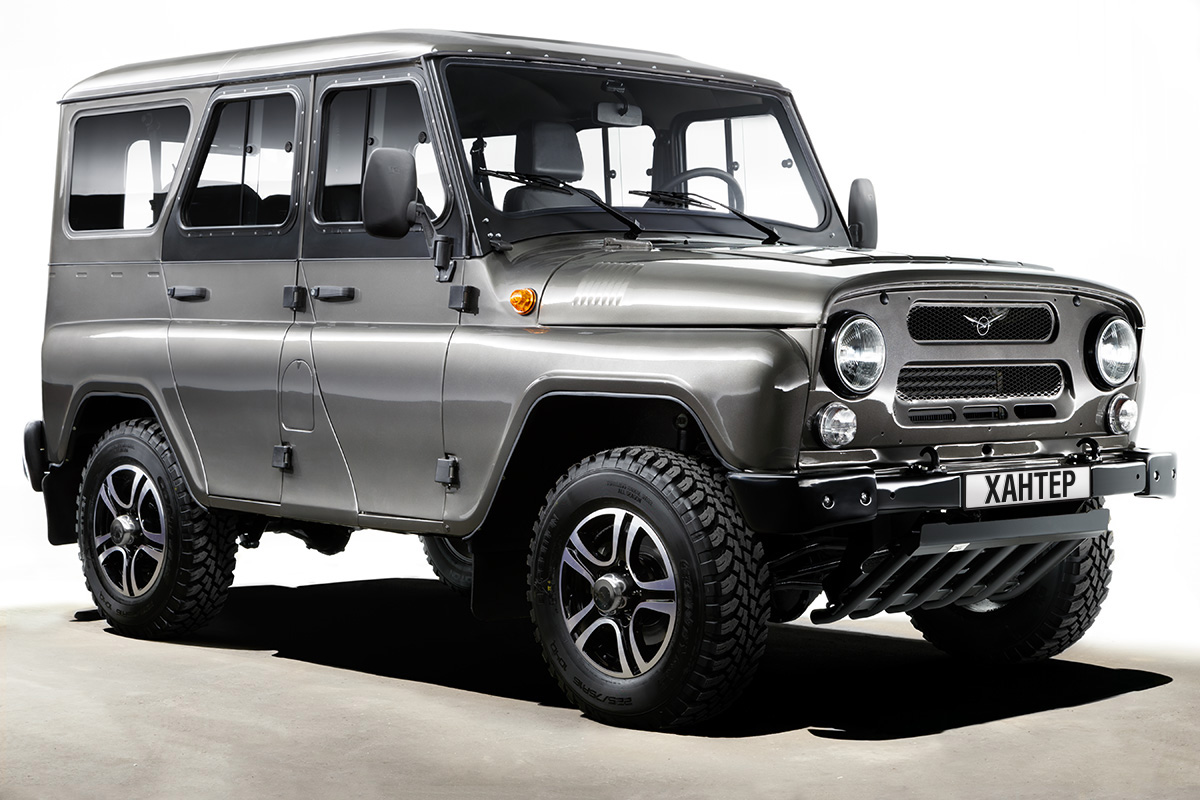

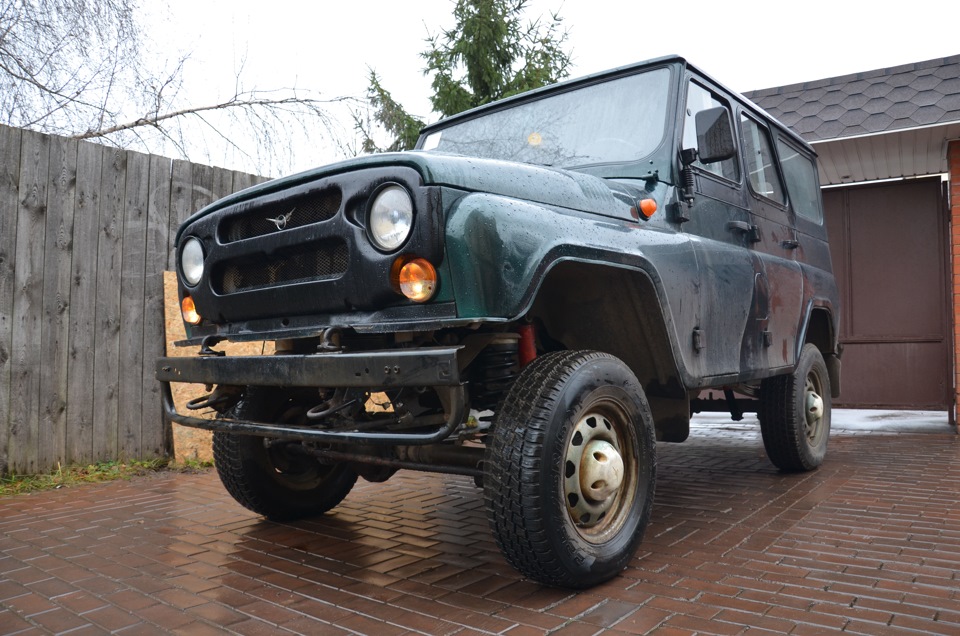

Доработка подвески УАЗ Хантер
Существуют разные способы, позволяющие улучшить проходимость, плавность хода и другие эксплуатационные свойства автомобиля. Основные способы тюнинга подвески УАЗ Hunter.
- Лифтинг.
- Установка пневмоподвески.
- Замена пружин, амортизаторов (масляного, газового или газомасляного типа) и демпфера.
- Смена штатных рессор.
- Замена задней рессорной подвески на более мягкую пружинную.
- Установка усиленных мостов.
Наиболее простое и популярное усовершенствование подвески Хантера – это ее лифтинг, позволяющий добиться увеличения дорожного просвета, а, следовательно, и проходимости. Также это дает возможность установки колес большего диаметра, что также позитивно влияет на ходовые характеристики автомобиля. Увеличение просвета достигается путем установки проставок между кузовом и рамой. Для этого сгодятся обычные хоккейные шайбы в количестве 24 штук – по 2 подо все болты крепления. В этом случае требуется установка рессорных серёг большей длины, которые можно позаимствовать с Газели.
Другой способ лифта – приобретение специального лифт-комплекта, который включает в себя: комплект пружин, передние и задние амортизаторы, рессоры, рессорные втулки и стремянки. Такой вариант значительно более дорогой (до нескольких десятков тыс. рублей), но позволяет добиваться большего клиренса.
Еще один привлекательный вариант модернизации ходовой части Хантера – установка пневмоподвески, которая позволяет регулировать высоту дорожного просвета и жесткость подвески, автоматически или манипулятивно клавишей. Пневмоэлементы или подушки такого устройства крепятся специальными кронштейнами между мостами и рамой.
Существует два основных типа пневмоподвесок
| Разновидности |
Функции
Комфортные Хорошо сглаживают неровности на дроге, но обладают меньше грузоподъемностью и нуждаются в частной очистке от загрязнения.
Грузовые Обеспечивают большую грузоподъемность и менее чувствительны к грязи.
Благодаря установке жестких амортизаторов на УАЗ Хантер и более коротких пружин достигается уменьшение вертикального хода колес, и машина становится устойчивее. Замена штатных довольно посредственных 3-листовых рессор на более качественные и функциональные 4-листовые рессоры ведущих производителей позволяет существенно увеличить грузоподъёмность машины и улучшить ее проходимость. Качественный усиленный мост отличаются значительно большей прочностью, герметичностью и устойчивостью к коррозии.
Подвеска – элемент автомобиля, обеспечивающий качество и комфортность езды. Плюсом этого узла у УАЗ Хантер являются достаточно широкие возможности для тюнинга. Его можно осуществлять своими руками, имея даже небольшие технические навыки.
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.

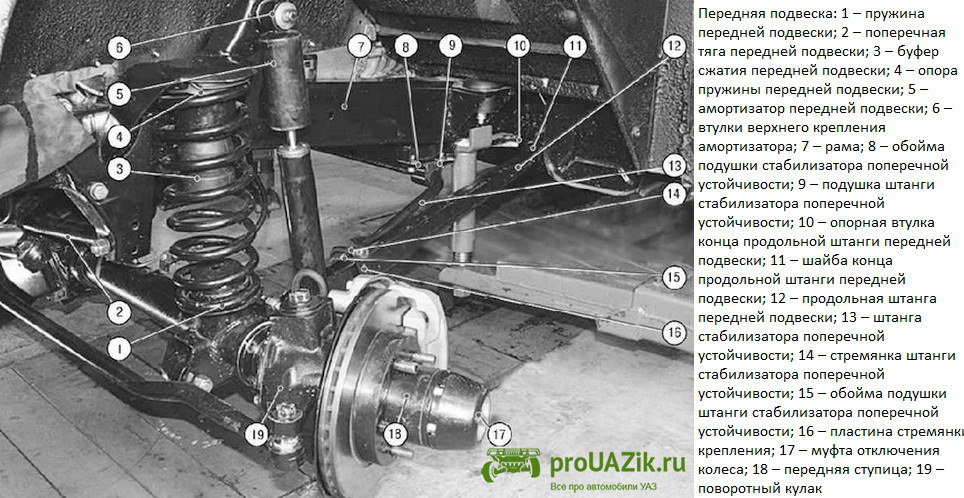

Устройство передней подвески
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.

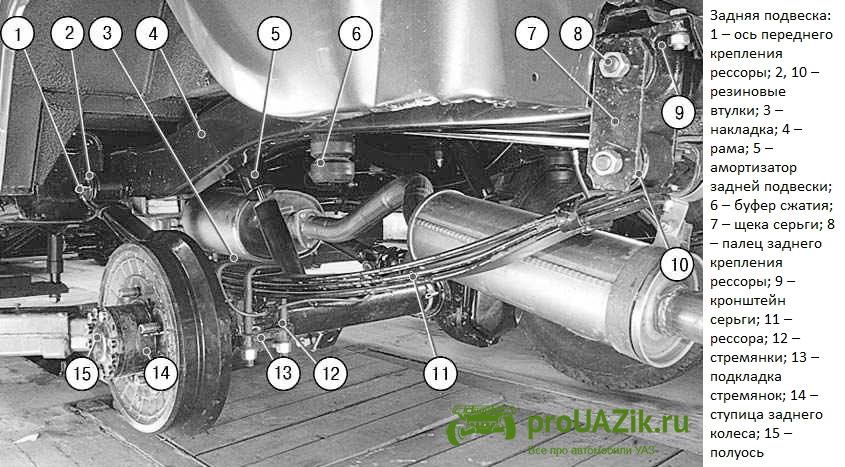

Устройство задней подвески
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
Техническое обслуживание
Чтобы мост не заклинил из-за преждевременного износа зубьев шестерён, надо следить за подшипниками ведущей шестерни — там ни в коем случае не должен появиться осевой зазор. Заметить зазор просто, надо прокачать ведущую шестерню за фланец крепления карданного вала.
Интересный материал тут: замена крестовины карданного вала уаз патриот
Чтобы устранить осевой зазор, надо подтянуть гайку фланца
Проводите регулировку переднего / заднего моста УАЗ типа “Спайсер” осторожно, основная задача — не перетянуть. Поскольку у гайки есть кернение в паз резьбовой части шестерни, подтянуть её в исходном положении может не получиться
Отпустите гайку на 0,5-1 оборот, а затем снова затяните до устранения зазора и закерните.
Полезный материал здесь: хвостовик уаз
Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала. Для этого потребуется снять стопорную пластину.
Передний мост типа “Спайсер” на УАЗе “Хантер” и других моделях — управляемый. Развал у передних колёс в вертикальной плоскости (нерегулируемый), схождение — в горизонтальной.
Развал влияет на износ шин. Небольшой положительный развал (2-3°), очевидно не сильно повлияет на изнашиваемость шин, зато при износе шкворней, балки моста и вкладышей довольно быстро перейдёт в отрицательную сторону, что приведёт к ухудшению поворачиваемости колёс.
Вам будет интересно почитать здесь: как подтянуть шкворня на уаз
А вот здесь уже будут и шины изнашиваться, и управлять автомобилем будет гораздо сложнее. Чтобы предотвратить (или устранить) негативные последствия развала, колёса следует устанавливать со схождением.
Главное в рутинном ТО передних мостов “Спайсер” — поддерживать установленный уровень масла в картере и вовремя его менять
Ещё важно контролировать состояние уплотнителей и креплений узла, а также своевременно устранять осевые зазоры в подшипниках ведущей шестерни и дифференциала
Уазовладельцы, а какой тип переднего моста на вашем УАЗе и пробовали ли вы заменить “гражданский” мост на “военный”? А также рекомендуем ознакомиться с материалом замена шкворней УАЗ “Патриот”, военные мосты УАЗ, как прокачать тормоза на УАЗ “Буханка
Вам будет интересно почитать здесь: передний мост уаз патриот
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.
Устройство передней подвески
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.
Устройство задней подвески
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
Доработка подвески УАЗ Хантер
Существуют разные способы, позволяющие улучшить проходимость, плавность хода и другие эксплуатационные свойства автомобиля. Основные способы тюнинга подвески УАЗ Hunter.
- Лифтинг.
- Установка пневмоподвески.
- Замена пружин, амортизаторов (масляного, газового или газомасляного типа) и демпфера.
- Смена штатных рессор.
- Замена задней рессорной подвески на более мягкую пружинную.
- Установка усиленных мостов.
Наиболее простое и популярное усовершенствование подвески Хантера – это ее лифтинг, позволяющий добиться увеличения дорожного просвета, а, следовательно, и проходимости. Также это дает возможность установки колес большего диаметра, что также позитивно влияет на ходовые характеристики автомобиля. Увеличение просвета достигается путем установки проставок между кузовом и рамой. Для этого сгодятся обычные хоккейные шайбы в количестве 24 штук – по 2 подо все болты крепления. В этом случае требуется установка рессорных серёг большей длины, которые можно позаимствовать с Газели.
Другой способ лифта – приобретение специального лифт-комплекта, который включает в себя: комплект пружин, передние и задние амортизаторы, рессоры, рессорные втулки и стремянки. Такой вариант значительно более дорогой (до нескольких десятков тыс. рублей), но позволяет добиваться большего клиренса.
Еще один привлекательный вариант модернизации ходовой части Хантера – установка пневмоподвески, которая позволяет регулировать высоту дорожного просвета и жесткость подвески, автоматически или манипулятивно клавишей. Пневмоэлементы или подушки такого устройства крепятся специальными кронштейнами между мостами и рамой.
Существует два основных типа пневмоподвесок
| Разновидности |
Функции |
| Комфортные | Хорошо сглаживают неровности на дроге, но обладают меньше грузоподъемностью и нуждаются в частной очистке от загрязнения. |
| Грузовые | Обеспечивают большую грузоподъемность и менее чувствительны к грязи. |
Благодаря установке жестких амортизаторов на УАЗ Хантер и более коротких пружин достигается уменьшение вертикального хода колес, и машина становится устойчивее. Замена штатных довольно посредственных 3-листовых рессор на более качественные и функциональные 4-листовые рессоры ведущих производителей позволяет существенно увеличить грузоподъёмность машины и улучшить ее проходимость. Качественный усиленный мост отличаются значительно большей прочностью, герметичностью и устойчивостью к коррозии.
Подвеска – элемент автомобиля, обеспечивающий качество и комфортность езды. Плюсом этого узла у УАЗ Хантер являются достаточно широкие возможности для тюнинга. Его можно осуществлять своими руками, имея даже небольшие технические навыки.
Тормозная система
Здесь установлены задние и передние тормоза барабанного типа.
Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.
Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.
Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.
Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.
Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.
Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

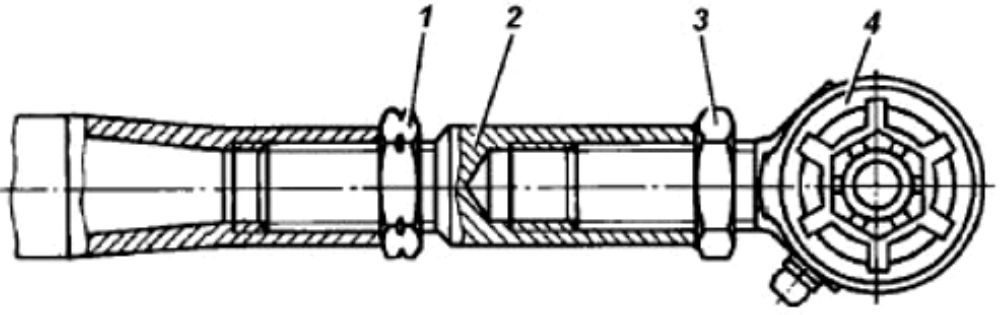

Тяга рулевой трапеции УАЗ-Хантер, УАЗ-31519
- 1 -контргайка с левой резьбой;
- 2 -регулировочный штуцер;
- 3 –контргайка с правой резьбой;
- 4 -шарнир.
Регулиpовку схождения колес пpоизводите изменением длины тяги pулевой тpапеции УАЗ-Хантер, УАЗ-31519 путем вpащения штуцеpа 2 (pис. 5) после пpедваpительного ослабления контpгаек 1 и 3, имеющих левую и пpавую pезьбу.
После pегулиpовки контpгайки затяните. В пpоцессе эксплуатации (через 10000 км пробега) пpоизводите пеpестановку колес для обеспечения pавномеpного износа шин.
Перестановка радиальных шин должна быть побортовой — переднее и заднее колеса по одному борту меняются местами. Запасное колесо в схеме перестановки не участвует.
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
Доработка подвески УАЗ Хантер
Существуют разные способы, позволяющие улучшить проходимость, плавность хода и другие эксплуатационные свойства автомобиля. Основные способы тюнинга подвески УАЗ Hunter.
- Лифтинг.
- Установка пневмоподвески.
- Замена пружин, амортизаторов (масляного, газового или газомасляного типа) и демпфера.
- Смена штатных рессор.
- Замена задней рессорной подвески на более мягкую пружинную.
- Установка усиленных мостов.
Наиболее простое и популярное усовершенствование подвески Хантера – это ее лифтинг, позволяющий добиться увеличения дорожного просвета, а, следовательно, и проходимости. Также это дает возможность установки колес большего диаметра, что также позитивно влияет на ходовые характеристики автомобиля. Увеличение просвета достигается путем установки проставок между кузовом и рамой. Для этого сгодятся обычные хоккейные шайбы в количестве 24 штук – по 2 подо все болты крепления. В этом случае требуется установка рессорных серёг большей длины, которые можно позаимствовать с Газели.
Другой способ лифта – приобретение специального лифт-комплекта, который включает в себя: комплект пружин, передние и задние амортизаторы, рессоры, рессорные втулки и стремянки. Такой вариант значительно более дорогой (до нескольких десятков тыс. рублей), но позволяет добиваться большего клиренса.
Еще один привлекательный вариант модернизации ходовой части Хантера – установка пневмоподвески, которая позволяет регулировать высоту дорожного просвета и жесткость подвески, автоматически или манипулятивно клавишей. Пневмоэлементы или подушки такого устройства крепятся специальными кронштейнами между мостами и рамой.
Существует два основных типа пневмоподвесок
| Разновидности |
Функции
Комфортные Хорошо сглаживают неровности на дроге, но обладают меньше грузоподъемностью и нуждаются в частной очистке от загрязнения.
Грузовые Обеспечивают большую грузоподъемность и менее чувствительны к грязи.
Благодаря установке жестких амортизаторов на УАЗ Хантер и более коротких пружин достигается уменьшение вертикального хода колес, и машина становится устойчивее. Замена штатных довольно посредственных 3-листовых рессор на более качественные и функциональные 4-листовые рессоры ведущих производителей позволяет существенно увеличить грузоподъёмность машины и улучшить ее проходимость. Качественный усиленный мост отличаются значительно большей прочностью, герметичностью и устойчивостью к коррозии.
Подвеска – элемент автомобиля, обеспечивающий качество и комфортность езды. Плюсом этого узла у УАЗ Хантер являются достаточно широкие возможности для тюнинга. Его можно осуществлять своими руками, имея даже небольшие технические навыки.
Источник
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.
Устройство передней подвески
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.
Устройство задней подвески
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
Кузов, кабина, салон устройство и ремонт автомобилей УАЗ
- Кузов и салон автомобилей УАЗ
- Салон автомобилей УАЗ. Отопление и вентиляция
- Доводка системы отопления салона УАЗ
- Отопитель на УАЗ
- Шумо и виброизоляция автомобиля УАЗ ПАТРИОТ СИМБИРЬ
- Кондиционер на УАЗ ПАТРИОТ
- Дистанционное управление краном печки
- Отчет о модернизации отопителя
- Доработка уплотнителя дверей в УАЗе
- Двери автомобилей вагонной компоновки УАЗ
- Установка решеток вентиляции кузова
- Ящик между сиденьями
- Кузов, кабина, салон УАЗ. Теплоизоляция, шумоизоляция
- Схема оцинковки модели 3160
- Доработка салона автомобиля УАЗ Буханка
- Кенгурин на УАЗ Буханку
- Лифтовка УАЗ
- Лифтовка УАЗ на 8 см
- Отчет о лифтовке УАЗ
- Отчет о лифтовке кабины УАЗ-3303 Головастик
- Отчет о лифтовке УАЗ Hunter (ЗМЗ-409, КПП Арзамас, РК косозубая)
- Кузов, кабина, салон УАЗ. Установка сидений от Лендровера Дискавери
- Кузов, кабина, салон УАЗ. Установка сидений от Опеля Омеги
- Полка над ветровым стеклом на УАЗ
- Музыка и связь в автомобилях УАЗ
- Сигнализация на УАЗ 315*
- Выбор и установка автосигнализации
- HoodLock на УАЗ 315* или как сэкономить 50$ (противоугонные средства)
- Как обустроить на УАЗе тент
История автомобилей УАЗ
- Введение, история УАЗ
- История создания, модели и модификации автомобилей УАЗ
- История автомобилей УАЗ. Технические параметры
- Модификации автомобилей УАЗ
- Модели автомобилей УАЗ, технические параметры
- Модели и модификации автомобилей УАЗ
- История автомобилей УАЗ-469
- Бездорожный просвет УАЗ
Полезные статьи и мануалы по ремонту УАЗ
-
Не крутит стартер ваз 2115
-
Ручка кпп уаз резьба
-
Пахнет бензином в салоне ваз
-
Ваз 2110 левая фара горит в пол накала
- Как сделать бегущие поворотники на камазе
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.
Устройство передней подвески
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.
Устройство задней подвески
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
Устройство переднего моста “Спайсер” на УАЗ
Итак, задолго до появления “Хантера” автомобили Ульяновского автозавода комплектовались двумя типами передних мостов — с одноступенчатой главной передачей (они же “гражданские” или “Тимкен”) и с бортовой передачей (они же “П-образные”, “военные”, “редукторные”). Конструкция “военных” узлов имела ряд отличительных особенностей, которые давали преимущества при эксплуатации уазика в тяжёлых условиях:
- бортовые редукторы, увеличивающие клиренс авто;
- распределение крутящего момента между редукторами и главной парой;
- главная пара с меньшим количеством зубьев, которые имели большой размер, что делало такие мосты более надёжными;
- “тяговитое” передаточное число — 5,38;
- задний карданный вал под “П-образные” узлы был на 1 см короче, чем под “Тимкен”.
Подробности здесь: отличие военных мостов уаз от гражданских
Впервые мост “Спайсер”, названный в честь американского конструктора и владельца Spicer Manufacturing Company Кларенса Спайсера, появился на УАЗ-3162 “Симбир”, который впоследствии был модифицирован, а новая модель получила звучное имя “Patriot”. С тех пор “Спайсер” устанавливали на все последующие автомобили УАЗ, такие как “Хантер”, “Пикап”, “Карго”.
Передний мост типа “Спайсер”, установленный на современные машины УАЗ, — комбинированный, то есть и ведущий, и управляемый. Это жёсткая пустотелая балка с размещёнными в ней дифференциалом и гипоидной передачей. Крутящий момент передаётся через полуоси от главной передачи на передние ступицы.
Это Вас заинтересует: включение переднего моста уаз буханка
Полуось на этом типе моста — это единая деталь, которая комплектуется ШРУС типа “Бирфильд”. Шарниры этого типа значительно компактнее тех, что установлены на “гражданских” мостах, они эффективнее работают при больших углах, а также передают больший крутящий момент. К слову, вышеупомянутые ШРУС сейчас устанавливаются и на мосты “Тимкен”, которые до сих пор используются на некоторых фургонах и внедорожниках УАЗ. Такие мосты принято называть гибридными.
Вам будет интересно почитать здесь: замена шруса уаз патриот
Передний и задний мост на УАЗ типа “Спайсер” имеет ряд преимуществ перед “гражданскими” аналогами. Отметим важные:
- Неразъёмный картер, а значит более жёсткая конструкция.
- Простой доступ к агрегатам внутри. Чтобы провести ремонт переднего или заднего моста УАЗ, достаточно снять крышку.
- Не менее 200 тыс. км — ресурс узла.
- Косозубая раздаточная коробка менее шумная и более надёжная, чем прямозубая. Поскольку передний мост и пониженная передача включаются одним рычагом, управление раздаткой стало проще.
Интересный материал тут: раздатка уаз хантер
С 2003 года Ульяновский автозавод использует собственные производственные мощности для выпуска двух видов мостов “Спрайсер” с передаточным числом 4,111 или 4,625:
- узкие (колея 1445 мм) для “Хантера”;
- широкие (колея 1600 мм) для “Патриота”, “Карго”, “Пикапа”.
На уазики, которые работают на бензине, устанавливают мосты с передаточным числом 4,111, а на “дизели” идут “Спайсеры” с передаточным числом 4,625.
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.
Устройство передней подвески
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.
Устройство задней подвески
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
все полезное находится здесь
Устройство передней подвески уаз
Передняя подвеска Передняя рессорная подвеска
Передняя пружинно-рычажная подвеска
На автомобилях устанавливается зависимая передняя подвеска двух типов: рессорная или пружинно-рычажная.
У рессорной подвески жесткий передний мост подвешен к лонжеронам рамы на двух восьмилистовых рессорах. Листы рессоры стянуты центровым болтом и тремя хомутами. Коренной (верхний) лист толще остальных. С балкой моста рессора соединена двумя стремянками через накладку и прокладку. Передняя проушина рессоры, образованная двумя верхними листами, через две цилиндрические резиновые втулки соединяется с осью, установленной в переднем кронштейне. Кронштейн приклепан к лонжерону рамы. Задняя проушина, образованная только коренным листом, соединяется с задним кронштейном через двухшарнирную серьгу. Кронштейн крепится к опоре четырьмя болтами с гайками. Оба шарнира серьги также снабжены резиновыми втулками. Серьга компенсирует изменения длины рессоры при перемещениях моста. Резиновые втулки обеспечивают бесшумную работу шарниров без смазки и ухода.
Амортизаторы — гидравлические, двухтрубные, со встроенными буферами отбоя. Нижней частью (резервуаром) амортизаторы шарнирно крепятся к подкладкам рессоры, а верхней (штоком) — к кронштейнам, приваренным к лонжеронам рамы. Шарниры амортизаторов снабжены резиновыми втулками.
На лонжеронах рамы болтами закреплены резиновые буферы, ограничивающие ход моста вверх.
У пружинно-рычажной подвески передний мост подвешен к раме на двух продольных кованых рычагах, поперечной штанге и двух пружинах. Подвеска снабжена стабилизатором поперечной устойчивости торсионного типа и двухтрубными гидравлическими амортизаторами. Все соединения и шарниры снабжены резиновыми втулками и подушками. Кронштейны подвески приварены к раме. Резиновые буферы установлены внутри пружин.
Особенности подвесок УАЗ Хантер
Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.
Она состоит из следующих ключевых частей:
- цилиндрических пружин;
- масляных амортизаторов;
- стабилизатора поперечной устойчивости;
- двух продольных штанг;
- поперечной тяги.
- двух шкворней с обеих из сторон.
Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.
Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.
Замена амортизатора

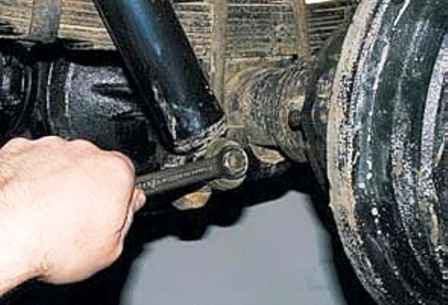

Откручиваем гайку нижнего крепления амортизатора
Снимаем фасонную шайбу, установленную выпуклостью к резиновой втулке
Также откручиваем гайку верхнего крепления и снимаем шайбу
С помощью большой отвертки стягиваем верхнюю и нижнюю проушины амортизатора с осей
Снимаем верхнюю и нижнюю внутренние шайбы
Вынимаем из проушин амортизатора резиновые втулки
Если необходимо заменить нижнюю ось амортизатора, ключом на 22 откручиваем гайку
Через выколотку молотком выбиваем ось и вынимаем ее из отверстия
Устанавливаем все детали в обратном порядке, нанеся на конус оси смазку и заменив резиновые втулки
Снятие и разборка рессоры
Вывешиваем переднюю часть автомобиля, установив под раму упоры
Снимаем переднее колесо с нужной стороны

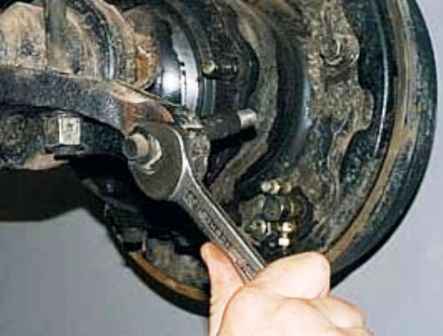

Головкой на 22 равномерно ослабляем и откручиваем четыре гайки стремянок рессоры
Снимаем стремянки и накладку рессоры
Ослабляем гайку верхнего крепления амортизатора ключом на 17 и отводим амортизатор вместе с прокладкой рессоры вбок и вверх
Немного опускаем мост, разгружая рессору
Головкой на 22 откручиваем две гайки пальцев рессоры и снимаем наружную щеку серьги
Расшплинтовываем плоскогубцами гайку оси переднего крепления рессоры
Ключом на 22 откручиваем гайку и снимаем шайбу
С помощью монтажной лопатки отводим рессору от лонжерона рамы и снимаем ее
Снимаем с передней оси внутреннюю шайбу (фаска отверстия должна быть направлена в сторону рамы)
Извлекаем из проушины рессоры резиновые втулки
Откручиваем болты кронштейна заднего крепления и снимаем кронштейн вместе с щекой серьги и резиновыми втулками
Разбираем заднее крепление рессоры и очищаем рессору от грязи
С помощью зубила разгибаем хомуты рессоры
Зажимаем рессору в тиски и, удерживая центровой болт, откручиваем его гайку ключом на 17
Вынимаем болт и раздвигаем губки тисков, разбираем рессору
Радиусы изгиба листов
| Порядковый номер листа рессоры | Внутренний радиус изгиба листа рессор, мм | |
|---|---|---|
| Передняя | Задняя | |
| 1 | 1506 | 1711 |
| 2 | 1449 | 1642 |
| 3 | 1377 | 1574 |
| 4 | 1306 | 1506 |
| 5 | 1236 | 1440 |
| 6 | 1167 | 1375 |
| 7 | 1100 | 1309 |
| 8 | 1100 | 1248 |
| 9 | — | 1100 |
Заменяем поврежденные листы, согласно таблице
Смазываем листы рессоры графитной смазкой
Собираем рессору в тисках, центрируя листы отверткой или стержнем подходящего диаметра
Устанавливаем центровой болт и затягиваем его гайку
Загибаем молотком хомуты рессоры
При сборке и установке рессоры нужно обратить внимание на отличие в конструкции:
— передняя проушина рессоры;
Если необходимо, то заменяем ось переднего крепления рессоры, для этого:

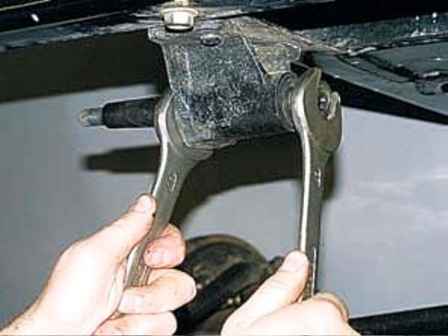

— откручиваем гайку оси ключом на 27, удерживая ось ключом на 30
Снимаем пружинную и плоскую шайбы
Молотком через выколотку выбиваем и вынимаем ось
Устанавливаем ось, кронштейн и рессору в обратном порядке
При установке оси наносим на ее конус смазку
Окончательно затягиваем гайки оси, пальцев и стремянок рессоры у стоящего на колесах снаряженного автомобиля. В противном случае
уменьшится срок службы резиновых втулок и возможно ослабление крепления стремянок.
Замена резинового буфера

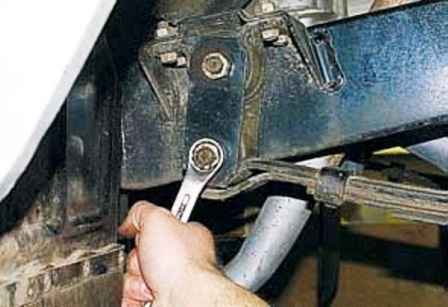

Откручиваем ключом на 14 два болта крепления буфера к лонжерону рамы и снимаем буфер
Перед установкой нового буфера смазываем резьбу болтов
