Карданная передача уаз патриот / уаз 3163 с 2005 года

Инструкция по замене крестовины кардана

В процессе эксплуатации внедорожника UAZ Patriot в шарнирный узел попадает вода и грязь, что приводит к разрушению пыльников. При езде по бездорожью теряется соосность валов, тем самым нарушается равномерность их вращения. Эти факторы ускоряют износ крестовины. О выходе детали из строя свидетельствуют вибрация и посторонние шумы, возникающие под днищем автомобиля.

Крестовина – деталь неремонтопригодная, и в случае ее поломки ее потребуется заменить. Так как работа несложная, то ее можно провести в гараже самостоятельно.

Для этого потребуются следующие инструменты и материалы:

• гаечные ключи 14х17 мм;
• молоток и отвертка;
• выколотка;
• щетка по металлу;
• консистентная смазка;
• комплект оригинальной крестовины;
• обтирочная ветошь.

Вместо выколотки можно использовать удлиненную торцевую головку подходящего размера.

Для замены дефектной детали необходимо:

1. Демонтировать карданный вал. С этой целью нужно открутить по 4 болта с каждой стороны. Если крепеж “прикипел”, его можно обработать аэрозольной многофункциональной жидкостью WD-40 либо уайт-спиритом.
2. Очистить кардан от грязи и ржавчины, используя металлическую щетку.
3. Пометить сопрягаемые вилки мелом, краской либо другим способом для сохранения балансировки вала после сборки.
4. Снять с помощью отвертки стопорные кольца с наконечников, тем самым освободив чашки.
5. Попарно выбить подшипники, используя выколотку. Шарнирный узел необходимо расположить так, чтобы нижняя чашка не касалась поверхности стола. Извлечь крестовину.
6. Подготовить оригинальную деталь к установке. Наполнить смазкой подшипники, излишки убрать ветошью.
7. Установить чашку в проушину вилки и ввести в нее наконечник крестовины. Затем запрессовать второй подшипник. Аналогично монтируются остальные детали с учетом ранее нанесенной маркировки.

Для запрессовки чашек можно использовать слесарные тиски. В этом случае посадка подшипников происходит равномерно на одинаковую глубину. Если на новой детали пресс-масленка расположена в центре, то устанавливать крестовину надо так, чтобы тавотница находилась со стороны неподвижной вилки.

Система полного привода в автомобиле стала возможной благодаря такой важной детали как карданный вал. К аналогичному конструктивному решению склонились ульяновские производители при разработке и построении своего именитого внедорожника УАЗ Патриот

Карданный вал выступает в качестве передаточного звена между раздаточной коробкой и редуктором заднего моста. Посредством этого вала вращающий момент направляется к колесам.

Кардан выглядит как сборка отрезков из пустотелой трубы. Соединение валов с раздаточной коробкой и мостами осуществляется с помощью крестовин.

Именно этим деталям уделим внимание. Рассмотрим особенности их устройства и алгоритм действий в случае возникновения потребности в замене

Диагностика крестовин

Разумеется, для того, чтобы определить, что именно крестовины пришли в негодность, необходимо будет провести диагностику карданного вала. Производится она, как со снятием с автомобиля (на стенде), так и без снятия с транспортного средства. В первом случае диагностика будет проводиться на специальном стенде.

Подобный неприятный звук получается в том случае, когда разбитые крестовины начинают люфтить. Таким образом, при приведении вала в движении сочленение сначала проходит этот самый люфт и лишь затем входит в зацепление. Проверка проводится просто: на нейтральной передаче производится проворачивание одного из сочленений карданного вала, если одновременно с этим в движение приходит и соседняя часть, то крестовина цела. В зависимости от количества сочленений, процедура повторяется нужное количество раз.

Ремонт карданного вала УАЗ Патриот: замена крестовины

Ульяновский автомобильный завод (УАЗ) – это завод всецело посвященных внедорожным автомобилям: машин, которые бы имели передний привод там никогда не выпускали. В условиях нашей страны производимые там джипы, микроавтобусы и небольшие грузовики пользуются большой популярностью, так как автомашины УАЗ просты в обслуживании и очень неприхотливы. Модельный ряд очень широк, но венцом всех творений стал, конечно же, УАЗ Патриот. Нет, конечно завод производил и производит массу других машин, но Патриот является наиболее современным представителем из всех, и предлагает различные варианты исполнения кузова: УАЗ Патриот Карго, Патриот Спорт и Патриот Пикап.

Автомобильный ряд УАЗ

Нас интересует карданный вал этого полноприводного джипа. Стоит упомянуть, что полноприводные машины предусматривают наличие не одного карданного вала, а двух. Условно их можно поделить на передний и задний, так как оба они получают крутящий момент от раздаточной коробки и один вращает передний мост, а второй задний. Оба они практически идентичны, основное отличие в том, что передний короче, так что и описания ремонта карданного вала подходят для обоих. При всей качественности производства чинить, что передний, что задний карданный вaл приходится одинаково часто, особенно если автомобиль очень часто передвигается по бездорожью. Именно там он получает максимальные нагрузки.

Замена крестовины

Для того чтобы произвести замену крестовин карданного вала нам потребуется нехитрый набор инструментов:

• Плоская отвертка и молоток.
• Оправка для прессовки крышек игольчатых подшипников.
• Щетка по металлу.

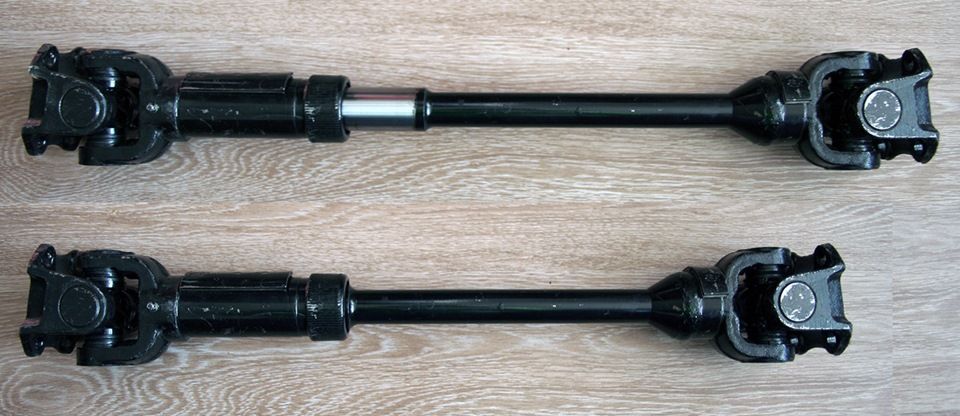

Карданный вал УАЗ

Ну, по традиции ремонта любой запчасти, начинать нужно с того, что ее нужно помыть и почистить от ржавчины щеткой по металлу. Далее, необходимо любым удобным способом пометить как крестовина была расположена относительно всего остального и как были расположены вилки. Если не сделать пометок, то крестовина карданного вала потом может стоять не сбалансировано и тем самым вызывать вибрации автомобиля УАЗ. Теперь не тяжелыми ударами молотка нужно вдавить стаканы игольчатых подшипников карданного вала. Далее, аккуратно отжиматься края стопорного кольца и отверткой поддеваться для снятия. Следующие действие: с помощью молотка и упора выпрессовываем подшипник. Далее, поворачиваем карданный вал на другую сторону и выпрессовываем второй подшипник. Снимаем фланец-вилку с уплотнителем и вынимаем крестовину. Теперь ставится новая крестовина и карданный вал собирается в обратной последовательности. Передний и задний кардан имеют крестовины, процесс их замен идентичен для обоих случаев.

Замена промежуточной опоры

Смена промежуточной опоры также может потребоваться, если кардан, например, начал стучать и нужно заменить резиновую подушку подшипника. Из специального инструмента нам потребуется съёмник с сепаратором. Сначала отверткой мы должны разогнуть опоры кронштейна крепления карданного вала и снять сами кронштейны. Следующим действием будет отсоединение задней карданный передачи. Далее, необходимо отсоединить один кардан от второго, делать стоит очень аккуратно, чтобы не повредить игольчатые подшипники.

Нужно учитывать, что карданный вал вещь тяжелая и при работах придерживать его.

Теперь надо придерживая кардан рукой открутить гайку крепления вилки. Все, кардан открыл нам промежуточную опору и можно ее выпрессовывать. На этом все основные детали по ремонту карданного вала авто УАЗ Патриот завершаются: кардан попросту не имеет больше деталей, а погнутости и прочие неисправности лучше исправлять в сервисном центре.

Крестовина карданного вала УАЗ

Внимание  !!
Изменился дизайн сайта  !

Внимание  !!
Изменился дизайн сайта  !

       Наша фирма предлагает широкий ассортимент запчастей МЗКТ, МАЗ, ЗИЛ, ЯМЗ .


   Технически, в карданах УАЗиков, как и в трансмиссии любого другого автомобиля крестовина считается промежуточным звеном шарнира. Но по сути, именно крестовина карданного вала УАЗ позволяет ему делать то, что чего он предназначен – передавать крутящий момент под углом между несоосными валами…


Что такое крестовина УАЗа


  Это действительно всего лишь один из элементов карданной передачи. И выглядит он, как и должна выглядеть деталь с таким названием – две перпендикулярные оси. Каждая из этих осей противоположными концами крепится в проушинах вилок, в результате чего вилки (кардана и фланца или двух карданов в случае составной передачи) могут вращаться, находясь под углом друг к другу.

  Необходимо учитывать, что при таком варианте соединения очень велика сила трения между шипом крестовины (каждый из концов) и проушиной вилки. С целью его уменьшить (для более свободного вращения и для уменьшения стирающего воздействия) используются специальные подшипники крестовины – игольчатые, сделанные из высококачественной подшипниковой стали. Кроме этого крестовина карданного вала УАЗ имеет масленку, и необходимо регулярно проверять достаточность в ней смазки и по мере необходимости шприцевать данный узел.


Почему меняют крестовины

ВЫБЕРИТЕ ПОДКАТЕГОРИЮ

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ремонт и обслуживание карданных валов УАЗ-Патриот (УАЗ-3163)

Рис. 1. Карданные валы УАЗ-Патриот (УАЗ-3163)

а — передний карданный вал; б — задняя карданная передача; 1 -фланец; 2 -крестовина; 3 -скользящая вилка; 4 -заглушка; 5 -пресс-масленки; 6 -вилка карданного шарнира; 7 — промежуточный карданный вал; 8 -промежуточная опора; 9 -труба карданного вала; 10 -балансировочная пластина; 11 -стопорное кольцо; 12 -резиновая армированная манжета; 13 -торцовые уплотнители подшипников; 14 –игольчатый подшипник; 15 -стальные разрезные кольца; 16 -войлочное кольцо; 17 -резиновое кольцо; 18 –обойма

Оценка технического состояния деталей кардана УАЗ-Патриот (УАЗ-3163)

Выправьте или замените погнутый вал. После правки допустимое биение вала должно быть не более 0,6 мм в любой точке по его длине. Правьте вал на призмах.

Замените крестовину кардана УАЗ-Патриот, если:

— диаметр шипов менее 16,26 мм;

— на шипах имеются продольные вмятины;

— шейки крестовины под манжету сильно изношены.

Замените сальники торцовых уплотнителей при износе или повреждении их рабочих кромок.

Замените игольчатые подшипники, если:

— подшипники качаются на шипах;

— потеряна или деформирована одна из игл.

Замените изношенные детали шлицевого соединения карданного вала УАЗ-Патриот, если радиальный зазор в шлицах превышает 1,3 — 1,5 мм.

Замените изношенные вилки, если диаметр отверстия под подшипник более 30,02 мм или размер между плоскостями ушков вилки превышает величину 60,1 мм.

Замените резиновое или войлочное кольцо при их износе или повреждении. Замените обойму уплотнения шлицевого соединения, если внутренняя резьба обоймы сорвана.

При износе или поломке отдельных деталей карданного вала УАЗ-Патриот, УАЗ-3163 замените вал, если нет возможности его балансировать.

Допускается замена комплекта крестовины с подшипниками и сальниками в сборе без балансировки вала, если при этом не появляется вибрация.

Сборка карданного вала УАЗ-Патриот

Установите на шлицевой конец кардана обойму 18 (см. рис. 1), войлочное кольцо 16, резиновое кольцо 17 и кольца 15.

Перед сборкой шлицевого соединения пропитайте смазкой войлочное кольцо 16 и смажьте шлицы.

Соберите шлицевое соединение так, чтобы вилки карданных шарниров находились в одной плоскости; отклонение не более 5°.

Для этого совместите метки (стрелки), сделанные перед разборкой.

Наверните обойму 18 до отказа и закерните в двух противоположных местах так, чтобы край обоймы немного загнулся в выточку скользящей вилки.

Установите крестовины и вилки шарниров карданного вала УАЗ-Патриот, УАЗ-3163 так, чтобы пресс-масленки шлицевого соединения и крестовины, расположенной у моста, находились в одной плоскости и на одной стороне вала, а масленка крестовины противоположного конца вала — на 90° против часовой стрелки, если смотреть со стороны моста.

Закрепите вилку с крестовиной в приспособление или тиски и запрессуйте в проушины стаканы игольчатых подшипников.

При этом следите, чтобы не заворачивалась рабочая кромка сальников торцовых уплотнителей подшипников. Установите в пазы стаканов стопорные кольца 11.

Соберите карданный шарнир противоположного конца вала вышеуказанным способом.

Смажьте перед сборкой шарниры смазкой Литол, для чего заполните смазкой каждый подшипник на 1/2 его объема.

После сборки кардана УАЗ-Патриот проверьте:

— легкость перемещения вилок шарнира. Вилки должны перемещаться (без заедания) от руки;

— величину углового перемещения в шарнирах собранного карданного вала.

— Величина углового перемещения для одного шарнира не должна превышать 0,3 мм (номинальная величина 0,23 мм) на радиусе 35 мм под действием крутящего момента 100 — 120 Нм (10 — 12 кг/см).

При замене фланцев или вилок собранный вал отбалансируйте динамически. Допустимый после ремонта дисбаланс — не более 26 г/см.

Размеры, допуски и посадки сопряженных деталей карданной передачи УАЗ-Патриот

Сопряженные детали (Размер и посадка, мм)

Вилка карданного вала УАЗ-3163 — стакан игольчатого подшипника, диаметр — 30 (натяг 0,005-0,035).

Игольчатый подшипник шарнира кардана УАЗ-3163 (внутренний диаметр по иглам) — крестовина карданного вала (диаметр шипа) — 16,3 (зазор 0,015-0,059).

Скользящая вилка (ширина впадин шлицев) — шлицевой конец вала (толшина зубьев) — 3,5 (зазор 0,060-0,156).

Шлицевой конец вала (диаметр гладкой шейки) — скользящая вилка (диаметр окружности по вершинам шлицев) — 33 (зазор 0,050-0,128).

Шлицевой конец вала (диаметр окружности по вершинам шлицев) — скользящая вилка (диаметр окружности по впадинам шлицев) — 38 (зазор 0,025-0,089).

Источник

Сборка карданного вала УАЗ-Патриот

Установите на шлицевой конец кардана УАЗ-Патриот обойму 18 (см. рис. 1), войлочное кольцо 16, резиновое кольцо 17 и кольца 15. Перед сборкой шлицевого соединения пропитайте смазкой войлочное кольцо 16 и смажьте шлицы.

Соберите шлицевое соединение так, чтобы вилки карданных шарниров находились в одной плоскости; отклонение не более 5°. Для этого совместите метки (стрелки), сделанные перед разборкой.

Наверните обойму 18 до отказа и закерните в двух противоположных местах так, чтобы край обоймы немного загнулся в выточку скользящей вилки.

Установите крестовины и вилки шарниров карданного вала УАЗ-Патриот так, чтобы пресс-масленки шлицевого соединения и крестовины, расположенной у моста, находились в одной плоскости и на одной стороне вала, а масленка крестовины противоположного конца вала — на 90° против часовой стрелки, если смотреть со стороны моста.

Закрепите вилку с крестовиной в приспособление или тиски и запрессуйте в проушины стаканы игольчатых подшипников. При этом следите, чтобы не заворачивалась рабочая кромка сальников торцовых уплотнителей подшипников.

Установите в пазы стаканов стопорные кольца 11. Соберите карданный шарнир противоположного конца вала вышеуказанным способом. Смажьте перед сборкой шарниры смазкой Литол, для чего заполните смазкой каждый подшипник на 1/2 его объема.

После сборки кардана УАЗ-Патриот проверьте:

• легкость перемещения вилок шарнира. Вилки должны перемещаться (без заедания) от руки;
• величину углового перемещения в шарнирах собранного карданного вала.

Величина углового перемещения для одного шарнира не должна превышать 0,3 мм (номинальная величина 0,23 мм) на радиусе 35 мм под действием крутящего момента 100 — 120 Нм (10 — 12 кг/см).

При замене фланцев или вилок собранный вал отбалансируйте динамически. Допустимый после ремонта дисбаланс — не более 26 г/см.

Установка новой крестовины карданного вала

Установка новой крестовины осуществляется в обратном порядке. Однако эта процедура ничуть не проще снятия. Дело в том, что при установке велика вероятность повреждения игольчатых подшипников, расположенных в крестовине. Они достаточно хрупкие и при малейшем неверном движении могут быть испорчены. Поэтому мы рекомендуем ни в коем случае не заниматься заменой крестовины самостоятельно. Лучше всего в данной ситуации обратиться к профессионалам. И, разумеется, обратная установка производится в положения, в котором находились крестовины до снятия. В противном случае вы рискуете разбалансировать карданный вал, что приведет к еще более серьезным последствиям.

Меняем крестовину карданного вала на ВАЗ, УАЗ или ГАЗ

Появление стука при начале движения, переключении передач или резком разгоне, а также появление шума и вибрации машины при движении в определённом диапазоне скоростей может сигнализировать об износе крестовины карданного вала. Конечно, данные симптомы могут означать не только выход из строя карданной крестовины. Поэтому необходимо провести первоначальную диагностику. Как это сделать самостоятельно можно прочитать тут. Для замены крестовины карданного вала понадобятся: 1. Крестовина карданного вала. 2. Струбцина (съёмник) или оправки с молотком для выпрессовки и запрессовки игольчатых подшипников; 3. плоская отвёртка; 4. круглогубцы (пассатижи, щипцы) для снятия стопорных колец; 5. Металлическая щётка; 6. тиски (желательно).

Кроме того, необходимы торцевые и рожковые ключи для снятия карданного вала. Ну и в редких случаях, для снятия старой крестовины понадобится… болгарка.

Замену крестовины карданного вала производят со снятого кардана. Перед снятием тщательно отчистите от грязи детали карданного шарнира.ОБЯЗАТЕЛЬНО пометьте взаимное расположение частей карданной передачи краской или керном, для сохранения балансировки валов при сборке. После снятия вала (валов) приступаем, собственно, к извлечению карданной крестовины. Отчистите от грязи детали карданного вала, проушины вилки и т.д.

ВНИМАНИЕ. ПЕРЕД СНЯТИЕМ крестовин карданного вала ОБЯЗАТЕЛЬНО ПОМЕТЬТЕ ВЗАИМНОЕ РАСПОЛОЖЕНИЕ ВИЛОК, СТОПРОНЫХ КОЛЕЦ (ГЛУБИНУ ДО ЧАШЕК)

Это позволит впоследствии правильно собрать карданный вал.

Снимите стопорные кольца (стоит легонько осадить молотком стаканы игольчатых подшипников для удобства снятия колец) фиксирующие карданную крестовину. Выпрессуйте подшипники из вилок при помощи струбцины или установите полый упор под проушину вилки карданного вала так, чтобы крестовина оказалась как бы «на весу». Лёгкими ударами молотка по оправке выбейте подшипник. Переверните кардан на 180 градусов и извлеките второй стакан игольчатого подшипника. Снимите фланец шарнира и выпрессуйте оставшиеся подшипники.В шарнирах новой конструкции выпрессовывать игольчатые подшипники таким образом невозможно из-за увеличенной толщины вилки шарнира. Поэтому установите карданный вал одной из вилок карданного шарнира на опору пресса. Через специальную втулку штоком пресса переместите другую вилку шарнира вниз до упора вкрестовину карданного вала. Повернув вилку шарнира на 180°, повторите указанные операции, то есть переместите другой конец вилки вниз до упора в крестовину. При выполнении этих операций противоположный подшипник крестовины частично выйдет из отверстия вилки и в полученный зазор между вилкой и карданной крестовиной можно будет установить втулку с боковым вырезом. Установив эту втулку на шип крестовины карданного вала, переместите вилку карданного шарнира вниз до выпрессовки подшипника. Используя указанные методы, выпрессуйте другие подшипники крестовины. Перед установкой новой крестовины карданного вала необходимо зачистить проушины вилки и фланца от грязи и ржавчины. Карданные крестовины Вилюй заправлены смазкой, но лучше немного добавить её в подшипник (рекомендуем использовать ФИОЛ-2У или Литол 24). Шипы крестовины карданного вала смазывать НЕ нужно. В противном случае образуется воздушная подушка при сборке.

Строго соблюдайте технологию при сборке карданного шарнира

При запрессовке подшипников, особое внимание уделите тому, чтобы не закусило иглы и не было перекосов. Иначе придётся заново разбирать и переустанавливать карданную крестовину

Запрессовывать лучше тисками. Нельзя бить молотком – иглы подшипника могут покоситься, что приведёт к быстрому выходу крестовины карданного вала из строя.

Следите за тем, чтобы все метки о взаимном расположении деталей совпадали. После сборки проверьте, чтобы вилки перемещались без люфтов, но при этом двигались достаточно свободно

Установите кардан на место, предварительно смазав шлицевые соединения и, опять же, обратив внимание на метки

После замены крестовины карданного вала, рекомендуется провести его балансировку.

Что дает эта нехитрая конструкция?

• Доступ к шлицам перекрыт снаружи для всех посторонних частиц;
• Нагревание, а, следовательно – разжижение смазки значительно ослаблено;
• Снизу смазка вытечь не может, так что продолжает выполнять свою задачу;
• Горло резинового шланга в какой-то мере демпфирует при люфте.

Результат: рулевая колонка не стучит, пока не начнут сыпаться другие узлы. То есть – до пробега в 50.000-70.000 км. И уж если появляются посторонние звуки, вы можете быть уверены, что они сигнализируют вам о нездоровых процессах, а не о болтающемся карданчике.

Что интересно, изначально предполагалось, что он будет защищаться пыльником. Во всяком случае, в заводских спецификациях он указан. Почему от него отказались при комплектации – загадка природы. В дальнейшем, по мере увеличения пробега, стук в рулевой колонке УАЗ Патриот может быть спровоцирован самыми разными причинами: разбалтыванием крестовин рулевого вала, необходимостью смазки наконечников, проблемами со шкворнями и дальше – по возрастающей. Однако изначально почти во всех случаях вызывается он рулевым карданчиком.

Крестовина рулевого вала – это важнейший элемент управления автомобиля, от которого зависит не только управляемость транспортного средства, но и жизни находящихся в салоне пассажиров. Замена крестовины рулевого вала делается большинством автолюбителей, чей автомобиль проехал более 100 тыс. километров.

Установка прямого кардана

Для того чтобы установить прямой кардан на задний мост автомобиля УАЗ Патриот, выпущенного до 2103 г., следует выполнить описанные ниже действия.

1. Установите автомашину на смотровую яму или подъемник, под задние колеса установите противооткатные башмаки.
2. Пометьте мелом или зубилом взаимное положение фланцев карданного вала и элементов на раздаточной коробке и заднем мосту.
3. Выкрутите болты крепления стандартного вала и подшипникового узла. Поскольку соединения находятся под днищем автомобиля, то для упрощения процедуры используется жидкость типа WD40. Для откручивания точек крепления используются гаечные ключи на 14 и 17 мм, которыми удерживаются болт и гайка. Вал крепится к раздаточному редуктору и валу заднего моста 4 болтами. Опора удерживается на штатном месте 2 гайками на 19 мм. При откручивании узла необходимо рукой удерживать вал от падения.
4. Корпус опорного подшипника подвешивается на поперечной траверсе, установленной между лонжеронами рамы. Элемент не является силовым и не влияет на жесткость рамы на кручение. При движении прямой вал может задевать поверхность поперечины, поэтому необходимо вырезать часть элемента или удалить центральную секцию. Ширина выреза не должна превышать 100 мм.
5. Обработайте кромки поперечины антикоррозионным составом. Между половинами траверсы устанавливается соединительная поперечина, представляющая собой корпус промежуточной опоры, развернутый на 180°.
6. Установите на штатное место новый карданный вал прямой схемы. Для крепления рекомендуется использовать новые болты, резьба которых покрывается специальным составом, предотвращающим самопроизвольное ослабевание затяжки. Перед установкой пополните запас смазки в крестовинах и на шлицах муфты.
7. Установите уловитель вала, позволяющий удержать элемент в горизонтальном положении при обрыве или самопроизвольном откручивании крепежных болтов. Уловитель делается из стального троса диаметром 6-8 мм и зажимных элементов. Изделие устанавливается в штатные отверстия, используемые для крепления кожуха промежуточной опоры. Можно изготовить уловитель из кронштейна опоры. Для увеличения вертикального хода прямого вала кронштейн крепится через резиновые или металлические дистанционные втулки.
8. Проверьте работоспособность узла. При обнаружении вибраций выполните балансировку колес и удалите комья грязи, которые налипают на внутреннюю поверхность колесных дисков.

Замена крестовин УАЗ Патриот

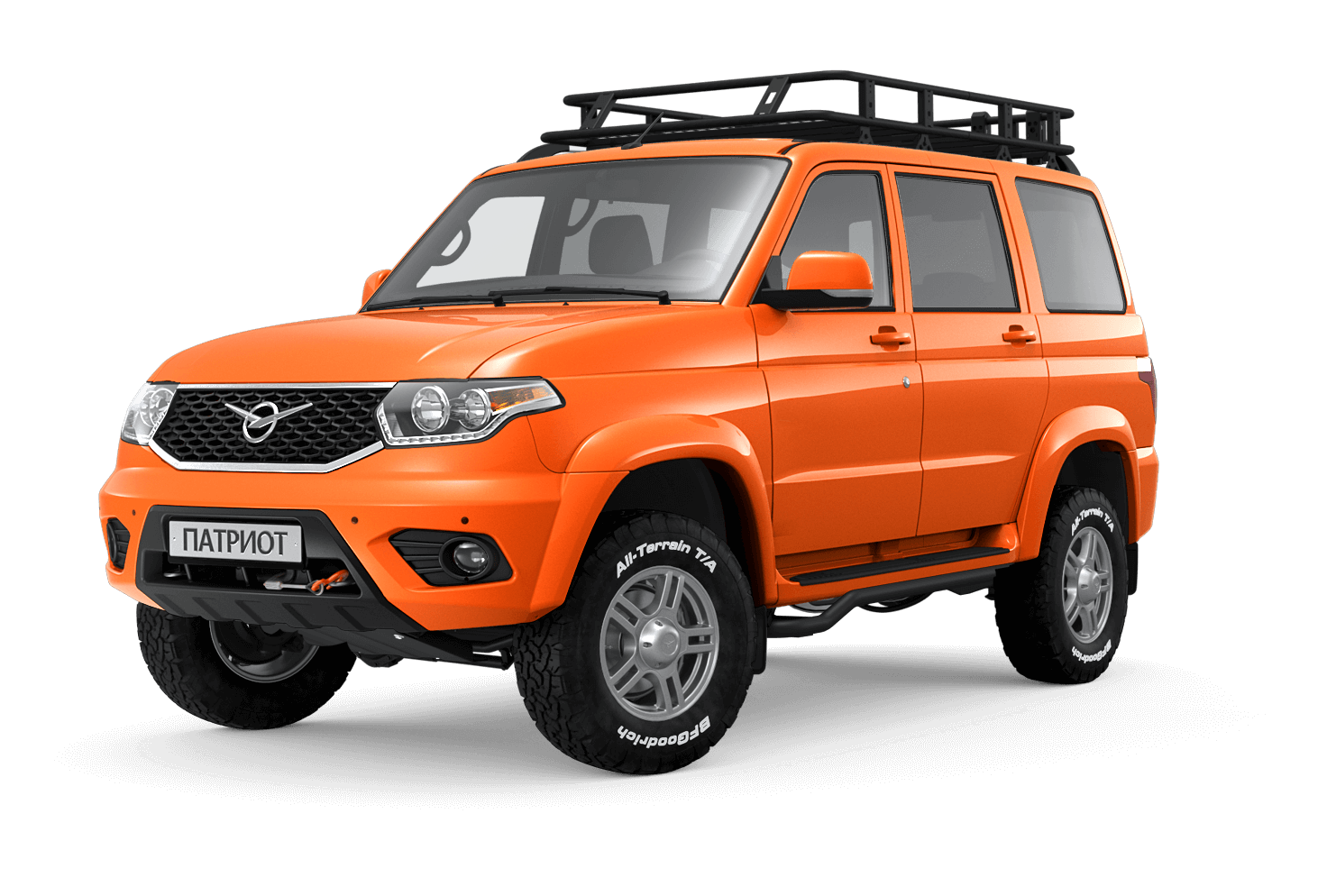

УАЗ Патриот — единственный российский внедорожник. Выпускается с 2005 года. Патриот полюбился многим автомобилистам. Он обладает высокой проходимостью, имеет большой багажник и салон, парктроники, навигаторы. Именно поэтому он отлично подходит для сельской местности.

Существует экспедиционная версия, которая снабжена лебедкой, лестницей и экспедиционным багажником на крыше, а также «злыми» шинами BF Goodrich.

Как уже говорилось выше, автомобили часто используются в сельской местности, а это значит, что чаще всего они эксплуатируются на дорогах с некачественным покрытием. Именно поэтому у Патриота появляются проблемы с рулевой передачей. Наиболее частой неисправностью является поломка крестовин.

Конструкция карданной передачи УАЗ Патриот

Карданные передачи Патриот состоят из переднего и заднего капданных валов. Передний карданный вал — цельный, с двумя шарнирами. Задний карданный вал — на ранних модификациях составной, с промежуточной опорой. С 2013 года (после установки новой раздатки) используется укороченный цельный вал.

Задний карданный вал на UAZ Patriot состоит из 2 половин, соединенных дополнительной крестовиной. Для поддержания вала в требуемом положении используется дополнительная опора с подшипником качения, которая крепится к днищу кузова автомобиля.

Назначение крестовины

Крестовина — важнейший элемент карданного вала. Назначение детали в том, чтобы обеспечить подвижное соединение, которое может менять угол на неровной дороге, гасить динамическую деформацию кардана и передавать крутящее усилие на колеса. То есть благодаря ей передается крутящийся момент, а значит автомобиль может двигаться.

На внедорожнике УАЗ Патриот имеется два кардана, которые соединяются с помощью 4 или 5 крестовин.

Крестовина изготавливается из легированной стали и обладает высокой прочностью. Имеет вид крестообразного шарнира, который соединяет две вилки. В состав летали входят две вилки, четыре шипа, игольчатые подшипники, стопорные кольца.

Причины поломки крестовины

• естественный износ детали;
• недостаточное количество смазочного вещества;
• брак при производстве детали;
• наличие люфта;
• попадание на деталь загрязняющих веществ: воды, грязи, реагентов;
• движение по дорогам с некачественным покрытием;
• использование при движении высокого скоростного режима.

Признаки неисправности и диагностика

Первоначальные симптомы, указывающие на необходимость такой операции – постукивание в районе заднего моста при отъезде с места или переключении передач. Основная причина ударов или стуков при нагрузке на карданный вал – люфт!

Попадающая на опору грязь разрушает беговые дорожки, что приводит к появлению скрипа или вибраций при движении со скоростью выше 80 км/ч. Если вовремя не сменить опору, то от вибрации разрушается раздаточный редуктор.

Конечно же, симптомы могут означать не только выход из строя крестовины карданного вала. Поэтому необходимо провести первоначальную диагностику.

Выявленный при визуальном осмотре люфт свидетельствует о сильном износе детали. Небольшой износ можно определить только после снятия карданного вала. Для этого понадобиться смотровая яма или подъемник.

Хотелось бы отметить, что часто крестовины выходят из строя одновременно с подвесными подшипниками, так как детали имеют примерно одинаковый срок эксплуатации. Заменяя одновременно и крестовины, и подшипники, Вы можете сэкономить свое время, так как основная часть работы уходит на разбор и сборку карданного вала.

Основные этапы работы:

Перед началом работ поверхности узла нужно очистить от грязи и продуктов коррозии.

1. Снятие карданного вала с автомобиля.
2. Разбор карданного вала на части.
3. Демонтаж крестовин.
4. Очистка посадочного места для новых деталей.
5. Монтаж новой крестовины.
6. Нанесение смазки.
7. Сборка карданного вала.
8. Балансировка кардана.

Если на трубе привода имеются повреждения или трещины, то узел необходимо заменить.

Где купить крестовины?

Крестовины карданного вала лучше всего приобретать в специализированных магазинах или сервисных центрах. При этом отдавайте предпочтение оригинальным деталям или качественным аналогам. Ни в коем случае не приобретайте б/у детали. Они долго не прослужат.
