Принцип действия отопителя Daewoo Matiz
В машине находятся системы вентиляции и отопления для комфорта находящихся в салоне людей в любое время. В систему отопления входят воздуховоды, печка и вентилятор. Воздуховоды направляют потоки воздуха к дефлекторам, которые направлены на стекла, а также подают теплый воздух на ноги людей, увеличивая температуру в машине.
Радиатор отопителя находится под панелью в средней части. Вентилятор расположен в правой части панели, ближе к «бардачку». В корпусе отопителя расположены специальные заслонки, которые распределяют потоки воздуха в определенные места салона. Там же расположен и радиатор отопления, который через шланги соединяется с охлаждающей системой двигателя. В радиатор отопителя поступает охлаждающая жидкость, которая отдает тепло и греет салон.
Воздух из атмосферы поступает через облицовку, которая закрывает радиатор, расположенную в передней части автомобиля Daewoo Matiz.
Скорость вентилятора регулируется резистором, который имеет от одной до четырех позиций.
Периодичность замены, какой антифриз заливать
При выполнении работ по ТО автомобиля, рекомендуется придерживаться данных производителя, по выполнению той или иной операции. Так, для Дэу Матиз, регламентные сроки по замене антифриза составляют 4 года или 80000 километров пробега.
По поводу заливаемого антифриза, производитель нам не дает конкретных рекомендаций. А лишь указывает, что используемая охлаждающая жидкость должна быть на основе этиленгликоля. Поэтому выбор остается за пользователем, применять ему составы G11 или G12. Но от себя можно добавить, что антифризы G12 производятся по более современной технологии. А также обладают улучшенной антикоррозийной защитой.
Среди присутствующих на рынке торговых марок, стоит обратить внимание на AGA или на хорошо себя зарекомендовавший у пользователей Felix. Также неплохие отзывы имеет GreenCool, созданный по немецкой технологии, но производимый в Беларуси
Сколько антифриза в системе охлаждения, таблица объема
Модель | Объем двигателя | Сколько литров антифриза в системе | Оригинальная жидкость / аналоги |
---|---|---|---|
Дэу Матиз | бензин 0.8 | 3.8 | Жидкость на основе этиленгликоля: G11 G12 |
бензин 1.0 | 4.2 |
Принцип работы системы отопления Daewoo Matiz
В автомобиле Daewoo Matiz присутствует штатная система отопления и вентиляции, которая обеспечивает комфортное нахождение водителя и пассажиров внутри машины в любое время года. В состав указанной системы входит отопитель, вентилятор отопителя, а также воздуховоды, которые помогают воздуху перемещаться к дефлекторам, направленным на ветровое и боковые стёкла, а также к вентиляционным отверстиям, которые нагнетают подогретый воздух на ноги пассажиров, поднимая температуру в салоне авто.
Сам отопитель располагается непосредственно под панелью приборов в центральной части, тогда как вентилятор отопителя находится на правой стороне нижней части панели приборов — ближе к вещевому ящику. Внутри корпуса отопителя имеются распределительные заслонки, которые и направляют воздух к тем или иным зонам в салоне авто. Там же располагается и радиатор отопителя, который соединяется посредством шлангов с системой охлаждения силового агрегата. Внутри радиатора находится специальная жидкость, которая и переносит тепло. Особенность текущего положения заслонки указывает регулятору температуры на то, можно ли наружному воздуху проходить через радиатор. И если да, то, в каком количестве. Таким образом, можно относительно точно выставить нужную температуру внутри салона.
Что же касается воздуха, который поступает из улицы, то он движется сквозь овальные отверстия на передней части машины, а именно — на средней части декоративной решётки радиатора мотора. В случае недостаточно высокой скорости или же нахождения автомобиля в режиме стоянки, задействуется вентилятор на электрической тяге, который принудительным образом нагнетает воздух внутрь авто. Скорость вращения вентилятора регулируется посредством дополнительного резистора, и может быть установлена на одной из четырёх позиций.
Радиатор печки чаще всего становится причиной поломок системы отопителя
Проводим замену своими руками
Все работы по смене ОЖ нужно проводить только, когда мотор полностью остынет. В ином случае, вы рискуете обжечься. Перед началом работ автомобиль нужно поставить на горизонтальную ровную поверхность.
Рекомендуем: Описание и замена датчиков Hyundai (accent, solaris и getz): коленвала, холостого хода и других
Какой антифриз заливать?
Концентрированный Liqui Moly KFS 2000
На специализированных станциях технического обслуживания для охлаждения двигателей автомобилей Дэу Матиз льют Liqui Moly KFS 2000. Он представляет собой жидкость синего цвета, созданную на базе этиленгликоля и набора присадок, успешно препятствующих появлению коррозии, пены и других негативных процессов. Также можно использовать и продукт отечественного производства, к примеру, от компании Лукойл.
Набор для замены ОЖ: антифриз Лукойл, дистиллированная вода, промывка
Для охлаждения двигателя Дэу Матиз можно заливать только ОЖ на базе этиленгликоля!
Инструменты
- десять литров дистиллята;
- набор ключей;
- отвертки;
- два литра концентрированного антифриза.
- пассатижи;
- емкость в пять литров;
- ветошь.
Инструкция по замене
- Для начала нужно снять воздушный фильтр вместе с корпусом. Для этого немного откручиваем болт, затягивающий хомутик на патрубке, далее откручиваем болты, крепящие корпус, и снимаем разъем датчика.
Снимаем воздушный фильтр вместе с корпусом
- С помощью плоскогубцев сжимаем усики хомутика нижнего патрубка радиатора и сдвигаем его вниз. Ставим под патрубок заранее подготовленную емкость и снимаем шланг.
Усики хомута нужно сжать
- Для разгерметизации охлаждающей системы нужно снять заглушку горловины с расширительного бачка.
Откручиваем пробку бачка

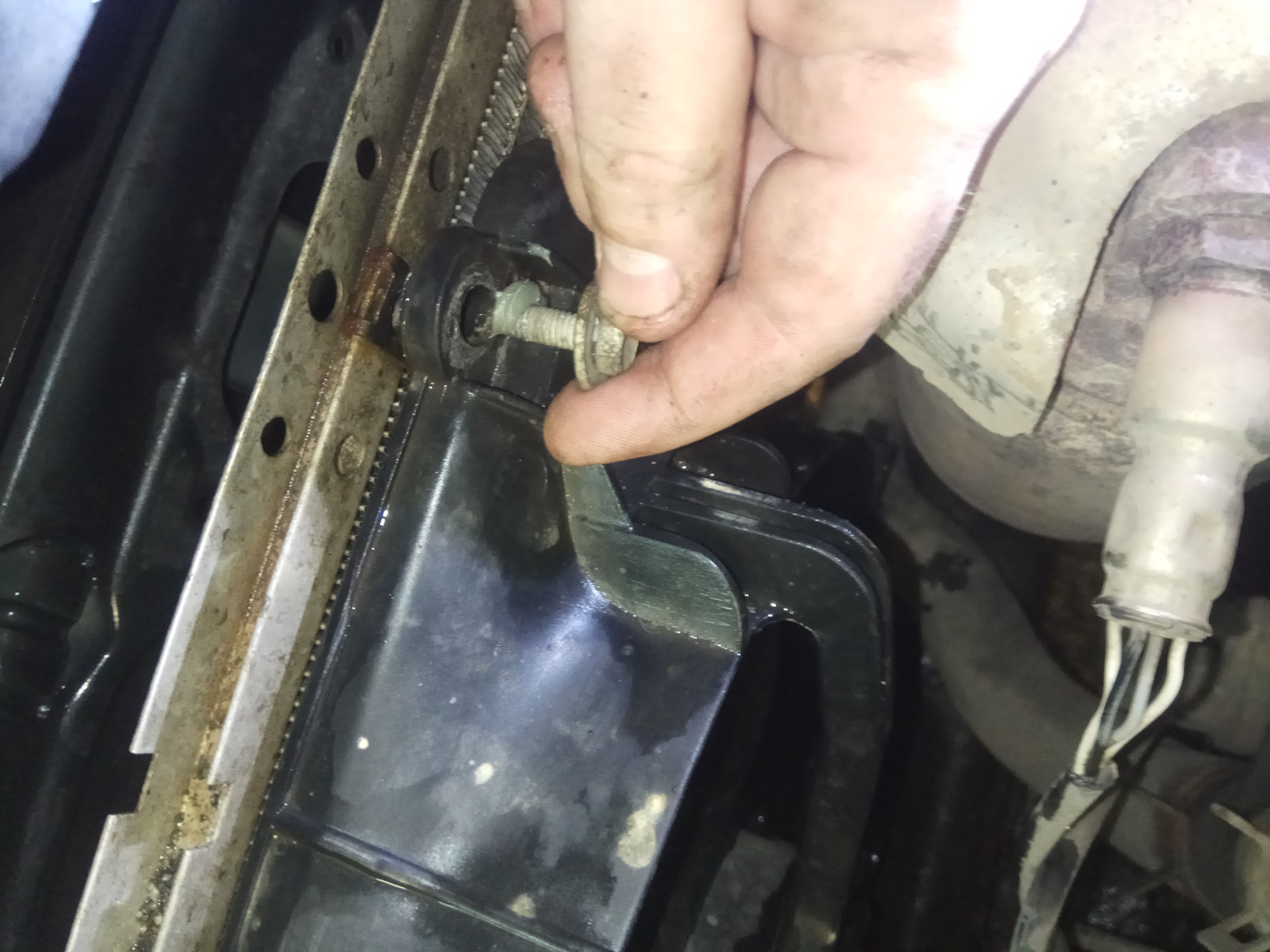

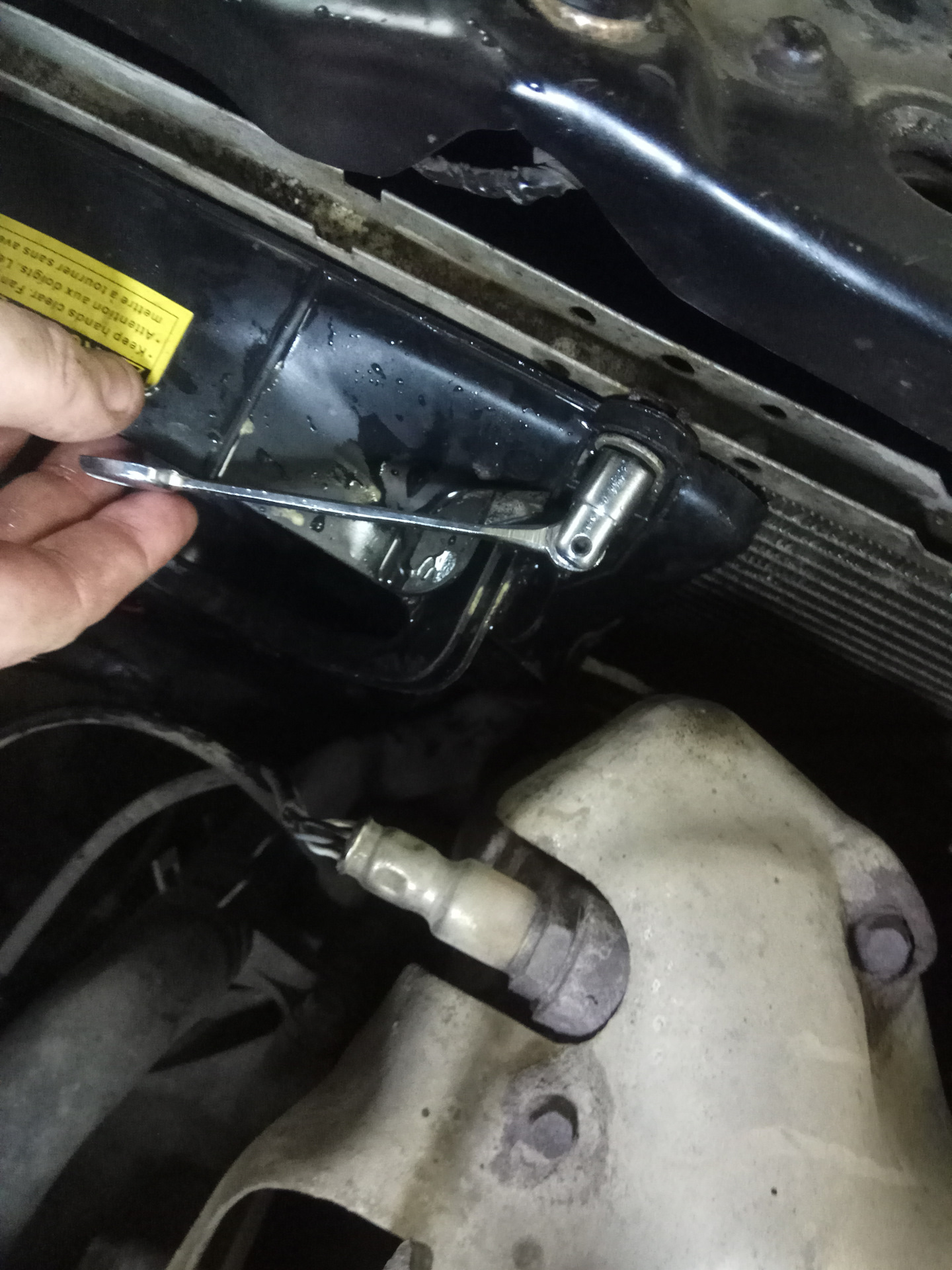

- Откручиваем верхние болты, крепящие радиатор. Снимаем патрубки, находящиеся в верхней части радиатора. Снимаем непосредственно сам радиатор и промываем его дистиллятом.
Снимаем теплообменник
- Плоскогубцами по очереди сжимаем три хомутика на шлангах, которые идут к бачку. Отсоединив шланги и крепление, снимаем и промываем бачок дистиллятом.
Снимаем бачок
- Возвращаем уже чистый на место. Подсоединяем шланги.
Возвращаем на место
- Устанавливаем на свое место радиатор и подсоединяем к нему патрубок. Потом ставим обратно воздушный фильтр с корпусом. Подсоединяем датчик и воздуховод.
- Заливаем дистиллят, когда льем, одной рукой удерживаем канистру, а другой, чтобы не образовались пробки воздуха, прожимаем патрубок.
- Заводим мотор минут на пятнадцать, тем временем разбавляем концентрированный антифриз дистиллятом в равных пропорциях и, закрутив пробку, хорошенько перемешиваем.
Комплект для разбавления
- Глушим мотор и ждем, когда он остынет. Сливаем дистиллят из системы. Подсоединяем патрубки к бачку и радиатору.
- Получившуюся охлаждающую жидкость льем в бачок. Обязательно прожимаем нижний шланг радиатора. Лить нужно до максимального уровня, и потом плотно закрутить пробку на бачке.

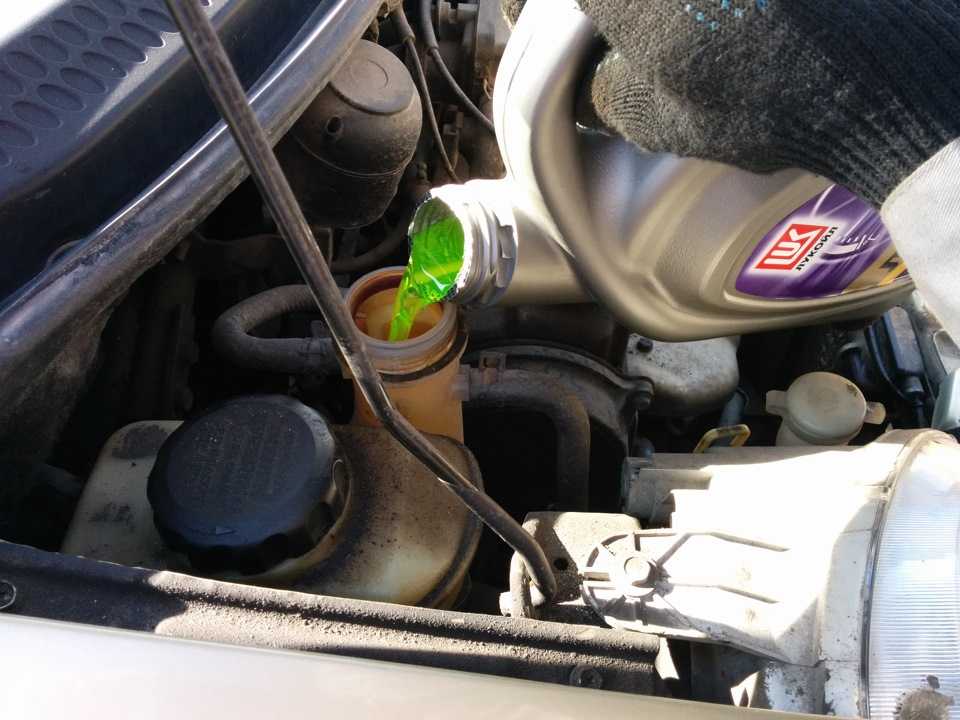

Заливаем охлаждающую жидкость
- Заводим мотор и даем ему поработать минут пятнадцать. Проверяем уровень в бачке.
Залитая жидкость
Как слить и заменить антифриз с Дэу Нексия 8 клапанов
Состояние охлаждающей жидкости напрямую влияет как на процесс работы двигателя, так и на состояние элементов системы охлаждения — помпы, водяной рубашки блока цилиндров, радиаторов отопителя и основного радиатора, термостата. Поэтому пренебрегать заменой антифриза крайне не рекомендуется. Сегодня мы разберёмся в процессе замены охлаждающей жидкости для разных двигателей Дэу Нексия и выберем оптимальный антифриз для замены.
Сколько антифриза в двигателе на Дэу Нексии
Объем системы охлаждения в восьмиклапанных двигателях Nexia N-100 составляет 6,2 л.
Естественно, что при замене редко удаётся слить антифриз полностью. В любом случае в системе останется около литра жидкости. Поэтому для замены будет достаточно 5-5,5 л. Полный объем антифриза в системе охлаждения Nexia N-150 16 клапанов — 6,7 л. Здесь ситуация похожая — при замене часть жидкости остаётся в системе, поэтому при замене потребуется примерно такое же количество жидкости. Однако в дальнейшем могут возникнуть ситуации (а они возникнут обязательно) когда будет необходимо доливать жидкость до нормального уровня. Вот тогда и пригодится остаток нового антифриза.
Иногда бывает выгоднее взять 10-литровую канистру, чем добирать литровыми баклашками.
Регламент замены
Регламент замены жидкости зависит от её состава, условий эксплуатации мотора и состояния системы охлаждения.
- В идеальных условиях, когда жидкость не закипает, не замасливается, не окисляется, когда система герметична полностью, в моторах Nexia N-100 с силикатными антифризами (G11) замена нужна не позднее двух лет эксплуатации или 20 тысяч пробега.
- Более современные этиленгликолевые и карбоксилатные жидкости (G12 и выше), применяемые в двигателях Nexia N-150 (16 клапанов), рассчитаны на пробег около 40 тысяч км или 4 года эксплуатации.
Так выглядит очень старая охлаждающая жидкость – нужна срочная замена.
Нужно понимать, что идеальных условий не бывает и состояние жидкости нужно контролировать как можно чаще. Антифриз близок к потере свойств, когда:
- утерян первоначальный цвет, жидкость становится бурой;
- на поверхности жидкости в расширительном бачке видна маслянистая плёнка;
- жидкость мутнеет, появляется инородная взвесь;
- в расширительном бачке видна пена;
- двигатель часто перегревается без существенных нагрузок.
Заставлять мотор работать не изношенной охлаждающей жидкости недопустимо, поэтому при первых признаках потери антифризом его свойств, приступаем к замене.
Меняем антифриз на Дэу Нексия
Дистиллированная вода (15 л), промывка и сам антифриз (7 л) – такой комплект понадобится, если в бачке вашего автомобиля наблюдается жижа непонятного происхождения.
Технология замены антифриза на Nexia N-100 и N-150 одинакова, разница только в объёме антифриза, да и то незначительная.
Процесс замены радиатора печки Дэу Матиз
- Заезжаем на смотровую яму. Останавливаем и глушим авто.
- Открываем капот и отключаем минусовой клемм от аккумуляторного блока.
- Демонтируем систему воздухоподготовки. Для этого нужно ослабить хомут на гофре и выдернуть ее.
Выдернуть патрубок продувки картера.
Далее откручиваем крепежные болты (3 шт).

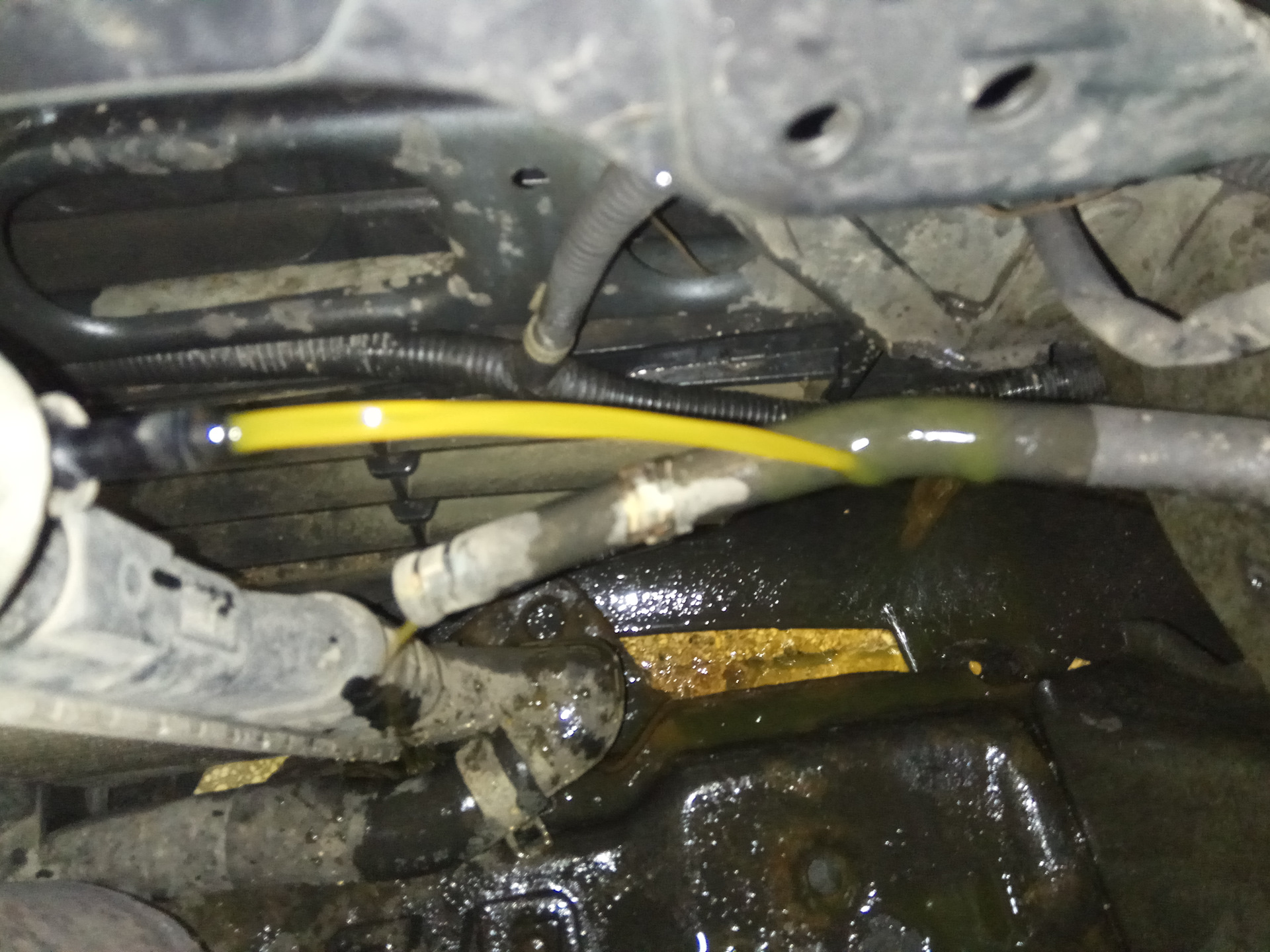

Теперь необходимо слить антифриз. Отпускаем хомут на патрубке вывода ОЖ из водяной рубашки двигателя и спускаем антифриз в заранее подставленную емкость
Обратите внимание, двигатель должен быть холодным, чтобы после спуска жидкости стенки охлаждающего контура не потрескались !
Замена радиатора без снятия передней панели
Классический способ замены радиатора отопителя Калины видео которого мы представили на страничке, предполагает полный демонтаж салона. Вдвойне обидно, что приходится терять целый день, если менять радиатор самостоятельно, или пять тысяч и тоже целый день, если пользоваться услугами СТО.
Однако, есть способ, который позволяет проводить замену радиатора с меньшими трудозатратами и быстрее. Альтернативный способ замены заключается в том, что при помощи пилки от ножовки по металлу, перед удалением старого радиатора, из него вырезается сегмент с патрубками или же просто отрезаются патрубки. Если радиатор алюминиевый, то в этом случае патрубки будут пластиковые и их удаление займет от силы 15 минут. Следует учитывать еще некоторые нюансы при замене.
После удаления патрубков, чтобы не ослаблять переднюю панель, можно тоже сделать надрезы в тех местах, которые указаны на фото, на кожухе отопителя. В этом случае больше не придется демонтировать панель полностью при замене радиатора. Достаточно просто слить антифриз, демонтировать педаль газа (можно также снять блок крепления педали тормоза, хотя многие обходятся и без этого), укоротить штатную направляющую шпильку на 10 мм (крупными кусачками, плоскогубцами), вынуть старый радиатор и поставить на место новый.
Таким образом можно просто решить вопрос с заменой радиатора печки на Калине, сэкономить время и деньги. Пользуйтесь правильным антифризом и удачных всем зимних дорог!
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Электрика
- Снятие аккумулятора Дайво Матиз своими руками
- Поменять батарейку в брелке Дайво Matiz своими руками
- Как заменить батарейку в ключе Дэу Matiz
- Заменить батарейку в пульте Daewoo Matiz
- Как заменить блок предохранителей Daewoo Matiz
- Как заменить втягивающее реле Дайво Матиз
- Как поменять габаритную лампу Дайво Matiz
- Заменить задний фонарь Дэу Матиз своими руками
- Как снять заднюю фару Daewoo Матиз своими руками
- Заменить замок зажигания Дэу Матиз
- Как поменять катушку зажигания Daewoo Матиз своими руками
- Как снять кнопку стеклоподъемника Дайво Matiz
- Установка лампы ближнего света Дэу Матиз
- Поменять лампу в бардачке Daewoo Matiz своими руками
- Как заменить лампу в габаритах Дайво Матиз своими руками
- Как поменять лампу в дальний свет Дэу Матиз
- Как заменить лампу в задний ход Дэу Matiz
- Установка ламп в поворотниках Дэу Matiz своими руками
- Как поменять лампу в приборной панели Daewoo Matiz
- Как поменять лампу в противотуманный фарах Daewoo Matiz
- Как заменить лампу в ПТФ Daewoo Матиз
- Заменить лампу в фарах Daewoo Matiz
- Установка лампы освещения салона Дэу Matiz
- Как заменить лампу стоп сигнала Daewoo Matiz своими руками
- Замена ламп задних фонарей Daewoo Матиз
- Как снять левую фару Daewoo Matiz своими руками
- Как снять моторчик стеклоподъемника Дайво Матиз
- Снятие передней фары Daewoo Матиз своими руками
- Снять правую фару Дэу Матиз своими руками
- Как поменять предохранители Дайво Матиз
- Замена предохранителя прикуривателя Дэу Матиз
- Ремонт противотуманных ламп Дайво Матиз своими руками
- Как заменить реле поворотов Дайво Matiz
- Ремонт реле стартера Daewoo Матиз своими руками
- Установка реле стеклоочистителя Дайво Matiz
- Как заменить свечи зажигания Daewoo Matiz своими руками
- Как заменить щетки генератора Дэу Matiz
- Электросхема акпп Daewoo Матиз
- Схема акустической системы Дайво Matiz
- Электросхема бензонасоса Daewoo Matiz
- Электросхема блока предохранителей Daewoo Matiz
- Схема блока управления двигателем Дэу Matiz своими руками
- Электросхема вентилятора охлаждения Дэу Matiz
- Схема включения бензонасоса Дайво Matiz своими руками
- Электросхема включения вентилятора охлаждения Дэу Matiz
- Электросхема включения кондиционера Дэу Matiz своими руками
- Электросхема включения переднего моста Дайво Matiz
- Электросхема включения стартера Дайво Matiz
- Схема включения фар Daewoo Matiz
- Схема генератора Дэу Matiz своими руками
- Электросхема датчика давления масла Дэу Matiz
- Электросхема датчика кислорода Daewoo Matiz
- Схема датчика охлаждающей жидкости Daewoo Matiz своими руками
- Электросхема датчика скорости Дэу Matiz
- Электросхема датчика температуры Дэу Matiz
- Электросхема датчика уровня топлива Daewoo Matiz своими руками
- Электросхема двигателя Дайво Матиз
- Схема дворников Дэу Матиз
- Электросхема зажигания Daewoo Matiz своими руками
- Электросхема замка зажигания Daewoo Матиз своими руками
- Схема звукового сигнала Дайво Matiz
- Схема инжектора Дэу Матиз
- Электросхема карбюратора Daewoo Матиз своими руками
- Электросхема корректора фар Дайво Matiz
- Схема освещения салона Daewoo Matiz
- Схема отопителя Дайво Матиз
- Электросхема охлаждения двигателя Дайво Matiz
- Электросхема панели приборов Дайво Матиз
- Электросхема передних фар Daewoo Matiz
- Электросхема печки Daewoo Матиз своими руками
- Схема приборной панели Daewoo Матиз своими руками
- Электросхема проводки Daewoo Matiz
- Схема противотуманных фар Daewoo Матиз своими руками
- Электросхема реле бензонасоса Дэу Matiz
- Электросхема реле давления Daewoo Matiz
- Электросхема реле поворотов Дайво Матиз
- Схема реле регулятора Дайво Matiz
- Электросхема реле стартера Дэу Matiz своими руками
- Электросхема системы впрыска Дэу Matiz
- Электросхема системы зажигания Дайво Matiz
- Электросхема системы кондиционирования Дайво Matiz
- Электросхема системы охлаждения Дайво Матиз
- Схема системы управления двигателем Daewoo Matiz
- Электросхема стартера Daewoo Матиз
- Электросхема стеклоочистителя Дэу Матиз своими руками
- Электросхема стеклоподъемников Дайво Matiz
- Электросхема стоп сигналов Daewoo Матиз
- Электросхема топливного насоса Дайво Матиз своими руками
- Схема топливной системы Дайво Матиз
- Электросхема тормозной системы Дайво Матиз
- Схема центрального замка Дэу Матиз
- Электросхема щитка приборов Daewoo Матиз
- Схема эбу Daewoo Matiz
- Коды ошибок Дайво Матиз
Причины неисправности отопителя салона
Система отопления у Матиз имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:
Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.
Радиатор отопителя
Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.
Дует холодный воздух, не греет? Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.
Блок управления отопителем
Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.
Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.
Предохранители, реле и электрика
Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Матиз эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.
Моторчик отопителя
Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.
Как произвести замену?
Замена антифриза в Daewoo Matiz производится с учетом трех основных стадий процесса — слив старой охлаждающей жидкости, промывка системы и заливка нового раствора.
Отдельно обращают внимание на необходимость промывки. После слива в системе остается определенное количество старой охлаждающей жидкости
Если она оказалась некачественной или автовладелец приобрел другую марку антифриза — следует тщательно промыть остатки.
При промывке системы охлаждения Дэу Матиз не рекомендуется использовать специальные промывочное жидкости. При отсутствии сливных кранов такие смеси также осядут в системе, что потребует дополнительных процедур для очистки. С учетом данного фактора старый антифриз вымывают с помощью дистиллированной воды.
Подготовка
Для замены антифриза в Дэу Матиз потребуется следующее оборудование
- плоскогубцы, ключи и отвертки для снятия креплений, пассатижи;
- перчатки, чистая тряпка, воронка для заливки;
- емкость для слива отработанной жидкости и промывочной воды, обычно используют таз и дополнительную тару объемом от 5 литров;
- расходники — новый антифриз, дистиллированная вода от 10 литров для смешения с концентратом и промывки системы.
Автомобиль паркуется на ровном месте. Наличие ямы не обязательно, особенно если предполагается использовать таз. При подготовке учитывают токсичность антифриза и применяют меры, чтобы поблизости не было животных и детей, а также чтобы жидкость при сливе не попала в почву.
Вопрос о том, как слить антифриз с Daewoo Matiz, решается общей процедурой действий. Однако специфика сборки данной модели требует дополнительных операций.
Пошаговая инструкция
Поэтапный процесс замены антифриза на Дэу Матиз подразумевает следующий порядок действий:
двигателю дают остыть, в качестве дополнительной меры предосторожности с аккумулятора снимают минус, в дальнейшем его возвращают при прогревах и завершении работы;
производят демонтаж воздушного фильтра и корпуса — для этого ослабляют хомут на патрубке и откручивают удерживающие корпус болты, также снимают разъем с датчика;
на патрубке внизу радиатора сжимают усики хомута, подставляют тару для слива и снимают шланг;
на выходе расширительного бачка выкручивают заглушку, что обеспечивает разгерметизацию и более быстрый слив;
снимают радиатор — для этого откручивают удерживающее его крепления и снимают патрубок с верхней части;
замена антифриза на Дэу Матиз без снятия радиатора допускается, однако с учетом отсутствия сливных кранов требует дополнительных процедур для промывки и не гарантирует полное освобождение системы от отработанной охлаждающей жидкости;
снятый радиатор промывается дистиллированной водой;
снимают расширительный бачок, который также промывается в отдельном порядке;
расширительный бачок и радиатор возвращают на место, подключив и плотно подогнав все имеющиеся соединения;
на место возвращают воздушный фильтр, систему приводят в исходный вид, после чего в наливную горловину заливают дистиллированную воду;
двигатель заводят и дают поработать минут 15-20, после чего глушат и дают остыть;
воздушный фильтр вновь снимают, из системы сливают дистиллированную воду, после промыва радиатора и расширительного бачка она должна быть относительно чистой;
вновь восстановив систему, в расширительный бачок заливают новый антифриз, периодически прожимая нижний шланг радиатора, чтобы избежать образования воздушных пробок;
охлаждающую жидкость заливают до уровня MAX, пробку закручивают, двигатель в течение 15 минут прогревают.
Если после работы мотора уровень антифриза упал — его доливают до верхнего предела. Через несколько дней после замены уровень и цвет жидкости проверяют, при необходимости ее доливают или меняют на новую. Постоянное падение уровня охлаждающей жидкости свидетельствует о протечках — соединения закручены неплотно или имеются узлы, требующие замены.
В процессе выполнения работы, связанной с самостоятельной заменой антифриза на Daewoo Matiz
совершенно не должно возникнуть трудностей. Вся процедура очень проста и доступна для самостоятельного выполнения.
Изначально ознакомимся с тем, по каким признакам можно определить, что пора производить замену антифриза, а уж затем только последует инструкция по самостоятельному выполнению работы.
Демонтаж элементов системы отопления
Довольно часто возникает необходимость снять вентилятор отопителя, чтобы добраться до других деталей. Он располагается под приборной панелью непосредственно за вещевым ящиком. Перед началом работ нужно убедиться, что клемма «минус» отключена от аккумулятора и автомобиль является обесточенным. Теперь аккуратно нажимаем на фиксатор колодки и отсоединяем её вместе с проводами от электрического моторчика вентилятора. Также необходимо отсоединить и шланг вентиляции от специального патрубка, который относится к электрическому мотору вентилятора.
Немного отогнув пластмассовую защёлку, прокручиваем вентилятор против часовой стрелки, чтобы его можно было снять. Для обратной установки проделываем все вышеназванные действия в противоположной последовательности.
Если же вам нужно снять дополнительный резистор вентилятора отопителя, то для этого, как и в первом случае, необходимо отключить аккумуляторную клемму «минус», чем полностью обесточить авто. Также, для большего удобства, не лишним будет снять и вентилятор отопителя, что мы уже успели рассмотреть. Дополнительный резистор вентилятора отопителя располагается под самой приборной панелью внутри кожуха вентилятора.
Немного нажимаем на фиксатор колодки, что поможет нам отключить колодку проводов от резистора. Теперь используем головку на семь или же простую фигурную отвёртку типа «Филипс» для того, чтобы открутить два самореза и демонтировать дополнительный резистор. Процесс обратной установки будет аналогичным.
Снимаем переднюю панель
Демонтаж торпедо
Снимаем кожух панели приборов. Накладку удерживают 5 болтиков. Выкрутив крепеж, просто тянем кожух на себя. Не забудьте выдернуть проводные колодки с кнопок управления .
Демонтируем приборную панель. Она держится на 4 болтах. С обратной стороны панели нужно извлечь датчик спидометра и 2 проводные колодки.
Извлекаем панели отопителя и магнитолы. Можно начать с магнитолы, она зафиксирована 2 болтиками. С обратной стороны магнитолы выдергиваем все проводные колодки. Панель печки держится на 4 болтиках. С задней стороны нужно выдернуть проводные колодки и еще необходимо снять тросики регуляторов подачи и нагрева воздуха.
Первый фиксатор тросиков находится на панели печки. Просто отстегиваем фиксатор и скидываем конец тросика. Два других тросика зафиксированы под рулевой колонкой. С них так же нужно снять фиксаторы и извлечь из поворотных механизмов.
Достаем проводную колодку из прикуривателя.
Откручиваем крепеж корпуса торпедо. Его удерживают 8 саморезов
Обратите внимание, верхние болтики (2 шт) прикрыты заглушками
Снимаем лицевой кожух руля (подача сигнала). Его удерживает пара фиксаторов. На обратной стороне кожуха выдергиваем провода.
Извлекаем подрулевые переключатели. Для этого нужно вынуть проводную колодку и зажав кнопки фиксатора, потянуть механизм на себя.
Демонтаж печки
Откручиваем крепеж печки. 4 гайки.
Заглядываем под капот и снимаем патрубки радиатора печки(ввод + вывод). Они зафиксированы хомутами.
Извлекаем печь. Ее можно доставать без вентиляционного канала системы фильтрации салонного воздуха.
Снимаем крышку отсека радиатора. Просто тянем панель на себя.
Извлекаем старый радиатор.
- Чистим внутренне рабочее пространство печи от пыли и других засоров.
- Ставим новый радиатор Daewoo Matiz. Закрываем радиаторный отсек крышкой.
- Не забудьте установить новый воздушный фильтр в салон .
- Проводим сбор печки и торпедо в обратной последовательности.
- Заливаем новый антифриз. Как это сделать, можно почитать в тематической статье.
- Делаем пробный заезд.
- Проверяем работу печки.
Управление подачей воздушного потока отопления и вентиляции салона
ОБЩИЕ СВЕДЕНИЯ |
ПАНЕЛЬ УПРАВЛЕНИЯ
Требуемая температура воздуха в салоне автомобиля достигается за очень короткое время путем смешивания холодного и горячего воздушных потоков. Обороты двигателя практически не оказывают влияние на эффективность функционирования системы. Параметры воздушного потока определяются скоростью движения автомобиля и выбором скоростного режима вращения вентилятора отопителя. Необходимость во включении вентилятора возникает только при невысоких скоростях движения. Забор наружного воздуха в салон осуществляется через воздухозаборник, расположенный непосредственно перед ветровым стеклом автомобиля — следите за тем, чтобы решетка воздухозаборника не замусоривалась и не забивалась снегом.
РЫЧАГ УПРАВЛЕНИЯ ВОЗДУХОЗАБОРНИКОМ
Перевод рычага в положение (2) переключает заслонку воздухозаборника на всасывание в салон через систему вентиляции наружного воздуха. При переводе рычага в положение (1) включается замкнутый режим циркуляции воздуха, поддерживаемый за счет вращения крыльчатки вентилятора отопителя — длительное пребывание системы в режиме замкнутой циркуляции может привести к запотеванию стекол, поэтому по возможности скорее следует приоткрыть окно, открыв доступ наружного воздуха.
РЫЧАГ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ
Интенсивность подачи воздуха в систему вентиляции может быть повышена за счет включения 4-скоростного вентилятора отопителя.
При установке рычага в положение OFF вентилятор отключается. Положение 1 соответствует низкоскоростному режиму вращения вентилятора; положение 2 является промежуточным между режимами низкой и средней скоростей вращения; положение 3 соответствует среднему режиму между среднескоростным и высокоскоростным; и наконец, перевод рычага в положение 4 переключает вентилятор в высокоскоростной режим. Замечание
Функционирование вентилятора возможно только при работающем двигателе. РЫЧАГ ВЫБОРА ТЕМПЕРАТУРНОГО РЕЖИМА
Перемещение рычага в сторону надписи «НОТ» (Горячо) приводит к повышению температуры воздуха, в сторону «COLD» — к снижению.
РЫЧАГ УПРАВЛЕНИЯ ВОЗДУХОРАСПРЕДЕЛИТЕЛЕМ
При установке рычага в положение (5) воздух подается на обдув ветрового стекла; выбором положения (4) осуществляется подача воздуха одновременно на обдув стекла в ножные колодцы; при переводе рычага в положение (3) воздух начинает подаваться только в ножные колодцы; положение (2) соответствует режиму подачи воздуха как в верхнюю часть салона, так и в ножные колодцы; при выборе положения (1) воздух подается только в верхнюю часть салона.
1 — Боковые сопла вентиляции/ отопления салона2 — Сопла обдува дверных стекол3 — Переключатель головных фар4 — Выключатель передних противотуманных фар (если предусмотрены)5 — Выключатель задних противотуманных фар 6 — Стержневой переключатель указателей поворотов, мигания головными фарами, переключения ближнего/ дальнего света головных фар7 — Кнопки включения звукового сигнала8 — Подушка безопасности водительского места (если предусмотрена)9 — Стержневой переключатель очистителей/ омывателей ветрового стекла, омывателей линз головных фар (если предусмотрены) и омывателя заднего стекла (если предусмотрен)10 — Часы11 — Выключатель обогревателя заднего стекла12 — Выключатель аварийной сигнализации13 — Заглушка14 — Радиоприемник (если предусмотрен)15 — Центральные сопла вентиляции/ отопления салона 16 — Подушка безопасности пассажирского места (если предусмотрена)17 — Вещевой ящик панели приборов18 — Панель управления системами отопления/вентиляции салона19 — Пепельница20 — Выключатели подогрева передних сидений (если предусмотрен)21 — Переключатели электропривода стеклоподъемников (если предусмотрен)22 — Прикуриватель23 — Замок зажигания/ блокировки рулевой колонки24 — Сопло вентиляции/ отопления салона коленного уровня25 — Рукоятка отпускания замка капота26 — Корректировка положения головных блок-фар в зависимости от степени загрузки автомобиля27 — Монтажный блок предохранителей |
Как почистить радиатор и печку в Матизе, не снимая их
Лучше всего использовать фирменные составы для чистки, что учитывают материал, из которого изготовлен радиатор. Кроме того, необходимо хорошенько продуть его сжатым воздухом из компрессора.
А также можно использовать и один из следующих народных способов:
Соляную, серную или фосфорную кислоту смешивают с водой в пропорции 1:10. После этого раствор заливают в радиатор на 2–3 часа. Затем заводят авто и дают проработать двигателю 15 мин, глушат его и дают остыть
Смесь сливают и промывают систему чистой водой не менее трёх раз
Важно! Строго соблюдайте время, так как если «передержать» кислоту, то она начнёт разъедать шланги, прокладки и всё, что сделано из резины. Самый безопасный вариант использовать вместо кислоты обыкновенную молочную сыворотку.
Лимонную кислоту (500 грамм) растворить в 7 литрах дистиллированной воды, заливают её в систему и ездят на авто в течение недели
Затем воду меняют обратно на тосол или антифриз
Важно! Использовать этот совет можно только при плюсовой температуре, чтобы вода не замёрзла. Обычную воду брать нельзя, только дистиллированную, иначе может получиться обратный эффект, когда образуется накипь.
Кока-кола
Способ, к которому нужно относиться с особой осторожностью. Два литра напитка вскипятить и через воронку залить в отопитель, предварительно сняв с него подводящие шланги. Выждать час и промыть радиатор чистой водой не менее трёх раз
Выждать час и промыть радиатор чистой водой не менее трёх раз.
