Панель приборов и органы управления уаз хантер 31516

Диагностика и замена датчика скорости и других контроллеров управления двигателем на УАЗ Патриот

Установить датчик скорости УАЗ Патриот необходимо уметь каждому владельцу такого автомобиля. Обращаться из-за такой мелкой поломки в автосервис может быть просто невыгодно. Тем более, что замена данной детали крайне простая и не требует от вас каких-то сложных навыков и прочего. Об этом и других датчиках автомобилей УАЗ Хантер и Патритор – в нашей статье.

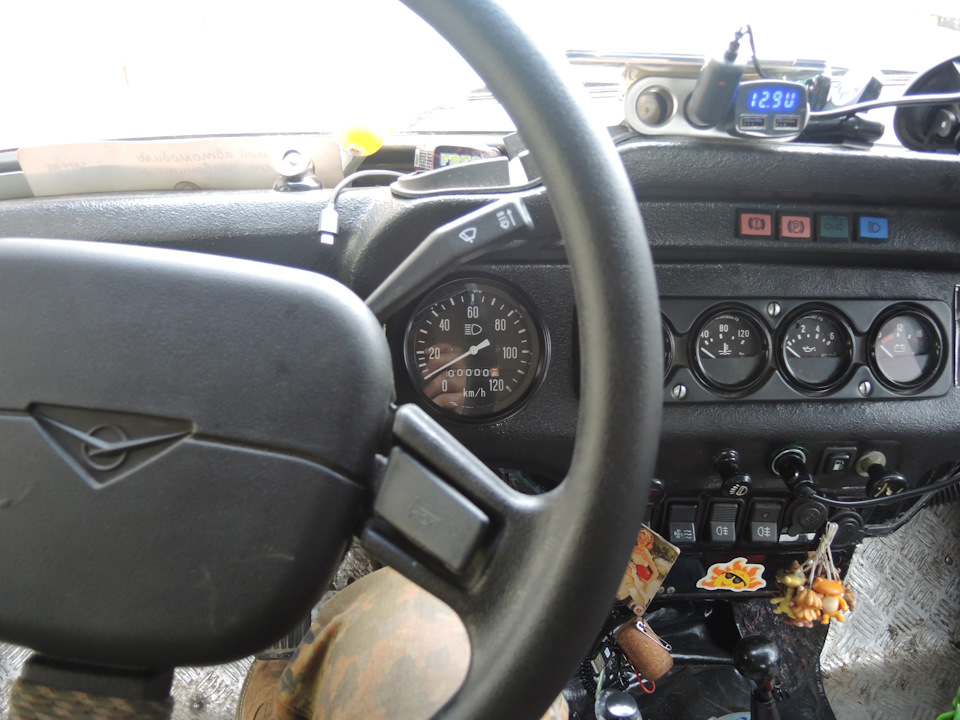

Щиток приборов, к которым подключаются датчики

На современных автомобилях марки УАЗ устанавливается электронный спидометр, который получает данные от датчика скорости. Если точнее, спидометр считывает частоту вращения вала контроллера и преобразует их в понятные водителю данные о скорости движения автомобиля. Количество оборотов вала же преобразуется в пройденным автомобилем путь. Принцип работы тот же, что и на автомобилях ВАЗа, как и других датчиков.

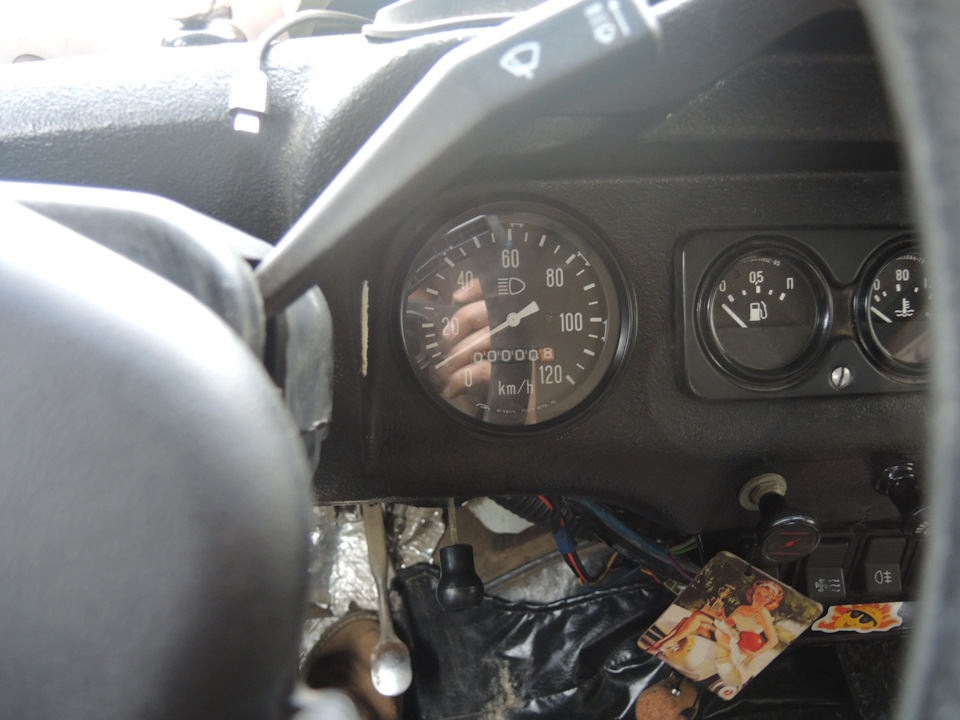

Первые модели УАЗ Хантер оснащались более старой моделью спидометра иностранного производства, AP 20.3802. На современных же ставится 85.3802 или 852.3802, производства компании Автоприбор из города Владимир. Они полностью взаимозаменяемые.

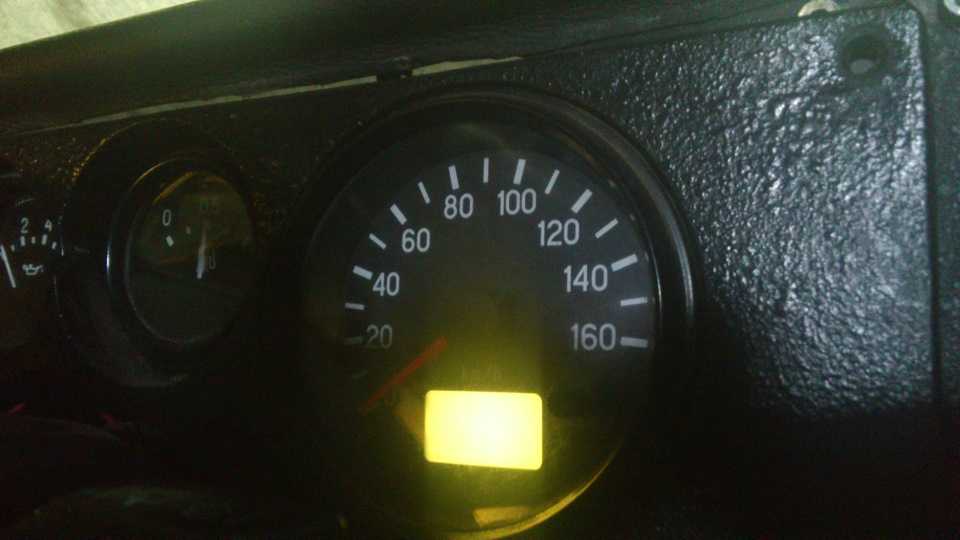

Новый электронный спидометр

Для спидометров 85.3802 или 852.3802 устанавливаются датчики с номерами 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR.

На картинке выше вы можете найти значение трех контактов вывода с данного элемента, где:

• вход плюс;
• выходной сигнал;
• вход минус.

Помимо этого контроллера, в машинах УАЗ Хантер также устанавливают и другие датчики. Наибольшее значение для работоспособности автомобиля имеет ДПКВ и трамблер с датчиком Холла.

В ролике ниже рассказывается о том, как устранить частую причину поломки спидометра (автор видео — UAZ Вилейка).

Датчик положения коленвала на автомобилях УАЗ Патриот ставится типа DG-6 0261210113 фирмы Bosch или 23.3847. Конструкция у этих устройств одна.

Катушка индуктивности с сердечником реагирует на любые колебания магнитного поля вокруг нее. Эти колебания происходят из-за вращения диска синхронизации с зубьями. Таким образом системы автомобиля получают данные о том, как вращается коленчатый вал.

Чтобы произвести замену данной детали, вам требуется сделать следующее:

• отключите электрический контакт, который идет от нее;
• отогнув хомуты жгута проводов к впускной трубе и блоку цилиндров, потяните его вниз, чтобы извлечь;
• теперь выверните, используя ключ на «10» из блока цилиндров;
• установка новой детали осуществляется в порядке обратном демонтажу.

При монтировании учитывайте, что расстояние между сердечником и зубьями синхронизации должно быть от 1 до 1,5 мм.

Скорости

Регулятор скорости с колодкой проводов

Этот элемент располагается снизу на коробке передач. Проще всего к нему подобраться, если поставить машину на яму.

Для того, чтобы заменить контроллер, необходимо делать так:

• снимите клемму минус с АКБ;
• отжав защелки, снимите колодку с проводами с датчика;
• само устройство вывинчивается при помощи ключа на «22»;
• новая деталь устанавливается в обратном порядке.

Будьте осторожны с затяжкой, достаточно легко сорвать резьбу, если переусердствовать.

Трамблер с датчиком Холла

Датчик Холла является важным элементом системы зажигания современного автомобиля. Он имеет три клеммы с проводами, к одной подходит «масса», к другой плюс с напряжением в 6 В. Третья отправляет импульсный сигнал коммутатор. Чтобы заменить данную деталь, вам нужно будет в первую очередь демонтировать сам трамблер.

Далее, вам нужно осуществить следующие действия:

• снимите крышку с механизма, совместите метку механизма газораспределения с меткой коленвала;
• запомнив положение трамблера, открутите крепежи гаечным ключом;
• вытащите вал из трамблера;
• отсоедините клеммы с проводами, затем открутите датчик;
• оттяните регулятор, чтобы вытащить датчик;
• установка нового производится в порядке обратном демонтажу.

«Как быстро проверить ДПКВ УАЗ Патриот»

В этом видео рассказывается, как быстро протестировать работу ДПКВ (автор ролика — Михаил Ширшов).

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

Как намотать спидометр на УАЗ Буханке?

Если у вас возникла такая задача, для начала, нужно определиться с годом выпуска вашего автомобиля. Отметим, что существует 2 поколения автомобиля УАЗ Буханка — до 2021 года и после.

УАЗ Буханка после 2021 года (инжектор)

Начиная с 2021 года на УАЗ Буханке стали устанавливать новую модель электронного спидометра, который располагается по центру приборной панели.

С этого года в автомобиле также появился ЭБУ Bosch 17.9.7 со штатной функцией записи пробега. Главный плюс нашего прибора, что он наматывает и спидометр и ЭБУ. У вас не возникнет проблем при прохождении ТО у официального дилера, так как благодаря этому, показатели везде будут одинаковые.

Важный момент! Если после подключения крутилки пробег не пошел сразу, сделайте следующее: вставьте прибор в прикуриватель и соедините его с выведенным проводом, а затем включите зажигание или заведите двигатель, а если это не помогло, троньтесь с места на несколько метров.

УАЗ Буханка до 2021 года

В этом случае все достаточно просто: в данной модели есть датчик скорости со специальным проводом, и он идет напрямую к спидометру, к которому и необходимо подключиться.

Виды подключения нашей крутилки

1 Подключение в прикуриватель

Самый простой вариант – это вставить подмотку спидометра в разъем прикуривателя. Чтобы прибор заработал необходимо вывести импульсный провод (есть у вас ABS или нет, это не имеет значения).

Удобнее и проще всего будет вывести нужный провод с приборной панели. В двух словах: удлините провод и выведите его в удобное для вас место и незаметное для других.

Даже если ваш автомобиль на гарантии вам не о чем беспокоиться, ведь электросистема автомобиля при этом не страдает, а сам подключенный провод не определяется. Это легко понять на примере удлинителя для розетки, он не внедряется в саму электропроводку, а служит для удобства соединения розетки и техники.

2 Подключение в диагностический разъем

Другой вариант: чтобы настроить работу прибора, выведите импульсный провод в диагностический разъем.

Диагностический разъем расположен у водительской двери, как на фото.

Почему нельзя просто подключить крутилку в разъем диагностики?

Это легко объяснить. Чтобы пробег мотался, необходимы определенные провода, которых в разъеме диагностики УАЗ Буханки нет. То есть, в разъеме диагностики нет датчика скорости и CAN-шины. Это особенность машины, а не самой крутилки.

Установка прибора в 2 простых шага.

Для того, чтобы настроить работу прибора выведите импульсный провод (как уже писали выше наличие ABS не имеет значения). Проще всего будет вывести нужный провод с приборной панели. В двух словах: удлините провод и выведите его в удобное для вас место и незаметное для других.

Вставьте прибор в прикуриватель после выполненной установки, затем соедините с выведенным проводом и включите зажигание или заведите двигатель. Процесс пошел. Последовательность действий не имеет значения.

Кто может сделать подключение?

Если вы живете в городе, где есть наше представительство.

Вы сами

Вы можете легко установить подключение самостоятельно по нашей подробной инструкции, к каждому шагу прилагается фото, что упростит вам процесс установки. Никакие специальные инструменты или знания в электрике вам не нужны, все время установки займет у вас около 30 минут. Также внутри каждого комплекта с крутилкой есть подробная бумажная инструкция.

Нюансы крутилки и автомобиля

В том случае, если пробег не начал мотаться сразу, заведите двигатель и троньтесь с места на 2-3 метра и пробег начнет крутиться. Обычно все работает сразу и такие случаи достаточно редкие. В процессе намотки может возникнуть писк сигнальных лампочек, в том случае, если открыта дверь, ремень безопасности не пристегнут или автомобиль стоит на ручнике. Это связано с тем, что во время намотки машина “думает”, что едет и сигнализирует о том, что вы забыли сделать во время поездки.

Почему нельзя увеличить скорость намотки?

Скорость намотки зависит только от марки и модели автомобиля. Скорость не ограничивается прибором, а напрямую зависит от внутренних ограничений электросистемы самого авто.

Проверка спидометра Уаз Хантер, режим теста, возможные неисправности

Панели приборов, контрольные приборы

10.02.2016 grozi Оставить комментарий

Проверка спидометра 85.3802 или его модификации 852.3802 устанавливаемых на Уаз Хантер производится в случае возникновения каких либо сбоев в их работе или при отклонении показаний спидометра от реальных значений скорости или пройденного пути.

Первоначальная общая проверка спидометра проводится в режиме теста без его снятия с приборной панели. Электронные спидометры 85.3802 или 852.3802 не ремонтопригодные изделия и в случае выхода из строя подлежат замене в сборе.

Электронный спидометр считается неисправным и подлежит замене если во время движения автомобиля его стрелка отклоняется, но отсчет пройденного пути не производится, если нельзя произвести сброс показаний суточного пробега или не высвечиваются отдельные сегменты на его жидкокристаллическом индикаторе.

Общая проверка спидометра Уаз Хантер в режиме теста.

Для запуска тестового режима спидометра надо нажать на кнопку сброса показаний суточного пробега и удерживая ее в нажатом положении включить замок зажигания. Стрелка исправного спидометра должна переместиться с отметки 0 км/ч на отметку 160 км/ч и вернуться обратно, при этом на жидкокристаллическом индикаторе (ЖКИ) должны высветиться все сегменты.

Если стрелка спидометра во время режима теста перемещается скачкообразно, с заеданиями или не во всем диапазоне, не возвращается на отметку 0 км/ч, то спидометр неисправен и подлежит замене в сборе.

Сначала проверьте спидометр в режиме теста. Если стрелка во время теста перемещается скачкообразно или не во всем диапазоне, заедает или не возвращается на отметку 0 км/ч, то спидометр неисправен и подлежит замене.

Если тест ничего не показал, то необходимо отключить датчик скорости и подключить дополнительный провод к контакту 2 разъема его жгута, затем включить замок зажигания и в быстром такте замыкать и размыкать этот дополнительный провод на корпус или контакт 3 разъема жгута. Стрелка спидометра при этом должна отклоняться. Если она не отклоняется, то спидометр неисправен.

Если стрелка отклоняется, то необходимо с помощью контрольной лампы проверить наличие напряжения питания между контактами 1-3 разъема жгута. Контрольная лампа при этом должна гореть в пол накала. Если лампа не горит, то спидометр неисправен. Если горит, то снять датчик скорости, восстановить соединение разъема и вручную прокрутить приводной вал датчика. Если стрелка спидометра не отклоняется, значит неисправен датчик скорости.

При включенном замке зажигания на ЖКИ отсутствует информация.

Отключите соединительный разъем от спидометра и с помощью контрольной лампы проверьте в разъеме жгута наличие не отключаемого напряжения +12 Вольт между контактами 3-1 при выключенном замке зажигания и отключаемого напряжения +12 Вольт между контактами 2-1 при включенном замке зажигания.

Не работает подсветка шкалы или ЖКИ.

Отключите соединительный разъем от спидометра и с помощью контрольной лампы проверьте в разъеме жгута наличие управляющего напряжения +12 Вольт между контактами 6-1. Если контрольная лампа горит, то необходимо заменить одну или обе лампы подсветки, в противном случае неисправность в самом спидометре.

Дополнительно для модификаций 851.3802 и 853.3802.

Не работает светодиодный сигнализатор дальнего света фар.

Отключите соединительный разъем от спидометра и с помощью контрольной лампы проверьте в разъеме жгута наличие управляющего напряжения +12 Вольт между контактами 5-1. Если контрольная лампа горит, то светодиод сигнализатора неисправен и спидометр подлежит замене.

Возможные неисправности

В целом приборная панель УАЗ Хантер представляет собой достаточно надежное устройство, которое может работать годами. Но иногда бывает такое, что приборки УАЗиков отказываются функционировать.

1. Приборы УАЗ не работают. Не включается освещение, не горят индикаторы, во время движения стрелки датчиков не поднимаются, при этом возможно, что не удастся и завести двигатель. Здесь может быть два варианта — либо «накрылся» сам контрольный щиток, то есть его микросхема, либо имеются проблемы в работе управляющего блока. И в том, и в другом случае вам придется иметь дело с электроникой, поэтому задачу ремонта все же лучше доверить специалистам.
2. Не работает только подсветка. Панель приборов УАЗ Патриот оснащается специальным регулятором, представляющим собой реостат, позволяющий водителю управлять подсветкой щитка. Попробуйте перевести этот реостат в крайнее верхнее положение, это обеспечит максимальную яркость подсветки. Также подсветка могла пропасть по причине выхода из строя предохранителя F1, но если этот элемент исправен, то следует произвести диагностику самого регулятора. На нам могли окислиться контакты, что будет мешать току проходить через реостат.
3. Не работает одна или несколько лампочек подсветки либо индикаторов. В данном случае причина может заключаться в перегорании самих источников освещения контрольного щитка. В таком случае автовладельцу придется полностью разбирать щиток и менять лампочки.
4. Не работают датчики — спидометр, тахометр, уровня топлива и т.д. Вероятнее всего, проблема кроется в электронике, особенно, если вышли из строя сразу все контроллеры. Если сломался один из них, то проблему стоит искать на самом агрегате. К примеру, если не работает датчик топлива, то нужно искать контроллер, который должен быть установлен в баке, возможно, не работает именно он (автор видео — канал cev chevron).

УАЗ 31514 › Бортжурнал › Замена спидометра

Ехал спокойно по трассе — и вдруг при скоростях от 80 км/ч и выше что-то начало зверски хрустеть и тарахтеть за приборкой. Потихоньку дотащился домой, полез со знакомым мастером колупаться.Что поломалось, не поняли. Предположили проблемы со спидометром, отсоединили трос — в отличном состоянии. И тогда ему пришла в голову замечательная идея:— А давай трос так и оставим, а ты разгонись до 80 и слушай, трещит ли снова!Трос отвернули, надели на него пробку от бутылки, изолентой примотали.Правда, как узнать, разогнался ли я до 80, если спидометр не работает?))Пришлось на слух, взгляд и телефонный навигатор) Он, правда, относительно машинного, скорость обычно показывает минус 5 км/ч.Для гарантии разогнался до 85 до телефону. Всё тихо. Ну, как тихо — раздатка воет, ветер шумит, движок ревёт, пассажиры вибрируют… Однако, под приборкой — тишина. Значит, проблема всё же в самом спидометре.Приехал в магазин, ставлю задачу: спидометр аналоговый на УАЗ-31514. Показали несколько на фото, выбрал для надёжности с точно таким же циферблатом. Купил.Приехал устанавливать. Вытащили старый — и новый оказался меньше диаметром и с другими гнёздами под лампы… Тут мастер и говорит — ну, ты понял, как ставить? Ставь новый сам, чего ко мне кататься)))В общем, поехал в магазин с точным каталожным номером и, на всякий случай, со старым спидометром)Выбрал, купил, сам установил.Особых проблем не было, хотя крепления были туговаты, да и ключом туда не подберёшься.

И для статистики и учёта сфотографировал старый и новый спидометры, чтобы, вдруг что, была история. Накручивать, думаю, нет смысла.Интервал между отключением старого и установкой нового составил примерно 200-250 км.

Ну, и до кучи — в этом же интервале сменил в движке масло и фильтр (в т.ч. по причине замены прокладок — толкателей и верхней, с чисткой сопутствующих полостей), поставил новые свечи. Тысячу назад ещё установил на водоотлив резиновый кант (его не так просто найти оказалось).

А ещё стоило оставить машину на пару дней под окнами — какой-то нехороший человек/люди слили с бака литров 25 ((Примечание: эта с… нехороший человек мало того, что бензин слил — так ещё и пробку от бака упёр! А у меня старого образца, под широкое горло, с выдвижной трубкой была…Вот в такие моменты я жалею, что у меня не 76 бензин…

Меры профилактики

1. Регулярно проверять состояние наконечников проводов, установленных на клеммах аккумулятора. Очищать детали от окислов и грязи.
2. Протирать корпус батареи от пыли. Если применяется обслуживаемый аккумулятор, то необходимо прочищать вентиляционные каналы и доводить плотность электролита до нормы. Периодически подзаряжать устройство от зарядного приспособления.
3. При долгих простоях отключать аккумулятор при помощи штатного размыкателя.
4. Жгут проводки не должен перегибаться и перетираться об острые кромки кузовных панелей. При обнаружении повреждений изоляции восстановить защиту изоляционной лентой или заменить участок проводки. Места перегиба защитить специальными рукавами.
5. При перегорании предохранителя установить причину возникновения поломки. Запрещено производить ремонт путем установки усиленных элементов, рассчитанных на повышенный ток.
6. Контролировать состояние стартера, производя периодическую очистку трущихся элементов от грязи и смазывая их средством Литол-24. Проверять осевой зазор ротора, который должен находиться в пределах 1 мм, и затяжку болтов крепления узла к картеру двигателя. Электрические контакты требуется очищать от нагара при помощи напильника.
7. Очищать бегунок распределителя от пыли и замасливания при помощи ветоши и чистого бензина. Одновременно производить смазку втулки ротора (несколько капель подается под снятый фильц). Высоковольтные провода должны плотно устанавливаться в посадочных местах. При попадании влаги на элементы требуется протереть их чистой и сухой тряпкой.
8. Не злоупотреблять применением аварийного вибратора, который имеет ресурс работы около 30 часов. При включении резервного зажигания деактивировать экономайзер карбюратора.
9. Проверять крепление устройств в комбинации приборов, заменяя перегоревшие детали.

Питание панели приборов UAZ Patriot. Учимся чинить и совершенствовать панель приборов автомобилей UAZ Patriot, Hunter и буханка

Современная приборная панель, это зачастую не только орган управления автомобилем, но и одна из деталей интерьера. Она должна нести не только свою прямую функцию – отображать состояние систем автомобиля, текущие параметры работы двигателя и других агрегатов. Но и так же быть интуитивно понятной и приятной глазу. Панель Патриота вполне соответствует всем этим требованиям, особенно если сравнивать ее с предшественником. Тем не менее, некоторые автовладельцы пытаются не только устранить время от времени возникающие неисправности, но и придать ей индивидуальность.

Приборка спроектирована таким образом, чтобы водитель имел доступ ко всем органам управления авто.

С 2017 года она претерпела серьезные изменения после рестайлинга, внешний вид стал более современным, при этом функциональность осталась прежней. Основные компоненты щитка приборов:

• Блок управления светом;
• Рычаг указателя повоторников;
• Рычаг работы стеклоочистителей и омывателя;
• Приборная панель;
• Звуковой сигнал;
• Система кондиционирования;
• Аварийный сигнал;
• Замок зажигания;
• Педали сцепления/тормоза/акселератора;
• Управление коробкой передач;
• Мультимедиа.

Панель приборов 591.3801010-12 для UAZ Patriot с двигателем ЗМЗ-51432 CRS, схемы, разъемы, подключения, эталонные показатели приборов.

Панель приборов 596.3801010-10, схемы соединений, разъемы, подключения, эталонные показатели приборов.

Спидометр ВАЗ 2106

Спидометр на любом автомобиле — это прибор, который служит для определения текущей скорости движения. К тому же для удобства водителя устройство заодно фиксирует весь пробег машины с момента выпуска с конвейера и указывает пробег за последние сутки.

• показания от 0 до 180 км/ч;
• измеряемая скорость движения — от 20 до 160 км/ч;
• передаточное отношение — 1:1000.

Это устройство изготавливается в корпусе: так удобнее всего монтировать спидометр на панель приборов ВАЗ 2106 и при необходимости снимать его.

Какие бывают спидометры

С 1901 года прошло более ста лет. За это время изменились не только конструктивные особенности автомобилей, но и сами спидометры. Сегодня принято делить все автомобильные приборы для фиксации пробега и измерения скорости езды на два основных типа:

Механические приборы на ВАЗ 2106 могут быть только барабанного типа. То есть индикатор наносится на специальный барабан, который вращается соответственно скорости вращения колёсной пары. То есть налицо механическая связь прибора со вторичным валом коробки переключения передач.

В электронном спидометре такая связь отсутствует. Данные о текущей скорости движения поступают от датчика скорости, что считается более точным считыванием актуальной информации.

Почему спидометр врёт

На самом деле даже самый современный автоспидометр может искажать реальные показатели скорости. В основном, проблемы связываются с калибровкой устройства или с разницей при работе разных валов во время манёвров.

Видео: врёт спидометр — разбираем, лечим

Предлагаем более наглядно ознакомиться с процессом замены датчика скорости на примере автомобиля ВАЗ 2110 (автор ролика — канал В гараже у Сандро).

На Уаз Хантер устанавливается электронный спидометр 85.3802 или 852.3802 производства завода Автоприбор, город Владимир. Спидометр измеряет и преобразует частоту вращения вала датчика скорости в показания скорости, а количество оборотов вала в показания пройденного автомобилем пути.

Ранее автомобили Уаз Хантер оснащались электронным спидометром AP 20.3802 завода RAR, город Рига. Спидометр 85.3802 и его модификации по габаритным и присоединительным размерам полностью взаимозаменяемы со спидометром AP 20.3802 RAR.

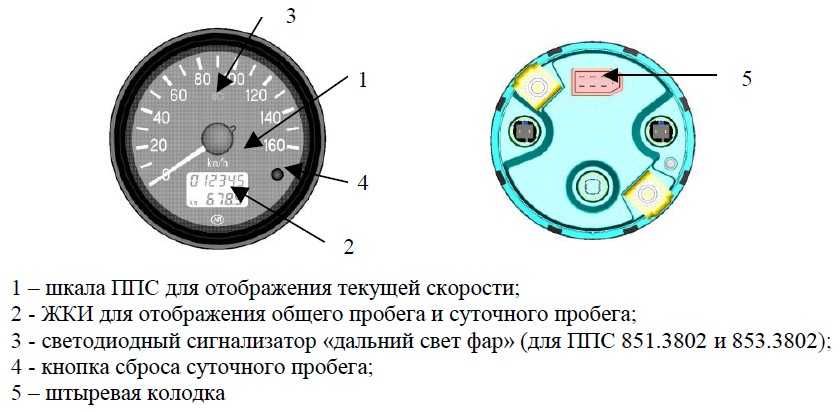

Электронный спидометр 85.3802 и его модификация 852.3802.

Спидометры 85.3802 и 852.3802 полностью одинаковы, за исключением величины коэффициента ППС (показывающего прибора спидометра), импульсов на один километр. Какая конкретно модификация спидометра будет установлена на автомобиль зависит от количества зубьев в ведущей и ведомой шестернях привода спидометра, а конкретнее от того, сколько оборотов привод выдает на километр пройденного пути, подробнее об этом в данном материале.

Электронный спидометр заключен в отдельный корпус и состоит из двух основных узлов : электронного блока преобразования входных сигналов и указателя скорости. Электронный блок построенный на основе микроконтроллера размещен на печатной плате и имеет в своем составе жидкокристаллический индикатор. Указатель скорости состоит из исполнительного механизма — шагового двигателя установленного на печатной плате, указательной стрелки укрепленной на оси двигателя и шкалы с отметками.

Принцип действия спидометра заключается в преобразовании электрических импульсов, поступающих от датчика скорости автомобиля, в электрические сигналы управляющие поворотом вала шагового двигателя, на котором установлена стрелка указателя скорости движения автомобиля. Одновременно электрические импульсы с выхода датчика скорости отсчитываются устройством блока преобразования и информация о суточном и общем пробеге выводится на жидкокристаллический индикатор.
