Снимаем приборную панель с автомобиля семейства ваз 2101-07

Инструкция по замене панели приборов 2101 на 2106

Замена панели приборов 2101 на 2106 технологически состоит из этапов: механическая установка и электрическое подключение. Оговорюсь сразу что некоторые виды приведенных ниже работ могут в жизни отличаться от изложенного, в связи с низким качеством приборных панелей имеющихся сейчас в продаже. Сразу отмечу что к приборной панели 2106 устанавливалась панель радиоприемника (консоль) 2106, поэтому некоторые пункты могут бвть написаны применительно к такой установке.Также на фото имеет место прочая не штатнаяя проводка (под ЦЗ и т.п.)– не пугайтесь, к нашей теме она не имеет отношения.

Наиболее распространенные причины демонтажа

Правила замены панели приборов автомобилей ауди

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

Неисправность стрелочных указателей.
Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Рекомендуем: Замена задних тормозов на дисковые Ваз 2107

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

Крестовую и шлицевую отвертку.
Изолента для обозначения фишек, отсоединяемых от приборки.
Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

Механический спидометр на ВАЗ 2106

Механические приборы считаются максимально простыми, так как суть их работы заключается в связи между элементами автомобиля. Так, механический прибор на ВАЗ 2106 работает по принципу связи стрелки спидометра с выходным валом редуктора. Редуктор же сам получает приводную силу от вращения колёсной пары. Таким образом, стрелка получает энергию от колеса автомобиля и отражает на шкале приборов соответствующее значение.

В полости МКПП «шестёрки» есть выходной валик, на котором надета шестерёнка. Шестерня во время движения вращается на этом валике и задевает тросик прибора. Трос же представляет собой прочнейший кабель, завёрнутый в защиту. Один конец тросика вмонтирован в отверстие этой шестерёнки, а другой подсоединён к прибору учёта скорости.

Неисправности

Механический спидометр тем и хорош, что легко выявить неполадки в его работе и диагностировать неисправность. Условно все возможные неисправности можно разделить на два типа:

спидометр не показывает реальную скорость движения автомобиля;
приводная часть прибора издаёт сильный шум.

К причинам появления данных неисправностей относятся:

Общая неисправность самого спидометра — в этом случае без замены прибора не обойтись.
Ослабление гаек наконечника гибкого вала. В процессе езды по неровным дорогам гайки могут выкручиваться — достаточно просто закрутить их до упора, чтобы спидометр начал показывать корректные данные.
Обрыв гибкого валика в КПП. Потребуется замена этой детали.
Повреждения тросика. Восстановить его целостность невозможно, придётся менять.

Если посмотреть на статистику поломок механического спидометра ВАЗ 2106, то можно сделать вывод: большее количество неисправностей связывается с тросиком и может быть устранено только его заменой.

Ремонтные работы

Для того, чтобы возобновить работоспособность механического спидометра, потребуются:

отвёртка с плоским тонким лезвием;
пассатижи;
гаечные ключи;
проволока из стали с характеристиками диаметра до 0.5 мм и длиной до 2 метров.
новый тросик привода.

Так как приводная часть КПП ВАЗ 2106 монтируется в нижней части автомобиля, для ремонта придётся воспользоваться ямой или эстакадой.

Порядок работ следующий:

Надёжно зафиксировать автомобиль в таком положении, чтобы было удобно под него подлезть.
Обязательно отсоединить провод с отрицательной клеммы аккумулятора.
Снять панель приборов в салоне, подцепив край пластика отвёрткой и нажав на фиксаторы.
Вывернуть гайку, которая фиксирует трос к устройству спидометра.
Привязать к гайке новую проволоку.
Отвернуть гайку, которая держит трос в корпусе коробки переключения передач.
Отстыковать тросик от коробки.
Потянуть трос на себя, вытащить его из автомобиля таким образом, чтобы направляющая проволока, привязанная к гайке, заменила трос.
Перед тем, как ставить новый тросик, необходимо его смазать «ШРУСом» или «Литолом».
Новый трос протащить по проволоке, после чего проволоку снять.
Все дальнейшие действия по фиксации троса произвести в обратной последовательности.

Таким образом, замена троса может занять до получаса времени. Во всех остальных случаях целесообразно сразу же заменить и сам прибор спидометра — допускается установка только механического устройства для корректности работы.

«Копейка», рок-н-ролл и милиция

Хот-род культуру, как целую идеологию доработки, могут применить не только к американским авто, но и к «Копейке», подарив ей, вместе с каркасом безопасности из труб, дух свободы 40-х и привив любовь к рок-н-роллу.

«Судьбоносно» доработаны коробка передач, тормозная система и мотор. Кузов превратили в 2-дверный и укоротили сантиметров на 15-ть, а крышу немножко опустили.

Значительно изменили подвеску автомобиля: усилена балка, для поперечной устойчивости установлен задний стабилизатор, удлинились рычаги, появились газонаполненные амортизаторы.

Стекла произвели на заказ, «Копейку» покрасили недешевой эмалью, покрыв не одним слоем лака. Аккумулятор переместился в багажник, арки колес расширились под колеса 17-дюймов.

Когда-то «Копейка» была лицом автоинспекции, пока ее не сняли с массового производства.

Сегодня некоторых экземпляров 2101 — всего два в мире, и один из этих двух – музейный.

Автомобиль с желто-синей покраской не претерпел особых доработок: есть маячки красного и синего цветов, блок управления СГУ и радар.

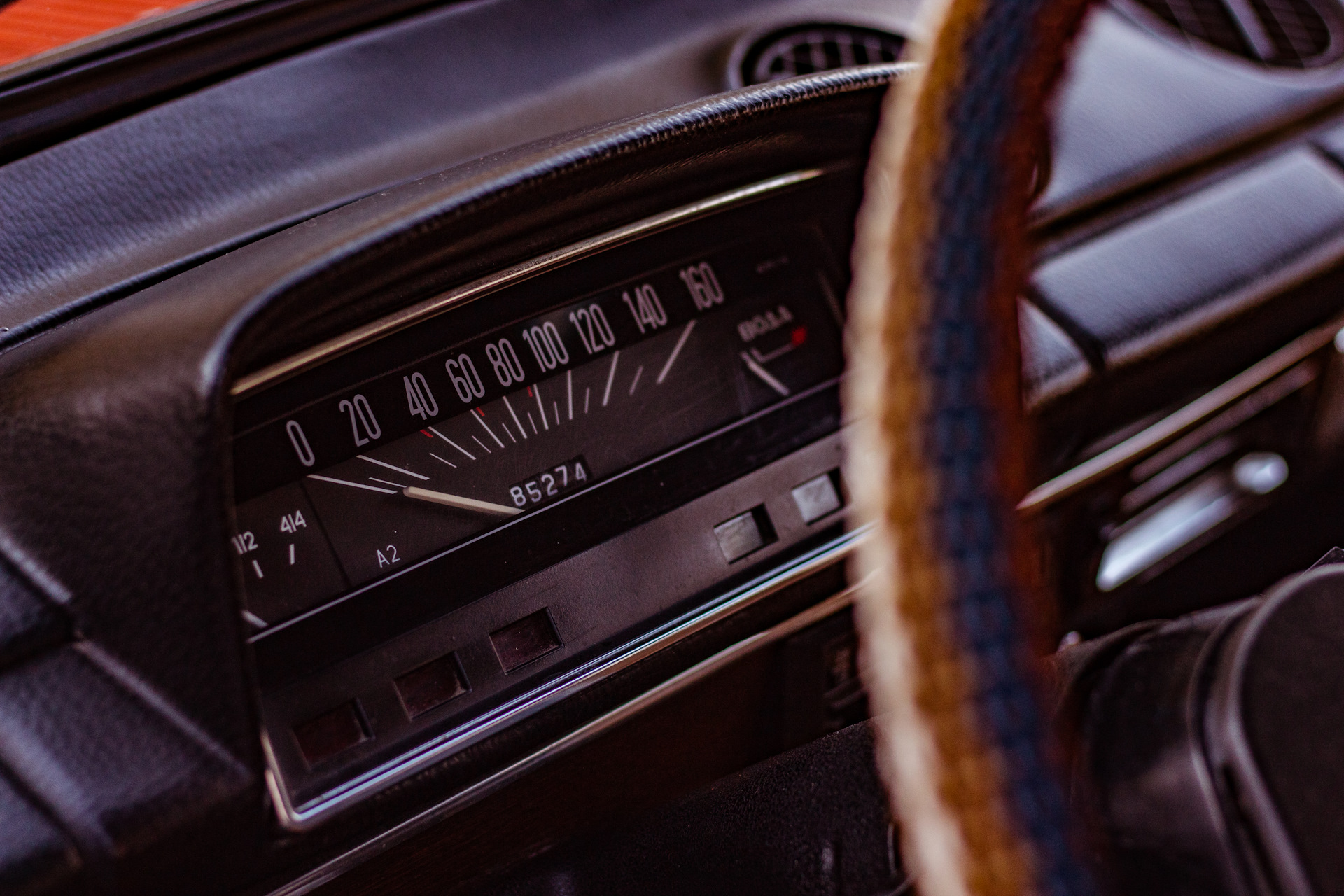

Снимаем приборную панель с автомобиля семейства ВАЗ 2101-07

Добавлено Мар 30, 2015 в Приборные панели

Без колебаний в плане ремонта авто ВАЗ 2101-07 можно именовать самыми ординарными посреди всех машин, которые выпускались автопроизводителем АвтоВАЗ. Конкретно за простоту ремонта и относительно невысокую цена запчастей модели ВАЗ 2101-07 и ценятся автовладельцами.

Но в этой статье мы не будем рассуждать о преимуществах вазовской классики. Нашей темой является процесс снятия приборной панели с таких автомобилей как ВАЗ 2101-06 «Жигули» и ВАЗ 2107 «LADA». Кстати, демонтаж торпедо может потребоваться не только лишь для выполнения тех либо других ремонтных работ, да и для тюнинга. К примеру, это может быть замена штатной подсветки на светодиодную (в качестве примера: тюнинг панели устройств ГАЗ 3110 «Волга»)

Сначала, конечно, мы разглядим снятие приборной панели с предшественника всех машин ВАЗ – автомобиля ВАЗ 2101. Отметим, что описанный ниже процесс корректен в отношении всех модификаций «Копейки»: 2101, 21011, 2102, 21013.

Итак, демонтаж торпедо с ВАЗ 2101 выглядит следующим образом:

Ставим автомобиль на ручной тормоз и отсоединяем от аккумуляторной батареи минусовую клемму.

Снимаем декоративно-защитный кожух вала рулевой колонки, для чего откручиваем соответствующие крепежные винты. Также снимаем и декоративную облицовку стоек лобового стекла.

Снимаем комбинацию приборов. Для этого с помощью прямой отвертки снимаем декоративную крышку гнезда радиоприемника и через него рукой отжимаем правый пружинный фиксатор щитка приборов. Аккуратно выталкиваем комбинацию приборов, отсоединяем от нее трос спидометра и колодки с проводами.

Поддеваем прямой отверткой переключатель отопителя, отсоединяем провода и снимаем его.

Отсоединяем провода, которые обеспечивают электропитание лампы освещения «бардачка». После этого откручиваем винты, крепящие боковые части «бардачка» к приборной панели.

Снимаем ручки рычагов управления отопителем.

Отворачиваем винты крепления приборной панели к поперечине передней части кузова, согласно схеме:

Откручиваем крепежные гайки: две из них находятся в проеме «бардачка», а две — в проеме комбинации приборов.

Снимаем приборную панель с автомобиля. Установку производим в последовательности обратной снятию.

Итак стянули вроде-бы все, теперь к работе:

Снимаем штатную приборку вместе с рулем. Съем приборной панели 2101 подробно приведен в руководстве по 2101. Руль можно не снимать, но тогда сильно возрастает неудобство при работе.

Примеряем приборную панель к посадочным местам на кузове. Сразу становятся видны различия в приборках 2101 и –06.:

Начинаем устранять перечисленные помехи:

Установка и рычажков печкии и места для несовпадающего крепления (рис.6)

Трос крана отопителя получается коротким. Посмотрев внимательно на конец троса, который одевается на рычаг крана отопителя видим – что он закручен колечком в 3 раза – вот он необходимый запас. Раскручиваем колечко – оставляя 1 виток (рисунок

С тросами разобрались. Теперь разберемся с местом для смещенного крепежа!

Изготавливаем П-образную скобу (рис.9)

Рисунок 9 – скоба для крепежа

И привариваем ее к намеченному месту для крепежа приборной панели –06. В итоге получается картина – рис.10

Рисунок 10 – Смещение точки крепежа

Теперь займемся подсосом – необходимо изготовить для него кронштейни разместить приблизительно в месте старого подсоса. Кронштейн изготавливается по чертежу TheForesterа (зы:отдельное спасибо!)

Рисунок 11 – Самодельный кронштейн для подсоса

Рисунок 12 – Кронштей хенд-мейд для подсоса

Привариваем этот образец очумелых рук к поперечине:

Рисунок 13 – Приварено к поперечине

После сварочных работ не забываем грунтовать воизбежание ржавления.

В изготовленный кронштейн вставляем трос с подсосом и вкручиваем концевик.

Есть еще один важный момент – т.к. спидометр в 2106 смещен правее чем в 2101, то надо перезавести трос сидометра по другому (см. рис.14), однако в силу того что трос 2101 длиннее, то в новом месте длина его оказывается чрезмерной и после установки панели из-за превышений радиусов изгибов троса может дрожать стрелка спидометра, поэтому рекомендую завести трос от 2103, 2106 имеющий меньшую длину.

Рисунок 14 – расположение троса спидометра

На этом, собственно и заканчивается механическая часть установки и начинается электрическая:

Прикручиваем датчик указателя давления масла с тройником (рис.4) и затягиваем провод от датчика в салон , не забываем одеть пыльник (2101-3724114 рис.4). Затягиваем провод от клеммы К – катушки зажигания в салон Выполняем соединение с жгутом приборной панели 2106 Схема соединений при подсоединени новых приборов может сильно отличаться от модели к модели в в силу различия в расцветке цветов проводов бортсети, да и самого жгута приборки 2106, поэтому правильным будет смотреть свою схему по-месту и производить соответствующие соединения.

Вкратце опреция сводится к банальному пересоединеию проводов. В 2101 имеют место 2 разъема по 6 контактов слева и справа, в 2106 – левый разъем имеет 8 контактов, а правый тоже 6 как и 2101.

Пересоединение левого разъема:

из имеющегося левого разъема 2101 отгибая стопорную пластину контакта вытягиваем контакт и вставляем в соответствующее гнездо нового 8 контактного разъема. Соответствие определяем по бумажной схеме своей 2101 и 2106 жгута. Часто и густо бывает что цвета проводов на бак (на контакт КЛ и реостат) перепутаны – в схеме указан один вариант а по факту наоборот. Переставив все 6 контактов левого разъема 2101 в новый 8 контактный, доставляем еще 2 провода с контактами предварительно затянутыми нами в п.1,2.

Отход от производства – старый 6 контактный разъем 2101.

Пересоединение правого разъема:

В принципе количество и перечень проводов тут одинаковы, и казалось бы конструкторвы ВАЗа должны были оставить последовательность проводов аналогично нашей 2101 (с целью унификации), — но НЕТ, уважаемые конструкторы решили хоть немного, но добавить гемора таким Кулибиным как Вы и я, поэтому тут тоже требуется изучение обоих схем, поиск соответствий и перестановка контактов. Переставляем чтобы было более понятно из старого 6 конт разема в пустой 6 конт разъем снятый нами ранее в предыдущем абзаце текста.

Подключение кнопок проблем, я думаю, не вызовет.

Так как разговоры разговаривать на бумаге-это очень хорошо, но хочется и что-то для примера, то на рисунке 15 приведена схема подключения к проводке ВАЗ 2101 (именно 2101). Использовать схему следует как ориентировочную, не забывая о возможных отличиях по факту. Я думаю она поможет вам быстрее разобраться.

Аэрография, как радикальный и простой способ изменить «Копейку»

Самое просто косметическое средство сделать свою «Копейку» неповторимой и уникальной внешне и для всех – это аэрография, о которой невозможно промолчать.

Интересная покраска и винилы – действительно важные компоненты экспериментов, если речь идет именно о ВАЗовском первенце.

Автографика солидных авто подчеркивает личные предпочтения или статус владельца, аэрография на «Копейке» — своеобразный способ «оторваться». Любители часто изображают на «Копейке»… копейку.

Художник Андрей Бильжо тоже смело разрисовал свою «Копейку».

По его словам, он радует пассажиров городского транспорта.

На свой ВАЗ 2101 граждане, щедрые на идеи, поселяют домашних кошек, с откормленными брюшками и голодными глазенками.

И диких, свободолюбивых тигров.

Но не только внешняя часть кузова авто поддаётся аэрографии.

Аэрографией украшают даже подкапотную, которая, «усыпанная» кристаллами и камушками, смотрится сюрреалистично.

В целом, подытоживая все сказанное, нужно сказать, если новую иномарку страшно испортить, а на очень старый ретро- Rolls-Royce боятся дышать, то Лада-01 – тот уникальный автомобиль, который никто не боится испортить, поэтому любой его тюнинг характеризуется невероятной смелостью.

То, что на фото тюнинг ВАЗ 2101 просто поражает воображение многих автолюбителей — основное доказательство правильности решения, проводить возрождение легендарной «копейки». Заслуженную популярность модернизация автомобиля приобрела благодаря простоте конструкции, хорошим динамическим качествам, дешевизне, неприхотливости и ремонтопригодности.

Переделка кузова «копейки» — процесс довольно не простой. Часто он сопровождается усилением жесткости конструкции. Выполняется это при помощи дополнительных дуг, балки. Благодаря глубокому кузовному тюнингу (который чаще всего и делают), достигается кардинальное изменение внешнего вида авто.

Простая на первый взгляд решетка, расположенная вдоль всей передней части машины, будет выглядеть достаточно стильно

При выборе решетки стоит обратить внимание на величину ячеек. Лучше, если они будут не крупными. Сделать дизайн автомобиля более спортивным и агрессивным поможет установка нового объемного бампера, который также улучшит аэродинамические параметры авто

Сделать дизайн автомобиля более спортивным и агрессивным поможет установка нового объемного бампера, который также улучшит аэродинамические параметры авто.

Модернизация фар автомобиля может быть проведена при помощи:

покраски подложки;
покраски маски;
тонировки;
установки светодиодной ленты;
замены штатной подсветки.

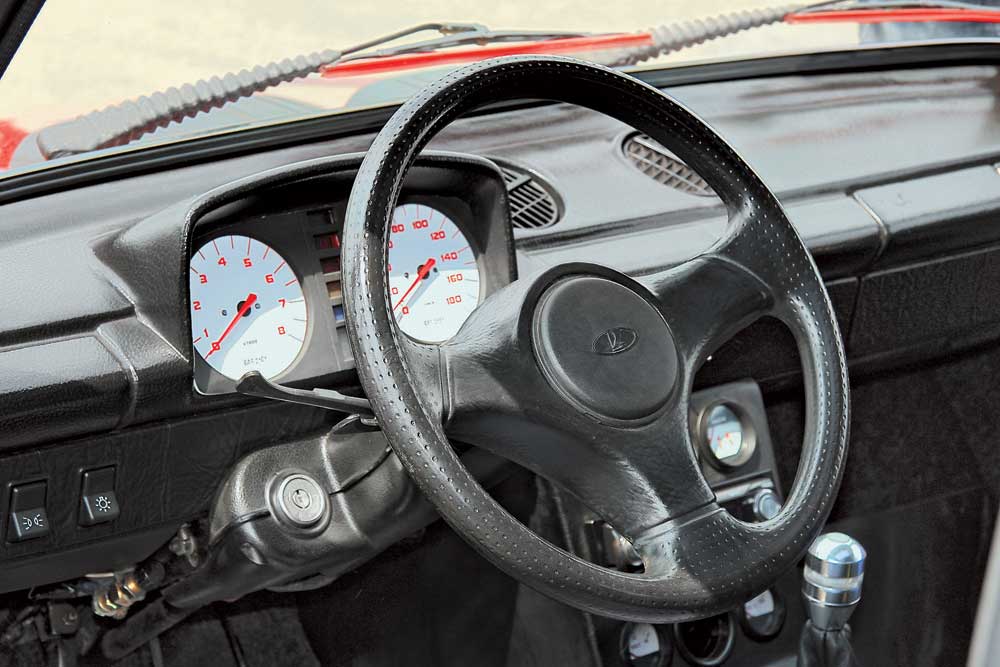

Техника проведения тюнинга торпеды «копейки»

Безусловно, приборная панель ВАЗ-2101 много лет назад смотрелась интересно, но в настоящее время она устарела и морально, и практически. Именно этот факт ориентирует владельцев авто рассмотреть варианты действий, направленных на тюнинг торпеды ВАЗ-2101.

Опытные мастера указывают, что существует два варианта. Первый вариант предполагает установку крутой торпеды, снятой с иномарки.

К сожалению, такой вариант впечатляет лишь немногих. Во-первых, он обойдётся вам в кругленькую сумму, не всегда оправданную. Во-вторых, некоторые торпеды с иномарок категорически не подходят для «копейки», поэтому внедрить панель приборов на освободившееся место будет достаточно затруднительно. Если даже всё удастся, вряд ли это будет сопровождаться высокой эстетикой.

Второй способ предполагает внедрение торпеды, снятой из другого авто марки ВАЗ. Это более практичный способ, поскольку возможно подобрать оптимальный вариант для успешной замены.

Подготовительная работа

Чтобы найти подходящую панель приборов ВАЗ-2101, а затем провести тюнинг своими руками, важно собрать сведения относительно того, какие панели приборов установлены на других «сородичах» ВАЗ-2101. Наиболее популярной считается торпеда, установленная , поскольку она оснащена тахометром

Однако, смотря правде в глаза, назвать её максимально выгодным вариантом для проведения тюнинга панели приборов ВАЗ-2101 не совсем разумно

Наиболее популярной считается торпеда, установленная , поскольку она оснащена тахометром. Однако, смотря правде в глаза, назвать её максимально выгодным вариантом для проведения тюнинга панели приборов ВАЗ-2101 не совсем разумно.

Торпеда ВАЗ-2105 имеет специальные механизмы, обеспечивающие обдув стекла, но при этом она лишена того же желанного тахометра.

Рассмотрев все варианты панели приборов автомобилей ВАЗ, можно сделать вывод, что оптимальным вариантом считается торпеда «семёрки», которая имеет в наличии тахометр, при этом дополнительно оснащена на заводе центральным воздуховодом и системой отопления, обеспечивающей поддержание комфортных условий в салоне авто.

Теперь, когда выбор сделан, можно приступить к практической части замены торпеды ВАЗ-2101 своими руками.

Сначала, вам придётся направить усилия на демонтаж старой торпеды. Осуществлять такие действия следует аккуратно, без поспешности.

Алгоритм действий будет сопровождаться такой последовательностью:

снятие щитка приборов;
демонтаж полки бардачка;
выкручивание крепёжных элементов, фиксирующих панель к моторному отсеку;
демонтаж троса.

После этого вам следует перейти к следующему демонтажу рулевой колонны. Она также зафиксирована четырьмя гайками, которые вам, безусловно, нужно отвинтить, после чего ослабить винт, обеспечивающий крепление вала к редуктору.

Прежде чем осуществлять следующие действия, откройте капот своей «копейки», снимите весь педальный узел. В связи с тем, что частично затрагивается радиатор, полезно слить с него заранее весь тосол.

Установка новой торпеды

После завершения подготовительной части, смело приступайте к более ответственной части, которая вам за все ваши старания и усилия обеспечит невероятный позитив от полученного результата, проведённого тюнинга панели вашей ВАЗ-2101.

Как снять панель приборов на ВАЗ 2107? Это пригодится рано или поздно »

Как снять панель приборов на ВАЗ 2107? Это пригодится рано или поздно

Наступает момент, когда это нужно сделать, а как снять панель приборов на ВАЗ 2107 вы не знаете. Причин для этого может быть много, это замена перегоревшей лампочки подсветки приборов, не работает один или несколько приборов, нужно заменить трос спидометра и многие другие подобные моменты. Обращаться в автосервис по поводу смены перегоревшей лампочки должно быть стыдно для владельца.

Это сделать под силу даже начинающим водителям. Практически всем мужчинам периодически приходится работать отвёрткой и другими инструментами со сложной бытовой техникой или другими приборами. Если это получается, то можно смело браться за демонтаж «приборки» с вашей семёрки.

Как снять панель приборов на ВАЗ 2107 рассмотрим в этой статье. Она поможет всем, кто ранее с этим не сталкивался, самостоятельно снять, а затем установить обратно щиток приборов ВАЗ 2107. Принципиальных различий в снятии и установке этой детали кузова для моделей разных годов выпуска нет. Алгоритм проведения такой операции одинаков для карбюраторных и инжекторных моделей.

Особенности «приборки» на семёрке

Этот узел в салоне автомобиля предназначен для подачи различной информации водителю в процессе эксплуатации автомобиля.

Она информирует о скорости движения, показывает пройденный автомобилем путь, сигнализирует о возникновении неисправностей в основных узлах и агрегатах машины.

Так в её состав добавлен вольтметр, показывающий напряжение бортовой сети машины, эконометр, помогающий продолжать движение в наиболее экономичном режиме.

Для моделей с инжекторным двигателем в «приборке» предусмотрен сигнализатор исправности силового агрегата. Конструкторами было изменено крепление сигнальных ламп.

Если в старых моделях к каждой из них подводились провода, то в этой модели они отсутствуют.

Процесс снятия для этой модели несколько отличен от остальных автомобилей. Например, у ВАЗ 2106 для её снятия нужно отжать защёлки, после этого она легко вынимается из установочного места. Остаётся только снять проводку и отсоединить трос спидометра для полного снятия панели. У такой модели, как ВАЗ 2105 принцип уже совсем другой. Установка её в гнезде фиксируется крепёжными винтами.

«Семёрка» имеет совершенно иную панель в сравнении с предшественницами, которая отличается не только внешним видом, но и способом её установки. Каких-то особых инструментов для снятия и установки не требуется. Вполне достаточно стандартного набора шлицевых и крестообразных отвёрток. Этого вполне достаточно для выполнения этой операции.

Порядок снятия и установки

Перед тем как начать работы по снятию, необходимо обесточит автомобиль. Для этого достаточно отсоединить минусовую клемму с аккумуляторной батареи. Кому-то достаточно выключить «массу», кто-то просто снимает клемму. Далее порядок будет таким:

Снятию будут мешать ручки управления вентиляцией салона и краном подачи охлаждающей жидкости в радиатор печки. На помощь в этом случае приходит отвёртка;
Следующим шагом будет освобождение рукоятки сброса суточного пробега. Он находится с правой стороны «торпедо» возле выключателя аварийной сигнализации. Нужно отвинтить гайку крепления, снять её вместе с шайбой и утопить внутрь панели;
С правой стороны «приборки» в районе рычагов управления отоплением и вентиляцией, имеется заглушка, которую нужно снять. С этим хорошо справляется тонкая шлицевая отвёртка. Под заглушкой имеется саморез, его нужно выкрутить;
После этого нужно легонько потянуть на себя правую сторону панели. Вытащить её далее пока не представляется возможным. Этому мешает трос спидометра, шланг эконометра и провода;
Трос спидометра фиксируется рифлёной гайкой, которая отвинчивается без особых усилий. Единственная проблема, которая может «испортить» имидж ремонтника, это наличие смазки на оболочке троса спидометра. Поэтому лучше эту операцию выполнять в перчатках. Выполнять демонтаж троса лучше всего с правой стороны панели или сверху, в других местах сделать это будет невозможно;
Далее нужно освободить от шланга, который подводит вакуумное разрежение к эконометру. Он крепится без хомутов, нужно просто потянуть его на себя. Может потребоваться приложения некоторого усилия;
На этом процедура снятия не закончена, щиток удерживается проводами. Они объединяются в разноцветные пластиковые разъёмы. Освобождая их, запомните, как они были расположены, чтобы потом при сборке правильно установить на место.

Что можно переделать в «Шестерке»

Если у вас «Шестерка», тюнинг можно делать различными способами – всё зависит от того, сколько вы на это готовы потратить денег, сил и времени. Одним и наиболее простых и доступных средств является аэрография – многие делают тюнинг ВАЗ 2106 при помощи креативного подхода и красок поярче.

Тюнинг ВАЗ 2106 делают, меняя конструкцию капота автомобиля, устанавливая новый пластиковый обвес, выбирая вместо штатной оптики альтернативную.

Встречаются очень интересные и необычные решения в этом плане.

Обивка салона автомобиля может полностью копировать лимузинную – для этого некоторые владельцы выбирают велюр или бархат.

Приборную панель оформляют в том же духе – она выглядит необычно и винтажно. В неё даже вмонтирован небольшой телевизор с кинескопом. Сверху над водителем расположены колонки акустической системы.

О том, как можно усовершенствовать оптику, мы говорили выше – на видео вы видите, как это выглядит у «Шестерки»

Главная панель приборов ВАЗ 2101

Органы управления ВАЗ 2101 их назначение и описание

1 – выключатель наружного освещения, включает габаритные огни и фонарь подсветки номеров при включенном зажигании.

2 – выключатель подсветки главной панели приборов.

3 – резерв.

4 – рычаг переключателя света фар при включенной кнопке 1:

– I – фары выключены;

– II – включен ближний свет фар;

– III – включен дальний свет фар. Дальний свет фар можно включить перемещением рычага на себя вдоль рулевой колонки.

5 – рычаг обозначения поворотов (вправо или влево соответственно).

6 – место для ключа зажигания.

7 – главная панель приборов ВАЗ 2101.

8 – выключатель звуковых сигналов.

9 – рычаг переключателя стеклоочистителя и омывателя имеет 3 положения:

I – выключено;

II – стеклоочиститель работает прерывисто;

III – постоянная работа;

При нажатии рычага на себя, включается омыватель лобового стекла.

10 – декоративная крышка гнезда радиоприемника.

11 – обдув лобового стекла.

12 – трехпозиционный переключатель электрического вентилятора отопления.

13 – рычаг управления краном отопителя, регулирует подачу охлаждающей жидкости от двигателя к радиатору отопления салона.

14 – рычаг управления притоком.

15 – пепельница, самая востребованная вещь для тех кто курит в салоне машины.

16 – бардачок со светом, который включается при его открывании (зажигание включено).

17 – левая панель приборов с кнопками.

18 – ручка открытия замка капота.

19 – блок предохранителей электрических цепей автомобиля.

20 – патрон подключения переносной лампы.

21 – педаль сцепления.

22 – педаль тормоза.

23 – рукоятка управления воздушной заслонкой карбюратора. При вытянутой рукоятке воздушная заслонка закрыта, при утопленной – открыта.

24 – педаль газа.

25 – прикуриватель.

26 – рычаг переключения передач КПП.

27 – рычаг стояночного тормоза.

28 – контрольная лампа резерва топлива, говорит о том что пора ехать на заправку, при этом в баке должно быть 4–6,5 л бензина.

29 – самый дорогой указатель — уровень топлива.

30 – спидометр.

31 – указатель температуры жидкости в системе охлаждения двигателя, не допускайте перехода стрелки в красный сектор. Если такое случилось то первым делом проверьте термостат и натяжение ремня генератора.

32 – контрольная лампа включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке. Если включено зажигание,

лампа загорается красным мигающим светом при поднятом вверх рычаге стояночного тормоза. Лампа горит постоянно – уровень тормозной жидкости в бачке ниже нормы, проверьте тормозную систему автомобиля.

33 – контрольная лампа давления масла в системе смазки двигателя. Загорается красным светом при включении зажигания и при работающем двигателе, если давление в системе смазки недостаточное.

34 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет сразу после пуска двигателя. Если

лампа горит при работающем двигателе, то проверьте натяжение ремня генератора или сам генератор.

35 – счетчик пройденного пути.

36 – контрольная лампа включения указателей поворота, включается при включении поворотника.

37 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

38 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

Popularity: 16%
