Печка на уаз патриот: замена вентилятора, салонного фильтра, термостата

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.

Прочтите также:

— Тюнинг УАЗ Буханка — делаем из простого автобуса эксклюзив — Тюнинг УАЗ Хантер — блажь или необходимые доработки? — Как поднять УАЗ «Буханку» — Багажник на Ниву своими руками — Прицеп на УАЗ своими руками — Эффективны ли гусеницы для Нивы?

comments powered by HyperComments

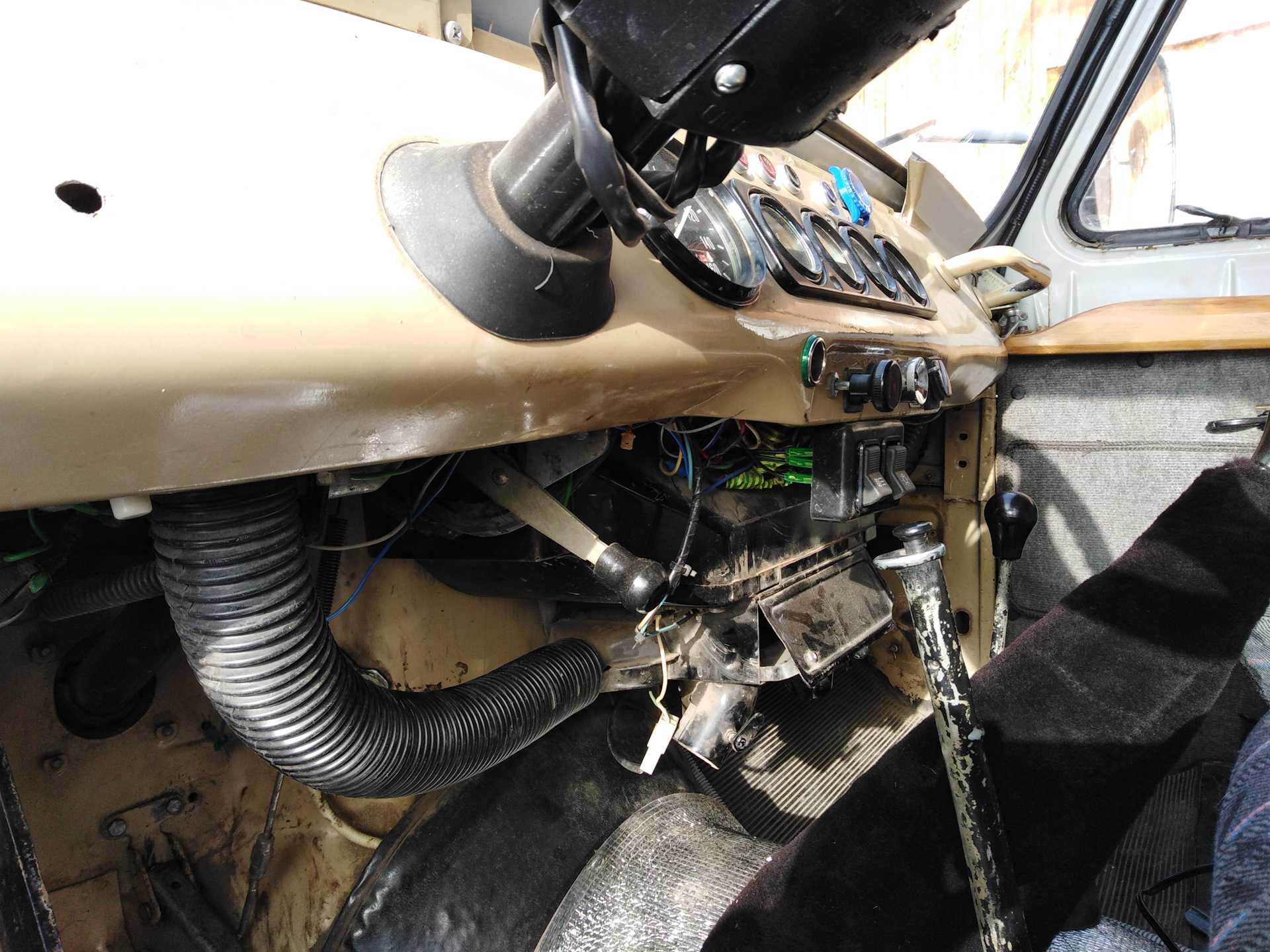

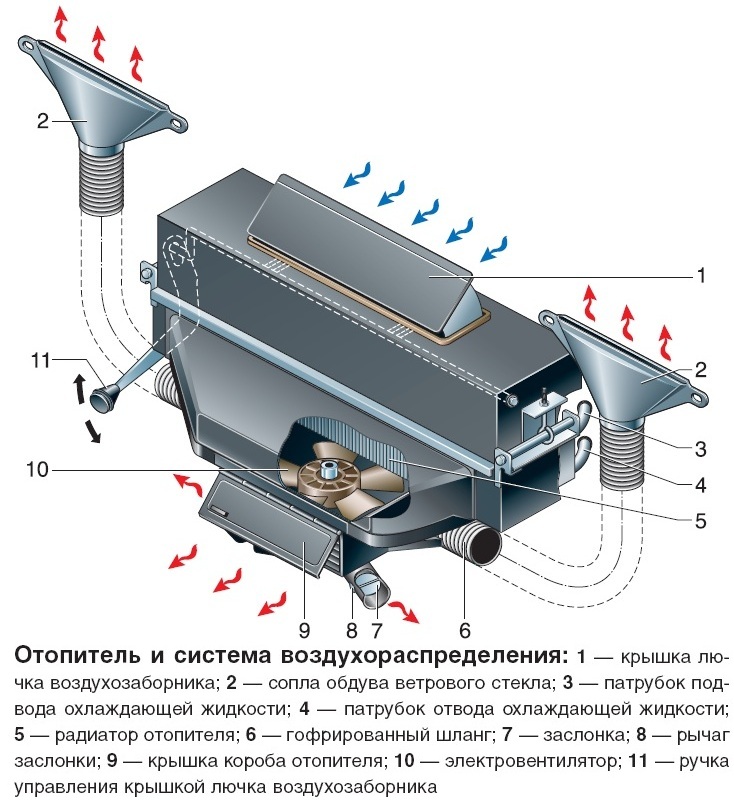

Снятие отопителя

Сливаем охлаждающую жидкость системы охлаждения двигателя

Отсоединяем наконечники проводов от выводов резистора, как указано выше

Разъединяем колодку проводов электровентилятора и вынимаем из нее провод в белой изоляции

Снимаем с обоих патрубков отопителя гофрированные шланги

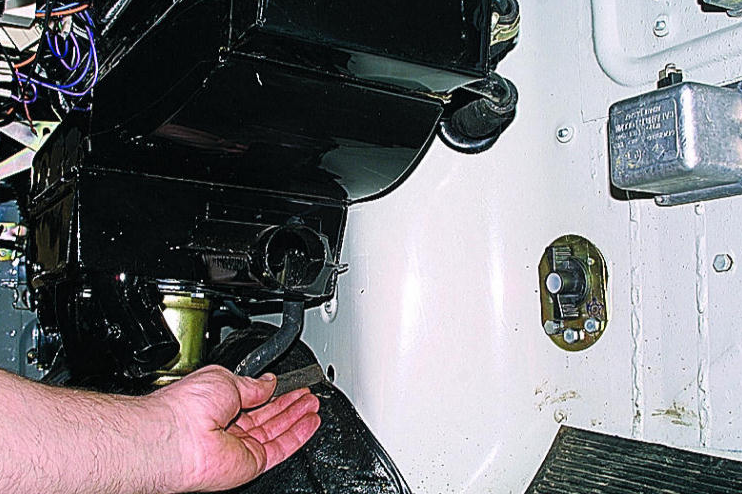

Выводим из отверстия в перегородке моторного отсека шланг слива дождевой воды

Ослабляем затяжку хомутов и снимаем шланги с патрубков радиатора отопителя

Откручиваем ключом на 10 гайку стяжки с правой стороны отопителя (моторедуктор стеклоочистителя снят для наглядности)

Снимаем со стяжки крючок пружины педали газа и откручиваем гайку стяжки с левой стороны

Устанавливаем отопитель в обратном порядке и заполняем систему охлаждения жидкостью

Снятие радиатора отопителя

Снимаем отопитель, как описано выше

Снимаем приклеенную резиновую прокладку и вынимаем радиатор из короба отопителя

Устанавливаем радиатор в обратном порядке

Снятие выключателя электродвигателя отопителя

Крестовой отверткой откручиваем два винта крепления выключателя, удерживая их гайки тонкими плоскогубцами

Отверткой откручиваем винты крепления их наконечников к выключателю

Устанавливаем выключатель в обратном порядке, подсоединяя провода по порядку

Возможные неисправности

Для начала рассмотрим основные неисправности системы отопления на УАЗ 469:

1. Воздуховоды устройства не герметичны. Из-за этого есть вероятность потери тепла, соответственно, печка УАЗ будет дуть недостаточно.
2. Утечка антифриза из радиаторного устройства. В том случае, если в конструкции устройства произошел пробой, его надо будет менять.
3. Радиаторный узел забит, из-за этого воздух не сможет поступать в салон. Если есть возможность, то радиатор печки можно попытаться прочистить.
4. Также проблема отсутствия воздуха может проявиться в том случае, если один из патрубков воздуховода забился. К примеру, причина может заключаться в попадании листьев, травы и прочего мусора в систему.
5. Потек кран отопителя. Проблема решается путем замены этого элемента системы.
6. Если отопитель вовсе не работает, то причина может крыться в выходе из строя электродвигателя или перегорании предохранительного элемента, отвечающего за его работу. Если сломался электромотор или предохранитель, то эти компоненты подлежат замене.

Фотогалерея УАЗ 31519

УАЗ в Санкт-Петербурге

• Автосалоны УАЗ в Санкт-Петербурге
• Автозапчасти УАЗ в Санкт-Петербурге
• Автосервисы УАЗ в Санкт-Петербурге
• Авторазборки УАЗ в Санкт-Петербурге

Новости УАЗ

14.02.2020УАЗ откажется от рессор, но оставит задний мост

На Ульяновском заводе идет разработка новой платформы для будущей линейки автомобилей УАЗ. Как стало известно, платформа сохранит рамную конструкцию и задний мост, при этом лишится рессор. Передняя ось будет пружинная, независимая

подробнее

05.02.2019В 2018 году в России закрылось 40 дилерских центров

На январь 2019 года, в России насчитывается 3450 официальных дилерских центров по продаже и обслуживанию автомобилей. Это на 40 центров меньше чем было в январе 2018 года

подробнее

13.09.2018УАЗ Патриот оснастят «автоматом»

В 2019 году Ульяновский автозавод планирует оснастить внедорожник УАЗ Патриот автоматической трансмиссией и внести ряд изменений в конструкцию «долгожителя».

подробнее

12.04.2016Отечественный авто производитель УАЗ разрабатывает кроссовер

В 2020 году авто производитель УАЗ выпустит кроссовер с несущим кузовом под индексом «3170». Так как модель будет другого класса, соответственно конкурировать с тяжелым рамным «Патриотом» не будет.

подробнее

27.02.2015УАЗ Хантер уходит с песней

Легендарный российский внедорожник УАЗ Хантер в конце 2015 года покинет конвейер. По традиции прощания с культовыми автомобилями, Ульяновский автомобильный завод запустил в серию спецверсию модели с символичным названием «Победная серия».

подробнее

18.11.2014Обновленный UAZ Patriot доступен в автосалонах дилеров

С 17 ноября новое поколение Patriot доступно во всех дилерских центрах UAZ. Цена на обновленный UAZ Patriot с бензиновым двигателем стартует с отметки 649000 рублей, с дизельным — 719 990 рублей.

подробнее

01.10.2014УАЗ начинают принимать заказы на обновленный Патриот

С начала октября все официальные дилерские центры УАЗ начинают принимать заказы на обновленный УАЗ Патриот. Производство серийной версии автомобиля будет официально запущено на Ульяновском автомобильном заводе 7 октября, в продаже автомобиль появится в ноябре 2014 года.

подробнее

30.09.2013UAZ объявляет о старте продаж специальной серии Trophy

Начиная с сентября 2013 года, модельный ряд УАЗ пополнился специальной серией Trophy. В спецверсии Trophy можно приобрести UAZ Patriot, UAZ Pickup, UAZ Hunter и коммерческий автомобиль УАЗ 390995.

подробнее

13.08.2013UAZ Patriot обновляется

6 августа 2013 года с конвейера Ульяновского автомобильного завода сошел первый серийный UAZ Patriot 2014 модельного года.

подробнее

27.06.2013Представлен список машин для новой программы льготного автокредитования

Эксперты составили примерный список автомобилей, которые подпадают под условия новой программы льготного автокредитования. Подчеркнем, что список примерный, основанный на нынешних ценах на новые машины в России. В рамках прошлой программы официальный список моделей был сформирован Минпромторгом.

подробнее

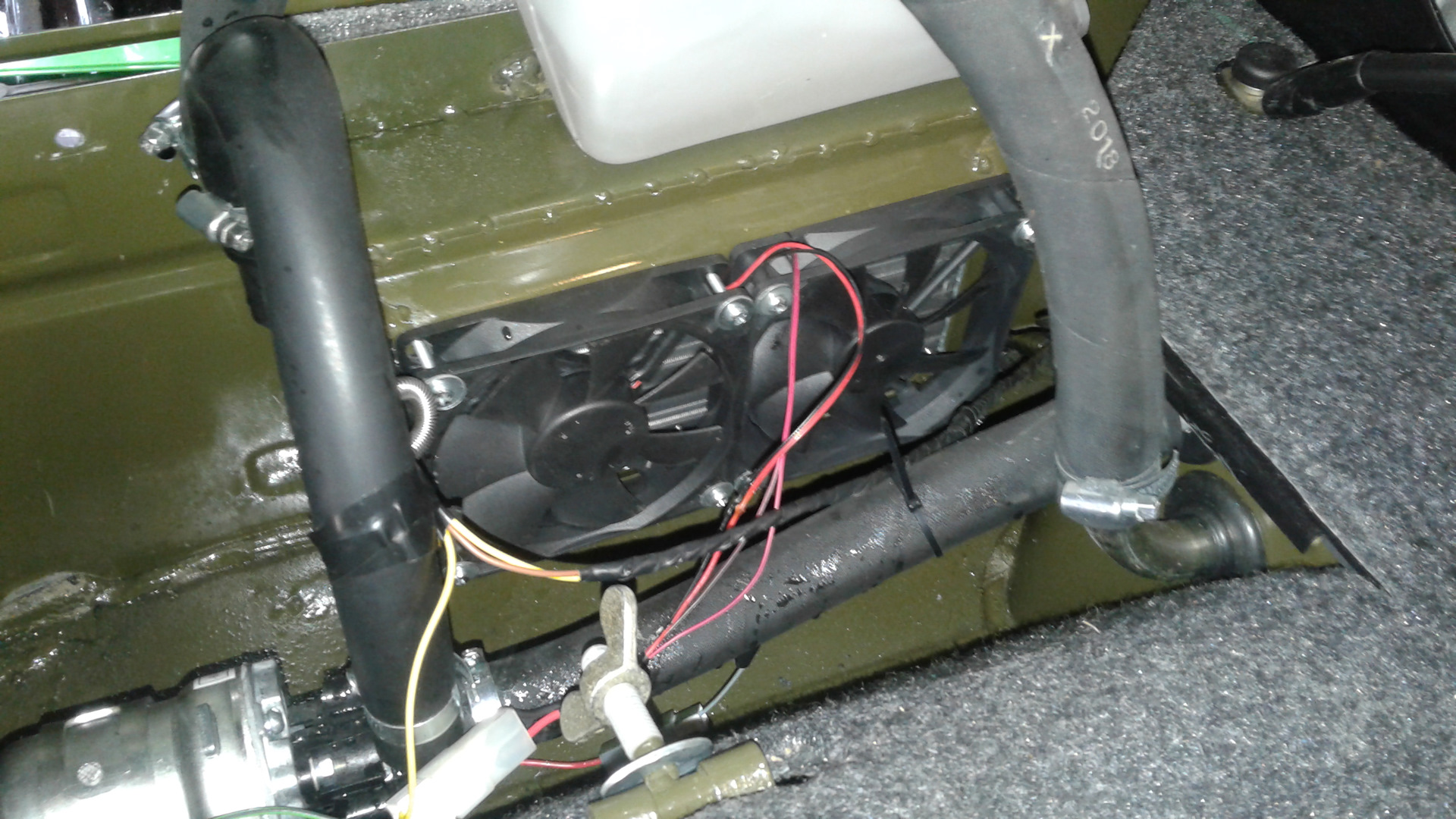

Установка дополнительной печки на уаз 469

Так как у нас в Сибири зимы не совсем гуманные было принято решение о установке второй печки в машину. Изучив просторы интернета. советы бывалых было решено поставить под задние сиденья печь ( китайску с 6-ю выходными диффузорами, трех скоростную с двумя крыльчатками). Было закуплено: -печь — 3000р -шланг для системы охлаждения армированный 5 метров -500р — хомуты на 32 — 10 шт (примерно на 150-250 р.) — тюбик герметика — 50 р. — отводы металлические водопроводные на 15 мм 5 шт — 150 р. — помпа газелевская на 18 мм — 950 р.

На установку ушло у меня примерно 10 часов так как делал один, не торопясь местами размышляя о том как и куда все же это внедрить…

Печь подцепил последовательно. таким образом. что подача идет на верхний патрубок родной печи, из нее выходит и идет по шлангу в печь которая сзади, после чего возвращается в нижний патрубок крана. газелевкую помпу поставил на нижний патрубок крана в моторном отсеке закрепил на рамке АКБ.

результат замечательный. в машине можно в футболке ездить…

PS. если кому интересно могу выложить фотки…

При кривых руках срок службы этого устройства 15 минут — закрывается кран печки и включается задняя (на козелях), через 15 минут насос зажаривается. А не надо так делать. Печки должны быть параллельно, с отдельным (лучше эм, пневмо или еще как) клапаном на заднюю. У меня стоит именно так (пришлось, разумеется, сделать тройники — купил на рынке стандартные водопроводные железяки и скрутил), и ничего, не накрывается. Эффект же — ташкент в натуре, собачник (там 10 кубометров!) прогревается до +25 при -20 на улице.

доп провода и место откуда тосол может побежать на асфальт. На внедорожнике это не приемлимо.

Да ладно, ене так оно страшно. Проводов там один, мест — ноль (хомуты надо нормальные ставить. ).

При правильном подключении напора помпы вполне хватает что бы прокачать обе печки без доп насоса.

Только не на хх. При езде — хватит, при стоянке — все жадные козелисты зажарившие насос стоят и борются с жабой. но жаба, конечно, все равно побеждает.

запитывается отдельной клавишей.

по штату насос включается вместе с задней (салонной) печкой. Я себе отдельный свич поставил, чтоб летом можно было включать вентилятор печки но не ее нагрев и насос.

Дополнительный резистор

Отыскать на UAZ Hunter дополнительный резистор, из-за которого также может плохо работать печка, не сложно. Его устанавливают со стороны руля в подкапотном пространстве непосредственно на корпусе отопителя. Если возникли сложности, тогда найдите провода мотора печки, и двигайтесь по ним. На резистор выходит провод розового и коричневого цвета. Добраться до него не очень легко, но можно. В работе вам пригодится плоская отвёртка и ключ на 8.

• Сначала отключите от аккумуляторной батареи минусовую клемму. Полностью снимать АКБ вовсе не обязательно;
• Открутите 2 гайки, которые удерживают клеммы резистора. Их теперь также откиньте в сторону;
• Открутите теперь ещё 2 винта. На них крепится непосредственно сам резистор и удерживается на корпусе печного оборудования автомобиля;
• Резистор можно снять. Ремонту старое устройство не подлежит. Требуется обязательная замена.

В случае с проблемным резистором, из-за которого не работает печка на Hunter, решить всё своими силами не составит большого труда. Тут главное отыскать и добраться до резистора. Снять его довольно просто, а установка осуществляется просто в последовательности, обратной демонтажным работам. Даже начинающий автомобилист справится без особого труда.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ «буханка» представляет собой:

• гидравлический привод;
• рабочий тормоз;
• ручной тормоз.

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно — для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза «буханки»

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ «буханка» барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Причины неисправностей

Для начала следует разобраться, почему может плохо греть печка на UAZ Hunter. Многое зависит от того, как именно проявляются симптомы неполадок. У некоторых печка вроде работает, но дует откровенно слабо, даёт недостаточно горячий воздух, чего объективно не хватает для обогрева пассажиров. В других ситуациях печка попросту дует холодным, и никакие регулировки и манипуляции со стороны салона не помогают изменить температуру. Но бывает и так, что отопитель перестаёт функционировать вообще. Печка не включается, вентилятор не вращает, и тёплый воздух не проникает внутрь салона. Источниками неприятностей такого плана могут выступать различные элементы отопления в UAZ Hunter. Искать причину нужно среди таких компонентов:

• термостат,
• дополнительный резистор,
• электровентилятор,
• радиатор,
• краник печки и пр.

Прежде чем разбирать часть автомобиля, пытаясь отыскать и заменить тот или иной элемент, начать рекомендуется с банальной проверки плавких предохранителей, а также целостности проводки и работоспособности самого регулятора печки. Дело всё в том, что предохранитель может сгореть в связи с коротким замыканием или резкой кратковременной перегрузкой, которая не связана с серьёзной поломкой. А поскольку предохранитель не даёт печке получать питание, работать она не сможет. Также нельзя исключать обрыв проводки и нарушение контактов. По возможности рекомендуется проверить состояние доступной без серьёзных демонтажных работ проводов и контактов. При необходимости зачистите их, замените часть проводки и повторите попытку запуска.

Ещё одной достаточно банальной, но при этом весьма распространённой причиной считается недостаток жидкости охлаждения в системе отопления. Проверить это можно через расширительный бачок. Если уровень низкий, долейте недостающее количество и проверьте, будет ли теперь печка на Hunter работать хорошо. Нормой считается, когда уровень располагается на 3-4 сантиметра выше, чем метка Min на расширительном бачке. Если охлаждающая жидкость быстро расходуется, наверняка где-то произошла утечка. Нужно проверить состояние патрубков и герметичность самого расширительного бачка. Течь может образоваться и в более труднодоступных местах, где без демонтажа уже не обойтись.

Помимо неисправностей, печка может плохо работать из-за своих конструктивных особенностей. Все владельца UAZ Hunter признают, что изначально на машине стоит откровенно слабый отопитель со своими заводскими недостатками. Наиболее эффективным решением проблемы считается замена печки на более производительный аналог. Но можно также обойтись некоторыми доработками, о которых вы сможете узнать из этого материала.

Причины неисправностей

Для начала следует разобраться, почему может плохо греть печка на UAZ Hunter. Многое зависит от того, как именно проявляются симптомы неполадок. У некоторых печка вроде работает, но дует откровенно слабо, даёт недостаточно горячий воздух, чего объективно не хватает для обогрева пассажиров. В других ситуациях печка попросту дует холодным, и никакие регулировки и манипуляции со стороны салона не помогают изменить температуру. Но бывает и так, что отопитель перестаёт функционировать вообще. Печка не включается, вентилятор не вращает, и тёплый воздух не проникает внутрь салона. Источниками неприятностей такого плана могут выступать различные элементы отопления в UAZ Hunter. Искать причину нужно среди таких компонентов:

• термостат;
• дополнительный резистор;
• электровентилятор;
• радиатор;
• краник печки и пр.

Прежде чем разбирать часть автомобиля, пытаясь отыскать и заменить тот или иной элемент, начать рекомендуется с банальной проверки плавких предохранителей, а также целостности проводки и работоспособности самого регулятора печки. Дело всё в том, что предохранитель может сгореть в связи с коротким замыканием или резкой кратковременной перегрузкой, которая не связана с серьёзной поломкой. А поскольку предохранитель не даёт печке получать питание, работать она не сможет. Также нельзя исключать обрыв проводки и нарушение контактов. По возможности рекомендуется проверить состояние доступной без серьёзных демонтажных работ проводов и контактов. При необходимости зачистите их, замените часть проводки и повторите попытку запуска.

Ещё одной достаточно банальной, но при этом весьма распространённой причиной считается недостаток жидкости охлаждения в системе отопления. Проверить это можно через расширительный бачок. Если уровень низкий, долейте недостающее количество и проверьте, будет ли теперь печка на Hunter работать хорошо. Нормой считается, когда уровень располагается на 3-4 сантиметра выше, чем метка Min на расширительном бачке. Если охлаждающая жидкость быстро расходуется, наверняка где-то произошла утечка. Нужно проверить состояние патрубков и герметичность самого расширительного бачка. Течь может образоваться и в более труднодоступных местах, где без демонтажа уже не обойтись.

Помимо неисправностей, печка может плохо работать из-за своих конструктивных особенностей. Все владельца UAZ Hunter признают, что изначально на машине стоит откровенно слабый отопитель со своими заводскими недостатками. Наиболее эффективным решением проблемы считается замена печки на более производительный аналог. Но можно также обойтись некоторыми доработками, о которых вы сможете узнать из этого материала.

Кран отопителя

Также причиной плохой работы печки на Hunter может оказаться неисправный, сломанный или заклинивший печной кран. Автовладельцу не обязательно обращаться в автосервис, поскольку снять, проверить и при необходимости заменить краник печки можно своими руками. Для этого нужна плоская и крестообразная отвёртка и гаечный ключ на 10.

• Для начала отключите минусовую клемму на АКБ и слейте их системы охлаждения всю жидкость;
• На кране отопителя находятся два шланга отвода и подвода жидкости охлаждения. Для их снятия сначала нужно ослабить хомуты, а затем демонтировать сами шланги;
• Также ослабьте затяжку хомутов, которые крепят подходящие и отводящие шланги ОЖ к радиатору печки. Снимите с патрубков эти шланги;
• Открутите пару гаек шпилек, которые фиксируют на кузове кран печки;
• Теперь можно демонтировать непосредственно сам печной краник;
• На нём есть пара хомутов крепления шлангов;
• Снимите шланги;
• Уберите с краника прокладку-уплотнитель;
• Проверьте герметичность и целостность крана. Если он неисправен и непригоден к дальнейшей эксплуатации, купите аналогичный новый элемент;
• Замените прокладку краника печки;
• Соберите узел, действия в обратной последовательности.

Теперь можете проверять, изменилось ли что-то в работе печного оборудования на вашем UAZ Hunter. Если печка теперь функционирует и эффективно прогревает салон, вам удалось найти причину и самостоятельно её устранить.

Процесс установки

На практике демонтировать и снимать всегда намного легче, чем устанавливать. Потому к этому процессу следует подойти максимально ответственно и внимательно. В действительности обязательно делать дренаж. Но лучше с ним, чем без него. Если вы решите пойти по пути без дренажного отверстия, тогда первым делом потребуется установка лючка воздухозаборника. Его удаётся значительно проще закрутить, пока печка снята. Рассматриваться будет полный процесс установки, предусматривающий организацию дренажной системы.

• Сделайте разметку под сверление отверстия в кузове для установки дренажной трубки. Отверстия следует сразу обработать антикоррозийные составами, чтобы своими руками не создать очаг для распространения ржавчины по всему кузову;
• Новый отопитель прикручивается на своё законное место в Буханке;
• Вырежьте небольшую трубку. Один её конец потребуется развальцевать, чтобы получить достаточно широкое основание, внешне напоминающее воронку. Для этого можно взять металлический стержень, диаметр которого немного больше диаметра трубки, нагреть и вставить;
• Вокруг выполненного отверстия наносится автомобильный герметик. Трубка устанавливается воронкой в направлении вверх, и стык снова промазывается ещё один слой герметизирующего состава. С обратной стороны также потребуется зафиксировать трубку герметиком;
• После застывания герметизирующее средство полимеризируется, то есть станет прочным и устойчивым к механическим воздействиям. Плюс всё будет достаточно герметичным;
• В комплекте с печкой НАМИ идёт пара алюминиевых пластин. Они нужны в связи с тем, что систему управления воздухозаборниками на предыдущем этапе вы демонтировали. Потому сам воздухозаборник будет жёстко фиксироваться именно на этих пластинах. Когда печка установлена, сделать это будет не очень удобно, но можно;
• Установку следует осуществлять таким образом, чтобы по периметру между краями кузова автомобиля и лючком вашего воздухозаборника осталось пространство в виде небольшой щели. Зазора в 1 сантиметр будет более чем достаточно. Этот зазор позволит проникать встречному воздуху проникать в салон Буханки;
• Это не самый оптимальный вариант, поскольку в такой ситуации забортный воздух фактически не сможет поступать самотёком. Выходом из ситуации станет модернизация лючка воздухозаборника. Либо же придётся постоянно включать мотор печки;
• Теперь можно проложить магистраль для подвода жидкости охлаждения к отопителю. Проблема Буханки в том, что её создавали как машину для армейских потребностей, а потому весь комфорт предусмотрен только для тех, кто сидит в салоне. А в кабину поступает остаточное тепло;
• В этой модернизации нужно обеспечить комфорт для водителя и переднего пассажира. Тут потребуется соответствующим образом проложить шланги;
• Сначала от двигателя ведётся шланг к нижнему патрубку на переднем отопителе. Сюда же устанавливается кран печки, перекрывающий потоки движущейся жидкости охлаждения. Кран применяется стандартный, но можно установить и какой-нибудь водопроводный шарнирного типа. Сам кран предварительно демонтируется и переносится в салон, чтобы иметь возможность контролировать его работу, не покидая пределы автомобиля;
• Когда будете устанавливать краник, учтите расположение рычагов для осуществления управления. При повороте рычажка вправо кран должен открываться;
• Верхняя трубка, которая выводит охлаждающую жидкость из отопителя кабины Буханки, соединяется с нижним патрубком отопителя салона. Так как мы в итоге получим верхнюю точку в магистрали таким образом, то для ликвидации воздуха в систему потребуется дополнительно установить кран для выпуска лишнего воздуха;
• Аналогичный краник следует установить на выходе из отопителя салона. Это будет вторая наиболее высокая точка в системе. Лучше для таких целей использовать выпускной кран типа тройника системы охлаждения. ГАЗ выпускает отличные краники, подходящие для этих задач;
• Вход насоса двигателя потребуется соединить с верхним патрубком печки салона.

Установка практически завершена. Но работа ещё не закончена, поскольку остаётся электрическая составляющая.
