Замена подшипника передней ступицы уаз патриот

Шкворня на УАЗ: характеристика, замена и ремонт

Шкворень необходим для перемещения колеса машины в рамках установленных ограничений в рулевом механизме. Основной составляющей шкворня является сферический шарнир.

Обычная конструкция шкворня на УАЗ знаменита своими проблемами: каждый день необходимо проверять люфт, соединяющий поворотный кулак с шаровой опорой, контролировать наличие смазки, вовремя замечать проблемы с прокладками и устранять их.

Существует несколько видов шкворней:

с бронзовым вкладышем;
на подшипниках.

Рассмотрим шкворень с бронзовым вкладышем. Такой вариант является очень прочным, он не повредится, даже если сильно ударить подвеску. Эти детали хорошо показали себя на всех типов дорог. Шкворень с бронзовым вкладышем ставят на машины УАЗ 469 или УАЗ “буханка”, добиваясь отличных ходовых характеристик автомобиля. Когда машина пройдет обкатку на 2 тысячах километров, управлять ей станет легче. Чтобы установить деталь с бронзовым вкладышем, необходимо увеличить угол кастора для свободного вращения колес.

Управлять УАЗом становится намного легче благодаря шкворням на подшипниках, они очень практичны в использовании. Особенно если автолюбитель не намерен гонять УАЗ по сложным дорогам. Установка шкворня на подшипниках стоит дорого, поставить бронзовые вкладыши выйдет значительно дешевле. Перед монтажом детали необходимо установить рулевой демпфер или поставить передние колеса на баланс.

Ремонт и замена шкворневого узла

Смазывание шкворня УАЗ

Ремонт таких машин, как УАЗ, лучше всего осуществлять в автосалонах. Опытные профессионалы без особых проблем настроят все составляющие шкворня, устранят неисправности других деталей. Но некоторые автолюбители отлично могут починить автомобиль и без посторонней помощи.

Ремонт или замена шкворней на УАЗ Патриот проходит в несколько этапов:

подготовить инструмент, необходимый для снятия втулки;
автомобиль поставить на ручник, сзади рекомендуется опереть машину и поднять ее с помощью домкрата, с передней части снять колесо;
демонтировать кулак с поворота;
выкрутить шайбу соответствующим ключом, снять мешающие детали;
убрать втулки зажима;
снять шкворни;
убрать опоры из шаров, применив нужный инструмент;
вернуть все на место;
нанести специальный гель.

Подшипник ступицы УАЗ: последовательность работы при замене

При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.

Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.

Снимается колесо, выворачивается руль для доступного просмотра подвески автомашины. Суппорт тормоза снимают и вывешивают хомут или проволоку.
На наконечнике руля необходимо выставить шплинт для того, чтобы снять его и открутить гайку на данном наконечнике.
Для его снятия нужно воспользоваться специальными приспособлениями. Далее откручиваются болты крепления шаровых опор, ступица вынимается на себя.
На деревянное приспособление с расстоянием от земли в 10 см выкладывается стойка и приспособлением выколачивается ступица вместе с тормозным диском. Проводят разъединение этих частей.
Снимается металлический пыльник с целью быстрого подхода к внутренней обойме подшипника, которая выбивается из ступицы с помощью острого инструмента – зубила.
Металлической щеткой и чистой тряпкой протирают внутренности ступицы для очищения ее от грязи и смазочного материала. Новый пыльник надевается на свое место.
Стопорное кольцо вытаскивается из поворотного кулака, достается использованный подшипник. От пыли и грязи тщательно зачищаются канавки колец, вставляется новый подшипник до упора.

Для более тщательной посадки следует использовать в процессе работы с подшипником силиконовую смазку. Установка второго кольца, если все сделано правильно, не вызывает затруднений.

Каждый водитель должен систематически делать осмотр своего автомобиля, иметь под рукой необходимый чертеж, выявлять недостатки, осуществлять обслуживание тех или иных запасных частей.

Причины возникновения поломок

Залог надежности ступицы – регулярная диагностика ходовой системы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Основные причины поломки ступицы:

Агрессивная езда с резкими перепадами торможений и ускорений;
Превышение допустимой весовой нагрузки;
Передвижение по пересеченной местности и неровному дорожному покрытию;
Потеря колпачка: в этом случае центральная часть маховика быстрее покрывается коррозийным слоем и исчерпывает свой ресурс;
Заводской брак – в основном затрагивает ролики и шарики подшипников.

Поломку подшипника ступицы можно определить по изменению звука работы подвески. При повороте руля во время движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то произошло. На наличие проблем с подшипником или ступицей может свидетельствовать повышенный люфт колеса.

Интересно! Электросхема УАЗ 3303

Увеличение износа ступичного подшипника может заявить о себе кроме шума, появлением вибраций через кузов. Если не устранить поломку сразу, она может крайне пагубно повлиять не только на ходовую часть, но и на весь автомобиль в целом.

Повреждение сальника подшипника может привести к потере смазки и быстрой порче как подшипника, так и ступицы целиком.

Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Неисправности и ремонт подвески УАЗ Хантер

Она нередко подвергается экстремальным нагрузкам. Это может влечь за собой износ или поломку деталей полноприводной машины. Долговечность и нормальные эксплуатационные свойства подвески УАЗ Хантер обеспечиваются регулярным техобслуживанием и качественным ремонтом.

Основные проблемы и диагностика передней подвески

Чаще всего выполняется ремонт или замена следующих узлов и деталей ПП УАЗ Хантер:

Буфера сжатия.
Шаровых опоры рычага.
Ступиц передних колес.
Шаровых шкворней.
Витых пружин передней подвески.
Гидропневматических амортизаторов.
Опор стоек амортизаторов.
Стабилизатора устойчивости.
Поперечной тяги.
Продольных штанг.

Для осуществления проверки техсостояния ПП нужно установить авто на ремонтной яме или подъемнике. Следует тщательным образом осмотреть детали на присутствие деформация или трещин, оценить состояние резинометаллических шарниров, а также резиновых подушек. Не допускаются повреждения или заметные признаки старения на резиновых элементах, а на резино-металлических – отрыв резины или ее выкручивание, трещины, ветхость.

Шкворни нужно проверять на предмет люфта покачиванием колес. При обнаружении люфтов необходима установка новых шкворней вместе с вкладышами. Также нужно выполнять осмотр сайлентблоков и резиновых втулок.

Частые поломки и диагностика задней подвески

Детали ЗП Хантера, которые чаще всего ломаются и нуждаются в ремонте или замене:

рессоры;
стабилизаторы;
амортизаторы;
сайлентблоки;
буфер сжатия;
задняя балка;
ступицы задних колес;
зданий мост.

Проверка состояния ЗП УАЗ Хантер производится на ремонтной яме. Нужно основательно осмотреть элементы ходовой на предмет деформация или трещин. Начиная с рессор, их серег и кронштейнов передних рессорных концов. Также стоит взглянуть на амортизаторы (масляные протекания недопустимы), резиновые втулки рессор, подушки шарниров амортизаторов на буфер сжатия. Все элементы из резины с дефектами или признаками ветхости требуют замены.

Зачастую перед осуществлением того или иного ремонта подвески УАЗ 315195 надо выполнить работы по демонтажу. Для этого авто устанавливается на ремонтную яму или эстакаду, производится демонтаж колес и наконечников рулевой тяги. Пружины демонтируются с помощью специализированного инструмента для их сжатия. Некоторые детали подвесок можно отрегулировать или отремонтировать (например, амортизаторы или ступицы колес). Другие, как, например, любые резиновые элементы, в случае поломки необходимо заменять.

Ремонт передней подвески УАЗ Хантер

Для замены пружин (18 на схеме) и буферов ПП нужно отсоединить кронштейны переднего моста (24) от проушин амортизаторов (3). Произвести установку передней части авто на подставку. Снять пружины (18) и подушки (1), отвернуть болты креплений буферов. Сборка осуществляется в том же порядке. Пружины, подлежащие замене, должны быть одного типа. Если вынуть или вставить пружину не получается, следует дополнительно открутить один конец поперечной тяги.

Устройство передней подвески автомобиля

Для выполнения замены подушек (1), шарниров (4), опорных втулок (12), продольных штанг (15), а также стойки (26) стабилизатора, нужно выполнить соответствующую последовательность действий:

Зафиксировать машину в неподвижном положении.
Достав болты, отсоединить низ амортизаторов.
3.Открутить продольную штангу от моста.
Расшплинтовать и отвернуть гайки (10).
Открутить стабилизатор от штанги.
Произвести демонтаж продольных штанг.
Открутить стойку стабилизатора.
Осуществить замену шарниров.
Снять и заменить подушки (7) стабилизатора.
Выполнить замену подушки (8) у стойки стабилизатора, после чего прикрепить стойку стабилизатора к кронштейну.
На задний край штанги (15) надеть шайбу с опорной втулкой (12) и поместить штангу в кронштейн, после надеть шайбу (11) и другую втулку (12) наживить гайку.
Выполнить установку переднего конца штанги в кронштейн (16), разметить болты и наживить гайки (5).
Таким же образом произвести установку 2-й штанги.
Произвести установку машины на колеса.
Осуществить закручивание гаек (5) моментом 150 Нм, закрутить гайки (10) и зашплинтовать.
Выполнить установку стремянок (6) на штангу и прикрутить.
Произвести монтаж нижних проушин амортизаторов на кронштейны (24) и прикрутить.

Для замены резинометаллических шарниров следует открутить поперечную тягу (22) от моста и снять ее. Осуществить замену шарниров. Установить на место тягу, используя в случае потребности новые болты. Произвести затягивание гаек моментом 150 Нм.

Что такое расширитель ступицы

УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.

Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.

УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.

Установить козелок под мост машины и опустить на него транспортное средство. Снять колесо и прикрутить на его место расширитель, который нужно протянуть с усилием. Далее ставится на свое место колесо. То же сделать и другими колесами. Данные расширители способны повысить безопасность при движении и важны для автомашины, особенно в зимнее время.

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Клуб УАЗ Патриот

Владею Патриком 17м.г. Лебедь, 30′ АТ Владел Владею Патриком 17м.г. Лебедь, 30′ АТ Владел По регулировке: гайку затянуть трубчатым ключом с воротком до упора, затем ослабить примерно на четверть оборота, проверить как крутится ступица, должна легко крутиться, если крут6ится туговато, ослабить гайку ещё немного. После установить стопорную шайбу и закрутить контрогайку ключом с воротком до упора. Проверить как крутится ступица, бывает, что после затяжки контрогайки, подшипники зажимает, в таком случае следует открутить контрагайку, снять стопорную шайбу и ещё ослабить гайку, потом снова ставим шайбу и затягиваем контрогайку. Если всё нормально, смотрим какой лепесток стопорной шайбы лучше ляжет на гайку и загибаем один лепесток на первую гайку и второй лепесток на контрогайку.

По замене подшипников: снимаем ступицу, вынимаем сальник, опорную шайбу сальника и оба подшипника (один вперёд, другой назад). Далее с наружней стороны ступици вставляем в неё лопатку или пробойник и вышибаем с помощью молотка наружнюю обойму внутреннего подшипника. Потом снимаем два стопорных кольца (в них упираются наружние обоймы подшипников) . Для снятия второго стопорного кольца возможно придётся немного пробить внутрь обойму наружнего подшипника, чтоб она не зажимала стопорное кольцо. Ну и затем выбиваем наружнюю обойму переднего подшипника. Если что непонятно написал, уточняю, обоймы обоих подшипников выбиваются в одну сторону. Далее запресовка: забиваем наружнюю обойму переднего подшипника до упора, ставим стопорные кольца и потом обойму переднего подшипника пробиваем в сторону вынимания, пока она не упрётся в стопорное кольцо, это делать обязательно, иначе через непродолжительное время на машине обойма сама сдвинится к стопору, но тогда нарушится регулировка ступици и она будет болтаться. Ну и затем забиваем наружнюю обойму заднего подшипника и собираев всё в порядке обратном разборке.

Особенности замены

Замена подшипников и сальников выполняется на снятой ступице, для демонтажа узла производится удаление муфты и тормозного диска с суппортом. Поскольку кольца плотно сидят на цапфе, то необходим винтовой съемник. На модификациях с системой АБС на ступицах установлены зубчатые кольца для обеспечения работы датчиков.

Переднего подшипника и сальника

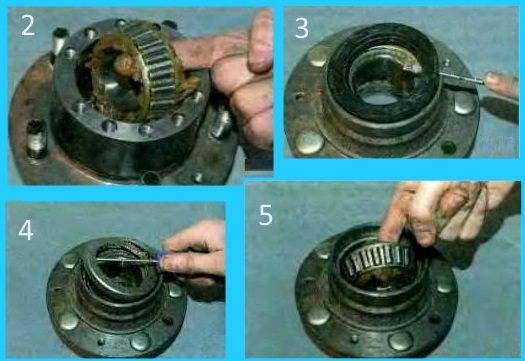

Последовательность действий при замене:

Вынуть внутреннее кольцо внешнего подшипника.
При помощи отвертки изъять сальник, а затем упорную шайбу.
Снять внутреннее кольцо второго опорного элемента.
Промыть все детали в керосине.
Выбить зубилом внешнее кольцо внутренней опоры.
Вынуть щипцами стопорные элементы, а затем выбить второе кольцо.
Установить при помощи оправки новые опоры и заполнить смазкой полость между кольцами.
Смонтировать новые сальники.
Установить снятые элементы на машину и выполнить регулировку зазора в подшипниках.

Заднего сальника

Чтобы поменять сальник на задней ступице, необходимо снять полуось и удалить замочное кольцо и крепежные гайки. Внутренние кольца опор вынимаются рукой, а затем выбиваются внешние кольца и извлекаются сальники (по аналогии с передними ступицами).

Как отрегулировать ступицу

Для регулировки конических подшипников необходимы ключ трубчатого типа для гаек размером 55 мм, отвертка с плоским лезвием, молоток и зубило. Автомобиль удерживается на месте стояночным тормозом и противооткатными упорами, передняя часть вывешивается на опорах. Если на ступице имеется муфта отключения привода, то она снимается (узел крепится 3 винтами и 6 болтами). Затем необходимо при помощи зубила выпрямить замочную шайбу и открутить контрящую гайку.

Провернуть колесо для равномерной установки тел качения, а затем ключом затянуть гайку и провести контрольную затяжку на 1-2 грани. Провернуть шину рукой для проверки легкости хода и затянуть гайку моментом 40 Н*м. При регулировке заменяют замочную шайбу, которая фиксируется контргайкой. Провести дополнительную проверку легкости вращения, провернув шину рукой (заедания и биения не допускаются). При помощи зубила загнуть лепестки шайбы и установить снятые детали в обратной последовательности.

Датчик удара лансер 9 где находится
Ситроен берлинго снять сидения
Распиновка эбу siemens k103735112b
Замена пыльника шруса ниссан x trail т30
Лада гранта замена рычага передней подвески

Замена полуоси УАЗ буханка

Пошаговая инструкция:

Поставить автомобиль УАЗ 452 буханка на ровную горизонтальную поверхность. Выставить домкрат, поднять одно из колес переднего моста. Открутить колесные гайки, снять колесо, отложить в сторону.

Открутить гайки, снять ступицу вместе с подшипниками переднего колеса с одной стороны

Головкой на 14 мм и рычагом открутить шесть болтов крепления тормозного щита с цапфой к поворотному кулаку.
Осторожно, чтобы не повредить тормозной шланг, аккуратно снять тормозной щит. Подвесить его на палец рулевой тяги.

Снять цапфу, вместе с ней прокладку из картона.
С усилием потянув на себя, вынуть полуось вместе с шарниром

Очистить внутренние полости шаровой опоры от старой смазки, пыли, грязевых отложений. Установить на штатное место новую полуось с шарниром. Предварительно необходимо заполнить шарнир и полости шаровой опоры пластичной смазкой Литол-24 либо ШРУС-4 объемом приблизительно 0,5 кг.

Все детали, снятые во время демонтажа, установить в обратной последовательности. Бронзовую втулку цапфы смазать той же смазкой, что и шарниры. Подшипники ступицы отрегулировать согласно инструкции.

Замена подшипника передней ступицы УАЗ Патриот

Сложно себе вообразить автомобиль без колес. С того момента, когда были придуманы колеса в дополнении они монтировались со специальными подшипниками, получившими названия ступичные. Внедорожник УАЗ Патриот не является исключением и также имеет в конструкции передней и задней ступицы подшипники. Именно об этих изделиях для УАЗа Патриот и поведает данный материал.

Назначение подшипника

Коротко определимся с назначением данного рода изделия. Итак, назначением переднего и заднего ступичных подшипников является обеспечение ровного вращения всех четырех колес вокруг своей оси. Эти устройства в настоящие дни выпускаются разного вида, типа и назначения. Стоит только отметить, что устройство передней ступицы имеет существенное отличие от заднего по размерам.

Эти изделия испытывают колоссальные нагрузки, в результате чего при малейшем сбое происходит их разрушение

В этот момент важно вовремя заметить поломку и предотвратить ее, осуществив замену

Если при движении слышатся посторонние шумы при вращении колес или во время регулирования не удается достичь номинального зазора, тогда выход только один — замена изделий. Рассмотрим, как осуществляется замена переднего подшипника и заднего манжета на УАЗ Патриот.

Замена переднего подшипника и сальника

Замена переднего подшипника внедорожника УАЗ Патриот осуществляется с помощью следующего инструмента:

специальный ключ-съемник для внутренних стопорных колец;
отвертка «минус»;
молоток;
зубило.

Замена изделия не является трудоемкой, важно соблюдать такую последовательность действий (пропускаем процесс снятия переднего колеса):

Извлекается ступица в сборе с оси.
Извлекается внутреннее кольцо наружного устройства.

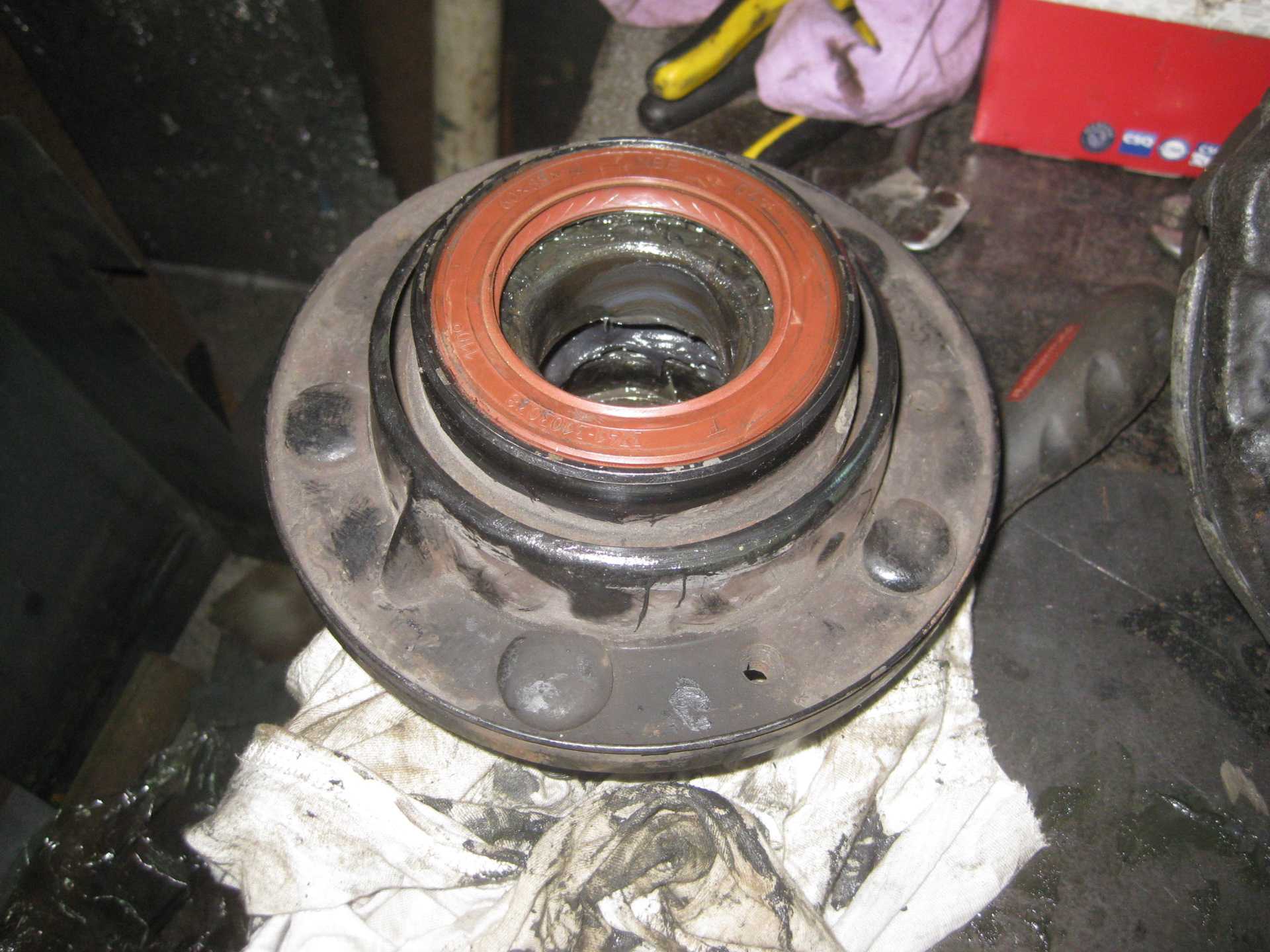

Осуществляется извлечение сальника, который необходимо по завершении работ заменить на новый. Сальник можно извлекать с помощью отвертки.
Извлекается упорная шайба сальника.
Аналогично извлекается внутреннее кольцо внутреннего подшипника.
После извлечения изношенного изделия необходимо полностью промыть ступицу в керосине. Обязательно замена подшипников осуществляется парно и вместе с наружными кольцами. Поэтому…

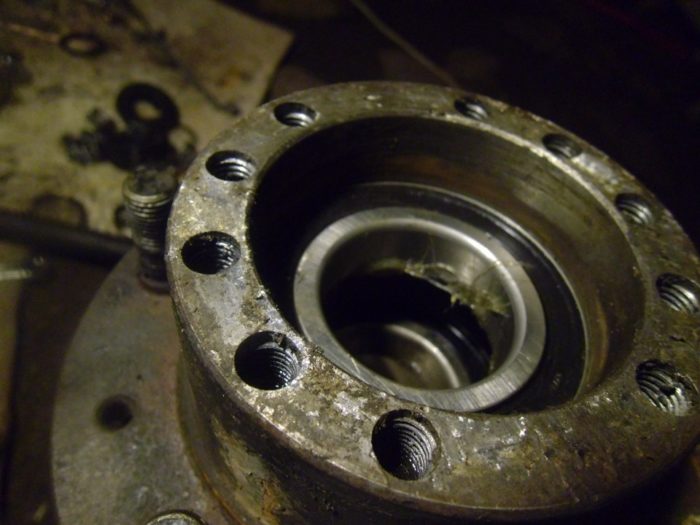

Выпрессовывается наружное кольцо из ступицы с помощью бородка и молотка.
Извлекается кольцо. Используя ключ-съемник, осуществляется сжатие усиков стопорного кольца (наружного и внутреннего) и его извлечение.
Выпрессовывается кольцо наружного подшипника и после этого производится установка всех новых деталей в порядке обратном снятию.

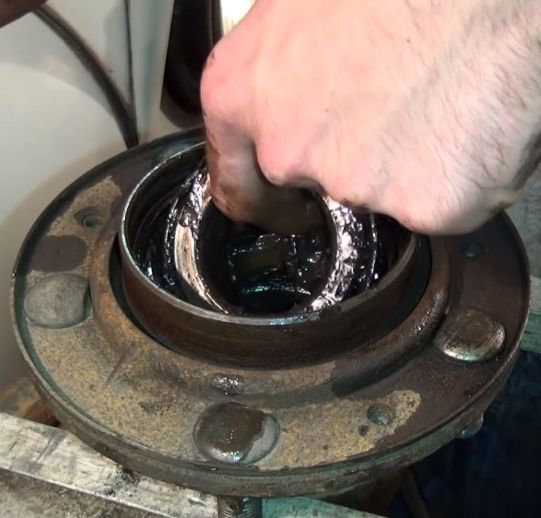

Перед установкой не забудьте о смазке Литол-24. Смазка — это важная деталь, от которой зависит продолжительность функционирования изделия.

По завершении работ не забудьте произвести регулировку изделия.

Замена заднего сальника

Замена подшипника задней ступицы имеет аналогичный процесс, поэтому уделим внимание тому, как заменить сальник заднего моста. Смазка обязательно должна обновляться каждые 30-60 тыс

км, поэтому не поленитесь снять ступицу заднего моста и заполнить ее смазочным материалом. Для замены сальника заднего моста УАЗ Патриот необходимо выполнить следующие мероприятия:

Смазка обязательно должна обновляться каждые 30-60 тыс. км, поэтому не поленитесь снять ступицу заднего моста и заполнить ее смазочным материалом. Для замены сальника заднего моста УАЗ Патриот необходимо выполнить следующие мероприятия:

Используя специальный ключ, осуществляется отвинчивание контргайки.
Извлекается замочная шайба и вывинчивается гайка подшипников, используя спец-ключ с головкой на «62».

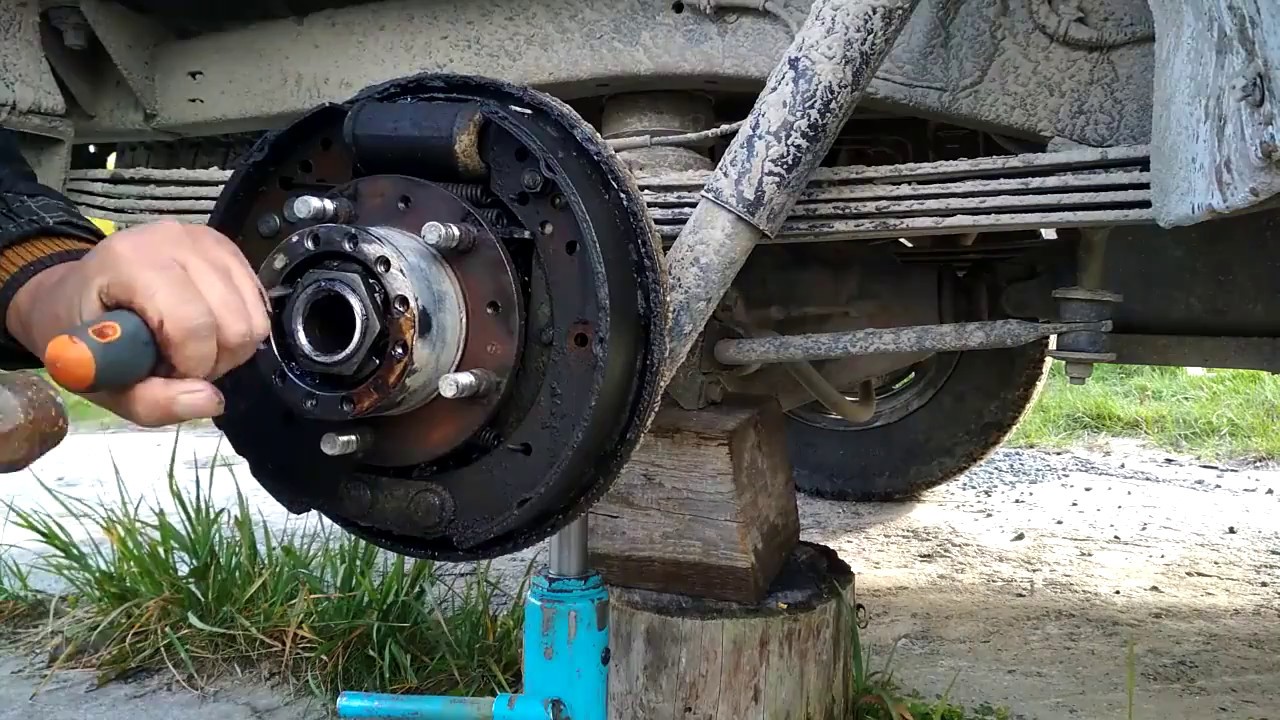

Теперь нужно потянуть на себя ступицу в комплекте с тормозным барабаном и т.д.
Извлекаются подшипники, сальники и стопорные кольца, после чего осуществляется промывка внутренней части ступицы заднего моста.
Далее осуществляется смазка всех элементов и установка в последовательности обратной снятию.

Размер сальника должен соответствовать старому манжету и ни в коем случае не иметь наружного диаметра меньше.

В завершение запрессовывается новый сальник с помощью старого манжета, используя его как оправку. Устанавливаем ступицу на место и переходим к процессу регулирования.

Как заменить подшипник ступицы УАЗ: нюансы и аналоги

В автомобиле используется множество технических элементов. Одним из таких является подшипник ступицы. УАЗ им тоже оснащается. Это неотъемлемая деталь любого автомобиля. Ведь именно этот подшипник обеспечивает ровное вращение ведущих и ведомых колес вокруг оси. Данный узел испытывает колоссальные нагрузки. Поэтому не исключено, что подшипник передней ступицы УАЗа может развалиться. Каков ресурс данного элемента, каковы признаки поломки и как произвести замену? Обо всем этом – далее в нашей статье.

Почему так происходит?

Разрушение подшипника происходит в большинстве случаев из-за отсутствия смазки. Она может вымываться из обоймы. Особенно часто это случается на машинах, которые используются на офф-роуде. При пересечении очередного брода вода попадает не только в мосты и коробку, но и подшипник ступицы УАЗа. В результате элемент работает «на сухую». Кроме этого, подшипник ступицы УАЗа выходит из строя при наличии твердых загрязнений. Пыль и грязь будут работать в обойме как абразив. Высокая загруженность тоже является причиной выхода из строя ступичного подшипника. Если машина часто используется на пересеченной местности, будьте готовы к грядущей замене подшипника. Также элемент не любит больших ям. Даже на внедорожной высокопрофильной резине все неровности стоит проходить крайне аккуратно. Подшипник ступицы не любит неаккуратную езду. К тому же удары передаются и на другие элементы подвески. Это амортизаторы и сайлентблоки рычагов (в случае с передней подвеской «Патриота»).

Что делать, если после замены элемент снова вышел из строя? Причем не через 30, а 3 тысячи километров? Все дело в неправильной установке. Это одна из частых причин, по которой ступичные подшипники выходят из строя. Если установить элемент не под нужным углом (наискок), то нагрузка на обойму возрастет в разы. В таком случае деталь разрушится уже на первой тысяче километров.

Как определить износ?

Поскольку данный элемент взаимодействует со ступицей, то поломки будут связаны с колесом. Определить неисправность подшипника достаточно просто. На ходу вы будете слышать «сухой хруст» (так перекатываются сферические механизмы). Это означает, что внутренняя обойма разбита и иголки крутятся неравномерно. Со временем этот звук будет усиливаться.

Если игнорировать проблему и дальше, автомобиль начнет тянуть в одну из сторон. Придется постоянно улавливать руль, чтобы продолжить прямолинейное движение.

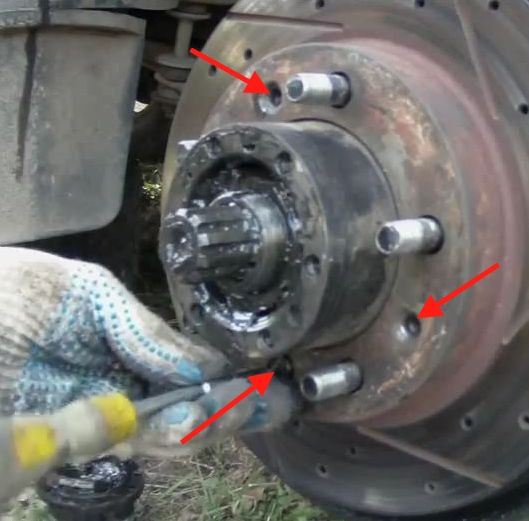

Как заменить? Извлекаем ступицу

Благо конструкция внедорожников Ульяновского производства довольно проста. Поэтому заменить подшипник задней ступицы УАЗа можно своими руками. Итак, приступим к работе.

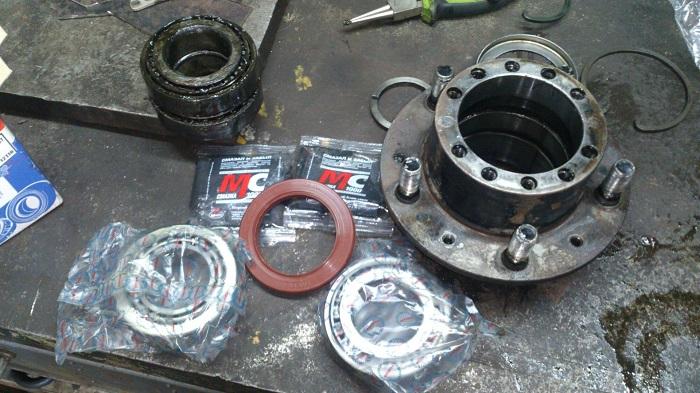

Замена подшипника

Итак, ступица в руках – осталось только вынуть старый элемент и установить новый. Для этого берем в руки отвертку и извлекаем внутреннее кольцо ступицы. Последний элемент тоже достаем наружу

Обратите внимание, что для демонтажа элемента придется извлечь сальник. Он одноразовый и повторной установке не подлежит

На следующем этапе извлекаем упорную шайбу сальника ступицы и выворачиваем кольцо внутреннего подшипника.

Чтобы выпрессовать старый элемент, следует воспользоваться съемником. Аккуратно сжимаем усики внутреннего и наружного стопорного кольца и достаем детали наружу.

Установка

Недопустима установка элемента при помощи молотка или других подручных элементов. Чтобы избежать перекоса, воспользуйтесь оправкой. Ей мы будем запрессовывать новые кольца подшипников. После успешной установки следует повторно проверить качество посадки элемента. Кольца подшипника не должны проворачиваться от усилия руки. Дальнейшая сборка производится в обратном порядке.

Полезный совет

Перед установкой подшипника проверьте качество смазки «иголок». Часто производители не докладывают смазку. Из-за этого существенно падает ресурс. Что касается вида смазки, нужно использовать только специализированную – для ступичных подшипников. Обычный «Литол» или «графитка» не подойдет.

Заключение

Итак, мы выяснили, как самостоятельно заменить подшипник ступицы на автомобиле УАЗ и каковы его симптомы неисправности. Дабы исключить преждевременный износ, стоит обеспечить игольчатый элемент качественной смазкой и исключить перекосы при установке.

Сальник и его особенности

На УАЗ Патриот сальники полуоси переднего моста представляют собой резиновые уплотнительные кольца со специальными пружинками, которые участвуют в процессе уплотнения. Малейшая деформация данных устройств приводит к образованию течи масла.

Следует также знать, что течь через сальник может быть вызвана по причине засорения сапуна или может быть вызвана избыточным количеством смазочного материала.

В настоящее время на УАЗ Патриот выпускаются уплотнители из резинового и полиуретанового материалов. Резиновые уплотнители имеют невысокую стоимость (около 100 рублей за штуку), но при этом и непродолжительный срок службы. Полиуретановые изделия имеют высокую стоимость и соответственно продолжительный срок службы. Но найти полиуретановые уплотнители не так и просто.

Замена изделий

Если вы обнаружили течь масла в области поворотного кулака, то важно провести такие мероприятия, как замена уплотнителей. При этом необязательно осуществлять замену уплотнителей с обеих сторон, если течь наблюдается только в одном месте

Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот.

Течь из поворотного кулака

Для начала автомобиль необходимо установить на ровной поверхности и поддомкратить ту часть, где требуется замена детали.
После этого нужно снять колесо.
Осуществляется демонтаж поворотного кулака. Для этого выполняются следующие действия:

извлекается тормозной диск;
демонтируется цапфа в комплекте со ступицей, тормозным щитом и ступичной муфтой;
осуществляется снятие полуоси;
отсоединяется наконечник рулевой тяги от поворотного кулака;
осуществляется вывинчивание пяти болтовых соединений и производится снятие поворотного кулака.

Подводя итог, важно отметить необходимость и важность проведения работ по замене изношенных уплотнителей на УАЗ Патриот. Если не проводить ремонтные работы, и не менять износившиеся детали, то это может вызвать не самые благоприятные последствия, поэтому важно периодически заезжать на смотровую яму и созерцать строение вашего внедорожника снизу

Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы.

Популярная российская модель внедорожника УАЗ буханка оснащена задним и передним ведущими мостами. Они хоть и выполняют одинаковые тяговые функции, однако имеют некоторые конструктивные различия.

Главная особенность ведущих механизмов состоит в том, что передний мост, кроме мостовой балки с дифференциалом, дополнительно имеет карданные шарниры равных скоростей по своим углам с редуктором.
