Ремонт тормозной системы ВАЗ 2107

В этом разделе нашего повествования мы предлагаем практические советы по выполнению ремонтно-восстановительных работ, вызванных необходимостью замены вышедших из строя основных элементов тормозной системы автомобиля «ВАЗ 2107».Наиболее распространенным в этом перечне является замена тормозных колодок, износ фрикционных накладок которых превысил допустимые нормы (1,5 миллиметра и менее).

Замена передних тормозных колодок

В качестве материально-технического обеспечения процесса вам потребуются пассатижи, обладающие достаточно широким захватом, чтобы отжать поршни тормозных цилиндров, обычные пассатижи для удаления шпилек, молоток, и тонкий бородок.

Демонтируем колесо и при помощи жесткой металлической щетки очищаем суппорт от загрязнений.
Пассатижами разжимаем шплинты, фиксирующие шпильки, и удаляем их.

При помощи бородка молотком выбиваем из посадочных проушин фиксирующие пальцы и удаляем их и прижимные пружины.
Тормозные колодки после проведенных нами манипуляций в штатных посадочных местах удерживаются лишь силой давления поршней тормозного цилиндра.
Откройте крышку емкости для тормозной жидкости и отожмите посредством пассатижей с широким хватом поршни цилиндра.
Удалите старые тормозные колодки из посадочной ниши и вставьте в нее новые.
Выполните сборку узла в последовательности, обратной вышеприведенной.
По окончании сборочных работ выжмите несколько раз тормозную педаль для установки поршней тормозного цилиндра на штатное место.
Проверьте уровень тормозной жидкости в резервуаре и в случае необходимости доведите уровень до отметки «MAX».

Замена задних тормозных колодок

Материально-техническое обеспечение процесса замены предполагает наличие торцевого ключа на «7» или «12» (в зависимости от размера направляющих колесных шпилек), двух монтажных лопаток, молотка и пассатижей.

После демонтажа колеса при помощи торцевого ключа на «7» (на автомобилях ранних годов выпуска – на «12») отворачиваем колесные направляющие шпильки (2 штуки).
Аккуратно демонтируем барабан (не изменяя положения тормозных колодок).
Уперев монтажные лопатки в колодки, вдавливаем поршни внутрь тормозного цилиндра.
Демонтируем шпильки фиксации тормозных колодок, расположенные в средней их части.
При помощи пассатижей отсоедините нижнюю пружину

Трос стояночного тормоза выведите из зацепления с рычагом привода тормозных колодок.
Снимите тормозные колодки вместе с пружиной и распорной планкой.
Отсоедините приводной рычаг стояночного тормоза, вынув для этого при помощи пассатижей шплинт из оси крепления.
Тщательно очистите и промойте от загрязнений все элементы тормозного механизма, особое внимание уделив внутренней поверхности тормозного барабана.
Замените колодки новыми и проведите сборку узла в обратной последовательности.. Замена главного тормозного цилиндра (ГТЦ). Замена главного тормозного цилиндра (ГТЦ)

Замена главного тормозного цилиндра (ГТЦ)

Ремонт ГТЦ, как правило, выполняется способом его замены новым или заведомо исправным агрегатом. Для обеспечения данного процесса вам потребуются: специализированный ключ для выкручивания (вкручивания) штуцеров тормозных трубок, торцовый ключ на «13», резиновая груша и некоторое количество свежей тормозной жидкости.Завершив подготовительные мероприятия, приступаем непосредственно к выполнению ремонтных работ, которые заключаются в следующем:

При помощи груши отбираем тормозную жидкость из резервуара.
Ослабляем хомуты крепления резиновых шлангов, после чего отсоединяем их от главного тормозного цилиндра.
Маркируем тормозные трубки для предотвращения путаницы в процессе сборки. После этого снимаем их посредством специализированного ключа, конфигурация которого позволяет избежать «слизывания» граней штуцера за счет полного и плотного их (граней) облегания.
Закончив отсоединение элементов от ГТЦ, откручиваем гайки, крепящие его (ГТЦ) к корпусу ВУТ (вакуумного усилителя тормозов). Для этого используйте торцевой ключ на «13».
Снимаем ГТЦ и заменяем его новым или заведомо исправным.

Установив агрегат на штатное место и произведя сборку узла, в последовательности, обратной, нежели приведенная выше. Затем долейте до установленного уровня тормозную жидкость и удалите воздух из контура тормозной системы.

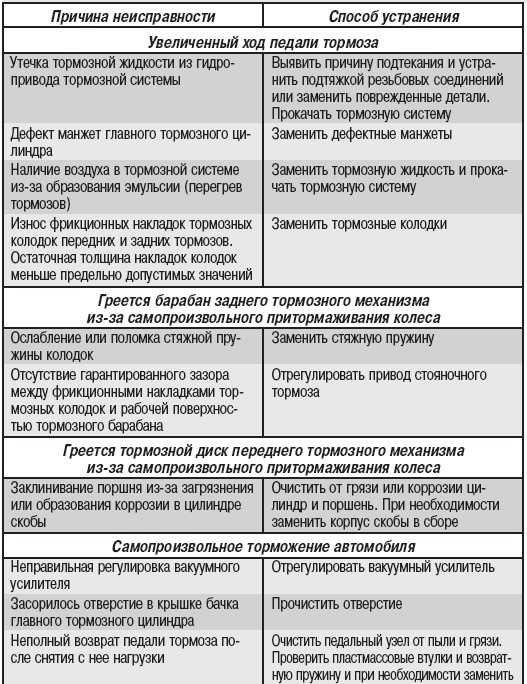

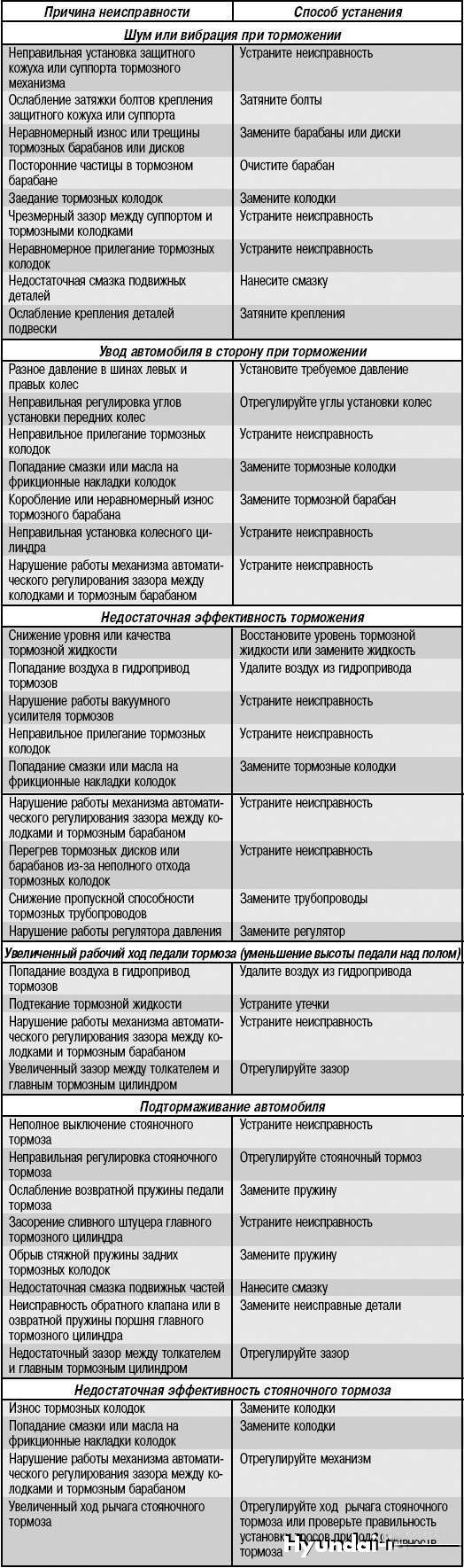

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

увеличением тормозного пути;
ростом установившегося замедления при торможении.

Указанная неисправность может быть обусловлена:

наличием воздуха в системе;
утечкой жидкости из системы;
изношенностью колодок;
выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

на уклоне до 16% при полной нагрузке;
на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта.
Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Неэффективность тормозной системы

увеличением тормозного пути;
ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта).

Указанная неисправность может быть обусловлена:

наличием воздуха в системе;
утечкой жидкости из системы;
изношенностью колодок;
выходом из строя главного или колесных цилиндров.

Ремонт тормозной системы

АВТОСЕРВИС MAXIMOTORS

Оказываем услуги по диагностики, ремонту и техническому обслуживанию тормозной системы на иностранных и отечественных автомобилях, а также на микроавтобусах и мини-вэнах.

Надежность тормозов, является основным критерием безопасности любого автомобиля, поэтому при каждом техническом обслуживании авторемонтники уделяют данному устройству самое пристальное внимание. Также за исправностью тормозной системы, особенно поддержанного автомобиля, должен следить и сам водитель, и при первых признаках ее сбоя немедленно обращаться на СТО. Также за исправностью тормозной системы, особенно поддержанного автомобиля, должен следить и сам водитель, и при первых признаках ее сбоя немедленно обращаться на СТО

Также за исправностью тормозной системы, особенно поддержанного автомобиля, должен следить и сам водитель, и при первых признаках ее сбоя немедленно обращаться на СТО.

Все работы производятся на основании технической документации автозавода, изготовивший автомобиль, с учетом серии и года выпуска данного транспортного средства.

Автосервис МАКСИМОТОРС, оказывает услуги по диагностике, ремонту и замене всех узлов тормозных систем как на иностранных, так и на отечественных автомобилях.

Наши услуги

Мы выполняем, следующие работы:

диагностика тормозной системы автомобиля;
диагностика и ремонт антиблокировочной системы ABS;
замена задних и передних тормозных колодок;
замена тормозных дисков и барабанов;
замена тормозных шлангов и трубок;
ремонт и замена гидропривода, рабочих цилиндров, суппортов;
ремонт и замена главного тормозного цилиндра;
диагностика, ремонт и замена вакуумного усилителя;
замена тормозной жидкости;
ремонт, регулировка стояночного тормоза;
прокачка тормозов;
регулировка свободного хода тормозной педали и другие работы.

СТОИМОСТЬ РЕМОНТА ТОРМОЗНОЙ СИСТЕМЫ НА ВАЗ 2101-2107

ЗАМЕНА ПЕРЕДНЕГО ТОРМОЗНОГО ШЛАНГА	от 800
ЗАМЕНА ПЕРЕДНЕЙ ТОРМОЗНОЙ ТРУБКИ	от 600
ЗАМЕНА ПЕРЕДНЕГО ТОРМОЗНОГО РАБОЧЕГО ЦИЛИНДРА	от 800
ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА	от 1200
ЗАМЕНА ЗАДНЕЙ ТОМОЗНОЙ ТРУБКИ	от 600
ЗАМЕНА РАБОЧЕГО ЗАДНЕГО ЦИЛИНДРА ТОРМОЗОВ	от 800
ЗАМЕНА ТОМОЗНОГО ШЛАНГА ЗАДНЕГО МОСТА	от 800
ЗАМЕНА МАГИСТРАЛЬНОЙ ТРУБКИ	от 2 000
ПРОКАЧКА ТОРМОЗНОЙ СИСТЕМЫ	от 800
ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ	от 800
ЗАМЕНА ПЕРЕДНИХ КОЛОДОК	от 600
ЗАМЕНА ЗАДНИХ БАРАБАН КОЛОДОК	от 500
ЗАМЕНА БАРАБАНОВ	от 400
РЕГУЛИРОВКА РУЧНОГО ТОРМОЗА	от 300
ЗАМЕНА ТРОСОВ РУЧНОГО ТОРМОЗА	от 1 200
ЗАМЕНА КОРОТКОГО ТРОСА РУЧНОГО ТОРМОЗА	от 1200
ЗАМЕНА РЫЧАГА РУЧНОГО ТОРМОЗА	от 1200

Причины поломки тормозов

Причинами преждевременного выхода из строя тормозной системы автомобиля, могут быть следующие обстоятельства:

не прохождения планового технического обслуживание;
эксплуатация в тяжелых дорожных и климатических условиях;
активный, с постоянным резким торможением, стиль езды;
несвоевременная замена деталей и жидкостей;
установка не качественных деталей, а также заливка несоответствующей тормозной жидкости;
не грамотный или не качественный ремонт.

Основные виды неисправности

нарушение ее герметичности, что приводит к убыванию тормозной жидкости;
трещины и разрывы на тормозных шлангах;
критический износ тормозных колодок;
износ и повреждение тормозных дисков;
“закисание” поршней в тормозных цилиндрах;
поломка вакуумного усилителя;
износ и повреждение стояночного тормоза.

Правила обслуживания тормозной системы

Тормозная система современного автомобиля рассчитана такой же срок работы, как и сам автомобиль, при условии правильной его эксплуатации, обязательного технического обслуживания и плановой замены деталей, отслуживших свой положенный срок.

Тормозная система при каждом ТО (через 10 – 15 тыс. км) или два раза в год, должна проходить необходимую проверку.

В диагностике, в первую очередь, нуждается: уровень тормозной жидкости, наличие повреждений, износ тормозных колодок и дисков, а также работа стояночного тормоза.

Замена тормозной жидкости, вне зависимости от пробега, должна производиться минимум раз в пять лет.

Гибкие шланги, вне зависимости их состояния, нужно обязательно менять после 100 тыс. км. пробега.

Тормозные колодки при активном вождении могут потребовать замены, через 15 тыс.км.

При желании данные элементы можно поменять самостоятельно, но если у Вас нет практики, лучше доверить эту работу специалистам.

Не забывайте, что тормозная система, является важнейшим элементом безопасности!

Замена передних тормозных шлангов

Замена передних тормозных шлангов на ВАЗ 2107 — эта процедура не трудная, и перед тем, как ее выполнять, необходимо откачать жидкость из расширительного бачка. Для выкачивания лучше воспользоваться резиновой грушей или шприцом. Перед началом выполнения работы, понадобится взять инструмент и приступать.

Для начала приступаем к снятию переднего колеса с нужной стороны. Снимаем переднее колесо для того, чтобы освободить доступ к шлангу.
Когда откроется доступ к подводке, нужно сначала металлической щеткой очистить места соединений, а затем обработать их смазкой WD-40 или аналогами.
Через 5-10 минут после обработки соединений смазкой, можно приступать к вывинчиванию фитингов. Для этого используется специальный ключ на 10 мм с прорезью.
Ключ имеет специальный стопор в виде болта, который завинчивается после того, как он будет надет на металлическую трубку.
Приступаем к ослаблению гайки кронштейна, для чего ключом на «17» нужно придерживать фитинг.
Как только соединительная муфта на металлической трубке будет ослаблена, можно вынимать спецключ и продолжить вывинчивание вручную.
После отсоединения шланга, на торцевую часть трубки нужно надеть резиновый пыльник, чтобы исключить попадание в систему пыли или воды.
Для освобождения второго конца фитинга из кронштейна, понадобится извлечь скобу пассатижами.
При помощи плоской отвертки следует выкрутить винт, которым выполняется прижим накладного кронштейна к суппорту. После этого можно демонтировать деталь. Новый шланг на месте

Ключом на «14» нужно вывинтить болт крепления второго фитинга.
Медные шайбы нужно обязательно заменить, а затем приступать к установке нового шланга на суппорт

При этом важно учесть один нюанс — наконечник фитинга должен быть направлен вниз, а не вверх.

Прочитайте, может пригодится: Регулировка рулевого механизма Ваз-2107

После завинчивания второго фитинга, можно приступать к выполнению аналогичных действий, но на другом переднем колесе. На этом установка передних шлангов завершена, однако не торопитесь устанавливать колеса на место, так как понадобится выполнить процедуру удаления воздуха из системы (прокачка тормозов).

Ставим и прикручиваем стопорную скобу

Тормозная система ВАЗ 2107

Ни для кого не секрет, что предусмотренные системы безопасности автомобиля ваз 2107 не претерпели существенных доработок со времен первого выпуска авто. Ни подушек безопасности, ни соответствующей электроники в таком автомобиле не предусмотрено. Получив такую машину в свои руки, первым делом нужно проверить тормоза. Фактически, системы безопасности автомобиля основываются на тормозных качествах машины.

Краш-тест

Как показывают краш-тесты отечественных автомобилей, не имеет смысла рассчитывать на сам кузов автомобиля. Лобовое либо боковое столкновение с препятствием уже при скорости 64 км/час сделают из «семерки» гармошку.

Таким образом, пространство для водителя или пассажиров совсем не остается. Несмотря на всю «небезопасность», ваз 2107 весьма популярен среди владельцев авто. Благо, что запчасти для тюнинга авто отечественного производства сейчас найти не составит труда и можно без проблем модернизировать автомобиль.

Система торможения современных автомобилей

Общая схема торможения на современных автомобилях предполагает наличие трех основных видов:

рабочей;
запасной;
стояночной.

Рабочая ТС выполняет функции уменьшения скорости автомобиля или его остановки.

Запасная ТС предназначена для профилактики неисправности или отказа рабочей системы.

Стояночная ТС выполняет функции удержания автомобиля в неподвижном состоянии в особых условиях и в режиме парковки. В ВАЗ-2107 реализованы в «чистом» виде рабочая и стояночная ТС.

антиблокировочная система (пресловутая ABS);
система электрораспределения тормозного усилия (или EBD);
система электростабилизации (ESP) и пр.

Однако отечественные автомобили в последнее время стали предусматривать подобные возможности.

Симптомы неполадок

Общее техническое состоянием автомобиля (в том числе тормозной системы) можно проверить с помощью персонального диагностического адаптера – автосканера. Данного рода устройства широко распространены и имеют широкий ценовой диапазон

Мы же хотим обратить ваше внимание на бюджетную модель корейского производства Scan Tool Pro Black Edition

При стоимости около 2т.р. данный сканер способен полностью диагностировать ваш автомобиль (двигатель, коробку передач, трансмиссию, abs, srs и многое другое), что окупится за 1-2 поездки на СТО. Адаптер достаточно прост в управлении, имеет русифицированное ПО и совместим с большинством автомобилей начиная с 1993 года выпуска. Так же устройство будет полезным при покупке подержанного автомобиля, так как способно показать его реальный пробег и VIN.

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
заклинивание тормозных механизмов одного колеса;
скрип и писк при торможении;
нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Типичные неисправности тормозной системы ВАЗ 2106

Поскольку ВАЗ 2106 является весьма старым автомобилем, подавляющее большинство проблем с его тормозами автомобилистам хорошо известны. Перечислим самые распространённые.

Слишком мягкая педаль тормоза

В какой-то момент водитель обнаруживает, что для того, чтобы нажать на тормоза, ему не требуется практически никаких усилий: педаль буквально сама проваливается в пол салона.

Вот список причин, из-за которых это происходит:

в тормозную систему попал воздух. Попасть он туда может разными путями, но обычно это происходит из-за повреждённого тормозного шланга или из-за того, что один из тормозных цилиндров утратил герметичность. Решение очевидно: вначале следует найти повреждённый шланг, заменить его, а затем устранить избыточный воздух из тормозной системы с помощью её прокачки;
главный тормозной цилиндр вышел из строя. Это вторая причина, из-за которой педаль тормоза проваливается в пол. Выявить проблему с главным цилиндром довольно просто: если уровень тормозной жидкости в системе нормальный и утечек не наблюдается ни на шлангах, ни возле рабочих цилиндров, то вероятно, проблема в главном цилиндре. Его придётся заменить.

Снижение уровня тормозной жидкости

Прокачка тормозов может потребоваться и тогда, когда уровень тормозной жидкости в системе ВАЗ 2106 серьёзно упал. Происходит это вот почему:

владелец автомобиля не уделяет должного внимания проверке тормозов своей машины. Дело в том, что жидкость из бачка может постепенно уйти, даже если тормозная система кажется герметичной. Всё просто: абсолютно герметичных тормозных систем не бывает. Шланги и цилиндры имеют свойство со временем изнашиваться, и начинают подтекать. Эти утечки могут быть совершенно незаметны, но они медленно, но верно снижают общий запас жидкости. И если автовладелец вовремя не дольёт в бачок свежей жидкости, то эффективность тормозов серьёзно снизится;

Одно колесо не тормозит

Ещё одна типичная проблема с тормозами ВАЗ 2106 — это когда одно из колёс отказывается тормозить наравне с остальными. Вот причины этого явления:

если не тормозит одно из передних колёс, то причина, скорее всего, в рабочих цилиндрах этого колеса. Вполне вероятно, что их заклинило в закрытом положении. Так что они не могут раздвинуться и придавить колодки к тормозному диску. Причиной заклинивания цилиндров может быть как грязь, так и обычная ржавчина. Проблема решается чисткой или полной заменой устройства;
отсутствие торможения на одном из передних колёс может быть связано и с полным износом тормозных колодок. Этот вариант наиболее вероятен тогда, когда водитель пользуется поддельными колодками, в защитном покрытии которых отсутствует мягкий металл. Производители подделок обычно экономят на меди и других мягких металлах, и в качестве наполнителя используют в колодках обычные железные опилки. Защитное покрытие колодки, сделанное на основе таких опилок, быстро разрушается. Попутно оно разрушает и поверхность тормозного диска, покрывая его выбоинами и царапинами. Рано или поздно настаёт момент, когда колесо просто перестаёт тормозить;

Как понять, что ГТЦ перепускает тормозную жидкость?

На автомобилях используется система с двумя раздельными гидравлическими контурами. Подробно о его задаче и работе можете почитать отдельно. Общий же принцип тот, что при нажатии педали тормоза шток вакуумного усилителя воздействует на первый поршень ГТЦ, который за счет сжатия подаваемой из бачка тормозной жидкости создает избыточное давление в контуре 1 напрямую, а в контуре 2 косвенно – путем перемещения второго поршня.

Схема устройства ГТЦ, нажмите для увеличения

При сильном износе поршневых уплотнений ГТЦ перепускает: жидкость проходит между стенками корпуса первого, второго или обоих поршней в обратном направлении и возвращается в расширительный бачок. В результате в соответствующем контуре не создается давление, необходимое для воздействия на тормозные цилиндры.

Существует два простых способа, как проверить работу главного тормозного цилиндра на предмет перепускания тормозной жидкости:

Способ №1 (выполняется с помощником)

Открутите крышку расширительного бачка в моторном отсеке.
Попросите помощника нажимать на педаль тормоза, наблюдая за состоянием жидкости.
Если при нажатии уровень снижается и держится до отпуска педали – цилиндр исправен.
Если уровень жидкости начинает увеличиваться при нажатии педали или появляются пузырьки и слышно бульканье – ГТЦ перепускает.

Диагностика неполадок

Первый признак потери герметичности вакуумного усилителя — отнюдь не ухудшение тормозов, как описывают неисправность многие источники в интернете. Когда воздух только начинает просачиваться сквозь прохудившуюся мембрану, ВУТ продолжает исправно функционировать, поскольку мотор успевает поддерживать вакуум в передней камере. Первый симптом — изменения в работе самого двигателя:

из-за подсоса воздуха в третий цилиндр мотор начинает «троить» на холостом ходу;
обороты коленчатого вала «плавают», чем сильнее подсос, тем больше амплитуда колебаний;
работающий двигатель реагирует на педаль тормоза, при резком нажатии глохнет;
увеличивается расход бензина.

Если автолюбитель игнорирует первичные симптомы, ситуация усугубляется — педаль становится жёстче и требует большего физического усилия для замедления и остановки машины. Автомобиль можно эксплуатировать и дальше, поломка ВУТ не ведёт к полному отказу тормозов, но заметно осложняет езду, особенно с непривычки. Экстренное торможение станет проблемой.

Как убедиться в негерметичности вакуум-усилителя:

Ослабьте хомут и снимите вакуумный патрубок со штуцера на коллекторе.
Заглушите штуцер плотной самодельной пробкой.
Заведите двигатель. Если обороты выровняются, проблема явно кроется в усилителе.
Снимите провод высокого напряжения и выверните свечу зажигания III цилиндра. При отказе ВУТ электроды будут закопчены чёрной сажей.

По возможности я использую старый «дедовский» метод — попросту пережимаю шланг отбора вакуума пассатижами на работающем двигателе. Если третий цилиндр включается в работу и холостой ход восстанавливается, перехожу к проверке усилителя тормозов.

Аналогичным образом проблему можно временно устранить в пути. Отключите патрубок, заглушите штуцер и спокойно поезжайте в гараж либо СТО — силовой агрегат будет работать ровно, без перерасхода топлива. Но помните, педаль тормоза станет жёсткой и перестанет моментально реагировать на лёгкое нажатие.

Дополнительные способы диагностики:

Нажмите 3—4 раза на тормоз и запустите двигатель, удерживая педаль. Если она не провалилась, наверняка вышел из строя клапан.
При неработающем моторе отсоедините от штуцера шланг, извлеките обратный клапан и плотно вставьте в отверстие заранее сдавленную резиновую грушу. На герметичном усилителе она сохранит форму, на неисправном — заполнится воздухом.

С помощью груши можно точно определить место дефекта, но вакуумный усилитель придётся снять. Закачивая внутрь камеры воздух, обмыльте края стыков и сальник штока — пузыри укажут место повреждения.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

Читать также: Активатор задней двери приора

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Главный тормозной цилиндр

Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:

Цилиндра, который мысленно можно разделить на две части
Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)

На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.

Принцип работы

Водитель жмет на педаль тормоза.
Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.

Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.

В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.

Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:

Неисправности

Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.

Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.

Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.

Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.

Гидравлическая тормозная система ВАЗ 2107 (инжектор). Принцип работы

Схема работы тормозов ВАЗ типична для легковых автомобилей. Нажатие педали тормоза перемещает поршень в главном цилиндре, увеличивает давление тормозной жидкости, которая перемещается по трубопроводам к рабочим цилиндрам колес. Давление тормозной жидкости заставляет перемешаться поршни цилиндров, которые передают усилие на колодки. Последние прижимаются к тормозным дискам и барабанам, замедляя движение последних. Вместе с барабанами и дисками останавливаются колеса, замедляя движение машины.

При ослаблении нажатия на тормозную педаль давление в системе снижается, поршни, а с ними тормозные колодки, возвращаются в исходное положение.

Роль вакуумного усилителя заключается в том, что он увеличивает давление тормозной педали на поршень в главном тормозном цилиндре.

Со временем детали и узлы тормозной системы изнашиваются, ее функционирование ухудшается. Часть неисправностей относится к «абсолютным», требующих немедленного исправления. С такими неисправностями эксплуатация машины запрещена. Другие, «относительные» неисправности, несколько снижают удобство управления автомобиля. Эксплуатация авто с такими неисправностями не запрещена, но они также требуют внимания, являясь предвестниками более серьезных поломок.

Основные неисправности механизма

Усилитель тормозов состоит из стального корпуса, клапана и полимерной или резиновой мембраны. Одной из самых распространенных неисправностей данного механизма является:

Повреждение шланга соединяющего устройство с коллектором, преимущественно в местах стыка.
Трещина в мембране или частичное разрушение.
Неисправность механизма клапана.

Основным проявлением данной неисправности является увеличение усилия на педали тормозов, которое может сопровождаться характерным звуком шипением. Полный отказ устройства чреват снижением управляемостью автомобилем и резким снижением эффективности тормозной системы.

Вакуумный элемент усилителя на автомобиле ВАЗ 2107 в силу особенностей своей конструкции не подлежит ремонту и восстановленным работам. Его необходимо заменить, предварительно демонтировав неисправное устройство, а на его место установить новое. В ходе выполнения данной операции рекомендуется тщательно осмотреть соединительную трубку. В случае выявления повреждений рекомендуется произвести ее замену.

Вакуум-усилитель системы тормозов ВАЗ 2107 считается надёжным агрегатом, поскольку выходит из строя довольно редко. Первые неполадки элемента возникают спустя 150–200 тыс. км пробега. В случае обнаружения неисправности проблема решается двумя путями — полной заменой либо ремонтом узла. Изучив конструкцию и принцип работы усилителя, мастеровитый хозяин «семёрки» может реализовать оба варианта самостоятельно.
