Реечное рулевое управление имеют автомобили ИЖ 2126, Москвич 2141 и переднеприводные автомобили семейства ВАЗ. Такой тип рулевого механизма стал стандартным для переднеприводных машин малого и среднего класса. Простота соединения рулевого механизма с управляемыми колесами, прямая передача усилия, высокая жесткость и КПД являются несомненными преимуществами реечного рулевого механизма. Особенности рулевых механизмов «BAUTLER» Реечные рулевые механизмы BAUTLER изготавливаются на современном оборудовании с использованием передовых европейских научно-технических разработок. При изготовлении рулевых реек используется метод холодной штамповки, после которого не требуется последующая механическая обработка. Изготовление рейки таким методом дает дополнительное повышение прочности зубчатого зацепления. Каждый тип рулевого механизма, для обеспечения комфортной и безопасной езды, изготавливается с учетом специфики автомобиля, на который он устанавливается. В некоторых моделях рулевых механизмов используются металлокерамические опоры тяг рулевой трапеции, что позволяет увеличить надежность конструкции и улучшить герметичность защитного чехла рейки рулевого механизма в зоне крепления тяг рулевой трапеции. Все рулевые механизмы перед продажей проходят заводской контроль качества на специальных стендах имитирующих различные дорожные условия и нагрузки, что гарантирует высокое качество и надежность каждого изделия. Контроль производства осуществляют специалисты немецкой компании ZF, которая является лидером в области разработки и изготовления рулевых механизмов. Показания к замене рулевого механизма: Основная причина выхода из строя рулевого механизма — это износ его деталей, который происходит с течением времени. Износ проявляется в появлении посторонних звуков при повороте руля автомобиля, люфте рулевого колеса, не устраняемого регулировкой рулевого механизма. Чаще всего это происходит при износе передающей пары между шлицами рулевой рейки и шестерней. В этом случае рулевой механизм необходимо заменить.

Причины возникновения поломок рулевой рейки

1. Износ деталей рулевой рейки

В ходе эксплуатации автомобиля, под воздействием различных нагрузок и трений, детали рулевой рейки могут выйти из строя. Главными причинами износа являются использование некачественных деталей, недостаточное смазывание и старение материалов. При износе возможно появление люфта в рулевом управлении, что может привести к непредсказуемому поведению автомобиля на дороге.

2. Удары и повреждения

Внешние факторы, такие как удары о препятствия на дороге или аварии, могут вызвать повреждения рулевой рейки. В результате, могут нарушиться герметичность, целостность и работоспособность системы, что приведет к поломкам.

Чтобы избежать возникновения поломок рулевой рейки, необходимо следить за ее состоянием и регулярно производить техническое обслуживание автомобиля. Рекомендуется обращаться в специализированные сервисные центры для проведения диагностики и обслуживания рулевой рейки.

Механизмы рулевого управления

Рулевое управление автомобиля ИЖ Ода 2126 обеспечивается с помощью сложной системы механизмов. Она включает в себя несколько основных компонентов, которые позволяют водителю управлять поворотом колес. Рассмотрим некоторые из них:

Рулевой вал

Основной компонент системы рулевого управления — рулевой вал. Он передает поворотные движения от рулевого колеса к рулевой рейке. Рулевой вал состоит из нескольких секций, которые связаны между собой с помощью шарниров. Это обеспечивает гибкость системы и позволяет передавать повороты на колеса автомобиля.

Рулевая рейка

Рулевая рейка служит для передачи движения от рулевого вала на поворотные кулаки колес. Она представляет собой длинную штангу, которая расположена вдоль автомобиля и имеет зубчатую поверхность. Рулевая рейка обеспечивает точное передвижение колес и позволяет водителю добиться нужного направления движения.

Рулевые тяги

Рулевые тяги соединяют рулевую рейку с поворотными кулаками колес. Они представляют собой штанги, которые передают движение от рулевой рейки к колесам. Рулевые тяги позволяют изменять угол поворота каждого колеса и, следовательно, регулировать направление движения автомобиля.

Если система рулевого управления не функционирует должным образом, это может привести к потере контроля над автомобилем

Поэтому регулярная проверка и, при необходимости, замена механизмов рулевого управления является важной частью технического обслуживания ИЖ Ода 2126

↑ Рулевой привод

Рулевой привод включает в себя две составные рулевые тяги и поворотные рычаги 11, приваренные к телескопическим стойкам передней подвески. Каждая тяга, в свою очередь, состоит из двух частей – внутренней 12 (длинной) и наружной 9 (короткой) с разрезными наконечниками с внутренней резьбой, а также регулировочной тяги 8 (соединяющей внутреннюю и внешнюю тяги) с наружной резьбой разного направления на ее концах и шестигранником посередине. Длина рулевой тяги меняется при вращении регулировочной тяги.

• Аллигатор для чистки зубов орал би



• Какой санг йонг лучше кайрон или актион



• Видеорегистратор ginzzu fx 902hd gps инструкция



• Точки подключения сигнализации с автозапуском



• Соединения ксенона и криптона

Иж 2126 1991-2004: Рулевое управление Иж 2126

17.0 Рулевое управление

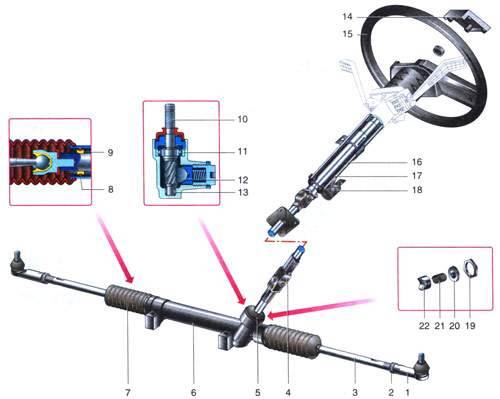

Рулевое управление: 1 — наконечник рулевой тяги; 2 — контргайка; 3 — рулевая тяга; 4 — нижний карданный шарнир; 5 — защитный колпачок; 6 — картер рулевого механизма; 7 — защитный чехол; 8 — резиновое кольцо; 9 — втулка рейки; 10 — шестерня; 11 — шариковый подшипник; 12 — рейка; 13 — игольчатый подшипник; 14 — крышка выключателя сигнала; 15 — рулевое колесо; 16 — рулевая колонка, 17 — резиновая п…

17.1 Описание конструкции Рулевое управление: 1 — наконечник рулевой тяги; 2 — контргайка; 3 — рулевая тяга; 4 — нижний карданный шарнир; 5 — защитный колпачок; 6 — картер рулевого механизма; 7 — защитный чехол; 8 — резиновое кольцо; 9 — втулка рейки; 10 — шестерня; 11 — шариковый подшипник; 12 — рейка; 13 — игольчатый подшипник; 14 — крышка выключателя сигнала; 15 — рулевое колесо; 16 — рулевая колонка, 17 — резиновая п…

17.2 Регулировка рулевого механизма

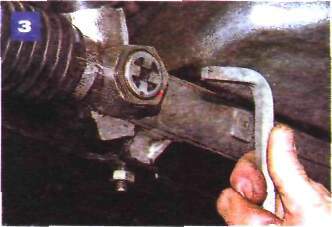

Регулируют рулевой механизм (зазор между шестерней и рейкой) при появлении стука в процессе эксплуатации.Предварительно необходимо убедиться в том, что причина стука -именно в рулевом механизме, так как похожий стук может возникать при износе шарниров рулевых тяг, нижнего карданного шарнира и деталей передней подвески (резино-металлических втулок рычагов, шаровых опор, амортизаторных стоек и …

17.3 Снятие рулевого колеса

Работу выполняем для снятия подрулевого переключателя, рулевой колонки, при замене контактного кольца звукового сигнала или самого рулевого колеса.Иногда приходится переустанавливать рулевое колесо после регулировки углов установки колес автомобиля.Отсоединяем провод «массы» от аккумуляторной батареи. Вынув ключ из замка зажигания, поворачиваем рулевое колесо, пока не сработает уст…

17.4 Снятие рулевой колонки

Снимаем рулевое колесо (см. «Снятие рулевого колеса»). Снимаем кожухи рулевой колонки (см. «Подрулевой переключатель»). Снимаем выключатель зажигания (см. «Снятие выключателя зажигания» ).Накидным ключом «на 17» отворачиваем четыре гайки крепления рулевой колонки к кронштейну педального узла (нижняя часть панели приборов для наглядности снята)…..

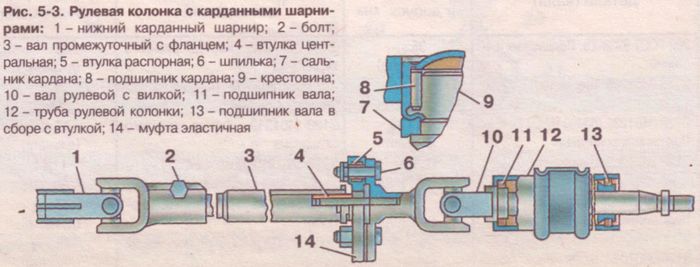

17.5 Снятие нижнего карданного шарнира

Нижний карданный шарнир снимают при его износе или поломке, а также для замены резинового чехла. В моторном отсеке под главным тормозным цилиндром сдвигаем вверх по валу резиновый чехол……и ключом «на 13» отворачиваем гайку болта крепления нижнего карданного шарнира к промежуточному валу, удерживая болт от проворачивания ключом «на 12».Вынимаем болт.Аналогично демонтируем болт креплен…

17.6 Снятие наружного наконечника рулевой тяги

Работу проводим для замены наконечника.Вывешиваем и снимаем колесо. Поворачиваем руль до упора влево при замене правого наконечника и наоборот.Пассатижами вынимаем шплинт……и накидным ключом «на 17» отворачиваем гайку крепления наконечника к рычагу поворотного кулака.Съемником выпрессовываем палец наконечника из рычага поворотного кулака.Можно воспользоваться вильчатым съемник…

17.7 Замена чехла рейки

Работу выполняем на смотровой канаве или подъемнике.Снимаем наконечник рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).Ключом «на 22» отворачиваем контргайку наконечника, удерживая рулевую тягу от проворачивания за лыски рожковым ключом «на 12».Бокорезами разрезаем одноразовый пластмассовый хомут крепления чехла к картеру рулевого механизма.Снимаем…

17.8 Снятие рулевого механизма

Рулевой механизм снимаем для ремонта или замены его деталей. Работу выполняем на смотровой канаве или подъемнике.Отсоединяем оба наконечника рулевых тяг от рычагов поворотных кулаков (см. «Снятие наружного наконечника рулевой тяги»). Ослабляем болт крепления нижнего карданного шарнира к промежуточному валу, вынимаем болт крепления шарнира к хвостовику шестерни ру…

17.9 Разборка рулевого механизма

Снимаем рулевой механизм (см. «Снятие рулевого механизма» ).Зажимаем картер рулевого механизма в тиски с накладками губок из мягкого металла. Снимаем оба защитных чехла рейки (см. «Замена чехла рейки» )Зубилом отгибаем края стопорной шайбы левой рулевой тяги.Ключом «на 30» отворачиваем левую тягу, удерживая рейку за лыски ключом «на 22».Сни…

Чтайте также:

Диагностика и ремонт рулевого управления

Диагностика рулевого управления

Для начала диагностики рулевого управления необходимо провести визуальный осмотр системы. Проверьте состояние рулевого колеса, шлангов, резиновых манжет, амортизатора рулевого привода и других компонентов

Обратите внимание на наличие трещин, износа или утечек

Далее, проведите проверку подвижных соединений

Поворачивайте рулевое колесо и обратите внимание на любые шумы, тряску или необычное сопротивление. Также обратите внимание на равномерность и плавность поворота колес при движении автомобиля

Следующим шагом диагностики является проверка уровня и качества жидкости в системе усилителя руля. Убедитесь, что уровень жидкости находится в пределах рекомендуемого диапазона и что она не содержит посторонних включений или загрязнений.

Ремонт рулевого управления

Если в ходе диагностики были выявлены проблемы с рулевым управлением, необходимо провести ремонт системы.

Одной из наиболее распространенных причин неисправности рулевого управления является износ рулевой рейки. В этом случае необходимо заменить рейку на новую или провести капитальный ремонт.

Если обнаружены трещины или утечки в шлангах или резиновых манжетах, необходимо их заменить. Для этого сначала отсоедините их от системы, затем установите новые компоненты и аккуратно закрепите.

В случае необходимости замены усилителя руля или других компонентов системы, необходимо обратиться к автосервису или специалистам по ремонту автомобилей ИЖ Ода 2126. Они смогут правильно подобрать и установить новые компоненты.

Важно помнить, что ремонт рулевого управления требует специальных навыков и инструментов, поэтому лучше доверить эту работу профессионалам. Они смогут быстро и качественно устранить неисправности и вернуть вашему автомобилю надежность и безопасность в управлении

Рекомендации по обслуживанию и эксплуатации рулевой рейки

Для обеспечения надежной и безопасной эксплуатации автомобиля Иж Ода необходимо регулярно обслуживать и следить за состоянием рулевой рейки. В этом разделе мы предлагаем вам несколько рекомендаций по обслуживанию и эксплуатации данного узла.

1. Проверяйте уровень и состояние гидравлической жидкости

Регулярно проверяйте уровень и состояние гидравлической жидкости в системе рулевого управления. Недостаток жидкости может привести к попаданию воздуха в систему и возникновению проблем с работой рулевой рейки. При обнаружении утечек или загрязнений жидкости рекомендуется обратиться к специалисту для проведения диагностики и замены жидкости.

2. Заменяйте масло внутренней полости рейки вовремя

Регулярно меняйте масло внутренней полости рулевой рейки согласно рекомендациям производителя. Замена масла позволит предотвратить износ и поломку деталей, а также улучшит работу механизма. Обычно рекомендуется проводить замену масла каждые 50 000 километров пробега или раз в два года.

3. Проверяйте состояние и балансировку шин

Необходимо регулярно проверять состояние шин и их балансировку. Неправильная балансировка может привести к появлению вибрации при управлении автомобилем и повышенному износу деталей рулевой рейки. При обнаружении проблем необходимо немедленно обратиться к специалисту для проведения балансировки.

4. Поддерживайте оптимальное давление в шинах

Регулярно проверяйте давление в шинах автомобиля и поддерживайте его на оптимальном уровне. Неправильное давление может влиять на управляемость автомобиля и нагрузку на рулевую систему. Рекомендуемая норма давления указывается производителем и зависит от типа шин и условий эксплуатации.

5. Проверяйте состояние и крепление рулевых наконечников

Регулярно проверяйте состояние и надежность крепления рулевых наконечников. Поврежденные или ослабленные наконечники могут привести к потере контроля над автомобилем и повреждению рулевой рейки. При обнаружении проблем рекомендуется обратиться к специалисту для замены или ремонта наконечников.

Следуя этим рекомендациям, вы сможете увеличить срок службы рулевой рейки и обеспечить безопасную эксплуатацию вашего автомобиля Иж Ода.

Основные дефекты рулевого управления

Шема рулевого управления ИЖ Ода 2126 имеет несколько основных дефектов, которые могут повлиять на безопасность вождения и качество управления автомобилем.

1. Износ рулевых тяг и опорных рычагов. При эксплуатации автомобиля, рулевые тяги и опорные рычаги подвержены износу. Это может привести к нестабильности рулевого управления, появлению люфта в рулевом механизме и ухудшению реакции автомобиля на водительские команды.

2. Неплотность рулевых соединений. Часто возникают проблемы с плотностью рулевых соединений, что может привести к появлению шумов и вибрации при повороте руля. Это может быть вызвано недостаточной затяжкой гаек и болтов, а также износом рулевых сочленений и подшипников.

3. Недостаточная чувствительность рулевого колеса. У рулевого управления ИЖ Ода 2126 может наблюдаться недостаточная чувствительность рулевого колеса, что затрудняет точное вождение автомобилем. Это может быть вызвано неисправностью рулевого механизма, износом рулевой рейки или проблемами с рулевым насосом.

4. Подтекание рулевых жидкостей. Возможно подтекание рулевых жидкостей, таких как гидроусилитель и рулевой насос. Это может вызвать ухудшение работы рулевого управления, появление шумов и вибрации при повороте руля. Проблемы с подтеканием рулевых жидкостей могут быть связаны с износом уплотнительных элементов или неисправностью рулевой рейки.

Для обеспечения безопасности и комфортной эксплуатации автомобиля ИЖ Ода 2126, рекомендуется регулярное обслуживание рулевого управления и своевременное устранение выявленных дефектов.

Ремонт и замена рейки

Благодаря невысокой стоимости компонентов, ремонт этого агрегата сводится к замене поврежденных деталей, например, штока или сальника. Но сначала модуль требуется снять с машины. Если причиной ремонта стал люфт с левой стороны, то необходимо проверить все компоненты прижимного механизма (регулятора прижима), возможно, ослабела или лопнула его пружина, или стерлась пластиковая накладка башмака (есть не на всех рулевых рейках). Последним этапом становится подтяжка прижимного механизма. Если какой-либо из этапов ремонта кажется слишком сложным или нет нужных запчастей, остается лишь замена рулевой рейки «Иж Ода» целиком.

Как снять рулевую рейку с «Иж Ода»

Чтобы снять для ремонта или замены рулевую рейку «Иж Ода», вам потребуются:

• домкрат;
• две страховочные подставки;
• противооткатные башмаки;
• съемник пальцев рулевых наконечников;
• набор накидных и торцовых ключей;
• пассатижи.

Карданчик

Вот порядок действий для снятия рулевой рейки с «Иж Ода» для ремонта или замены агрегата:

1. Поставьте машину на ровную твердую площадку. Если у вас есть яма или эстакада, закатите ее туда.
2. Подоприте задние колеса противооткатными башмаками.
3. Вывесьте переднюю часть машины, поставив на страховочные подставки и, снимите колеса.

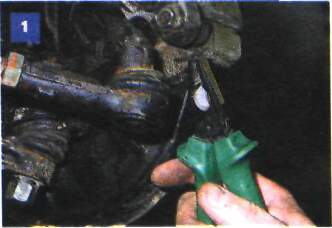

4. Расшплинтуйте и открутите гайки пальцев рулевых наконечников.
5. Выпрессуйте пальцы из рычагов поворотных кулаков.
6. Открутите болт, фиксирующий карданчик на валу механизма, затем стяните кардан вверх. Иногда, если рейка в плохом состоянии, карданчик не слезает с вала, а вытаскивает его из агрегата.
7. Ключом на 14 удерживайте болт крепления агрегата к подрамнику, а ключом на 17 откручивайте его гайку.
8. Таким же образом открутите гайку второго болта.
9. Выбейте болты через проставку из мягкого металла или твердой древесины, затем вытащите.
10. Извлеките рейку из-под машины любым удобным способом.

Крепление агрегата к подрамнику

Этот порядок действий во время снятия универсален и подходит для ремонта или замены рулевой рейки «Иж Ода».

Как разобрать рулевое устройство «Иж Ода»

Для разбора рулевой рейки вам потребуются стандартные слесарные инструменты, то есть:

• тиски;
• зубило;
• молоток;
• набор накидных и рожковых ключей;
• набор головок и вороток/трещотка к ним;
• пассатижи.

Не пытайтесь разобрать этот модуль, если у вас нет хоть какого-нибудь инструмента из списка.

Примерный порядок действий следующий:

1. Снимите пыльники и стопорные шайбы тяг.
2. Выкрутите тяги из штока.
3. Выкрутите гайку прижимного механизма и вытащите из картера все его компоненты.
4. Вытащите вал с одним или двумя подшипниками. Если нижний игольчатый подшипник не вышел, попробуйте вытащить его тонким крючком из проволоки, в случае неудачи просверливайте отверстия в задней крышке корпуса и выбивайте его наружу через них. Эти отверстия после ремонта заделайте герметиком или холодной сваркой.
5. Выньте шток из картера.

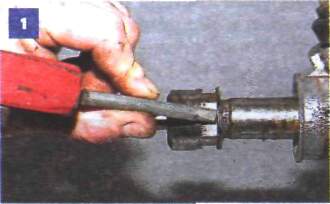

6. Снимите стопорное кольцо и выбейте из рейки опорную втулку.

В этом процессе много нюансов, поэтому мы рекомендуем изучить руководство по ремонту «Иж Ода».

Как поставить новую рейку

Замена рулевой рейки «Иж Ода» – это не только снятие старого, но и установка нового агрегата, при этом установка проходит так же, как снятие, но в обратном порядке. Но, есть важные нюансы:

1. Если на замену вы взяли бывшую в употреблении (Б/У) рулевую рейку, то обязательно разберите ее, проведите ремонт.
2. Отрегулируйте прижимной механизм, это проще сделать, пока агрегат лежит на столе, ведь подтянуть или ослабить рейку на машине крайне сложно, доступ к ней закрывает ребро жесткости подрамника.
3. Перед насаживанием карданчика на вал выставьте руль и колеса в ноль, а после сборки машины убедитесь, что настройки не сбились.
4. Выполнив все работы, отрегулируйте схождение.
5. Если после окончания работ рулевое управление стало туже или появился люфт, значит, вы что-то сделали не так и нужно искать проблему, для чего, возможно, придется снова снимать рейку.

Вывешивая машину, обязательно подставляйте страховочные подставки

Если же вы все сделали правильно, то рулевое управление будет таким же, как на новой машине.

В снегу, на льду и в грязи

Это родная стихия для отечественного кроссовера. Но пока под колесами ровный и сухой асфальт, машина не проявит особых способностей. Двигатели не балуют владельцев резвыми разгонами, в салоне достаточно шумно, жесткая подвеска также не очень радует. Многим не нравится педальный узел автомобиля Иж «Ода» 4х4. Но стоит только начаться снегопаду, как автомобиль превращается в лидера на дороге. Тогда как окружающие автомобили едут на скорости до 40 км/ч, «Ода» едет на прежней высокой скорости.

Пока на дороге сухо, машина не будет первой в светофорных гонках. Если оценить расход топлива автомобиля ИЖ «Ода» 4х4, технические характеристики, то о динамичной езде можно забыть. Но стоит только выехать за пределы асфальта, и потенциал машины раскроется в полной мере. Иж проедет там, где многие обычные автомобили начнут буксовать. Владельцы полноприводной «Оды» не переживают по поводу проходимости. Отзывы говорят, что жесткая подвеска отлично справляется с ухабами, ямами, трамвайной колеей. Можно даже не возить с собой лопату – она не нужна с полным приводом. Посадить машину в городских условиях практически невозможно.

На скользкой дороге машина тоже показывает себя достойно. Проходимость на уровне внедорожника, несмотря на 15-сантиметровый клиренс.

Это серьезные преимущества для автомобиля Иж «Ода» 4х4. Отзывы владельцев все это полностью подтверждают. Единственный минус, по мнению владельцев, – большой расход топлива, особенно зимой. Но с этим можно смириться – такие способности имеют только дорогие полноприводные джипы. Это доступно не для всех.

8 признаков неисправной рулевой рейки

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Замена рулевой рейки ИЖ Ода

Снятие рулевой рейки ИЖ Ода

Перед заменой рулевой рейки необходимо выполнить следующие шаги:

Подготовьте все необходимые инструменты и материалы. Отключите аккумулятор автомобиля, чтобы предотвратить случайное задействование системы подушек безопасности. Поднимите переднюю часть автомобиля на подъемнике или поставьте его на домкраты. Снимите колесо с той стороны, где находится рулевая рейка. Отсоедините шаровый наконечник от колеса, используя специальный инструмент. Извлеките гайки, крепящие тягу к опоре рулевой рейки. Отсоедините все патрубки гидроусилителя, которые подсоединены к рулевой рейке. Аккуратно снимите рулевую рейку с автомобиля.

После успешного снятия рулевой рейки, вы можете приступить к установке новой рейки или провести необходимый ремонт.

Рулевая рейка ода на классику

Каковы плюс и минусы данной доработки: + лёгкость вращения рулевого колеса практически как с гуром + отсутствие люфтов в сравнении с червячным редуктором + более лёгкая конструкция выкидывая редуктор, маятник и трапецию скидываем ну наверное с десяток лишних килограмм) + более надёжная и ремонтопригодная конструкция за счёт уменьшения узлов трения

Как Вы наверное уже обратили внимание Ижовские тяги длинные и даже очень поэтому они нам не подойдут, тут два варианта. Первый — перетачивать классические тяги и наконечники, чертежи есть ниже (1.2.3 рисунки). Второй покупаем тяги от Форда Гелакси и наконечники от Опель Астры Н, всё просто скручивается, подходит и по длине и по резьбам и по конусу в рулевой сошке

Так же возможно подходят еще от какой либо марки если поискать то можно найти)

Второй покупаем тяги от Форда Гелакси и наконечники от Опель Астры Н, всё просто скручивается, подходит и по длине и по резьбам и по конусу в рулевой сошке. Так же возможно подходят еще от какой либо марки если поискать то можно найти)

Рейку примеряем, её установочное положение — по вертикали ;79.5 — 80.0мм от центра рулевого вала, до изгиба соединения

По горизонтали — 79.5 — 80.0мм от центра вала до вертикальной стенки балки. Берём 2 маленькие пластины или 1 большую пластину толщиной 6-8 мм, привариваем их к балке в местах крепления рейки и слегка их загибаем. Ещё раз всё примеряем, сверлим отверстия в пластинах, крепим рейку на болты)

-рулевую трапецию собирать можно из всего что есть под рукой) либо из 08-09 карданчиков, либо из классических, вобщем полная импровизация. Но в любом случае вы должны купить карданчик от Ижа, чтоб одеть его на рейку и уже от него плясать)

Итого: 1. Рейка в сборе с пыльниками и наконечниками 2700-3000 2. Переходники (детали) токарные работы 1000-1500р (у кого то может знакомые есть токаря) 3. 2 сгона 120р 4. Наконечники классические 300р 5. Карданчик Иж 400р ну и + от классики или какие найдете для подгонки

Инструкция по сборке рулевой рейки после ремонта

После проведения ремонта рулевой рейки Иж Ода, необходимо правильно собрать ее, чтобы гарантировать правильную работу системы управления автомобилем. Процесс сборки довольно прост и может быть выполнен в несколько простых шагов.

Шаг 1:

Перед началом сборки рулевой рейки, убедитесь, что вы имеете все необходимые детали и инструменты. Внимательно осмотрите все компоненты и убедитесь, что они находятся в хорошем состоянии и не требуют замены.

Шаг 2:

Поместите шестеренки и втулки на ось рулевой рейки в правильном порядке. Убедитесь, что все детали плотно прилегают друг к другу и не имеют люфта.

Шаг 3:

Установите вал рулевой рейки в корпус. Подсоедините к нему шток рулевого механизма и убедитесь, что все детали надежно закреплены. Затяните гайки, чтобы обеспечить надежное соединение.

Шаг 4:

Проверьте свободное перемещение рулевой рейки путем поворота вала. Убедитесь, что рулевая рейка движется плавно и без заеданий. При необходимости, отрегулируйте гайки для достижения оптимального результата.

Шаг 5:

Закрепите защитную крышку на корпусе рулевой рейки, чтобы предотвратить попадание грязи и посторонних предметов внутрь системы. Убедитесь, что крышка надежно закреплена и плотно прилегает к корпусу.

После завершения всех этих шагов, рулевая рейка готова к установке на автомобиль и использованию. Обязательно проведите тестовую поездку и убедитесь, что рулевое управление работает правильно и без проблем.

Инструменты, которые потребуются для замены рулевой рейки на Иж Ода 2126

Замена рулевой рейки на Иж Ода 2126 может потребовать некоторого специального инструмента. Ниже приведены основные инструменты, которые нужно будет использовать:

• Набор ключей: Вам понадобится набор ключей, который может включать в себя отвесные, насадные ключи и другие инструменты. Имейте в виду, что вам потребуется несколько размеров ключей, чтобы снять рулевую рейку.
• Отвертки: Требуется минимум две отвертки – плоская и крестообразная. Они помогут вам открутить винты и болты, которые крепят рулевую рейку к автомобилю.
• Гидравлический домкрат: Вам потребуется гидравлический домкрат для подъема автомобиля, чтобы получить доступ к рулевой рейке. Не забудьте исправно установить и снять домкрат.
• Приспособление для снятия рулевой рейки: Это приспособление позволяет легко и безопасно снять рулевую рейку с места крепления. Оно может быть различными форм и размеров, в зависимости от модели автомобиля.
• Вспомогательные инструменты: Дополнительные инструменты, которые могут пригодиться во время замены рулевой рейки, – это гаечный ключ, хомуты, шарнирный инструмент и компрессор.

Руководства на все автомобили

1. Общие сведения
2. Двигатель УМПО-331
3. Двигатель ВАЗ-2106
4. Система охлаждения
5. Система питания
6. Карбюратор
7. Система зажигания двигателя УМПО-331
8. Система зажигания двигателя ВАЗ-2106
9. Система выпуска отработавших газов
10. Сцепление
11. Коробка передач ИЖ-2126
12. Коробка передач ВАЗ-21074
13. Карданная передача
14. Задний мост
15. Передняя подвеска
16. Задняя подвеска
17. Рулевое управление
17.0 Рулевое управление
17.1 Описание конструкции
17.2 Регулировка рулевого механизма
17.3 Снятие рулевого колеса
17.4 Снятие рулевой колонки
17.5 Снятие нижнего карданного шарнира
17.6 Снятие наружного наконечника рулевой тяги
17.7 Замена чехла рейки
17.8 Снятие рулевого механизма
17.9 Разборка рулевого механизма
18. Тормозная система
19. Электрооборудование
20. Кузов
21. Система вентиляции и отопления
22. Особенности конструкции автомобиля ИЖ-2717
23. Приложение
24. Уход за кузовом автомобиля Ссылки на другие сайты

Ходовая часть

Поскольку хетчбек ИЖ-2126 4×4 – полноприводная модель, инженерам пришлось внести некие изменения в конструкцию подвески. Так, спереди были установлены унифицированные рычаги с заднеприводной моделью. Стойки «МакФерсон» шли с приваренной рулевой сошкой. Поворотные кулаки были от ВАЗ-2108. Между стойкой и кулаком устанавливалась проставка. Таким нехитрым способом инженеры достигли значительного увеличения клиренса.

Сзади тоже не обошлось без доработок. Под пружины с завода наварены специальные проставки. Доработана также и тяга Панара. Амортизаторы имеют больший ход. Главная передача имеет отношение 4,22, что выше, чем у моноприводной версии. А передний редуктор на ИЖ-2126 4×4 установлен с «Нивы».

Из оригинальных разработок стоит отметить раздаточную коробку. Ее создавали сами конструкторы ИЖ. Данная коробка обеспечивала постоянный полный привод с механической принудительной блокировкой дифференциала. Это дало машине невероятные характеристики проходимости. В инструкции к ИЖ-2126-070 4×4 говорится, что для включения раздатки нужно сдвинуть от себя маленький рычажок, что находится в районе правой ноги. Второй рычаг отвечает за блокировку.

Какие достоинства у автомобиля ИЖ-2126? Владельцы отмечают доступность и дешевизну запчастей. Много деталей устанавливается от ВАЗа. С поиском нужной запчасти не возникает проблем. А заменить что-либо можно своими руками.

Расположение основных элементов

На шеме рулевого управления ИЖ Ода 2126 присутствуют основные элементы:

№	Название	Описание
1	Рулевая колонка	Устанавливается в верхней части салона непосредственно перед водителем. С помощью рулевой колонки водитель осуществляет управление автомобилем.
2	Рулевое колесо	Подключается к рулевой колонке, представляет собой круглое устройство, которое водитель держит руками и поворачивает для управления автомобилем.
3	Педаль газа	Расположена справа от рулевой колонки на полу автомобиля. С помощью педали газа водитель увеличивает скорость автомобиля, нажимая на нее ногой.
4	Педаль тормоза	Расположена справа от педали газа на полу автомобиля. С помощью педали тормоза водитель уменьшает скорость автомобиля, нажимая на нее ногой.
5	Педаль сцепления	Расположена слева от педали тормоза на полу автомобиля. С помощью педали сцепления водитель переключает передачи в коробке передач.

Эти основные элементы позволяют водителю контролировать движение автомобиля и обеспечивают удобное управление автомобилем ИЖ Ода 2126.
