Замена наконечника рулевой тяги ford focus 2 в картинках

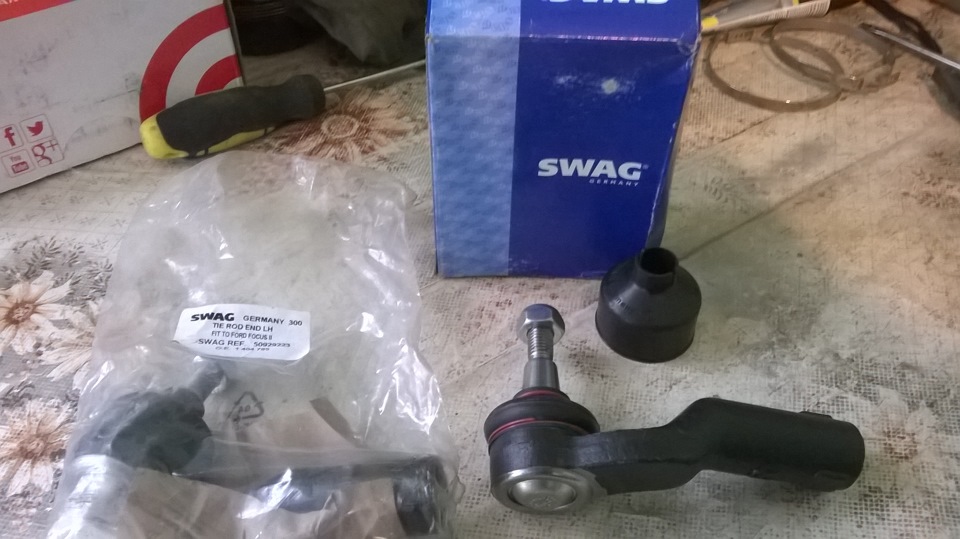

Наконечник рулевой тяги

Примечание: Ниже описаны снятие и установка наконечника рулевой тяги с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

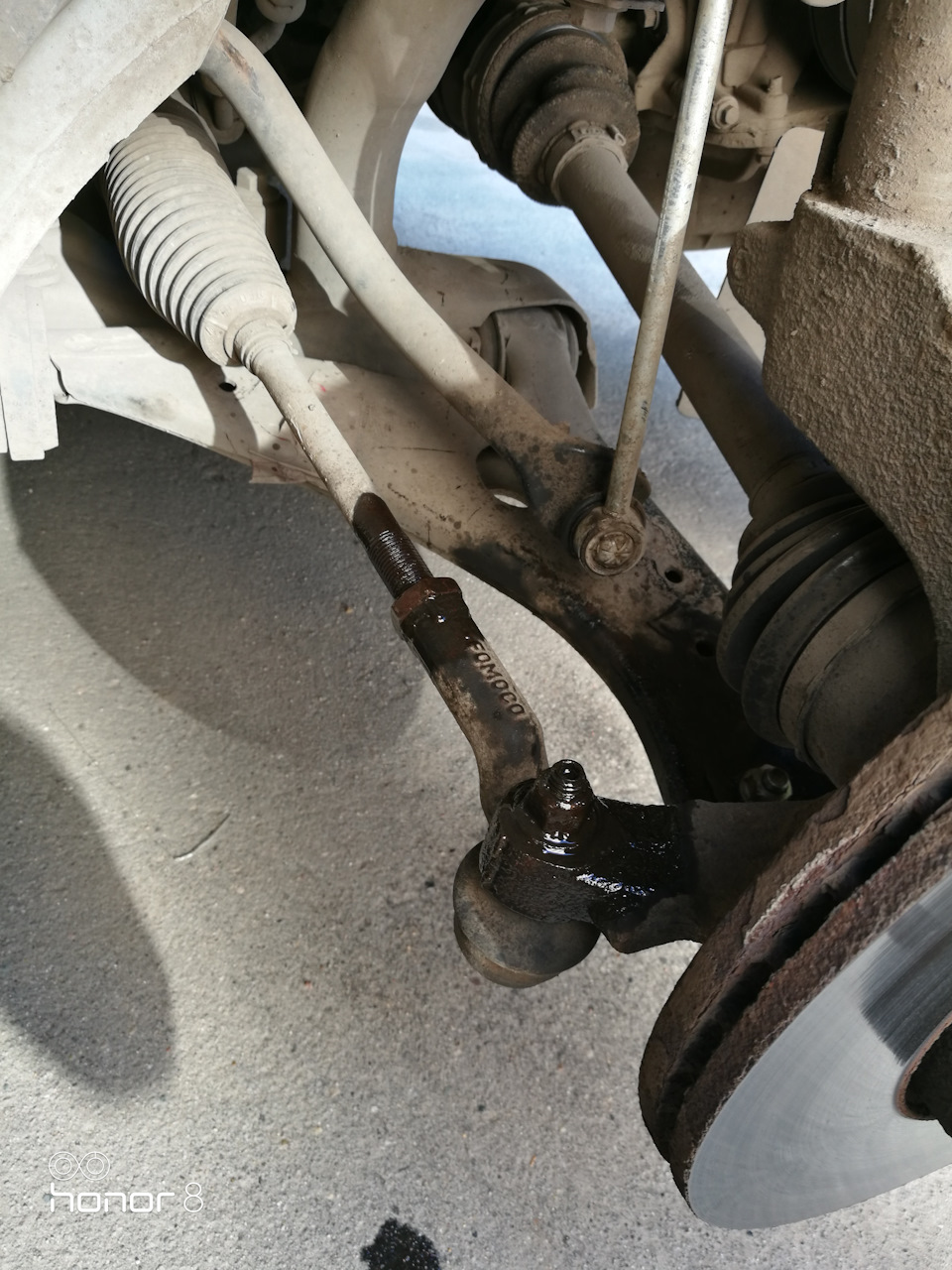

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны меняем наконечник рулевой тяги, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

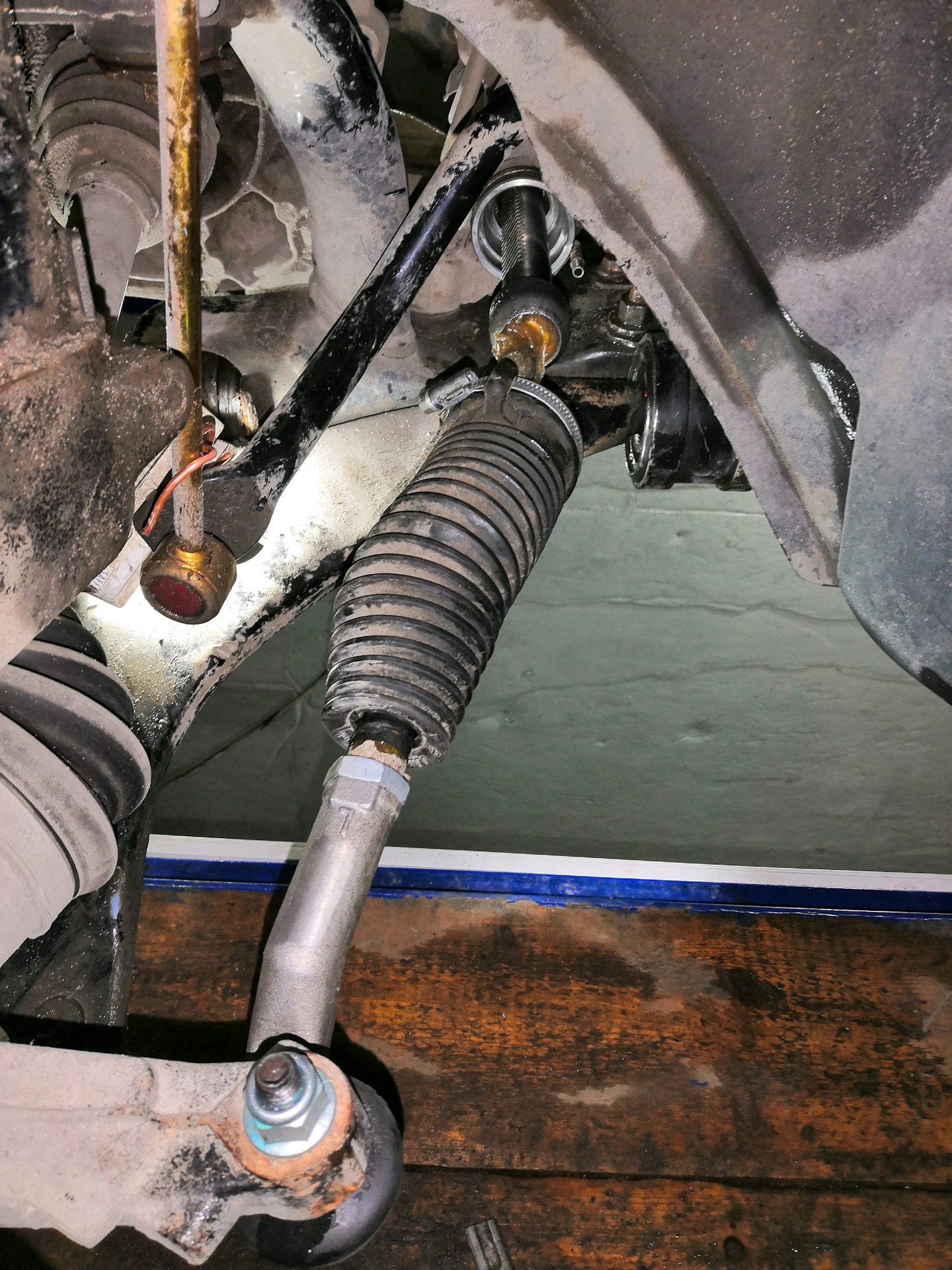

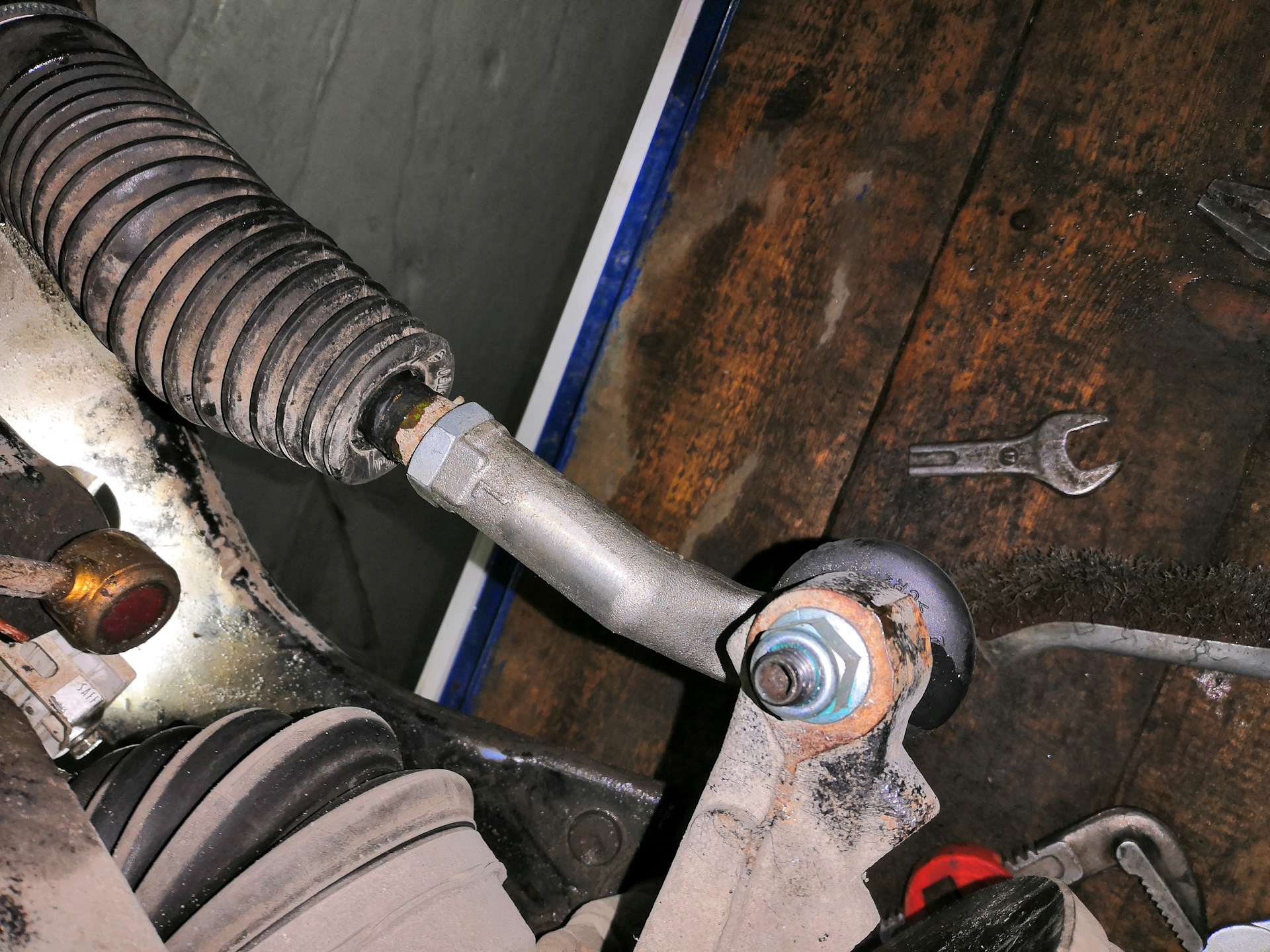

5. Ключом на 24 отворачиваем на несколько оборотов контргайку наконечника рулевой тяги. При необходимости удерживаем сам наконечник от проворачивания вторым ключом.

6. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

7. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

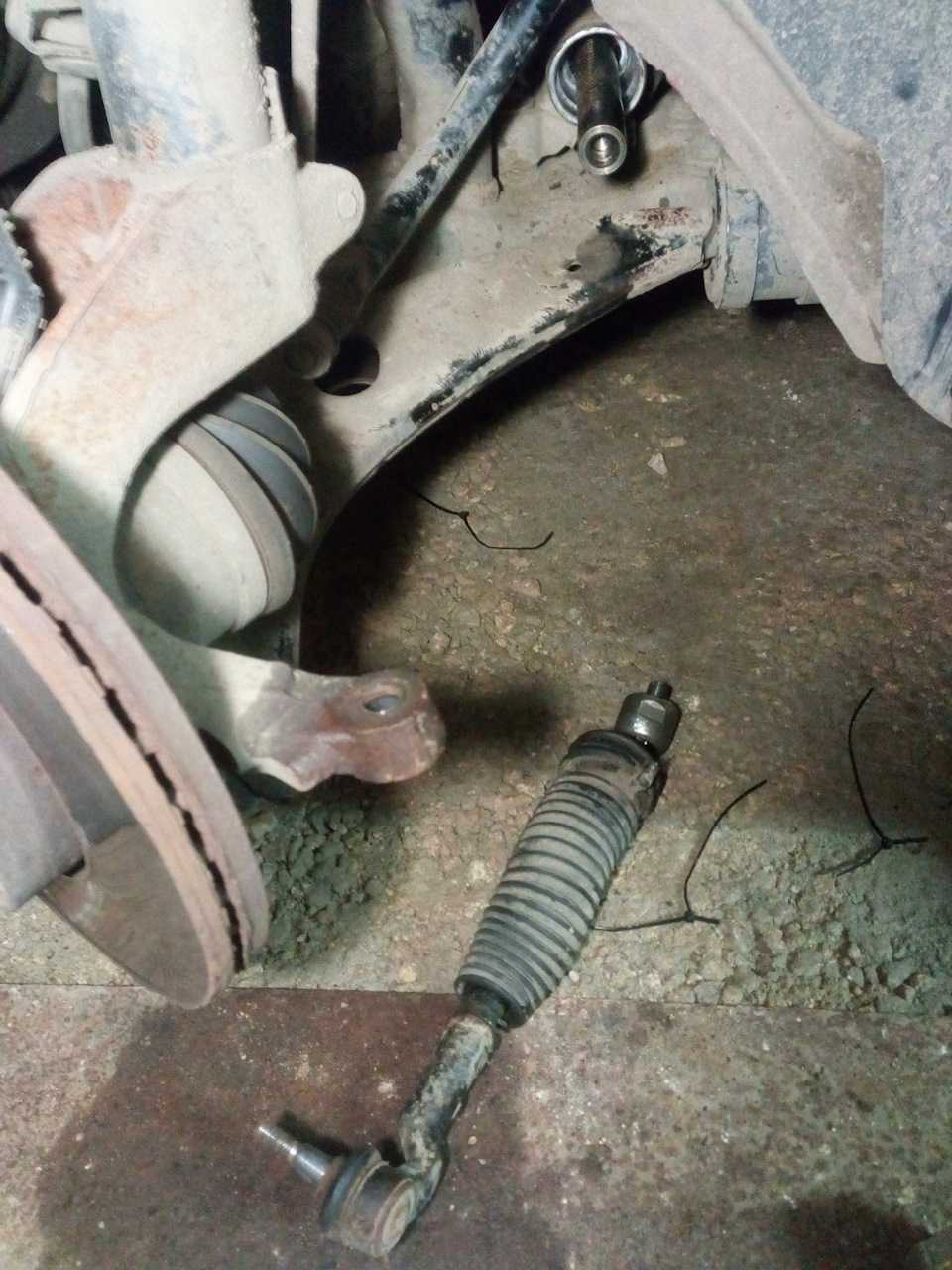

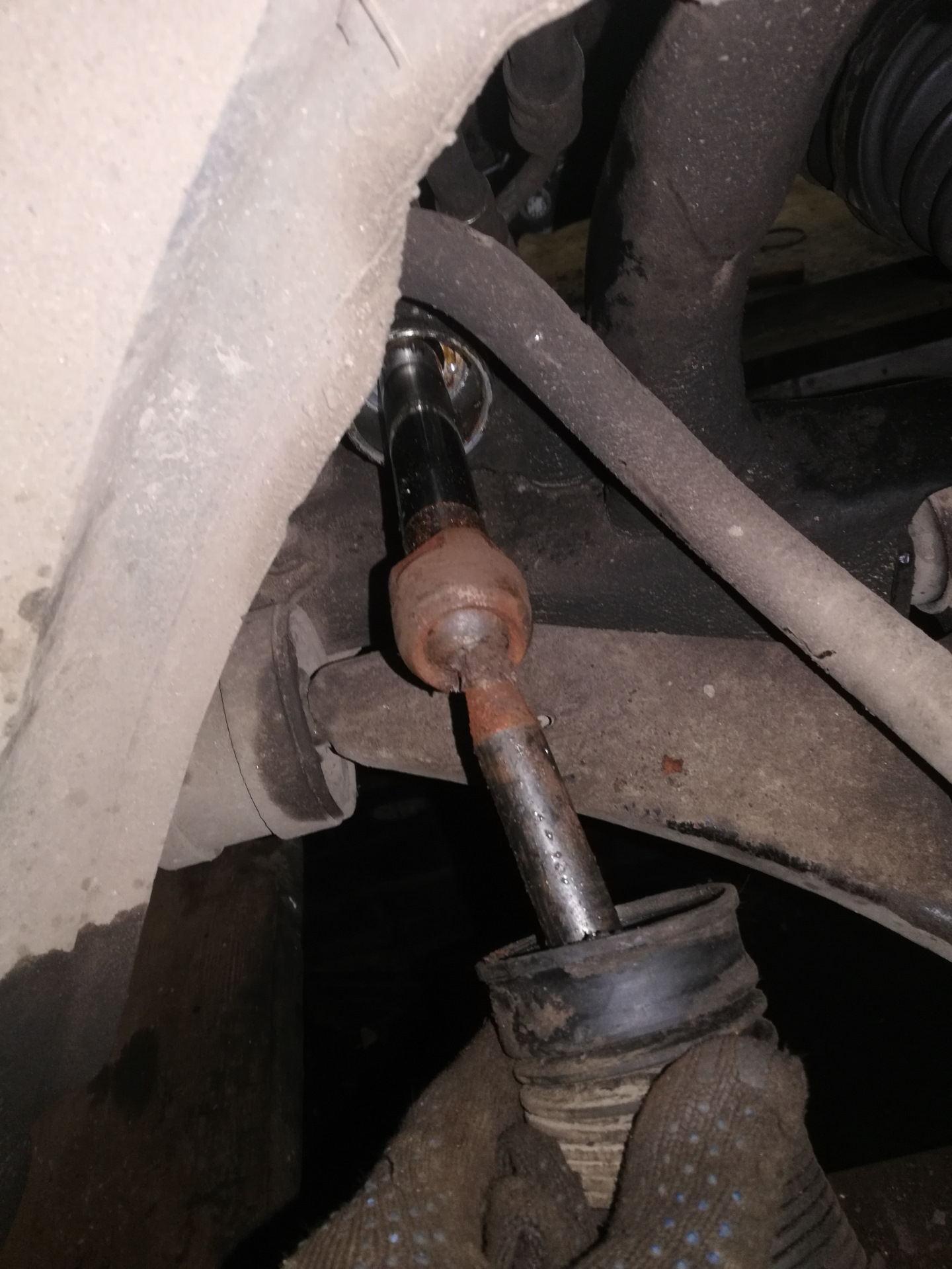

8. Затем отворачиваем наконечник рулевой тяги, считывая и запоминая при этом количество витков резьбы, на которое был навинчен наконечник на рулевую тягу. Это в дальнейшем облегчит последующую регулировку углов установки колес. Удаляем старый наконечник в отходы.

Примечание: Обратите внимание на то, что наконечник рулевой тяги с левой стороны отворачивается по часовой стрелке, с правой стороны – против часовой стрелки

Вырывание и выдавливание

По результатам испытаний на вырывание и выдавливание из корпуса рулевого наконечника шарового пальца выяснилось, что все рулевые наконечники соответствуют ГОСТу Р 52433-2005. Однако мы проводим сравнительный тест и поэтому будем оценивать их по заложенному в конструкцию запасу прочности.

Наименьший коэффициент запаса прочности по усилию вырывания — в 1,4 раза выше ГОСТа — у наконечника марки SAT, а максимальный — почти в 2,5 раза выше ГОСТа — у образца компании AYWIparts. У наконечника Febest палец остался в корпусе, потому что при усилии 3550 кгс срезало резьбу с пальца и гайки, которая была приложена в комплекте с изделием. У наконечника Torque гайка вообще оказалась самой слабой из всех: при создании усилия 2400 кгс вся ее резьба осталась на шаровом пальце. Претензий к качеству крепежа остальных испытуемых у нас не возникло.

По усилию выдавливания результаты меняются. У наконечника CTR при доведении усилия до 4750 кгс мы так и не смогли выдавить шаровый палец: согнулся корпус наконечника. Зато при усилии на 2000 кгс меньше у наконечника Torque шаровый палец выдавил металлическую заглушку и выскочил из корпуса.

Замена передних и задних ступичных подшипников

Подшипник и ступица — это ОДИН целый НЕ РАЗБОРНЫЙ узел. Отдельно подшипник заменить нельзя!!! Подшипники на конвейер поставляют FAG и SNR

( Информация от BlackGoga ) =================Передняя ступица FORD 1 471 854 (в данном комплекте НЕТ ступичного болта) Motorcraft 3M512C300AA нет ступичного болта NTN/SNR R152.62 FAG 713678790 SKF VKBA 3660 RUVILLE 5289 RUVILLE 5273 Fenox WHB71111 GMB GH21190 (НЕТ ступичного болта) по отзывам ходит до 15000км. LYNXauto WH-1215

================= Задняя ступица

С ABS

FORD 1 766 628 FORD 1 506 577 SKF VKBA 3661 NTN/SNR R152.69 NTN/SNR R152.79 (Отличие .69 от .79 — первая идет с датчиком АБС в комплекте, вторая без) Ruville 5282 Fenox WHB83117 GMB GH31570 FAG 713678940

Без ABS

FORD 1 508 112 NTN/SNR R15279

Уточняйте в магазинах наличие ступичных болтов в комплектах. Болты ступиц

Ford 1 569 107 Болт крепления подшипника ступицы, передний, на одну ступицу, 1шт. болт. Land Rover LR000577 как аналог оригиналу Ford 1 539 719 Болт крепления ступицы, задний, для установке надо 4шт.

Для откручивания болтов задней ступицы необходима Головка торцевая E12

, некоторые ошибочно ей называют ключем TORX. Скрытый текст

Фото взято отсюда: Замена передних и задних ступичных подшипников (сообщение #14281028)Пыльник передней ступицы VOLVO 31329227 для 1.8/2.0 МКПП/АКПП и 1.6 АКПП

Скрытый текст

VOLVO 31329801 для 1.6 МКПП Схема установки пыльника

Скрытый текст

1 — ступичный подшипник 2 — пыльник ступицы 3 — ступичный болт 4 — поворотный кулак

Информация и фото про пыльник ступичного болта взята отсюда Замена передних и задних ступичных подшипников (сообщение #18189212) Замена передних и задних ступичных подшипников (сообщение #18190398)

Сколько проехала ваша ступица с подшипником до замены?
До 10 000км.	13	3,2%
10 000-30 000км.	21	5,2%
30 000-50 000км.	27	6,7%
50 000-75 000км.	41	10,2%
75 000-100 000км.	50	12,4%
100 000-125 000км.	64	15,9%
125 000-150 000км.	72	17,9%
150 000-200 000км.	77	19,1%
Более 200 000км.	38	9,4%
Какую ступицу поставили?
FAG	194	46,9%
Fenox	9	2,2%
FORD	45	10,9%
GMB	20	4,8%
LYNXauto	9	2,2%
Motorcraft	3	0,7%
NTN/SNR	51	12,3%
RUVILLE	5	1,2%
SKF	39	9,4%
Иная	39	9,4%

Total 392 votes, last 22 April.

Topic handbook:

Отчет по замене переднего ступичного подшипника от -PaNik_TS- Вариант замены переднего ступичного подшипника со снятием стойки от Karlos-on Вариант замены переднего ступичного подшипника методом охлаждения от Master90 Вариант замены переднего ступичного подшипника методом нагрева от -PaNik_TS- Отчет по замене переднего ступичного подшипника от Enichkin Вариант замены переднего ступичного подшипника без снятия поворотного кулака от _Serega_ Вариант самостоятельной запрессовки переднего ступичного подшипника от -kolhoz- Вариант установки пыльников от Вольво для защиты передних ступик от Dovinant Избавление от щелчков в ШРУСе Коды передней ступицы в сборе с подшипником Отчет по замене заднего ступичного подшипника от KpemeHb Отчет по замене заднего ступичного подшипника от roman_ispu Отчет по замене заднего ступичного подшипника от Тац Задний ступичный подшипник в барабанных тормозах и инструкция по замене от -PaNik_TS- Замена переднего подшипника с помощью самодельной оправки от denchik51 Отзыв о подшипнике от pwdeni Задний подшипник (информация + фото) «BASBUG 7M512C299AD» от noxx Распил передней ступицы GMB GH211 Задняя ступица Ruville 5282 с датчиком NTY KLPFR033Z — болт передней ступицы Передняя ступица Ruville 5289 (в коробке лежит Fag Slovakia) Чертеж фирменного съёмника Оправка для ступичного подшипника

передний ступичный подшипник, задний ступичный подшипник, ступица, подшипник, замена подшипника

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Проведение работ

Автомобиль устанавливается на смотровую яму, глушится, ставится на ручник, под задние колёса устанавливаются противооткаты. Замена деталей проводится в смотровой яме или на подъёмнике. Обрабатываем WD-40 стопорную гайку рулевого наконечника и, пока откисает ржавчина, снимаем хомуты с пыльника. Маленький хомут (ближний к колесу) разжимаем при помощи пассатижей и протаскиваем по тяге к колесу. Большой перекусываем кусачками, церемониться с ним не стоит, он одноразовый и ему потребуется замена, главное, не повредить пыльник. Отсоединив трубку вентиляции, продвигаем пыльник к колесу. Обрабатываем WD-40 место соединения тяги и рулевой рейки и пробуем отвернуть её. На оригинальной тяге не предусмотрено шлицов под ключ. Отворачивать её придётся при помощи газового ключа против часовой стрелки. Значительные усилия придётся приложить только вначале, дальше она выкручивается рукой. Немного ослабляем стопорную гайку у рулевого наконечника и выворачиваем тягу из него.

Отворачиваем со снятой детали стопорную гайку, снимаем с неё хомут и чехол. Пыльник осматриваем на герметичность, при повреждениях корпуса ему потребуется замена, попавшая пыль и грязь быстро выведут шарнир из строя. Одеваем на новую деталь защитный чехол и маленький хомут. Наворачиваем контргайку на резьбу. Желательно вымерять расстояние по старой тяге и отметить при помощи текстового штриха или лака для ногтей (стащить потихоньку у жены или подруги) на новой. Устанавливаем новую тягу на место, для чего заворачиваем шарнир в рейку. На большинстве новых деталей имеется шлицы под ключ, при их наличии замена значительно облегчается. Устанавливаем пыльник на место так, чтобы в него без проблем вошла трубка вентиляции. Крепим чехол при помощи хомутов. Вворачиваем резьбу в рулевой наконечник так чтобы расстояние получилось как на старой. Для этого и потребовалась метка, на резьбе. Приступаем к замене у Форд Фокус второй тяги. После завершения работ проверяем автомобиль на ходу и направляемся в сторону ближайшего сервиса для регулировки схождения колёс.

P.S.

Работы можно проводить и без смотровой ямы. Для этого вывешивается сторона автомобиля, где будет проводиться ремонт, снимается колесо, руль выворачивается до упора. Дальше всё проводится в точно такой же последовательности, только с меньшими удобствами и возможностью больших проблем при выворачивании родного шарнира из рулевой рейки.

P.P.S

Если вы правильно вымеряли длину тяги, резина старая и имеет неравномерный износ, а автомобиль при движении не уводит в сторону, то регулировку схождения можно и не проводить. Хороший мастер не возьмётся её выполнять, а проводить её у плохого – это пустая трата денег.

Сняли рулевую тягу на Форд Фокусе 3

Ремонт рулевой рейки авто Ford Focus .Ремонт рулевой рейки Ford Focus в СПБ

Как открутить на иномарке рулевую шарнирную тягу, без снятия рулевой рейки?

Замена рулевой тяги и наконечника

Как работает съемник шаровых опор и рулевых тяг вилка. Обзор

Интересно почитать:

Ремонт рулевой рейки Форд Фокус 2;
Как подтянуть рулевую рейку на Форд Фокус 2: видео.

Замена ступичных подшипников на Ford Focus 2

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Чтобы обеспечить безопасность, нужно подложить под колеса упоры и поставить машину на первую передачу. Если крепления от датчика скорости и кулака не откручиваются, можно использовать смазочную жидкость WD-40.

Для замены ступичных подшипников потребуется следующий инструментарий:

Новый подшипник ступицы.
Съемник.
Гаечный ключ на «21».
Съемное устройство для наконечников.
Комплект головок.
Оправки под диаметр детали.
Домкрат, молоток, лом.
Ключ динамометрический (чтобы затягивать резьбовые соединения).

Для лучшего представления стоит ознакомиться с устройством данного узла, он включает: подшипника, кулака, ступичной гайки и шайбы, барабана тормозов.

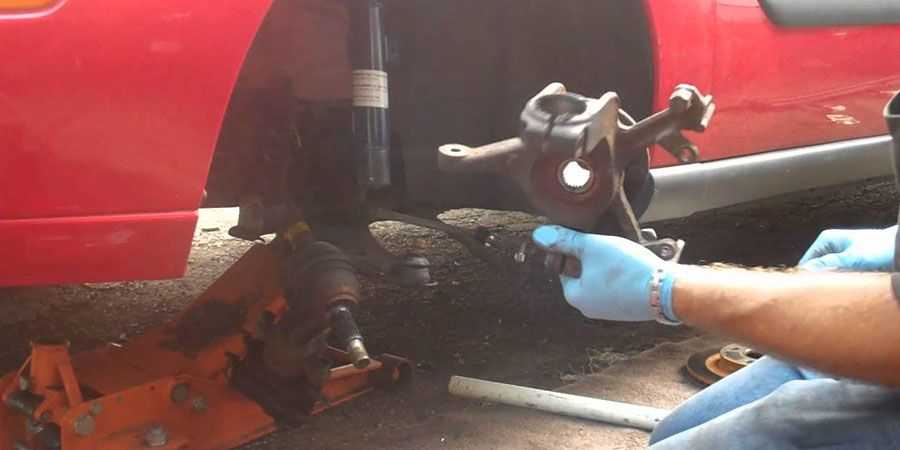

Замена передней ступицы Ford Focus 2
