Техническое обслуживание

Чтобы мост не заклинил из-за преждевременного износа зубьев шестерён, надо следить за подшипниками ведущей шестерни — там ни в коем случае не должен появиться осевой зазор. Заметить зазор просто, надо прокачать ведущую шестерню за фланец крепления карданного вала.

Чтобы устранить осевой зазор, надо подтянуть гайку фланца

Проводите регулировку переднего / заднего моста УАЗ типа “Спайсер” осторожно, основная задача — не перетянуть. Поскольку у гайки есть кернение в паз резьбовой части шестерни, подтянуть её в исходном положении может не получиться

Отпустите гайку на 0,5-1 оборот, а затем снова затяните до устранения зазора и закерните.

Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала. Для этого потребуется снять стопорную пластину.

Передний мост типа “Спайсер” на УАЗе “Хантер” и других моделях — управляемый. Развал у передних колёс в вертикальной плоскости (нерегулируемый), схождение — в горизонтальной.

Развал влияет на износ шин. Небольшой положительный развал (2-3°), очевидно не сильно повлияет на изнашиваемость шин, зато при износе шкворней, балки моста и вкладышей довольно быстро перейдёт в отрицательную сторону, что приведёт к ухудшению поворачиваемости колёс.

А вот здесь уже будут и шины изнашиваться, и управлять автомобилем будет гораздо сложнее. Чтобы предотвратить (или устранить) негативные последствия развала, колёса следует устанавливать со схождением.

Главное в рутинном ТО передних мостов “Спайсер” — поддерживать установленный уровень масла в картере и вовремя его менять

Ещё важно контролировать состояние уплотнителей и креплений узла, а также своевременно устранять осевые зазоры в подшипниках ведущей шестерни и дифференциала

Уазовладельцы, а какой тип переднего моста на вашем УАЗе и пробовали ли вы заменить “гражданский” мост на “военный”?

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Без особой необходимости шарнир равных угловых скоростей, ШРУС, переднего моста автомобилей семейства УАЗ-452 разбирать не рекомендуется. В случае необходимости ремонта, разбирать и собирать ШРУС надо в определенной последовательности.

Разборка ШРУС переднего моста УАЗ-452.

1. Отметить краской взаимное расположение кулаков шарниров. 2. Развести кулаки. Для этого необходимо постучать вилкой короткого кулака об угол деревянной подставки. 3. Зажать шарнир в тиски за длинный кулак коротким кулаком вверх. 4. Повернуть короткий кулак в сторону одного из периферийных шариков. Если при этом противоположный шарик не выйдет из канавок, необходимо нажать или ударить медным молотком по короткому кулаку

При этом необходимо соблюдать осторожность, так как один из шариков может вылететь из шарнира с большой скоростью. 5. Вынуть остальные шарики шарнира

После подбора новых ремонтных шариков увеличенного размера или замене одного из кулаков собрать шарнир

Вынуть остальные шарики шарнира. После подбора новых ремонтных шариков увеличенного размера или замене одного из кулаков собрать шарнир.

Сборка ШРУС переднего моста УАЗ-452.

1. Зажать в тиски длинный кулак в вертикальном положении. 2. Вставить центральный шарик. 3. Установить короткий кулак на центральный шарик так, чтобы метки отмеченные краской совпадали и поворачивая его из стороны в сторону, установить поочередно три периферийных шарика. 4. Разведя кулаки на 10—12 мм и повернув короткий кулак на максимальный угол в сторону от свободных канавок, установит четвертый шарик так, чтобы его зажало в канавках. 5. Повернуть короткий кулак в вертикальное положение. При этом допускаются удары медным молотком по стержню короткого кулака.

Предварительный натяг в шариках шарнира должен быть такой, чтобы момент, необходимый для поворота кулака на 10—15 градусов во все стороны от вертикали при зажатом в тисках другом кулаке, равнялся бы 300—600 кгссм. Разница в моментах поворота кулака в двух взаимно перпендикулярных направлениях одного шарнира не должна превышать 100 кгссм. Для получения требуемого преднатяга и обеспечения правильной сборки шарики должны быть рассортированы на 9 групп.

Размеры диаметров ведущих шариков ШРУС, мм :

А — 25,32-25,34 Б — 25,34-25,36 В — 25,36-25,38 Г — 25,38-25,40 Д — 25,40-25,42 Е — 25,42-25,44 Ж — 25,44-25,46 И — 25,46-25,48 К — 25,48-25,50

Диаметр центрального шарика равен 26,988-0.05 мм. Каждый шарнир должен собираться с шариками одной группы или двух соседних групп. Например, два шарика диаметром 25,41 мм и два 25,43 мм. При монтаже шарики одного размера надо обязательно располагать диаметрально противоположно. Разница в диаметрах двух пар шариков одного шарнира допускается не более 0,04 мм.

После сборки рекомендуется обкатать шарнир на стенде при изменении угла от 0 до 30 градусов в течение двух минут при частоте вращения 300 оборотов в минуту. При обкатке шарики и канавки необходимо смазать маслом.

Шаг 5: Подключение тормозной системы

1. Подключение тормозных шлангов

Необходимо убедиться, что тормозные шланги установлены правильно и не перекручены. Подключите шланги к специальным отверстиям на мостах и на раме.

2. Автоматическая тормозная система

Если в вашем автомобиле есть автоматическая тормозная система, то ее необходимо сконфигурировать, так как она может не работать должным образом из-за изменения высоты подвески.

3. Проверка тормозной системы

Необходимо проверить корректность работы тормозов после установки мостов. Проверьте давление в тормозной системе, а также работу тормозов на различных скоростях.

Если обнаружатся проблемы с тормозной системой после установки мостов, то рекомендуется незамедлительно обратиться к специалистам сервисного центра для устранения неисправностей.

Передний мост УАЗ 469

Конструкция передней оси отличается вот заднего моста. Картер смещен к правому краю по ходу движения автомобиля. Это обусловлено расположением раздаточной коробки. Привод передней оси осуществляется карданным валом от РК. Ось оборудована поворотными механизмами и рулевыми тягами, служащими для управления автомобилем.

Водитель может включить передний мост на УАЗ 469, не выходя из салона. Для этого между водительским и пассажирским сиденьем установлены рычаги управления раздаточной коробкой. Один рычаг отвечает за включение и выключение переднего моста. Второй необходим для понижения передачи крутящего момента.

Полуоси

Полуоси имеют различную длину. Это связано расположением редуктора. Для передачи крутящего момента колесным механизмам независимо от угла поворота предусмотрены ШРУСы.

Картер

Картер переднего моста выполнен из двух частей, соединенных между собой болтами. Во избежание возникновения давления при нагреве смазочного материала картер оборудован дыхательным клапаном. Он позволяет воздушной массе беспрепятственно выходить в атмосферу. Дыхательный клапан защищен от попадания пыли и загрязнений социализированный колпачком.

Рулевое управление

Колёсные механизмы между собой соединены поперечной тягой. Соединение тяги шарнирное. Для регулировки угла схождения колес тяга оснащена наконечниками с резьбовыми соединениями.

Усилия от рулевой колонки передаётся на сошку одного из поворотных кулаков. Поворотные кулаки оснащены шкворнями.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой

Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить

Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

УАЗ — распространенная машина на российских дорогах. Особенности ее конструкции позволяют без проблем передвигаться на асфальтированных участках, а также по бездорожью. Ремонт переднего моста УАЗ невозможен без знания схемы колесного редуктора, устройство которого похоже на аналогичную деталь заднего моста. Ключевое отличие — особенность крепления и установки главной шестерни, конструктивные параметры шарикового подшипника, расположенного в специальном отсеке-стакане.

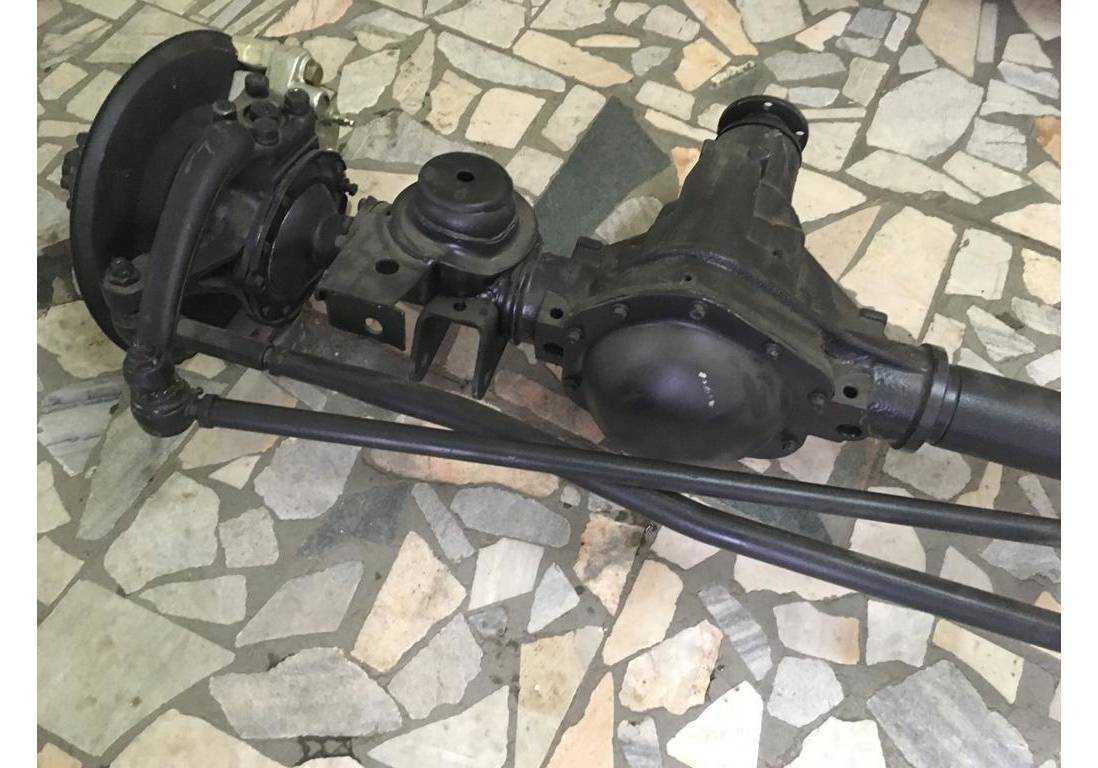

Устройство переднего моста “Спайсер” на УАЗ

Итак, задолго до появления “Хантера” автомобили Ульяновского автозавода комплектовались двумя типами передних мостов — с одноступенчатой главной передачей (они же “гражданские” или “Тимкен”) и с бортовой передачей (они же “П-образные”, “военные”, “редукторные”). Конструкция “военных” узлов имела ряд отличительных особенностей, которые давали преимущества при эксплуатации уазика в тяжёлых условиях:

• бортовые редукторы, увеличивающие клиренс авто;
• распределение крутящего момента между редукторами и главной парой;
• главная пара с меньшим количеством зубьев, которые имели большой размер, что делало такие мосты более надёжными;
• “тяговитое” передаточное число — 5,38;
• задний карданный вал под “П-образные” узлы был на 1 см короче, чем под “Тимкен”.

Подробности здесь: отличие военных мостов уаз от гражданских

Впервые мост “Спайсер”, названный в честь американского конструктора и владельца Spicer Manufacturing Company Кларенса Спайсера, появился на УАЗ-3162 “Симбир”, который впоследствии был модифицирован, а новая модель получила звучное имя “Patriot”. С тех пор “Спайсер” устанавливали на все последующие автомобили УАЗ, такие как “Хантер”, “Пикап”, “Карго”.

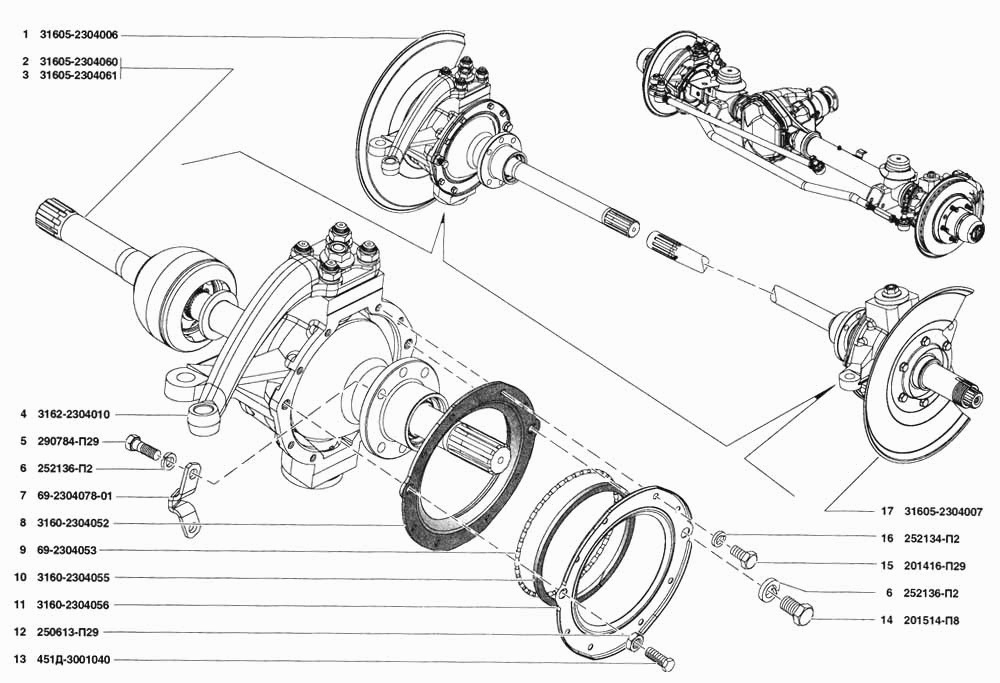

Передний мост типа “Спайсер”, установленный на современные машины УАЗ, — комбинированный, то есть и ведущий, и управляемый. Это жёсткая пустотелая балка с размещёнными в ней дифференциалом и гипоидной передачей. Крутящий момент передаётся через полуоси от главной передачи на передние ступицы.

Это Вас заинтересует: включение переднего моста уаз буханка

Полуось на этом типе моста — это единая деталь, которая комплектуется ШРУС типа “Бирфильд”. Шарниры этого типа значительно компактнее тех, что установлены на “гражданских” мостах, они эффективнее работают при больших углах, а также передают больший крутящий момент. К слову, вышеупомянутые ШРУС сейчас устанавливаются и на мосты “Тимкен”, которые до сих пор используются на некоторых фургонах и внедорожниках УАЗ. Такие мосты принято называть гибридными.

Вам будет интересно почитать здесь: замена шруса уаз патриот

Передний и задний мост на УАЗ типа “Спайсер” имеет ряд преимуществ перед “гражданскими” аналогами. Отметим важные:

• Неразъёмный картер, а значит более жёсткая конструкция.
• Простой доступ к агрегатам внутри. Чтобы провести ремонт переднего или заднего моста УАЗ, достаточно снять крышку.
• Не менее 200 тыс. км — ресурс узла.
• Косозубая раздаточная коробка менее шумная и более надёжная, чем прямозубая. Поскольку передний мост и пониженная передача включаются одним рычагом, управление раздаткой стало проще.

Интересный материал тут: раздатка уаз хантер

С 2003 года Ульяновский автозавод использует собственные производственные мощности для выпуска двух видов мостов “Спрайсер” с передаточным числом 4,111 или 4,625:

• узкие (колея 1445 мм) для “Хантера”;
• широкие (колея 1600 мм) для “Патриота”, “Карго”, “Пикапа”.

На уазики, которые работают на бензине, устанавливают мосты с передаточным числом 4,111, а на “дизели” идут “Спайсеры” с передаточным числом 4,625.

Как устроен передний мост УАЗ

Схема переднего моста УАЗ буханка позволяет определить, что он состоит из нескольких узлов:

1. Составной картер;
2. Редуктор;
3. Полуоси.

Ниже приведено устройство составляющих переднего моста автомобиля УАЗ буханка.

Картер

Картер моста автомобиля УАЗ буханка состоит из 2 частей. Между собой части крепятся болтами, при этом образуя картер редуктора. Части картера оборудованы креплениями для установки рессор и амортизаторов.

По краям моста расположены поворотные механизмы. Они необходимы для управления автомобилем. Механизмы шарнирно соединены с краями картерного кожуха. На поворотные механизмы устанавливаются цапфы. Они необходимы для шарнирного соединения со ступицами автомобиля. Для уменьшения степени трения ступица устанавливаются на роликовые подшипники.

Редуктор

Редуктор переднего моста УАЗ буханка  состоит из главной передачи и межколесного дифференциала. Когда передний мост УАЗ буханки включён, крутящий момент от коробки переключения передач поступает через карданный вал на фланец редуктора. Он установлен на одном валу с ведущей шестерней главной передачи.

Вращаясь, ведущая шестерня передаёт крутящий момент ведомой шестерне. По сравнению с ведущей шестерней она имеет большой диаметр. Это позволяет понизить крутящий момент, передающийся от раздаточной коробки.

Внутри ведомой шестерни расположен межколесный дифференциал. Он состоит из конических сателлитов и их осей. В механизм дифференциала входят шлицы полуосей. Дифференциал позволяет при повороте автомобиля достигать разницы в скорости вращения колес одной оси. Так же можете прочитать про УАЗ 390945.

Полуоси

Передний мост автомобиля УАЗ буханка представляет собой вал со шлицами на краях. С одной стороны и шлицы устанавливаются в дифференциал редуктора. Вторая сторона полуоси приводит в действие  колесную ступицу. Передача крутящего момента от редуктора переднего моста к колесному механизму осуществляется при помощи ШРУСа. Он позволяет передавать крутящий момент независимо от угла поворота колёсных механизмов.

Отличительной особенностью переднего моста автомобиля УАЗ буханка является возможность отключать колесные ступицы от полуосей. Это необходимо для предотвращения износа вращающихся частей редуктора при длительном движении по покрытию хорошего качества.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ «буханка» представляет собой:

• гидравлический привод;
• рабочий тормоз;
• ручной тормоз.

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно — для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза «буханки»

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ «буханка» барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Демонтаж мостов и основной инструментарий

Для того чтобы поменять полуось или сальник ведущей шестерни, снимать передний мост не требуется. Например, для замены шарнира Бирфилда нужно просто поставить машину на ручник, установить переднюю часть автомобиля на домкраты, снять колесо, тормозной диск и произвести ремонт. Однако если стал гудеть дифференциал, а замена масла не принесла результатов, лучше всего произвести полный демонтаж и разборку. После разборки и замены всех изношенных деталей можно на 50-100 тысяч км забыть про задний или передний мост.

Демонтаж моста

Демонтаж осуществляется также для замены несущей балки, которая может треснуть или поломаться со временем. Не обойтись без него и при замене гражданского моста на военный. Итак, для того чтобы снять деталь, понадобятся ключи или головки на 17, 19, 22, 24 и 27 мм. Необходима будет стяжка пружин — без нее можно травмироваться. Для разборки нужно отсоединить тормозной шланг, снять кардан, демонтировать пружины (предварительно стянув их стяжкой), отвинтить крепления амортизаторов и тяг. Естественно, необходимо снять и колеса. Снимать передний мост лучше всего вдвоем или втроем, поскольку его вес составляет около 120 кг.

После демонтажа ремонт произвести уже очень просто, поскольку дальнейшую разборку можно сделать на верстаке или в любом другом удобном месте. УАЗ легко отремонтировать даже в полевых условиях, хотя для того, чтобы произвести ремонт трансмиссии, лучше всего иметь под боком гараж с ямой и 1-2 помощников.

Во время ремонтных работ владельцы автомобилей УАЗ часто используют подручные приспособления и уже отслужившие детали. Например, запрессовать новый сальник можно при помощи старого.

УАЗ 31519 | Диагностика неисправностей переднего моста

Диагностика неисправностей переднего моста

Имеют место шумы, издаваемые передними колесами автомобиля

Шум шин.
Проверьте, соответствуют ли шины по типоразмеру номинальным для данного автомобиля.

Ослабло крепление диска на ступице.
Проверьте состояние обода, ступицы колеса, шпилек и гаек крепления колеса. Подтяните крепеж, либо замените дефектные компоненты.

Нарушена балансировка колеса, либо погнут диск.
Отбалансируйте колесо, либо замените диск.

Неисправны подшипники передней ступицы, либо нарушена их регулировка.
Откорректируйте преднатяг подшипников, либо замените их.

Изношены или повреждены подшипники сборки поворотного кулака, либо нарушена их регулировка.
Проверьте, в случае необходимости замените подшипники.

Изношен или поврежден шарнир равных угловых скоростей (ШРУС) приводного вала переднего колеса.
Проверьте, в случае необходимости замените приводной вал.

Поддомкратьте передок автомобиля и установите его на подпорки. Проверьте надежность затягивания крепежных гаек и свободу вращения колес, измерьте величину биения колес. Шумы, издаваемые подшипником передней ступицы проявляются в виде громыхания при вращении отдельно одного колеса. Во время проверки состояния ступичных подшипников трансмиссия должна находиться в положении “N”, а противоположное колесо — быть заблокировано. Шумы, издаваемые ШРУСами наиболее заметны во время движения автомобиля при повернутом до упора рулевом колесе. Оценить состояние ШРУСа можно по металлическим щелчкам, издаваемым ступичной частью колеса во время вращения его вперед-назад. Трансмиссия должна находиться в положении первой передачи, раздаточная коробка переключена в режим понижающей передачи, а ступицы с отключаемым приводом — заблокированы.

Имеют место шумы, издаваемые главной передачей

Ослабло крепление карданного вала или изношен карданный шарнир.
Подтяните крепеж или замените шарнир.

Упал уровень смазывающей жидкости.
Проверьте нет следов ли утечек масла, при обнаружении таковых устраните причину. Долейте масло требуемого сорта.

Ослабла гайка фланца ведущей шестерни главной передачи.
Смажьте гайку герметиком и затяните с требуемым усилием.

Изношены или повреждены компоненты главной передачи.
Выполните капитальный ремонт главной передачи.

Вал ведущей шестерни вращается, а переднее колесо — нет

Не введены в зацепление или неисправны ступицы с отключаемым приводом.
Проверьте исправность функционирования ступиц с отключаемым приводом, выполните необходимый ремонт, либо произведите замену.

Поврежден приводной вал, либо ШРУС.
Проверьте, замените сборку вала.

Срезаны болты корончатой (ведомой) шестерни главной передачи.
Снимите сборку главной передачи и замените болты.

Повреждены шестерни дифференциала.
Выполните капитальный ремонт главной передачи.

Снимите приводные валы и проверьте их состояние. Если необходимо, снимите сборку главной передачи и выполните ее капитальный ремонт. Проследите за тщательностью удаления из картера моста посторонних частиц и металлических опилок.

Происходит потеря смазывающей жидкости

Неисправен сальник ведущей шестерни главной передачи. Проверьте (см. сопроводительную иллюстрацию). Замените сальник, проверьте состояние контактной поверхности фланца.

Неисправен сальник приводного вала.
Снимите приводной вал и замените сальник.

Имеет место утечка через прокладку картера главной передачи.
Снимите сборку главной передачи и замените прокладку.

Утечка происходит через поры или трещины в картере главной передачи.
Выполните необходимый ремонт, либо замените картер.

Прежде чем очищать сборку переднего моста для проверки ее на наличие следов утечек масла, проверьте проходимость вентиляционного шланга картера (см. сопроводительную иллюстрацию). если утечки не проявляются при холодном мосте, совершите на автомобиле поездку, прогрев мост до нормальной рабочей температуры, после чего внимательно осмотрите картер на наличие следов утечек через мельчайшие поры и трещины.

Какие хабы лучше поставить на УАЗ Патриот

На рынке дополнительного оборудования представлены муфты производства нескольких компаний, которые отличаются габаритами и материалом составных частей. Для УАЗ Патриот подходят хабы с механическим или автоматическим включением, для установки не требуются доработка ступиц и установка дополнительного оборудования. Пневматические приводы требуют сверления каналов для откачки воздуха и тщательной герметизации ступицы.

Продукция выпускается небольшим предприятием из Уфы, за счет использования легких сплавов и пластика производителю удалось снизить вес при сохранении механической прочности корпуса. Внутренняя часть узла подвержена ускоренному износу из-за плохой герметичности кожуха. Владельцы автомобилей отмечают случаи самопроизвольного выключения из-а отсутствия штатного фиксатора. Доработка заключается в установке шарика с пружиной и заполнении внутренней части муфты смазкой, устойчивой к перепадам температуры и воздействию влаги.

Производитель AVM Auto Equipamentos Ltda (Бразилия) предлагает муфты с автоматическим и механическим управлением. Цена изделий начинается от 5,5 тыс. руб., модели с усиленной конструкцией обойдутся в 2-3 раза дороже. В набор входят прокладки из плотного водоустойчивого материала, изготовитель рекомендует наносить слой герметика, предотвращающего проникновение жидкости в ступицы при длительном движении по залитой водой колее.
