Ваз 2106 регулировка фар

Электрическая схема

Электросхема подключения фар ВАЗ 2106 включает:

1. Собственно фары.
2. Предохранители.
3. Индикатор работы дальнего света фар на спидометре.
4. Реле ближнего света.
5. Переключатель режимов.
6. Реле дальнего света.
7. Генератор.
8. Выключатель наружного освещения.
9. Аккумулятор.
10. Ключ зажигания.

Электросхема подключения фар ВАЗ 2106 отличается простотой исполнения и надёжностью в эксплуатации

Включать ближний и дальний свет фар водитель может подрулевым переключателем. При этом необходимо, чтобы была нажата кнопка выключателя наружного освещения. Однако, даже если эта кнопка не нажата, водитель может выполнять кратковременные включения дальнего света (например, чтобы подать световой сигнал), притягивая к себе рычаг подрулевого переключателя: такое возможно благодаря тому, что контакт световой сигнализации подрулевого переключателя запитан напрямую от замка зажигания.

Сам подрулевой выключатель (который ещё называют тубусом) на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала. Если требуется ремонт или замена тубуса, то, как правило, приходится разбирать рулевую колонку, а наиболее типичными неисправностями подрулевого переключателя являются выход из строя его контактов (в результате чего не работает, например, дальний или ближний свет) или механическое повреждение самого тубуса.

Подрулевой выключатель на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала

Реле фар

В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

• напряжение срабатывания — 8 В (при 20–30 °C);
• зазор между контактами — 2 мм;
• сопротивление обмотки — 85 Ом (при 20 °C).

В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически. Выполнить такую модернизацию можно разными способами и чаще всего смысл реконструкции сводится к тому, чтобы ближний свет включался после запуска двигателя.

Как отрегулировать автомобильные фары своими руками?

Одним из весомых факторов, обеспечивающих безопасность движения на дороге, является уровень освещенности проезжей части и четкость границ пешеходной зоны. Особенно важны параметры правильного светоиспускания агрегата для темного времени суток. О необходимости корректировки светового потока опытный водитель догадается сам. Новичкам автодела подскажут участники движения, мчащиеся по встречной полосе. Двумя мигающими сигналами дальнего света они известят о том, что свет «бьет» в глаза. Регулировка фар своими руками должна проводиться периодически, как минимум через 50 тысяч пройденной трассы.

Порядок регулировки

Весь процесс можно разбить на три части:

• Разметка ламп
• Разметка на стене
• Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

• Мел, светящаяся лента либо что-то другое для разметки
• Ровная стена
• Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Добро пожаловать! Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание! Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

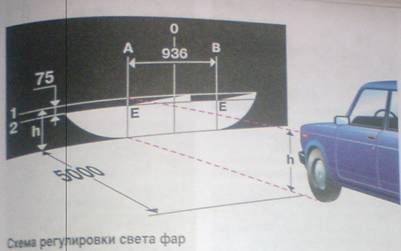

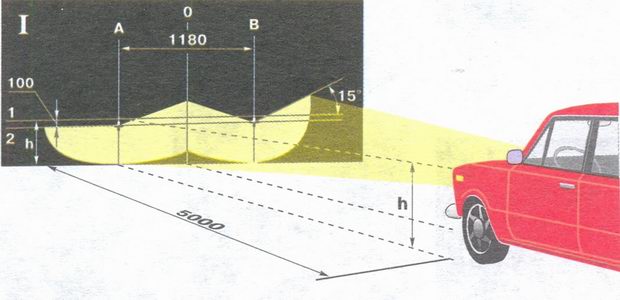

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

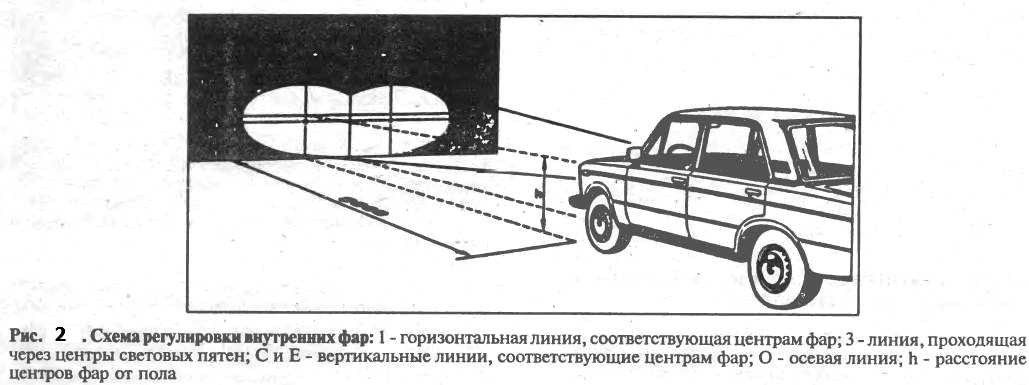

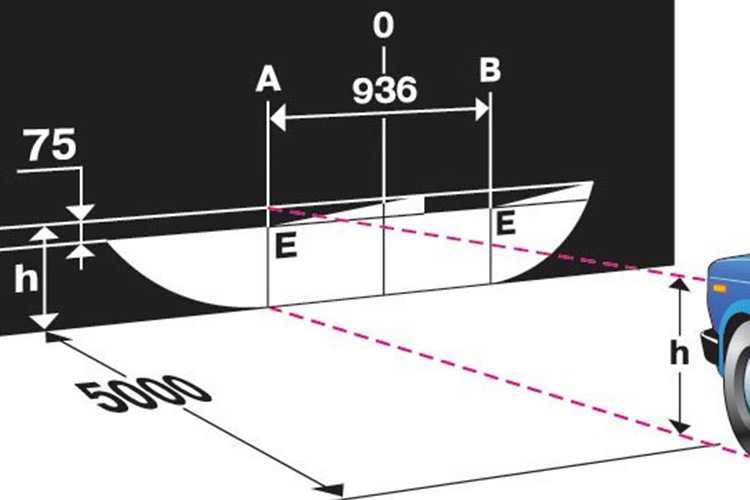

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание! Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание! При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

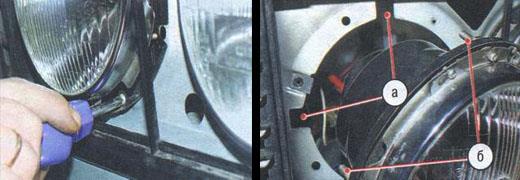

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Будет полезно: Датчик коленвала лада приора 8 и 16 клапанов: где находится, неисправности

Примечание! При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание! Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик: Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Электрическая схема

Электросхема подключения фар ВАЗ 2106 включает:

1. Собственно фары.
2. Предохранители.
3. Индикатор работы дальнего света фар на спидометре.
4. Реле ближнего света.
5. Переключатель режимов.
6. Реле дальнего света.
7. Генератор.
8. Выключатель наружного освещения.
9. Аккумулятор.
10. Ключ зажигания.

Электросхема подключения фар ВАЗ 2106 отличается простотой исполнения и надёжностью в эксплуатации

Подрулевой переключатель

Включать ближний и дальний свет фар водитель может подрулевым переключателем. При этом необходимо, чтобы была нажата кнопка выключателя наружного освещения. Однако, даже если эта кнопка не нажата, водитель может выполнять кратковременные включения дальнего света (например, чтобы подать световой сигнал), притягивая к себе рычаг подрулевого переключателя: такое возможно благодаря тому, что контакт световой сигнализации подрулевого переключателя запитан напрямую от замка зажигания.

Сам подрулевой выключатель (который ещё называют тубусом) на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала. Если требуется ремонт или замена тубуса, то, как правило, приходится разбирать рулевую колонку, а наиболее типичными неисправностями подрулевого переключателя являются выход из строя его контактов (в результате чего не работает, например, дальний или ближний свет) или механическое повреждение самого тубуса.

Подрулевой выключатель на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала

Реле фар

В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

• напряжение срабатывания — 8 В (при 20–30 °C);
• зазор между контактами — 2 мм;
• сопротивление обмотки — 85 Ом (при 20 °C).

В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.

Автоматическое включение фар

Актуальность включения фар в автоматическом режиме связана с тем, что многие водители забывают включать ближний свет в дневное время (что предписано ПДД) и в результате получают штрафы. В России такое требование появилось впервые в 2005 году и сначала распространялось только на движение вне населённых пунктов. С 2010 года включать ближний свет или габариты обязаны при движении все водители: эта мера призвана повысить безопасность дорожного движения.

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически. Выполнить такую модернизацию можно разными способами и чаще всего смысл реконструкции сводится к тому, чтобы ближний свет включался после запуска двигателя. Добиться этого можно, например, включением реле ближнего света в схему генератора: при этом потребуется два дополнительных реле, благодаря которым можно будет управлять фарами при включённом двигателе.

Существуют и другие варианты автоматического включения фар, например, через датчик давления масла, и любой автолюбитель может выбрать наиболее приемлемый для себя способ.

Неисправности и ремонт фар

В процессе эксплуатации владелец ВАЗ 2106 не всегда замечает, что свет фар постепенно становится всё более бледным, заставляя водителя присматриваться к дороге. Причина — неизбежное через определённое время помутнение колбы лампы, поэтому специалисты рекомендуют взять в привычку регулярную замену ламп передних осветительных приборов. Если в автомобиле не горят отдельные лампы или фонари, это может быть следствием:

• выхода из строя одного из предохранителей;
• перегорания лампы;
• механического повреждения проводки, окисления наконечников или ослабления крепления электропроводов.

Если не переключается дальний или ближний свет, то, скорее всего, вышло из строя реле дальнего или ближнего света или окислились контакты подрулевого переключателя. В обоих случаях, как правило, требуется замена — соответственно, реле или переключателя. Заменить трёхрычажный переключатель необходимо и в том случае, когда не фиксируются или не переключаются его рычаги.

Специалисты рекомендуют взять в привычку регулярную замену ламп передних фар ВАЗ 2106

Как разобрать фару

Чтобы разобрать фару ВАЗ 2106 (например, для замены стекла), необходимо разогреть герметик по её периметру феном, после чего тонкой отвёрткой или ножом вынуть стекло. Фен — удобный инструмент в этом случае, но необязательный: некоторые разогревают фару на паровой бане или в духовке, хотя при этом существует риск перекалить стекло. Собирается фара в обратном порядке — наносится слой герметика и стекло аккуратно устанавливается на место.

Замена лампочек

Для замены лампы фары ВАЗ 2106 необходимо:

1. Демонтировать пластиковую накладку с помощью плоской отвёртки.
2. Крестообразной отвёрткой ослабить крепёжные винты обода, удерживающего фару.

   Крестообразной отвёрткой необходимо ослабить крепёжные винты обода, удерживающего фару

3. Провернуть обод до выхода винтов из пазов.

   Обод нужно провернуть до выхода винтов из пазов

4. Снять обод и рассеиватель.

   Вместе с ободом снимается рассеиватель

5. Извлечь фару из ниши и отсоединить штекер питающего провода.

   Фару следует извлечь из ниши, после чего отсоединить штекер питающего провода

6. Снять фиксатор.

   Для замены лампы фары ВАЗ 2106 потребуется снять специальный фиксатор крепления лампы

7. Вынуть лампу из фары.

   Вышедшую из строя лампу можно вынимать из фары

Сборка конструкции после замены лампы выполняется в обратном порядке.

Корректор фар

Такое устройство, как корректор фар используется не каждый день, но может оказаться полезным, например, при движении в тёмное время суток с перегруженным багажником. Передняя часть машины при этом «задирается», и ближний свет скорее напоминает дальний. В этом случае водитель может с помощью корректора опустить пучок света вниз. В противоположной ситуации, когда корректор настроен под загруженный багажник, а машина идёт порожняком, можно выполнить обратную манипуляцию.

Если автомобиль не укомплектован корректором, это устройство можно установить самостоятельно. По типу привода корректоры делятся на гидравлические и электромеханические. Гидравлический состоит из главного цилиндра и цилиндров привода фар, а также системы трубок и ручного регулятора, который устанавливается на панели приборов. Электромеханический — из сервопривода, проводов и регулятора. Регулировка фар гидрокорректором осуществляется за счёт изменения давления рабочей жидкости (которая должна быть незамерзающей) в цилиндрах. Электрокорректор изменяет положение фар с помощью сервопривода, который состоит из электродвигателя и червячной передачи: после подачи напряжения на электромотор вращательное движение преобразуется в поступательное, и шток, связанный с фарой шаровым соединением, изменяет угол её наклона.

Видео: работа электромеханического корректора фар на ВАЗ 2106

https://youtube.com/watch?v=2FlK5gHbcmA

Периодическая очистка требуется не только наружной, но и внутренней стороне фар ВАЗ 2106. Если необходимо избавиться от накопившейся за время эксплуатации грязи и пыли, можно воспользоваться одним из множества специальных чистящих средств

Важно при этом, чтобы средство не содержало в составе спирт, который может повредить напыление отражателя и оптику придётся менять. В некоторых случаях для очистки поверхности фары бывает достаточно зубной пасты или косметической мицеллярной жидкости для снятия лака

Чтобы вымыть внутреннюю поверхность фары, не снимая стекла, нужно вынуть из фары лампу, залить внутрь разбавленную чистящим средством воду и несколько раз хорошо взболтать, после чего промыть ёмкость чистой водой и просушить.

Рейтинг ЛЕД ламп на ВАЗ 2106 для ближнего света

LED лампа C6L H4 H/L COB – пятое место,110 грн. за штуку

Бюджетная светодиодная лампа на «шестерку».. Подключение происходит к штатной проводке автомобиля, а конструкция отличается наличием активного охлаждения и алюминиевым радиатором. Цветовая температура в 5 000К создает достаточно комфортный белый свет для желающих купить ЛЕД лампы на ВАЗ 2016 за символическую цену.

Преимущества выбора:

• доступная стоимость;
• комфортная цветовая температура;
• активное охлаждение;
• ресурс работы около 30 000 часов.

LED лампа X3C H4 H/L CSP – 4 позиция и 305 грн/штука

Еще один представитель бюджетного сегмента, ставший бестселлером в Украине благодаря доступности. Цветовая температура составляет 5000К и обеспечивает хорошую видимость водителю с приятным для глаз белым освещением.

LED лампа X3C H4 H/l CSP

Преимущества:

• приятная стоимость;
• известный бренд;
• четкая теневая граница;
• продолжительный срок эксплуатации.

AMS Vision-R H4 H/L CSP – третье место, 690 грн/штука

Продукция AMS – неизменный флагман на страницах AAC. Секрет популярности в честности заявленных характеристик, которые сохраняются гораздо дольше заявленного гарантийного срока. Лампы рассчитаны на стабильную работу минимум 20 000 часов.Цветовая температура в 6 000К достаточно комфортным белым цветом с голубым оттенком, а оптимальная фокусировка сохраняет хорошую видимость дороги для водителей встречной полосы.

Преимущества:

• лидер в своем ценовом сегменте по рабочим характеристикам;
• яркость свечения 1625 Люмен и эффективность 102 Люкс/Ватт;
• срок службы ≈ 20 000 часов;
• пылевлагозащита IP67 и герметичная конструкция;
• полноценная работа в запотевших фарах;
• устойчивость к скачкам напряжения и защита от перегрева.

LED лампа AMS Extreme-F H4 H/L – второе место, 1020/штуку

AMS закрепился на лидерских позициях благодаря премиальному уровню своих LED ламп. Во всей линейке Extreme-F были увеличены показатели яркости и площади освещения. Время работы превышает 20 000 часов.

Цветовая температура в 6000К обеспечивает водителя ярким белым цветом луча с голубым оттенком. Хорошую видимость в ночное время и возможность быстрой реакции в этих условиях гарантируют увеличенные показатели яркости +300%. Активная система двойного охлаждения защитит устройство от возможного перегрева.

AMS Extreme-F H4 H/L 6000K

Преимущества:

• защита от влаги и пыли;
• улучшенные показатели яркости на 300%;
• полноценная работа в запотевших фарах;
• стабильная работа при скачках напряжения и защита от перегрева;
• уменьшенный вес.

LED лампа AMS Original-F H4

Настоящий флагман рейтинга ЛЕД ламп на ВАЗ 2106 со светодиодами Lattice Power HGL3. Время работы составляет приблизительно 20 000 часов. Цветовая температура 5 500К предоставит белый яркий цвет, который справится с освещением мокрого асфальта в ночное время суток. Дальность освещения поможет быстро среагировать в непредвиденной ситуации, при этом не возникнет ослепляющего эффекта для автомобилей на встречной полосе.

LED лампа AMS Original-F H4 5500K

Преимущества:

• яркость свечения 2000 Люмен, эффективность 88 Люкс/Ватт;
• защита от влаги и пыли IP65;
• полноценное освещение с запотевшими фарами;
• стабильная работа при перепадах напряжения и устойчивость к вибрациям;
• герметичный и легкий блок;
• защита от перегрева;
• мгновенное включение.
