Ступичные подшипники переднего колеса

ВАЗ 1111 | Замена подшипника ступицы переднего колеса

1. Снимите колесо и декоративный колпак гайки ступицы колеса.

2. Вновь установите колесо и расконтрите гайку ступицы.

3. Ослабьте затяжку гайки ступицы. Она затянута с большим
моментом, поэтому рекомендуется воспользоваться удлинителем, например
отрезком трубы.

4. Снимите переднее колесо, тормозные колодки и суппорт,
подвесив его на веревке или проволоке к пружине передней подвески
(см. подраздел 7.1.1.).

5. Снимите тормозной диск (см. подраздел
7.1.3.).

6. Выпрессуйте палец шарового шарнира из поворотного рычага
(см. подраздел 6.4.) и отведите рулевую тягу
в сторону.

7. Отметьте положение головки регулировочного болта на кронштейне
стойки. Это поможет при установке стойки приблизительно сохранить
развал колес.

8. Ослабьте затяжку гаек болтов крепления поворотного кулака
к стойке.

9. Отверните два болта крепления шаровой опоры к поворотному
кулаку (под головками болтов установлены плоские и пружинные шайбы).

10. Окончательно отверните две гайки крепления поворотного
кулака к стойке и выньте болты.

11. Окончательно отверните гайку ступицы.

12. Снимите упорную шайбу.

13. Выведите поворотный кулак из кронштейна стойки и…

14. …снимите его в сборе со ступицей с хвостовика наружного
ШРУСа.

15. Зажав поворотный кулак в тиски, выпрессуйте с помощью
соответствующей выколотки…

16….ступицу из поворотного кулака.

17. Если наружная часть внутреннего кольца подшипника осталась
на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице
есть две специальные выемки.

18. Если необходимо заменить наружное грязезащитное кольцо,
с помощью выколотки сбейте его с поворотного кулака (для замены
подшипника это можно не делать).

19

Осторожно поддев отверткой, снимите внутреннее грязезащитное
кольцо.. 20

Снимите стопорные кольца с обеих сторон поворотного
кулака.

20. Снимите стопорные кольца с обеих сторон поворотного
кулака.

21. Установив приспособление с соответствующей оправкой,
выпрессуйте подшипник из кулака.

22. Очистите от грязи ступицу и…

23. …поворотный кулак.

24. Выбейте молотком поврежденные шпильки крепления колеса
и запрессуйте новые.

25. При замене поворотного кулака снимите с него поворотный
рычаг, отвернув болт крепления, и установите рычаг на новый кулак.

26. Установите наружное стопорное кольцо в проточку поворотного
кулака.

27. Запрессуйте с помощью соответствующей оправки новый
подшипник в поворотный кулак, прикладывая усилие только к наружному
кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник
– он может разрушиться.

28. Установите внутреннее стопорное кольцо.

29. Запрессуйте внутреннее грязезащитное кольцо с помощью
стакана приспособления.

30. Запрессуйте наружное грязезащитное кольцо с помощью
подходящей оправки.

31. Установите в поворотный кулак ступицу и приспособление
с соответствующей оправкой (чтобы приложить усилие к внутреннему
кольцу подшипника) и…

32. …запрессуйте ступицу во внутреннее кольцо подшипника.

33. Установите поворотный кулак в порядке, обратном снятию.
При этом поверните регулировочный болт так, чтобы совпали ранее
сделанные метки, и, удерживая его в этом положении от проворачивания,
затяните гайку его крепления.

34. При сборке используйте новую гайку ступицы или гайку
с другого колеса (чтобы старая замятая часть а буртика гайки
при кернении не попадала в паз б хвостовика наружного ШРУСа).

35. После установки автомобиля на землю окончательно затяните
гайку ступицы, законтрите ее и установите декоративный колпак.



Замена подшипника ступицы

Рассмотренные выше конструкции ступичных подшипников установлены на передние оси и имеют в зависимости от конфигурации узла, имеют различную технологию замены.

Так же имеются несколько методик ремонта:

• Со снятием стойки;
• Без снятия стойки;
• С помощью съемника/пресса;
• Без съемника/пресса.

ИНСТРУКЦИИ ПО ЗАМЕНЕ ПО МАРКАМ АВТОМОБИЛЕЙ:

На нашем сайте можно посмотреть подробные инструкции с фото и видео для всех видов конструкций и методик следующие модели авто:

• Chevrolet:
  • Нива
  • Aveo
  • Lanos
  • Lacetti
  • Cruze
• ВАЗ:
  • Kalina
  • Granta
  • Priora
• Ford:
  • Focus 2
  • Transit
  • Fusion
  • Focus 1
• Daewoo:
  • Nexia
  • Matiz
• Renault:
  • Logan
  • Megan
• Hyundai:

  Accent

• Mitsubishi:
  • Lancer 9
  • Lancer 10
• Opel:

  Astra H

• KIA
  • Rio
  • Sportage
• ГАЗ:

  ГАЗель

• Nissan:
  • Almera
  • Qashqai
• Mazda:
  • Mazda 6
  • Mazda 3
• Toyota:

  Corolla

• Audi:

  A80 B4/B3

Примечание:

Если в списке нет вашего авто, выбирайте по марке, в 90% случаях инструкция подойдёт для Вас!

Процесс замены на конкретном примере

В данной статье для примера взят автомобиль Ауди 80. Рассмотрим процесс ремонта с помощью пресса и съемника, со снятием стойки и без снятия.

Требуемые инструменты для замены:

• Смазка подшипниковая;
• Перчатки;
• Набор ключей;
• Молоток;
• Пресс или съемник;
• Плоскогубцы;
• Отвертка.

Описание процесса замены

1. Откручиваем гайки крепления диска колеса, снимаем колесо.
2. Ударным ключом или головкой на 24 откручиваем центральный ступичный болт переднего колеса. Отсоединяем суппорт 1 дискового тормоза, откручиваем болт 2 (2 шт.) головкой на 22 и крепление скобы 3 (2 шт) отводим в сторону, чтобы не снимать гидравлику.
3. Снимаем тормозной диск.
4. Откручиваем на цапфе болты крепления стойки двумя ключами на 22.
5. Откручиваем болты крепления нижней тяги от цапфы, ключом на 17.
6. Выводим шлицы оси ШРУС из зацепления, для вывода пальца шаровой опоры из гнезда цапфы воспользуемся съемником или отобьем молотком.
7. Снимаем механизм в сборе. 
8. Ставим проставку по диаметру внутренней обоймы и выбиваем ступицу. Внешняя обойма обычно остается внутри.
9. Спрессовываем на станке застрявшую внешнюю обойму.
10. С обратной стороны вставляем новый шарикоподшипник в гнездо и легкими ударами загоняем на 2-3 мм внутрь.
11. Далее, на стол станка кладем старый корпус подшипника ступицы или круглую проставку подходящего диаметра. Сверху наставляем кулак.
12. Следите, чтобы соблюдалась соосность, и не было перекоса сопряженных частей.
13. Сверху кладем проставку и запрессовываем новую деталь до полной посадки в гнездо.
14. Сборка узла: запрессовываем ступицу.
15. Собранный узел устанавливаем на автомобиль и выполняем сборку в обратном порядке.

ПРИМЕЧАНИЕ:

Такой способ применяют чаще специализированные автосервисы. Если хотите сэкономить, то есть услуга сборки и разборки отдельных узлов и агрегатов. Вы можете доставить проблемный узел и выполнить ремонт, обойдется дешевле, а затем самостоятельно установите на свой автомобиль. Есть дешевые винтовые съемники их можно купить или сделать самостоятельно. Далее рассмотрим процесс ремонта со съемником.

Процесс замены со съемником

1. Разборка аналогично, как по инструкции выше, только не надо отсоединять стойку опоры амортизатора от цапфы. Можно попытаться выбить ступицу, постукивая по фланцу с обратной стороны. Но если это не удастся сделать, то имеется простая, но очень эффективная система – обратный молоток!
2. Если кольцо внутренней обоймы подшипника осталось на валу ступицы. Снимем позже.
3. Отсоединяем нижнюю тягу и выводим ШРУС. Теперь доступ для установки съемника свободен.
4. Снимаем стопорное кольцо.
5. Готовим съемник. Кулак будет расположен внутри шпильки между зажимной головкой и гайкой. Необходим набор шайб-проставок подобранных по диаметрам наружного/внутреннего кольца и отверстия кулака, а так же проставочное кольцо.
6. Съемник вставляем с обратной стороны кулака. Одной рукой держим, второй заряжаем съемник.
7. Добавляем проставку съемнику: головка будет прижимать шайбу, которая будет упираться в наружную обойму шарикоподшипника внутри ступицы и толкать его наружу. Крутим гайку до упора.
8. Перезаряжаем съемник, ставим проставочное кольцо и продолжаем выпрессовывать.
9. После выпрессовки зачищаем и смазываем корпус посадки подшипника.
10. Вставляем новую деталь, заряжаем съемник, запрессовываем до упора.
11. Проверяем канавку под стопорное кольцо. Ставим его на место.
12. Снимаем остатки внутренней обоймы. Аккуратно, не повредите ось!
13. Вставляем ступицу, заряжаем съемник, запрессовываем до упора. Далее выполняем сборку механизма в обратном порядке.

Установка ступичного подшипника на свое место

Первым делом хорошенько смазываем внутреннюю часть ступицы, как это показано на фото ниже:

И также, не вынимая ее из тисков, необходимо установить новый подшипник на место. Для это наставляем его ровно по центру, и при помощи подходящей по размеру проставки забиваем. Если действовать аккуратно, то можно это сделать даже с помощью обычного бруска (деревянного), равномерно постукивая с разных стороны, чтобы не было перекосов:

Затем можно также взять головку на 30 или старый подшипник, и забить новый до тех пор, пока не появится посадочное место под стопорное кольцо:

Устанавливаем кольцо на прежнее место и дальше можно одевать всю эту конструкцию в сборе на полуось. Монтаж, к счастью, выполняется достаточно быстро и без лишних проблем, так как все забивается даже от усилий двух рук. Разумеется, что предварительно полуось тоже стоит смазать получше!

Что касается цены, то новый подшипник стоит порядка 500 рублей в магазине.

На этом наверное все, что можно сказать о данном ремонте Лады Калины. Надеюсь, что мои труды не пройдут даром и помогут вам при возникновении подобной проблемы! Да, кстати, в скором времени в блоге будут видео руководства, так что ждите следующий статей!

Диагностика

В ступице колес располагаются однорядные роликовые подшипники. Их там 2 штуки. Во время эксплуатации автомобиля они нуждаются в уходе. Этот уход включает в себя замену смазки и регулировку зазоров.

Чтобы проверить зазор или люфт, требуется свесить колесо и немного его покачать. Не всегда простая регулировка позволяет избавиться от люфта. При появлении шума при качении колеса, вероятнее всего, требуется замена подшипника передней ступицы на вашем ВАЗ 2110, поскольку он вышел из строя. Не редко ломаются сразу два подшипника.

Проверьте, свободно ли проворачиваются подшипники на оси, нет ли заеданий, а на кольцах должны отсутствовать следы износа, выкрашиваний. Если это имеется в наличии, обязательно следует разобраться в том, как поменять подшипник.

Сцепление ОКА

Автомобили ВАЗ «Ока» модификаций 1111 и 11113 комплектуются 4-ступенчатыми КПП механического типа. Взаимодействие такой коробки передач с двигателем осуществляется посредством сцепления.

Сцепление — один из узлов трансмиссии и предназначено для краткосрочного отсоединения КПП от мотора, что позволяет ввести-вывести в зацепление шестеренки коробки, то есть – переключить передачи. Дополнительной задачей узла выступает обеспечение «мягкого» начала передачи вращения от мотора на КПП, что необходимо для плавного старта автомобиля с места.

Простая конструкция узла на ВАЗ «Ока» обеспечивает не только значительный срок службы, а и легкость обслуживания. Основной недостаток его – трудоемкая замена сцепления, но обусловлено это конструкцией трансмиссии. Компоненты сцепления установлены между силовым агрегатом и КПП, и чтобы добраться до него, необходим демонтаж коробки с «Ока».

Замена подшипника ступицы переднего колеса Ваз 1111 Ока

1. Снимите колесо и декоративный колпак гайки ступицы колеса.

2. Вновь установите колесо и расконтрите гайку ступицы.

3. Ослабьте затяжку гайки ступицы. Она затянута с большим моментом, поэтому рекомендуется воспользоваться удлинителем, например отрезком трубы.

4. Снимите переднее колесо, тормозные колодки и суппорт, подвесив его на веревке или проволоке к пружине передней подвески (см. подраздел 7.1.1.).

5. Снимите тормозной диск (см. подраздел 7.1.3.).

6. Выпрессуйте палец шарового шарнира из поворотного рычага (см. подраздел 6.4.) и отведите рулевую тягу в сторону.

7. Отметьте положение головки регулировочного болта на кронштейне стойки. Это поможет при установке стойки приблизительно сохранить развал колес.

8. Ослабьте затяжку гаек болтов крепления поворотного кулака к стойке.

9. Отверните два болта крепления шаровой опоры к поворотному кулаку (под головками болтов установлены плоские и пружинные шайбы).

10. Окончательно отверните две гайки крепления поворотного кулака к стойке и выньте болты.

11. Окончательно отверните гайку ступицы.

12. Снимите упорную шайбу.

13. Выведите поворотный кулак из кронштейна стойки и…

14. …снимите его в сборе со ступицей с хвостовика наружного ШРУСа.

15. Зажав поворотный кулак в тиски, выпрессуйте с помощью соответствующей выколотки…

16.…ступицу из поворотного кулака.

17. Если наружная часть внутреннего кольца подшипника осталась на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице есть две специальные выемки.

18. Если необходимо заменить наружное грязезащитное кольцо, с помощью выколотки сбейте его с поворотного кулака (для замены подшипника это можно не делать).

19

Осторожно поддев отверткой, снимите внутреннее грязезащитное кольцо

20. Снимите стопорные кольца с обеих сторон поворотного кулака.

21. Установив приспособление с соответствующей оправкой, выпрессуйте подшипник из кулака.

22. Очистите от грязи ступицу и…

23. …поворотный кулак.

24. Выбейте молотком поврежденные шпильки крепления колеса и запрессуйте новые.

25. При замене поворотного кулака снимите с него поворотный рычаг, отвернув болт крепления, и установите рычаг на новый кулак.

26. Установите наружное стопорное кольцо в проточку поворотного кулака.

27. Запрессуйте с помощью соответствующей оправки новый подшипник в поворотный кулак, прикладывая усилие только к наружному кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник – он может разрушиться.

28. Установите внутреннее стопорное кольцо.

29. Запрессуйте внутреннее грязезащитное кольцо с помощью стакана приспособления.

30. Запрессуйте наружное грязезащитное кольцо с помощью подходящей оправки.

31. Установите в поворотный кулак ступицу и приспособление с соответствующей оправкой (чтобы приложить усилие к внутреннему кольцу подшипника) и…

32. …запрессуйте ступицу во внутреннее кольцо подшипника.

33. Установите поворотный кулак в порядке, обратном снятию. При этом поверните регулировочный болт так, чтобы совпали ранее сделанные метки, и, удерживая его в этом положении от проворачивания, затяните гайку его крепления.



Литые диски на «Оку»

Несмотря на то, что в России автомобиль «Ока» уже давно снят с производства, он по-прежнему пользуется популярностью, народной любовью и активно эксплуатируется. Его ценят за малогабаритность, малый расход топлива, универсальность запчастей, а также неприхотливость. Те минусы, которые отмечают для себя владельцы автомобилей, легко устраняются или заменяются. Среди них — замена заводской штамповки на литье.

Диск колесный («Ока»)

На автомобиль «Ока» (он же VAZ 1111-13 или «Лада» 1111) в заводской комплектации на период производства, начиная с 1988 года, устанавливались штампованные диски R12 — 4×12/3×98 ET40, то есть с диаметром 12 дюймов, с шириной обода 4 дюйма и с креплением тремя болтами с расстоянием между ними 98 мм. Споры автолюбителей о том, какие диски лучше — литые или штампованные — тема вечная. Почитатели того и другого типа присутствуют по обе стороны в большом количестве.

Владельцы автомобилей, предпочитающие штампованные диски, оставляют на колесах заводской комплект. А для любителей и приверженцев литых также вполне реально найти аналоги, чтобы заменить заводские. Такие переделки среди автовладельцев довольно часты, кого-то подкупает качество, а кому-то хочется изменить внешний вид литьем с красивым дизайном.

Опытные автолюбители советуют при выборе обращать внимание на то, что литые диски радиуса 12 дюймов легче по массе, чем с радиусом 13. Если говорить об отечественном производителе, то на официальном сайте «КиК» представлены в настоящее время диски под «Оку» только в диаметре R13, модель «Сиеста» (КС477), в цветах «алмаз черный» и «дарк платинум»

Цена составляет 3681 руб.* и 3347 руб. соответственно. В настоящее время литые диски 12 радиуса на ВАЗ 1111-13 отсутствуют в ассортименте

Если говорить об отечественном производителе, то на официальном сайте «КиК» представлены в настоящее время диски под «Оку» только в диаметре R13, модель «Сиеста» (КС477), в цветах «алмаз черный» и «дарк платинум». Цена составляет 3681 руб.* и 3347 руб. соответственно. В настоящее время литые диски 12 радиуса на ВАЗ 1111-13 отсутствуют в ассортименте.

При применении проставки возможно подобрать литье с большим диаметром как российского, так и зарубежного производителя.

Причины выхода из строя

Передняя подвеска Ока

Также посмотрите видео по теме:

Поставленная ступица Ока 4 шпильки значительно упрощает покупку новых дисков и ободков. Большинство тех, что продаются на потребительском рынке в автомагазинах, рассчитаны на 4 болта, как на ВАЗ. В Оке же используется крепление диска под 3 болта, и приобрести их довольно затруднительно. А продавцы, пользуясь такой ситуацией, устанавливают завышенную цену. Простейшее решение проблемы — установка ступицы под 4 шпильки. Правда, придется внести и иные модификации в систему крепления колеса. Например, убрать или заменить подкрылки. Зато потом можно перейти на более высокий диаметр дисков.

Лада Ока Коробочка › Бортжурнал › Замена передних стоек.

Таки собрался с мыслями и взялся заменить передние стойки, которые давно пробиты и вытекли на половину. Скажу сразу, что откладывал этот момент долго. Давно всё купил, уже кое что ржаветь начало), а именно разборные стойки АГАТ.

Сразу их хотел ставить, но, прочитал запись Михаила themorbo по инсталяции джетта патронов в наши стойки www.drive2.ru/l/472640192558137903/ Решил попробовать сделать так же.

Патроны заказал правда KYB в Автодоке по 1200р.

Там отдельная история, как они привезли разные патроны, нового и старого образца. Я обращался даже к офф.представителю KYB в России с вопросом:Что у меня в руках?Ответ был: Оригинал, но произведён на разных заводах с интервалом 4 И БОЛЕЕ ЛЕТ! Даже руками чувствовалось разное усилие сжатие-отбой.Сдал их обратно, заказал ещё раз через 2 недели уже по 1600р/шт!(во бизнесс делают, лежат себе железяки ГОДАМИ, только ценник переписывают)!Опять привезли разные! Собрали пару из прошлого заказа и нового, забрал и уже наконец то спустя месяц.

Делал этот ремонт первый раз в жизни и по этому теория с практикой немного разошлись.

Объясню, почему поставил задние пружины. Ход штока KYB больше.По этому, почему бы и нет?!)

Когда разбирал левую и правую стойку, обнаружил, что пластиковая втулка, которая работает как направляющая отбойника и опорная шайба, при пробое, стремится утромбовать сальник штока!

Ещё не добавил фото, что поставил задний пыльник стойки 2110.Длинная гофра, весь шток

По этому, пару лишних витков пружины создадут препятствие при встрече этой втулки с сальником. А что бы гранаты не сыпались от лишнего излома, в дальнейшем планирую «опустить» подрамник на втулках.

Кстати, пыльники на гранатах «вот-вот», уже порепалась резина и скоро они потеряют герметичность и «гранаты» начнут принимать с дороги грязь и воду. Спасибо заботливые разработчики пыльников!

У меня был блюберд 4 WD 1992г.в. и у него даже намёка не было на «уставшие» пыльники шрусов.Делали люди и для людей.

Источник

Замена амортизатора ВАЗ «ОКА» 1111 1988-2008

Вам потребуются: ключи «на 13», «на 19», специальный ключ для удерживания штока амортизатора или рожковый ключ «на 8», стяжка пружины подвески.

1. Установите стяжку на пружину задней подвески со стороны заменяемого амортизатора и немного сожмите пружину. При отсутствии стяжки пружину можно связать в сжатом состоянии прочной проволокой.

2. Откройте дверь задка, в багажном отделении снимите резиновый защитный колпачок с конца штока амортизатора.

3. Удерживая вторым ключом от проворачивания шток за лыски, отверните гайку верхнего крепления амортизатора.

4. Снимите со штока пружинную шайбу.

7. Выверните болт крепления нижнего конца амортизатора к рычагу подвески, выньте болт вместе с шайбами из отверстия рычага и снимите амортизатор.

8. Снимите со штока амортизатора нижнюю резиновую подушку и.

10. Осмотрите снятые детали крепления амортизатора. Резиновые подушки не должны иметь трещин и надрывов. Поврежденные или сильно обжатые подушки замените. Чашка и дистанционная втулка не должны быть деформированы, а гайка не должна иметь смятых граней и повреждений резьбы.

11. Осмотрите шток. Резьба не должна иметь повреждений, а сам шток не должен быть изогнут.

12. Резиновая втулка нижнего шарнира не должна проворачиваться в проушине амортизатора, а ее распорная втулка — перемещаться при нажатии.

13. Проверьте работу амортизатора, перемещая руками его шток в обе стороны до упора. Шток должен перемещаться плавно, без заедания и провалов, причем усилие хода отдачи должно быть значительно выше, чем усилие хода сжатия.

14

Обратите внимание на маркировку на кожухе штока. Новый амортизатор устанавливайте с такой же маркировкой

Если заменяете оба амортизатора, их маркировка должна быть одинаковой.

15. Установите амортизатор в порядке, обратном снятию.

Источник

Порядок работы

Перед тем, как начать работу, рычагом КПП следует включить первую передачу. Чтобы машина не покатилась, под колеса нужно поставить упоры.

Затем переднюю часть автомобиля нужно вывесить (обе стороны, чтобы стабилизатор не создавал помех). После этого можно спуститься в яму и начать работу:

Выкрутить колесные болты.

После этого с колесных ступиц открутить гайки подшипника.

• В случае, если машина оснащена литыми колесными дисками, колеса необходимо будет снять. Для откручивания ступичных гаек понадобится постороннее участие в процедуре – помощник должен держать тормозную педаль нажатой.
• Отжать суппорта (для этого потребуется отвертка).
• Суппорта, воспользовавшись ключом 17, отсоединить от поворотных кулаков, предварительно аккуратно их подвязав.
• Затем тормозные диски необходимо вывернуть из ступиц.

Затем снимаются цапфа и ступичный колпак, а также стопорное кольцо.

После того, как все перечисленные действия выполнены, открывается свободный доступ к ступичному подшипнику. Чтобы произвести его замену, можно действовать одним из трех методов, каждый из которых следует рассмотреть отдельно.

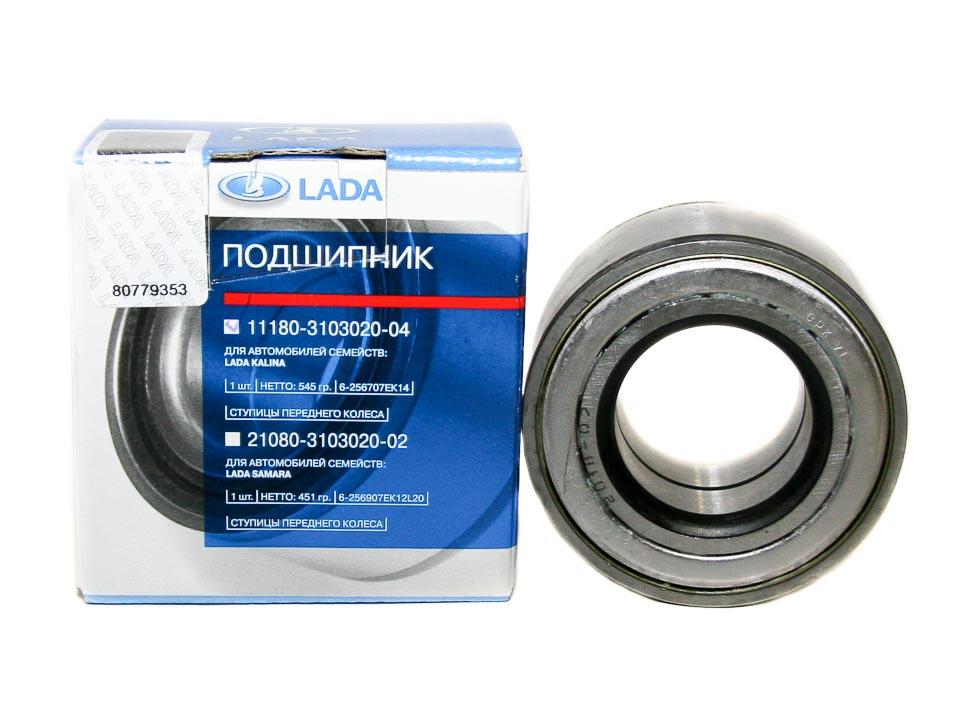

Операции по снятию (замене) ступичного подшипника заднего колеса Лада Калина

1. Снимите защитный колпак.

2. . и расконтрите гайку 5 (см. рис 1) крепления ступицы.

3. Включите I передачу и установите упоры под передние колеса, 4. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, отрезком трубы.

5. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры. 6. Снимите колесо со стороны заменяемого подшипника и тормозной барабан 7. Отверните окончательно гайку ступицы и снимите упорную шайбу.

8. Установите съемник и спрессуйте ступицу с оси.

9. Зажмите ступицу в тиски и выньте из нее стопорное кольцо 8 (см. рис. 1).

Как переделать ступицу?

Простейший вариант модификации — приобрести специальную ступицу под 4 шпильки. В дополнение к ней потребуются 12-дюймовые тормоза, все собирается на кулаке. Скоба используется стандартная — та, что изначально ставится на заводскую Оку.

Поставить модифицированную ступицу можно и несколько иным методом. Простейший — это монтаж под скобу. Она берется с размерностью от 8 до 15 дюймов — на выбор хозяина автомобиля. В ней же простреливаются новые отверстия под шпильки. При необходимости сзади, под крепление на поворотный кулак, сверлится новая резьба (зависит от крепления, которое будет использоваться). Остается все собрать, и можно ставить новые диски под 4 болта.

Как переделать «Оку» на 13 диски на 4 шпильки

Основной трудностью, с которой сталкиваются желающие поставить на «Оку» 13 диаметр, является то, что в этом автомобиле используется крепление диска под 3 болта, а R13 под 3 шпильки найти, как показывает практика, практически нереально. Вовсе не обязательно приобретать комплект перехода для установки литья на четыре шпильки. Установить R13 на четыре шпильки для этой машины вполне возможно самостоятельно.

Вам это будет интересно Об автомобильных литых дисках Нео (Neo)

Процесс перехода

Как отмечают опытные автолюбители, ничего сложного в данном процессе нет. Требуется просверлить четыре отверстия и вставить туда шпильки, сделав это аккуратно и правильно.

Следует сразу учитывать, что при снятии ступиц передних колес высок риск того, что подшипники могут быстро прийти в негодность. Необходимо заранее запастись запасными подшипниками. Если таковые отсутствуют, то могут вполне подойти подшипники от ВАЗ 2108.

Для работы потребуются:

Снимается тормозной диск, ступица. В тормозном диске со ступицей необходимо просверлить четыре отверстия, затем вставляются шпильки. Собирается все в обратном порядке. Это необходимо проделать последовательно с каждым колесом.

Можно просто приобрести ступицу под четыре шпильки, и не придется высверливать новые отверстия в старой. Все зависит от умения, желания или финансовых вопросов автовладельца. Каждому владельцу автомобиля в этом случае решать самостоятельно, что приоритетнее для него — покупка ступицы или заниматься переделкой.

Совсем не обязательно проводить переделку самостоятельно, вполне можно обратиться в автосервис, где подобные виды тюнинга давно не в диковинку.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Как заменить ступицу без покупки набора?

Предложенные методы того, как быстро и аккуратно переделать ступицу, требуют приобретения дорогостоящего набора дополнительных комплектующих (нестандартного типа, поэтому выпускают его сторонние производители). Но в целях экономии можно обойтись и без этого. Для реализации такой задумки потребуются:

Тут же нужно заметить, что снимать ступицы передних колес в Оке приходится с прикладыванием физического усилия. Из-за этого подшипники сразу же распадаются. Реанимировать их не получится, и простейший выход из ситуации — это покупка новой партии подшипников.

Сверлить тормозной диск следует сразу с приложенной ступицей. Фиксировать можно простыми «лапами». Если и сверлить дрелью, то процедура отнимет большое количество сил и времени. Сильно «наседать» на инструмент не стоит — не выдержит нагрузки. Поэтому следует просто делать перерывы спустя каждые 30-60 секунд.

После удачного сверления остается на Оке собрать барабаны на поворотные кулаки (сзади, естественно, все будет гораздо проще), добавить уже соединенные тормозные диски со ступицей и утрамбовать подшипники, если в процессе съема они разбились (вероятность этого очень высокая). Модификацию можно считать завершенной. Осталось отправиться в магазин за новыми дисками и поставить их.

Проверка и регулировка момента зажигания ВАЗ «ОКА» 1111 1988-2008

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините шланг от вакуумного регулятора.

3. Для проверки момента зажигания подсоедините зажим «+» стробоскопа к клемме «+» аккумуляторной батареи, а зажим «массы» стробоскопа — к клемме «–» аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Выньте резиновую заглушку из люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

Стробоскопический эффект основан на инерционности человеческого зрения. При частом чередовании ярких вспышек глаза видят предметы только в момент вспышки. Если частота повторения вспышек совпадает с частотой вращения какоголибо предмета, этот предмет кажется неподвижным. При регулировке момента зажигания неподвижным кажется маховик с нанесенной на нем меткой.

Освещенные вспышками стробоскопа вращающиеся детали двигателя (шкивы коленчатого вала и генератора, вентилятор радиатора системы охлаждения), а так же ремень привода генератора кажутся неподвижными или медленно перемещающимися. Будьте внимательны, чтобы не получить травму.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку «+» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «–» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов).

10. Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания.

11. Подсоедините шланг к вакуумному регулятору.

Источник

Как переделать ступицу?

Простейший вариант модификации — приобрести специальную ступицу под 4 шпильки. В дополнение к ней потребуются 12-дюймовые тормоза, все собирается на кулаке. Скоба используется стандартная — та, что изначально ставится на заводскую Оку.

Поставить модифицированную ступицу можно и несколько иным методом. Простейший — это монтаж под скобу. Она берется с размерностью от 8 до 15 дюймов — на выбор хозяина автомобиля. В ней же простреливаются новые отверстия под шпильки. При необходимости сзади, под крепление на поворотный кулак, сверлится новая резьба (зависит от крепления, которое будет использоваться). Остается все собрать, и можно ставить новые диски под 4 болта.

Можно и вовсе воспользоваться старым вариантом, в котором используются стягивающие проставки. Но такой метод считается устаревшим и неактуальным. Да и нужных деталей для его воплощения в жизнь уже и не найти. Так что лучше ориентироваться на предложенные выше варианты.

Как заменить ступицу без покупки набора?

Предложенные методы того, как быстро и аккуратно переделать ступицу, требуют приобретения дорогостоящего набора дополнительных комплектующих (нестандартного типа, поэтому выпускают его сторонние производители). Но в целях экономии можно обойтись и без этого. Для реализации такой задумки потребуются:

Тут же нужно заметить, что снимать ступицы передних колес в Оке приходится с прикладыванием физического усилия. Из-за этого подшипники сразу же распадаются. Реанимировать их не получится, и простейший выход из ситуации — это покупка новой партии подшипников.

Сверлить тормозной диск следует сразу с приложенной ступицей. Фиксировать можно простыми «лапами». Если и сверлить дрелью, то процедура отнимет большое количество сил и времени. Сильно «наседать» на инструмент не стоит — не выдержит нагрузки. Поэтому следует просто делать перерывы спустя каждые 30-60 секунд.

После удачного сверления остается на Оке собрать барабаны на поворотные кулаки (сзади, естественно, все будет гораздо проще), добавить уже соединенные тормозные диски со ступицей и утрамбовать подшипники, если в процессе съема они разбились (вероятность этого очень высокая). Модификацию можно считать завершенной. Осталось отправиться в магазин за новыми дисками и поставить их.

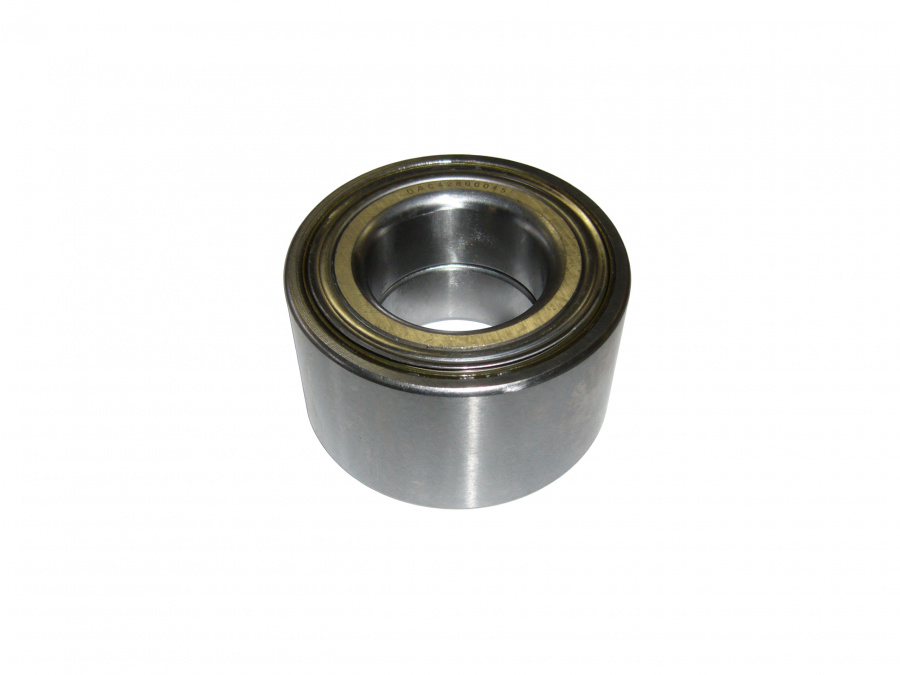

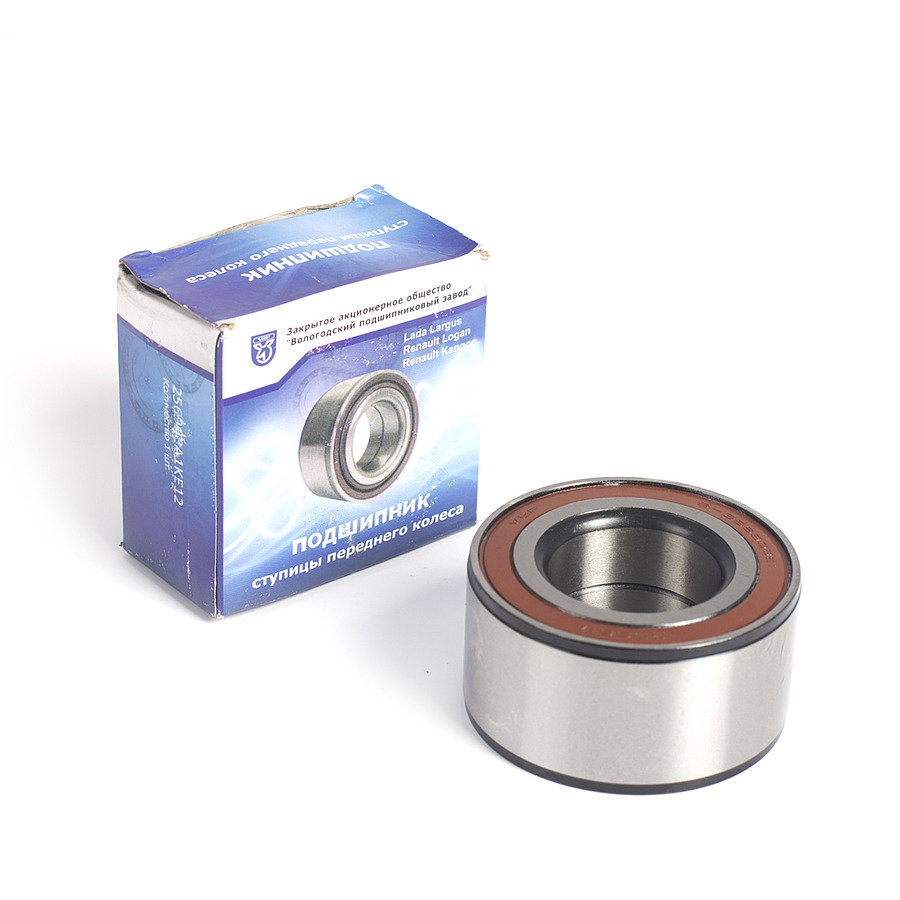

Замена подшипника передней ступицы

Замену подшипника передней ступицы можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике.

Перед установкой нового подшипника очищаем и смазываем внутреннюю поверхность поворотного кулака.

Съемником запрессовываем новый подшипник в поворотный кулак.

При этом чашка съемника опирается изнутри на торец поворотного кулака, а болт давит на шайбу, передавая усилие только на наружное кольцо подшипника. Устанавливаем стопорное кольцо.

Съемником запрессовываем ступицу в подшипник.

Теперь шайбы съемника должны опираться снаружи кулака в ступицу, а изнутри — во внутреннее кольцо подшипника

Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и стопорим ее замятием буртика.
