Лайфхак и практическая инструкция

Подготовительные работы и инструмент

Для проверки настроек подвески автомобиль нужно установить на идеально ровной поверхности, например, используя дощечки-подставки. Их нужно выровнять в одну плоскость, используя уровень, предварительно положив на места предполагаемого нахождения колес машины. Для удобства регулировки понадобится доступ снизу, поэтому лучше сразу поставить машину над смотровой ямой, или на эстакаде. Руль нужно выставить точно прямо, по возможности – закрепить, во избежание случайного поворота.

Перед проведением замеров необходимо проверить и при необходимости привести в норму:

Давление воздуха в шинах;
Биение колесных дисков;
Люфты руля, ступичных подшипников;
Общее состояние деталей подвески.

Непосредственно перед диагностикой нужно «прожать» подвеску, надавив с усилием около 50 кг сначала на задний, потом передний бампер.

Для настройки сход-развала потребуется следующие приспособления:

Прочная нить.
Небольшие крючки (например, согнутые гвоздики), для закрепления нитки.
Два комплекта легких предметов, позволяющие установить разницу по толщине 15 мм, например, три коробка спичек.
Штангенциркуль.
Отвес (его просто сделать самостоятельно, привязав к нитке грузик).
Кружка с машинным маслом, подойдет отработка.
Гаечные ключи размером 13, 17, 19, 22.

Установка развальных пластин и отрицательный развал задних колёс Лады Приора

Установка развальных пластин Лада Приора

Задача: установить развальные пластины на заднюю ось Лады Приора.

Вот комплект проставок для Лада приора:

Решил устанавливать всё своими руками. Для начала вывешиваем автомобиль, снимаем диски и барабаны.

Далее необходимо снять колодки.Особых проблем с этим не возникло, но пришлось немного повозиться с верхней пружинкой, тугая зараза.

Затем надо открутить 4 болта крепления ступицы к балке шестигранником 8мм.

Отводим ступицу с кожухом от балки.

Далее закручиваем 4 болта крепления ступицы, нижние болты берем те, которые идут в комплекте к проставкам. Для большей надежности болтового соединения, я решил нанести на болты резьбовой герметик.

Проставка на месте. Теперь собираем всё в обратном порядке.

Теперь у задних колес отрицательный развал (-1 градус).

Результат: улучшилась устойчивость автомобиля на большой скорости и улучшилась управляемость при прохождении поворотов. Работы по установке развальных пластин Лада Приора выполнены.

Куплены пластины отрицательного развала -1 градус.

Рекомендовано специалистами управления доводки автомобилей АВТОВАЗа для серийной установки на все переднеприводные автомобили.

Куплены пластины отрицательного развала -1 градус. После детального изучения данного вопроса пришёл к выводу, что -1 это золотая середина…

Влияние развала на поведение автомобиля: Значения развала для спортивных автомобилей обычно находятся в пределах -0,5…-5,5 градусов

· В повороте корпус автомобиля кренится, тем самым создавая положительный развал и уменьшая площадь пятна контакта колеса с дорогой. Отрицательные значения развала компенсируют этот эффект. Как итог – больше сцепления и больше стабильности в поворотах.

· Отрицательный развал на обоих колесах создает дополнительную стабильность на прямой, т.к. колесо с отрицательным развалом старается катиться по траектории, направленной внутрь (подобно конусу, который катится по окружности вокруг своей вершины)

· При повороте внутреннее колесо разгружается и даже иногда полностью поднимается, тем самым позволяя опорному колесу еще сильнее уводить автомобиль внутрь поворота.

Отрицательный развал имеет и свои минусы:

· Повышенный износ внутренний кромки шины при езде по прямой.

· Нестабильность на разгонах и торможениях по прямой (т.к. площадь пятна контакта мала)

Исходя из всего вышесказанного, инженеры ищут компромисс и пытаются удержать развал около -0.5 градусов в время поворота при сжатой подвеске.

Идеальным вариантом было бы иметь колеса, установленные перпендикулярно к дороге при любых условиях. Но, по сравнению с гоночными, на обычных гражданских автомобилях этого сложнее добиться из-за более мягкой подвески с большими ходами, создающей большие крены при поворотах. Так же большую роль играет износ шин – для обычного автомобиля он должен быть экономичным, а гонщики могут позволить себе покупать покрышки чаще.

Смотрю я на развал задних колёс -1 градус и думаю о -2 градусах…

Красиво, когда развал есть…

Ездил я, наслаждался, и увидел это:

Как известно, при установке обычных развальных проставок, которые широко представлены на рынке, кроме получения развала -1°, получаем также и отрицательное схождение задних колёс. Такой результат получается из-за того, что при проектировании этих проставок производители не учитывают угол наклона рычага задней балки. Отрицательное схождение задних колес имеет вредное влияние на управляемость автомобиля, увеличивается вероятность заносов при поворотах, так как автомобиль получает чрезмерную избыточную поворачиваемость. А при прямолинейном движении, под воздействием неровностей дороги и боковых воздействий, например, ветра или при движении по колее, автомобиль требует постоянных подруливаний и становится излишне резким и нестабильным.

При проектировании проставок SS20 учтён угол наклона рычага задней балки. Ось симметрии проставки была смещена на угол α’ равный наклону рычага балки. Это решение позволяет сохранить стабильное поведение автомобиля при поворотах и движении по прямой. При установке проставки SS20 обеспечивается развал -1° и небольшое положительное схождение.

↑ Угол продольного наклона оси поворота. Что делать если он не соответствует норме?

Передняя подвеска:

подшипники ступицы переднего колеса;
колпак ступицы;
регулировочная гайка;
шайба;
цапфа поворотного кулака;
ступица колеса;
сальник;
тормозной диск;
шаровой палец верхней опоры;
поворотный кулак;
защитный чехол шарового пальца;
подшипник верхней опоры;
верхний рычаг подвески;
корпус подшипника верхней опоры;
буфер хода сжатия;
кронштейн буфера хода сжатия;
опорный стакан амортизатора;
подушки крепления амортизатора;
шайба подушки;
изолирующая прокладка пружины подвески;
верхняя опорная чашка пружины подвески;
ось верхнего рычага подвески;
внутренняя втулка шарнира;
наружная втулка шарнира;
резиновая втулка шарнира;
опорная шайба;
регулировочная шайба;
дистанционная шайба;
кронштейн крепления поперечины к лонжерону кузова;
поперечина передней подвески;
крепления штанги стабилизатора;
подушка штанги стабилизатора;
штанга стабилизатора;
лонжерон кузова;
ось нижнего рычага;
нижний рычаг подвески;
болты крепления оси нижнего рычага;
пружина подвески;
обойма крепления штанги стабилизатора;
амортизатор;
болт крепления амортизатора;
гайка крепления кронштейна амортизатора к рычагу подвески;
кронштейн крепления амортизатора к нижнему рычагу подвески;
нижняя опорная чашка пружины подвески;
обойма вкладыша нижней опоры;
корпус подшипника нижней опоры;
вкладыш обоймы шарового пальца;
подшипник нижней опоры;
шаровой палец;
ограничитель доворота передних колес.

Если при проверке величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 27, установленных между осью нижнего рычага и поперечиной.

Зачем делают сход развал на ваз 2110

Чтобы все правильно функционировало эту процедуру необходимо проводить каждые 30 тыс.км, это рекомендация специалистов для автомобилей иностранного производства. Но развал схождение часто проводят и в непредвиденных ситуациях:

При смятии диска, так происходит, когда влетаешь на высокой скорости в большую яму.
После проведения ремонта ходовой части.
Когда поменялся клиренс автомобиля.
В некоторых случаях автомобиль уносит в сторону при управлении.
Сильный износ резины на автомобиле.
Не поворачивается руль при прохождении поворотов.

Что дает прохождение данной процедуры?

Появляется хорошая управляемость у машины. Это проявляется при езде по прямой дороге, то есть, нет смещения.
Резина не будет сильно изнашиваться и тем самым можно снизить расход топлива.

Основные отличия подвески МакФерсон

Отличия подвески МакФерсон и многорычажной
МакФерсон	Многорычажная
Амортизатор	Телескопическая стойка
Нижний рычаг	Направляющий рычаг
Полуоси (привод колеса)	Полуоси (привод колеса)
Опорный подшипник	Опора стойки
Ступица колеса	Ступица колеса
Шаровая опора	Верхние рычаги
Рулевая рейка	Поворотная стойка
Рулевая тяга	Подшипник колеса
Пружина амортизатора	Штанга стабилизатора
Стабилизатор поперечной устойчивости	Стабилизатор поперечной устойчивости
—	Несущий рычаг
—	Опоры подрамника (зачастую 4 шт)
—	Поперечный стабилизатор
—	Подрамник

Схема устройства многорычажной подвески

Опора стойки;
Верхние рычаги;
Поворотная стойка;
Телескопическая стойка;
Подшипник колеса;
Ступица колеса;
Направляющий рычаг;
Штанга стабилизатора;
Несущий рычаг;
Опоры подрамника (зачастую 4 шт);
Поперечный стабилизатор;
Подрамник.

Функции развальных болтов в устройстве автомобиля

Развальные болты предназначены для фиксации развальной системы, угла наклона и регулировки стабилизации управляемых колес на скорости. Для примера можно привести наклонную вилку переднего колеса велосипеда или мотоцикла. Именно этот наклон позволяет при управлении не клонить автотранспорт, когда отпускают руки с руля.

Когда угол наклона увеличивается, возрастает крен автомобиля – при повороте авто происходит уход наружного колеса немного вверх относительно кузова, внутреннее, напротив, уходит вниз. Многие современные машины лишены функции регулировки описываемых параметров, все предусмотрено в заводской конструкции. Популярные автомобили, которые имеют среди конструкционных особенностей развальные болты:

Лада Приора — болт М1,25×60.
Ниссан Патфайндер имеет такую конструкцию, что поменять сайлентблоки на задних рычагах возможно только при съеме подрамника. При демонтаже системы один из крепежных элементов упирается в бензобак.
Регулировочные болты на Фольксваген Пассат Б6 имеют уменьшенный диаметр – 11 миллиметров.
На Газель подойдет болт развальный некст – верхний регулировочный с шайбой (ГАЗ). В комплект входит 6 штук. Стоимость – от 456 рублей.
На Мазды ставят эксцентриковые развальные метизы М12×85 или 12,5×87.

Как отрегулировать сход развал колес Лада Приора

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески

Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.

Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шины.

Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки.

Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части).

При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.

Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.

Угол развала колеса способствует правильному положению катящегося колеса при работе подвески.

При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов.

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.

Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг.

Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально).

Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечно направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания.

Перед этим следует убедиться, что:

— давление в шинах соответствует норме;

— износ протектора на левом и правом колесах примерно одинаков;

— отсутствуют люфты в подшипниках ступиц передних колес;

— отсутствуют люфты в приводе рулевого управления;

— элементы подвески не имеют де формаций и разрушений;

— резинометаллические шарниры подвески не имеют повреждений износа;

— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы.

В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.

После установки автомобиля на стенд для контроля углов, необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам.

Углы установки передних колес под нагрузкой 320 кг

Развал передних колес, град -0˚ 30′

Схождение передних колес, мм -1 …+1

Продольный наклон оси поворота колеса, град 1-2˚

Углы установки передних колес у снаряженного автомобиля

Развал передних колес, град 0-1˚

Схождение передних колес, мм 0,5 – 2,5

Продольный наклон оси поворота колеса, град 1 – 2˚

Источник

Подкапотное пространство приора фото

Автомобиль малого класса ВАЗ-2170 Lada Priora с четырехдверным кузовом типа седан (по международной классификации класс С) предназначен для эксплуатации при температуре окружающего воздуха от -40 до +50 °С на дорогах общего пользования с твердым покрытием.

Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор).

Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

Место водителя автомобиля Lada Priora в штатной комплектации оборудовано подушкой безопасности, в вариантном исполнении – и подушкой безопасности переднего пассажира, а также передними ремнями безопасности с преднатяжителями и ограничителями нагрузки, что значительно уменьшает вероятность и тяжесть ранений головы и грудной клетки при дорожно-транспортном происшествии.

Подушка безопасности срабатывает только при сильном ударе передней части автомобиля. При незначительных фронтальных ударах, опрокидывании автомобиля, ударах сзади или сбоку основными средствами защиты являются ремни безопасности.

Трансмиссия выполнена по переднеприводной схеме с приводами ведущих колес разной длины.

Передняя подвеска независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полузависимая, рычажно-пружинная, с гидравлическими амортизаторами.

Тормозные механизмы передних колес дисковые, с плавающей скобой, задних колес барабанные.

В вариантном исполнении автомобили Lada Priora оснащают антиблокировочной системой тормозов, предотвращающей блокировку колес во время торможения и сохраняющей управляемость и курсовую устойчивость.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, с электромеханическим усилителем, изменяющим передаваемый крутящий момент в зависимости от скорости автомобиля.

Автомобили Lada Priora комплектуют системой дистанционного управления блокировкой или разблокировкой замков дверей (в вариантном исполнении и блокировкой замка крышки багажника) с одновременным включением или выключением режима охраны автомобиля. Кроме того, предусмотрены дистанционное включение тревожной сигнализации при нарушениях зон охраны автомобиля и блокировка всех дверей нажатием клавиши из салона автомобиля.

В эту систему входит также электронная система блокировки двигателя (иммобилизатор), обеспечивающая дополнительную защиту от несанкционированного пуска двигателя.

Габаритные размеры автомобиля показаны на рис. 1.4, технические характеристики приведены в табл.

Элементы подкапотного пространства автомобиля ВАЗ-2170 Lada Priora даны на рис. 1.5, расположение основных узлов и агрегатов показано на рис. 1.6 и 1.7.

Рисунок 1.4. Габаритные размеры автомобиля Lada Priora (мм)

Рисунок 1.5. Подкапотное пространство автомобиля:

1 – двигатель; 2, 14 – опоры силового агрегата; 3 – рулевой механизм; 4 – дроссельный узел; 5 – бачок главного тормозного цилиндра; 6 – расширительный бачок системы охлаждения двигателя; 7 – основной блок предохранителей; 8 – бачок омывателя; 9 – аккумуляторная батарея; 10 – воздушный фильтр; 11 – датчик массового расхода воздуха; 12 – тревожный сигнал; 13 – генератор; 15 – упор капота

Рисунок 1.3. Расположение основных узлов агрегатов автомобиля (вид снизу спереди, брызговик двигателя снят): 1, 3, 13 – опоры силового агрегата; 2 – генератор; 4 – радиатор системы охлаждения двигателя; 5 – электровентилятор системы охлаждения двигателя; 6 – стартер; 7 – поперечина передней подвески; 8 – кронштейн растяжки передней подвески; 9 – растяжка передней подвески; 10 – амортизаторная стойка передней подвески; 11 – стойка стабилизатора; 12 – левый привод переднего колеса; 14 – коробка передач; 15 – приемная труба дополнительного глушителя; 16 – масляный картер двигателя; 17 – катколлектор; 18 – правый привод переднего колеса; 19 – стабилизатор поперечной устойчивости; 20 – рычаг передней подвески; 21 – тормозной механизм переднего колеса

Dzhiper89 › Блог › Как сделать развал-схождение колёс своими руками

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес. Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?

Развал-схождение – что это такое?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно. У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже). Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля). Давление в шинах. Загрузка машины. Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

Развальные болты фокус 2

Ну вот и нашлось время написать следующую часть серии статей «Капитальный ремонт подвески Focus 2». Темой этой части будет «Замена рычагов задней подвески». Выставление сход-развала — обязательная процедура после замены подпружинных рычагов.

Работы желательно производить вдвоём.

Сделаю сначала небольшое, но важное отступление на тему выбора подпружинных рычагов.Рычаги подпружинные задней подвески на Ford Focus 2 бывают 2 типов: 1) кривые рычаги (у меня именно такие, стойки стабилизатора на них имеют форму буквы Г ) (аналогов не найдено абсолютно никаких) 2) прямые рычаги (сами рычаги прямые, стойки стабилизатора используются также прямые) (есть аналоги фирмы Mayle — возможно купить сразу комплект всех задних рычагов — о качестве сказать ничего не могу)

ВНИМАНИЕ !

Если купить неверные рычаги, то ни стабилизатор, ни стойки стабилизатора НЕ подойдут. (были люди которые умудрялись вкорячивать прямые рычаги взамен старых кривых с кривыми стойками стаба, которые были прикручены просто под сумасшедшими углами — речи о нормальном функционировании даже не идёт).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Развальные болты Форд Фокус 2

Развальные болты предназначены для регулировки развала на автомобиле. Часто автовладельцы сталкиваются с проблемой, когда развальный болт прикипает и его не удается демонтировать. Особенно это касается обладателей Форд Фокус 2. Тогда приходится решать, пилить при этом рычаги или можно решить эту задачу по-иному, ведь замена рычажной системы в сборе стоит недешево. Методика состоит из выпиливания сход-развальных метизов. Это экономит автолюбителям время и средства.

Функции развальных болтов в устройстве автомобиля
Особенности развальных болтов в автомобилях различных производителей
Замена и обслуживание развальных болтов
Применение лимонной кислоты для борьбы с прикипевшими развальными болтами
Советы опытных автослесарей

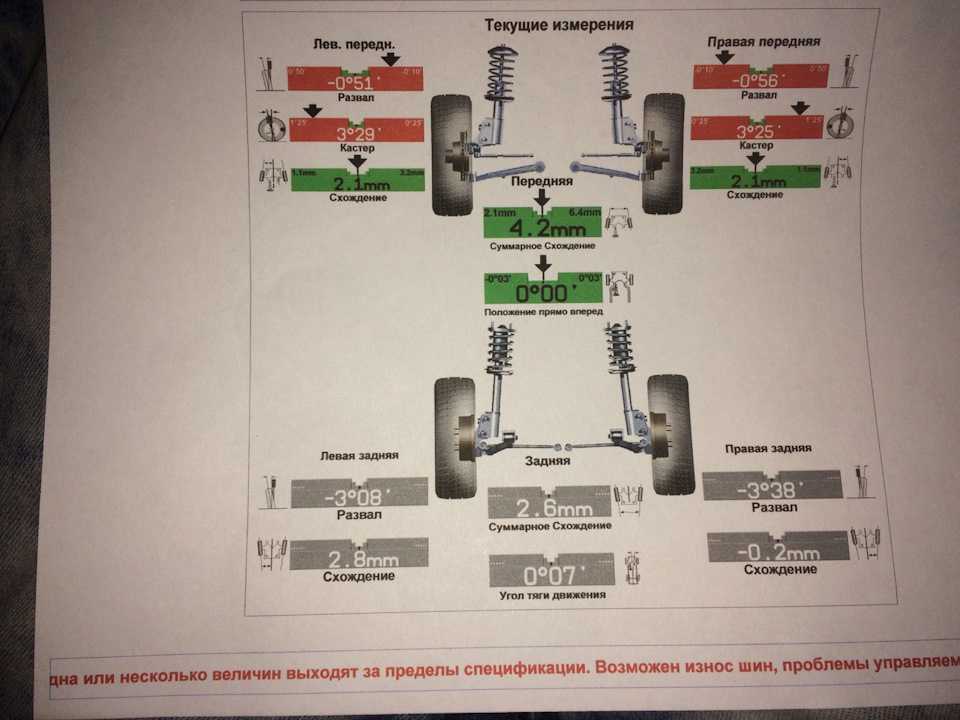

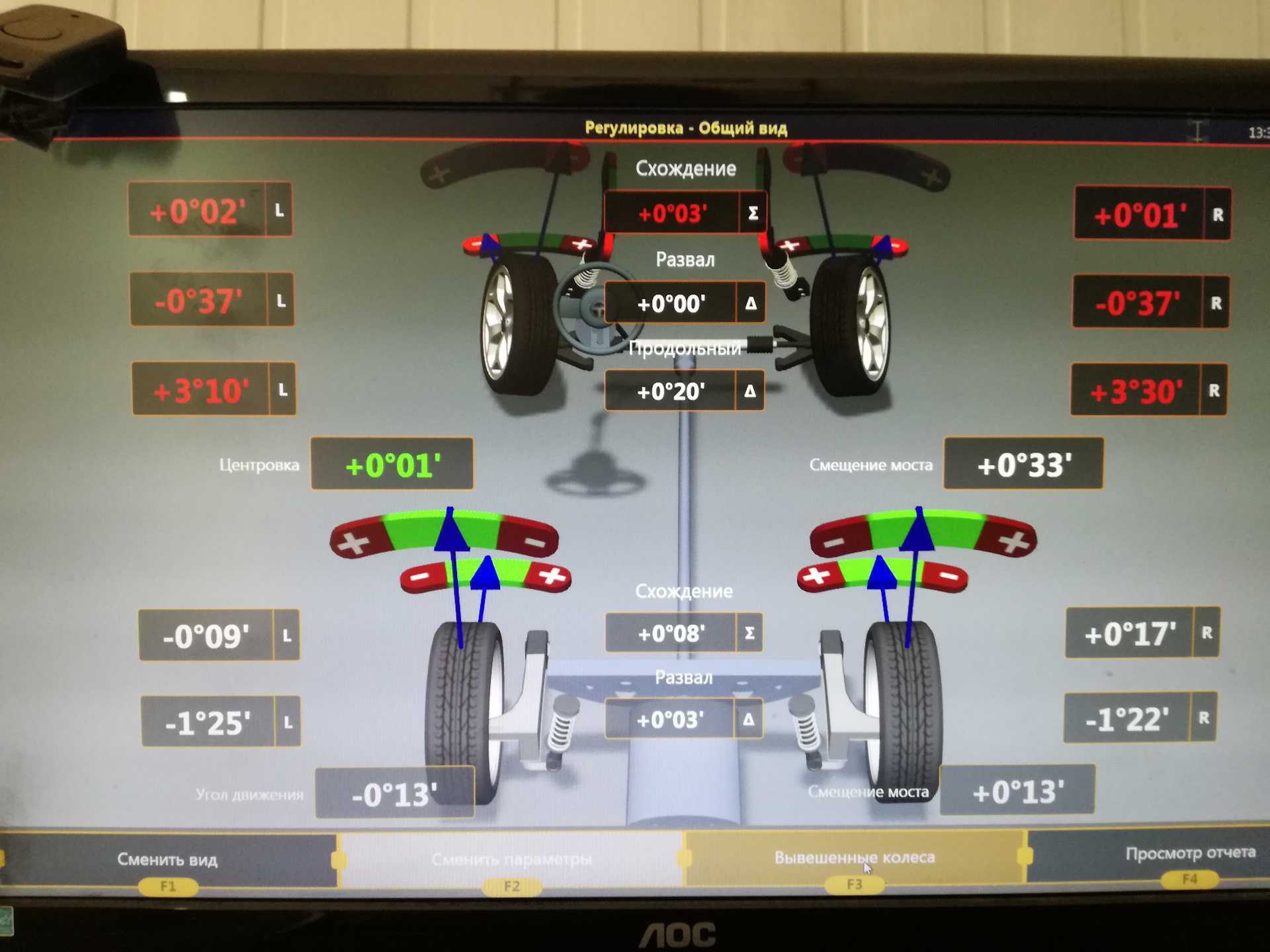

Регулируем развал колес своими руками

1. Поставьте автомобиль на ровном месте над смотровой ямой или на эстакаде;

2. Подготовьте стандартный набор инструментов, шнур с отвесом, белый мел;

3. Выровните колеса прямо по направлению движения;

4. Поставьте белые метки (можно любой цвет, главное, чтобы было хорошо видно) на шинах в верхней и нижних боковых зонах покрышек;

5. Используя шнур с отвесом (шнур приложить к верхней белой метки) измерьте расстояние от нижней части диска колеса до шнура;

6. Сравните с нормой (для передних колес) – переднеприводные авто ±1 мм, заднеприводные +1/+3мм;

7. Проверните колесо на 90 градусов в любую сторону и повторите измерения:

8. Повторите пункт 7;

9. Снимите колесо;

10. Ослабьте два болта с помощью которых крепится поворотный кулак к кронштейну стойки амортизатора (у каждого автомобиля расположение гаек может быть разным).

11. В зависимости от ранее полученных результатов измерений, путем сдвига поворотного кулака наружу или внутрь выставляем необходимый угол развала (CAMBER);

12. Зажать болты;

13. Поставить колесо и снова провести измерения.

Ходовая часть автомобиля Лада Приора

Когда машина перемещается, на водителя и всех, кто находится внутри, действуют колебательные движения различного характера. Бывают колебания с разной степенью отклонений от положения равновесия. Движения с небольшой амплитудой успешно сглаживаются опорами силовой установки и КПП, а также мягкими сиденьями. А вот для того, чтобы сгладить колебательные движения с большой амплитудой, нужны колёса и большая часть элементов подвески.

На всех переднеприводных автомобилях ВАЗ используется одна и та же схема подвески, каких-либо принципиальных различий нет.

Лада Приора по факту является рестайлинговой моделью устаревшей ВАЗ 2110. Разработчики практически не затронули техническое оснащение, поэтому элементы подвески идентичные, с незначительной разницей в конструкции амортизационных стоек. Недостатки с «десятки» полностью перекочевали и на Приору. Например, низкое качество ступичных подшипников, ненадежные шаровые опоры, малый ресурс и т. д.

Схема подвески спереди

На шаровою опору снизу устанавливается кулак для поворотов, вверху он соединен с нижней стороной стойки с амортизатором. К центральной части кулаков присоединяется муфта приводного вала колес. Рычаг поперечной устойчивости фиксирует шаровые, второй стороной он прикреплен к кузовным частям. Растяжка предназначена для предотвращения смещения в направлении вдоль, одной стороной соединяется с кузовными кронштейнами, а второй с рычажной системой поперечной устойчивости. Поперечный также соединяется со стабилизатором, соединяется с лонжеронами в двух местах.

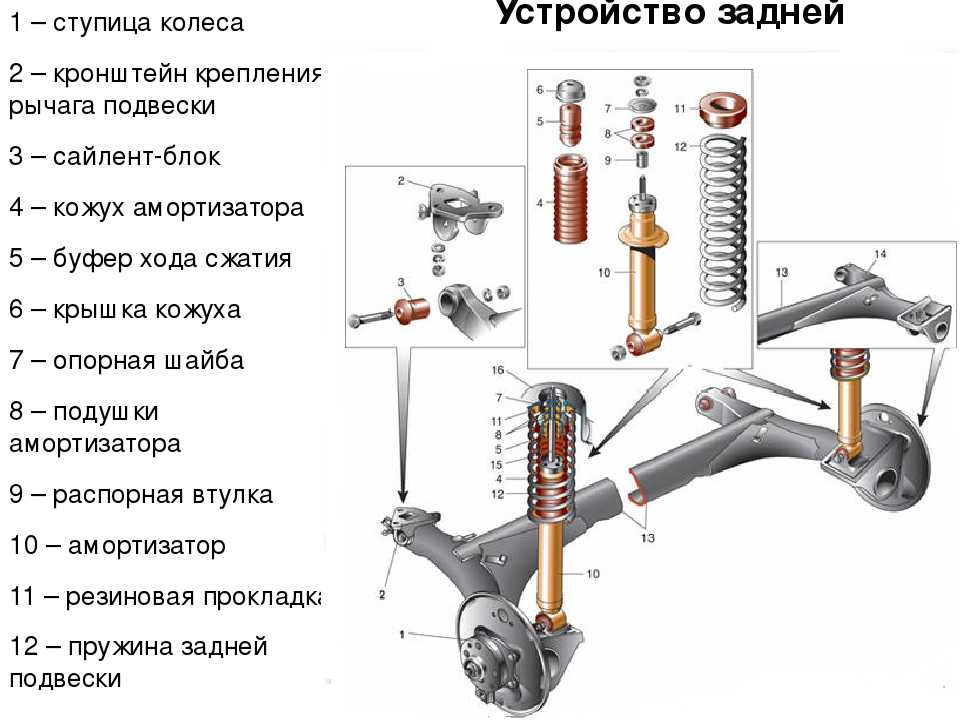

Схема подвески сзади

Она тоже не сильно различается по сравнению с предшествующей 2110. Основной ее компонент – это полужесткая балка. С помощью сайлентблоков она фиксируется к лонжеронам, а другой частью соединяется с амортизационными стойками подвески. Амортизаторы с пружинами сверху крепятся к кузовным частям, а снизу – к ступицам колес. В основе системы независимая частично балка и амортизаторы телескопические, усиленные жесткими металлическими пружинами. Чтобы усилить устойчивость поперек, внутри балки находится рычаг стойки стабилизатора в виде стальной арматуры диаметром 14 мм. С двух сторон штанга приваривается к балке. Подобная конструкция снижает крен во время прохождения виражей.
