Как снять рулевую колонку на приоре

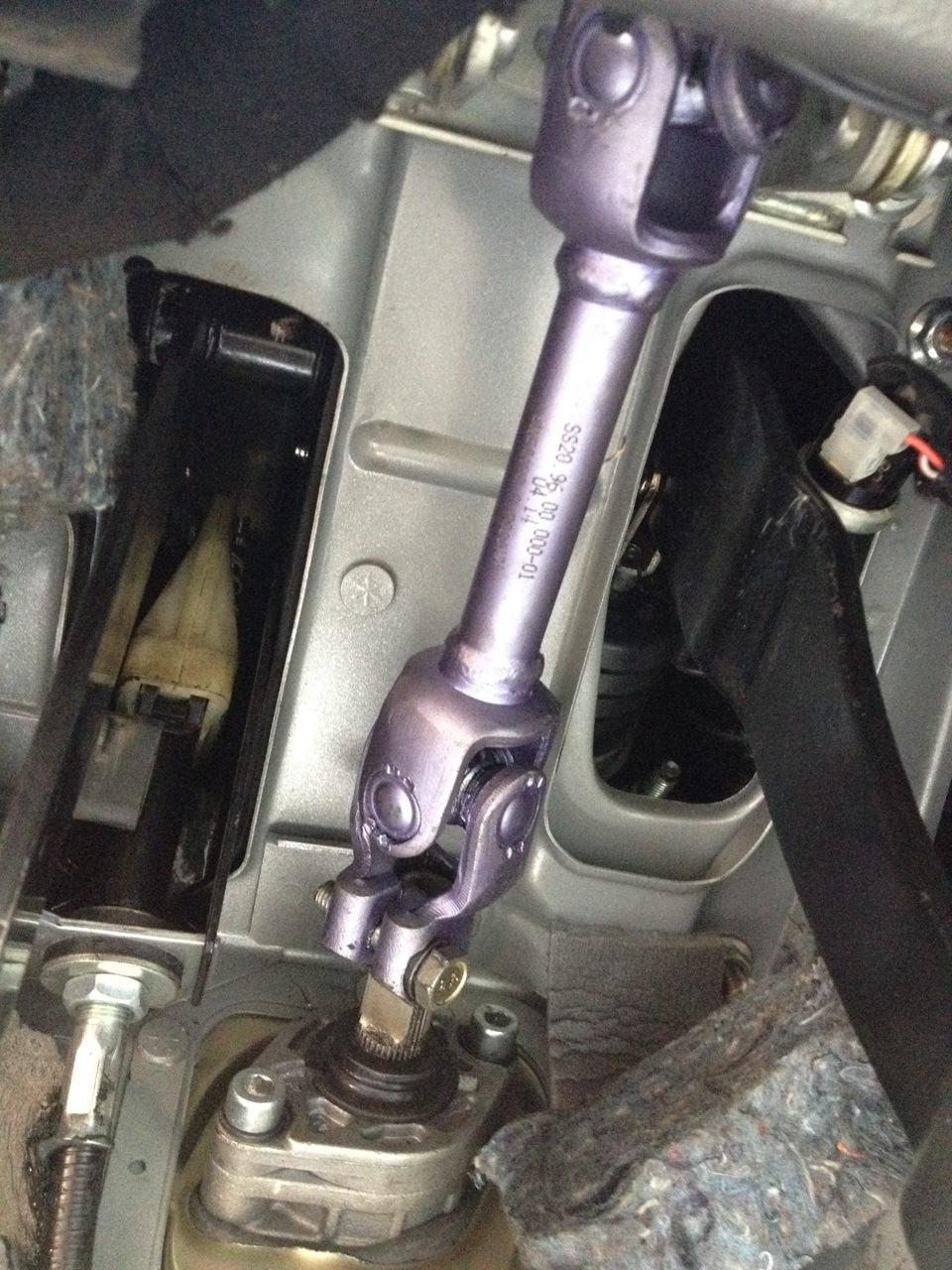

Как поменять рулевой карданчик

• Лучше закатить автомобиль на яму (как минимум — приподнять перед авто).
• Зафиксировать руль и рулевое колесо под прямым углом. Не следует также двигать или касаться колес во время ремонта.
• Снять переднее колесо, после чего выкрутить через салон крепежный болт. В случае, если все операции проведены верно, вал должен сам сойти с рулевого колеса.
• Снять оба кожуха (сверху и снизу), удостовериться в наличии пыльника на рулевом вале. Если его нет, лучше установить после починки, стоит деталь не больше 200 рублей.
• Выкрутить болт на крестовине, тогда вал сам сойдет с рулевой рейки.
• Стянуть вниз и вытащить вал. Перед починкой лучше отмыть его от загрязнений и ржавчины, она тоже сказывается на качестве движения.
• Зафиксировать вал в тисках. Когда он зафисирован, взять головку и выбить крестовину на одну сторону, чтобы снять стаканчик подшипника. Повторить то же действие с другого конца.
• Вставить в том же порядке новую крестовину (по очереди с каждой стороны).
• Запрессовать тисками новую крестовину (не передавливать).
• Выровнять стаканчики и завальцевать молотком и зубилом.
• Установить в обратном точном порядке на автомобиль новую деталь.

Многие автовладельцы отмечают, когда ищут, где и как поменять рулевой карданчик на Тойоте, что для этой марки очень хорошо походят рулевые крестовины от ВАЗА-2015. Это значительно упрощает процесс поиска деталей и удешевляет общую стоимость ремонта.

Если речь идет о ремонте «рабочей лошадки», машины, занимающейся перевозками или грузоперевозками, производить ремонт или замену приходится чаще, чем раз на 100 тыс. км (ввиду состояния большей части дорог). Опытные мастера, дающие советы, как поменять карданчик на рулевом газели, отмечают, что лучше устанавливать сразу два пыльника, чтобы звук от мотора был тише. При этом сами пыльники также можно уплотнить кольцами из поролона, это в разы снижает скрипы и шумы в салоне автомобиля.

Сама деталь карданного вала обойдется от 650 рублей для отечественных автомобилей и выше для иномарок. Плюс — расходники в виде пыльников и гаек.

Замена рулевой рейки Лада Приора инструкция

1. Непосредственно перед тем, как достичь нашей основной цели, сначала нам необходимо выполнить несколько подготовительных работ. Во-первых, нужно слить жидкость усилителя руля. Для этого отлично подойдет обычный шприц или резиновая груша, которая точно есть дома у каждого. Возьмите шприц (или грушу) в руки и выкачайте жидкость с бачка гидроусилителя руля (ГУР). После того, как из бачка будет выкачано все, что могло быть выкачано, отсоедините от него шланг и опустите в какую-нибудь пустую, неиспользуемую емкость. В тоже время, открытое отверстие бачка не забудьте закрыть старой тряпкой. После этого окончательно слейте жидкость, поворачивая руль автомобиля то в одну, то в другую сторону.

2. На втором этапе работы нужно отсоединить шланг обратки от прикрепляемого штуцера. Шланг прикрепляется к штуцеру через хомут, поэтому отсоединить его можно только хотя бы немного ослабив хомут крестообразной отверткой. Сразу же после снятия шланга, образовавшееся отверстие заткните подходящим по размеру болтом. Наконец, отверните гайку крепления шланга высокого давления и отсоедините его. Отверстие на месте этого шланга можно заткнуть деревянной палкой, к примеру.

3. После качественно проделанной работы на двух предыдущих шагах, считается, что жидкость полностью слита из механизма рулевого управления автомобиля. Теперь мы смело можем начать само снятие и замену рейки. Сначала поднимите переднюю часть автомобиля при помощи домкрата и других приспособлений. Далее возьмите шестигранный ключ и отверните ним все патрубки, которые крепятся к рейке. Резьбовые отверстия, образовавшиеся в результате вашего вмешательства в конструкцию, заткните чистой тряпкой или поролоном и аккуратно вытащите рейку. Выполните ее замену и установите все детали обратно, следуя тому самому алгоритму действий.

Только что мы завершили замену рулевой рейки на «Приоре». Обязательно протестируйте автомобиль после завершения всех работ. Функциональность рулевого управления не должна пострадать. Помните, что это опасно для вашей жизни. Поэтому тщательно проверяйте результаты своей работы.

Источники

• http://spike.su/index.php/Замена-рулевой-рейки-Лады-Приора-на-короткоходную-и-установка-рулевой-рейки-31-оборота-на-Ладу-Приора.html
• http://vaz-russia.ru/remont-vaz-2170-priora/zamena-rulevoy-reyki-na-priore.html
• http://voditel-avto.ru/zamena-rulevoj-rejki-lada-priora/

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Из-за чего может возникнуть неисправность

Всякий механизм с течением времени становится негодным, выходя из строя. Это же касается частей рулевых колонок, которые подвергаются износу после длительной эксплуатации. Причиной подобных поломок является большое количество неровностей на дорогах, на которые постоянно приходится натыкаться транспорту во время перемещения по дорогам, что может считаться вполне актуальной проблемой для российских реалий.

В случае если карданчик либо иная деталь рулевой колонки портится, то неисправность даёт о себе знать возникновением стука. Если вы слышите, что что-то стучит в рулевой колонке, это означает, что необходимо немедленно произвести замену. Главные признаки, характеризующие неисправность рулевого карданчика:

При взятии рулевого вала руками там, где он соединяется с рейкой и перемещается сверху вниз, можно отчётливо услышать стук

Важно заметить, что стук далеко не всегда свидетельствует о поломке карданчика. В некоторых случаях звук может появляться из-за отказа подшипника игольчатого типа, оставшегося без специальной смазки.
Когда образуется люфт в области втулки и в месте, где шестерня соединяется с рейкой.

Появление люфта либо стука может быть связано с узлами, имеющими плохое натяжение. В таком случае нужно сделать следующее:

• Взять гаечный/трубный ключ;
• Крепко закрутить развинченные гайки и болты.

После этого стук должен прекратиться.

Если ни одна из перечисленных выше причин не состыковывается с вашей ситуацией, то это означает, что испортился карданчик и его следует заменить на новый либо приобрести новую рулевую рейку.

Прототипы «Лада Калина»

Первым поколением модели «Лада Калина» является хетчбэк Лада Калина 1119, выпускающийся начиная с 2006 и заканчивая 2013 годом включительно. Представленный прототип «Лада Калина» сравнительно с седаном и универсалом имеет недостаточно большой объём багажника, но если сложить задние сидения, то можно провести достаточно большой груз. Существует три базовые комплектации данной модели: люкс, норма и стандарт. В люкс комплектации предусматривается улучшенная велюровая обивка дверных панелек и кресел.

Двигатель имеет восьмиклапанный мотор объем, которого — 1,6 литра и современный шестнадцатиклапанный агрегат объём, которого — 1,4 литра. Его производство было начато с 2007 года.

Лада Приора Универсал WagoNetKa › Бортжурнал › Замена ЭУР на МУР. О рулевых колонках и валах.

В общем успехов в ремонте блока моего усилителя было не мало. Но полноценно заставить его работать, так и не смогли. Блок видит все датчики и данные с машины, не показывает ни одну ошибку, подает ток при повороте руля. Вот только подает он странно, он сопротивляется, а не усиливает.

Спросите, почему так долго. Потому что информации практически нет адекватной. Пришлось искать все по крупицам и разбираться.

Подменный блок я нашел только пару раз, по 4000 руб. в Авите из других городов. Углубившись в тему прекрасных отечественных усилителей, вывод один — покупать б\у нельзя, особенно старые версии, как моя.

Целиком усилители, новых версии с битых тачек стоят по 11-13 тысяч. Сколько он отработает, одному богу известно. Новый усилитель от производителя стоит 23 тысячи и гарантия всего год! То есть, производитель усилителей в России уверен лишь в том, что за 23-25 тысяч, может заверить вас в работоспособности — этого хлама, на год.Нет спасибо ребята, я пас.

Проездив с выключенным усилителем полтора года, стало понятно руки-базуки решают и мне не нужен вообще усилитель, надо просто сделать по заводу.Так как при езде с мотором есть неудобства:

1. На официальном тех.осмотре по новым правилам меня уже отбили. (Мотор то висит! Его сразу видно).2. Есть сопротивление на кручения этого трехфазного монстра, кто бы что мне не говорил. Обычный вал вращается двумя пальцами, вал на моторе уже так не покрутить.3. Кто разбирал моторы, видел как он сделан. При заходе в поворот, ловишь кочку, она бьет в обратную сторону и происходит металлический удар. Это «усы» бьют, вопрос надежности все таки беспокоит.4. Машина неисправна, узел не работает как надо, а значит это неисправность.

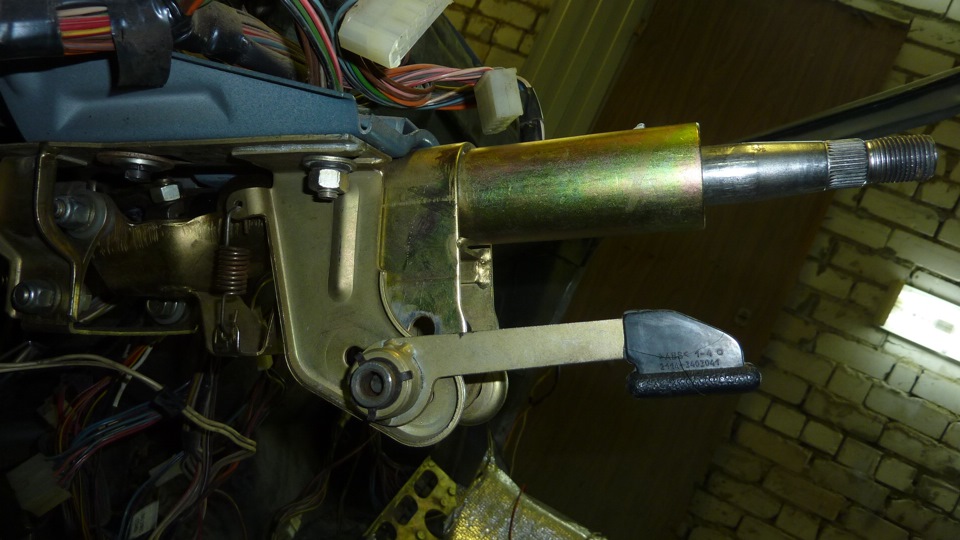

Для переделки в МУР — мускульный усилитель руля. Нам надо купить рулевую колонку 2112, именно они ставились на Приоры с ГУР и МУР. Идем на Авито, за 1000 рублей покупаем, колонку в сборе с планкой.

Если вы снимаете ЭУР, то докупить планку обязательно! Ее номер: 21100-3403172-50

В каталоге за любой год, вы встретите номер рулевой колонки в сборе: 21120-3401100-40Брать ее можно только под ГУР, если ставите МУР вам нужна другая. Данная колонка приходит только с хвостиком под составные корданчики!Хоть в каталоге и есть якобы существующий составной кардан с муфтой для нее. В реальности мне найти его не удалось. Есть одна фотография реально существующего, в Красноярске на аукционе.

Я не знаю с чем это связанно, что за заговор. Кому интересно, то вот он в живую.

И так, двигаемся дальше. Так как мы выяснили, что кардан из каталогов Приоры не купить, нам понадобится от 2112

Теперь внимание, длинна его должна быть 295 мм, а каталожный номер : 21100-3401092-30. Есть такой же но чуть короче, под номером 21100-3401092-10

Оба они под рейки 1118 и 2110, есть еще древнее под рейки 2108, но их легко вычислить, длинна более 300 мм.

Как сделать проще: просто покупайте колонку с карданом вместе в сборе 21120-3401100-00, стоит не дорого, дешевле чем купить по отдельности. Только при получении измеряйте длину кардана.

Естественно, это все выверено и сделано на практике. У меня же был другой путь.

Собственноручно чиним электроусилитель руля на Приоре: то, что доктор прописал

» Усилитель руля » Собственноручно чиним электроусилитель руля на Приоре: то, что доктор прописал

В автомобилях ВАЗ Приора электроусилитель руля выполняет функцию обеспечения более облегченного управления транспортным средством. С помощью ЭУР водитель может без проблем поворачивать рулевое колесо одной рукой. Какие неисправности характерны для усилителя и как произвести замену ЭУР в гаражных условиях — об этом мы расскажем ниже.

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема подключения усилителя, какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

1. Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
2. Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
3. Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
4. Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
5. Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).

Все по теме Замена подшипника рулевого вала Лада Priora

что бы кольцо не перелетало на фтулку, я бы торценул оправку, что бы пуля уперлась в стол именно в тот момент, когда кольцо стопорное влетает в канавку

масложор устраняется заменой ШПГ на 124. или же как-то надо сделать шире нижнюю головку шатуна. всё это для того, чтобы НГШ имела упор в щёки коленвала, а не через ВГШ на поршень. НГШ облегчённых шатунов от ‘федерал могул’ при работе осциллирует по шейкам вдоль оси, не имея упора в щёки. при этом поршни перекашиваются в цилиндрах, и кольца перестают работать. ЦПГ при этом сжирает моментально. у всех нормальных двигателей этот зазор ‘НГШ контролируется щупами при ремонте. это же азы проектирования поршневых двигателей. а при широкой прорези над поршневым пальцем в канавке МС кольца внизу должно стоять дополнительное опорное кольцо.

у меня звук на холостых как вроде троллейбус,выжимаю сцепление перестает, не подскажите что это может быть? слышал еще что не отрегулировано сцепление.

Для направляющих применяется одна смазка, для суппортов другая, а противоскрипная третья, и не все направляющие необходимо смазывать, это зависит от конструкции и производителя суппорта. Суппорт лучше на шланге не вывешивать. А так хороший видос)

А на многих иномарках подшипник запрессовывается изнутри, соответственно стопорное кольцо тоже внутри, да ещё бывает сидит так, что и со снятой ступицей повозится надо чтобы его снять. Как по мне все это ерунда. Два болта от стойки открутить и снять наконечник, гораздо быстрей, чем выпрессовывать как автор. На прессе быстрей, и комфортней.

Чиним и ремонтируем Все права защищеныСвязаться с нами

В данной статье речь пойдет о проведении технического обслуживания рулевой рейки автомобиля Лада Приора с электрическим усилителем руля. На автомобилях с ЭУР устанавливается простая рейка без наличия в ней специальной жидкости. Ниже в статье будет подробно описан весь процесс ее ремонта, а так же возможные признаки неисправности.

Процесс изъятия электроусилителя

Для того, чтобы заняться непосредственно ЭУР, понадобятся головки на 8 и 13 мм., трещотка или вороток. Далее действуем следующим образом:

С помощью 8-мм головки и трещотки отворачиваем контактную колодку и снимаем ее с вала;
Отсоединяем все провода, ведущие к блоку управления ЭУР, обращая внимание на принцип работы проводных фиксаторов. Если с ним не разобраться, то фиксаторы можно повредить настолько, что потребуется замена этого элемента проводки;
Находим карданный шарнир электроусилителя руля и головку стяжного болта на нем

Выкручиваем болт головкой на 13;
С помощью молотка и зубила чуть расширяем стяжной хомут карданного соединения;
Откручиваем 2 верхние гайки, которыми усилитель руля крепится к кузову;
2 нижние гайки не нужно откручивать полностью, достаточно провернуть их на 4 оборота, придерживая при этом ЭУР;
После всего ЭУР можно, наконец, вынуть из кузова, сдернув с вала рулевой рейки.

Теперь у нас есть возможность полностью разобрать усилитель, произвести визуальную диагностику на предмет поломок, почистить и поставить обратно.
Установка отремонтированного или нового рулевого электроусилителя происходит в обратной последовательности

Перед этим важно проверить правильность расположения специальных пометок на защитном чехле, валу и крышке картера.
Конечно же, одно лишь снятие ЭУР не всегда дает возможность найти причину его неисправности, поскольку она может крыться в электротехнической части этого узла. В последнем случае понадобится тонкая диагностика на СТО, которую в гаражных условиях рядовой автомобилист вряд ли способен произвести

Замена наружного наконечника рулевой тяги и пыльника шарового шарнира Лада Приора Lada Priora, Ваз 2170, Ваз 2171, Ваз 2172

рулевое управление, устройство и эксплуатация

. Ремонт рулевого механизма, устранение стуков в рулевом механизме 2172, этапы снятия и установки усилителя лада 2170, этапы проверки зазоров в рулевой рейке лада приора. Наконечник рулевой тяги Устройство рулевого механизма Лада Приора, Lada Priora, ремонт своими руками ремонт рулевого управления

При увеличенном свободном ходе рулевого колеса лада приора проверьте осевой и радиальный зазоры в шаровых шарнирах рулевых тяг. Если ощущается свободный ход в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир лада приора в сборе с наконечником.

ПредупреждениеОбязательно замените порванный защитный чехол шарового шарнира лада приора, иначе попавшие в шарнир грязь и вода быстро выведут его из строя. Заменить чехол можно и без снятия наконечника с тяги.

Погнутые внутренние наконечники рулевых тяг подлежат обязательной замене.

Вам потребуются: пассатижи с узкими губками, ключ «на 13», «на 19», «на 22», съемник шаровых шарниров, отвертка с плоским лезвием.

1. Снимите соответствующее переднее колесо.2. Очистите гайку крепления рулевой тяги лада приора к поворотному рычагу и нанесите на резьбовое соединение жидкость типа WD-40, чтобы легче было отвернуть гайку.

3. Ослабьте затяжку болтов крепления наружного и внутреннего наконечников рулевой тяги лада приора.

4. Сведите концы шплинта плотно друг к другу…

5. …и выньте шплинт. Если не удается извлечь шплинт руками, воспользуйтесь пассатижами.

6. Ослабьте затяжку гайки…

7. …и выпрессуйте палец шарового шарнира лада приора с помощью съемника.

8. Отверните гайку крепления рулевой тяги и выведите тягу из отверстия.

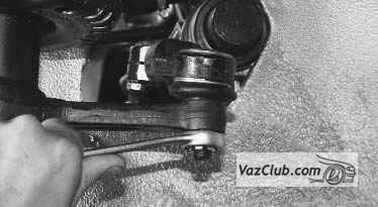

9. Придерживая ключом регулировочную тягу…

10. …отверните наконечник от тяги, подсчитав количество оборотов. При установке наконечника это поможет приблизительно сохранить схождение колес лада приора.

11. Если требуется заменить регулировочную тягу рулевой трапеции, отверните ее, также сосчитав количество оборотов при отворачивании.12. Установите наконечник ваз 2171 в порядке, обратном снятию. Перед затяжкой болта крепления наконечника и запрессовкой шарнира наружного наконечника тяги убедитесь, что поверхность шарнира параллельна опорной поверхности поворотного рычага ваз 2172. При необходимости выставьте шарнир.

13. Затяните гайку пальца шарового шарнира требуемым моментом и доведите ее до совпадения ближайшей прорези гайки под шплинт. После установки наконечника проверьте и при необходимости отрегулируйте углы установки колес ваз 2170.

14. Для того чтобы заменить защитный чехол шарового шарнира, отсоедините тягу от поворотного рычага приора (см. п. 8).

15. Снимите уплотнительное кольцо защитного чехла, аккуратно поддев его узким, тупым предметом.

16. Аккуратно, чтобы не повредить защитный чехол, подденьте отверткой…

17. …и снимите пружинное кольцо.

18. Снимите защитный чехол.

19. Удалите грязный верхний слой смазки (если заметно, что грязь попала внутрь шарнира, то такой шарнир придется заменить) и нанесите новую консистентную смазку. Заложите в новый чехол наполовину его объема консистентную смазку и установите его на шарнир, надев кромку чехла на посадочное место на корпусе шарнира до упора.

20. Установите пружинное и уплотнительное кольца.

21. Проверьте правильность установки колец и плотность прилегания кромок чехла.

Механизмы рулевого управления Лада Приора

• — Конструкция рулевого управления
• — Ремонт рулевого управления
• — Рулевое колесо (руль)
• — Снятие и установка усилителя рулевого управления
• — Замена карданчика рулевого вала
• — Наконечник рулевой тяги
• — Замена наконечника рулевой тяги
• — Снятие и установка рулевого механизма
• — Зазоры между упором рейки и гайкой

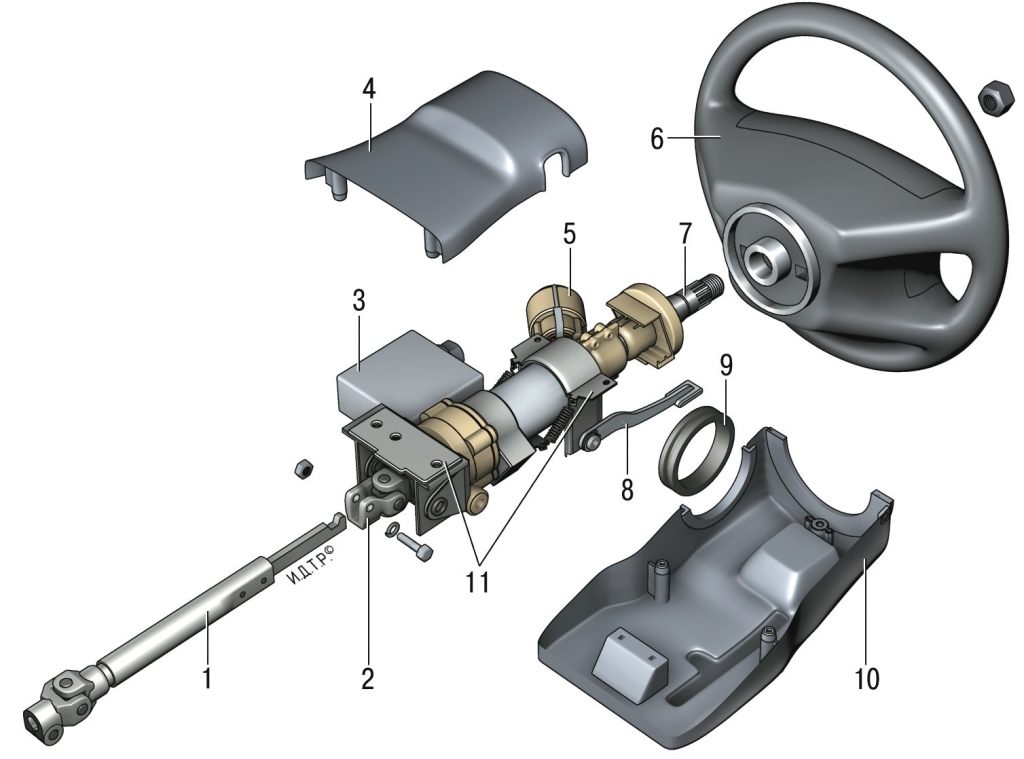

Конструкция рулевого управления Лада Приора

Устройство рулевого управления ваз 2170 приора. Ремонт рулевой колонки ваз 2172 приора, сборка и разборка рулевой трапеции и механизма ваз 2171 приора.

vazclub.com

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

возможные неисправности, порядок устранения проблем с электроусилителем руля своими руками

Для чего предназначена рулевая рейка переднеприводных автомобилей

В машинах с передним приводом никак не установить классическую, давно проверенную систему управления поворотом передних колёс. Этого не даст сделать и поперечная установка мотора, и силовые приводы к колёсам.

Важно! Большинство «Приор» оборудовано электрическим усилителем руля (ЭУР) а не гидроусилителем. Это является особенностью данной модели

Для экономии пространства данный элемент системы управления «Приоры» расположен на стенке моторного отсека. На переборке между двигателем и салоном «Приоры». Рейка соединена с рулевой колонкой, находящейся в салоне.

Этот важный узел управления «Приоры» собран из следующих компонентов.

• Рейка передвижная.
• Корпус.
• Шлицевой вал с подшипником.
• Металлический корпус (кожух).
• Уплотнители и сальники.
• Крепёж и фурнитура (болты, гайки).
• Пружины.
• Резиновый чехол механизма.

Чаще всего выходят из строя трущиеся детали этого узла. Определить поломку или просто изношенность рулевого механизма довольно просто. Это будет ознаменовано следующими признаками:

1. Трудно поворачивается руль.
2. При вхождении в поворот из механизма слышится постукивание и скрежет.
3. В движении, при использовании рулевого колеса чувствительные толчки передаются от него в руки.

В общем и целом значительно ухудшается управляемость «Приоры».

Внимание! Это устройство вполне ремонтопргодно. В продаже имеются готовые ремонтные комплекты для рулевой рейки «Приоры»

Замена и ремонт неисправной рулевой рейки

Эту не особенно сложную, но чрезвычайно важную работу лучше всего проводить на ремонтном подъёмнике. В крайнем случае на широкой смотровой яме. Но тогда автомобиль нужно поставить так, чтобы снять оба колеса.

Итак, автомобиль установлен согласно упомянутых условий. Колёса демонтированы. Можно начинать. В первую очередь выставить штурвал автомобиля «Приора» в позицию — движение прямо. То есть колёса смотрят точно вперёд. После этого, руль желательно закрепить.

Отпустить крепление электроусилителя руля. Извлечь кардан, соединяющий ЭУР с шлицевым наконечником вала рулевого механизма. И перейти под автомобиль. Есть два варианта. Можно открутить наконечники от колеса. Но большинство мастеров предпочитают отвернуть болты крепления рулевых тяг к рейке. Дело в том, что так её гораздо легче извлечь.

Теперь демонтируются крепления непосредственно рулевой рейки. Это полукруглые скобы с резиновыми уплотнителями. Они одеты на резьбовые шпильки в корпусе «Приоры» и закручены гайками на 13. Отворачивать их удобнее всего головкой. После снятия гаек удаляются скобы. Снимаемое устройство немного подаётся на себя.

Это нужно,чтобы червячное устройство вышло из отверстия в салоне.Теперь можно извлекать рулевую рейку. Для этого в левом крыле «Приоры» предусмотрено технологическое окно

В него можно осторожно подать край узла и вытащить его наружу. Либо для дальнейшей разборки и ремонта, либо просто для замены на новый экземпляр

Как обычно, вся установка детали проводится строго в обратном порядке. Но перед началом нужно соблюсти несколько очень важных условий!

Особое внимание! Новая рулевая рейка «Приоры» перед установкой должна обязательно находиться строго в среднем положении!

Ну и второй момент.

После того как эти требования будут выполнены, можно начинать традиционную сборку в обратном порядке.Когда всё собрано, включить зажигание для активации усилителя и проверить состояние управления.

Обязательно! По окончании работ провести регулировку «развал-схождения»! И можно отправляться в путь!

Ну а ремонт этого устройства, это отдельная интересная тема.

О рейке

Рулевой механизм на автомобилях Лада, начиная с модели 2108, имеет в себе рулевую рейку. Она предназначена для перемещения рулевых тяг по горизонтальной плоскости, что способствует повороту колес автомобиля.

Конструкция реек, довольно простая и надежная за исключением одного маленького недочета – пластиковая втулка.

Эта втулка заводом изготовителем выполняется из некачественного пластика, что в скором времени приводит к люфту рашпиля в ней и появлению неприятного стука при движении по брусчатке.

Находится рейка между двигателем и салоном, перпендикулярно выпускному коллектору и крепиться двумя скобами к моторному щиту.

Проверка работоспособности рулевого механизма

После замены рулевого карданчика на Приоре с Евро-2, важно проверить его работоспособность, чтобы убедиться, что руление осуществляется без проблем и находится в надлежащем состоянии. В данном разделе рассмотрим основные шаги для проверки работоспособности рулевого механизма

1. Визуальный осмотр

Перед началом проверки, важно осмотреть рулевой механизм на наличие видимых повреждений или износа. Проверьте состояние рулевых тяг, шаровых опор, рулевого карданчика и других элементов

Если вы заметите покрытие ржавчиной, трещины, отслоение пластиковых элементов и другие повреждения, рекомендуется заменить соответствующие детали перед проверкой работоспособности.

2. Проверка свободного хода руля

После визуального осмотра, проверьте свободный ход руля. Для этого следует установить переднюю часть автомобиля на подставки или с помощью подъемника и убедиться, что колеса свободно вращаются. Попробуйте удаляться рулем с крайних положений и убедитесь, что колеса вращаются без препятствий и неровностей.

Важно: При проверке свободного хода руля рекомендуется учесть особенности конструкции рулевого механизма вашего автомобиля и следовать рекомендациям производителя

3. Проверка поворотных движений

Для проверки поворотных движений автомобиля, следует двигаться с небольшой скоростью и резко повернуть руль вправо и влево

При этом обратите внимание на поведение автомобиля и реакцию рулевого механизма. Проверьте, что автомобиль поворачивается без особых усилий, рулевое управление точное и отзывчивое

Важно: При проверке поворотных движений руля следует соблюдать все правила дорожного движения, особенно при движении по городским улицам или другим оживленным местам

4. Проверка работы рулевого усилителя

Если ваш автомобиль оснащен гидроусилителем руля, следует проверить его работоспособность. Для этого, включите двигатель и поворотные движения, рулевое управление должно быть легким и плавным. Если во время поворотов руль становится трудным в управлении или появляются посторонние звуки, возможно, рулевой усилитель требует дополнительного обслуживания или замены.

Важно: В случае возникновения проблем с работой рулевого усилителя рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта усилителя руля. После выполнения всех рекомендаций и проверки работоспособности рулевого механизма, можно быть уверенным в надежности и безопасности его функционирования

В случае выявления каких-либо проблем, не рекомендуется использовать автомобиль без надлежащего ремонта

После выполнения всех рекомендаций и проверки работоспособности рулевого механизма, можно быть уверенным в надежности и безопасности его функционирования. В случае выявления каких-либо проблем, не рекомендуется использовать автомобиль без надлежащего ремонта.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ»)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Источник
