Диагностика

Перед выполнением ремонта следует выяснить, в какой составляющей – приводе или механизмах, возникла неисправность. Для этого в первую очередь необходимо внимательно осмотреть все элементы системы на утечку жидкости, поскольку именно течь является самой распространенной проблемой. Для этого обычно достаточно внимательно осмотреть ГТЦ и все колеса с внутренней стороны

Также следует обратить внимание на резиновые трубки и места их соединения с рабочими цилиндрами и металлическими магистралями

Некоторые симптомы неисправности могут облегчить поиск неисправности. К примеру:

Педаль стала очень «жесткой». Обычно такая проблема указывает на выход из строя усилителя;
Педаль сильно мягкая, свободный ход увеличен. Это может указывать на завоздушивание системы, разгерметизации одного из контуров, утечке жидкости;
Биение руля при торможении сигнализирует об изменении геометрии тормозного диска (он искривлен или возникла вмятина);
Визг при торможении указывает на критический износ фрикционных накладок.

Для поддержания тормозной системы в работоспособном состоянии требуется периодическое техническое обслуживание, сводящееся к своевременной замене рабочей жидкости, расходных материалов и компонентов, подверженных повышенному износу.

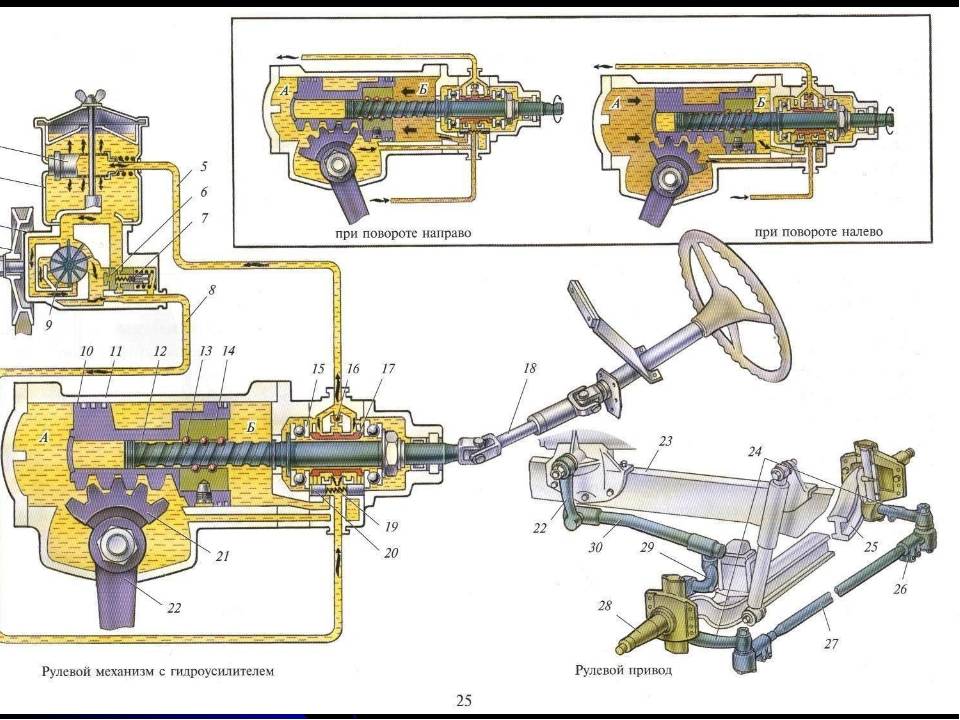

Как проверить рейку

Чтобы проверить состояние рулевого механизма «Оки» и определить, нужна рейке подтяжка или ремонт, закатите машину на яму и спуститесь. Подергайте поочередно за тяги рулевой рейки. Если есть люфт с правой (пассажирской) стороны, то без снятия и ремонта не обойтись. Несильный люфт с водительской (левой) стороны — чтобы определить, нужно ли на «Оке» подтянуть рулевую рейку или потребуется более серьезный ремонт, сделайте следующее:

Еще раз подергайте тягу с левой стороны автомобиля, постарайтесь запомнить величину люфта.
Попросите помощника вывернуть руль почти до упора в любую сторону и удерживать так до вашей команды.
Снова подергайте тягу. Если люфт стал меньше, агрегат придется ремонтировать. Попытка подтянуть рулевую рейку «Оки» в таком состоянии лишь увеличит износ зубчатого штока.

Если ямы нет, проверить автомобиль можно на любой ровной поверхности, приподнимая передний край машины домкратом, затем подпирая страховочной подставкой. Этот же способ можно использовать и для снятия агрегата.

Помните: если повреждены пыльники, агрегату в любом случае нужен ремонт, вне зависимости от того, есть люфт или нет.

Так выглядят пыльники и рулевые тяги

Люфт рулевой рейки ока

Как известно, на автомобиле Ока рулевая рейка подлежит регулировке (подтяжке) только при снятии её с автомобиля. Если после ремонта рейка прослабла и появились стуки, рейку придётся снять с автомобиля.

Впрочем, проблему можно решить, сделав вырез в картере болгаркой. Смотрите фотографии далее – вырез пришлось расширить по месту сварочным электродом, после чего стала возможной регулировка обычным ключом, предназначенным для подтяжки рейки. При вываривании куска картера электродом – не забываем скинуть клемму с аккумулятора и защитить жестяными щитками резиновые гофры кулисы и тяг рулевой рейки от брызг расплавленного металла. Сжатый воздух и продувочный пистолет держим под рукой – это средство тушения, если что-то загорелось =)

После данной доработки процедура подтяжки рейки упрощается настолько, что даже не интересно.

Статья написана: 6 марта 2013 г. Автор статьи, фото-видео материалов: Квазар Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Что же мешает регулировке непосредственно на автомобиле, ведь у 08-го семейства данная операция выполняется без её снятия и регулировочный резьбовой болт доступен в моторном отсеке? У Оки рейка расположена в картере на подрамнике, и этот картер закрывает регулировочный болт.Думал что все будет намного проше:DВчера полдня промучился с Рулевой рейкой просто так туда не полездь собирал разбирал почти 4 раза то мало подтянишь то много короче так день прошел у меня. Сегодня опять пришлось лездь под машину чтоб доделать ее до ума) Нашел интересную статью в инете и решил также сделать себе, на фото все видно качество конечно не Ок:( Конечно лишка сваркой срезали метал( Но теперь очень легко подтягивать рулевую рейку)

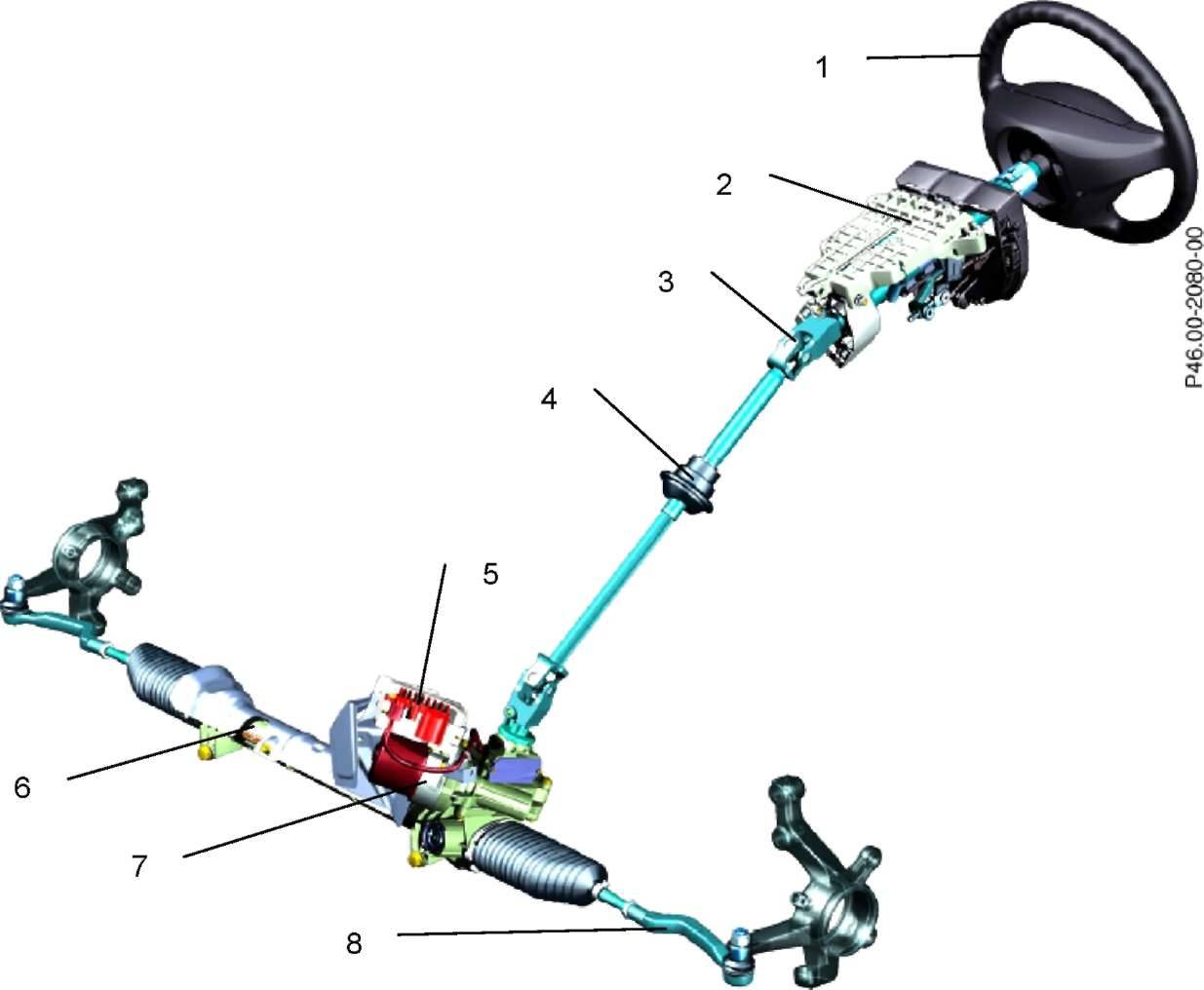

Основные неисправности рулевой колонки, ремонт

Если не учитывать повреждения при ДТП, серьезных поломок у рулевой колонки практически не бывает. Основные неисправности – износ подшипников, сальников, втулок, крепежных элементов кронштейна, шлицевых соединений, карданных шарниров. Может расшататься защитный кожух, а также износиться резьба на верхнем валу, на которую крепится руль.

Неисправности обычно проявляются так: появляется стук, вибрация, люфт, иногда неприятный скрип и хруст при повороте. Часто стук и биение в рулевой колонке путают с поломкой рейки, но на самом деле можно обойтись более дешевым ремонтом.

В каких случаях рулевую колонку можно отремонтировать:

Износ подшипников. В этом случае подшипники можно заменить: разобрать колонку, снять (выбить) старый, запрессовать новый. Если есть инструменты и навык, сделать это можно самостоятельно;
Износ кардана (он же «крестовина»). Тут без вариантов – под замену идет вся колонка. Попутно необходимо выяснить, что привело к проблеме, и устранить причину;
Ржавчина на шлицевом соединении. Речь идет о шлицах карданного вала, который еще называют травмобезопасным. Причина появления ржавчины – влага на коврике под ногами водителя, которая протекает прямо на карданный вал. Если ржавчины немного, ее можно сошлифовать, если коррозия зашла далеко – придется менять весь узел.
Износ резьбы крепления руля. Причина чаще всего – ржавчина из-за повышенной влажности и слишком резкая манера вождения. В этом случае меняют вал, резьбу восстановить невозможно.

Разборка и самостоятельный ремонт рулевой колонки – задача не самая простая. Для этого нужны инструменты и оборудование, а далеко не у каждого автовладельца есть персональный гараж со всем необходимым. Так что если нет возможности менять запчасти на рулевой колонке самостоятельно, лучше обратиться в сервис. Работа «на коленке» себя не оправдывает ни затратами времени и сил, ни надежностью результата.

Как и любая другая деталь автомобиля, рулевая колонка будет работать долго, но для этого ей нужен нормальный сервис. Соблюдение простых правил эксплуатации позволит ей служить без каких-либо проблем. Сама конструкция колонки настолько простая и надежная, что сломать ее довольно сложно.

Снятие и установка рейки

Для снятия рулевой рейки с автомобиля «Ока», вам потребуется гаражная яма или ровная площадка. Вот порядок действий:

Закатите машину на место проведения работ.
Включите ручной тормоз, а также подложите под задние колеса кирпичи или противооткатные башмаки.
Откройте доступ к карданчику рулевой колонки (придется снять коврик со стороны водителя) и, ослабив гайку хомута, снимите промежуточный вал с ведущего вала рейки.
С помощью домкрата и страховочных подставок вывесьте переднюю сторону автомобиля, затем снимите колеса.
Расшплинтуйте и открутите гайки пальцев рулевых наконечников.
Для снятия (выпрессовки) пальцев используйте специальный съемник.
Вытащите наконечники из поворотных рычагов.
Одной рукой придерживая рулевой механизм «Оки», другой открутите болты, крепящие подрамник (кронштейн) к силовым элементам кузова.
Вытащите устройство из-под машины.

Если вы сняли рейку «Оки», чтобы подтягивать, а также в любых других случаях демонтажа, ее установку на место проводите в обратной последовательности. Не превышайте усилий при затягивании гаек наконечников, а также не забывайте ставить шплинт.

Помните: даже если в теории вы знаете, как подтянуть рулевую рейку на «Оке», но не заглядывали под машину и не пытались уже выполнить эту операцию, то обязательно следуйте инструкции по эксплуатации и сначала снимайте механизм.

Несмотря на больший объем работ, чем без снятия устройства, вы потратите намного меньше места, потому что боковая стенка подрамника надежно блокирует гайку и подобраться к ней невозможно.

Подрамник, на котором установлен рулевой механизм

Модификации двигателей

Несколько слов о самых моторах этого авто. Изначально на «Ока» устанавливался агрегат с рабочим объемом всего 650 куб. см. Основой для его создания выступила установка от ВАЗ-2108 с 1,3-литровым агрегатом, но количество цилиндров было уменьшено до двух (в народе часто говорилось, что на «Оке» используется половина двигателя «Восьмерки»). Модель с эти мотором получила заводской индекс ВАЗ-1111.

Чуть позже начала выпускаться другая модификация – ВАЗ-1113, у которой объем повысили до 750 куб. см., а по сути, «переполовинили» 1,5-литровый агрегат той же «Восьмерки». Естественно, и менялись показатели по мощности мотора. У 650-кубового мотора этот показатель составлял 29,3 л. с., а на 0,75 литра – 33 л. с.

Модификация ВАЗ-1113 была самой массовой, поэтому в дальнейшем и будем ее рассматривать. Отметим также, что в последние годы выпуска «Ока» комплектовалась 1,0-литровым китайским мотором с 3-мя цилиндрами, но их было немного.
