Замена шруса на рено логан своими руками: артикул гранаты и видео замены

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

• левый трехшиповик находится непосредственно в картере коробки передач;
• шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Замена рычага спереди

Иногда при ремонте ходовой Рено Логан своими руками требуется замена или снятие рычага, например, при замене шаровой или сайлентблоков. Подвесьте переднюю часть машины – обязательно два колеса сразу. Если вывесите только одно, стабилизатор помешает демонтировать рычаг, поджав элементы подвески. Как выглядит левый рычаг смотрите на картинке. Он состоит из следующих элементов:

• сам рычаг;
• чехол опоры;
• шаровая;
• сайлентблок.

Передний рычаг

Отсоедините крепление штанги от рычага Логана и демонтируйте грязезащитный щиток двигателя. Открутите гайку стяжного болта соединения поворотного кулака и шаровой опоры, держа болт ключом.

Вытащите болт и выбейте его. При помощи надежной шлицевой отвертки или специальной лопатки разожмите соединение поворотного кулака и пальца шаровой. Упритесь монтажной лопаткой на поворотный кулак и отожмите рычаг вниз, выведя палец шаровой из отверстия поворотного кулака. При помощи головки ослабьте затяжку болта, который держит кронштейн подрамника на кузове. Открутите гайку крепления кронштейна подрамника и демонтируйте его с переднего болта, на котором держится рычаг на подрамнике.

С помощью накидного ключа открутите гайку переднего болта рычага, держа болт головкой подходящего размера. Вытащите болт и выбейте его оправкой. Открутите заднюю гайку крепления рычага и вытащите болт. Демонтируйте рычаг и установите в обратной последовательности новый или проведите другие работы по ремонту ходовой Рено Логан своими руками.

Причины и признаки поломки привода Рено Логан

Основные признаки неисправности бывают следующие:

• систематический стук в процессе управления;
• скрип при поворотах руля влево, вправо;
• биение в руль при езде по неровностям и пересечённой местности;
• постоянные потёки масла в области расположения коробки передач, переднего моста, ШРУСов;
• стук при старте с места.

Основные причины поломок таковы:

• длительная эксплуатация детали без проведения промежуточной профилактики и замены изношенных элементов;
• разгерметизация, утечка смазывающего вещества, работа «всухую»;
• фактор брака, нарушение технологии изготовления;
• некачественно проведённый предыдущий ремонт;
• нарушение основных правил использования автомобиля;
• особенности стиля и манеры управления техническим средством;
• механическое повреждение привода вследствие аварии, ДТП, столкновения.

Шрус правый Рено Логан

Правый приводной вал переднего колеса также продается в сборе, хотя в продаже можно встретить и отдельно наружные «гранаты» (неоригинального производства). Вал с наружным ШРУСом считается неразъемной конструкцией, но есть немало мастеров, которые могут снять и установить наружную «гранату» на вал. Можно сэкономить – купить отдельно наружный шарнир и поменять его, он будет стоить значительно дешевле.

Но следует учитывать, что изнашивается не только ШРУС, но еще и шлицы самого вала, поэтому экономия может оказаться неоправданной. Из этого можно сделать вывод – менять отдельно гранату целесообразно, если у приводного вала небольшой пробег, а ШРУС захрустел. Если привод уже старый, его лучше менять весь целиком.

Рено Логан замена левого и правого привода

Виды неисправностей Вне зависимости от стороны расположения приводного вала, его схема выглядит идентично, разве что длина полуосей различается. Края валов обладают шлицевыми участками, благодаря которым происходит зацепление со ШРУС внешними и внутренними.

Большинство авто Рено Логан имеют по центру одного из своих приводных валов специальный балансир. Эксплуатация вносит свою негативную лепту в состояние замена приводов на рено логан узла, поскольку попадание солено-грязевой смеси зимой провоцирует проявление коррозии.

Снимаем колесо и до конца выкручиваем ступичную гайку. Для удобства снятия левого привода нужно открутить гайку крепления пальца рулевого наконечника.

Открутить гайку можно с помощью головки на шестнадцать и воротка. Если наконечник поменянный, гайка будет под головку на семнадцать. Выпресовываем палец наконечника из кулака съемником. Если съемника нет, то бьем по кулаку молотком в то место где вставлен палец и он вылетит. Снимаем колесо см.

Рено Логан правый и левый привод

Окончательно отворачиваем гайку ступицы

Здесь важно использовать проставку. В противном случае шарнир может потерять свой роликовый механизм. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено

Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено.

Внутренний ШРУС

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, а в пространстве между ними расположены игольчатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

• Сработка игольчатых подшипников;
• Стирание обойм;
• Износ внутренних частей корпуса.

Неисправности внутренней гранаты проявляются в появлении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высокой скорости. Это указывает на то, что пора менять внутренний ШРУС.

Чаще всего для Логанов характерна течь с водительской стороны, виновником которой становится левый внутренний пыльник. Замена пыльника внутреннего ШРУСа слева выполняется в определённой последовательности.

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами бьют по триподу, чтобы он выпал. Откусывается хомут, старый резиновый пыльник снимается. Далее следует поменять по необходимости хомут и установить новый пыльник.

В сети можно найти много фото и видео, на которых выполняется разбор полуоси, восстановление её зубов, замена ШРУСов, пыльников и т. д. С их помощью будет легче провести ремонтные работы.

Наружный ШРУС приводов колес Рено Логан

Назначение наружного ШРУСа

Наружные ШРУСы в приводах передних колес автомобиля Рено Логан предназначены для передачи крутящего момента на передние колеса (при различных углах их поворота) через вал привода от коробки передач.

Расположение на автомобиле

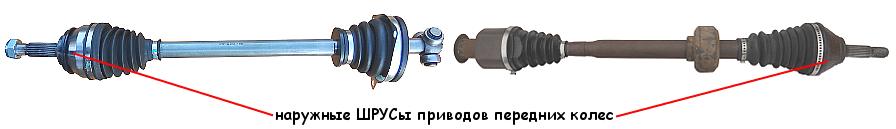

Наружные ШРУСы установлены на концах валов приводов передних колес автомобиля. Каждый наружный ШРУС непосредственно вставляется по шлицам в ступицу колеса и закрепляется ступичной гайкой.

Устройство наружного ШРУСа Рено Логан первого поколения

Наружные ШРУСы правого и левого приводов передних колес автомобиля Рено Логан первого поколения одинаковые по устройству, не съемные и не разборные.

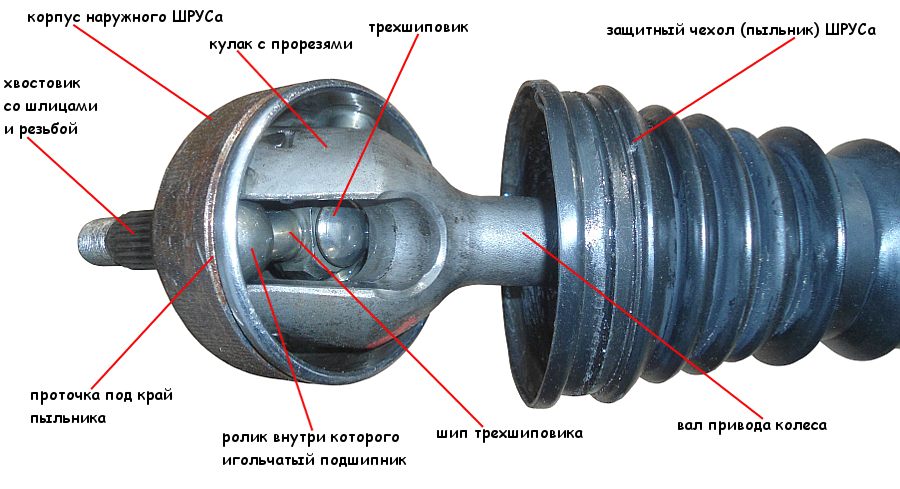

Наружный ШРУС каждого привода состоит из кулака, выполненного заодно с валом привода и корпуса с жестко закрепленным внутри него трехшиповиком с роликовыми подшипниками. На корпусе имеется шлицевой наконечник (хвостовик), который вставляется в ступицу колеса и крепится ступичной гайкой.

В кулаке проточены пазы по которым перемещаются ролики трехшиповика за счет чего достигается подвижность корпуса ШРУСа относительно кулака, что позволяет передавать крутящий момент при любом положении колеса во время движения автомобиля.

От внешнего воздействия детали ШРУСа защищены защитным резиновым (пластиковым) чехлом (пыльником). Своим широким концом пыльник установлен в кольцевой проточке на корпусе ШРУСа, узким концом в кольцевой проточке на валу привода. Пыльник крепится большим и маленьким хомутами, под которые в нем имеется подштамповка.

Обслуживание наружного ШРУСа

Наружные ШРУСы приводов колес автомобиля Рено Логан первого поколения — детали с очень большим ресурсом использования. Какого бы то ни было обслуживания при эксплуатации автомобиля они не требуют. Все обслуживание сводится к периодическому контролю состояния пыльников. В случае повреждения пыльника нужно немедленно его заменить.

Неисправности и ремонт наружного ШРУСа

Основная неисправность наружного ШРУСа — повреждение защитного чехла — пыльника. В случае обнаружения каких-либо его повреждений, вытекания смазки необходимо как можно скорее провести замену пыльника.

При замене промываются бензином, керосином или соляркой детали ШРУСа, во внутрь нового пыльника при установке закладывается определенное количество специальной смазки (294±10 см³). Применяется смазка с дисульфидом молибдена. Например, MOBIL CVG 825 BLACK STAR или ШРУС-4. Подробнее о замене пыльника: «Замена пыльника наружного ШРУСа Рено Логан».

Если замена поврежденного пыльника проведена своевременно и автомобиль с такой неисправностью эксплуатировался недолго, то можно с уверенностью ездить дальше.

Другая неисправность — выход из строя роликов трехшиповика наружного ШРУСа встречается крайне редко. Чаще всего она является следствием длительной эксплуатации автомобиля с поврежденным пыльником наружного ШРУСа, когда смазка вытекает через трещины, а вода, пыль и грязь попадают в корпус ШРУСа и разрушают его детали. При этом появляется вибрация со стороны передних колес при движении автомобиля, предающаяся на руль и кузов. Возможен хруст при повороте. В результате придется заменить привод в сборе, так как наружный ШРУС не съемный.

Применяемость наружных ШРУСов на автомобиле Рено Логан первого поколения

На автомобиле Рено Логан первого поколения в приводе передних колес применяется наружный шарнир угловых скоростей (ШРУС) GE 86 .

Примечания и дополнения

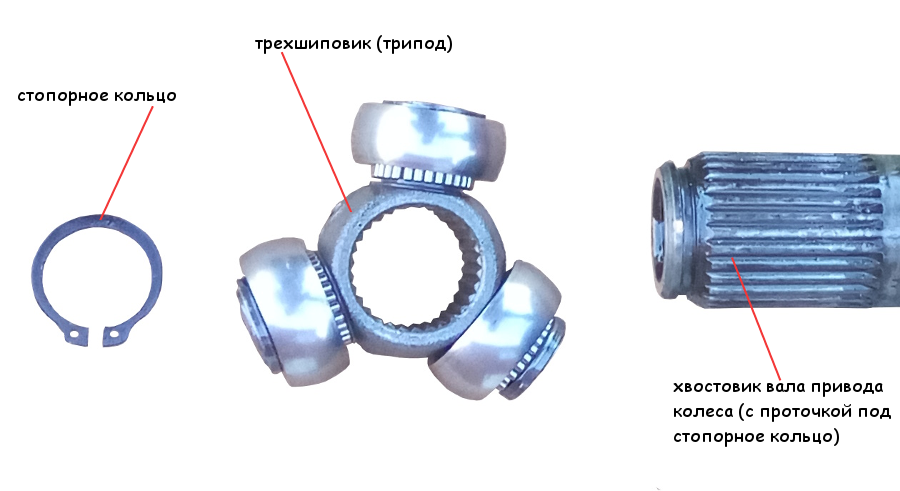

Что такое трехшиповик? Трехшиповик — это ступица с тремя шипами (цапфами) на которых установлены игольчатые подшипники и ролики. Ролик установлен поверх игольчатого подшипника и закреплен стопорным кольцом. Игольчатый подшипник фиксируется на шипе запорным кольцом надетым на стопорное.

Взамен не разборных приводов колес на автомобиль Рено Логан первого поколения можно установить не разборный либо разборный привод от автомобиля второго поколения. У него более тонкий вал, но он взаимозаменяем со старым. На разборном приводе замена пыльников и ШРУСов перестает быть большой проблемой.

Источник статьи: http://twokarburators.ru/naruzhny-shrus-reno-logan/

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Система охлаждения и гидроусилитель руля

Рассматривая минусы Рено Логан 1 поколения, приходится констатировать, что одним из больных мест этого автомобиля является расширительный бачок. В нем часто разрушается перегородка, а ее мелкие частицы забивают систему охлаждения, чаще всего это случается с отопительным радиатором. Газоотвод выводится с корпуса термостата, который тоже очень ненадежен.

В Логан 2 устанавливается новый бачок, в котором решена проблема с разрушением перегородки. Газоотвод закрепляется на штуцере радиатора охлаждения, что является принципиально другим решением. Патрубок от термостата получил изгиб, в результате чего он демпфирует, не передавая на него вибрацию. Это привело к увеличению срока службы термостата. Реле управления вентилятором с термозащитой вынесено непосредственно на радиатор и при поломке приходится менять весь блок, что приводит к удорожанию ремонта.

Бачок гидроусилителя руля Рено Логан 1 расположен в верхней точке системы. Это делает его работу стабильной, в системе практически не возникает воздушных пробок. Но датчик давления гидроусилителя располагается над генератором. Поэтому при протечке жидкости, а это случается часто, она выводит из строя и генератор, стирая коллекторные кольца.

На Рено Логан 2 бачок гидроусилителя расположен ниже трубки высокого давления. Это приводит к возникновению проблемы при закачке новой жидкости в систему. При прокачке руль начинает вибрировать за счет того, что трубка высокого давления завоздушивается. В этом автомобиле часто течет трубка, соединяющая рулевую рейку и бачок. Что касается датчика давления, на втором поколении он течет гораздо реже, кроме того, его отвели от генератора, но он закрывает просвет к четвертому цилиндру, что затрудняет доступ к свече.

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника». Как же определить, неисправен внутренний ШРУС или наружный? При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный. Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна. Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей. Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель. Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Исправление поломки

Замена шруса должна проводиться в несколько этапов. Эту работу можно доверить мастерам с СТО. Но операция несложная, и выполнить работу можно самостоятельно, особенно если нет желания переплачивать крупные суммы за ремонт. В сети достаточно информации, как должна осуществляться замена шруса Рено Меган Сценик, видео, форумы, инструкции. Все это поможет беспроблемно осуществить ремонт своими силами.

Замена не требует специальных инструментов и особых технических знаний автомобиля. Для того, что убрать неисправную запчасть и поставить новую, необходимо будет провести следующие действия:

1. Немного ослабить болты крепления на колесе и ступичную гайку.
2. Поставить авто на ручник и приподнять домкратом.
3. Снять датчик ABS.
4. Отвернуть ступичную гайку.
5. Болты крепления, которые крепят суппорт к поворотному кулаку, отвернуть, а сам кулак снять и подвязать проволокой к пружине стойки. Это делается для снятия нагрузки с тормозных шлангов.
6. Съемником снять рулевой наконечник с поворотного кулака. Для этого потребуется предварительно открутить гайку крепления.
7. Отвинтить гайки на креплении стойки подвески.
8. Нижний болт оставить на месте, верхний снять.
9. Полностью слить масло. Чтобы процесс шел легче, лучше это делать с теплого автомобиля.
10. На месте крепления корпуса КПП и прижимной пластины отвернуть три болта.
11. Оттянуть ступицу и вывести внутренний шарнир.
12. Снять нижний болт на крепеже стойки подвески и поворотного кулака.
13. Освободить наружный шарнир от ступицы.
14. Пластину с вышедшего из строя шруса снять и надеть на новый.
15. Прочистить шлицевые соединения.
16. Поджать пыльник пластиной.
17. Болты крепления в корпус КПП плотно закрутить.
18. В ступицу воткнуть внешний шарнир.
19. В месте крепления стойки подвески вставить болты и закрепить.
20. Затянуть гайку крепления в месте соединения вала и ступицы.
21. Поставить рулевую тягу к ступице.
22. Затянуть гайку наконечника ступицы.
23. Суппорт надеть на диск и затянуть крепеж.
24. Установить колесо и снять машину с домкрата.
25. Поджать болты и ступичную гайку.
