Вал привода левого переднего колеса renault logan с 2007 года

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

• левый трехшиповик находится непосредственно в картере коробки передач;
• шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

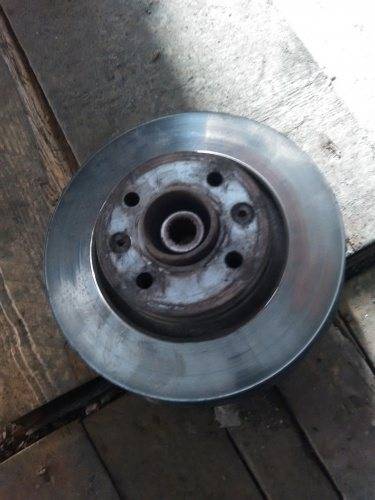

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

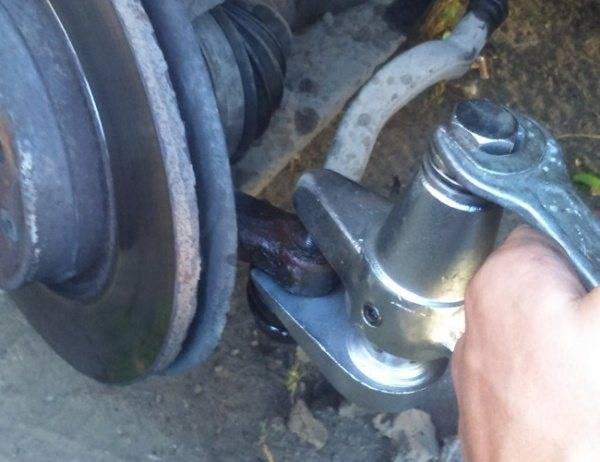

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Подключение стабилизатора: важный шаг в обновлении автомобильной системы

Перед тем как приступить к подключению стабилизатора, убедитесь, что все предыдущие шаги выполнены корректно и без сбоев. Правильная установка стабилизатора влияет не только на безопасность вождения, но и на комфорт вашей поездки.

Подключение стабилизатора начинается с его правильного позиционирования и крепления к автомобилю. Обязательно следите за тем, чтобы все крепежные элементы были надежно закреплены и затянуты согласно рекомендациям производителя.

Примечание: Важно помнить, что неправильное подключение стабилизатора может привести к нестабильности автомобиля на дороге и повышенному износу других деталей подвески. После крепления стабилизатора необходимо правильно подключить его к остальным элементам подвески

Убедитесь, что соединения плотно прилегают и исключены любые зазоры или люфты

После крепления стабилизатора необходимо правильно подключить его к остальным элементам подвески. Убедитесь, что соединения плотно прилегают и исключены любые зазоры или люфты.

После завершения процесса подключения стабилизатора рекомендуется провести тщательную проверку всех соединений и крепежных элементов. Убедитесь, что ничего не пропущено и все работы выполнены в соответствии с инструкциями.

После успешного подключения стабилизатора рекомендуется провести тестовую поездку для проверки работоспособности и устойчивости автомобиля на дороге. В случае обнаружения каких-либо проблем, обратитесь к специалисту для дополнительной диагностики и исправления.

Каким запастись инструментом?

Для замены приводного вала с какой-либо из сторон автомобиля Renault Logan потребуется следующий список инструмента.

1. Подъемное устройство для вывешивания авто Renault Logan (в крайних случаях можно воспользоваться домкратом со страховочной подпоркой).
2. Комплект накидных и рожковых ключей, а также головки с воротком (трещоткой).
3. Понадобится также удлиненный вороток, который позволит одолеть большой момент затяжки ступичной гайки.
4. Щипцы для извлечения стопорного кольца из проточки вала и приспособление по демонтажу пыльниковых хомутов.
5. Молоток среднего размера.

Это только минимальный перечень. Остальные инструментальные компоненты могут потребоваться по усмотрению владельца.

Установка нового привода: важный этап в обновлении трансмиссии

После успешного демонтажа старого привода и подготовки места для установки нового наступает решающий момент – момент установки. Этот этап требует точности и внимания к деталям, чтобы обеспечить надежную работу трансмиссии вашего автомобиля.

Прежде чем приступить к установке нового привода, убедитесь, что все детали и инструменты на своих местах, и нет повреждений на новом приводе. Помните, что правильная установка нового привода является ключевым фактором для обеспечения его долговечности и эффективной работы вашего автомобиля.

Для начала аккуратно установите новый привод на место, обращая особое внимание на соответствие его конструкции и размеров предыдущему приводу. Убедитесь, что привод правильно встает в подшипник и не заедает на пути

Применяйте ровное усилие, чтобы избежать повреждений деталей.

Затем аккуратно установите крепления нового привода, следуя инструкциям производителя. Подтяните болты крепления согласно рекомендациям по затяжке, убедившись, что привод надежно закреплен и не имеет люфтов

Это важно для предотвращения возможных поломок и повреждений в процессе эксплуатации

После завершения установки нового привода проверьте его положение и свободу движения. Убедитесь, что привод вращается свободно и без заеданий. При необходимости внесите коррективы, чтобы обеспечить оптимальную работу трансмиссии вашего автомобиля.

Тщательная установка нового привода играет решающую роль в обновлении трансмиссии и обеспечении безопасности на дороге

Поэтому уделите этому этапу особое внимание и следуйте рекомендациям производителя, чтобы гарантировать долгосрочную надежность вашего автомобиля

Инструменты для работы

Для замены сальника потребуется обычный инструмент – балонный ключ для снятия колеса, стандартные ключи на 8, 10, 13, 16, 18, две плоские отвертки – маленькая и большая, жидкость для очистки, небольшой кусок пластика, вырезанный из бутылки, приспособления для демонтажа и установки.

При выборе детали лучше всего ориентироваться на оригинал сальника коленвала Рено Логан французского производства, артикул детали 7701475009. Она поставляется в специальной упаковке, и при правильном монтаже прослужит не меньше запчасти, установленной на заводе. Бюджетные варианты хорошего качества – сальники производства Elring и Victor Reinz, идущие под тем же артикулом.

Внешний диаметр сальника составляет 47 мм, внутренний – 35 мм, ширина – 7 мм. Оригинальная деталь сделана из политетрафлуороетилена и полиакрил-каучука (PTFE/ACM) – устойчивых к износу материалов.

Замена внутреннего пыльника

Для удобства работы зафиксируйте приводной вал в тисках.

Снимите стопорное кольцо трипоида с помощью щипцов.

Сбейте трипоид с вала с помощью ударной шлицевой отвертки. Бить можно только по внутренней обойме

Обратите внимание, при сбивании трипоида могут высыпаться иголки с колец. Лучше редварительно обмотайте кольца изолентой чтобы потом не собирать иголки

Перекусите хомут и стяните пыльник.

Перережьте пластиковый пыльник за подшипником и убирите его.

С помощью молотка и зубила сбейте подшипник с вала. Бить можно только по обойме с шариками. Правильнее конечно стянуть подшипник с помощью съемника, но не у всех он есть.

Оденьте на вал новый пластиковый пыльник подшипника.

С помощью приспособления в виде трубы садим подшипник до упора в пластиковый пыльник

Обратите внимание, труба должна упираться во внутреннюю обойму подшипника

Установите трипоид и зафиксируйте стопором. Если трипоид от руки не садиться, то его можно подстучать молотком. Отлично подходит как оправка торцевая головка на двадцать два (глубокая).

При сборке обратите внимание на несколько нюансов:

• Обязательно смажьте маслом из коробки посадочную часть пыльника и очистите место посадки на коробке.
• Оцените состояние болта крепления шаровой опоры, резьба может быть вытянута или побита. Если болт изношен, то его нужно заменить. Идет он по артикулу 77 03 034 114.
• Перед установкой обработайте резьбу болта крепежа шаровой медной смазкой.
• Очистите и обработайте медной смазкой шлицевую часть наружного ШРУС.
• Ступичную гайку затяните с усилием 280 Нм.

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

• при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
• в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
• при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
• крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Как выбрать новую деталь и каким инструментом запастись?

Оригинальный сальник трудно купить отдельно. Обычно элемент продаётся с пыльником в комплекте. Кроме того, он дорого стоит — примерно 600 рублей. Но можно купить аналогичную манжету, которая ставится на компрессор автомобиля ГАЗ-66 или камазовский ТНВД. Размеры: 28,5х46,5 (пазовский, с одним бортиком) и 28х45 (камазовский, два бортика). Нужны компоненты разных размеров для модификаций автомобиля 1.4 или 1.6с количеством клапанов 8 или 16.Для проверки нужно перед установкой попытаться вдеть сальник во внутреннюю и внешнюю обоймы привода. Можно предварительно смазать резину маслом, чтобы внешние края легче входили.

Что касается инструментов, надо подготовить:

• съёмник для изъятия трипоида, представляющий собой приспособление с резьбой и захватами;
• набор отвёрток и ключей;
• плоскогубцы, оправки, молоток;
• зубило, а лучше выколотку из мягкого металла;
• монтировку;
• головки разного размера и вороток для скручивания шарнира;
• ёмкость для слива трансмиссионной жидкости.

Какой инструмент потребуется?

При замене приводов Рено потребуется выполнение следующих работ:

• Демонтаж кожуха, установленного на картере.
• Демонтаж и монтаж брызговиков.
• Отбрасывание шаровой.
• Снятие тяги руля.
• Скручивание гайки фиксации амортизатора.

Чтобы произвести замену привода (левого и правого) на Рено, подготовьте следующий инструмент:

• Ключ ТОРХ Т20 и Т30.
• Отвертки с разными типами «жал» (крестообразным и плоским).
• Ключи на «десять», на «восемнадцать» и на «тринадцать». Также потребуются ключи на «шестнадцать», «девятнадцать» или «двадцать один»
• Шестигранник на «шесть».
• Ключ для снятия колес.
• Торцевые ключи на «тридцать» и на «тринадцать».

Снятие и установка привода переднего колеса Renault Duster

Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.

Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.

3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.

4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.

Замечание

Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.

5. Отсоединяем шаровую опору от рычага передней подвески.

6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.

Замечание

При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.

Замечание

Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.

10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.

11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.

12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.

13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена сальника раздаточной коробки правого привода Дастер

Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2

Это интересно: Снятие тяги управления коробкой передач Renault Logan 2004-2009 Бензин

Виды неисправностей

Вне зависимости от стороны расположения приводного вала, его схема выглядит идентично, разве что длина полуосей различается. Края валов обладают шлицевыми участками, благодаря которым происходит зацепление со ШРУС (внешними и внутренними).

Большинство авто Рено Логан имеют по центру одного из своих приводных валов специальный балансир. Эксплуатация вносит свою негативную лепту в состояние этого узла, поскольку попадание солено-грязевой смеси зимой провоцирует проявление коррозии. В основном владельцы пренебрегают этим моментом и продолжают эксплуатацию авто до таких пор, пока не наступает момент поломки указанного узла. Неисправность носит довольно распространенный характер и свойственна также для Рено Логан.

Не менее известной неисправностью является износ шлицевого участка на краю полуоси. Поломка сопровождается неприятным хрустом, а автомобиль отказывается ехать при попытке владельца начать движение. Причиной может выступить как прогрессирующая коррозия, так и чрезмерная нагрузка на сам привод.

Совет. Чтобы минимизировать риск возникновения обозначенной неисправности старайтесь не прибегать к резким стартам с пробуксовками.

ШРУС наружный Рено Логан

«Граната» внешняя представляет собой корпус с пазами, на конце шлицов есть резьба. Шлицевое соединение не дает проворачиваться ШРУСу колесной ступице, поэтому ступица вращается вместе с шарниром. На резьбу накручивается гайка, она жестко фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой размещается шесть шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально предназначенной для колесных шарниров.

В процессе эксплуатации все детали внешней «гранаты» изнашиваются, поломки возникают вследствие ударов. Износиться может как сама обойма, так и внутренняя полость корпуса, в результате износа в соединении появляется люфт. На снятом приводном вале люфт определить легко – необходимо одной рукой взяться за вал, а другой – за внешнюю «гранату» и попробовать повернуть одну деталь относительно другой. Если есть люфт, он ощутим руками.

У внешнего ШРУСа также могут быть и другие неисправности:

• расколоться (треснуть) сепаратор;
• от недостатка смазки заржаветь или покрыться грязью шарики. Если смазки будет недостаточно, граната выйдет из строя, сгорит.

Основными признаками неисправной внешней «гранаты» является возникновение щелчков во время движения автомобиля при повороте руля, если машина едет прямо, дефект не проявляется.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена правого привода Рено Логан своими руками видео

Замена привода Рено Логан может потребоваться для решения следующих задач:. В случае повреждения устройства. С целью монтажа новых шарнирных элементов.

Для установки пыльников. С целью выполнения работ, связанных с другими узлами.

Замена привода Рено Логан

Демонтаж и монтаж брызговиков. Отбрасывание шаровой. Снятие тяги руля. Скручивание гайки фиксации амортизатора. Чтобы произвести замену привода левого и правого на Рено, подготовьте следующий инструмент:. Ключ для снятия колес. Как поменять привод на Рено Логан с левой стороны Как упоминалось, замена левого правого привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.

Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.

Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика. Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева.

Послабляйте крепежные болты на колесе и на ступице. Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Отбрасывайте рулевую тягу слева от рычага.

Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.

Замена привода на Рено Логан

При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.

Здесь важно использовать проставку. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы

Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак

Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак.

Мой Duster

Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.

Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом:. Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.

После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. Заливайте масло в КПП, ставьте колесо и закручивайте болтовые соединения по принципу, который описан выше. Эта работа рассмотрена на видео, где мастер пытается передать весь свой опыт.

Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.
