Части ходовой автомобиля ваз 2170

Снятие правой опоры

…вставляем удлинитель в головку… …и отворачиваем гайку.

…два винта крепления опоры к кронштейну… …и снимаем опору с кронштейна. Для разборки опоры…

Детали правой опоры

: 1 — гайка; 2 — верхний ограничитель; 3 — подушка; 4 — нижний ограничитель; 5 — болт Подушки левой и правой опор взаимозаменяемые. При сборке правой опоры отбортовки обоймы (см. левую опору) должны быть обращены вверх, а лыски верхнего и нижнего ограничителей, а также стяжной гайки подушки должны расположиться параллельно оси крепежных отверстий опоры. Собираем опору с кронштейном, затянув два винта. Установку правой опоры с кронштейном проводим в обратной последовательности, при этом…

…стяжная гайка 2 подушки должна разместиться в прямоугольном гнезде 1 кронштейна двигателя.

Требуемые инструменты для

Для того, чтобы замена передней стойки амортизатора на Приоре прошла успешно, следует предварительно подготовить инструменты из таблицы ниже.

Таблица — Инструменты, требуемые для замены передней стойки

Название	Примечание
Плоскогубцы	Можно заменить пассатижами
Домкрат	Для вывешивания передней части автомобиля
Ключ торцевой	«на 13», «на 17», «на 19»
Опора	Для подстраховки и предотвращения падения машины с домкрата
Съемник	Для выпрессовки рулевого наконечника
Ключ накидной	«на 17», «на 19», «на 22»
Баллонный ключ	Для демонтажа и установки колеса
Шестигранник	«на 6»
Проникающая смазка	Желательно нанести на все крепежные соединения за пару часов до начала проведения замены стойки амортизатора
Молоток	Средних размеров
Ветошь и щетка по металлу	Для подготовки рабочих поверхностей
Башмак	Для предотвращения перемещения транспортного средства
Съемник для пружин	Для сжатия пружины

Где находится реле стартера ВАЗ 2110

Втягивающее реле встроено внутри основного корпуса вместе с самим стартером. Чтобы произвести демонтаж, требуется следовать следующему алгоритму:

1. Определить местоположение самого стартера. Он располагается левее, чуть ниже АКБ. Искать его требуется в непосредственной близости от КПП.
2. Отсоединить «минусовой» контакт от АКБ. Это поможет избежать неприятностей во время демонтажа (удар током).
3. Произвести демонтаж воздушного фильтра, чтобы освободить «проход» для дальнейших действий.
4. Отключить все провода, которые идут к реле.
5. Произвести демонтаж гайки, выполняющей роль крепежа для конца провода. Для этой процедуры нужен ключ на 13.
6. Отвинтить гайки, которые фокусируют сам стартер. Чтобы выкрутить их, надо использовать ключ на 15. Верхнюю можно открутить без ощутимых проблем, но чтобы извлечь нижнюю, потребуется приложить ощутимое усилие (она расположена в неудобном месте).
7. Полностью снять стартер.
8. Демонтировать гайку, которая фиксирует вывод реле, выполняющего втягивающие функции, произвести отключение проводки.
9. Отвинтить болты, фиксирующие реле (требуется использовать ключ на и снять его.

Сборка производится в обратном порядке.

Комплект деталей для монтажа пневматической подвески Лада Приора

Принципы работы пневмоподвески основаны на применении в системе сжатого воздуха, который за счет сжатия способен регулировать клиренс транспортного средства. Установка пневмоподвески на Приору позволяет сделать управление автотранспортным средством более комфортным на любом типе дорожного покрытия.

Независимая подвеска на Приору устанавливается на автомобиль своими руками, и процесс монтажа является несложным. Поэтому установку пневмоподвески на Приору может осуществить каждый автолюбитель, если следовать определенным советам и рекомендациям специалистов.

Чтобы собственными силами осуществить монтаж подвески Приоры, нужно знать некоторые тонкости этой операции. Помимо этого, для проведения работ по переоснащению подвески Приоры потребуется приобрести в автомагазине комплект деталей. Для проведения монтажных работ по переоснащению подвески потребуются следующие детали.

Деталь	Описание
пневмоподушка	Пневмоподушка представляет собой самую дорогостоящую деталь среди всех комплектующих, из которых состоит пневматическая независимая подвеска на Приору. Этот элемент подвески устанавливается на автомобиль вместо штатных элементов подвески. В процессе нагнетания сжатого воздуха в подушку происходит изменение клиренса Лада Приора. При снижении давления в пневмоподушке происходит уменьшение клиренса автотранспортного средства. Регулировка дорожного просвета — основная функция пневмоподушки подвески Приоры.
компрессор	Компрессор является одним из основных компонентов пневматической системы, обеспечивающим выполнение всех функций, которые выполняет подвеска на Приору. Компрессор, который монтируется на автотранспортном средстве, необходим для осуществления нагнетания воздуха в пневмоподушке.
крепежные детали и брекеты	Монтируется независимая подвеска на Приору при помощи применения специальных крепежных элементов и брекетов. Используя эти элементы, осуществляют крепление пневмоподвески Лада Приора к кузову автомобиля. Эти детали при наличии некоторых навыков работы с металлом можно изготовить самостоятельно, но лучше всего эти крепежные комплектующие для подвески Приоры заказать и изготовить у специалиста. В таком случае будет гарантия качественного изготовления комплектующих.
пневмоклапаны	Независимая подвеска на Приору комплектуется двумя пневмоклапанами, которые предназначаются для пропускания пневмопотока. Один из них предназначается для осуществления нагнетания в пневмоподушку, а второй пневмоклапан — для осуществления выпуска воздуха.
манометр	Для установки в систему подвески на Приору можно использовать тот манометр, который используется в пневмосистемах, работающих при давлении определенного диапазона.
пусковая кнопка	Пусковая кнопка предназначена для регулировки состояния пневмоподвески непосредственно из салона Лада Приора.
магистраль подачи воздуха	оздушная магистраль, которую имеет независимая подвеска на Приору, состоит из системы трубок, соединяющих между собой все пневмоподушки, составляющие основу подвески Приоры.
датчик давления воздуха	Датчик давления — сенсор, располагающийся в удобном месте пневмомагистрали, используется для контроля за состоянием подвески непосредственно из салона.
реле запуска

Штатные втулки и стойки

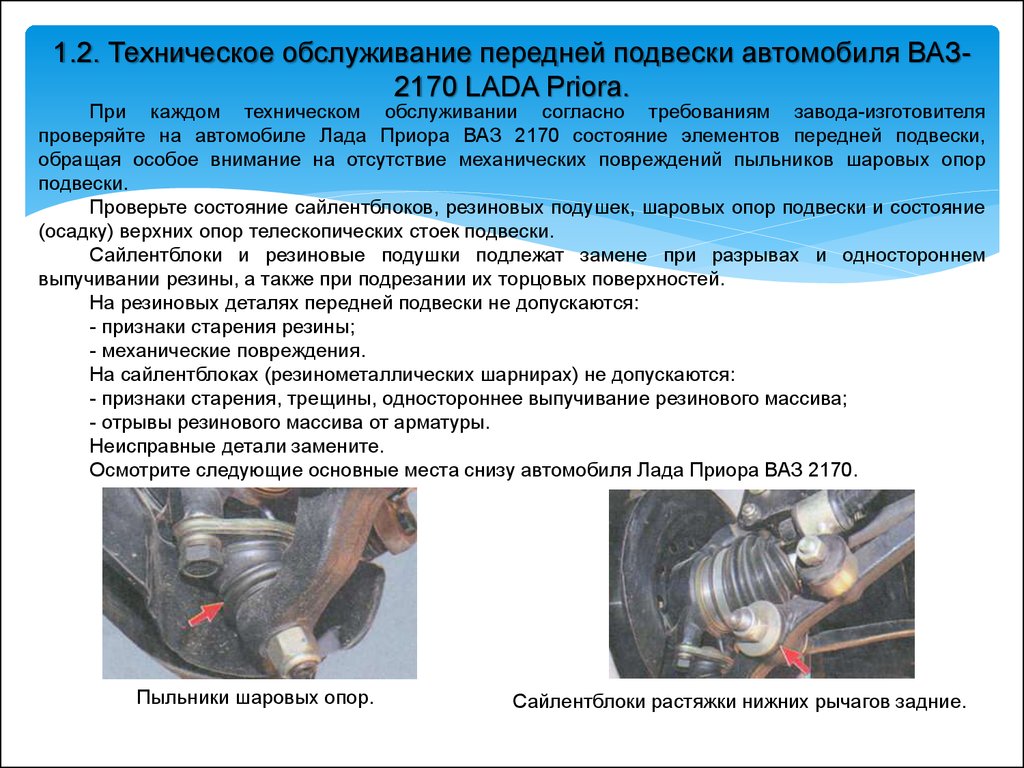

Ремонт подвески Приоры всегда должен осуществляться вовремя, чтобы не усугублять состояние автомобиля. Помните о том, что втулки стабилизатора – это всего лишь расходный материал, который можно заменить, а вот тотальный ремонт ходовой части автомобиля – это уже большие затраты и больший объем работ. Не ленитесь и берегите свою Приору, проверяйте подвеску вовремя!

Стойки они же амортизаторы на Приору, важная неотъемлемая часть подвески. Они смягчают проезд через каждый ухаб, или яму на дороге. Цена стоек за 1 единицу не очень большая, для автомобиля Приора от 2000 руб. но их 4 и это уже много. Некоторые пытаются экономить и меняют сначало стойки только передние.

Причины замены стоек стабилизатора

Просто так, без объективных на то причин, менять такой агрегат не стоит. Все же он стоит определенных денег, имеет свой ресурс пригодности. Пока машина ведет себя хорошо, тратить лишние финансовые средства не имеет никакого смысла. Но при появлении характерных признаков их неисправности, не затягивайте с ремонтом.

Причин для их смены есть несколько:

• Появились характерные стуки в подвеске;
• На рулевом колесе ощущается небольшая отдача колебаний, что ухудшает процесс управления автомобилем, делает его сложнее;
• Передняя часть машины немного раскачивается;
• Колеса несколько уводит в сторону при движении прямо.

Обнаружив подобные неисправности, обязательно максимально быстро замените стойки стабилизатора.

Настолько долго прослужат новые элементы, зависит от двух факторов:

1. Качество приобретенной детали;
2. Условия дорог, по которым вы преимущественно ездите на своем автомобиле.

Статья в тему: Процесс замены масла в двигателе ВАЗ 2110

Дадим напутственный совет. Многие, кто обращается на СТО с целью заменить стойки стабилизатора, отправляют автомобиль по рекомендации мастера на проверку развал схождения. На самом деле это процедура совершенно лишняя, поскольку смена стоек никак не влияет на угол расположения колес на вашей машине. Это очередная попытка выманить у неопытного клиента побольше денег. Будьте бдительны.

Ходовая SS20

Эти запчасти для отечественных и зарубежных автомобилей производятся под брендом “Система Технологий”. Данные стойки стали такими популярными за счет своего высокого качества. Для «Приоры» производитель предлагает 4 варианта изделий, которые различаются по жесткости. Какие стойки лучше? Их необходимо подбирать по стилю езды. Самые мягкие – стойки серии «Стандарт». Также предлагаются и задние амортизаторы из этой же серии.

Для увеличения грузоподъемности предлагается усиленный вариант. Далее – стойки «Комфорт». По отзывам многих автовладельцев, это самый лучший вариант. Они жестче, чем «Стандарт», но подвеска работает одинаково хорошо на плохих и хороших дорогах.

Комплект «Шоссе» подойдет для тех, кто любит жесткость работы подвески и высокую скорость. С этими стойками можно ездить и по плохим дорогам, но будет некомфортно. «Спорт» — это самый жесткий вариант от этого производителя для автомобилей «Приора». Передняя подвеска такого плана для города мало пригодна, а вот для спортивных соревнований – в самый раз.

Амортизаторы SS20

Все амортизаторы, подходящие для Лады Приоры, обладают двухтрубной телескопической конструкцией. Для их изготовления производитель использует материалы исключительно наилучшего качества. Различные модификации жесткости подвески обеспечиваются благодаря различным настройками.

При этом для передних стоек всех модификаций настройки клапана сжатия одинаковые – это необходимо для поддержания плавности движения Приоры. Настройки же клапана на отбой больше, чем настройки у заводских амортизаторов. Благодаря чему удалось повысить контроль над машиной во время движения, снизить крен и раскачивания при вхождении в поворот.

Для водителей, чей стиль вождения зависит от ситуации и может быть как спокойным, так и довольно активным, больше подойдет модификация «Комфорт ОПТИМА». Эта модификация – разумный баланс между плавностью хода и управляемостью. В сравнении со стандартной модификацией, эта имеет лучшую управляемость, увеличенную энергоемкость, уменьшенный угол крена при повороте.

Автолюбителям, которые предпочитают более активный стиль езды и чаще ездят по шоссе и загородным дорогам, подойдет модификация «Шоссе»

В ней большее внимание уделяется балансу контроля и безопасности при движении автомобиля на высоких скоростях. При этом подвеска обладает достаточным уровнем комфорта. Максимальной жесткостью на отбой и сжатие обладают амортизаторы SS20 в модификации «Спорт»

Подвеска такой жесткости идеально подойдет для любителей скоростного и экстремального движения, требующего максимально возможной управляемости Приорой. Также такая подвеска подойдет и для участия в кольцевых гонках

Максимальной жесткостью на отбой и сжатие обладают амортизаторы SS20 в модификации «Спорт». Подвеска такой жесткости идеально подойдет для любителей скоростного и экстремального движения, требующего максимально возможной управляемости Приорой. Также такая подвеска подойдет и для участия в кольцевых гонках.

Четыре различных модификации амортизаторов SS20 позволяют любому владельцу Приоры подобрать подходящую именно его стилю вождения подвеску. При этом учитываются и его скоростные предпочтения, и качество дорожного покрытия. Правильный выбор подвески нужной жесткости обеспечивает не только максимальный комфорт во время поездки, но и улучшенную управляемость и безопасность.

Помимо стандартных задних амортизаторов, выпускаются также усиленные амортизаторы SS20. Их отличие от обычных амортизаторов заключается в том, что в усиленных амортизаторах диаметр корпуса и штока увеличен, увеличено и количество масла. Кроме того, в конструкции присутствует дополнительно защищающий сальник скребок.

Увеличенное количество масла позволяет избежать перегрева масла и эффективно работать даже в тяжелых условиях. Не ухудшаются и демпфирующие характеристики. В этой конструкции дополнительно усиливается крепление сайлентблока, благодаря чему значение необходимого на отрыв усилия увеличилось в 2,5 раза.

Подкапотное пространство приора фото

Автомобиль малого класса ВАЗ-2170 Lada Priora с четырехдверным кузовом типа седан (по международной классификации класс С) предназначен для эксплуатации при температуре окружающего воздуха от -40 до +50 °С на дорогах общего пользования с твердым покрытием.

Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор).

Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

Место водителя автомобиля Lada Priora в штатной комплектации оборудовано подушкой безопасности, в вариантном исполнении – и подушкой безопасности переднего пассажира, а также передними ремнями безопасности с преднатяжителями и ограничителями нагрузки, что значительно уменьшает вероятность и тяжесть ранений головы и грудной клетки при дорожно-транспортном происшествии.

Подушка безопасности срабатывает только при сильном ударе передней части автомобиля. При незначительных фронтальных ударах, опрокидывании автомобиля, ударах сзади или сбоку основными средствами защиты являются ремни безопасности.

Трансмиссия выполнена по переднеприводной схеме с приводами ведущих колес разной длины.

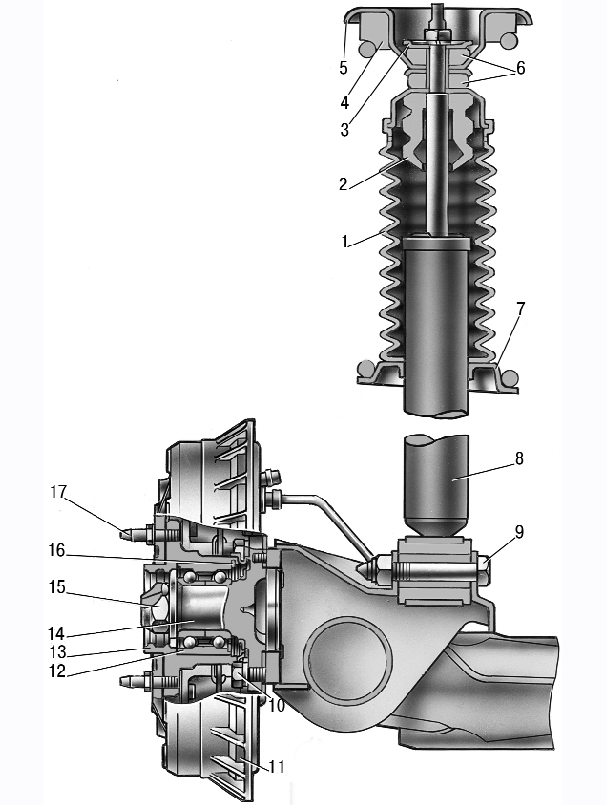

Передняя подвеска независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полузависимая, рычажно-пружинная, с гидравлическими амортизаторами.

Тормозные механизмы передних колес дисковые, с плавающей скобой, задних колес барабанные.

В вариантном исполнении автомобили Lada Priora оснащают антиблокировочной системой тормозов, предотвращающей блокировку колес во время торможения и сохраняющей управляемость и курсовую устойчивость.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, с электромеханическим усилителем, изменяющим передаваемый крутящий момент в зависимости от скорости автомобиля.

Автомобили Lada Priora комплектуют системой дистанционного управления блокировкой или разблокировкой замков дверей (в вариантном исполнении и блокировкой замка крышки багажника) с одновременным включением или выключением режима охраны автомобиля. Кроме того, предусмотрены дистанционное включение тревожной сигнализации при нарушениях зон охраны автомобиля и блокировка всех дверей нажатием клавиши из салона автомобиля.

В эту систему входит также электронная система блокировки двигателя (иммобилизатор), обеспечивающая дополнительную защиту от несанкционированного пуска двигателя.

Габаритные размеры автомобиля показаны на рис. 1.4, технические характеристики приведены в табл.

Элементы подкапотного пространства автомобиля ВАЗ-2170 Lada Priora даны на рис. 1.5, расположение основных узлов и агрегатов показано на рис. 1.6 и 1.7.

Рисунок 1.4. Габаритные размеры автомобиля Lada Priora (мм)

Рисунок 1.5. Подкапотное пространство автомобиля:

1 – двигатель; 2, 14 – опоры силового агрегата; 3 – рулевой механизм; 4 – дроссельный узел; 5 – бачок главного тормозного цилиндра; 6 – расширительный бачок системы охлаждения двигателя; 7 – основной блок предохранителей; 8 – бачок омывателя; 9 – аккумуляторная батарея; 10 – воздушный фильтр; 11 – датчик массового расхода воздуха; 12 – тревожный сигнал; 13 – генератор; 15 – упор капота

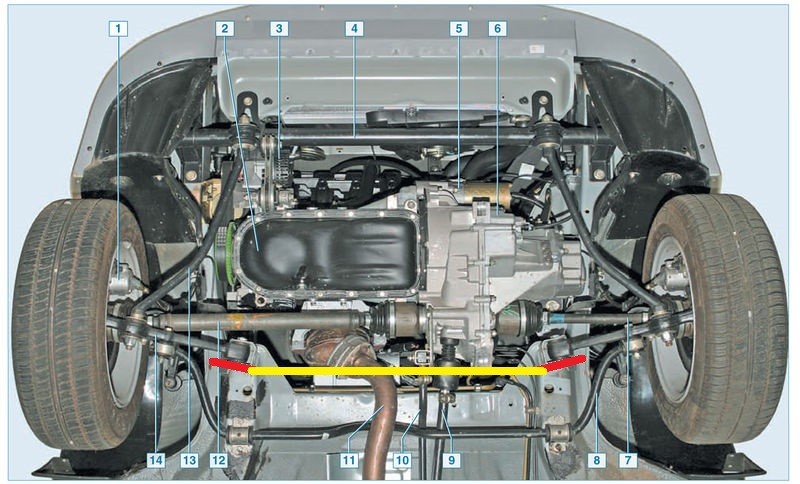

Рисунок 1.3. Расположение основных узлов агрегатов автомобиля (вид снизу спереди, брызговик двигателя снят): 1, 3, 13 – опоры силового агрегата; 2 – генератор; 4 – радиатор системы охлаждения двигателя; 5 – электровентилятор системы охлаждения двигателя; 6 – стартер; 7 – поперечина передней подвески; 8 – кронштейн растяжки передней подвески; 9 – растяжка передней подвески; 10 – амортизаторная стойка передней подвески; 11 – стойка стабилизатора; 12 – левый привод переднего колеса; 14 – коробка передач; 15 – приемная труба дополнительного глушителя; 16 – масляный картер двигателя; 17 – катколлектор; 18 – правый привод переднего колеса; 19 – стабилизатор поперечной устойчивости; 20 – рычаг передней подвески; 21 – тормозной механизм переднего колеса
