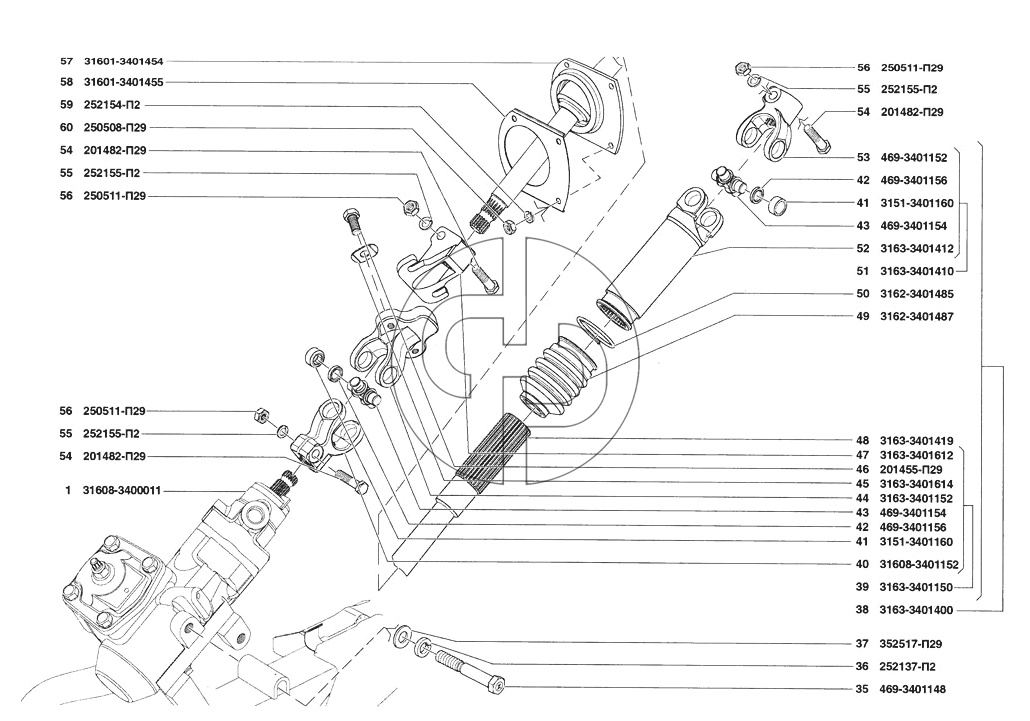

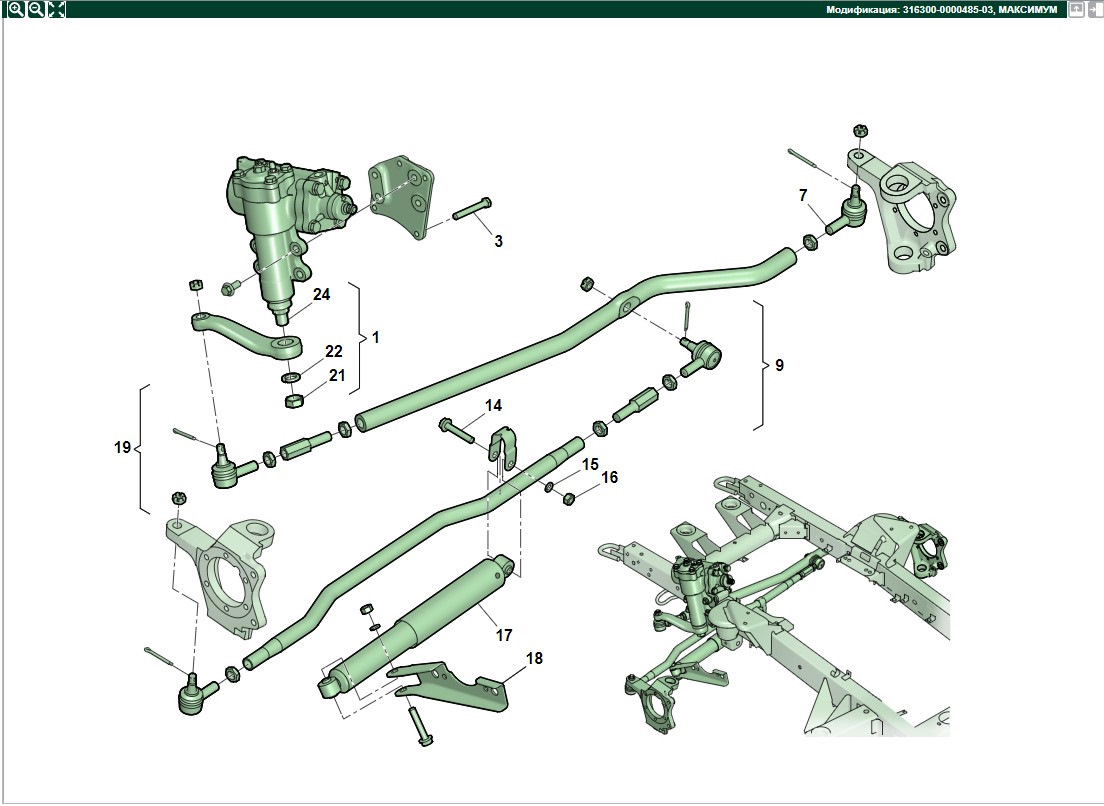

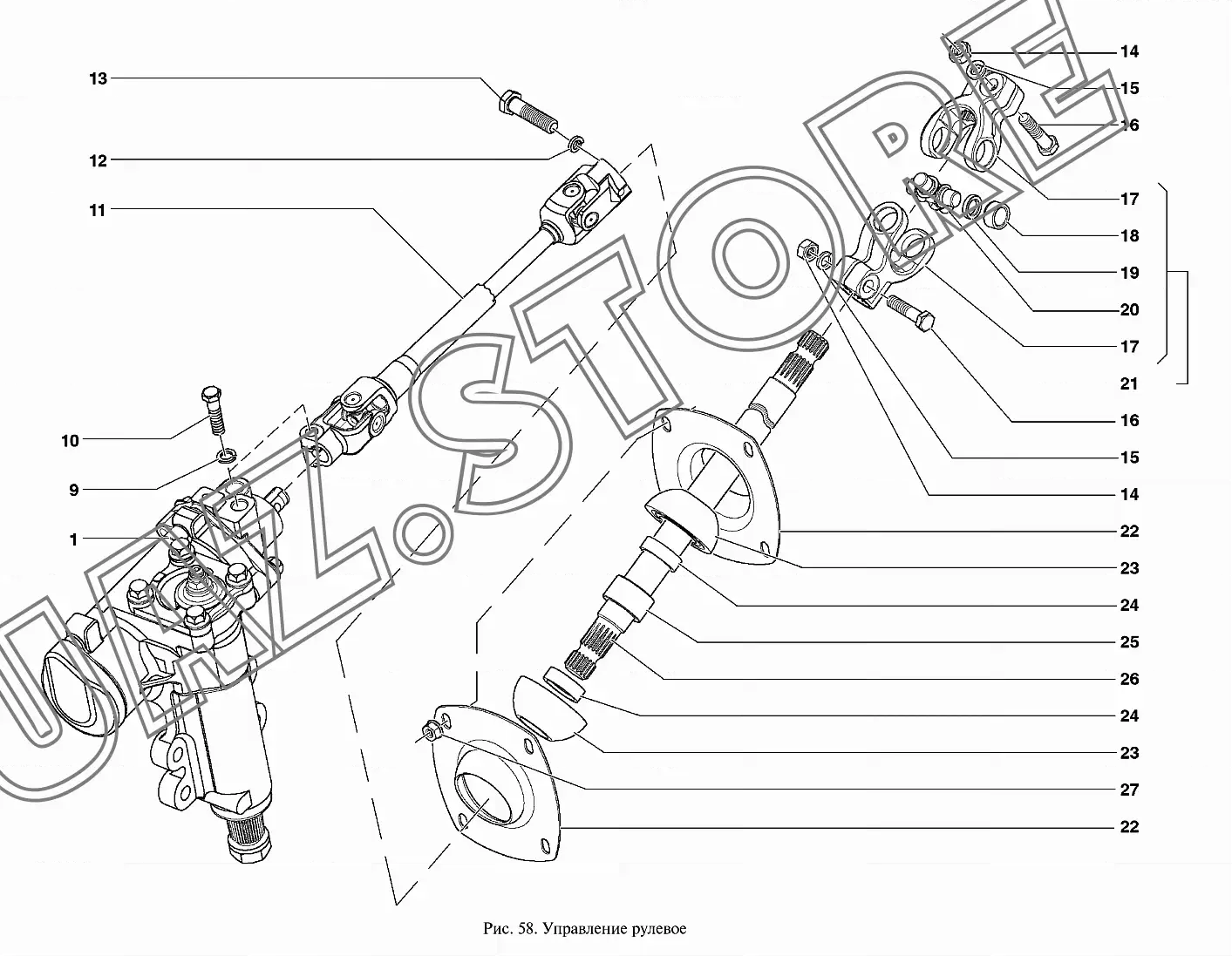

Схема рулевого управления уаз патриот

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть автомобиля и работает на которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Первое — это комфортность управления, ведь больше не нужно так сильно крутить «баранку», как ранее. Второе — надежность. Гидравлический усилитель практически не выходит из строя. Третье преимущество — простота обслуживания. При эксплуатации такого автомобиля у вас не возникнет трудностей. Даже если усилитель сломается, починить его можно собственными руками. Причем доехать с такой поломкой до гаража вполне под силу. Единственное, что будет — ухудшится легкость управления. Руль станет «тяжелым». Кстати, впервые такой усилитель устанавливался на горьковскую «Чайку». ГАЗ-13 был первым авто с ГУРом.

УАЗ Patriot железный › Бортжурнал › Замена насоса ГУР на MSGVW 005 и регулировка рулевого редуктора

Каждый ремонт производится в связи с определенной поломкой, которая каким-то образом проявляется и ухудшает эксплуатационные характеристики автомобиля. В данном случае произошло следующее: в подшипниках насоса ГУР появился люфт, из-за люфта произошло нарушение герметичности сальникового уплотнения. Через это уплотнение началась утечка гидравлической жидкости и подсос воздуха в систему. В связи с выше указанными дефектами насоса ГУР рулевое управление стало работать с посторонними шумами, увеличилось необходимое усилие на рулевом колесе, а так же появились рывки в работе рулевого управления. Работа системы стала не эффективной и возникла необходимость устранить данную поломку.

Железный иногда огорчает поломками, как никак уже третью сотню тысяч километров разменяли с ним на пару. Что не убивает, то нас делает сильнее. Краткий поиск в гугле выдал идейку, поставить по такому случаю альтернативный насос ГУР. Он подходит, но с небольшими доработками. А главное, он дешевле.

Итак, было приобретено:1) насос ГУР MSGVW 005 (поставляется без шкива)2) шкив AutoMega130054510 (так же нужны болты и шайбы)3) рукав армированный на 16 мм и два хомута к нему (чтобы заменить рукав обратки)4) жидкость гидравлическая (G-Box ATF DX III 2 л.)5) фильтрующий элемент бачка ГУР

Когда всё необходимое собралось вместе и появилась возможность попасть в тёплый бокс, мы с Железным немедленно отправились на ремонт.

Первым делом демонтаж и осмотр. Необходимо слить старую гидравлическую жидкость, вынуть фильтрующий элемент из бачка, снять рукав обратки, сам бачок, насос гур, напорный рукав тоже необходимо снять.

В будущем постараюсь его отремонтировать, если это возможно. Теперь с толком с расстановкой примеряем обновку. В результате примерки оказывается что нужно переделывать кронштейн насоса ГУР. Шкив на новом насосе выступает вперед по сравнению со старым на 15 мм. Пришлось срубить гайки и расширить отверстия, после по новой приварить гайки к кронштейну в новых местах.

После сборки заливаем новую гидравлическую жидкость и вспоминаем, что еще нужно отрегулировать зазор в рулевом редукторе

Да-да, в первые за 7 лет Дело это не хитрое, ослабляем контр гайку, подтягиваем от руки маленьким воротком регулировочный винт до упора, но без фанатизма (внимание: левая резьба!) и убеждаемся что не закусывает руль при вращении от края до края. Всё проверено, собрано, заправлено и проверено ещё раз

Результат оправдал самые лучшие мои ожидания, видимо вопрос давно постепенно назревал.

P.S. Да, позволю себе небольшую заметку: считаю выход из строя насоса ГУР преждевременным. Всему виной считаю своё разгильдяйство, так как никогда не прогреваю автомобиль толком, завел и почти сразу еду, разве что снег с лобовика стряхну, если нужно. Видимо, агрегатам достаётся на орехи при таком подходе. Никогда так не делайте, не даром в Инструкции чётко прописано «…прогреть до 60 градусов перед началом движения» ну или нечто в таком духе, дословно не помню.

Дополнение 01.04.2018г.Всё же я небрежно переделал кронштейн для установки этого насоса ГУР. В результате его шкив оказался в другой плоскости относительно остальных шкивов. Настолько, что ремень перескочил на два ручейка ближе к корпусу насоса ГУР (то есть 4 ручейка остались на шкиве, а два ручейка просто повисли мимо шкива). В результате разумеется ремень обрезало и он стал 4РК2120 вместо 6РК2120. На удивление, на этом ситуация стабилизировалась и я пару месяцев ездил так. Сегодня дошли руки сделать новый кронштейн насоса ГУР и добиться совпадения плоскостей всех шкивов. Процесс к сожалению я не фоткал, однако расскажу порядок действий: я распилил существующий кронштейн, использовал от него обе боковые части, чтобы не мудрить с отверстиями и формой этих деталей; далее вырезал стальную пластину 70х100х5, разметил и просверлил отверстия диаметр 12 мм под болты крепления кронштейна к двигателю; для разметки этих отверстий выставил насос ГУР с прикрученными боковыми сторонами старого кронштейна вместе с новой пластиной на место; используя лазерный уровень добился совпадения плоскостей шкивов; затем прихватил боковые части к пластине затем снял и все проварил. Все получилось аккуратно и точно, нужно было сразу так и делать.

Перейдем к насосу УАЗ Патриота

Это главный компонент системы. Агрегат призван создавать давление в контуре, что позволяет механизму в целом обеспечить эффект усиления при вращении руля. Задача контроля автомобиля для водителя существенно упрощается. Для модификации УАЗ Патриот «3163» разработчики применили отдельный насос, который можно отыскать, если осведомиться в его каталожном номере. Вот он – «3163-3407010». Именно это изделие владельцу следует устанавливать на своем авто.

Неисправностей насоса существует несколько. Если произошло повреждение корпуса изделия, то оно подлежит безоговорочной замене. Здесь владельцам можно порекомендовать рассмотреть вариант от фирмы «Delhpi». Каталожный код агрегата идентичен только что приведенному – «3163-3407010».

Чрезмерный свободный ход

Данная проблема налицо, когда свободный ход руля Буханки превышает 40 мм, при условии измерения непосредственно на ободе баранки.

Причины

• Затяжка болтов, фиксирующих картер к кронштейну лонжерона, ослабла.
• Недостаточно сильно затянута гайка фиксации сошки.
• Сбой регулировки либо чрезмерный износ элементов затяжки подшипников червяка.
• Сбой регулировки либо чрезмерный износ элементов зацепления роликов и червяка.
• Слабая затяжка конусов шаровых пальцев.
• Слабая фиксация рычагов поворотных кулаков.
• Чрезмерные зазоры в шарнирных соединениях рулевых тяг.
• Чрезмерные зазоры в заделке концов рессор (передняя ходовая).

Как прокачать ГУР

Как залить масло и прокачать ГУР

Процедура замены жидкости и прокачки ГУР выполняется в строгом соответствии с существующим алгоритмом. Некоторые автопроизводители могут вносить в него свои особенности. Если у вас есть мануал к вашему автомобилю, рекомендуем ознакомиться с соответствующим разделом. В общих же чертах шаги необходимо выполнять в такой последовательности:

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

Снятие насоса гидроусилителя руля (ГУР) с УАЗ Патриот

На машине УАЗ Патриот для облегчения управления ею установлен гидравлический насос, который снимается в случае замены помпы системы охлаждения, либо при его неисправности. В данной статье мы как раз и расскажем о процедуре снятия насоса ГУР УАЗ Патриот. На машине УАЗ Патриот устанавливается насос с каталожным номером — 3163-3407010. Цена насоса ГУР составляет порядка 150 долларов. Стоимость насоса не низкая именно поэтому предварительно проверьте что неисправность именно в нем, что отсутствуют протечки по шлангам, что в гидравлической системе нет воздуха. Если после ревизии все же выяснилось, что насос неисправен, то приступаем к его замене.

Процесс снятия насоса гидроусилителя руля (ГУР) с УАЗ Патриот

Для снятия насоса необходимо снять с него ремень. О том как снять и отрегулировать ремень с насоса ГУР УАЗ Патриот мы уже рассказывали в одной из наших статей — «Замена ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения УАЗ Патриот».

После этого открутите болт – штуцер, удерживающий нагнетательный металлический шланг на ГУР. Отведите нагнетательный шланг в сторону.

Обратите внимание на то, что шланг уплотнен медными прокладками, которые надо заменить при последующей сборке

Медные прокладки одноразовые и не предусмотрены для повторного применения. Далее ослабьте затяжку резинового впускного хомута.

Теперь окончательно открутите 2 болта удерживающих насос. Болты были ослаблены при снятии ремня. Снимите насос.

После установки насоса необходимо натянуть ремень, об этом можно из статьи которую мы упоминали выше. Также необходимо прокачать гидравлическую систему ГУР, так как без этого система будет работать не эффективно, а значит рулевое управление будет «тяжелым». «Прокачка системы гидроусилителя рулевого управления УАЗ Патриот».

Разборка рулевого механизма

Случилось так, что на моем «батоне» на 91 тысяче полностью кончился ресурс рулевого редуктора. Т. е. регулировочным винтом люфт не устранялся, мало того, еще баранку стало очень туго крутить. Короче — решил энтот девайс поменять. Почитал букварь, купил новый редуктор… и в субботу вместе с приятелем стали ковыряться. Первое, во что уперлись — это снятие рулевого колеса. Нужен специальный съемник, а вместо него только набор, состоящий из молотка и кувалды и длинный список нецензурных выражений. После безуспешной часовой работы этим набором пришло командирское решение срезать рулевую колонку «болгаркой». Сказано — сделано, только народ из соседних гаражей как-то странно смотрел на эту операцию. Далее необходимо снять рулевую сошку. Съемник для этой операции был, но в процессе ее осуществления его не стало. Пришлось снять крышку с регулировочным винтом, между корпусом редуктора и рулевой сошкой вставить «паровозный» ключ и ударами 10-килограммовой кувалды по валу рулевой сошки разделить эти детали. Остатки старого редуктора пошли на выброс, в новый залили трансмиссионную синтетику (GL5) и поставили все на место.

Прокачка системы ГУР

Прокачка (удаление воздуха) системы гидроусилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

1. Залейте рабочую жидкость в систему гидроусилителя рулевого управления до необходимого уровня
2. Установите упоры под задние колеса и вывесите переднюю часть автомобиля.
3. Пустите двигатель и дайте ему поработать 15–20 с.
4. Поверните рулевое колесо до упора влево, затем до упора вправо.

Не задерживайте колеса в крайних положениях.

1. Повторите операцию 4 не менее трех раз.
2. Установите рулевое колесо в среднее положение и заглушите двигатель.
3. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости доведите его до нормы.

Уровень рабочей жидкости в бачке должен находиться на уровне сетки наливного фильтра.

Замена бачка ГУР

Подготавливаем ключи на 12, 13, отвертку с плоским лезвием, емкость для слива жидкости из бачка

Ослабляем затяжку гайки стяжного хомута бачка ГУР

Сливаем рабочую жидкость из бачка гидроусилителя в заранее подготовленную емкость

Ослабляем затяжку хомутов шлангов

Отсоединяем шланги от бачка

Устанавливаем детали в обратном порядке

Замена рулевого механизма

Потребуются ключи на 12, 13, 22, 42, торцовая головка на 17, съемника шаровых шарниров, двухзахватный съемник

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Вставляем отвертку в прорезь хомута вилки карданного вала и поворачиваем отвертку, тем самым ослабляя затяжку хомута

Отсоединяем карданный вал рулевого управления от вала рулевого механизма и отводим его в сторону

Выкручиваем болт-штуцер крепления нагнетательного шланга гидроусилителя рулевого управления

Отсоединяем шланг от рулевого механизма

Соединение нагнетательного шланга с рулевым механизмом уплотняется медной шайбой. Сильно обжатую шайбу необходимо заменить.

Ослабляем затяжку хомута отводящего шланга

Снимаем шланг с патрубка и сливаем жидкость в заранее подготовленную емкость

Выпрессовываем из рулевой сошки палец шарового шарнира наконечника рулевой тяги

Выкручиваем три болта крепления рулевого механизма к раме

Снимаем рулевой механизм с автомобиля

Откручиваем гайку крепления рулевой сошки и спрессовываем ее с помощью съемника

Устанавливаем все детали в обратной последовательности и прокачиваем систему ГУР

Замена насоса ГУР

Снимаем ремень привода насоса, как описывалось выше

Выкручиваем болт-штуцер крепления нагнетательного шланга

И отсоединяем нагнетательный шланг от насоса

На штуцере нагнетательного шланга установлены медные прокладки. Если прокладки сильно обжаты их необходимо заменить.

Ослабляем затяжку хомута всасывающего шланга

Отсоединяем шланг от насоса

Окончательно выкручиваем болты крепления насоса и снимаем насос ГУР

Устанавливаем детали в обратной последовательности и регулируем натяжение ремня, как указано выше

Источник статьи: http://autoruk.ru/patriot/rulevoe-patriot/snyatie-i-ustanovka-elementov-gidravlicheskoj-sistemy-rulevogo-upravleniya-avtomobilya-uaz-patriot

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Единственный минус подобного ремонта заключается в отсутствии какой-либо защиты от попадания пыли, влаги и грязи. Но это отличная альтернатива замене узла в сборе.

Снятие и установка рулевой колонки

Для демонтажа рулевой колонки понадобятся гаечные ключи и набор торцевых головок. Перед тем как приступить к работе, следует обесточить бортовую сеть, скинув клеммы с аккумулятора. Дальнейший алгоритм действий такой:

1. Демонтировать рулевое колесо.
2. Снять переключатели и кожух колонки.
3. Отключить все подходящие рядом клеммы проводов.
4. Отсоединить жгуты с колодками от замка зажигания и иммобилайзера.
5. Маркером пометить расположение хомута на валу и шлицов относительно друг друга.
6. Ослабить болтовое соединение хомута.
7. Снять кардан вниз и отвести в сторону.
8. Открутить два крепежных болта кронштейна механизма настройки угла наклона.
9. Открутить 4 болта, удерживающие колонку на кронштейне, и снять рулевую колонку с автомобиля.

При необходимости узел разбирается по частям, это нужно для замены изношенных деталей. Если колонка меняется в сборе, разборка ни к чему. Большая часть работ связана с заменой деталей, ремонту они в основной своей массе не подлежат

Регулировка и обслуживание гидроусилителя руля на УАЗ Хантер и Патриот

Перед началом регулировки или обслуживания гидроусилителя руля, необходимо убедиться, что автомобиль находится на ровной горизонтальной поверхности, а также выключить зажигание и снять ключ из замка зажигания. Для безопасности также следует убедиться, что передние колеса автомобиля не касаются земли и находятся в положении прямолинейного движения.

Основной процедурой регулировки гидроусилителя руля является контроль уровня и состояния гидравлической жидкости. Для этого необходимо открыть капот, найти бачок гидроусилителя руля и проверить уровень жидкости. Уровень жидкости должен находиться между метками “MIN” и “MAX” на стенке бачка. Если уровень жидкости ниже “MIN”, следует долить жидкость соответствующего типа, соблюдая рекомендации производителя автомобиля.

Кроме проверки уровня жидкости, также следует обратить внимание на состояние гидравлической жидкости. Жидкость не должна иметь посторонних примесей и жидкости белого или коричневого цвета, так как это может свидетельствовать о проблемах в системе гидроусилителя руля

В таком случае жидкость необходимо заменить.

В некоторых случаях может потребоваться регулировка работоспособности гидроусилителя руля. Для этого необходимо обратиться к руководству по эксплуатации автомобиля, так как процесс регулировки может различаться в зависимости от конкретной модели УАЗ Хантер или Патриот. В основном регулировка производится с помощью регулировочных винтов или гайок на гидроусилителе руля. Регулировку лучше производить в авторизованном сервисном центре или у специалистов, имеющих опыт в этой области.

Регулярное обслуживание гидроусилителя руля на УАЗ Хантер и Патриот поможет предотвратить возникновение неполадок и продлить срок его службы. Рекомендуется проводить обслуживание гидроусилителя руля в соответствии с рекомендациями производителя автомобиля или сервисного руководства. Обслуживание может включать в себя замену жидкости и фильтра, проверку состояния ремней и проверку работоспособности гидроусилителя руля на стенде.

Правильная регулировка и обслуживание гидроусилителя руля на УАЗ Хантер и Патриот является важным условием для обеспечения безопасности и комфорта во время управления автомобилем. Следует помнить, что некорректная регулировка или неправильное обслуживание гидроусилителя руля может привести к его поломке или возникновению других проблем в системе управления автомобилем.

Ролики ремней и натяжка ремня

Внедорожник УАЗ Патриот в своей конструкции имеет такие изделия, как натяжные ролики ремней. Они предназначены для того, чтобы осуществлять натяжения ремня привода агрегатов. В процессе эксплуатации каждая деталь рано или поздно выходит из строя, особенно если не уделяется ей должного внимания. Сегодня же мы рассмотрим, как заменить ролики на Патриоте, а также, как проводится натяжка ремня.

Ремень приводит в действие следующие агрегаты:

• Генератор.
• Водяной насос.
• Шкив коленчатого вала.
• Компрессор кондиционера (на моделях с кондиционером). Если авто не оснащается кондиционером, тогда имеется натяжной шкив.
• Насос ГУРа.

Не пора ли заменить масло?

Смазывающая жидкость является фундаментальным компонентом системы гидравлического усиления. Именно с ее помощью создается требуемая величина давления, от которой зависит эффективность работы механизма. С течением времени смазка теряет свои кондиции и требует смены. Справочник УАЗ Патриот говорит о такой необходимости спустя каждые 100 тыс. км. Некоторые владельцы применяют для этой цели трансмиссионные флюиды от именитых производителей. Эти жидкости достаточно хорошо зарекомендовали себя на рынках многих стран.

Посмотрим на объем.

УАЗ Патриот необходимо немногим больше 1 литра. Советуем приобретать 2 литра.

Замена масла в ГУР.

Первым делом вывешиваем колеса передка и снимаем моторную защиту.
Смотрим на масляный бачок под капотом. На нем ослабляем момент затяжки хомута.
Этот бачок потребуется наклонить. Так мы сольем из него жидкость. Облегчит задачу соответствующий шприц.
Пришло время отсоединить от бачка шланг отвода жидкости. Он еще называется «обраткой». Его край опускаем в сливную емкость, при этом крутим руль на полный выворот в обе стороны. Делаем это на три полноценных оборота.
Опорожненный бачок снимаем (рекомендуем) и вымываем внутри. В нем имеется фильтр. Заменяем его новым аналогом.
Берем в руки новое масло и наливаем его в вымытый и установленный на место бачок. Просим помощника во время этого процесса вращать руль в обе стороны до упора. Чем сильней и проворней помощник, тем меньше воздуха будет в системе

Следим за уровнем в бачке – постоянно пополняем.
Обращаем внимание на сливной шланг. В начале процесса с него появляется темное масло

С течением процедуры оно светлеет. Это значит, что новая жидкость «выгоняет» старое масло в ГУР. Так происходит до залива примерно 700-800 мл. Теперь систему можно собирать обратно.
Убеждаемся в правильности сборки и запускаем «движок». Крутим руль и доливаем жидкость до потребного уровня.

Замена жидкости в ГУР завершена.

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Доработка рулевого управления УАЗа Патриота

Тюнинг на рулевом управлении встречается нечасто, но по мере эксплуатации возникают ситуации, когда помочь может не замена деталей, а доработка уже установленных или монтаж неоригинальных узлов и механизмов.

Замена новой модели кардана на старый

Рано или поздно владелец Патриота сталкивается с необходимостью замены кардана. Старую модель, которая устанавливалась на ранние версии Патриота, найти проблематично, а новый образец имеет несколько серьезных недостатков:

• торцевые отверстия затыкаются поролоном;
• косозубое направление шлицов – главный недостаток конструкции (старый образец имел П-образную форму, такие шлицы зарекомендовали себя надёжностью и стойкостью к износу);
• деталь стали изготавливать из алюминия, что не может служить показателем прочности и надёжности.

Ввиду значительных недостатков новых экземпляров многие автовладельцы предпочитают устанавливать детали старого образца. Замена проводится следующим путем:

Сначала откручивается крепёжный болт кронштейна вала к лонжерону кузова.
В моторном отсеке откручивается болт, стягивающий вал и колонку, а также демонтируется защита рулевых тяг УАЗ Патриот.
Плоской отвёрткой разжимаются клеммы.
Вал снимается из салона, при этом соблюдайте осторожность, чтобы не повредить проводку.
Вал меняется на новый. При этом учитывайте, что новые экземпляры значительно уступают старым в сроках службы.. Желательно не менять кардан старого образца, а попытаться его отремонтировать, смазать и установить пыльник

Крестовина также подвергается замене, вместе с тем нужно заглушить отверстие на торце. Такие нехитрые манипуляции позволяют избежать необходимости замены кардана на новые низкокачественные запчасти

Желательно не менять кардан старого образца, а попытаться его отремонтировать, смазать и установить пыльник. Крестовина также подвергается замене, вместе с тем нужно заглушить отверстие на торце. Такие нехитрые манипуляции позволяют избежать необходимости замены кардана на новые низкокачественные запчасти.

Устранение люфта шлицов вилки

После ремонта кардана вторая по частоте неисправность связана с люфтом между вилкой крестовины и валом. Причина его возникновения в непродуманной системе на заводе – инженеры не предусмотрели надёжного соединения кардана и вала на сварку. Неизбежно со временем возникают трещины между трубой и фланцем. Если не устранить проблему, может произойти полный отказ управления. Ремонтные работы не подразумевают кардинальных процедур:

1. Шлифовальной машинкой или болгаркой зачищается соединение вала с вилкой.
2. При помощи сварочного аппарата накладывается на место соединения сварной шов.
3. Сварной шов должен быть цельным по всей окружности, зазоры не допускаются (в них может попасть влага и пыль, которые превратятся в очаг коррозии).

Ремонтные работы на этом завершены. Для надёжности можно покрасить это место влагостойкой автоэмалью, которая исключит попадание влаги.

Устранение стука рулевого вала

Ещё одна проблема Патриота – это стук рулевого вала, он устраняется очень просто. Для модернизации понадобится обычная тавотница размером М6, шайба, пластиковая заглушка, сверло на 5 мм и метчик на 6 мм, холодная сварка и шприц для закачивания смазки. Процедура доработки такая:

1. Снять рулевой вал, открутив болты креплений.
2. Разобрать вал и очистить от остатков старой смазки.
3. Просверлить отверстие на 5 мм и нарезать метчиком резьбу.
4. Глухая шайба приваривается сваркой к торцу вала, тем самым отверстие закрывается.

Далее можно собрать узел в обратном порядке и установить на автомобиль, затем забить смазку шприцем.

Автовладельцам приходится устанавливать самостоятельно рулевой демпфер для гашения колебаний и многое другое. Для всех этих операций требуются умение пользоваться сварочным аппаратом, слесарные навыки и знание устройства автомобиля. Инженеры Ульяновского автозавода оставили автомобилистам огромное количество недоработок. Учитывая его стоимость, подобные недоделки непростительны.
