Замена переднего сальника коленчатого вала двигателя k7j автомобиля рено логан

О симптомах и возможных рисках

Если вам удалось обнаружить следы утечки смазывающей жидкости под автомобилем, то рекомендуем сразу же проверить сальник внутреннего шруса слева и справа. Пренебрежение данной процедурой способно вызвать последующий выход со строя трансмиссионного агрегата. На опыте замечено: в Рено Логан наиболее часто течь появляется именно у левого сальника. И, как показывает опыт автовладельцев, чаще требуется замена сальника левого привода, чем замена сальника правого привода.

Здесь требуется проведение безальтернативного действия – срочной замены пришедшей в негодность детали. Это позволит сохранить исправность коробки передач.

Далее подробно рассмотрим как происходит замена сальника левого привода, а также замена сальника правого привода своими руками.

Процесс замены сальника лобовой крышки на Рено Логан 1,4

Теперь будет подробно описан процесс работ для замены неисправной детали.

Снятие ремня вспомогательного оборудования:

Произвести демонтаж правого колеса и брызговика.

Для автомобиля с гидроусилителем и кондиционером нужно надеть ключ на 13 на болт натяжного ролика и надавливая на него совместить отверстия в кронштейне ролика и корпусе устройства, уставить в них шестигранник на 6мм или болт такого диаметра, после чего снять ремень.

Если автомобиль без кондиционера, то для снятия ремня необходимо ослабить регулировочный болт кронштейна натяжного ролика, ослабить 2 болта крепящих кронштейн и снять ремень.

Для ДВС без гидроусилителя снятие ремня производится путем ослабления крепления генератора.

Снятие ремня ГРМ. Вся система представляет собой сам ремень, натяжной ролик, 3 зубчатых шестерни:

Для замены необходимо снять картерную защиту. Под поддон подставить упор или слегка поддомкратить его, подложив под поддон деревянный брусок.

Демонтировать правую верхнюю подушку двигателя, открутив 5 болтов ключом на 16.

Демонтировать верхнюю крышку ремня ГРМ и пластиковый кожух открутив 6 болтов с помощью головок 8, 13, 16.

Выставить поршень первого цилиндра в верхнюю мертвую точку (ВМТ), для этого необходимо прокручивать коленвал торцевой головкой на 18 до совмещения метки на распределительном вале с логотипом «Dacia» на крышке головки блока. При этом метки на шестерне коленвала и корпусе двигателя тоже должны совпасть, но метки на корпусе может и не быть, в таком случае можно нанести ее самостоятельно. При установке ремня проблем не возникнет т. к он сам имеет метки. Стоит также знать, что на автомобиле Рено Логан отсчет цилиндров идет от маховика.

Пометить, сфотографировать или запомнить положение натяжного ролика ремня ГРМ, после чего ослабить его болт ключом на 17 и снять ремень

Нужно обратить особое внимание на качество ремня, при выявлении дефектов, потертостей, трещин, следов масла, ремень должен быть обязательно заменен.

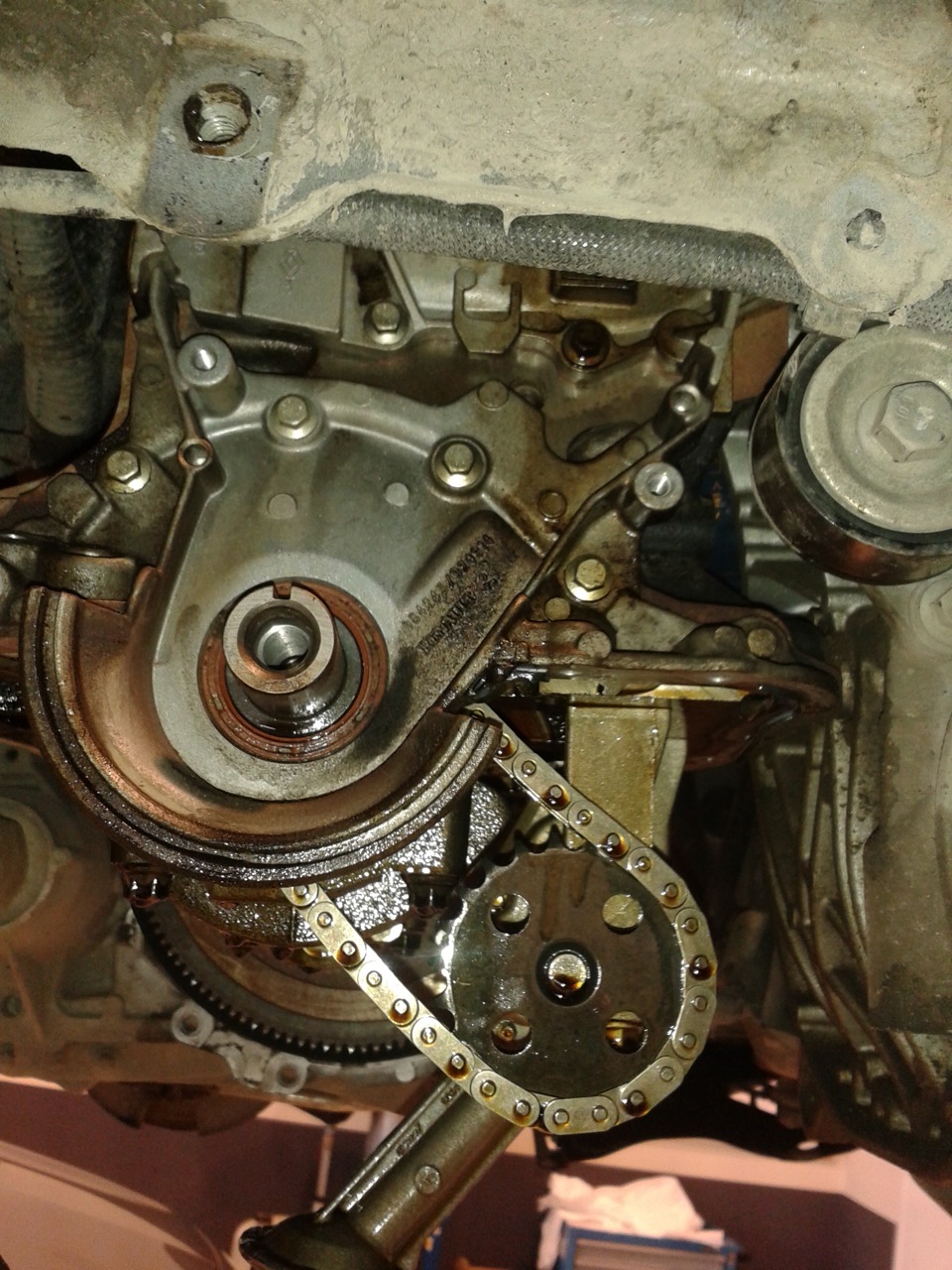

Демонтаж шкива и зубчатой шестерни коленчатого вала:

Для решения этой задачи коленвал необходимо застопорить, для этого необходимо открутить винт, указанный на рисунке 1 и, вставляя штырь или отвертку подходящего диаметра, проворачивать коленвал до тех пор, пока он не застопориться. Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления.

Открутить винт и демонтировать шкив и зубчатую шестерню.

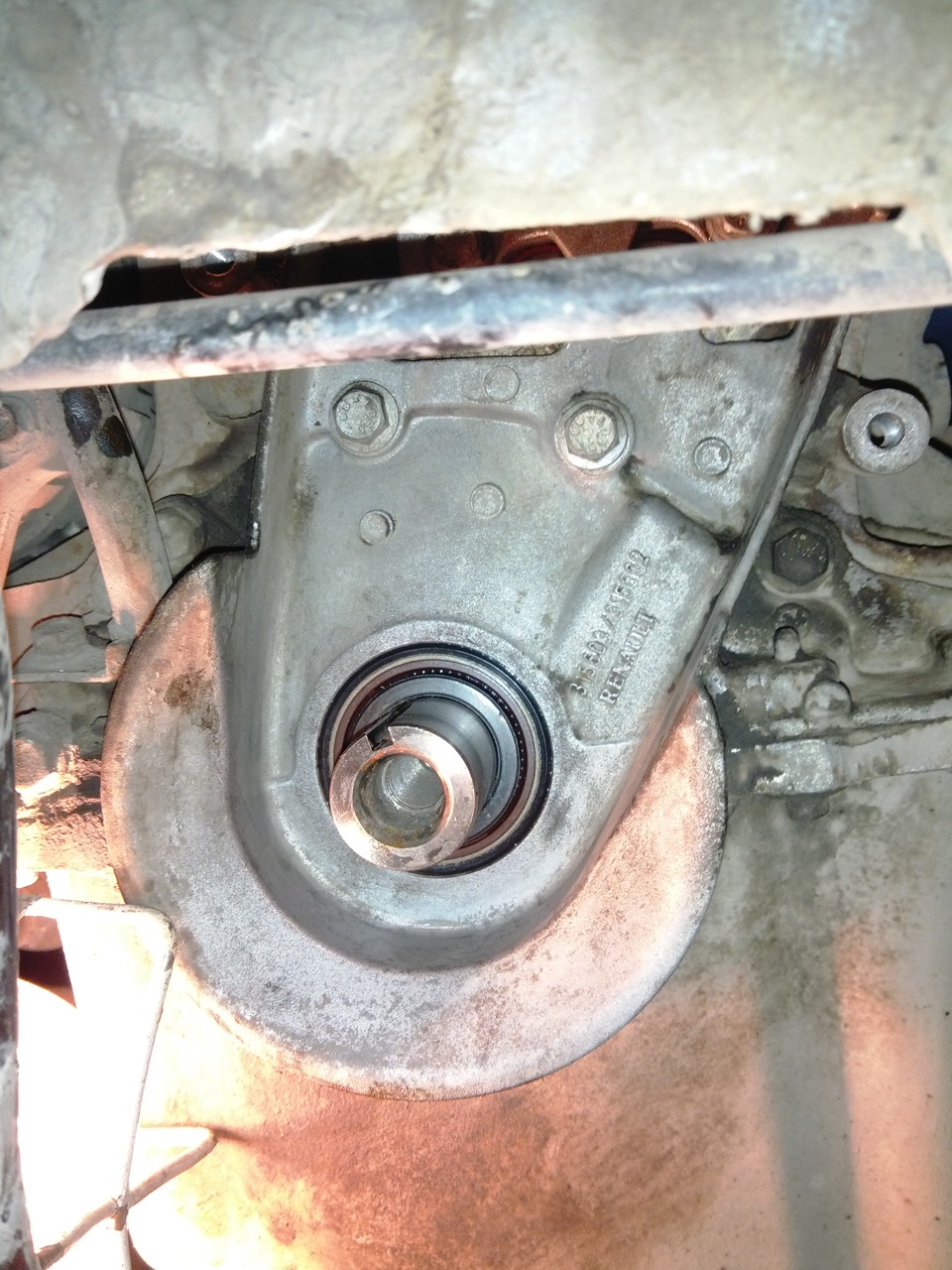

Демонтаж неисправного и установка нового сальника:

Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки.

Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность. При повреждении сальника во время запрессовки, его придется заменить на новый.

Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно следующим образом: метка для шестерни коленвала нанесена на обоих сторонах ремня, рядом с меткой совмещаемой с шестерней распредвала нанесены надписи и указано направление вращения. После установки ремня, не лишним будет провернуть коленвал на 2 оборота, убедившись в его свободном вращении. Видео – замена сальника лобовой крышки на Рено Логан 1,4:

Видео – замена сальника лобовой крышки на Рено Логан 1,4:

Renault

Мелкие неисправности

При достаточно живучей цилиндропоршневой группе двигатель Рено 1.6 (K4M) способен вызывать хлопоты по части электрики, течей масла и прочим досадным вещам.

На катушках зажигания при длительном их использовании рассыхаются изолирующие резинки, которые надеваются на свечу. Начинаются пропуски зажигания.

Купить катушки зажигания для двигателя Рено 1.6 К4М вы можете на сайте компании «АвтоСтронг-М».

Топливные форсунки долговечны, но могут засоряться, что устраняется ультразвуковой чисткой.

Течи масла по сальнику коленвала, из-под клапанной крышки или по ее крепежным болтам, а также по резиновой прокладке поддона являются довольно обычным явлением. Также помпа двигателя K4M может дать течь.

Если двигатель начинает вяло и с запозданием реагировать на акселератор, то надо диагностировать датчик абсолютного давления во впуске.

Если мотор К4М дергается при трогании, наблюдаются провалы в тяге, то неисправности могут быть обнаружены в бензонасосе – либо его моторчик изношен, либо забита сетка топливоприемника. Также виновником могут быть неисправные свечи зажигания или катушки.

А вот если двигатель K4M не заводится и отсутствует искра на катушках, то обычно неисправность заключается в неисправности датчика положения коленвала. Бывает, двигатель Рено не заводится из-за ослабления клеммы на стартере или из-за выгорания клеммы бензонасоса или поломки его моторчика.

5.8.5. Замена сальников коленчатого вала

При обнаружении следов подтекания масла через сальники коленчатого вала сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли шланги этой системы, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники.
Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказываются вся передняя часть двигателя и ремень привода газораспределительного механизма.
Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала.
Моторное и трансмиссионное масла имеют разный запах, поэтому при определенном навыке можно по запаху определить, какой из сальников дефектный.


ПОЛЕЗНЫЙ СОВЕТ Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»), коробки передач (см. «Снятие и установка коробки передач»), сцепления (см. «Снятие и установка сцепления»), маховика (см. «Снятие, установка и дефектовка маховика»), а также отвертка и молоток.
Для замены переднего сальника коленчатого вала выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).

3. Снимите зубчатый шкив коленчатого вала.	4. Поддев отверткой, извлеките сальник из держателя.

5. Смажьте рабочую кромку нового сальника моторным маслом, установите его в держатель, сориентировав рабочей кромкой внутрь двигателя, и запрессуйте сальник в держатель до упора с помощью оправки. В качестве оправки можно использовать головку подходящего размера из набора инструментов или старый сальник.

6. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию.

ПРИМЕЧАНИЕ Болт крепления шкива привода вспомогательных агрегатов затяните предварительно моментом 20 Н·м (2,0 кгс·м) и затем доверните на угол 68°±6°.

7. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма») и ремня привода вспомогательных агрегатов (см. «Проверка натяжения ремня привода вспомогательных агрегатов»).

Для замены заднего сальника коленчатого вала выполните следующие операции.

1. Снимите коробку передач (см. «Снятие и установка коробки передач»).

2. Снимите сцепление (см. «Снятие и установка сцепления»).

3. Снимите маховик (см. «Снятие, установка и дефектовка маховика»).

4. Осмотрите сальник. Если он потерял герметичность, в его нижней части будет виден потек масла.

5. Поддев отверткой, извлеките сальник.	6. Смажьте моторным маслом рабочую кромку нового сальника…

7. …установите его в гнездо блока цилиндров, сориентировав рабочей кромкой внутрь двигателя, и аккуратно заправьте рабочую кромку на шейку коленчатого вала.	8. Запрессуйте сальник в гнездо до упора с помощью оправки подходящего диаметра.

ПОЛЕЗНЫЙ СОВЕТ В качестве оправки можно использовать старый сальник.

9. Установите снятые узлы в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ Болты крепления маховика обязательно замените новыми. Повторное использование их не допускается.

ПРИМЕЧАНИЕ При установке маховика смажьте резьбовую часть болтов его крепления составом для фиксации резьбы Loctite Frenetanch или подобным ему. Момент затяжки болтов крепления маховика 50–55 Н·м (5,0–5,5 кгс·м).

Установка сальника распределительного вала выпускных клапанов

Обязательно используйте защитную втулку, так как сальники этого типа очень легко повредить.

Категорически запрещено касаться самого полимерного сальника, чтобы исключить появление течи масла после установки сальника на двигатель.

— Заверните шпильку (1) приспособления Mot.1632 в распределительный вал (см. рис. 2).

— Установите на распределительный вал защитную втулку с надетым на нее сальником. При этом не касайтесь сальника (см. рис.3).

— Установите нажимной колпак (2) и гайку с буртиком (1) приспособления Mot.1632 (см. рис. 4).

— Заворачивайте гайку с буртиком до тех пор, пока колпачок не коснется головки блока цилиндров.

— Снимите гайку, колпак, защитную втулку и шпильку.

Причины износа сальника

Замена сальника коленвала Логан обусловлена рядом причин, повлекших за собой протечки. Подобные проблемы могут появиться и у совершенно новой машины, если речь идет о заводском браке этого узла. Кроме того, использование некачественной резины для уплотнения также не обеспечит должной герметизации. Для изготовления сальников требуется уплотнитель из фторкаучуковой резины с маркировкой FPM. Обычный каучук быстро прогорит, а в условиях отрицательных температур — потрескается.

Основные причины протечек:

1. Трещины на уплотнительных прокладках.
2. Механические повреждения детали.
3. Частый перегрев двигателя.
4. Превышено давление в кратере.
5. Физический износ детали.
6. Неправильная установка.
7. Длительные простои в использовании авто.
8. Брак сальника.

Повреждения сальника также могут быть вызваны проблемой в работе мотора, поэтому при выполнении работ по замене изношенной детали нелишним будет проверить и состояние двигателя. Подобные проблемы характерны не только для авто отечественной сборки, но и для импортной продукции. При обнаружении протечек обязательно необходимо заменить неисправный уплотнитель.

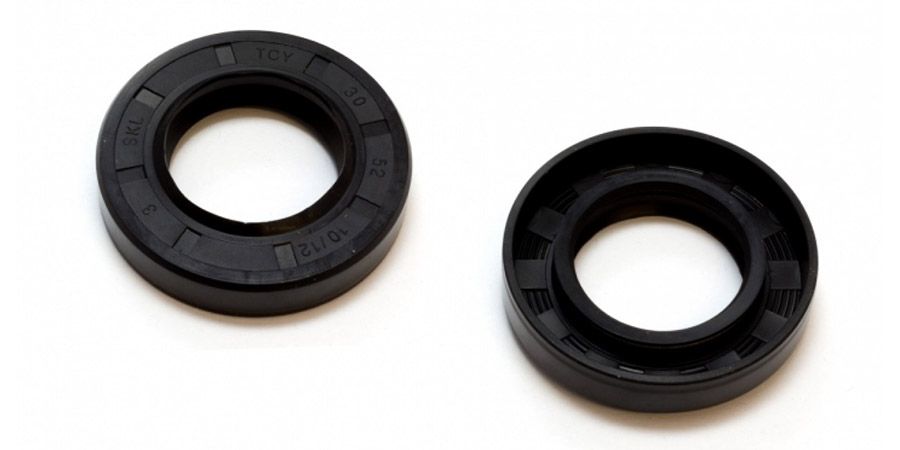

Какой сальник выбрать: оригинал и аналоги

Лучше всего использовать оригинальные запчасти, предназначенные для данной модели авто. Маркировка детали — ELRING 546941. Если выбор невелик, можно приспособить для этих целей отечественную продукцию. Выбирать стоит уплотнитель с характерным красно-коричневым цветом, изготовленные из фторкаучука. Так можно надолго уберечься от повтора протечек, хотя и стоимость подобных изделий обычно выше среднего.

Некоторые мастера советуют проточить пазы крепления под больший размер отечественных сальников. Подобные манипуляции себя не оправдывают, лучше использовать дополнительное уплотнительное кольцо, либо потратиться на оригинальную продукцию.

Причины износа сальника

Основные причины протечек:

1. Трещины на уплотнительных прокладках.
2. Механические повреждения детали.
3. Частый перегрев двигателя.
4. Превышено давление в кратере.
5. Физический износ детали.
6. Неправильная установка.
7. Длительные простои в использовании авто.
8. Брак сальника.

Повреждения сальника также могут быть вызваны проблемой в работе мотора, поэтому при выполнении работ по замене изношенной детали нелишним будет проверить и состояние двигателя. Подобные проблемы характерны не только для авто отечественной сборки, но и для импортной продукции. При обнаружении протечек обязательно необходимо заменить неисправный уплотнитель.

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

• Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
• Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

• Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
• Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
• Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
• Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
• Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
• Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Какие марки машин мы ремонтируем:

• ВАЗ
• ГАЗ
• Acura (Акура)
• Alfa Romeo (Альфа Ромео)
• AUDI (Ауди)
• BMW (БМВ)
• Cadillac (Кадиллак)
• Chevrolet (Шевроле)
• Chrysler (Крайслер)
• Citroen (Ситроен)
• Daewoo (Дэу)
• Cummins (Камминз)

• Dodge (Додж)
• Fiat (Фиат)
• Ford (Форд)
• Great Wall
• Honda (Хонда)
• Hummer (Хаммер)
• Hyundai (Хендай)
• Infinity (Инфинити)
• Isuzu (Исузу)
• Jaguar (Ягуар)
• Jeep (Джип)
• MAN (МАН)

• KIA (Киа)
• Land Rover (Ленд Ровер)
• Lexus (Лексус)
• Mazda (Мазда)
• Mercedes (Мерседес)
• MINI (Мини)
• Mitsubishi (Мицубиси)
• Nissan (Нисаан)
• Opel (Опель)
• Peugeot (Пежо)
• Porsche (Порше)
• IVECO (Ивеко)

• Renault (Рено)
• Rover (Ровер)
• SAAB (Сааб)
• Seat (Сиат)
• Skoda (Шкода)
• SSANGYONG
• Subaru (Субару)
• Suzuki (Сузуки)
• Toyota (Тойота)
• Volkswagen (Фольксваген)
• Volvo (Вольво)
• Scania (Скания)

Читать еще: Замена сцепления киа спортейдж

Когда нужна замена неисправной шаровой на Рено Логан и видео осмотра ходовой автомобиля

Решение о смене неисправной детали принимается в трех случаях:

• Окончание эксплуатационного срока детали. Водители, которые много передвигаются не только по автотрассе, но и по пересеченной местности, предпочитают менять узел через каждые 50 000 км пробега. Известны некоторые случаи, когда изделие работало без поломок 80-100 тысяч км.
• Поврежденный пыльник, через который на шарнир попадают влага и грязь.
• Появление постороннего звука при езде по грунтовке также может быть признаком износа детали.

Как самостоятельно проверить ШО в гаражных условиях?

Нужна ли замена шаровой опоры на Рено Логан и видео по ремонтному процессу – такой вопрос не всем автомобилистам ясен. Во многом разобраться поможет видеоматериал по осмотру ходовой части машины, где представлены приемы обследования элементов подвески. На основании этого можно составить небольшую инструкцию для автолюбителей, решивших самостоятельно проверить технические узлы на предмет поломок:

• Осмотреть состояние пыльников, если обнаружатся трещины или надрывы, то это уже служит основание для смены, если не опоры, то защитного кожуха точно.
• Установить автомобиль на ручной тормоз и попросить помощника покачать колесо в вертикальной плоскости. В это время владелец должен исследовать рабочий узел на наличие люфта.
• В местах фиксации рычагов осмотреть состояние резиновых втулок и сайлентблоков.
• Проинспектировать втулки стабилизатора в месте, где производится его крепление к рычагам подвески и подрамнику.

Автомобилистам, которые производили замену рулевых наконечников на Renault Logan такой способ проверки состояния ходовой части уже знаком. Периодический осмотр следует делать при любом удобном случае. Для удобства проверку желательно производить на специальном подъемнике или на смотровой яме.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

• Набор гаечных ключей;
• Набор головок;
• Отвертка;
• Новый ремень.

Техника безопасности:

1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
4. Снять старый ремень вспомогательного агрегата.
5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

1. Открутить болт крепления опорного ролика накидным ключом на 13 мм.
2. Демонтировать болт вместе с защитной крышкой генератора.
3. Снять ролик.
4. Аналогичными действиями снять натяжной ролик.
5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

1. Снять грязезащитную крышку силового агрегата.
2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Что делать в таких случаях?

Как сказано выше, одной из вероятных проблем может быть некорректная установка элемента. В частности если внутренняя сторона резинки загнута, то именно через нее может и протекать жидкость. Таким образом, элемент нужно только менять, несмотря на то, что он относительно новый.

1. Демонтируйте блок шкивов согласно инструкции по эксплуатации авто.
2. Затем вам нужно будет снять кожух с зубчатого ремня ГРМ.
3. Сделав это, снимите сам резиновый ремень.
4. После этого демонтируйте приводной зубчатый шкив.
5. Только после этого вы увидите сальник: его нужно заменить. Не забывайте о правильной установке элемента .
6. Заменив его, соберите все в обратной последовательности.

Использование качественной смазывающей жидкости — это первое, что нужно сделать после того, как вы удалили вышедший из строя сальник. Также нужно будет промыть сам ДВС авто:

1. Под днищем транспортного средства найдите пробку для слива моторного масла.
2. Слейте отработанную жидкость для ДВС в тару.
3. Закрутите сливную пробку, откройте капот и открутите крышку заливной горловины.
4. Залейте в двигатель промывочную жидкость.
5. Закрутите крышку заливной горловины и запустите двигатель: вам следует проехать на нем как минимум 10 километров. Чем больше — тем лучше, поскольку промывка должна полностью пройти по всей системе и максимально прочистить ее компоненты от отложений и нагара.
6. После этого слейте отработанную промывку и залейте новое моторное масло. Не забудьте поменять фильтр.

Если проблема течь расходного материала из-под сальника коленвала заключалась именно в эксплуатации некачественного масла, то с его заменой проблема должна устраниться.

• Удлиненный вороток для откручивания болта шкива.
• Ключ — трещотку и набор торцевых головок.
• Бензин для очистки смазочных материалов.
• Ветошь и кисточка для очистки загрязнений.
• Отвертка с плоским краем.
• Съемник шестерни коленчатого вала.
• Молоток и оправка для забивания сальника.

Вспомогательный инструмент обычно найдется в гараже любого автолюбителя. Это домкраты и опоры для поддержки узлов, емкость для слива масла, необходимый набор ключей и отверток. Работы легче проводить с помощником. Весь процесс занимает немного времени, но следует учитывать, что при сильной протечке могут пострадать и другие узлы механизма. В крайних случаях замену выполняют на СТО.

Описание процесса замены сальника коленвала Renault Logan

Самостоятельная замена сальника Renault Logan не требует профессионального знания устройства авто. Необходимо предварительно подготовить весь инвентарь, купить запасной уплотнитель. В зависимости от того, какой именно сальник вышел из строя (передний или задний), проводят необходимые работы.

Как заменить передний сальник:

1. Демонтаж правого колеса и защиты подкрылка.
2. Под картер мотора выставить дополнительный упор.
3. Хорошо очистить загрязнения шкива.
4. Демонтаж верхней опоры с креплением.
5. Подкрутить устройство для натяжения и снять ремень шкива.
6. Скрутить центральный болт и снять шкив.
7. Установка фиксаторов коленвала.
8. Выставление отметок на шестерне.
9. Демонтаж шестерни коленвала.
10. Снятие переднего сальника.
11. Обработка посадочного места, установка новой детали.
12. Последовательный монтаж снятых элементов.
13. Шестерни выставляются по ранее поставленным отметкам.
14. Проверка работоспособности авто.

Задний сальник на Рено Логан выходит из строя реже, но необходимость замены может возникнуть после физического износа детали, либо механическом повреждении.

Как выполняются работы:

1. Поднять авто на домкратах.
2. Снять провода АКБ.
3. Открутить фиксирующий болт кулисы КПП.
4. Открутить фиксирующий болт рабочего цилиндра сцепления.
5. Открутить фиксирующие болты коробки.
6. Демонтаж колес.
7. Слив масла из трансмиссии.
8. Демонтаж приводов трансмиссии.
9. Подпереть мотор.
10. Демонтаж опорных частей КПП.
11. Демонтаж шестерни заднего шкива.
12. Очистка посадочных места и загрязнений мотора.
13. Замена сальника.
14. Последовательная сборка снятых узлов.

Замена заднего сальника — трудоемкий процесс. Он расположен в труднодоступном месте, поэтому без необходимых знаний в устройстве авто и инструмента здесь не обойтись.

В этом видео показан процесс замены переднего сальника на примере автомобиля Рено Логан.

Как заменить задний сальник в Логан?

Замена переднего сальника коленвала на Рено Логан 1,4 — достаточно трудоемкий процесс, однако, при наличии инструмента, самостоятельная работа по замене поможет сэкономить ни одну тысячу рублей. О том, как заменить передний сальник коленвала на Рено Логан 1,4 — в статье.

• Причины износа сальника
• Инструмент для замены
• Как заменить сальник
• Видео

Теперь будет подробно описан процесс работ для замены неисправной детали.

Снятие ремня вспомогательного оборудования:

• Произвести демонтаж правого колеса и брызговика.
• Для автомобиля с гидроусилителем и кондиционером нужно надеть ключ на 13 на болт натяжного ролика и надавливая на него совместить отверстия в кронштейне ролика и корпусе устройства, уставить в них шестигранник на 6мм или болт такого диаметра, после чего снять ремень.
• Если автомобиль без кондиционера, то для снятия ремня необходимо ослабить регулировочный болт кронштейна натяжного ролика, ослабить 2 болта крепящих кронштейн и снять ремень.
• Для ДВС без гидроусилителя снятие ремня производится путем ослабления крепления генератора.

Демонтаж шкива и зубчатой шестерни коленчатого вала:

• Для решения этой задачи коленвал необходимо застопорить, для этого необходимо открутить винт, указанный на рисунке 1 и, вставляя штырь или отвертку подходящего диаметра, проворачивать коленвал до тех пор, пока он не застопориться. Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления.
• Открутить винт и демонтировать шкив и зубчатую шестерню.

Демонтаж неисправного и установка нового сальника:

Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки.
Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность. При повреждении сальника во время запрессовки, его придется заменить на новый.

Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно следующим образом: метка для шестерни коленвала нанесена на обоих сторонах ремня, рядом с меткой совмещаемой с шестерней распредвала нанесены надписи и указано направление вращения. После установки ремня, не лишним будет провернуть коленвал на 2 оборота, убедившись в его свободном вращении

Причины износа сальника

Замена сальника коленвала Логан обусловлена рядом причин, повлекших за собой протечки. Подобные проблемы могут появиться и у совершенно новой машины, если речь идет о заводском браке этого узла. Кроме того, использование некачественной резины для уплотнения также не обеспечит должной герметизации. Для изготовления сальников требуется уплотнитель из фторкаучуковой резины с маркировкой FPM. Обычный каучук быстро прогорит, а в условиях отрицательных температур — потрескается.

Основные причины протечек:

1. Трещины на уплотнительных прокладках.
2. Механические повреждения детали.
3. Частый перегрев двигателя.
4. Превышено давление в кратере.
5. Физический износ детали.
6. Неправильная установка.
7. Длительные простои в использовании авто.
8. Брак сальника.

Повреждения сальника также могут быть вызваны проблемой в работе мотора, поэтому при выполнении работ по замене изношенной детали нелишним будет проверить и состояние двигателя. Подобные проблемы характерны не только для авто отечественной сборки, но и для импортной продукции. При обнаружении протечек обязательно необходимо заменить неисправный уплотнитель.

Виды сальников для заднего коленвала Рено Логан

1. Резиновый сальник — самый распространенный тип сальника для заднего коленвала Рено Логан. Он состоит из резиновой прокладки, которая плотно прилегает к поверхности коленвала, и металлического кольца, которое обеспечивает дополнительную прочность и защиту. Резиновый сальник имеет простую конструкцию и хорошую герметичность.

2. Сальник с полимерным покрытием — этот тип сальника обладает особыми свойствами благодаря полимерному покрытию на резиновой прокладке. Он обеспечивает более надежную герметичность, устойчивость к высоким температурам и химическим воздействиям. Этот тип сальника рекомендуется использовать при экстремальных условиях эксплуатации или при увеличенной нагрузке на двигатель.

3. Сальник с пылезащитным кожухом — такой сальник имеет дополнительный кожух, который защищает его от попадания пыли и грязи. Кожух предотвращает износ и повреждения сальника, что повышает его срок службы и надежность. Этот тип сальника особенно рекомендуется использовать в условиях с большим количеством пыли или грязи.

4. Сальник заднего коленвала с мембраной двойной герметичности — данный тип сальника имеет две резиновые прокладки, которые обеспечивают дополнительную герметичность. Он предотвращает утечку масла и газа, улучшает работу двигателя и снижает износ коленвала. Сальник с мембраной двойной герметичности рекомендуется использовать в условиях с высоким давлением или при наличии повышенной вибрации.

Выбор сальника для заднего коленвала Рено Логан зависит от условий эксплуатации, требуемой герметичности и бюджета. Рекомендуется обращаться к производителям и использовать оригинальные сальники, чтобы быть уверенными в качестве и надежности детали.
