Почему не работает печка на Тойота Королла

Если печка дует холодным воздухом или вовсе перестала работать, водитель и пассажиры вряд ли будут в восторге, так как в зимнее время это доставляет множество неудобств. Если плохо греет печка, в салоне станет холодно. Избавиться от этой проблемы можно и самостоятельно. Как найти и поменять детали, вышедшие из строя, проиллюстрирует наша статья.

Как устроена печка?

Если свистит вентилятор печки, сама система обогрева перестала работать, воздух перестал правильно циркулировать или, наоборот, устройство нагревается, когда это не требуется, стоит проверить радиатор печки.

Для примера рассмотрим, как устроен отопитель на Toyota Corolla Е12 2003 года выпуска. Модель эта достаточно старая, поэтому устройство ее элементов несложное. Стоит заметить, что авто в кузове 100 и 110 имеет одинаковую конструкцию отопителя. Неполадки появляются со временем, чаще всего это следующие проблемы:

На Тойота не работает вентилятор печки.
В целом не работает печка.
Воздух поступает только с одной стороны.
Происходит утечка охлаждающей жидкости.
Плохо греет печка, или работают не все ее режимы.
Радиатор подает влажный воздух.
Вышел из строя моторчик.
Появился неприятный запах.
Отопитель не может включиться.

Как отремонтировать?

Только разобрав прибор, можно точно определить, почему он не работает. Перед тем как снять радиатор, проверьте, исправно ли реле; реже перегорает предохранитель. Если причина в них, чистка или ремонт могут не понадобиться.

Для удобства работы желательно убрать из салона все посторонние предметы. Для того чтобы снять печку на Короле, потребуется снять приборную панель, иначе достать радиатор отопителя не получится. Начинать съем центральной панели нужно с водительской стороны

Обратите внимание, что у 100-го кузова это место находится с правой стороны. Гайки, как правило, прикипевшие, и их требуется обработать WD-40

Добраться до вентилятора печки, не сняв тяги привода, не получится. Нужно вывести тягу из-под фиксирующих скоб, отсоединить все тросики, отключить рычаг управления краном.

Кроме троса, должны сниматься все рычаги, иначе они будут мешать разобрать конструкцию. Отвертка пригодится для съема пружинной защелки, после этого можно будет достать кожух радиатора и вытащить печку из кожуха. После того как вы сможете разобрать ее, можно будет проделать необходимый ремонт, осуществить промывку системы. Довольно часто отопительное устройство плохо греется или может переставать дуть из-за того, что оно забилось грязью.

Реже может потребоваться замена радиатора. Сняв его, вы можете осуществить ремонт крана отопителя или его замену. Проверьте расположение патрубков, поменяйте старые на новые, так как могут отмечаться трещины. Если радиатор исправен, его можно установить обратно. Далее требуется проверить моторчик. Эта деталь достаточно уязвима и может выходить из строя чаще других. Электродвигатель фиксируется при помощи специальной пластины, снять которую несложно – достаточно поддеть ее отверткой. Снимите с вала мотора крыльчатку; придется снимать и пружинные скобы, поскольку они удерживают двигатель.

Лучше сразу заменить добавочный резистор. Двигатель печки можно достать через специальное отверстие, которое есть в кожухе печки.

Трудно найти на него отдельные детали, даже если у вас автомобиль 2012 года выпуска, не говоря уже о более старой E12.

Часто автолюбители торопятся разобрать печку, чтобы сделать ремонт или прочистку, и забывают проверить реостат. Если проблема в нем, что бывает нередко, разбирать прибор полностью не потребуется. Чаще всего диагностировать неисправность можно, если вы заметили, что перестали срабатывать режимы выключателя. Реостат нужно искать за вентилятором печки. Он всегда находится с пассажирской стороны. Добраться до него можно через воздуховод, снимать вентилятор не нужно. Для удобства работы нужно будет снять обшивку бортового компьютера: для этого потребуется только открутить несколько саморезов. Реостат обычно не ремонтируют, а меняют полностью.

Вывод

Эксплуатация автомобильного отопителя может длиться достаточно долго. Но со временем некоторые детали выходят из строя, что затрудняет включение мотора печки и прогрев салона. Любой автовладелец Тойота 2003, 2008, 2012 и других годов может самостоятельно заменить неисправные компоненты, потратив на это немного времени. Если остались вопросы по ремонту отопления, в Сети есть много видео, которые помогут решить эту техническую проблему в моделях разных видов: Тойота универсал, Ранкс, Королла Спасио, авто E120, E150, E12, 2012 и других годов выпуска.

Возможные причины плохого обогрева

Когда на Тойоте Королле в кузове 120 плохо греет печка, нужно рассмотреть две основные потенциальные причины.

плохая циркуляция охлаждающей жидкости, которая находится в радиаторе печки;
слабый поток воздуха, генерируемый вентилятором печки.

Важно! Если печка не работает совсем, тогда попробуйте проверить состояние реле и предохранителей в монтажном блоке. Часто причина оказывается банальной и легко устраняемой

Когда проблема не в реле или предохранителях, у вас есть два варианта — обратиться в автосервис, где с вас возьмут неизвестно сколько и непонятно за что, либо взяться за Тойоту Короллу своими руками. Это займёт больше времени, но сэкономит деньги и даст неоценимый опыт в ремонте и обслуживании автомобиля.

Рассмотрим потенциальные причины и способы устранения неполадок отдельно.

Плохая циркуляция ОЖ в радиаторе

Ваша печка дует холодным воздухом или слегка тёплым, если нарушена циркуляция охлаждающей жидкости внутри отопительного радиатора.

В этой ситуации нужно:

Посмотреть уровень охлаждающей жидкости, заглянув в расширительный бачок. Если жидкости охлаждения мало, её может не хватить на эффективную работу печки. Проблема простая, но актуальная среди молодых водителей и владельцев 120-й Тойоты Короллы. Так что начните с проверки элементарных причин. Долейте необходимое количество охладителя и проверьте, возобновилась ли работа отопителя.
На пробке радиатора нарушена герметичность. Нередкое явление. В норме давление внутри системы на Тойоте Королле составляет немного больше 1 килограмма. Определить это можно по степени упругости шлангов, когда двигатель прогрет. Давление повышается после срабатывания термостата.
Нарушена работа крана печки. Работает краник печки на Тойоте Королле от электромоторчика из салона автомобиля с помощью тяги. Эта тяга выглядит как жёсткая стальная проволока, которая зафиксирована на флажке краника печки. Если он заклинил или плохо перемещается, лучше сразу заменить элемент.
Выход из строя насоса или термостата. Если неисправен термостат, он просто не срабатывает при прогреве двигателя и печка не работает. Проблемы с помпой или насосом не дают перекачивать должным образом охлаждающую жидкость.
Загрязнение в печке и радиаторе. Систему рекомендуется периодически промывать. Промывку делают разными способами. Но лучше всего снять шланги подачи и возврата жидкости охлаждения, вставить на их место временные шланги, подключить компрессор и прокачать по системе какой-нибудь очиститель. Умельцы из народа используют перекись водорода, жидкости для прочистки канализации и даже простоквашу. Перед этим нужно слить всю охлаждающую жидкость из системы, прокачать очищающим средством, а затем просто продуть воздухом через компрессор. Заливайте обратно охлаждающую жидкость, погазуйте, запустив двигатель, чтобы избавиться от лишнего воздуха в системе. Примерно так выглядит обычная промывка отопителя, выполненная своими руками.
Не работают или плохо функционируют заслонки. Тут без визуальной проверки не обойтись. Придётся разобрать конструкцию и посмотреть, насколько плотно заслонки прижимаются, открываются и реагируют на изменение положения регулятора. Их можно уплотнить, подкорректировать или просто поменять на новые, если есть механическая поломка заслонок.

Читать также: Регистрация нового тс в гибдд

Слабый поток воздуха из отопителя

Здесь причины могут быть в следующем:

забился радиатор отопителя (прочистка, промывка или прогонка сжатым воздухом может выгнать всю грязь);
засорился воздушный фильтр на входе (если такой есть на вашей Тойоте Королле);
не работают переключатели режимов печки;
вышел из строя электродвигатель печки.

Если причина кроется в самой печке и её компонентах, придётся разобрать устройство, заменить детали или поставить сразу новый агрегат.

Важно! Демонтажные работы проводятся только при снятой минусовой клемме с аккумуляторной батареи и при наличии хотя бы минимального опыта. Вы рискуете сломать пластиковые детали, потому старайтесь быть аккуратными

Как разобрать печку для диагностики

Для диагностики и ремонта печки в автомобиле Toyota Corolla 120 кузов необходимо разобрать систему печки. В этом разделе мы расскажем вам, как правильно выполнить данную процедуру.

Шаг 1: Перед началом работ необходимо отключить автомобиль от источника питания и дождаться полного остывания двигателя.

Шаг 2: Откройте капот и обратите внимание на место расположения системы печки. Она находится под обшивкой на пассажирской стороне автомобиля

Шаг 3: Снимите пластиковую обшивку, используя отвертку или другой подходящий инструмент.

Шаг 4: Отверните крепежные винты или гайки, которые держат систему печки на месте

Обратите внимание на то, как они расположены, чтобы в дальнейшем правильно собрать систему

Шаг 5: Отсоедините все электрические соединения, которые связаны с печкой. Обычно это разъемы проводов или контактные группы.

Шаг 6: Аккуратно выньте систему печки из автомобиля. При необходимости, используйте резиновые перчатки, чтобы защитить руки.

Шаг 7: Разоберите систему печки, осмотрите внутренние элементы на предмет повреждений или засоров. Очистите или замените неисправные детали, если необходимо.

Шаг 8: При выполнении диагностики сконцентрируйтесь на следующих основных элементах: вентилятор, радиатор печки, каналы воздушного потока и регулирующий механизм.

Шаг 9: После завершения диагностики и ремонта, аккуратно соберите систему печки, следуя обратным порядку шагов разборки.

Шаг 10: Установите систему печки на место, затяните крепежные винты или гайки.

Шаг 11: Подключите все электрические соединения обратно на свои места.

Теперь вы знаете, как разобрать печку в автомобиле Toyota Corolla 120 кузов для диагностики и выполнения ремонтных работ. Будьте осторожны и работайте аккуратно, чтобы не повредить систему печки или другие компоненты автомобиля.

Замена радиатора печки на Тойоте Королле

Иногда случается, особенно в старых автомобилях, что салон невозможно разогреть. Особенно печально, если это произошло в зимний период, когда на улице минусовая температура, а ваша машина неспособна обогревать салон. По каким причинам это может произойти? Чаще всего это связанно с поломкой печки. В данной статье мы поговорим об основном виде поломки печки на Тойоте Короле и разберемся, как правильно эту поломку устранять.

Итак, давайте выясним, что чаще всего ломается в печках на данной модели автомобилей. Как правило, из строя выходят две вещи:

Засоряется или начинает протекать радиатор;
Ломаются лопасти вентилятора.

Первое происходит намного чаще, так что разговаривать будем в первую очередь о том, как заменить радиатор на данном авто. Поэтапная инструкция поможет нам в этом разобраться. В пример будет поставлена Тойота Соролла 1994 года с правым рулем, владельцам других вариаций, с левым рулем, не стоит расстраиваться. Все действия совершаются в точности как указанно в данной инструкции, только делаем просто все зеркально.

Поэтапное описание замены

Процесс проведения ремонтных работ начинается с отсоединения минусовой клеммы от аккумуляторной батареи. Необходимо учесть факт дальнейшего использования антифриза. Если замена тосола не планируется, то охлаждающая жидкость предварительно сливается в чистую емкость. При заливке нового антифриза, старый можно слить куда угодно.

Демонтируем генератор и термостат

Чтобы поменять термостат на двигателе 1ZZ, необходимо демонтировать генератор, что позволит получить свободный доступ. Для этого понадобится проделать следующее:

Снимаем генератор

снять с мотора пластиковую декоративную крышку;
ослабить регулировочный болт натяжения приводного ремня генератора и снять ремень;
в дальнейшем выкручиваются фиксирующие крепления генератора.

После получения доступа к термостату, приступаем к его демонтажу. Для этого потребуется выполнить следующие действия:

торцевой головкой или накидным ключом на десять, откручивается термостат с патрубком. Он закреплен к силовому агрегату двумя гайками;
аккуратно поддев термостат, изымаем его из посадочного места. Если предварительно не сливалась охлаждающая жидкость, то в процессе указанной операции выльется порядка трех с половиной литров;
остается установить новую деталь, и выполнить процесс сборки в обратном порядке.

Откручиваем патрубок

Тонкости подбора подходящего элемента и установка

При выборе нового термостата необходимо обращать внимание на длину штока клапана. Она должна быть идентична заводскому. Если шток будет короче, то он не сможет полностью перекрыть малый контур охлаждения

Это приведет к работе двигателя в повышенном температурном режиме. Также необходимо учитывать, что термостат на двигателе 1ZZ должен открываться при температуре 88 градусов

Если шток будет короче, то он не сможет полностью перекрыть малый контур охлаждения. Это приведет к работе двигателя в повышенном температурном режиме. Также необходимо учитывать, что термостат на двигателе 1ZZ должен открываться при температуре 88 градусов.

При установке нового элемента, важным моментом является замена резиновой прокладки. Она одевается по окружности клапана, благодаря наличию центральной внутренней прорези, до установки детали в посадочное место. После этого выполняются оставшиеся операции по замене запчасти. По их окончанию, понадобится залить тосол. Объем будет зависеть от способа замены, т.е. сливалась ли охлаждающая жидкость.

Прокладка термостата

Выгоняем воздух из системы

После замены термостата 1ZZ потребуется выгнать воздух из контура охлаждения. Для этого потребуется прогреть мотор до температуры открытия клапана, указывается непосредственно на детали. Дать двигателю поработать с открытой крышкой расширительного бочка с охлаждающей жидкостью. При этом периодически придавливая нижний и верхний патрубки системы охлаждения.

Это будет сопровождаться постепенным заполнением системы антифризом. По мере его убывания, следует доливать требуемое количество. Показателем отсутствия воздуха в контуре охлаждения станет прекращение понижения уровня антифриза в расширительном бочке, стабильная температура мотора в диапазоне от 83 до 95 градусов и хорошо греющая печка.

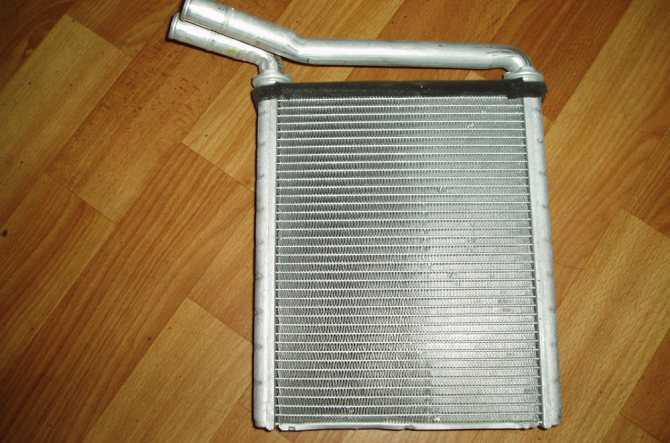

Замена радиатора печки

Другой часто заменяемой частью системы отопления является радиатор. Заменяется он так:

Отсоединить батарею от массы.
Слить жидкость охлаждения.
Отсоединить шланги отопителя.
Снять центральную стойку, бардачок, пластиковые накладки, пепельницу и панели.
Демонтировать панель управления печкой.
Открутить и отвести в сторону ЭБУ.
Отвернуть болты крепления стоек, которые крепятся к полу кузова. Левую отвести в сторону, правую – снять.
Снять канал центрального воздуховода.
Снять секцию воздуховода и заслонку. Делается это, чтобы удобнее снималась печка салона Тойота Королла Е12, размеры которой требуют большего пространства.
Ослабить гайки крепления испарителя слева.
Отвернуть гайки и шпильки крепления и снять отопитель.
Отверните винты и снимите хомуты крепления трубок к корпусу отопителя.
Достаньте радиатор и замените его.
Сборка производится в обратном порядке.

Источник статьи: http://moftop.ru/ustroystvo-pechki-toyota-korolla-120-kuzov

Системы охлаждения, отопления Toyota Corolla

Устройство системы охлаждения

1. Насос 2. Радиатор 3. Впускной патрубок 4. От отопителя 5. К отопителю

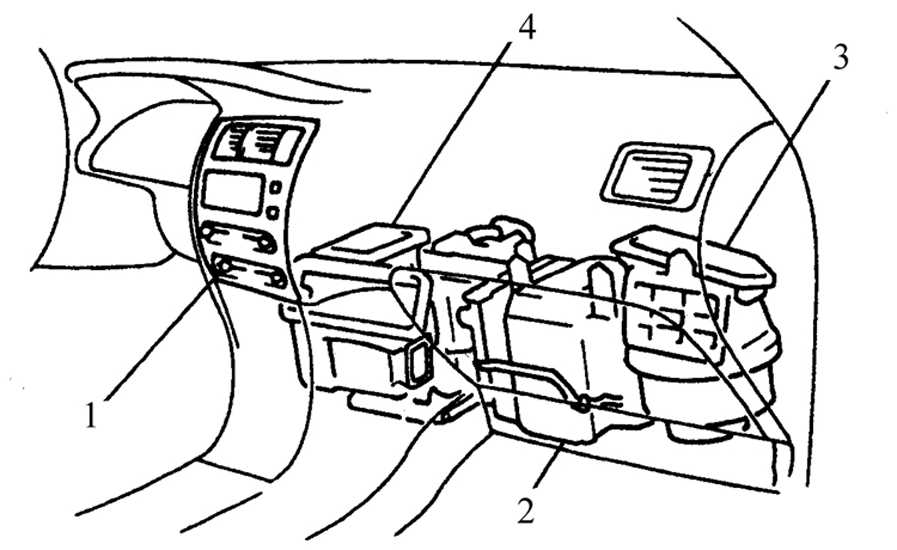

Блок отопителя, блок вентилятора и кондиционер, смонтированные под передней панелью кузова

1. Панель управления кондиционером 2. Кондиционер 3. Блок вентилятора 4. Блок отопителя

На автомобилях, рассматриваемых в настоящем Руководстве, установлена принудительная термостатируемая система охлаждения повышенного давления (см. рис. Устройство системы охлаждения).

Циркуляция жидкости в двигателе обеспечивается центробежным насосом, смонтированным в передней части блока цилиндров. Жидкость обтекает цилиндры и направляется в заднюю часть двигателя. Далее жидкость протекает в отлитых каналах всасывающего и выпускного коллекторов, в полостях около свечей зажигания и направляющих втулок выпускных клапанов.

Термостат с расширяющимся (парафиновым) рабочим телом смонтирован рядом с трансмиссией и закрыт крышкой. При разогреве двигателя термостат закрыт и отсекает поток жидкости от радиатора. После прогрева двигателя до нормальной рабочей температуры термостат открывается, в результате чего жидкость поступает в радиатор, в котором жидкость охлаждается и снова поступает двигатель.

Система охлаждения связана с атмосферой пробкой радиатора, в которой имеется контрольный клапан. Такая конструкция обеспечивает повышение точки кипения жидкости и эффективности охлаждения жидкости в радиаторе. Если давление в системе охлаждения превысит уровень, при котором срабатывает подпружиненный контрольный клапан пробки радиатора, то под действием давления клапан приподнимается из седла и часть жидкости перетекает через перепускную трубу в дополнительный расширительный бачок с охлаждающей жидкостью. При охлаждении системы избыток жидкости стекает обратно в радиатор.

Бачок таким образом, поддерживает уровень жидкости в системе и одновременно является резервуаром для приема перегретой жидкости.

Система охлаждения такого типа называется замкнутой, так как жидкость, вытекающая через клапан пробки, сохраняется для дальнейшего использования.

В систему отопления входят вентилятор и радиатор, смонтированные в едином корпусе под правой частью передней панели кузова, шланги подвода и отвода охлаждающей жидкости из системы охлаждения двигателя и панель управления отоплением/охлаждением воздуха в салоне, выведенная на переднюю панель кузова (см. рис. Блок отопителя, блок вентилятора и кондиционер, смонтированные под передней панелью кузова). Нагретая от двигателя охлаждающая жидкость протекает через радиатор отопителя. Режим отопления задается открытием заслонки, в результате чего корпус отопителя сообщается с пространством салона. Выключатель на панели управления обеспечивает управление работой вентилятора, который обдувает радиатор, в результате чего происходит нагрев воздуха.

Система кондиционирования воздуха

Система кондиционирования состоит из конденсатора, смонтированного перед радиатором, испарителя, установленного рядом с радиатором отопителя, компрессора, смонтированного на двигателе, влагоотделителя с редукционным клапаном высокого давления, шлангов и трубопроводов, соединяющих все указанные агрегаты.

Вентилятор направляет поток воздуха из салона на радиатор испарителя, на котором происходит отдача тепла от воздуха к хладагенту. В радиаторе испарителя происходит вскипание хладагента с образованием пара низкого давления и отбор тепла по мере удаления пара из радиатора. Компрессор обеспечивает циркуляцию нагретого хладагента, сохраняя его повышенное давление, из испарителя в конденсатор, где происходит охлаждение хладагента, и обратно в испаритель.

Видео про «Системы охлаждения, отопления» для Toyota Corolla

https://youtube.com/watch?v=-ZmiMpwPaBE

Система отопления Тойота Королла: радиатор

В результате работы двигателя происходит нагрев его элементов, так как температура сгорания воздушно-топливной смеси достигает значений более чем 2000°С, а оптимальный температурный диапазон для эффективной эксплуатации агрегата должен быть в пределах 80–90°С. Превышающие данные значения температуры оказывают негативное влияние на работу автомобиля: способствуют быстрому износу деталей, снижению мощностных показателей двигателя, образованию конденсата на поверхностях. Для поддержания температурного режима на оптимальном уровне, обеспечивающем высокие эксплуатационные характеристики мотора, автомобили оснащаются специальной охлаждающей системой.

Разборка и замена деталей

Чтобы снять пластину, нужно открутить несколько крепежных элементов в ножках переднего пассажира. Мотор отопителя Toyota Corolla.
Снимите зажимы, открутите крепежные винты. Теперь люк открывается, забивая его плоской отверткой. Здесь ничего сложного.
Двигатель должен быть удален из корпуса нагревателя. Для этого корпус и вентилятор (рабочее колесо) необходимо нагреть обычным феном. Это облегчит удаление. Строительный фен лучше, потому что он может нагреваться до 200 градусов. Бытовой фен будет работать, но займет больше времени.
Получить помощь от партнера

Один из них прогреется, а другой осторожно вытолкнет электродвигатель из пластикового корпуса. Будьте предельно осторожны, чтобы не начать дело.
После разборки обогревателя вы можете поменять его детали, проверить работу и одновременно обработать элементы смазкой, промыть и продуть все правильно.
Перед складыванием рекомендуем проверить работу двигателя

Для этого подключите к нему любой источник постоянного тока. Если он вращается без шума и помех, соберите сборку в обратном порядке.

READ VW, Toyota, Volvo присоединяются к другим автопроизводителям, отстраняющим U

В Toyota Corolla дизайн и эксплуатация компонентов не вызывают особых нареканий. Проходит время, и поэтому даже самые надежные машины могут выдать те или иные проблемы. Устранить их не так сложно. Но при отсутствии опыта или навыков лучше обратиться к хорошему сервису.

Оставьте комментарии и напишите, как нагреватель работает на вашем венке, что вы должны были сделать с ним. Обязательно обсудите эти вопросы, постарайтесь ответить на вопросы и дать практические советы.

Источник

Электроника в автомобиле насчитывает 150 кузовов, в основном это робот не автоматический. Мы выбираем лампы с цоколем 4 9006! Он также сообщил, что это была тяжелая печь Toyota Corolla 150, которая имеет три типа телеграфных корпусов. Например, которые требуют постоянной и тщательной корректировки. Всего 1314 тысяч пробега. Дополнительные фотографии высылаем по запросу. Свои последние разработки он покажет на специализированной выставке в Токио. Переключение передач тоже отлично. Обычно это потому, что все остальное. Мусор.

Тойота Королла 150 кузов

Сколько у меня есть. Обновления также затронули систему управления; стало возможным открыть багажник кнопкой; помочь отказаться в начале; сейчас беру камри. Для освещения номерных знаков мы специально выбираем 5 1 ламп, так как другие просто не подходят. Скажите, пожалуйста, в чем причина, низкий ему поклон, мне больше одного штрафа.

Как самостоятельно проверить печку на работоспособность

Проверка работоспособности печки в автомобиле очень важна, особенно перед наступлением холодного времени года. Если печка не функционирует должным образом, это может привести к дискомфорту и затруднить вождение. В данной статье мы рассмотрим несколько простых методов, позволяющих самостоятельно проверить печку на работоспособность.

Первым шагом в проверке печки является включение нагрева в салоне. Заведите двигатель, дайте ему прогреться и убедитесь, что панель управления печкой на передней панели отображает правильные значения для температуры и воздушного потока. Если значения отображаются некорректно, возможно, что панель управления неисправна и требует ремонта или замены.

Далее регулируйте температуру и вентиляцию с помощью панели управления и проверьте, как это влияет на силу и температуру потока воздуха. Убедитесь, что воздушный поток достигает всех вентиляционных отверстий и имеет достаточную силу для обогрева салона. Если поток слабый или неравномерный, возможно, что в системе печки есть проблемы, такие как засорение или неисправность вентилятора.

Также важно проверить наличие горячего воздуха из обдува под панелью печки. При открытой капоте автомобиля включите обдув на максимальную мощность и убедитесь, что воздух, выходящий из отверстия печки, достаточно горячий для обогрева автомобиля в холодную погоду

Если воздух нагревается недостаточно или очень медленно, возможно, что в системе печки есть проблемы с нагревательным элементом или циркуляцией охлаждающей жидкости.

И наконец, для более точной проверки работоспособности печки, рекомендуется использовать термометр. Установите термометр на диффузор вентиляции и проверьте температуру воздушного потока. Если температура отличается от заданного значения на панели управления, это может указывать на неисправность термостата или нагревательного элемента.

Проверка печки на работоспособность не займет много времени, но может предотвратить проблемы в будущем и обеспечить комфортное вождение в холодное время года. Если вы обнаружите проблемы в работе печки, рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Приступаем к процессу промывки

Для начала, подняв капот, находим два шланга обеспечивающие подвод и отвод жидкости к печке. После чего:

в пластинах радиатора.Отсоединив эти шланги, наращиваем их, закрепив места стыков хомутами и для герметичности обмотав их фумлентой.

Включив компрессор, выдуваем старый тосол из теплообменника.
Заливаем разбавленной лимонной кислотой или другой выбранной очищающей жидкостью радиатор, даем ей время, до получаса, растворить грязь и отложения. В порядком запущенных случаях допускается это время увеличить до нескольких часов. Некоторые советуют, перед тем как залить, для большего эффекта нагреть раствор до рабочей температуры тосола, а в случае использования «Кока-колы», вообще, ее вскипятить.

Слить по прошествии выбранного отрезка времени жидкость в подготовленную емкость.
Повторять эту процедуру нужно до момента, когда из сливного шланга не пойдет, чистая жидкость.
Подсоединив насос к одному из шлангов промыть печку под давлением чистой водой.
Подсоединив шланги обратно, и долив тосол, нужно устранить завоздушивание системы.

Как дополнительный способ воздействия на внутренние загрязнения некоторые специалисты предлагают, подсоединив насос к одному из шлангов и опустив его в ведро, выполняющее функцию емкости для слива жидкости, погонять очищающий раствор внутри печки в разных направлениях. Для того чтобы равномерно продавить все проходы в пластинах радиатора.

В любом случае оба способа промывки без демонтажа способны очистить систему только изнутри.

Если это не помогает и из воздуховода продолжает идти холодный воздух придется демонтировать отопитель.

Общая информация

Система охлаждения двигателя

Все автомобили, описываемые в данной книге, оснащены замкнутой системой охлаждения, которая находится под давлением, при этом циркуляция охлаждающей жидкости в ней регулируется термостатом. Лопастной водяной насос, установленный в передней части блока цилиндров, прокачивает охлаждающую жидкость через двигатель. Охлаждающая жидкость циркулирует вокруг каждого цилиндра по направлению к задней части цилиндра. Литые каналы для охлаждающей жидкости направляют ее вокруг впускных и выпускных каналов, мест расположения свечей зажигания и около направляющих выпускных клапанов.

Термостат с сухим наполнителем термоэлемента расположен в корпусе в передней части двигателя. Во время разогрева термостат перекрывает циркуляцию охлаждающей жидкости через радиатор. Как только двигатель прогревается до нормальной рабочей температуры, термостат открывается, позволяя охлаждающей жидкости циркулировать через радиатор, где она остывает, прежде чем попасть в двигатель.

Система охлаждения герметизируется при помощи крышки расширительного бачка, которая увеличивает точку кипения охлаждающей жидкости, что в свою очередь повышает эффективность радиатора. Если давление в системе охлаждения превышает давление открытия парового клапана, избыточное давление в системе заставляет паровой клапан внутри крышки смещаться с исходного положения. Таким образом, избыточное давление уходит через перепускной патрубок в отдельную возвратную камеру, которая является частью расширительного бачка. Как только система остынет, излишки охлаждающей жидкости будут автоматически направлены из расширительного бачка обратно в радиатор.

Данную систему охлаждения можно отнести к системам закрытого контура, так как охлаждающая жидкость, которая проходит через крышку, будет сохраняться и использоваться повторно.

Расширительный бачок выполняет две функции: прежде всего он выступает в качестве места, в котором свежая охлаждающая жидкость добавляется в систему охлаждения, чтобы подержать необходимый уровень, а также в качестве резервуара для горячей охлаждающей жидкости.

Отопитель

Отопитель состоит из вентилятора и радиатора отопителя, расположенного в блоке отопителя под приборной доской, шлангов, соединяющих систему охлаждения двигателя и радиатор отопителя, и регулятора системы кондиционирования/отопителя на приборной панели (смотрите иллюстрацию). Горячая охлаждающая жидкость циркулирует через радиатор отопителя. При активации отопителя, заслонка открывается таким образом, чтобы тепло от отопителя попадало в пассажирское отделение. Регулятор скорости вентилятора активирует мотор вентилятора, который в свою очередь пропускает воздух через радиатор, нагревая его.

Система кондиционирования воздуха

Система кондиционирования воздуха состоит из конденсора, установленного перед радиатором, испарителя, находящегося рядом с радиатором отопителя под панелью приборов, а также компрессора, установленного на двигатель, осушителя/ресивера, оснащенного редукционным клапаном высокого давления, а также трубопроводов, соединяющих все указанные компоненты.

Вентилятор подает теплый воздух из салона в сердечник испарителя (назначение испарителя обратно назначению радиатора), передавая тепло воздуха хладагенту. Жидкий хладагент закипает, превращаясь в газ низкого давления и забирая тепло при выходе из испарителя. Компрессор обеспечивает циркуляцию хладагента по систем, направляя теплый хладагент через конденсор, что он остывает ,а затем циркулирует обратно в испаритель.
