Как самому отрегулировать сцепление на уаз

Сцепление

Сцепление в сборе:

1. маховик;
2. ведомый диск;
3. нажимной диск;
4. картер;
5. диафрагменная нажимная пружина;
6. опорные кольца;
7. кожух сцепления;
8. соединительные пластины;
9. паз маховика под установочный штифт коленчатого вала

Сцепление сухое, однодисковое, постоянно замкнутое, состоит из двух частей: нажимного диска в сборе (кожух, нажимной диск, нажимная диафрагменная пружина, соединительный пластины, опорные кольца) и ведомого диска в сборе с фрикционными накладками.

Располагается сцепление и механизм его выключения в колоколообразном алюминиевом картере, крепящемся к фланцу блока двигателя болтами. Для повышения жесткости системы блок двигателя – картер сцепления нижняя часть картера сцепления соединена с блоком двигателя через Г-образный усилитель. Центрирование картера сцепления относительно оси коленвала двигателя осуществляется с помощью двух штифтов, запрессованных во фланец блока цилиндров и входящих в отверстия на картере сцепления.

Кожух сцепления закреплен на маховике коленчатого вала двигателя шестью центрирующими (специальными) болтами. Усилие нажимной диафрагменной пружины создает необходимую силу трения на поверхностях фрикционных накладок и обеспечивает передачу крутящего момента от маховика через нажимной диск, кожух и соединительные пластины на ведомый диск сцепления и первичный вал коробки передач. Нажимная диафрагменная пружина представляет собой тарельчатый усеченный конус, имеющий за счет прорезей в центральной части двенадцать лепестков, выполняющих роль рычажков выключения сцепления. Наружная неразрезанная часть зажата между двумя опорными кольцами за счет загибки усиков, выполненных на кожухе. Опорные кольца выполняют роль шарнира, относительно которого происходит поворот неразрезанной верхней части диафрагменной пружины при нажатии на концы лепестков. Наружной частью диафрагменная нажимная пружина опирается на кольцевой выступ нажимного диска и отжимает его в сторону маховика. Соединительные пластины (три группы по три пластины в группе) одним концом приклепаны к выступам нажимного диска, другим – к кожуху сцепления. С их помощью происходит передача крутящего момента от кожуха на нажимной диск и отвод нажимного диска в сторону от маховика при выключении сцепления.

Нажимной диск в сборе и детали нажимного диска:

1. кожух;
2. опорное кольцо;
3. нажимная диафрагменная пружина;
4. нажимной диск;
5. соединительные пластины

Нажимной диск в сборе балансируется путем установки на фланец специальных балансировочных грузиков или высверливанием во фланце кожуха на диаметре 273 мм отверстий диаметром 9 мм. Допустимый дисбаланс – не более 15 г.см.

Ведомый диск имеет две фрикционные накладки, приклепанные независимо одна от другой к пластинчатым пружинам, также снабжен встроенным демпфером холостого хода и двухступенчатым гасителем крутильных колебаний. Демпфер холостого хода снижает стуки и вибрации зубчатых колес КПП на холостом ходу. С возрастанием крутящего момента вступает в действие двухступенчатый гаситель крутильных колебаний. Сначала сжимаются пружины первой ступени демпфирования гасителя крутильных колебаний, далее начинают работать пружины второй ступени.

Особенности технического обслуживания сцепления

Долговечность и надежность работы сцепления в большой мере зависит от правильного и умелого пользования им. Для этого необходимо:

• выключать сцепление быстро, до упора педали в пол;
• включать сцепление плавно, не допуская как броска сцепления, сопровождающегося дерганьем автомобиля, так и замедленного включения с длительной пробуксовкой;
• не держать сцепление выключенным при включенной передаче и работающем двигателе на стоящем автомобиле (на переезде, у светофора и т.п.). Обязательно использовать в таких случаях «нейтраль» в коробке передач и полностью включенное сцепление;
• не держать ногу на педали сцепления при движении автомобиля;
• не использовать пробуксовку сцепления как способ удержания автомобиля на подъеме;
• трогаться с места на первой передаче.

В процессе эксплуатации сцепление не требует каких-либо регулировок и специальных видов обслуживания.

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении. Если это расстояние составляет менее 6 мм, то целесообразно снимите ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском целесообразно проверять через 80 000 — 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 — 50 000 км при эксплуатации в тяжелых условиях.

Определение износа сцепления

Существуют признаки, по которым можно определить приближающуюся замену сцепления на УАЗ Патриот. В их число входят:

• Трудности при переключениях передач, сопровождающиеся громкими щелчками, скрежетом и другими посторонними звуками.
• Педаль сцепления «схватывает» в самом верхнем положении — тогда, когда она почти полностью отпущена.
• При разгоне автомобиль движется рывками. Это пробуксовывает фрикционный диск, накладки которого, скорее всего, уже сильно износились.

Рекомендуем посмотреть видео с подробным описанием замены этого узла:

Причины износа сцепления УАЗ Патриот

Если комплект сцепления повредился раньше срока, определенного в инструкции по использованию, этому есть несколько причин. В каких случаях необходима замена:

• если автомобиль дергается при начале движения;
• при трогании с места происходит пробуксовка;
• обороты двигателя нарастают, а скорость движения не увеличивается.

В первом варианте ослабляется крепление демпферных пружин, они теряют способность гасить удары. Неполадки провоцирует использование колес большего размера, чем родных. Постоянная езда по сельской местности и бездорожью также не благоприятствует работе механизма.

Интересно! Система смазки двигателя — назначение и принцип работы

Причиной проблем для УАЗ Патриот во втором варианте становится недостаток крутящего момента, когда двигатель работает, скорость переключена, но автомобиль не двигается с места. Результатом станет повреждение накладок. Зачастую штатный диск не выдерживает вес авто, из-за этого на сцепление идет повышенная нагрузка.

Принцип работы сцепления УАЗ Патриот

Такой тип передачи скоростей называется лепестковым. Характерен для нескольких видов транспорта. Устанавливается в моделях УАЗ Патриот, «буханка» 37-41, внедорожник 469, 31-51. Режим работы системы — постоянный, замкнутого типа.

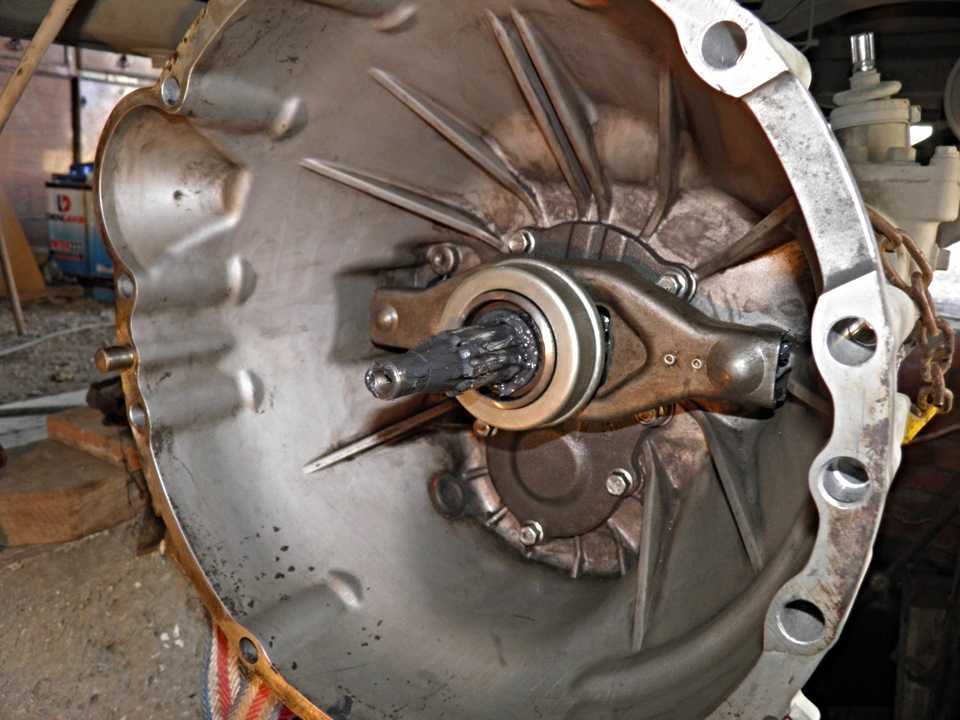

Работа механизмов запускается педалью выключения сцепления. От нее идет система гидравлического привода. Как он устроен:

• главный и рабочий цилиндры;
• педаль;
• трубка;
• шланг.

Интересно! Коробка передач на УАЗ

Предназначен привод для передачи механического усилия от нажатия на педаль до передачи к вилке. По какому принципу передается запускающее движение:

1. Педаль передает силу поршню. Тот находится в главном цилиндре.
2. Под силовым воздействием внутри перемещается жидкость.
3. Она проходит через трубопровод к рабочему цилиндру. Внутри также находится поршень.
4. Деталь воздействует на вилку выключения сцепления.
5. Происходит перемещение жидкости по направлению приложенной силы.
6. Следующий элемент воздействия — диафрагменная пружина. Она задает начало движения нажимного диска к маховику.

Так происходит включение или выключение сцепления.

Характерные неисправности, для устранения которых необходимо заменить сцепление

Автомобиль УАЗ Патриот

Если сцепление выходит из строя, то лучше будет произвести замену всего комплекта, речь идет о дисках, маховике, а также подшипнике выключения. Квалифицированные специалисты также рекомендуют менять и опорный подшипник маховика на УАЗ Патриот. Если же вы решите сэкономить и заменить только ведомый или нажимной шкив, то это может стать причиной повторного ремонта в ближайшем будущем.

Что касается поломок, при которых необходима замена системы сцепления (далее — СС):

• появился сильный шум при нажатии на педаль сцепления;
• при переключении скоростей водитель УАЗ Патриот чувствует рывки и толчки;
• неполное включения и выключение сцепления, то есть система начинает буксовать и «вести».

Что собой представляет

Главный цилиндр представляет собой устройство, внутри которого находится поршень и тормозная жидкость. Поршень приводится в действии посредством штока или толкателя, присоединенного к педали сцепления. При нажатии на педаль поршень приводится в действие, посредством чего происходит подача жидкости в рабочий элемент. Без наличия главного элемента или при его неисправности функционирование сцепления становится невозможным. Рассмотрим основные неисправности главного цилиндра, их устранение и замену элемента.

Возможные неисправности

Хотя главный элемент и представляет собой несложную конструкцию, но он может быть источником серьезных неисправностей. В частности, к неисправностям данного устройства можно отнести:

• Недостаток жидкости в устройстве.
• Наличие воздуха в системе.
• Механическое повреждение составных устройств.

Каждая неисправность имеет характерные способы устранения, а именно:

1. Недостаток жидкости в системе можно исправить, не прибегая к серьезным ремонтным работам. Для этого необходимо бачок заправить до отметки. Чтобы не допускать ее понижения в бачке, следует периодически проверять.
2. Наличие воздуха в системе можно исправить путем прокачки. Но первоначально необходимо устранить причину, по которой воздух попал в систему.
3. Если главный цилиндр имеет явные механические повреждения, то необходимо его заменить или произвести ремонт при незначительном дефекте.

Рассмотрим, как осуществляется процесс замены главного цилиндра сцепления на внедорожнике УАЗ Патриот, а также процесс удаления воздуха.

Замена

Замена главного цилиндра на внедорожнике УАЗ Патриот осуществляется тогда, когда изделие не подлежит ремонту. При этом на цилиндре наблюдается утечка через уплотнительные резинки. Также не исключены и внутренние пропускания, что приводит к малоэффективному функционированию. В таком случае, рассмотрим процесс его замены на внедорожнике УАЗ Патриот.

Для проведения работ потребуется наличие ключей на “12” и “13”, а также шприц. Приступаем к непосредственной замене:

1. Выкачивается тормозная жидкость из системы. Для этого используется шприц.

2. Ключом осуществляется вывинчивание гайки, с помощью которой фиксируется тормозной шланг.
3. После вывинчивания гайки, шланг можно отвести в сторону. Чтобы избежать вытекания из шланга, необходимо его закрыть тканью или резиной.
4. Далее работы выполняются в салоне внедорожника УАЗ Патриот. Необходимо отсоединить стержень, который зашплинтован к педали сцепления.
5. Отвинчиваются две гайки, посредством которых держится главный цилиндр сцепления.
6. Теперь можно вывести из зацепления главный цилиндр.

Извлечение элемента осуществляется в подкапотном пространстве.

На этом снятие изделия завершено. Установка нового элемента осуществляется в порядке обратном снятию.

Прокачка системы

После замены главного цилиндра сцепления, обязательно потребуется прокачка системы, для того чтобы удалить воздух. Рекомендуется проводить прокачку вдвоем. Процесс прокачки следующий:

1. После сборки системы наливаем в бачок тормозную жидкость.
2.  Снимаем защитный колпачок со штуцера прокачки на рабочем цилиндре. На него нужно надеть кусок шланга соответствующего диаметра, второй конец шланга опускаем в емкость с тормозной жидкостью.
3. Теперь помощник должен резко нажать на педаль сцепления 4-6 раз, и не отпускать ее.
4. Приоткручиваем штуцер до тех пор, пока в емкость не начнет выходить воздух, затем жидкость с воздухом. Педаль при этом провалится до конца рабочего хода. Помощник продолжает держать ее нажатой.
5. Закручиваем штуцер.
6. Повторяем 3, 4 и 5 пункты до тех пор, пока в емкость начнет выходить жидкость без воздуха.
7. Прокачка завершена. Отсоединяем шланг со штуцера и одеваем на него защитный колпачок.

https://youtube.com/watch?v=lRFEPbLrcVA

В завершение стоит заметить, что исправность главного устройства на внедорожнике УАЗ Патриот способствует правильному функционированию сцепления, поэтому следует контролировать исправность каждой детали на автомобиле, особенно, которые на виду.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Во время эксплуатации Уаз, по мере износа его сцепления, регулировка положения педали может понадобится в случае возникновения неприятных ситуаций когда включение какой то из передач становится затруднено и она нормально включается только после нескольких последовательных нажатий на педаль сцепления. В некоторых случаях положение дел удается исправить путем изменения положения педали сцепления, немного подняв или опустив ее. Для этой цели, а также для регулировки полного хода педали сцепления у главного цилиндра предусмотрен регулировочный узел.

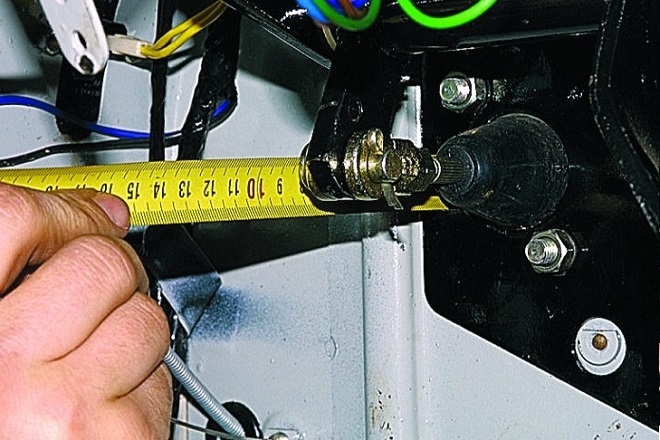

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

Полный ход педали для сцепления с нажимной пружиной диафрагменного типа должен быть в пределах :

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз Хантер : 130-170 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

На автомобилях Уаз с двигателями ЗМЗ-409 экологического класса Евро-3 и Евро-4 устанавливается контактный датчик (выключатель) педали сцепления 21.3720. По его сигналу электронный блок управления двигателем определяет, выжато сцепление или нет.

При выжатом сцеплении блок управления кратковременно снижает дозу впрыскиваемого топлива, тем самым уменьшая вероятность рывков при переключении передач. При отсутствии сигнала контактного датчика, в следствии его неисправности или неправильной регулировки, при переключении передач могут возникать рывки.

Контактный датчик (выключатель) педали сцепления регулируется при помощи двух гаек так, чтобы был обеспечен зазор в 0.5 мм между буфером и штоком датчика. На грузопассажирских автомобилях Уаз вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911 выключатель педали сцепления может не устанавливаться.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Снятие и установка сцепления УАЗ Патриот 3163

Основные неисправности, для устранения которых необходимо снять и разобрать сцепление:

– повышенный (по сравнению с привычным) шум при включении сцепления;

– рывки при работе сцепления;

– неполное включение сцепления (сцепление «буксует»);

– неполное выключение сцепления (сцепление «ведет»).

Полезный совет При выходе сцепления из строя рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, подшипник выключения сцепления), так как замена сцепления — трудоемкая работа, а ресурс неповрежденных элементов сцепления уже снижен. Если установить их вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуется: ключ «на 12», монтажная лопатка (или большая отвертка)…

…и оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерню).

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите коробку передач (см. «Снятие и установка коробки передач»).

Полезный совет

Перед выворачиванием болтов крепления кожуха сцепления установите центрирующую оправку, чтобы во время снятия кожуха сцепления не выпал ведомый диск.

3. Удерживая маховик от проворачивания монтажной лопаткой, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику…	4. …и снимите нажимной и ведомый диски сцепления с маховика.

5. Осмотрите ведомый диск. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок. Если головки заклепок утоплены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, ведомый диск необходимо заменить.	6. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины легко перемещаются или сломаны, замените диск.

7. Проверьте биение ведомого диска, если оно превышает 0,5 мм, замените диск.

8. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска замените нажимной диск в сборе. Визуальным осмотром оцените состояние диафрагменной пружины 2 нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места а контакта диафрагменной пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (не более 0,3 мм). В противном случае замените нажимной диск в сборе.

9

Осмотрите рабочие поверхности маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Дефектные узлы замените.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания, в противном случае замените дефектные детали.

11. При установке сцепления сначала с помощью оправки установите на маховик ведомый диск, а затем кожух нажимного диска и притяните кожух болтами.	12. Окончательно затяните болты равномерно, вворачивая каждый болт по одному обороту ключа и поочередно переходя от болта к болту по диаметру.

13. Снимите оправку и установите коробку передач.

Видео про «Снятие и установка сцепления» для УАЗ 3163

Замена сцепления на УАЗ Patriot своими руками. Видеоинструкция

Замена сцепления УАЗ Патриот Iveco

Замена сцепления уаз патриот

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Регулировка

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

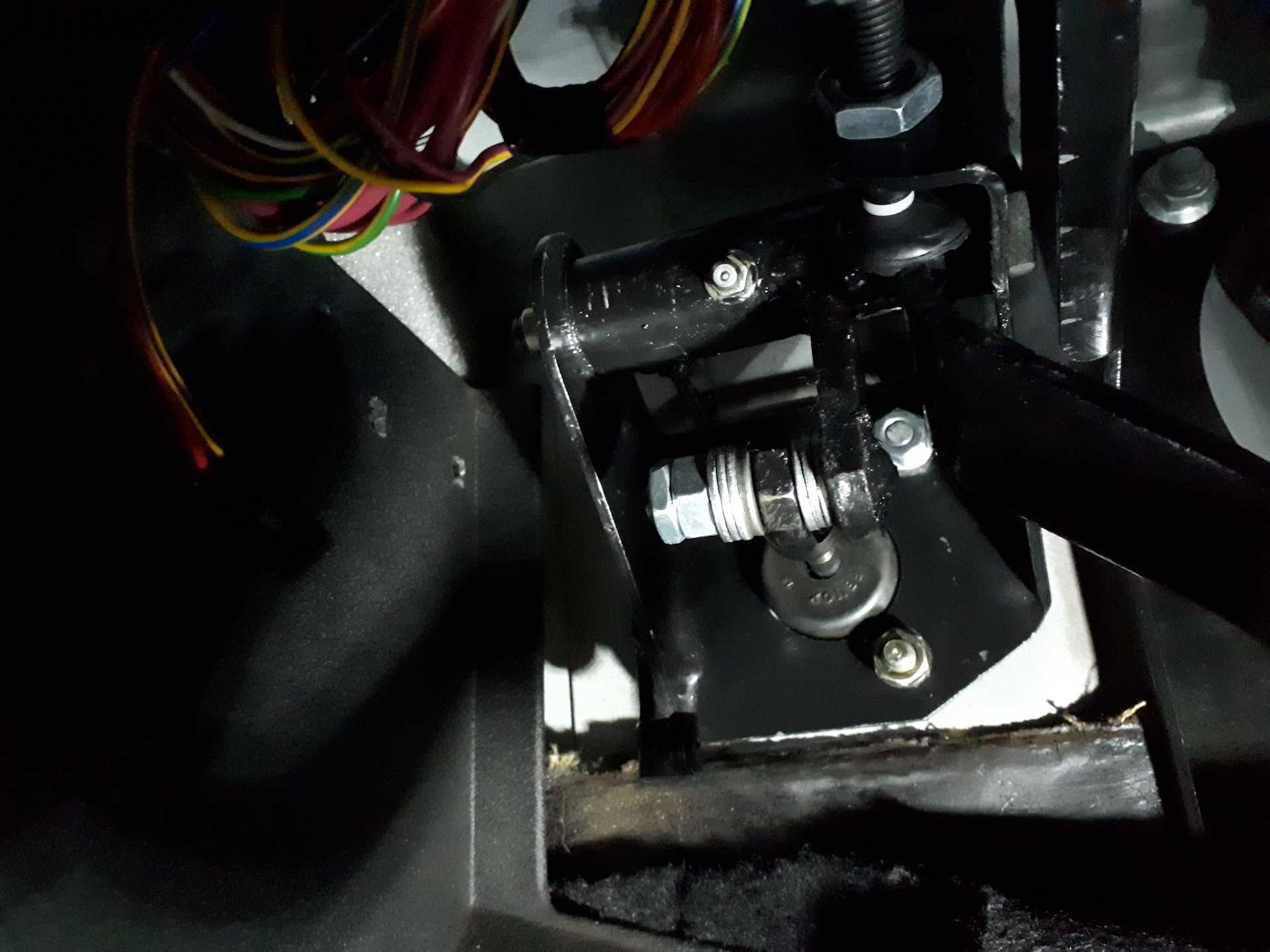

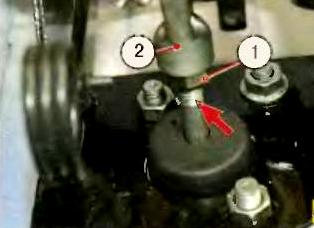

Регулировка хода педали осуществляется за счет изменения длины толкателя.

1. Толкатель отсоединяется от педали.
2. Ослабляется гайка узла толкателя.
3. Проушина поворачивается в соответствующую сторону, добиваясь нужного результата.
4. Затягивается гайка, толкатель подсоединяется обратно к педали.

Свободный ход педали регулировки не подлежит. Настраивается только полный ход, который должен быть в пределах от 13 до 17 сантиметров.

Замена сцепления УАЗ Патриот

Когда требуется регулировка механизма сцепления Патриота

Сцепление на рассматриваемом нами автомобиле, как и на другой любой современной машине – это один из важнейших. Если данный механический узел неисправен, то вы не сможете эксплуатировать УАЗ Патриот. Когда внедорожник эксплуатируется довольно активно, различные детали сцепления начинают приходить в негодность, а в некоторых случаях они нуждаются в регулировке

Важно грамотно использовать автомобиль, и его сцепление, тогда агрегат способен прослужить исправно 60-80-тыс. км пробега

Многие сейчас зададут вопрос: что значит, грамотно использовать автомобиль? Это значит, что необходимо регулярно производить профилактику, а также регулировку обозначенного нами механизма. Важно помнить, что на УАЗ Патриот непосредственно регулировка педали сцепления в обязательном порядке должна осуществляться или ежегодно, или же по пробегу через каждые 20-тыс. км.

Бывают и другие моменты, когда требуется регулировка агрегата: например, возник шум, или при полностью выжатой педали происходят рывки, при пробуксовке, когда у педали свободный ход достаточно маленький. В подобных случаях нужно произвести ремонт и профилактику, дабы выявить и устранить причины возникновения дефектов.

В чем заключается суть регулировки механизма? Требуется настроить величину непосредственно полного хода педали сцепления. Далеко не все знают, что свободным ходом педали является расстояние, обязательно которое педаль механизма проходит без какого-либо сопротивления

На UAZ Patriot так называемый свободный ход каким-то способом отрегулировать нет возможности, он получается всегда конструктивно, но важно знать, что он всегда равен ориентировочно 8-30мм

Основные признаки, когда необходима регулировка педали сцепления:

1. При выявлении, когда ведет сцепление.
2. При пробуксовке непосредственно на высоких оборотах.
3. Появились вибрации.

Рассматривая Патриот, у которого установлен 409 двигатель, мы указали все признаки, при которых требуется настройка механизма. Далее рассмотрим, как отрегулировать своими руками сцепление.

6.1.3 Возможные неисправности сцепления, их причины и способы устранения УАЗ 3163 Патриот

6.1.2. Возможные неисправности сцепления, их причины и способы
устранения

Причина неисправности	Метод устранения
Сцепление не полностью выключается (сцепление «ведет»)
1. Увеличен свободный ход пе­дали сцепления (свыше 55 мм)	1. Отрегулируйте, как описано в статье «Приводы выключения сцепления»
Деформирован ведомый диск В систему гидропривода по­пал воздух Разрушены детали ведомого диска	Выправьте или замените диск Прокачайте систему Замените диск
Заедает ступица ведомого диска на шлицах первичного вала Не лежат в одной плоскости, параллельной плоскости махо­вика, оттяжные рычаги нажим­ного диска	Устраните причину заедания (заусенцы, грязь, забоины и т.д.) Разберите сцепление и от­регулируйте положение оттяж­ных рычагов
Увеличены зазоры в приводе сцепления Не отрегулирован полный ход педали сцепления	Замените изношенные де­тали Отрегулировать
Сцепление не полностью включается при отпущенной педали (сцепление «буксует»)
1. Отсутствует свободный ход педали сцепления	1. Отрегулируйте привод вы­ключения сцепления
2. Заедает механизм переме­щения нажимного диска	2. Устраните причину заедания или замените диск
3. Снижение усилия или по­ломка нажимных пружин	3. Замените нажимные пружины
4. Замасливание дисков (по­верхностей трения)	4. Промойте диски и накладки бензином и протрите их насухо
Перегрев сцепления вслед­ствие длительного буксования Засорение компенсацион­ного отверстия главного ци­линдра привода выключения сцепления	Дайте сцеплению остыть Прочистите компенсацион­ное отверстие и смените жид­кость, если она загрязнилась
Неплавное включение сцепления (с рывками и вибрациями)
Замасливание и прихваты­вание дисков (поверхностей трения) Износ фрикционных накла­док до заклепок	Замените фрикционные на­кладки или промойте их в бен­зине и прошлифуйте мелкой шлифовальной шкуркой для снятия выступающих неровно­стей. Такой же шкуркой зачис­тите поверхности маховика и нажимного диска. Устраните причину замасливания. Замените фрикционные на­кладки
3. Не лежат в одной плоскости, параллельной плоскости махо­вика, оттяжные пружины на­жимного диска	3. Разберите сцепление и от­регулируйте положение оттяж­ных рычагов
Шумы в сцеплении (при нажатии на педаль)
Изношен подшипник сцепле­ния или в нем нет смазки	Смажьте подшипник. Если шум не исчезнет, замените под­шипник
Педаль сцепления не удерживается в верхнем положении
Поломка оттяжной пружины	Замените пружину

   ..

170

171




175



  ..
