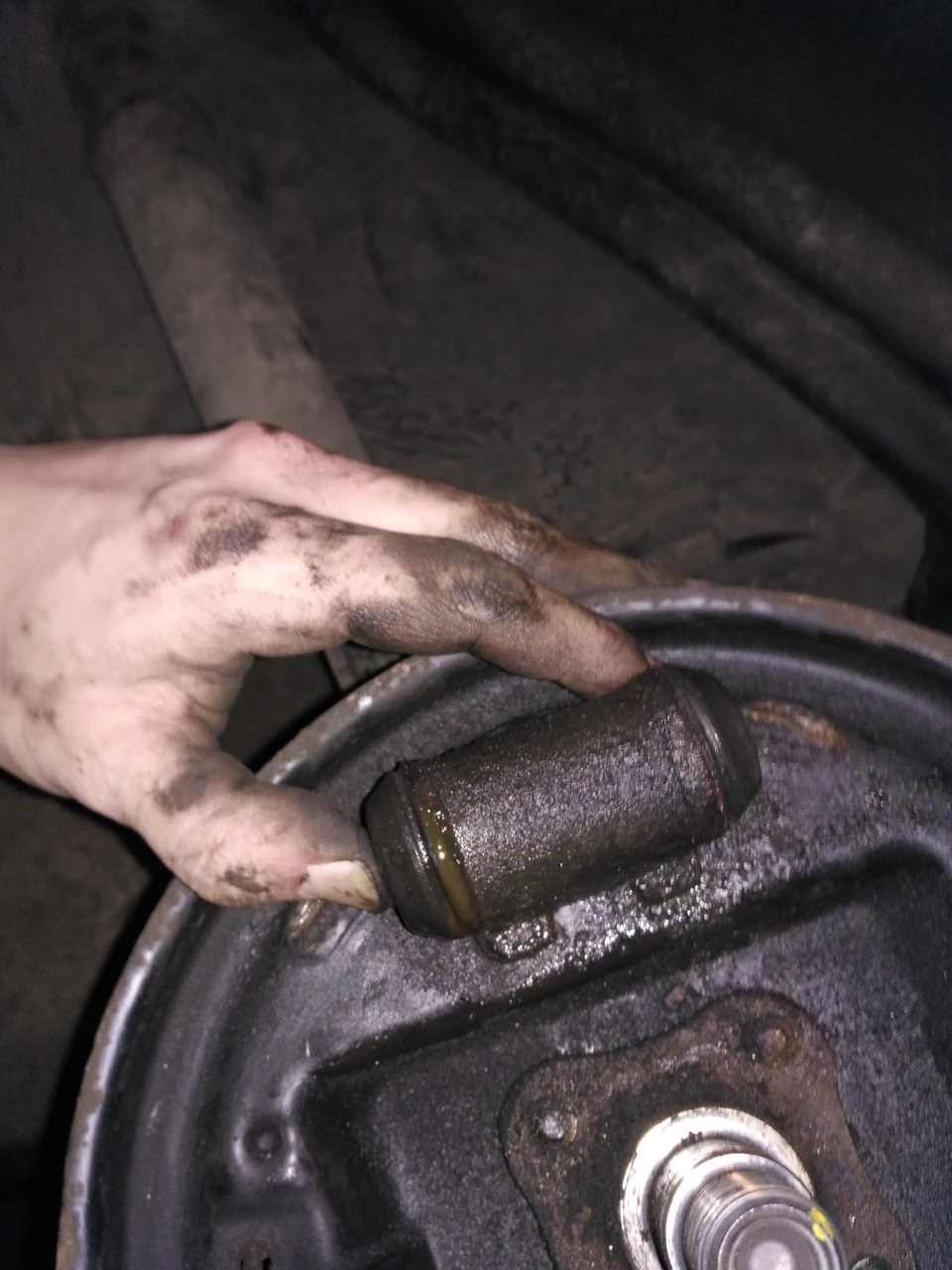

Замена заднего тормозного цилиндра renault logan

Какими еще могут быть проблемы

Если вышел из строя регулятор холостого хода, то часто признаками неисправности может быть работа двигателя с перебоями и наличие вибраций. Они могут быть пониженными, когда мотор глохнет, и повышенными, увеличивая расход топлива, машина дергается и наблюдается спад тяги. Подобная проблема возникает на всех модификациях данной линейки (с моторами 1.6 л на 16 клапанов и 1.4 л). Регулировка оборотов до нормы на Рено Логан выполняется за несколько действий.

Также наиболее часто неисправность для данной марки авто можно проследить по значительной вибрации кузова и салона седана и по большим затратам бензина. Машина на холостом ходу удерживает завышенные обороты, силовой агрегат работает скачками. Этот недуг существенно снижает управляемость машины Рено Логан, а ресурс двигателя будет вырабатываться быстрее.

В большинстве случаев, если неисправен датчик холостого хода, то проблема вызвана загрязнением дроссельной заслонки или же самого регулятора холостых оборотов. В этом случае необходимо очистить засоренные детали и регулярно проводить данную процедуру в целях профилактики.

Замена колодок

Начнем работу по замене на Renault Logan 1.4, конечно же, своими руками. Посмотрите видео инструкцию в интернете для наглядного представления.

1. Для начала автомобиль необходимо зафиксировать на определенной высоте, для этого нужно использовать автомобильный подъемник. Если подъемника у вас нет, воспользуйтесь стандартным домкратом вашего автомобиля.
2. Снимите переднее колесо, демонтируйте фиксирующую скобу, находящуюся на суппорте.
3. Открутите направляющие тормозного механизма, после чего вдавите поршень суппорта до упора.
4. Демонтируйте старые колодки Логан, после чего произведите очистку системы всего механизма и установите новые детали.
5. Во избежание посторонних звуков, наружную часть колодок необходимо смазать специальной смазкой, обладающей высокотемпературными свойствами.
6. Установите суппорт Renault Logan на место и закрутите болты направляющих, преждевременно смазав движущиеся детали.
7. Произведите монтаж опорной пластины переднего суппорта, после чего можно устанавливать колесо.

Операцию по замене колодок можно считать завершенной, после чего переходим на другую сторону.

1. Если делается замена задних Логан, необходимо использовать специальный инструмент.
2. Снимите суппорт из направляющих, после чего специальным приспособлением произведите вкручивание поршня.

1. Отверстия на поршне должны быть расположены в горизонтальной плоскости относительно самого автомобиля, это нужно для фиксации колодок.

Остальные операции являются абсолютно идентичными передним.

Замена регулятора тормозных сил Renault Logan

На болтик я одел кусочек трубки для большей похожести на штатную направляющую, свободный конец которого закрыл винтиком для защиты от коррозии.

Пример течи распределителя задних тормозов (колдуна)

Перед тем как отсоединить тормозные трубки от регулятора давления, помечаем .

Принцип работы этой системы следующий:

Я Вас предупреждаю, что категорически запрещено вносить какие-либо изменения в тормозную а также рулевую системы автомобиля! Когда торможение слишком интенсивноепопа машины задираетсяНа самом деле он работает постоянно. И цель его работы в том,чтобы при увеличении загрузки автомобиля увеличивалась эффективность задних тормозных механизмов.

Регулировка колдуна на Рено Логан

Контроллер простил моей машине такую оплошность, сделав отметку о прохождении ТО, а мне посоветовал обратиться в сервисную службу для устранения проблемы, заметив, что он в третий раз видит RENAULT LOGAN на линии ТО и все показывают неутешительный результат по замеру усилия торможения гидравлической системы на задней оси.

Далее я питал надежды, что постепенно колодки притрутся и все нормализуется , но прошло уже 2 года, я несколько раз пробовал удлинять тягу "колдуна" и неумолимо надвигалась пора вновь проходить ТО, а тормоза на задней оси так и не хотели проявляться. Это легко тестировалось на участке дороги перед гаражом где есть возможность затормозить так, что передние колеса будут на асфальте, а задние — на песке.

Так вот передние просто визжали по асфальту в то время, как задние в это же время отказывались блокироваться на песке, оставляя ровный рисунок протектора. Мне не требовалось загонять машину на стенд, чтобы понять, что задних тормозов практически нет!

Популярные статьи

Знакомые даже высказывали предположение о наличии воздуха в заднем контуре гидросистемы, но тут у меня были сомнения. К этому времени, я уже несколько раз встречал в интернете упоминания о слабых тормозах на задней оси Логанов не оборудованных ABS.

Такие обстоятельства вынуждали выяснять и устранять причину. Первое, с чего я начал, это подложил между коромыслом колдуна и пластмассовой втулкой тяги к тому времени вытянутой на максимум , в качестве дополнительной "шайбы" гайки "на 17".

И вот первый пробное торможение показывает о появлении скромно сказано торможения на задней оси. Да не просто торможения, а такого-же визга на асфальте, как передней оси.

Вот и доказательство, что задняя гидравлическая система не содержит воздуха. Решение моей проблемы в удлинении тяги и возможности плавной и удобной регулировки ее длины.

Далее он был лишен головы, и подвергнут истязанию на изгиб в гаражных воротах в металлической коробке которых, было просверлено отверстие, чуть большего диаметра дюбеля.

Если мне не изменяет память, диаметр отверстия — 6 мм. Далее 2 изгиба, первым — малый, а затем и тот который более 90 град. Надо отметить, что у дюбеля диаметр стержня немного меньше диаметра штатной тяги. Поэтому для плотного закрепления его во втулке, которая фиксируется на заднем мосту, на стержень дюбеля вместе фиксации во втулке на него был натянут подходящий кембрик и он очень плотно вошел во втулку на заднем мосту.

Втулка была предварительно снята с моста вместе с штатной тягой, Для снятия втулки необходимо повернуть тягу вперед, предварительно разъединив тягу и верхнюю втулку ту, которая со стороны коромысла "колдуна". Основная рабочая тормозная система состоит из двух контуров с Х-образным диагональным соединением передних и задних тормозных механизмов.

Create an account or sign in to comment

В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.

Х-образный диагональный тормозной контур на автомобилях с клапаном ограничения давления в зависимости от нагрузки показан на рисунке слева.

Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость.

Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки "min" и "max" для визуального контроля уровня жидкости. Принцип работы этой системы следующий: Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы ABS.

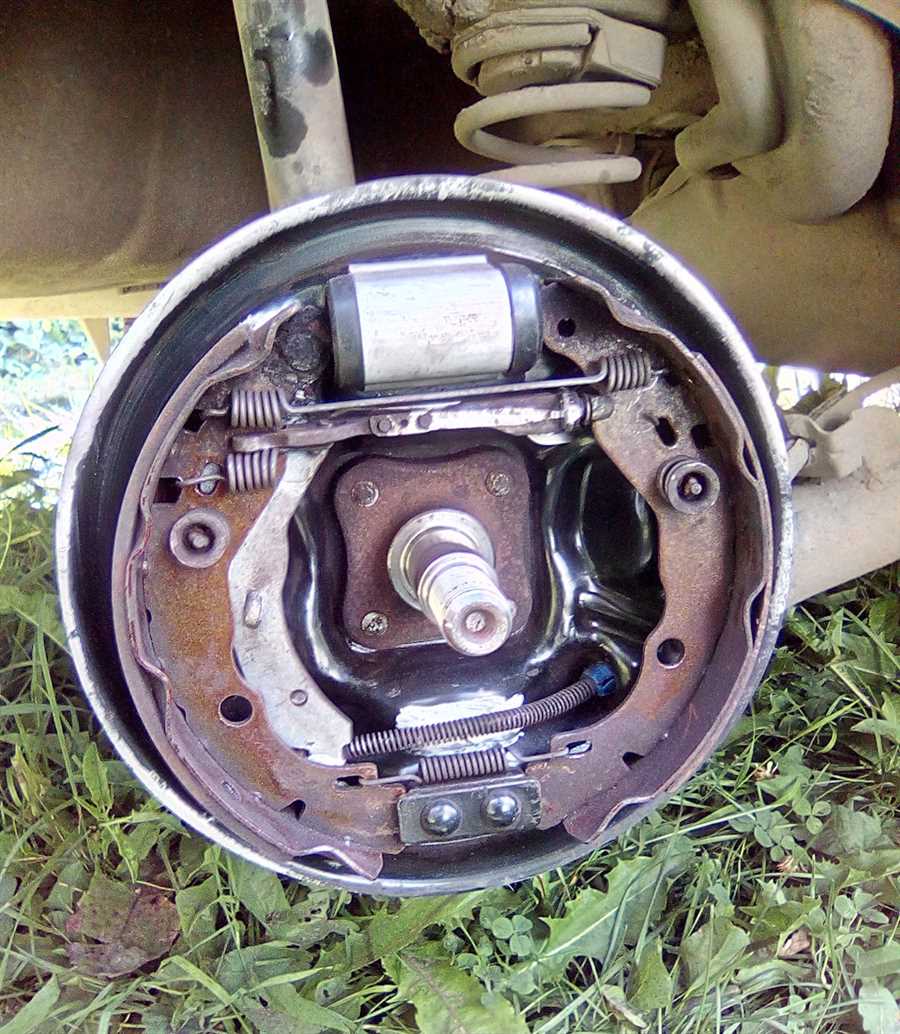

Замена задних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра! Очищаем детали тормозного механизма от загрязнений. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра! Очищаем детали тормозного механизма от загрязнений. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки. Отводим верхний конец передней колодки от рабочего цилиндра…

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки. Отводим верхний конец передней колодки от рабочего цилиндра…

Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.

Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок. Для изменения длины распорной планки…

Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок. Для изменения длины распорной планки…

…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая)

…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая)

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая). Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. Регулируем стояночный тормоз. Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

• Замена распылителей насос форсунок volkswagen



• Замена пыльника внутреннего шруса тойота харриер



• Установка проставок для увеличения колеи на ваз



• Замена рулевых тяг киа спектра



• Замена генератора шкода октавия а7

Проверка правильности установки

После того, как вы заменили задний тормозной цилиндр на Рено Логан, важно убедиться в правильности установки и функциональности новой детали. Для этого выполните следующие шаги:

1. Визуальный осмотр

Внимательно осмотрите место установки нового цилиндра и окружающую его область. Убедитесь, что задний тормозной цилиндр правильно присоединен к тормозным трубкам и не имеет видимых повреждений или утечек. Проверьте правильность установки всех соединений и крепежных элементов.

2. Тестирование тормозной системы

После осмотра произведите тестирование тормозной системы Рено Логан, чтобы убедиться в ее исправности и правильной работе нового заднего тормозного цилиндра. Постепенно нажмите на педаль тормоза и проверьте, что тормозная система реагирует на нажатие и останавливает автомобиль без задержек и посторонних звуков

Также обратите внимание на путь торможения и симметрию торможения между задними колесами

В случае обнаружения неисправностей или неправильной работы тормозной системы, необходимо немедленно обратиться к специалисту. Не эксплуатируйте автомобиль до тех пор, пока не устранены все проблемы, связанные с задним тормозным цилиндром.

Правильная замена заднего тормозного цилиндра на Рено Логан обеспечит безопасность водителя и пассажиров, а также эффективность работы тормозной системы автомобиля. Внимательно следуйте инструкции и при необходимости обратитесь к руководству пользователя или квалифицированному механику для получения дополнительной информации.

Как заменить тормозной диск на «Калине» своими руками

Проверять тормозную систему на авто нужно регулярно. Выявленные факторы износа показывают, что нужна замена тормозных дисков на «Калина»-1 своими руками, если есть опыт, или у специалиста.

От работы тормозной системы автомобиля зависит безопасное вождение машины. Замена тормозных дисков на «Калине» проводится по степени их износа. В процессе движения тормоза не работают, но когда водитель нажимает педаль, тормозные колодки прижимаются к диску, происходит торможение. За счет трения появляется износ металлического изделия. Дефекты в нем также влияют на работу системы торможения авто.

Как проверить работоспособность тормозных дисков

Проверять тормозную систему на авто нужно регулярно. Выявленные факторы износа показывают, что нужна замена тормозных дисков на «Калина»-1 своими руками, если есть опыт, или у специалиста.

Тормозная система авто Лада Калина имеет 2 контура, они расположены по диагонали. Переднее правое колесо связано с левым задним колесом – это один контур. Переднее левое колесо связано с правым задним колесом – это второй контур. Конструкция уменьшает вероятность полного выхода из строя тормозов машины.

Давление корректируется гидроприводом задних колес. На приборной панели есть сигнальная лампочка об уровне тормозной жидкости в бачке. Каждый контур состоит из механизмов и устройств, клапанов. Выход из рабочего состояния одного контура, второй будет работать. Тормозить машина будет, но не так эффективно.

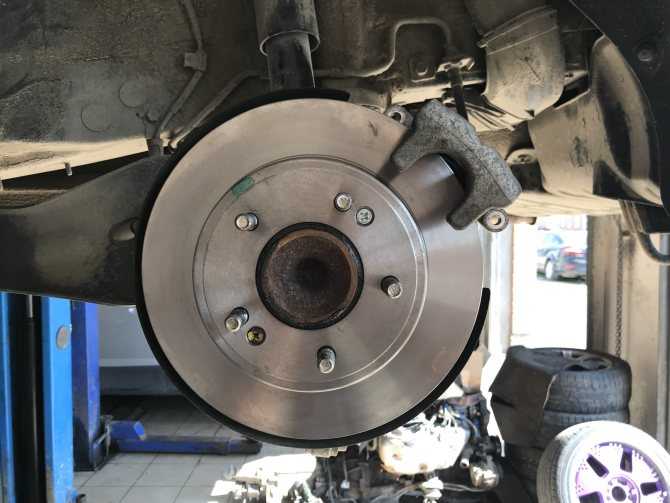

Задние тормозные диски на «Ладе Калине»

Перечень условий и неисправностей авто отражается в п.п.1.1 правил эксплуатации машины. В нем есть порядок проверки тормозов. Указывается, что длина тормозного пути не должна превышать 12 метров, когда машина едет на скорости 40 км/час, и педаль тормоза нажимается один раз.

1. Разгоняем авто до скорости 40 км/час.
2. Нажимаем на тормоз, педаль полностью утапливается в пол, удерживаем ее до остановки машины.
3. Рулеткой замеряем тормозной путь.
4. Если длина его больше 12 метров, система тормозов нуждается в осмотре и ремонте.
5. Тест делается в одну сторону дороги, а затем в другую, для сравнения показателей.

Определили, что надо проверить тормоза, как это делается на авто “Лада Калина”:

1. Ставим машину на «яму».
2. Для осмотра колодок надо снять передние колеса.
3. Для осмотра левого тормозного узла руль полностью «выворачиваем» влево, а для осмотра правого узла делаем поворот руля до «упора» вправо.
4. Подвижная скоба суппорта имеет смотровое окно, через него видны тормозные колодки и накладки, определяем их толщину.

Регулярность проведения осмотра системы тормозов записаны в инструкции ТО автомобиля, но тормоза надо проверять перед каждым выездом на трассу

Антиблокировочный узел распределяет тормозное усилие по осям авто, это важно при торможении, входя в поворот

В каком случае меняются тормозные диски

В промежуток времени между проведением ТО владелец машины следит за ее состоянием. Замена передних тормозных дисков на «Калина»-1 делается после определения критического износа. Тормозные диски меняются парно.

Есть 3 причины замены ТД (тормозного диска) – критический износ ТД, деформация как следствие перегрева, механическая поломка диска. ТК (тормозная колодка) – это основной расходный элемент в системе торможения авто. Диск также не может быть вечным, он стирается за какой-то промежуток времени.

Стертый тормозной диск

Признаки износа ТД по поведению авто:

• появление вибрации кузова машины и на руле, в процессе торможения;
• посторонний шум, скрежет, идет от передней пары колес;
• машина тормозит рывками.

Осматриваем автомобиль визуально, при снятом колесе и узле торможения:

• есть или нет искривления ТД;
• глубокие выемки на ТД;
• треснутый или нет диск.

Износ диска обычно происходит от длительной его эксплуатации, он может раскрошиться и разрушиться по краям. Он может неравномерно изнашиваться, когда несвоевременно меняются ТК. Металлические детали тормозного узла: колодок, суппорта, имеют контакт с ТД, оставляют глубокие царапины (борозды) на нем.

Езда в горной местности характеризуется длительными спусками. Максимальная нагрузка на тормоза. Перегрев ТД чреват:

• Деформацией ТД, проявляется вибрациями автомобиля.
• Работой ТК, перегрев влияет на фрикционное покрытие.
• Неправильной работой суппорта, смазка теряет вязкость вследствие нагрева, выходят из строя резиновые детали суппорта.

Какие бывают поломки?

Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.

Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Тормозной барабан на Рено Логан следует снимать в случаях его износа либо повреждения, подмены тормозных цилиндров либо колодок, также для диагностики общего состояния тормозной системы.

Подготовительный этап

Для того, чтоб приступить конкретно к снятию, нужно провести несколько предварительных работ:

• Поставить автомобиль на ровненький участок земли.
• Включить 1-ю передачу.
• Поставить под фронтальные колёса противооткатные упоры.
• Отключить стояночный тормоз.
• Снять колесо.

Снимаем колесо и лицезреем наш заржавелый тормозной барабан

Нам потребуется

После того как автомобиль подготовлен, нужно подобрать весь нужный инструмент:

Зависимо от поставленных вами задач, для выполнения работ может потребоваться так же:

• Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
• Штангенциркуль (для замера степени износа тормозного барабана).

Приступаем к работе

Когда всё будет приготовлено, можно приступать к работе.

1. При помощи плоской отвёртки необходимо поддеть и снять защитный колпачок ступицы.

Как снять тормозной барабан на рено логан.

как снять задний тормозной барабан в обыденных критериях, без съемника, используя средства находящиеся под рукой в гараже

Съемник заднего тормозного барабана своими руками Logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Установка тормозного барабана

Аналогичный порядок работ, проделываем с обратной стороны. Порядок сборки барабана происходит строго в оборотной последовательности.

После окончания работ нужно проверить регулировку ручного тормоза. Для этого включите ручник и поглядите качество его работы.

Подготовка инструментов и запчастей для замены заднего тормозного цилиндра Рено Логан

Перед началом замены заднего тормозного цилиндра Рено Логан необходимо подготовить все необходимые инструменты и запчасти. Это поможет сэкономить время и избежать проблем во время процесса замены.

Инструменты

• Набор ключей и торцевых головок
• Отвертки разных размеров
• Молоток
• Клин
• Тормозной ключ или трубка
• Гидравлический домкрат
• Стойки или подставки
• Ключ для воздушного фильтра (если необходимо снять)

Запчасти

• Новый задний тормозной цилиндр Рено Логан
• Тормозная жидкость
• Новые тормозные колодки
• Прокладки и уплотнители (если необходимо заменить)

Убедитесь, что инструменты и запчасти готовы к использованию перед началом работы. Это позволит вам более эффективно выполнять задачи и ускорит процесс замены заднего тормозного цилиндра на Рено Логан.

Ремонт и замена суппорта: подробная инструкция

Замена направляющих суппорта Рено Логан – непростая задача даже для автовладельцев с опытом ремонта. Мы настоятельно рекомендуем доверить дело специалистам, если вы чувствуете неуверенность в собственных силах. В противном случае, приступайте к ремонту, следуя описанному далее алгоритму:

1. Подготовьте необходимый набор инструментов. Мы описали его в предыдущем пункте.
2. Пока автомобиль находится на земле, а его колеса – под давлением от массы транспортного средства, снимайте болты. Затем используйте домкрат, чтобы поднять рабочую сторону авто.
3. Выжмите педаль тормоза и зафиксируйте ее в положении «в пол». Если под рукой нет подходящего груза, попросите помощи товарища.
4. Полностью снимите тормозные колодки и частично тормозной шланг системы. Сорвите его, но не полностью. Колодки крепятся на 13 мм болты, поэтому воспользуйтесь заготовленным ключом на «13».
5. При помощи торцевого ключа на «18» снимите два болта, которые удерживают суппорт. Откручивание данного элемента часто вызывает сложности, поэтому используйте подготовленную трубу. Она выступит в качестве рычага.
6. Суппорт в купе с тормозным диском подлежит демонтажу. Если речь идет о ремонте суппортов Рено Логан, тормозной шланг можно оставить на месте, лишь убрав в сторону. При замене суппорта снимите шланг. Его предстоит заменить в комплексе.
7. При замене также не помешает прокачать тормозную систему. Под «прокачкой» понимается очистка системы от отработки и замена тормозной жидкости. В разделе о Рено Логан вы найдете подробную инструкцию, как это сделать.
8. Если суппорт сохранил удовлетворительный внешний вид, а его поломка подлежит починке, следуйте следующим этапам:
   1. Удалите манжету поршня суппорта.
   2. Установите между поршнем и кожухом колодку из бруса. После того как упор установлен, надавите с усилием на поршень, чтобы демонтировать его.
   3. Элементы в разобранном виде подлежать внимательному осмотру. Повреждения на внешней или внутренней стороне вынуждают вас выполнить замену суппорта. Если все в порядке – продолжайте работу.
   4. Из углубления в цилиндре нужно достать уплотнители.
   5. Приготовьте этиловый спирт и глубокую посудину, которую не жалко. В ней вам предстоит отмыть деталь от грязи, накипи масла и пр. загрязнений.
   6. Верните в цилиндр новый уплотнитель, а затем – манжету.
   7. Когда начнете проводить обратную сборку механизма, протрите все детали смазкой направляющих суппорта Рено Логан жидкостью для лучшего хода.

На этой ноте ремонт и работы по замене суппорта считаются оконченным. Все, что остается сделать, это провести сборку механизма. Для этого потребуется:

1. Верните на место трубку тормозной системы к суппорту.
2. Снимите груз с педали тормоза или попросите товарища отпустить ее.
3. Ослабьте давление на штуцер, чтобы тормозная жидкость отправилась по трубке. Когда давление в герметичной системе нормализуется, проверните штуцер.
4. Верните суппорт в положение на ступицу, после чего затяните все крепежные болты.
5. Установите в горизонтально-параллельное положение тормозные колодки.
6. Установите на место колеса и спустите автомобиль с домкрата.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.

С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».

Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.

Снимаем барабан (на фото используется съёмник барабана)

Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).

Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.

И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник). Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник). Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)
