Как отрегулировать ручной тормоз на рено логан

Как поменять трос ручника

В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности. Сам же процесс замены выглядит так:

1. Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.
2. После этого установите заднюю часть автомобиля, .
3. Теперь на обоих колёсах демонтируйте заднюю тормозную колодку, сняв с неё специальные стяжные пружины.
4. Далее, с рычага привода колодки нужно снять наконечник троса — это удастся сделать только после того, как вы отожмёте вперёд пружину, воспользовавшись плоскогубцами.
5. После проделанных выше действий сдавите плоскогубцами фиксирующий элемент защитной оболочки и извлеките трос из отверстия в щитке тормозного механизма.
6. Защитные оболочки левого и правого тросов дополнительно фиксируются при помощи специальных держателей, расположенных на рычаге балки — извлеките их.
7. Далее, немного втянув тросы привода в салон машины, выведите их наконечники из пазов уравнителя.
8. Теперь переместитесь под днище автомобиля и вытяните тросы из отверстия в основании кузова.

Французский седан Renault Logan уже выпускается 10 лет. За это время численность данной марки авто по всему миру, с учетом нашей страны, составляет более 500 тыс. единиц. Хотя машина заслужила статус надежного и функционального автомобиля, но и она периодически требует ремонта. В случае значительной проблемы с авто потребуется помощь профессиональных мастеров. Если же неисправность не глобальная, например, обрыв троса и соответственно замена тросика ручника, или регулировка стояночного тормоза на Рено Логан, то ее можно устранить самостоятельно.

В случае, если вы новичок в сфере ремонтных работ и не имеете опыта и не знаете как происходит замена троса ручника, то прочитав, нижеприведенную инструкцию, и посмотрев видео, вы сможете решить эту задачу без проблем. Но прежде производится проверка работоспособности ручного тормоза, чтобы определить целесообразность его регулировки, или к примеру, чтобы выявить, нужна ли замена тросика ручника. Процедура выполняется на запущенном моторе. При этом, рукоятка ручника должна быть переведена до упора в нижнее положение. После чего производится несколько нажатий на педаль тормоза. Затем двигатель останавливается, а машина подымается домкратом, так чтобы колеса задней оси были вывешены. После перевода ручника на 5-7 щелчком задние шасси должны быть заблокированы. В случае, свободного вращение задних колес, следует проводить регулировку.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

• Протягивайте тросик до шестого щелчка.
• Убедитесь в результате.
• Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

• Демонтируйте заглушку с облицовочной части тоннеля.
• Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

• Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
• Опускайте ручной тормоз вниз.

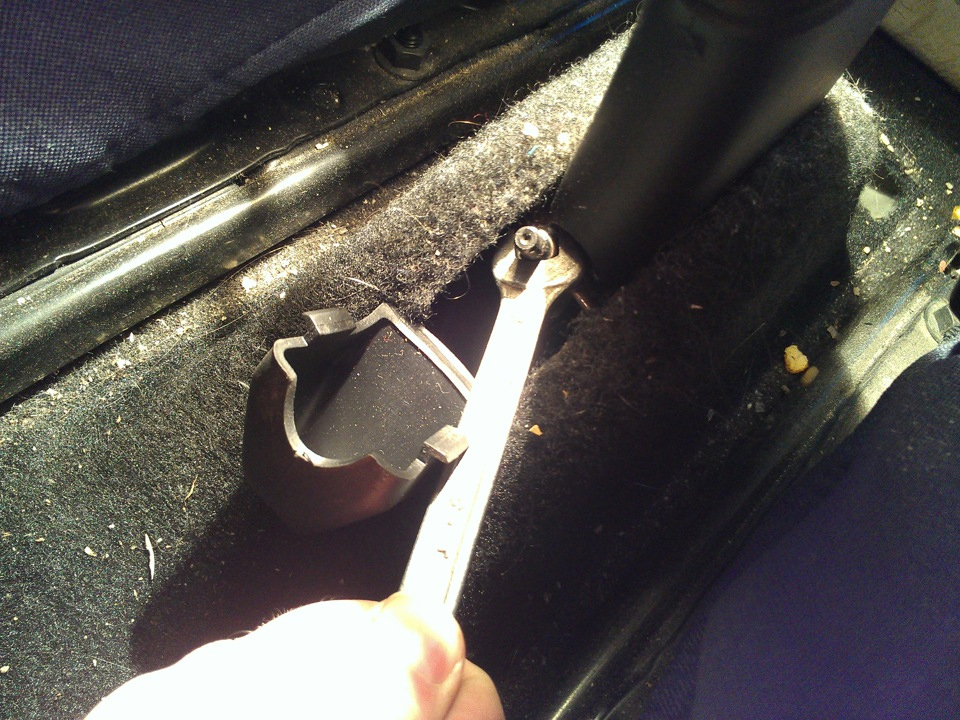

• Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
• Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
• Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

• Контролируйте уровень тормозной жидкости.
• Проверьте и поменяйте колодки на передних колесах.
• Проверьте и поменяйте барабан на задних колесах.
• Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Настройка ручника своими руками

В отличие от многих отечественных автомобилей регулировка ручника на автомобиле Рено Логан не требует поднятия автомобиля и работы под его днищем — подтягивать трос следует непосредственно из салона машины. Но для начала необходимо добраться до регулировочного механизма, демонтировав облицовку тоннеля пола. Для этого вам понадобится ключ TORX T20 и отвёртка с плоским лезвием.

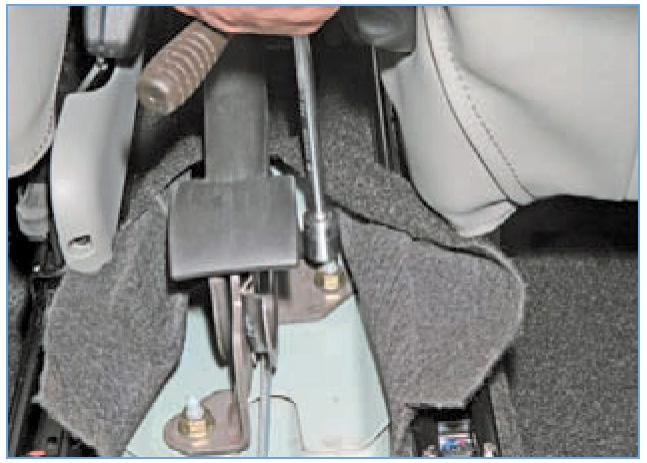

Сначала ключом TORX T20 выверните винт в задней части облицовки — он скрыт под специальной заглушкой, которую можно открыть, воспользовавшись отвёрткой. После этого заднюю часть можно сдвинуть вперёд и снять. Получив доступ к регулировочному механизму ручного тормоза, вооружитесь гаечным ключом на «13» и воспользуйтесь следующей инструкцией, которая расскажет, как подтянуть ручник на Рено Логан:

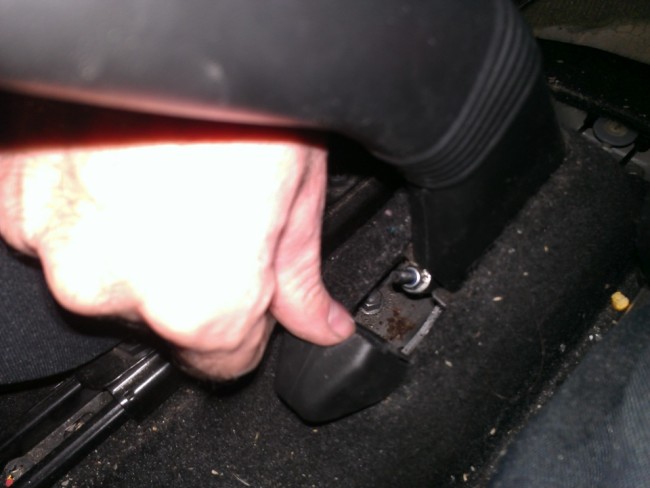

1. Регулировочный узел скрыт под небольшой заглушкой, которую следует откинуть вперёд, предварительно нажав на неё, чтобы вывести из зацепления.
2. Далее, подтяните или уменьшите натяжение троса ручника поворотом регулировочной гайки в ту или иную сторону. При этом рычаг должен находиться в нерабочем положении (опущенным до упора). После каждых пол-оборота гайки проверяйте ход рычага, чтобы добиться нужного количества щелчков механизма (оптимально 5–7).
3. После этого необходимо вывесить задние колёса, установив автомобиль на опоры, и проверить, не препятствуют ли тормозные колодки вращению каждого колеса при опущенном рычаге. Если всё в порядке, значит, ручной тормоз настроен правильно и можно заглушку вместе с облицовкой тоннеля пола устанавливать на место.

Из этого руководства вы узнали, как отрегулировать ручной тормоз на Рено Логан, но после подтяжки троса необходимо также проверить, насколько эффективно функционирует система ручной блокировки задних колёс. Проводится этот тест на участке дороги с уклоном 25% или на соответствующей эстакаде. Просто поставьте машину на ручник и убедитесь, что она под таким уклоном будет оставаться неподвижной. Если же стояночный тормоз недостаточно эффективен или вовсе не держит, несмотря на правильно выполненную регулировку, то, вероятно, тросы слишком сильно растянулись или повреждены. В любом случае здесь потребуется замена.

Что нужно знать о гайке для регулировки?

Главный элемент механизма ручного тормоза — гайка для регулирования. Именно с ее помощью производится настройка системы и ее приведение в работоспособное состояние. Но учтите, что гайку можно только закручивать, а выкручивать ее запрещено. С чем же это связано?

Гайка для регулирования ручника является самоконтрящейся. Другого устройства для настройки ручного тормоза в Рено Логан не предусмотрено. Чтобы подтянуть ручник, требуется прокручивать гайку в правую сторону. В случае обратного прокручивания тросик, наоборот, ослабнет, а само устройство перестанет фиксировать авто. Но последний вариант исключен, ведь гайка является самоконтрящейся. Это значит, что ее вращение возможно только в одну сторону. Следовательно, в процессе регулировки послабить тросик ручного тормоза не получится.

Подготовка к работе

Сразу оговоримся: процедура подтягивания троса тормоза на Рено Сандеро не занимает много времени и требует минимум инструмента. Самое главное — аккуратно демонтировать пластиковые детали и кожухи, нечаянно их не повредив. Чтобы провести эту несложную процедуру, нам понадобится:

• Ключ на 10;
• Плоская отвертка;
• Отвертка «звездочка» типа Т20.

Ключ должен быть рожковым, поскольку при работе будет крайне мало места для «маневра» и нужно, чтобы используемый инструмент был как можно более компактным, что хорошо заметно на видео. Отвертку желательно предварительно обмотать скотчем или изолентой.

Этот инструмент нужен, чтобы поддевать и без того хрупкие пластиковые детали, поэтому важно, чтобы острые металлические грани не царапали и ломали этот мягкий материал

Особое внимание стоит уделить очистке от грязи и пыли: если при разборке внутрь механизма нечаянно попадут инородные частицы, это может привести к выходу его из строя и неправильной работе

Что, если не помогло?

Если механизм на вашем Рено отрегулирован, но по-прежнему отказывается работать, проблему стоит искать в неисправности самого механизма. Чаще всего неисправность лежит в части механизма, которая производит сведение и разведение колодок.

Ручной тормоз Рено Логан — специальный механизм, обеспечивающий надежную фиксацию задних колес автомобиля. Несмотря на точность настройки, ручник иногда требует регулировки, что гарантирует его эффективную работу. Многие автовладельцы для решения вопроса обращаются к специалистам. На самом деле, такая работа с легкостью делается и своими руками. Как подтянуть ручник на Рено Логан? Какие особенности этой работы должны быть учтены? Рассмотрим такие моменты подробнее.

Как поменять трос ручника

В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности. Сам же процесс замены выглядит так:

1. Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.
2. После этого установите заднюю часть автомобиля, .
3. Теперь на обоих колёсах демонтируйте заднюю тормозную колодку, сняв с неё специальные стяжные пружины.
4. Далее, с рычага привода колодки нужно снять наконечник троса — это удастся сделать только после того, как вы отожмёте вперёд пружину, воспользовавшись плоскогубцами.
5. После проделанных выше действий сдавите плоскогубцами фиксирующий элемент защитной оболочки и извлеките трос из отверстия в щитке тормозного механизма.
6. Защитные оболочки левого и правого тросов дополнительно фиксируются при помощи специальных держателей, расположенных на рычаге балки — извлеките их.
7. Далее, немного втянув тросы привода в салон машины, выведите их наконечники из пазов уравнителя.
8. Теперь переместитесь под днище автомобиля и вытяните тросы из отверстия в основании кузова.

Периодически возникает необходимость подтянуть . Это обуславливается тем, что при частом использовании и постепенном износе колодок, натянутый трос тормоза ослабевает. Сегодня вы узнаете, как устранить проблему с «ручником» за пару минут, не прибегая к помощи автомеханика и не потратив на это ни копейки.

Основной этап

Если разборка тоннеля и подтяжка троса производится впервые, нужно иметь в виду, что пластик будет сниматься с трудом. Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить.

Работа начинается со снятия центрального тоннеля. С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой. Под крышечкой находится болт типа «звездочка», который легко откручивается при помощи отвертки, подготовленной на предыдущем этапе.

Открутив болт, можно снять сам тоннель. Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.

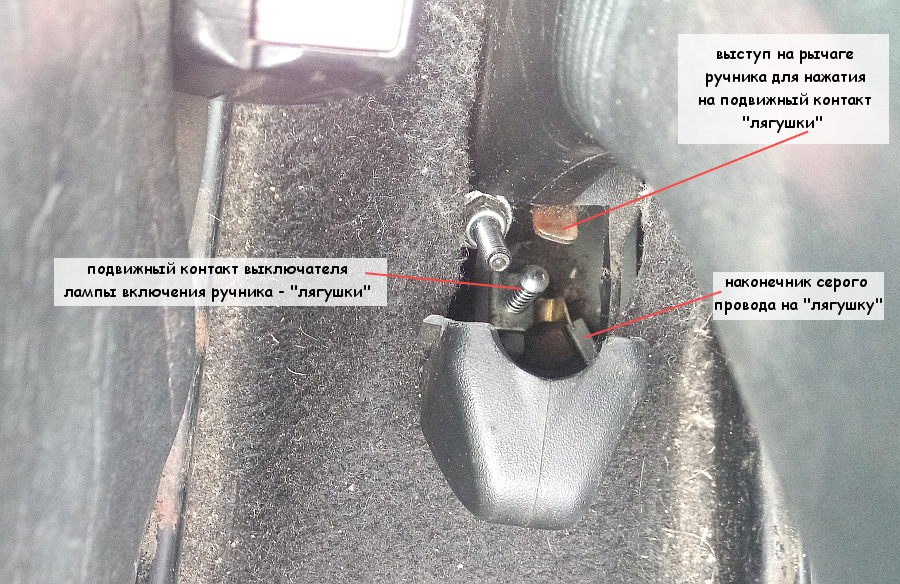

Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.

Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: чрезмерный натяг троса приведет к преждевременному износу механизмов и слишком большому усилию, требуемому для его активации.

Сборка производится в порядке, обратном описанной процедуре. Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его.

Как самостоятельно отрегулировать трос стояночного тормоза?

Как подтянуть ручник на Рено Логан? Довольно популярный, а главное – актуальный вопрос. Сегодня намного выгодней проводить всю работу с автомобилем за счет собственных усилий. Но, прежде чем приступать непосредственно к самой регулировке, необходимо проверить предварительную работоспособность стояночного тормоза. Опытные автомобилисты и специалисты по ремонту авто рекомендуют проверять эффективность работы ручника спустя каждые 30 тысяч пройденных километров. Работоспособность проверяется следующим образом:

• Затягивается ручник до упора;
• Включается первая передача и плавно отпускается педаль сцепления;
• Если двигатель не заглох и машина начала катиться – на лицо неисправности в работе элемента тормозной системы.

Не смотря на то, что трос часто приходится полностью менять, в большинстве случаев весь регулировочный процесс сводится именно к его натяжке. В Renault Logan самоконтрящаяся гайка – единственный элемент, с помощью которого возможно провести всю работу по натяжке троса. Если гайку крутить влево, то натяжение должно ослабить, если вправо – увеличить. В идеале гайку нужно затянуть так, чтобы ход ручника составлял шесть щелчков. После чего автомобиль устанавливается на наклонной поверхности в 25 градусов и проверяется работоспособность стояночного тормоза. При необходимости устанавливается рычаг на пять щелчков, но не стоит понижать количество до четырёх. В противном случае задние колеса Renault Logan будут «прихватываться».

Регулировка ручного тормоза Рено Логан своими руками сводится к следующим действиям:

1. Снимается заглушка с облицовки тоннеля внутри салона автомобиля.
2. С помощью Torx Т20 откручиваются крепежные элементы.
3. Полностью демонтируется облицовка.
4. После чего необходимо обнаружить регулировочную гайку под кожухом.
5. Далее следует застопорить задние колёса Renault Logan.
6. С помощью ключа на «10» гайка поворачивается на половину одного оборота.
7. Затем следует проверить количество щелчков и установить оптимальное количество.

После того, как регулировка ручника Рено Логан полностью завершена, необходимо проверить безотказность работы элемента безопасности. Лучше всего для этого подходит эстакада или погрузочный пандус. Если найти оборудованные места не представляется возможным, применяется лёгкий способ проверки. Но, всё же, надо будет протестировать стояночный тормоз на склоне. Легкая проверка заключается в следующем: ручка переключения передач устанавливается в нейтральное положение и поднимается ручник. После чего необходимо за счет собственных усилий попытаться сдвинуть автомобиль

Если машина подвижна – важно заново натянуть трос, так как натяжки недостаточно для безопасной эксплуатации авто

По всему миру, и в нашей стране в том числе, составило более полумиллиона. Эта модель известная своей надёжностью и практичностью, но со временем и здесь возникают неисправности. Если поломка сложная, её устранение — задача для квалифицированного мастера. В случае же с мелкими ремонтными работами, такими как замена троса и регулировка ручника Рено Логан, без помощи специалиста можно обойтись.

Renault Logan — неприхотливый и несложный в обслуживании автомобиль

Даже если вам никогда раньше не приходилось заниматься восстановлением , это будет сделать несложно после прочтения нижеприведённого руководства. Но сначала необходимо проверить эффективность работы ручника, чтобы удостовериться, действительно ли он . Для этого запустите двигатель, установите рычаг ручного тормоза в крайнее нижнее положение и несколько раз нажмите на педаль тормоза. Теперь заглушите мотор и поднимите автомобиль на подъёмнике или вывесите его задние колёса, воспользовавшись домкратами. После того как вы установите рычаг на 5–7 щелчков механизма, колёса должны надёжно заблокироваться. Если же этого не происходит, следовательно, ручная тормозная система нуждается в регулировке.

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит , замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.
