Электрическая схема, электрооборудование и проводка ваз 2110

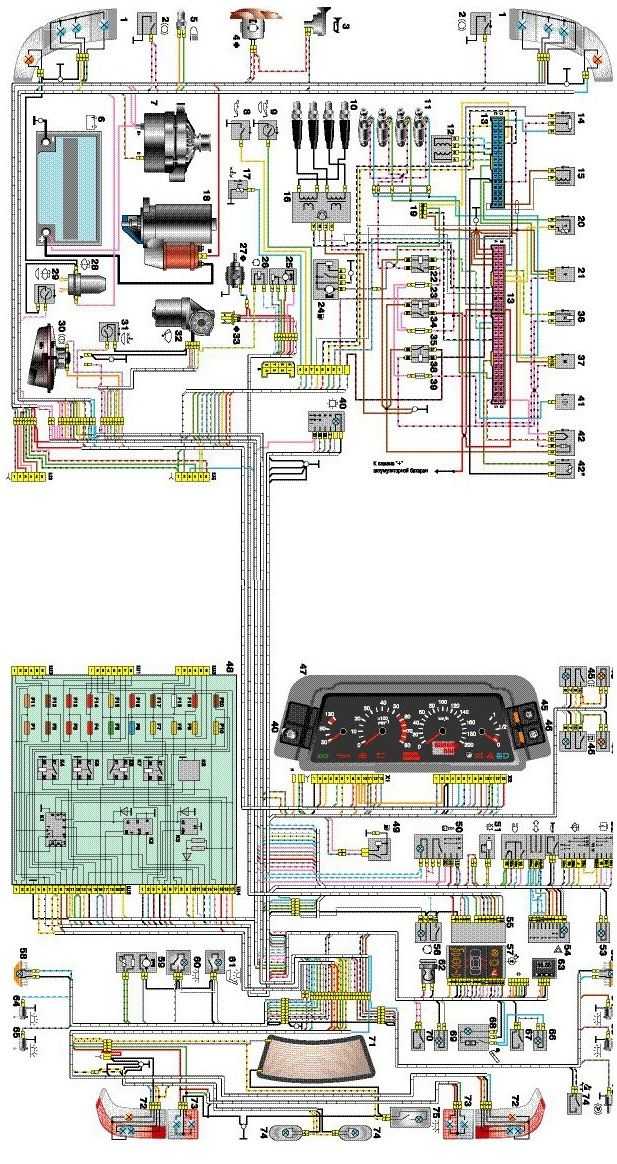

Схема электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Электрические схемы ВАЗ 2111 и ВАЗ 2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

1 – блок-фара

37 – комбинация приборов

2 – датчик износа колодок передних тормозов

38 – выключатель заднего противотуманного
света

3 – датчик включения электродвигателя
вентилятора

39 – контрольная лампа противотуманного
света

4 – электродвигатель вентилятора системы
охлаждения двигателя

40 – контрольная лампа обогрева заднего
стекла

5 – звуковой сигнал

41 – часы

6 – генератор

42 – выключатель обогрева заднего стекла

7 – датчик уровня масла

43 – подрулевой переключатель

8 – блок управления электромагнитным клапаном
карбюратора

44 – колодка для переключения проводов
при установке блок-фар другого типа

9 – контроллер отопителя

45 – выключатель освещения приборов

10 – выключатель клапана рециркуляции

46 – выключатель зажигания

11 – лампа подсветки рычагов управления
отопителем

47 – колодки для подключения жгута проводов
очистителей фар

12 – коммутатор

48 – розетка для переносной лампы

13 – концевой выключатель карбюратора

49 – плафон направленного света

14 – датчик контрольной лампы давления
масла

50 – выключатель сигнала торможения

15 – свечи зажигания

51 – плафон освещения салона

16 – электромагнитный клапан карбюратора

52 – блок бортовой системы контроля

17 – датчик указателя температуры охлаждающей
жидкости

53 – датчик указателя уровня топлива

18 – распределитель зажигания

54 – выключатель аварийной сигнализации

19 – катушка зажигания

55 – датчик ремня безопасности водителя

20 – стартер

56 – прикуриватель

21 – электродвигатель вентилятора отопителя

57 – лампа подсветки пепельницы

22 – дополнительный резистор электродвигателя
отопителя

58 – выключатель лампы освещения вещевого
ящика

23 – датчик скорости

59 – колодка для подключения бортового
компьютера

24 – выключатель света заднего хода

60 – лампа освещения вещевого ящика

25 – микромоторедуктор привода заслонки
отопителя

61 – боковой указатель поворота

26 – клапан рециркуляции

62 – выключатель в стойке передней двери

27 – датчик уровня тормозной жидкости

63 – выключатель в стойке задней двери

28 – колодки для подключения электродвигателя
омывателя заднего стекла

64 – выключатель контрольной лампы стояночного
тормоза

29 – аккумуляторная батарея

65 – фонарь освещения багажника

30 – электродвигатель омывателя ветрового
стекла

66 – датчик температуры воздуха в салоне

31 – датчик уровня омывающей жидкости

67 – наружный задний фонарь

32 – датчик уровня охлаждающей жидкости

68 – внутренний задний фонарь

33 – электродвигатель очистителя ветрового
стекла

69 – фонарь освещения номерного знака

34 – монтажный блок

70 – колодка для подключения элемента
обогрева заднего стекла

35 – колодки для подключения жгута предупредительного
света

71 – колодка для подключения дополнительного
сигнала торможения

36 – переключатель наружного освещения


А — порядок условной нумерации штекеров в колодках монтажного блока,
комбинации приборов, выключателя зажигания и моторедуктора очистителя ветрового
стеклаБ — порядок условной нумерации штекеров в колодках датчика-распределителя
зажигания и датчика скорости

Примечания:1. В жгуте проводов панели приборов вторые концы проводов белого, черного,
оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены
между собой в одних точках.2. Изгибы проводов в местах входа в жгут показывают направления их прокладки
в жгуте.

Схема управления двигателем ВАЗ 2111 — 1.5л., 8-клапанный, ЕВРО-2 (Bosch МP 7.0)

1. Форсунки;
2. Свечи зажигания;
3. Модуль зажигания;
4. Колодка диагностики;
5. Контроллер системы управления двигателем;
6. Колодка, присоединенная к жгуту проводов панели приборов;
7. Главное реле;
8. Предохранитель (главное реле);
9. Реле электровентилятора;
10. Предохранитель (реле электровентилятора);
11. Реле электробензонасоса;
12. Предохранитель (реле электробензонасоса);
13. Датчик массового расхода воздуха;
14. Датчик положения дроссельной заслонки;
15. Датчик температуры охлаждающей жидкости;
16. Регулятор холостого хода;
17. Датчик кислорода;
18. Датчик детонации;
19. Датчик положения коленчатого вала;
20. Электромагнитный клапан продувки адсорбера;
21. Блок управления автомобильной противоугонной системы (АПС);
22. Индикатор состояния АПС;
23. Датчик скорости автомобиля;
24. Электробензонасос с датчиком уровня топлива;
25. Датчик контрольной лампы давления масла;
26. Датчик указателя температуры охлаждающей жидкости;
27. Датчик уровня масла;

А — Колодка, присоединяемая к жгуту салонной группы антиблокировочной системы тормозов (АБС); В — Колодка, присоединяемая к жгуту проводов кондиционера; С — Колодка, присоединяемая к жгуту проводов электровентилятора; D — Провода, присоединяемые к выключателю зажигания (лампа подсветки); Е — Колодка, подключаемая к голубым проводам с белой полоской, отсоединенным от выключателя зажигания; F — к выводу «+» аккумуляторной батареи; G1, G2 — точки заземления.

Наряду с буквенным обозначением цвета проводов на данной схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-5-«. На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

Схема управления двигателем ВАЗ 21114 — 1.6л., 8-клапанный, ЕВРО-2 или ЕВРО-3 (Bosch М 7.9.7)

1. Свечи зажигания;
2. Форсунки;
3. Модуль зажигания;
4. Контроллер;
5. Главное реле;
6. Предохранитель (главное реле);
7. Реле электровентилятора системы охлаждения;
8. Предохранитель (реле электровентилятора системы охлаждения);
9. Реле электрического топливного насоса;
10. Предохранитель (реле электрического топливного насоса);
11. Датчик массового расхода и температуры воздуха;
12. ЕВРО-3: Датчик неровной дороги;
13. Датчик положения дроссельной заслонки (контакт В на датчике и 17 на контроллере: ЕВРО-2 зеленый цвет, ЕВРО-3 зелено-красный цвет);
14. Датчик температуры охлаждающей жидкости;
15. Регулятор холостого хода;
16. ЕВРО-2: Датчик кислорода;ЕВРО-3: Управляющий датчик кислорода;
17. ЕВРО-3: Диагностический датчик кислорода;
18. Электромагнитный клапан продувки адсорбера;
19. Датчик детонации;
20. Датчик положения коленчатого вала;
21. Блок управления иммобилайзера;
22. Индикатор состояния иммобилайзера;
23. Датчик фаз;
24. Датчик скорости автомобиля;
25. Модуль электрического топливного насоса с датчиком уровня топлива;
26. Датчик контрольной лампы давления масла;
27. Датчик указателя температуры охлаждающей жидкости;

А — Колодка, присоединяемая к жгуту салонной группы АБС; Б — Колодка диагностики; В — Колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу»+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — Колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — Точки заземления;

I — Порядок условной нумерации контактов в колодке блока управления иммобилайзера; II — Порядок условной нумерации контактов в колодке диагностики.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

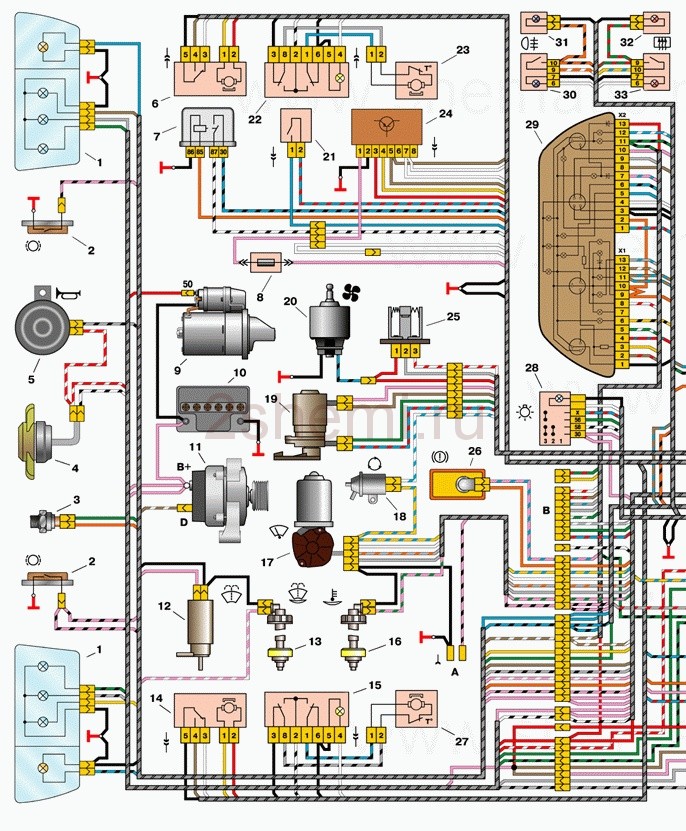

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара	35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов	36 – выключатель зажигания
3 – выключатель света заднего хода	37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя	38 – выключатель клапана рециркуляции
5 – звуковой сигнал	39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери	40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников	41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А	42 – лампа освещения вещевого ящика
9 – стартер	43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея	44 – прикуриватель
11 – генератор	45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла	46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости	47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери	48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери	49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости	50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла	51 – розетка для переносной лампы
18 – клапан рециркуляции	52 – часы
19 – микромоторедуктор привода заслонки отопителя	53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя	54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника	55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери	56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери	57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей	58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя	59 – плафон направленного света
26 – датчик уровня тормозной жидкости	60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери	61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения	62 – выключатель в стойке передней двери
29 – комбинация приборов	63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света	64 – наружный задний фонарь
31 – контрольная лампа противотуманного света	65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла	66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла	67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Электрические схемы ВАЗ 2110 инжектор

Машины ВАЗ 2110 с инжекторным двигателем оснащены проводкой моторного отсек, зависящей от типа блока управления и числа клапанов. Салонные проводки значительных изменений по сравнению с карбюраторной машиной не имеют. Возможна установка дополнительного заводского оборудования, при которой добавляются отдельные наборы проводов.

Схема ВАЗ 21102 с блоком «Январь-4»

Проводка и элементы электрооборудования ВАЗ 21102, оснащенного впрыском типа «Январь 4»:

1. Головная фара.
2. Индикатор состояния тормозных колодок.
3. Клаксон.
4. Электромотор вентилятора на радиаторе охлаждения.
5. Концевик задней передачи.
6. Батарея.
7. Генератор.
8. Датчик, предназначенный для подачи сигнала о падении давления масла.
9. Сенсор уровня масла в картере.
10. Свечи.
11. Форсунки впрыска топлива с электропроводкой.
12. Датчик поддержания и регулировки оборотов холостого хода.
13. Подключение контроллера управления.
14. Измеритель угла установки дроссельной заслонки.
15. Сенсор угла положения коленчатого вала.
16. Модуль и распределитель зажигания.
17. Сенсор, подающий сигнал о температуре двигателя для комбинации приборов.
18. Стартер.
19. Диагностический разъем системы впрыска.
20. Датчик температуры двигателя, передающий информацию в блок управления впрыском.
21. Измеритель скорости.
22. Реле управления работой бензонасоса.
23. Предохранитель.
24. Электрический бензонасос.
25. Редуктор управления заслонкой отопителя.
26. Система рециркуляции воздуха в салоне.
27. Двигатель вентилятора воздуха в отопителе.
28. Насос подачи жидкости на лобовое стекло.
29. Измеритель уровня жидкости в бачке.
30. Измеритель количества тормозной жидкости.
31. Замер объема охлаждающей жидкости в расширительном бачке.
32. Система очистки ветрового стекла.
33. Резистор для переключения скоростей вентилятора печки.
34. Реле управления работой системы впрыска топлива.
35. Предохранитель.
36. Клапан вентиляции бачка улавливания паров топлива.
37. Измеритель расхода воздуха (ДМРВ).
38. Управление вентилятором системы охлаждения.
39. Предохранитель.
40. Управление внешним освещением.
41. Датчик замера уровня детонации.
42. Лямбда-зонд, оснащенный системой электрического подогрева до рабочей температуры.
43. СО-потенциометр (применяется на некоторых автомобилях, предназначенных для работы на этилированном бензине). При установке потенциометра отсутствует лямбда-зонд.
44. Контрольный диод работы обогрева заднего стекла.
45. Переключатель противотуманок.
46. Управление обогревом стекла.
47. Комбинация приборов.
48. Основной блок реле и предохранителей.
49. Измеритель уровня бензина в баке.
50. Замок зажигания.
51. Реостат подсветки приборов.
52. Блок переключателей под рулем.
53. Подсветка рукояток управления печкой.
54. Кнопка аварийной сигнализации.
55. Блок управления работой отопителя.
56. Переключатель рециркуляции воздуха.
57. Индикаторный блок штатной системы контроля.
58. Повторители поворота на крыльях.
59. Сенсор температуры воздуха в салоне.
60. Средний плафон подсветки.
61. Фронтальный плафон подсветки.
62. Розетка.
63. Часы.
64. Концевики передних дверей.
65. Концевики задних дверей.
66. Подсветка бардачка.
67. Концевой выключатель подсветки бардачка.
68. Прикуриватель.
69. Освещение полости пепельницы.
70. Концевик ламп сигнала торможения.
71. Нити обогрева стекла.
72. Внешние секции фонарей на задней части кузова.
73. Секции фонарей на крышке багажника.
74. Подсветка номера.
75. Система освещения багажного отделения.

При установке 16-клапанного двигателя в схему добавляются три элемента:

• блок иммобилайзера (на схеме обозначен 76);
• индикатор работы иммобилайзера (позиция 77);
• датчик угла положения распределительных валов (на схеме 78).

Схема машин с ЭСУД М1.5.4N или «Январь-5.1»

На инжекторных машинах введен дополнительный блок предохранителей, расположенный в ногах водителя под основным. В состав блока входят три реле и три предохранителя, обеспечивающие работу системы впрыска.

Дополнительный блок на инжекторных ВАЗ 2110

Перечень элементов дополнительного блока:

• 1 — предохранитель модуля зажигания и блока управления ЭСУД;
• 2 — предохранитель клапана бачка паров топлива, датчиков скорости, расхода воздуха и цепи прогрева лямбда-зонда;
• 3 — предохранитель реле запуска насоса и форсунок впрыска;
• 4 — управление вентилятором охлаждения;
• 5 — управление топливным насосом;
• 6 — головное реле, управляющее зажиганием.

Определение неисправностей в работе проводки

Поиск неполадок в работе электроцепей надо начинать с диагностики контактных частей.

Для проверки работы контактов требуется тщательно произвести диагностику электролиний, которые включает в себя колодка системы. Для выполнения этой задачи можно использовать разные способы:

Методы диагностики:

• визуальная проверка целостности контактных элементов;
• диагностика электролиний посредством тестера — мультиметра — который позволяет проверить уровень сопротивления;
• диагностика надежности и целостности контактных элементов цепей.

При диагностике надо уделить внимание высоковольтным кабелям. Они выполняют важную функцию, поскольку с их помощью обеспечивается работа всех энергонезависимых устройств

Но сами провода располагаются в опасной для их работы среде.

«Симптомы» неисправностей в работе высоковольтных кабелей:

• при функционировании радиоприемника раздаются шумы, нехарактерные для работы магнитолы;
• во время езды транспортное средство начинает дергаться;
• увеличивается расход горючего;
• силовой агрегат «захлебывается» при езде на малых оборотах, ему не хватает мощности для набора скорости;
• увеличился уровень токсичности выхлопных газов.

При диагностике высоковольтных проводов надо учитывать следующие особенности:

1. Черный контакт мультиметра надо подключать к левому отверстию.
2. Контакт красного цвета ставится посредине участка кабеля.
3. Тестер активируется в режим измерения параметра сопротивления.
4. Выполняется замыкание щупов тестера.
5. Если после этих действий на экране прибора показано, что уровень сопротивления нулевой, то высоковольтные кабеля рабочие.
6. Если диагностика показала цифру 1, то величина сопротивления выше нормированной. Соответственно, кабель поврежден и его пора менять.

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Электросхема ВАЗ 2110: особенности и компоненты системы электрооборудования

Система электрооборудования ВАЗ 2110 играет важную роль в обеспечении функционирования различных электрических устройств автомобиля. Она состоит из множества компонентов, каждый из которых имеет свою функцию и взаимодействует с другими элементами системы.

Одним из ключевых компонентов системы электрооборудования является генератор, который отвечает за производство электрической энергии. Он запитывает аккумуляторную батарею и обеспечивает работу всех электрических устройств автомобиля.

Для распределения энергии по всей системе используется предохранительная коробка. В ней находятся предохранители, которые защищают электронные компоненты от перенапряжения и короткого замыкания. С помощью электросхемы можно определить, какой предохранитель отвечает за каждый отдельный участок системы.

Одним из важных элементов электросхемы является разъем электрической проводки. Он служит для подключения различных электрических устройств к системе электрооборудования. Каждый разъем имеет свой цвет и маркировку, что облегчает процесс подключения и идентификации проводов.

Еще одним важным компонентом системы электрооборудования является панель приборов. Она представляет собой группу индикаторов, кнопок и выключателей, которые отображают информацию о состоянии автомобиля и позволяют управлять различными функциями. На панели приборов также отображается информация о работе двигателя и системы освещения.

В системе электрооборудования ВАЗ 2110 также присутствуют компоненты, ответственные за освещение автомобиля. Это включает фары, задние фонари, противотуманные фары, поворотники и аварийную сигнализацию. Каждый из этих элементов имеет свою функцию и взаимодействует с другими компонентами системы.

Зачастую включение и выключение электроприборов осуществляется с помощью кнопок и выключателей, которые расположены на панели приборов или на рулевом колесе автомобиля. Они позволяют водителю управлять системой электрооборудования и регулировать работу электроприборов в зависимости от текущих условий и потребностей.

ВАЗ 2110 имеет достаточно сложную электросхему, которая обеспечивает работу всех электроприборов и системы управления автомобилем. Знание этой системы позволяет производить диагностику и устранять проблемы с электрооборудованием.

Все компоненты системы электрооборудования ВАЗ 2110 взаимосвязаны и работают совместно для обеспечения комфортного и безопасного использования автомобиля. Правильное функционирование всех электрических устройств зависит от правильной работы каждого отдельного компонента системы.

Как правильно читать электросхемы ВАЗ-2110?

Умение читать электросхему потребуется автовладельцу для определения неисправности в работе электроцепей. Все электропроводники на схемах выполнены в виде линии, которая соединяет один или несколько компонентов. Само соединение приборов на схеме является электроцепью либо участком цепи, который входит в одну общую электросхему. Если цепь разомкнута, то электроток по ней не проходит, поскольку оборудование не функционирует. Если замкнута, то по ней всегда проходит ток.

Обозначение проводников на схемах всегда идентичное. Различие может заключаться в изображении электроцепей, которые используются для обработки сигналов, цветовой расцветке либо расположением указательных элементов. На линейных электросхемах к ВАЗ 2110 одна линия может указывать на группы электропроводников, выполняющих определенную функцию. Такой тип линии обычно маркируется жирным либо окрашивается в определенный цвет.

Если электросхема включает в себя большое число компонентов, то электропроводники могут не отображаться полностью. Их маркировка может быть пунктирной. Но тогда должно указываться место подключения либо соединения. Такой тип проводников на схемах обычно обладает символьными обозначениями точек подсоединяемых электронных блоков, модулей либо участков. Соединения электропроводников на электросхемах определяется точкой либо разомкнутым участком линии на коммутирующем оборудовании.

О практических нюансах чтения электросхем рассказал пользователь Mr. Boroda.

https://youtube.com/watch?v=RUl65pclHjA

Особенности работы

После того, как вы проворачивает ключ на режим «всё включено», в работу включаются основные узлы электропроводки. Однако работа электропроводки начинается в том случае, когда осуществляется подача напряжения на следующие элементы электропроводки:

1. Внутреннее освещение салона ВАЗ 2110.
2. Габаритные огни.
3. Задние огни стоп-сигнала.
4. Электровентилятор из системы охлаждения.
5. Звуковая сигнализация.
6. Узел электропроводки для дальнего света фар.

Важно знать: при сильном нагреве мотора ВАЗ 2110, электровентилятор продолжает свою работу. И делает это он даже после остановки двигателя

Выключается электровентилятор при поступлении предупреждающего сигнала от термостата.

Вся электрика в ВАЗ 2110 защищена от короткого замыкания при помощи предохранителей электрооборудования. Но есть элементы, которые не имеют предохранителей:

• Элементы электропроводки пуска мотора и цепи зажигания;
• Электрика генератора;
• Проводка инжектора.

Обнаружить основные предохранители можно внутри монтажного блока. Он расположен внизу слева от руля. Вся электрическая составляющая монтажного блока может быть заменена. Также существует схема монтажного блока, где указаны основные предохранители и реле.

Схема ВАЗ 2110 инжектор 8 клапанов схема осуществляет работу автомобиля. Понимая ее принцип работы, можно эффективно проводить ремонт и профилактику. Сегодня многие водители отдают предпочтение инжекторам вместо карбюратора, поскольку это дает много преимуществ.

Модификации ВАЗ 2110

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина – 4950 мм, ширина – 1700 мм, высота – 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.
