Как проверить катушку зажигания уаз 31519

Особенность конструкции системы зажигания УАЗ-3151, -31512, -31514, -31519

Система зажигания – бесконтактная. Она состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей зажигания, добавочного сопротивления, аварийного вибратора, проводов высокого и низкого напряжения

Датчик-распределитель зажигания (тип 3706) – бесконтактный, с генератором управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик- распределитель выполняет две функции: задает момент искрообразования в зависимости от частоты вращения коленчатого вала, нагрузки на двигатель и распределяет импульсы высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров. Для этого служит бегунок, установленный на валу датчика-распределителя.

В бегунке находится помехоподавительный резистор.

Коммутатор (13.3734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания (Б116).

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление против вращения ротора часовой датчика-распределителя стрелки

Угол опережения зажигания, град:

центробежный регулятор 15–18

вакуумный регулятор 8–10

Свечи зажигания А11 или А14М

Искровой зазор между электродами свечи, мм 0,85–1,0

Сопротивление бегунка, кОм 5–8

Сопротивление наконечника, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4-0,45

* На части датчиков-распределителей вместо резистора установлен угольный контакт.

Катушка зажигания представляет собой высоковольтный трансформатор. Первичная обмотка — низкого напряжения, вторичная — высокого.

Обмотки помещены в герметичный металлический корпус, заполненный маслом.

Аварийный вибратор позволяет доехать до места ремонта с неисправным коммутатором или поврежденной обмоткой статора датчика-распределителя зажигания.

Для включения аварийного вибратора в работу присоединяем наконечник провода, подключенного к выводу «КЗ» коммутатора, к контактному выводу вибратора.

Катушка зажигания змз 409, 405, установка

Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08.

На фото – минимальный комплект для старых авто Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

УАЗ 3151 — схема электрическая

     Здесь приведенны всевозможные схемы электрооборудования на УАЗ 3151 1985-2008 г.в. Стратегия, которой в настоящее время придерживаются на УАЗе, предусматривает совершенствование хорошо известных машин и наращивание выпуска новых моделей. В первую группу входят УАЗ-31512 с короткой базой и мягким верхом, его модификация УАЗ-31514 со съемной металлической крышей и измененным интерьером, а также УАЗ-3153 с увеличенной на 380 мм колесной базой. Их комплектуют бензиновыми двигателями собственного производства рабочим объемом 2,5 и 2,9 л, развивающими мощность нетто соответственно 76 и 84 л.с.

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Катушка зажигания змз 409, 405, установка

Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.

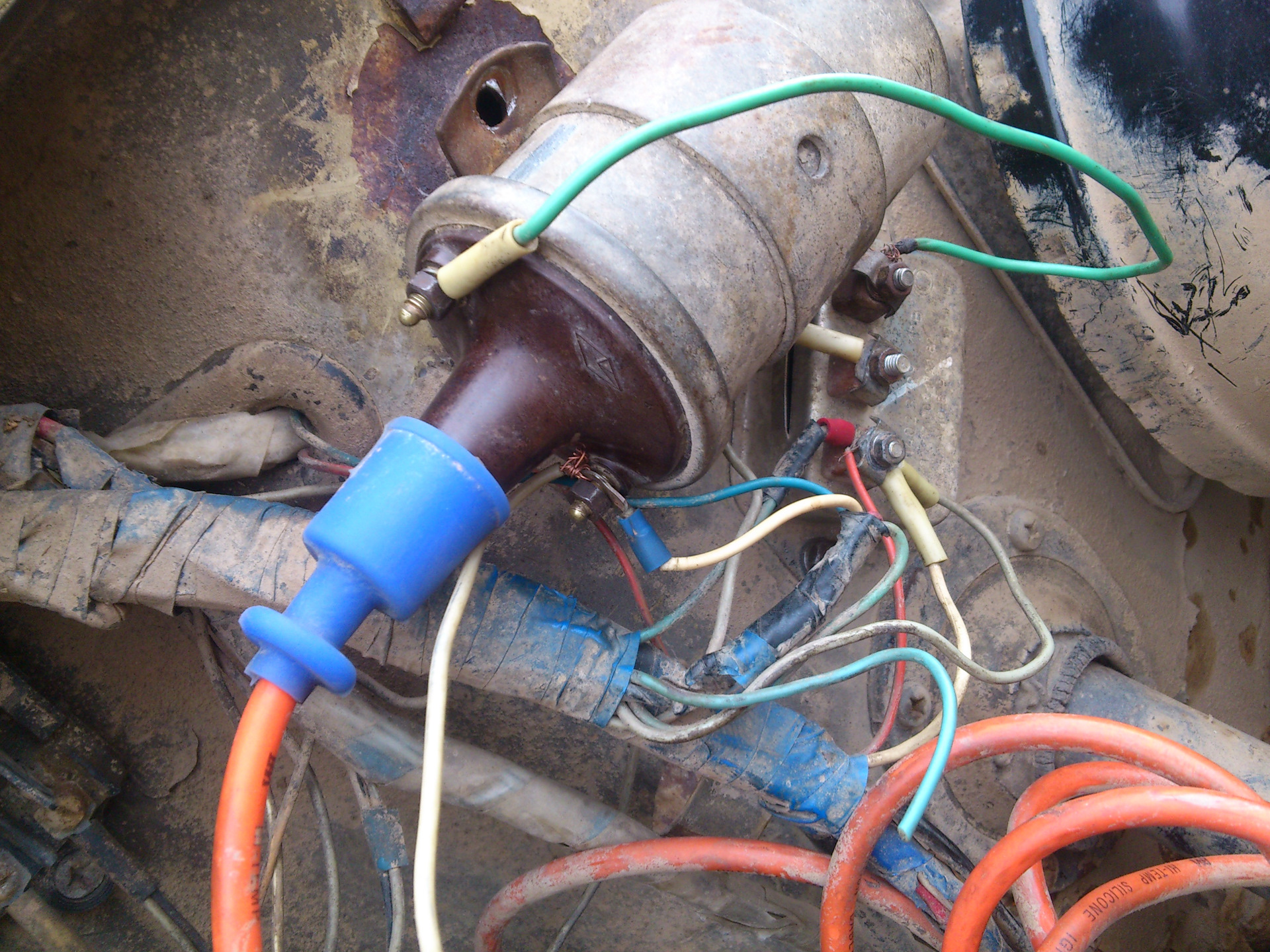

Как проверить искру на катушке зажигания

Когда вы поняли, что проблема кроется именно в катушке, следует осуществить ее ремонт. Но не стоит сразу же бежать в сервисный центр, если нет искры от катушки зажигания. Ведь за такие услуги придется немало заплатить.

Для начала необходимо провести визуальный осмотр элемента. Различные деформации, механические повреждения, сильные загрязнения и пятна могут привести к тому, что на катушку зажигания не поступает ток. Грязь необходимо стереть при помощи сухой тряпки

Обратить внимание нужно и на проводку

Затем следует немножко пошевелить высоковольтной проводкой. Если после этого все равно не идет искра с катушки зажигания, то тут необходимо заняться более тщательной диагностикой.

Трамблер уаз бесконтактный неисправности

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

В противном случае провернуть коленвал на один оборот

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2.

Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора.

Отвернуть болт 3 и вынуть распределитель зажигания вверх.

Катушка зажигания змз 405, 409, выбор

На двигателях автомобилей, которые приезжали из салонов я видел три варианта исполнения данной запчасти. Немецкий, корейский и русский. Поскольку статья посвящена замене «сгоревшей» катушке, мы можем поставить любой. Буду честен. Я ставил на один и тот же двигатель разные катушки. На бензине особой разницы не увидел (в отличие от свечей). А вот на газу, где требования к зажиганию жестче, на немецкой и корейской катушках работал чуть ровнее. Из своего опыта на нивах и нивах шевроле также могу сказать, что модуль зажигания Bosch, сделанный в Бразилии, выдает более сильную искру, нежели русская катушка СОАТЭ. Кроме того, резиновый колпачок на немецком изделии чуть длиннее, и надевается на свечу более плотно.

катушка зажигания Бош

Ну что сказать о данной запчасти. «Made in Germany». И все работает долго и счастливо.

Корейский вариант

катушка зажигания, корея

Как я уже написал выше, ситуация как в мультике про капитана Врунгеля. «Измерить уровень забортной воды не представляется возможным, в связи с отсутствием таковой».

Русский вариант

катушка СОАТЭ

СОАТЭ – Старо Оскольский завод автотракторного электрооборудования. Да, их катушка зажигания змз 405, 409 проигрывают немцам по характеристикам. Но, во-первых, они в два раза дешевле, а иногда и более. Во-вторых, катушки делаются на собственном оборудовании. В отличие от очень многих наших заводов делающих заказы в Китае и упаковывающих это в коробочки с надписью «сделано в России». Я специально сделал фото катушки в “полный рост”. Корпус катушки сделан из металла, как следствие рассеивание тепла.

Иной вариант

На фотографиях мне доводилось видеть катушки для данных двигателей изготовленных русскими фирмами Пегас и Тадем, а также немецким производителем Beru. Но живьем в руках не держал, поэтому ничего не скажу.

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Схема электрооборудования автомобиля УАЗ, оснащаемого многофункциональным подрулевым переключателем

Причина модернизации

Панель приборов старого образца

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

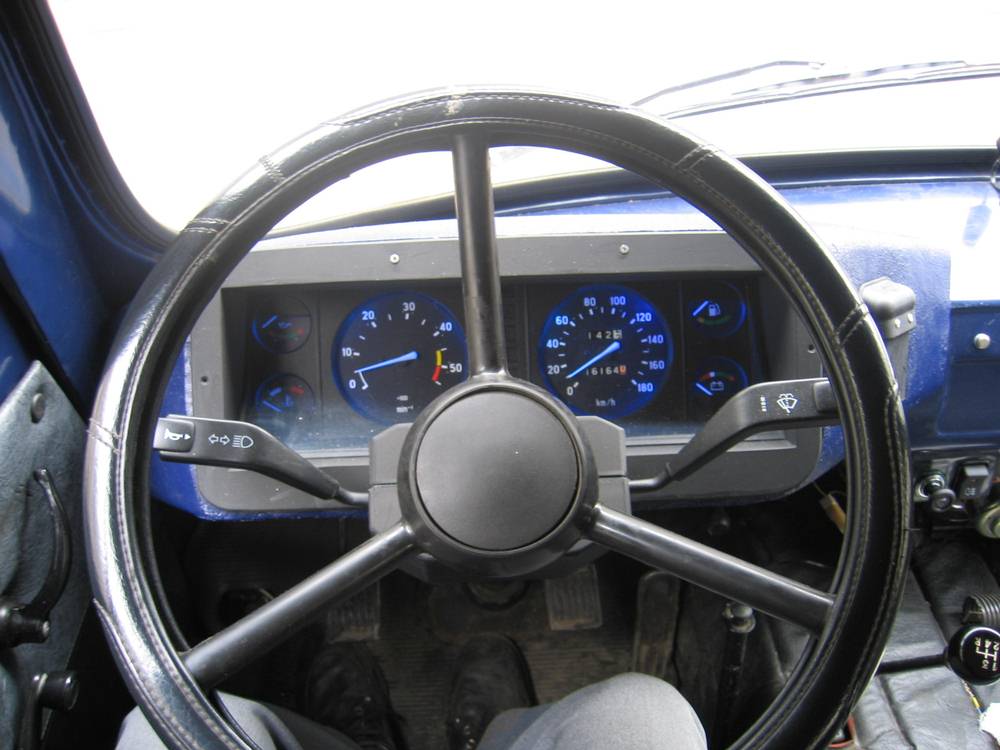

Новый блок подрулевых переключателей с новой приборной панелью

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

1. Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
2. Заводская схема-инструкция, позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
3. Желание сделать качественный монтаж.

Схема обычного блока управления стеклоочистителями

Алгоритм работы будет следующим:

1. Отключаем аккумуляторную батарею;
2. Извлекаем из панели приборов блок управления;
3. Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
4. Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

1. Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
2. Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
3. Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Новая схема подключения для старых версий авто

Процесс установки многофункционального переключателя

Приступаем к установке:

1. Заменяем штатный разъем на новый;
2. Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
3. Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
4. Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
5. Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
6. Подсоединяем на массу 13-контакт реле;
7. Соединяем переходным кабелем новую контактную колодку;
8. Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
9. Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
10. На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Улучшенная автолюбителями схема модернизации

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

1. Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
2. Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

10.8.1. Проверка и замена катушек зажигания

Наиболее частая причина выхода из строя катушек — перегрев или межвитковое замыкание, вызванные работой двигателя с чрезмерно большими искровыми зазорами свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.

1. Для первоначальной экспресс-проверки катушки снимите наконечник со свечи зажигания, вставьте в него исправную свечу, прижмите корпус свечи к «массе» и пустите двигатель на короткое время. Наличие искры между электродами свечи указывает на исправность катушки. Кроме того, катушки можно проверить искросвечным диагностическим прибором 1АП975000. Для этого отсоедините от катушки провода высокого напряжения и вместо них подключите диагностический прибор. Затем проверните коленчатый вал двигателя стартером, в разряднике диагностического прибора должна проскакивать искра в такт работе цилиндров.

Запрещается проверять катушку зажигания, поднося высоковольтный провод к «массе». При такой проверке может выйти из строя контроллер.

4. Подключите омметр к выводам первичной обмотки и измерьте ее сопротивление, оно должно быть 0,4–0,5 Ом.

5. Аналогично подключите омметр к выводам вторичной обмотки и измерьте ее сопротивление, оно должно быть 5–7 кОм.

6. Если проверка выявила неисправность катушки, выверните два болта крепления катушки к крышке головки блока.

Какое зажигание лучше — контактное или бесконтактное?

«На многих автомобилях УАЗ установлены бесконтактные системы зажигания, применение которых повышает топливную экономичность двигателя, уменьшает нагарообразование и токсичность отработавших газов, а также облегчает запуск двигателя зимой. Кроме того, бесконтактные системы зажигания обладают повышенной надежностью и стабильностью в работе, значительно реже требуют технического обслуживания, так как, вследствие отсутствия подвижных контактов прерывателя, отпадает необходимость в периодической их очистке и регулировке зазора между ними.» (В. В. Литвиненко. «Электрооборудование автомобилей УАЗ». ЗР, 1998)
Бесконтактные системы зажигания а/м УАЗ содержат датчик-распределитель 33.3706 (19.3706), коммутатор 13.3734, катушку зажигания Б116, добавочный резистор 14.3729, аварийный вибратор 5102.3747.

Подкапотное хозяйство

Автопроизводитель предлагает в качестве моторов:

1. Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
2. Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
3. Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.

Справочно: До 2006 г. модель комплектовалась импортным дизелем Andoria 4CT90, от которого впоследствии отказались в пользу отечественной разработки. Тем не менее, схема электросети в подкапотном пространстве данных версий имеет некоторые отличия.

Электропроводка УАЗ 31519 на модификациях с системой впрыска топлива

Под капотом расположились ранее не устанавливаемые:

1. Блок управления электронным зажиганием;
2. Электронная система управления работой двигателя (ЭСУД);
3. Различные датчики, фиксирующие параметры работы двигателя;
4. Исполнительные электронные механизмы.

Контроллер на УАЗ Хаммер производства Bosch

Диагностика неисправностей ЭСУД

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

1. ППЗУ – постоянное программируемое запоминающее устройство;
2. ОЗУ – оперативное запоминающее устройство;
3. ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.

Справочно: благодаря таким особенностям и системе самодиагностики, контроллер запоминает все отклонения и ошибки, и выдает их в виде цифровых кодов при подключении диагностических приборов. По кодам легко установить причину отказа и компонент электрической сети, ответственный за ошибку.

Диагностический разъем для подключения считывателя кодов неисправностей

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

1. Выключить зажигание;
2. Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
3. Подключить АКБ обратно;
4. Запустить двигатель и дать ему проработать ровно 60 секунд;
5. Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Совет: хорошим подспорьем в овладении навыками диагностики послужит с тематических форумов, где владельцы демонстрируют особенности работы с тестерами.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

1. Генератор Iskra ААК 5572;
2. Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Схема генератора Iskra

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.

Полный обзор неисправностей двигателя УМЗ

С развитием автомобилестроения и разработкой принципиально нового коммерческого грузового автомобиля Газель возникла необходимость в обеспечении его силовым агрегатом, способным удовлетворить мощностные показатели при перевозке грузов или пассажиров. Конструкторами Заволжского и Ульяновского моторных заводов было принято взять за основу двигатель ГАЗ-21, используя все его положительные инженерные решения и конечным результатом стал модифицированный вариант мотора УМЗ-451. Работы по усовершенствованию УМЗ-451 не останавливались и на автомобили были реализованы двигатели УМЗ-414 и УМЗ-417, а завершающей последней версией этого ряда моторов стал УМЗ-421. Весь перечисленный ряд двигателей не имеет особых различий, кроме применения на УМЗ-421 «сухих» гильз, за счет которых значительно повысили прочность блока. «Мокрые» гильзы цилиндров обеспечивают лучший отвод тепла, благодаря непосредственному соприкосновению охлаждающей жидкости с их стенками, но картер двигателя с такими гильзами обладает меньшей жесткостью и в процессе эксплуатации возможны появления изломов и трещин.

Конденсатор

Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.

Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.

Алгоритм проведения проверки:

• Прибор устанавливается в режим до 20 микрофорат.
• Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.

0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.

Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.

Вот, что делается:

• Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
• К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
• Запускается ДВС.
• Если его работа стабилизируется, на всех оборотах функционирует нормально, нет спадов и т. д., то сомнения в неисправности того конденсатора, что был, оправдываются на все 100.

Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.
