Электрическая схема ваз 2105 инжектор 2008 года

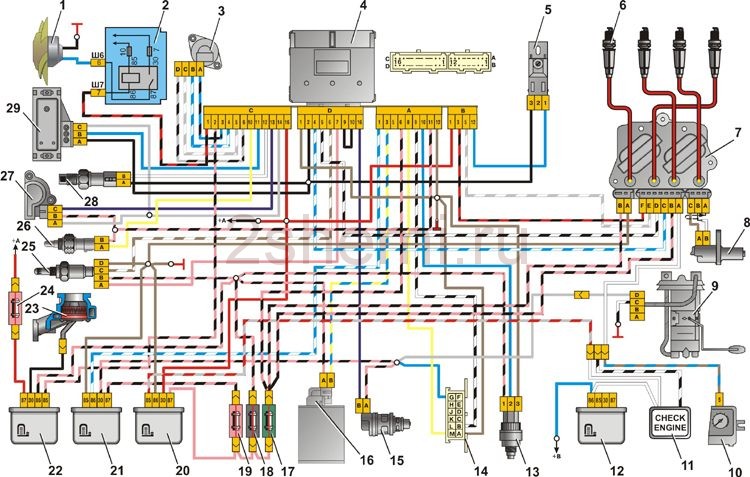

Схема инжектора ВАЗ 2105

1 – электродвигатель вентилятора системы охлаждения двигателя;
2 – монтажный блок;
3 – регулятор холостого хода;
4 – электронный блок управления;
5 – октан-потенциометр;
6 – свечи зажигания;
7 – модуль зажигания;
8 – датчик положения коленчатого вала;
9 – электробензонасос с датчиком уровня топлива;
10 – тахометр 2105;
11 – контрольная лампа “CHECK ENGINE”;
12 – реле зажигания автомобиля;
13 – датчик скорости;
14 – колодка диагностики;
15 – форсунка;
16 – клапан продувки адсорбера;
17, 18, 19 – предохранители системы впрыска;
20 – реле зажигания системы впрыска;
21 – реле включения электробензонасоса;
22 – реле электроподогревателя впускной трубы;
23 – электроподогреватель впускной трубы;
24 – предохранитель подогревателя впускной трубы;
25 – датчик концентрации кислорода;
26 – датчик температуры охлаждающей жидкости;
27 – датчик положения дроссельной заслонки;
28 – датчик температуры воздуха;
29 – датчик абсолютного давления;

• А – к клемме “плюс” аккумуляторной батареи;
• В – к клемме “15” выключателя зажигания;
• Р4 – реле включения электродвигателя вентилятора.

Электропроводка ВАЗ 2104, схема проводки на инжектор, замена своими руками: инструкция, фото и видео

Успех ВАЗовской «копейки» значительно повлиял на развитие отечественной автомобильной отрасли. На ее основе была создана целая серия автомобилей, среди которых заметно выделялся ВАЗ 2104 своими габаритными размерами. Увеличение базы привело к тому, что электропроводка ВАЗ 2104 имела свои особенности, о чем и пойдет речь в данной статье.

Заводская цветная схема электропроводки ВАЗ 2104

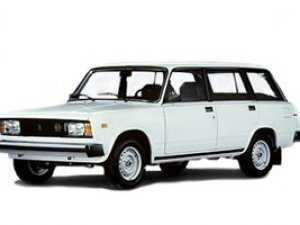

Платформа автомобиля ВАЗ 2104

Поначалу в качестве универсальной модели повышенной вместимости в заводских корпусах собирался ВАЗ 2102, который являлся «удлиненной» версией классической «копейки». Однако, выявив ряд конструктивных недостатков, инженеры решили использовать для «универсала» другую платформу.

По своей сути ВАЗ 2104:

1. Являлся удлиненной модификацией ВАЗ 2105;
2. Большинство деталей были унифицированы со всем модельным рядом семейства «Жигули»;
3. Задняя часть автомобиля получила полноразмерную дверь, оснащенную обогревом стекла и стеклоочистителем;
4. В салоне появилась дополнительная центральная консоль с функциональными клавишами.

В основе автомобиля ВАЗ 2104 заложена платформа «пятерки»

Узнайте также об особенностях унификации электропроводки Нива 21213.

Отличия от базовой модели

Выбор «пятерки» был неслучаен – в те годы это было более современное решение конструкции автомобиля в техническом плане. Это всячески преподносилось на видео тех лет. Но, даже приняв решение о выпуске на ее базе автомобиля с кузовом «Универсал», инженерам пришлось вносить изменения в некоторые узлы.

Модернизация коснулась:

1. Панели приборов;
2. Задних блоков габаритных огней и стоп-сигналов;
3. Инжекторной системы подачи топлива на модель с двигателем от ВАЗ 21067.

Соответственно, что и подкапотная схема проводки ВАЗ 2104 на инжектор имела конструктивные отличия от штатной карбюраторной версии.

Панель приборов

На автомобиле ВАЗ 2104 устанавливалась экспериментальная панель с совмещенными приборами.

Фото схемы соединения проводов в комбинации приборов

В частности, единое устройство (на схеме под №7) представляли собой:

1. Контрольный указатель низкого разряда АКБ;
2. Указатель уровня топлива в бензобаке, совмещенный с сигнальной лампой;
3. Контрольная лампа давления масла в двигателе;
4. Указатель температуры охлаждающей жидкости с контрольной лампой уровня в расширительном бачке.

Электропроводка ВАЗ 21213 своими руками? Да, это возможно! Читайте здесь.

Наружное освещение

Изменение задней части кузова автомобиля и оснащение его подъемной дверью:

Новый кузов дополнили и новыми фонарями

1. Не позволило использовать задние фонари от ВАЗ 2105;
2. Вместо них устанавливались новые фонари;
3. Изменилась система питания подсветки заднего номерного знака – проводка ВАЗ 2104 получила новый жгут проводов, отвечавший за работу подсветки, обогрева и стеклоочистителя.

Тормозная система ВАЗ 2104: схема соединений контрольных ламп

На схеме обозначены:

1. Встроенный в крышку расширительного бачка датчик уровня тормозной жидкости;
2. Электронный монтажный блок в подкапотном пространстве с выводом «А» к генератору;
3. Реле зажигания с минусовым выводом на «массу»;
4. Замок зажигания на рулевой колонке;
5. Контрольная лампа на панели приборов, сигнализирующая о низком уровне тормозной жидкости;
6. Контрольная лампа об активированном стояночном тормозе.

Выводы: в целом унификация положительно сказалась на эксплуатации автомобиля – цена на большинство запчастей была низкой, что позволяло содержать автомобиль многим семьям. А возможность самостоятельного обслуживания еще больше снижала эксплуатационные расходы.

Обследование работы инжекторов

Система электричества на ВАЗ-2105 инжекторного типа часто может выходить из строя. По этой причине многие автовладельцы не хотят менять карбюраторную систему на инжекторы. Так как инжекторная система подачи топлива намного сложнее, выявить неисправность без компьютерной диагностики почти невозможно. Однако некоторые действия можно выполнить и самостоятельно. К примеру, в первую очередь нужно проверить свечи зажигания, это самая распространенная проблема на «пятерках».

Кроме этого, по схеме диагностики 21053 рекомендуется проверить сопротивление катушек и осмотреть проводку и контакты. Главной и наиболее распространенной проблемой в некорректной работе зажигания может быть какая-то банальная причина

Нужно обратить внимание на датчик подачи воздуха, а главное, его контакты. Чтобы провести более тщательную его диагностику, потребуется осциллограф

В принципе, для самостоятельной диагностики ВАЗ-2105 достаточно иметь необходимый набор инструментов и желание разобраться в причине неисправности

Для этих целей существует множество пособий, рекомендаций, статей, а принимая во внимание нежелание многих СТО браться за советский автопром и стоимость данных работ, ремонт своими руками будет даже предпочтительнее. Несмотря на то что ВАЗ-2105 инжектор является довольно непростым в электронике, разобраться с ним все же возможно

Отечественный автопром остается наиболее распространенным и доступным в обслуживании, поэтому многие автовладельцы предпочитают начинать свой путь водителя именно с него.

Как вам статья?

Мне нравится1Не нравится1

Схема электрооборудования ВАЗ 21043 -21053 и 21041i (инжектор)

Модели ВАЗ 21043 и 21041i (иногда некорректно обозначается как 21047) имеют идентичные схемы электропитания. Всё электрооборудование этих автомобилей аналогично оборудованию ВАЗ 2107.

Модели ВАЗ 21043 и 21041i имеют одинаковые схемы электропроводки: 1 — блок-фары; 2 — боковые указатели поворотов; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар; 9 — электродвигатель вентилятора системы охлаждения двигателя; 10 — датчик включения электродвигателя вентилятора; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры тосола; 16 — подкапотная лампа; 17 — датчик сигнализатора недостаточного давления масла; 18 — катушка зажигания; 19 — датчик сигнализатора недостаточного уровня тормозной жидкости; 20 — моторедуктор очистителя лобового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар; 23 — электродвигатель насоса омывателя лобового стекла; 24 — выключатель света заднего хода; 25 — выключатель сигнала торможения; 26 — реле аварийной сигнализации и указателей поворотов; 27 — реле очистителя лобового стекла; 28 — монтажный блок; 29 — выключатели плафонов на стойках передних дверей; 30 — выключатели плафонов на стойках задних дверей; 31 — диод для проверки исправности лампы сигнализатора уровня тормозной жидкости; 32 — плафоны; 33 — выключатель сигнализатора стояночного тормоза; 34 — лампа сигнализатора уровня тормозной жидкости; 35 — блок сигнализаторов; 36 — штепсельная розетка для переносной лампы; 37 — лампа освещения вещевого ящика; 38 — переключатель очистителя и омывателя заднего стекла; 39 — выключатель аварийной сигнализации; 40 — трёхрычажный переключатель; 41 — выключатель зажигания; 42 — реле зажигания; 43 — эконометр; 44 — комбинация приборов; 45 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 46 — лампа сигнализатора заряда аккумутора; 47 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 48 — лампа сигнализатора включения указателей поворотов; 49 — спидометр; 50 — лампа сигнализатора резерва топлива; 51 — указатель уровня топлива; 52 — регулятор освещения приборов; 53 — часы; 54 — прикуриватель; 55 — предохранитель цепи противотуманного света; 56 — электродвигатель вентилятора отопителя; 57 — дополнительный резистор электродвигателя отопителя; 58 — электронасос омывателя заднего стекла; 59 — выключатель заднего противотуманного света с сигнализатором включения; 60 — переключатель вентилятора отопителя; 61 — выключатель обогрева заднего стекла с сигнализатором включения; 62 — переключатель наружного освещения; 63 — вольтметр; 64 — лампа сигнализатора включения наружного освещения; 65 — лампа сигнализатора включения дальнего света фар; 66 — дампа сигнализатора недостаточного давления масла; 67 — лампа сигнализатора включения ручника; 68 — тахометр; 69 — указатель температуры тосола; 70 — задние фонари; 71 — колодки для подключения к элементу обогрева заднего стекла; 72 — датчик указателя уровня топлива; 73 — плафон освещения задней части салона; 74 — фонари освещения номерного знака; 75 — моторедуктор очистителя заднего стекла

Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла. С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок. После появления инжекторных моделей схема была несколько изменена. Это было также обусловлено появлением пятиступенчатой коробки передач, электрооборудования и салона от ВАЗ 2107, а также управляющих работой двигателя электронных узлов.

Трудности при ремонте электрического оборудования

Самая большая проблема, которая может возникнуть при ремонтных работах у ВАЗ-2105, это несовпадение цвета проводки с той, что указана в схеме. Если автомобилю уже много лет, то, вероятнее всего, замена проводки осуществлялась много раз. Предыдущий хозяин машины вряд ли был обеспокоен тем, что цвета проводки не соответствуют цветам по схеме. Скорее всего, если автомобиль нуждался в срочном ремонте, то на него устанавливали первые попавшие под руку провода. Поэтому новому автовладельцу придется столкнуться с трудностями и выяснить, какой провод куда подключен. В этом случае можно сразу на будущее делать для себя некие корректировки при помощи фломастеров. Во время ремонта можно окрасить каждый провод в нужный цвет, этим можно сэкономить время на следующий осмотр или диагностику.

Еще одна трудность при ремонте ВАЗ-2105, с которой можно столкнуться автовладельцу, это частичная замена проводки. Предыдущий владелец мог заменить лишь часть проводов, этим доставив нынешнему хозяину массу хлопот. Такая ситуация вызывает еще большую путаницу, и в данном случае будет резоннее просто заменить всю проводку.

Наиболее распространенная причина поломки ВАЗ-2105 – это поврежденная изоляция провода или отсутствие контакта. В этой ситуации необходимо при помощи специального прибора протестировать все участки проводки. Нерабочую электропроводку меняют на новую или можно заменить часть нерабочего провода. Если повреждена изоляция, то с помощью изоленты устраняют данную проблему.

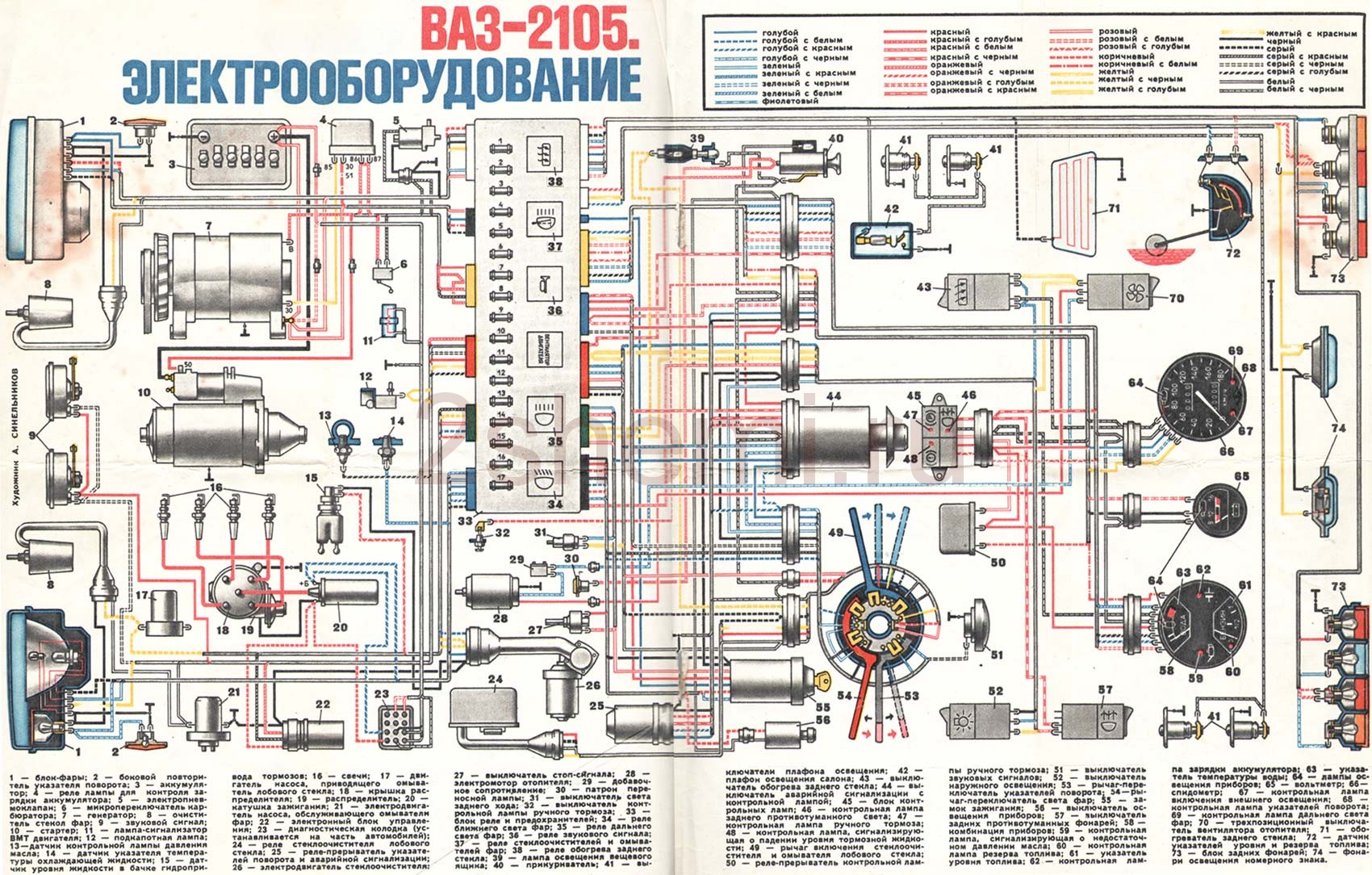

12.1 Интерактивная электросхема автомобиля ВАЗ-2105

12.1. Интерактивная электросхема автомобиля ВАЗ-2105

1 – блок-фары, 2 – боковые указатели поворота, 3 – аккумуляторная батарея, 4 – реле включения стартера, 5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора, 6 – стартер, 7 – микропереключатель карбюратора, 8 – генератор 37.3701, 9 – очистители фар, 10 – звуковые сигналы, 11 – свечи зажигания, 12 – подкапотная лампа, 13 – датчик контрольной лампы давления масла, 14 – датчик указателя температуры охлаждающей жидкости, 15 – распределитель зажигания, 16 – датчик уровня тормозной жидкости, 17 – катушка зажигания, 18 – очиститель ветрового стекла, 19 – электродвигатель омывателя фар, 20 – электродвигатель омывателя ветрового стекла, 21 — блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора, 22 – выключатель зажигания, 23 – реле зажигания, 24 – реле-прерыватель указателей поворота и аварийной сигнализации, 25 – выключатель света заднего хода, 26 – выключатель стоп-сигнала, 27 – реле очистителя ветрового стекла, 28 – монтажный блок, 29 – штепсельная розетка для переносной лампы, 30 – лампа освещения вещевого ящика, 31 – прикуриватель, 32 – электродвигатель вентилятора отопителя, 33 – выключатель контрольной лампы стояночного тормоза, 34 – выключатель контрольной лампы воздушной заслонки карбюратора, 35 – трехрычажный переключатель, 36 – выключатель аварийной сигнализации, 37 – выключатель освещения приборов, 38 — выключатель наружного освещения,

39 — выключатели плафонов, расположенные в стойках дверей, 40 – предохранитель цепи противотуманного света, 41 – контрольная лампа давления масла, 42 – выключатель заднего противотуманного света, 43 – контрольная лампа резерва топлива, 44 – комбинация приборов, 45 – контрольная лампа зарядки аккумуляторной батареи, 46 – реле-прерыватель контрольной лампы стояночного тормоза, 47 – плафоны освещения салона, 48 – контрольная лампа стояночного тормоза, 49 – контрольная лампа воздушной заслонки карбюратора, 50 – блок контрольных ламп, 51 – контрольная лампа заднего противотуманного света, 52 – контрольная лампа обогрева заднего стекла, 53 – контрольная лампа уровня тормозной жидкости, 54 – вольтметр, 55 – контрольная лампа габаритного света, 56 – контрольная лампа указателей поворота, 57 – спидометр, 58 – контрольная лампа дальнего света фар, 59 – переключатель вентилятора отопителя, 60 – выключатель обогрева заднего стекла, 61 – дополнительный резистор электродвигателя отопителя, 62 – штепсельный разъем для подключения бара, 63 – задние фонари, 64 – фонари освещения номерного знака, 65 – датчик указателя уровня топлива, 66 – элемент обогрева заднего стекла, А — порядок условной нумерации штекеров в колодках очистителей 9 фар, реле 27 и очистителя 18 ветрового стекла, блока 21 управления электромагнитным клапаном карбюратора, Б — порядок условной нумерации штекеров в колодках монтажного блока и трехрычажного переключателя.

Второй вариант схемы

1. блок-фары
2. боковой повторитель указателя поворота
3. аккумулятор
4. реле лампы для контроля зарядки аккумулятора
5. электропневмоклапан
6. микропереключатель карбюратора
7. генератор
8. очиститель стекол фар
9. звуковой сигнал
10. стартер
11. лампа-сигнализатор ВМТ двигателя
12. подкапотная лампа
13. датчик контрольной лампы давления масла
14. датчик указателя температуры охлаждающей жидкости
15. датчик уровня жидкости в бачке гидропривода тормозов
16. свечи
17. двигатель насоса, приводящего омыватель лобового стекла
18. крышка распределителя
19. распределитель
20. катушка зажигания
21. электродвигатель насоса, обслуживающего омыватели фар
22. электронный блок управления
23. диагностическая колодка (устанавливается на часть автомобилей)
24. реле стеклоочистителя лобового стекла
25. реле-прерыватель указателей поворота и аварийной сигнализации
26. электродвигатель стеклоочистителя
27. выключатель стоп-сигнала
28. электромотор отопителя (печки)
29. добавочное сопротивление
30. патрон переносной лампы
31. выключатель света заднего хода
32. выключатель контрольной лампы ручного тормоза
33. блок реле и предохранителей
34. реле ближнего света фар
35. реле дальнего света фар
36. реле звукового сигнала
37. реле стеклоочистителей и омывателей фар
38. реле обогрева заднего стекла
39. лампа освещения вещевого ящика
40. прикуриватель
41. выключатели плафона освещения
42. плафон освещения салона
43. выключатель обогрева заднего стекла
44. выключатель аварийной сигнализации с контрольной лампой
45. блок контрольных ламп
46. контрольная лампа заднего противотуманного света
47. контрольная лампа ручного тормоза
48. контрольная лампа, сигнализирующая о падении уровня тормозной жидкости
49. рычаг включения стеклоочистителя и омывателя лобового стекла
50. реле-прерыватель контрольной лампы ручного тормоза
51. выключатель звуковых сигналов
52. выключатель наружного освещения
53. рычаг-переключатель указателей поворота
54. рычаг-переключатель света фар
55. замок зажигания
56. выключатель освещения приборов
57. выключатель задних противотуманных фонарей
58. комбинация приборов
59. контрольная лампа, сигнализирующая о недостаточном давлении масла
60. контрольная лампа резерва топлива
61. указатель уровня топлива
62. контрольная лампа зарядки аккумулятора
63. указатель температуры воды
64. лампы освещения приборов
65. вольтметр
66. спидометр
67. контрольная лампа включения внешнего освещения
68. контрольная лампа указателей поворота
69. контрольная лампа дальнего света фар
70. трехпозиционный выключатель вентилятора отопителя (печки)
71. обогреватель заднего стекла
72. датчик указателей уровня и резерва топлива
73. блок задних фонарей
74. фонари освещения номерного знака ВАЗ 2105

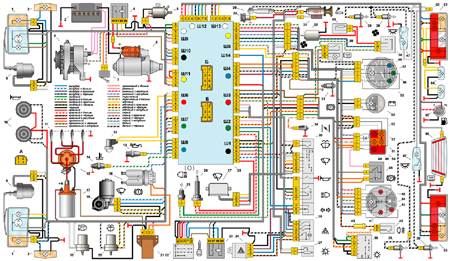

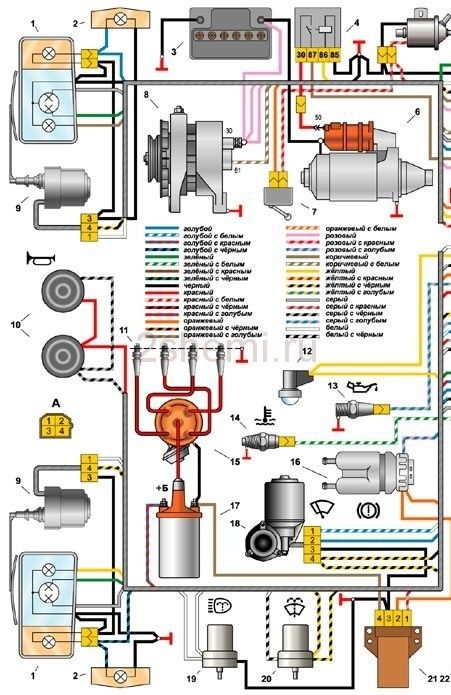

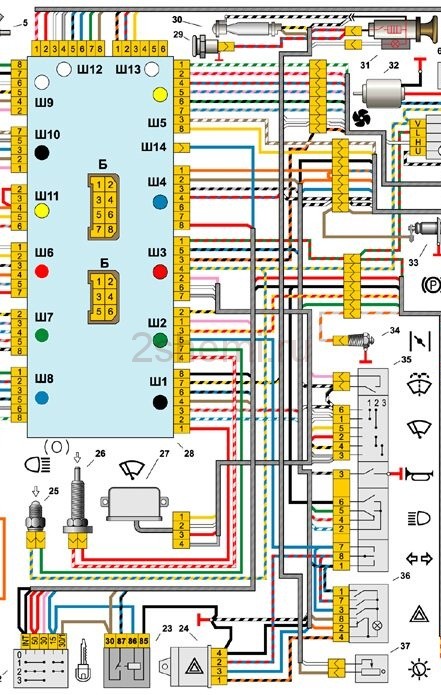

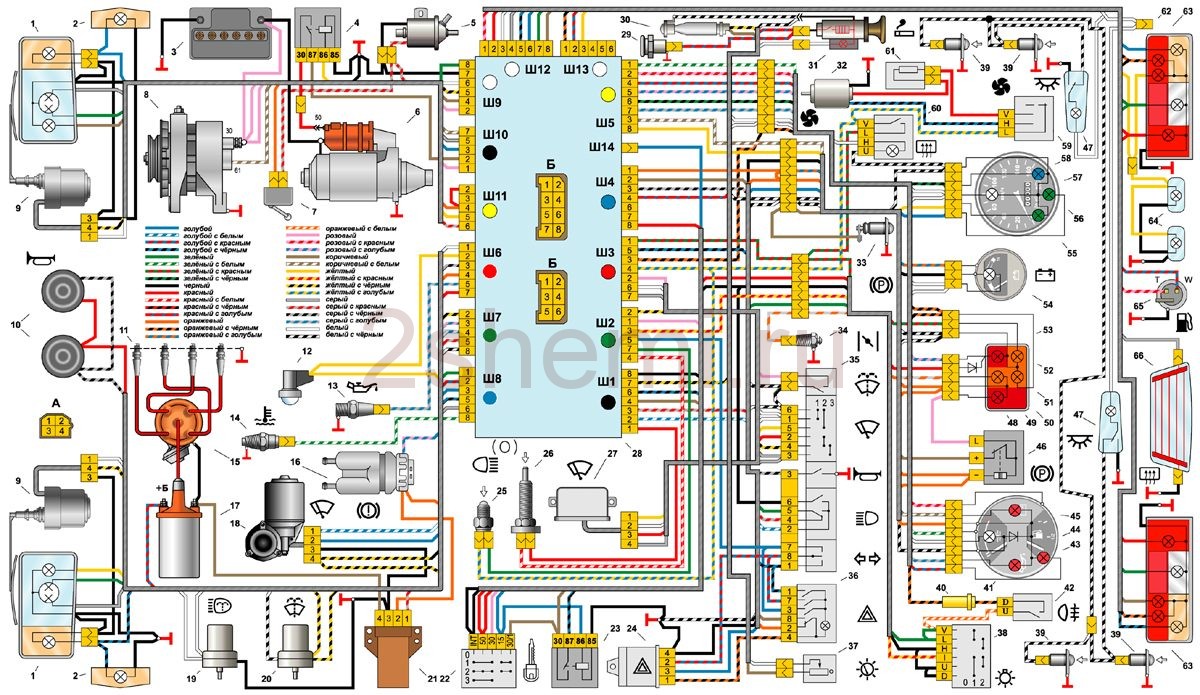

Схема электрооборудования автомобиля ВАЗ 2105

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2105 >> Схема электрооборудования автомобиля ВАЗ 2105

Схема
электрооборудования автомобиля ВАЗ 2105

Схема
электрооборудования автомобиля ВАЗ 2105.
(нажмите для увеличения).

    Условные обозначения
датчиков, органов управления и
контроля к схеме электрооборудования
автомобиля ВАЗ 2105.

1. Блок-фара ВАЗ 2105.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 2105.
4. Реле включения стартера.
5. Пневмоклапан системы холостого хода карбюратора ВАЗ 2105.
6. Датчик верхней мертвой точки поршня в первом цилиндре ВАЗ 2105.
7. Стартер.
8. Микровыключатель карбюратора.
9. Электродвигатели очистителей фар.
10. Генератор.
11. Звуковые сигналы.
12. Свечи зажигания.
13. Подкапотная лампа.
14. Датчик указателя температуры охлаждающей жидкости ВАЗ 2105.
15. Датчик контрольной лампы давления масла ВАЗ 2105.
16. Распределитель зажигания.
17. Электродвигатель омывателя ветрового стекла.
18. Катушка зажигания.
19. Датчик недостаточного уровня тормозной жидкости.
20. Электродвигатель омывателя фар.
21. Блок управления пневмоклапанном ВАЗ 2105.
22. Колодка диагностики.
23. Реле стеклоочистителя.
24. Реле-прерыватель указателей поворота и аварийной сигнализации.
25. Электродвигатель стеклоочистителя.
26. Штепсельная розетка для переносной лампы.
27. Выключатель стоп-сигнала.
28. Электродвигатель отопителя.
29. Дополнительный резистор электродвигателя отопителя.
30. Выключатель контрольной лампы стояночного тормоза.
31. Выключатель света заднего хода.
32. Монтажный блок ВАЗ 2105.
33. Реле включения ближнего света фар.
34. Реле включения дальнего света фар.
35. Перемычка на месте реле включения звуковых сигналов.
36. Реле включения омывателя и очистителей фар.
37. Реле включения обогрева заднего стекла.
38. Лампа освещения вещевого ящика.
39. Прикуриватель.
40. Выключатели плафона, расположенные в стойках дверей.
41. Плафон внутреннего освещения кузова.
42. Выключатель аварийной сигнализации.
43. Переключатель указателей поворота.
44. Переключатель света фар.
45. Выключатель звукового сигнала.
46. Выключатель омывателя и стеклоочистителя ветрового стекла.
47. Блок контрольных ламп ВАЗ 2105.
48. Выключатель зажигания.
49. Выключатель-регулятор освещения приборов ВАЗ 2105.
50. Элемент обогрева заднего стекла.
51. Датчик указателя уровня и резерва топлива ВАЗ 2105.
52. Выключатель обогрева заднего стекла с контрольной лампой включения.
53. Переключатель электродвигателя отопителя.
54. Спидометр.
55. Лампа освещения приборов ВАЗ 2105.
56. Контрольная лампа дальнего света фар ВАЗ 2105.
57. Контрольная лампа указателей поворота.
58. Контрольная лампа наружного освещения.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа включения заднего противотуманного света.
61. Контрольная лампа уровня тормозной жидкости.
62. Вольтметр ВАЗ 2105.
63. Комбинация приборов ВАЗ 2105.
64. Контрольная лампа заряда аккумуляторной батареи ВАЗ 2105.
65. Указатель уровня и резерва топлива.
66. Контрольная лампа давления масла.
67. Указатель температуры охлаждающей жидкости.
68. Реле-прерыватель контрольной лампы стояночного тормоза.
69. Выключатель наружного освещения.
70. Выключатель противотуманного света в задних фонарях.
71. Задние фонари.
72. Фонари освещения номерного знака.
73. Реле зажигания ВАЗ 2105.

Замена электропроводки ВАЗ 2104

При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:

• Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
• Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
• Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
• Проводка меняется на новую.

Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Видео: замена проводки, предохранителей и реле классических моделей ВАЗ

Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.

Видео: замена электропроводки в салоне и под капотом

https://youtube.com/watch?v=g6eXYa5Y_D8

Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Схема карбюраторного ВАЗ 2105

Это цветная схема электрооборудования VAZ 2105. В верхней части изображения справа указаны цвета проводов, снизу — обозначения элементов.

1 – блок-фары,
2 – боковые указатели поворота,
3 – аккумуляторная батарея,
4 – реле включения стартера,
5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора,
6 – стартер,
7 – микропереключатель карбюратора,
8 – генератор 37.3701,
9 – очистители фар,
10 – звуковые сигналы,
11 – свечи зажигания,
12 – подкапотная лампа,
13 – датчик контрольной лампы давления масла,
14 – датчик указателя температуры охлаждающей жидкости,
15 – распределитель зажигания,
16 – датчик уровня тормозной жидкости,
17 – катушка зажигания,
18 – очиститель ветрового стекла,
19 – электродвигатель омывателя фар,
20 – электродвигатель омывателя ветрового стекла,
21 — блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора,
22 – выключатель зажигания,
23 – реле зажигания,
24 – реле-прерыватель указателей поворота и аварийной сигнализации,
25 – выключатель света заднего хода,
26 – выключатель стоп-сигнала,
27 – реле очистителя ветрового стекла,
28 – монтажный блок,
29 – штепсельная розетка для переносной лампы,
30 – лампа освещения вещевого ящика,
31 – прикуриватель VAZ-2105,
32 – электродвигатель вентилятора отопителя,
33 – выключатель контрольной лампы стояночного тормоза,
34 – выключатель контрольной лампы воздушной заслонки карбюратора,
35 – трехрычажный переключатель,
36 – выключатель аварийной сигнализации,
37 – выключатель освещения приборов,
38 — выключатель наружного освещения,
39 — выключатели плафонов, расположенные в стойках дверей,
40 – предохранитель цепи противотуманного света,
41 – контрольная лампа давления масла,
42 – выключатель заднего противотуманного света,
43 – контрольная лампа резерва топлива,
44 – комбинация приборов,
45 – контрольная лампа зарядки аккумуляторной батареи,
46 – реле-прерыватель контрольной лампы стояночного тормоза,
47 – плафоны освещения салона,
48 – контрольная лампа стояночного тормоза,
49 – контрольная лампа воздушной заслонки карбюратора,
50 – блок контрольных ламп,
51 – контрольная лампа заднего противотуманного света,
52 – контрольная лампа обогрева заднего стекла,
53 – контрольная лампа уровня тормозной жидкости,
54 – вольтметр,
55 – контрольная лампа габаритного света,
56 – контрольная лампа указателей поворота,
57 – спидометр 2105,
58 – контрольная лампа дальнего света фар,
59 – переключатель вентилятора отопителя,
60 – выключатель обогрева заднего стекла,
61 – дополнительный резистор электродвигателя отопителя,
62 – штепсельный разъем для подключения бара,
63 – задние фонари,
64 – фонари освещения номерного знака,
65 – датчик указателя уровня топлива,
66 – элемент обогрева заднего стекла.

Электросхема 2105 — полный вид:

Схема электрооборудования ваз 210540 инжектор

Ограничения для начинающих водителей — новое в ПДД Например, часто у ВАЗ начинают неправильно работать указатели поворота или противотуманные фары. Реле защиты стартера ваз схема Электрическая схема ваз карбюраторная что сейчас привод собран по схеме с резистивной форсировкой…

Последние публикации Сдать на права можно будет в Автошколе вместо ГИБДД? Ну а проверить и в правду либо на диагностике у нас 1,2 тыс , либо через БК у нас видел приличный за 1,5.

Все электросхемы, размещённые на сайте, собраны из свободных источников и предназначены исключительно для ознакомительных целей. Отправлено 07 Январь — Схема системы управления электромагнитным клапаном карбюратора. Любая электрическая схема ВАЗ имеет цифровые указатели электрооборудования, название которого можно прочитать в приведенном списке.

Нижневартовск 86 регион Просмотр Гаража. Автор сайта не несет никакой ответственности за то, что Вы можете сделать со своим или чужим автомобилем, руководствуясь информацией, взятой со страниц сайта. Схема соединения комбинации приборов. Выключатель заднего противотуманного света. Ну, если исключить немного экстерьера и интерьер. Да и двиганы на инжы ставили одни и те же — 1,6 литра.

Все дальше контролируется блоком управления, с которым схема не поможет. Ограничения для начинающих водителей — новое в ПДД Схема замка зажигания ВАЗ Главное реле ВАЗ Схема включения указателей поворотов и аварийной сигнализации.

А может проблемы с аккомулятором? Российскими автомобильными экспертами был составлен список Схема электрооборудования автомобиля ВАЗ Плафон внутреннего освещения кузова. Электромагнитный клапан продувки адсорбера.

Реле защиты стартера ваз схема Электрическая схема ваз карбюраторная что сейчас привод собран по схеме с резистивной форсировкой жрет больше киловатта и в воздух отдает ватт. Чтобы это прекратить я отключил аккомулятор , и подключил его через пару минут — помогло , в этот день проблемы кончились.

Датчик указателя температуры ВАЗ На ВАЗ устанавливаются стеклоочистители и стеклоомыватели фар. Стоит проверить работоспособность и датчика кислорода, в первую очередь его контакты. Схема включения противотуманных фар. Цветная схема электропроводки Ваз Схема включения очистителя и омывателя заднего стекла.

СПАЛЬНИ ИТАЛИЯ РАСПРОДАЖА ВЫСТАВОЧНЫХ ОБРАЗЦОВ В МОСКВЕ

Электродвигатели очистителей и омывателя фар. Отключен JavaScript У вас отключен JavaScript. В первую очередь очень важна схема электрическая зажигания. Не уверен, что подойдет для инжектора, но все же:

Схема электрооборудования ВАЗ Схема ВАЗ и ВАЗ ; Схема ВАЗ инжектор ;. Схему проводки автомобиля ВАЗ и других блоков электрооборудования Ваз инжектор.

Переключатели, расположенные на рулевой колонке

Переключатели указателей поворотов находятся под рулевой колонкой, а кнопка аварийной сигнализации — на самой колонке. Мигание указателей поворота с частотой 90±30 раз в минуту обеспечивает реле аварийной сигнализации при напряжении 10,8–15,0 В. При неисправности одного из указателей поворота удваивается частота мигания другого указателя и контрольной лампы.

Схема включения аварийной сигнализации и указателей поворотов: 1 — блок-фары с передними указателями поворота;2 — боковые указатели поворота;3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания;6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;А — к клемме 30 генератора;Б — нумерация штекеров в выключателе аварийной сигнализации;В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Из чего состоит электросхема

На главной электросхеме ВАЗ четко указывается расположение всех составляющих электрической цепи:

• генератор;
• аккумулятор;
• фары;
• реле;
• контрольные лампы;
• панель приборов и другое.

На данной схеме указано все расположение проводов, как они проходят и что питают. Каждый провод обозначается отдельным цветом, для более удобного чтения схемы.

Самой главной является схема электрического зажигания автомобиля. Сама по себе она не слишком сложная, однако при ремонте можно запутаться в проводке и перепутать проводок, идущий от реле к монтажному блоку и от зажигания к реле. Помимо такой схемы, может потребоваться план электропроводки на панель приборов и план системы запуска двигателя. Практически каждый вид электрооборудования ВАЗ- 21053 инжекторной системы повторяется отдельным планом. Это очень помогает в процессе ремонтных работ. К примеру, у ВАЗ-2105 случаются сбои в работе поворотников или противотуманных фар. С такой схемой диагностировать поломку куда проще и быстрее.

Владельцу ВАЗ-2105 инжектор, ремонт авто дается сложнее, так как электрооборудование напичкано датчиками, клапанами, форсунками и другими элементами. Многие автовладельцы ВАЗ на инжекторах не рискуют самостоятельно заниматься ремонтом, поэтому сразу обращаются в автосервис. Однако инжекторные авто не так сложны в ремонте, как может показаться изначально.

Если у водителя имеется схема проводки ваз 2105, то многие поломки можно устранить без помощи СТО. Для решения данной задачи потребуется время и инструмент для диагностики. Чаще всего диагностика ограничивается проверкой датчиков и измерению сопротивления.

Руководства на все автомобили

1. Эксплуатация автомобиля
2. Техническое обслуживание автомобиля
3. Общие данные
4. Двигатель
5. Трансмиссия
6. Ходовая часть
7. Рулевое управление
8. Тормоза
9. Электрооборудование
10. Кузов
11. Модификации автомобиля
12. Электросхемы
12.0 Электросхемы
12.1 Интерактивная электросхема автомобиля ВАЗ-2105
12.2 Схема электрооборудования автомобиля ВАЗ-2104
12.3 Схема электрических соединений системы впрыска
12.4 Схема соединения комбинации приборов
12.5 Схема соединений контрольных ламп тормозной системы
12.6 Схема включения очистителей и омывателей фар
12.7 Схема включения электродвигателя вентилятора отопителя
12.8 Схема включения очистителя и омывателя ветрового стекла
12.9 Схема включения указателей поворота и аварийной сигнализации Ссылки на другие сайты
