Где находится реле зажигания ваз 2107, принцип работы, проверка и замена, инструкции с фото и видео

Неисправности сигналов поворотов ВАЗ 2107

Главный признак неисправности — неработающие указатели поворотов. Однако, причина может заключаться не только в реле. Вариантов поломки несколько:

Лампы поворотов постоянно горят, не мигают. Это говорит о неисправности электромагнитно части реле поворотников ВАЗ 2107 — контакты застряли в замкнутом положении и не размыкаются. Это может быть как пригорание контактов электромагнитного реле, так и выход из строя электронной схемы реле поворотов. Независимо от конкретной причины, выход один — замена реле поворотов ВАЗ 2107.
Лампы мигают слишком медленно или быстро. Причина может быть как в электронной части реле поворотов, так и несоответствии тока потребления ламп номинальному. Если одна из ламп перегорела или установлены лампы, потребляющие меньший ток, то повороты станут мигать чаще, чем необходимо. Такое же явление происходит, если оборван провод, идущий к одной из ламп, или окислен патрон или цоколь лампы. Аналогичное явление происходит при установке светодиодных ламп вместо ламп накаливания. При установки более мощных ламп частота мигания уменьшается. Если все лампы исправны и неисправность проявилась не после замены ламп, причина кроется именно в реле поворотов или плохих контактах в цепи питания ламп.
Лампы указателей поворотов не горят. Причина неисправности может быть в поломанном переключателе поворотов, сгоревшем (неисправном) реле поворотов, в обрыве цепи или в перегоревшем предохранителе. Проверку лучше начинать с последнего

Реле поворотов ВАЗ 2107

В отличие от остальных световых приборов, указатели поворотом работают прерывисто, мигают. За работу указателей отвечает специальное устройство — реле поворотников ВАЗ 2107. Кроме обеспечения мигания ламп, реле выполняет сигнальную функцию. Оно оповещает о работе сигналов поворота звуковыми сигналами — щелчками.

Сначала на автомобилях ВАЗ устанавливалось тепловое реле, в котором контакты замыкались (размыкались) нихромовой струной, которая нагревалась и остывала за счет проходящего через нее тока. В более поздних моделях, к которым относится “семерка”, используется реле с электронной схемой и электромагнитом. Частота мигания ламп указателей поворотов определяется настройками электронной схемы. Такая конструкция имеет меньше движущихся деталей и контактов, поэтому более надежна.

Устройство также выполняет функцию реле аварийки ВАЗ 2107, заставляя мигать лампы при включении аварийной сигнализации.

Замена реле поворотников ВАЗ 2107

Конструкция реле не предусматривает возможности его ремонта. При обнаружении неисправности необходимо выполнить замену детали.

Если реле находится в монтажном блоке, для его замены достаточно выполнить простые действия:

открыть крышку монтажного блока;
поддеть отверткой и извлечь старое реле;
установить новое реле;
закрыть крышку монтажного блока.

Если реле находится за приборной панелью, заменить его намного сложнее. Во избежание замыкания лучше отсоединить провод “массы” от аккумулятора. Замена реле поворотников выполняется следующим образом:

Открутить и снять кнопку (рукоятку) счетчика суточного пробега.
Демонтировать декоративные ручки с рычагов управления отопителем салона.

Снять декоративную заглушку с самореза крепления приборной панели.
Выкрутить саморез.
Отщелкнуть крепления приборной панели, поддев ее отверткой.
Отщелкнуть колодки проводов с панели приборов.
Вручную открутить трос спидометра.
Демонтировать приборную панель.

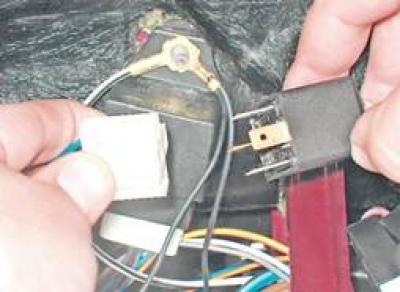

Отстыковать клеммы проводов от реле поворотом.

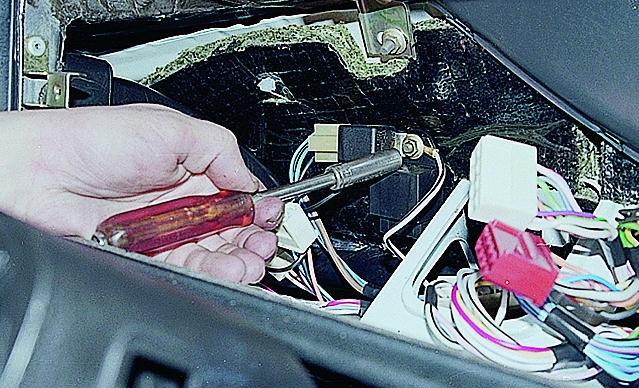

Открутить гайку крепления реле.
Подключить клеммы проводов
Установить реле на место и затянуть гайку крепления.
Подключить клеммы проводов к приборной панели.
Прикрутить к приборной панели трос спидометра.
Установить панель на место, защелкнув крепления.
Закрутить саморез, фиксирующий приборную панель.
Установить декоративные ручки на рычаги управления отопителем.
Прикрутить рукоятку счетчика суточного пробега.
Установить декоративную заглушку на саморез.

После этого необходимо подключить провод массы к АКБ. Замена реле поворотников на этом завершена.

Симптомы неисправности реле поворотов

Поворотники, как и реле, обеспечивающее их корректную работу, дают возможность свести к минимуму риски возникновения

дорожно-транспортных происшествий при выполнении каких-либо маневров. Именно поэтому нужно постоянно поддерживать их исправное состояние и своевременно устранять любые неисправности.

На выход из строя реле поворотов могут указывать следующие симптомы, которые реально выявить даже без наличия опыта и проведения диагностических работ:

поворотники не мигают, а горят в постоянном режиме. Это указывает на поломку электромагнита, который заклинило в одном из двух положений. Скорее всего, может потребоваться замена реле;
лампы поворотников мерцают слишком быстро или, напротив, чересчур медленно. Данная проблема может быть вызвана неправильно выбранной мощностью источников света, однако проверить работоспособность реле не помешает;
поворотники не срабатывают вообще. Вполне возможно, причиной поломки является перегорание лампочек, обрыв электрического контакта или выход из строя предохранителя. Но если все эти детали работают нормально, проблема кроется в реле поворотов.

Узнать, что устройство не работает, совсем несложно. Если при включении поворотников не слышно характерных щелчков, то, скорее всего, реле отказало и требуется его срочная замена.

Симптомы и диагностика неисправностей реле поворотов

Один из главных симптомов это не работает или не правильно работает система указателей поворотов. Но причина может быть не только в реле, но и других элементах схемы.

Рассмотрим часто встречающиеся варианты поломок:

При включении переключателя указателей поворотов лампочки постоянно светятся и не мигают. Это свидетельствует о том, что сломалось реле. Возможно, отказала в работе электромагнитная составляющая прерывателя по причине залипания контактов. Возможно, сгорела схема управления и не подает сигнал катушке электромагнита. В том и другом случае придется менять устройство.
При включении переключателя указателей поворотов лампочки мигают слишком часто. Возможно, сгорела какая-нибудь лампочка в одном из фонарей или оборван контакт. Установлены лампочки не штатной мощности, или обыкновенные лампы накаливания поменяны на светодиодные. Если все лампочки целы, контакты не оборваны и смена ламп не является причиной, то это поломка в полупроводниковой схеме прерывателя.
При включении переключателя указателей поворотов фонари не горят. Возможно, оборвана цепь, или перегорел предохранитель. Сломался переключатель, или сгорело реле. Для определения неисправности лучше начинать с проверки предохранителя, далее проверять более сложные элементы системы.

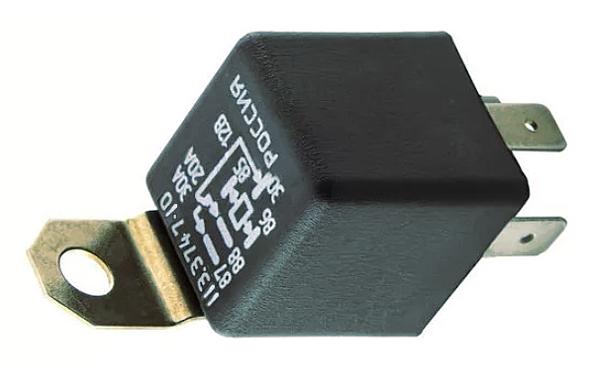

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

свечей зажигания;
распределителя;
конденсатора;
кулачка прерывателя;
катушки;
монтажного блока;
выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

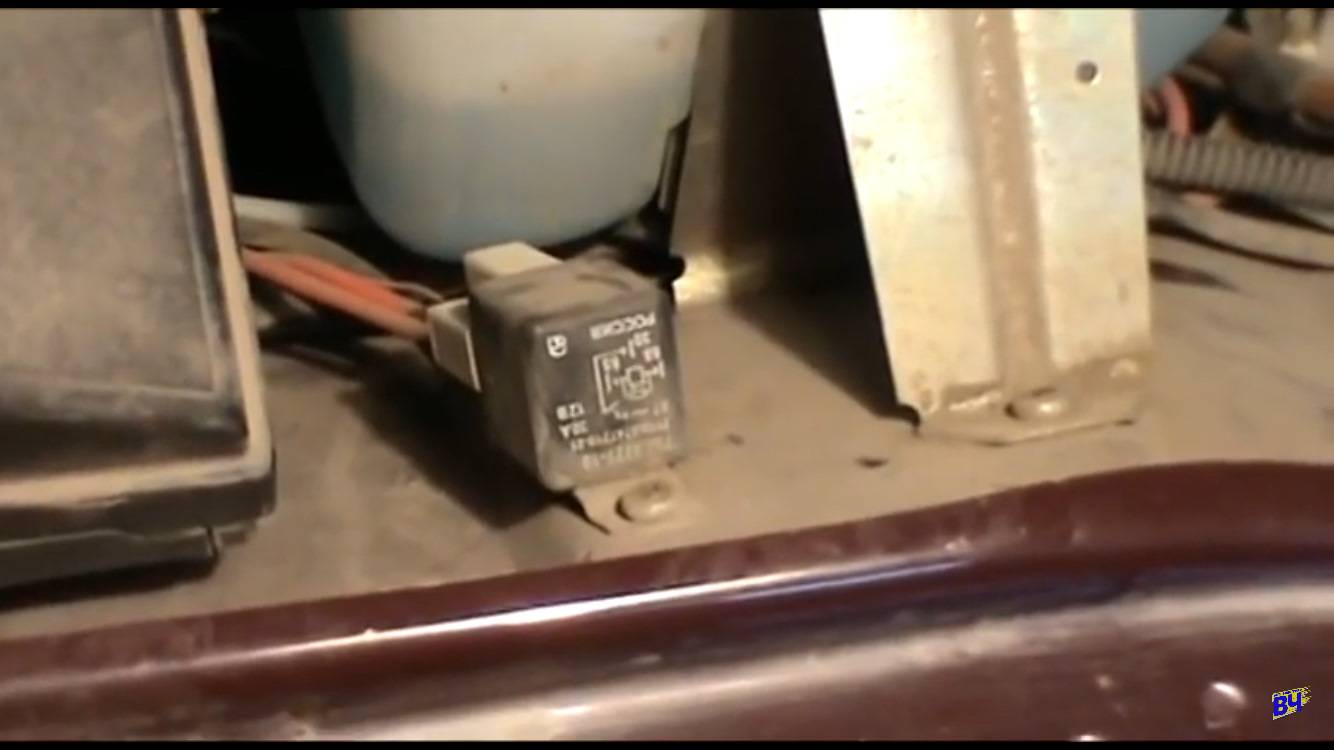

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Таблица: обозначения реле и предохранителей

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107.
F3/4 (8А/10А)	Резервные.
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты).
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы.
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей).
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза.
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар.
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар.
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа.
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика.
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар.
F17 (8А/10А)	Ближний свет (левая фара).
* В знаменателе для предохранителей штыревого типа

Не работают поворотники ваз 2107

Уважаемые, автомастера! Нужна ваша помощь. Не работают поворотники ВАЗ 2107. Также не работает аварийка. Машина стояла на аварийке около часа, после чего внезапно все потухло. Ничего не работает, даже лампочка не реагирует. На что грешить, в чем может быть проблема? Буду благодарен за любые ответы.

Изначально нужно проверить предохранитель и реле, не забываем про кнопку аварийки. Не будет лишней проверка работоспособности подрулевых переключателей. В целом говоря, ищите поломку в этих местах

Проверил, всё в порядке. Насколько я знаю, предохранитель у аварийки и поворотных сигналов разный. Если бы один из них перегорел, то я это сразу заметил бы. Потому что с перегоранием предохранителя поворотников приборная панель вероятней всего также потухла бы!!

Тогда смотрите саму кнопку, часто, когда не работает одновременно аварийка и поворотник, виновата именно кнопка

Всем спасибо! Заменил реле — теперь все работает.

Без поворотников ездить неудобно, а главное — опасно. Ведь можно легко спровоцировать дорожно-транспортное происшествие. Поэтому подобную проблему необходимо решать в кратчайшие сроки. Итак, что могло спровоцировать поломку в вашем автомобиле? Сразу по нескольким причинам могут перестать работать поворотники в ВАЗ-2107 и аварийный сигнал:

Наиболее распространенная и банальная причина — перегорание предохранителя или попросту потеря контактов.
Контактные колодки могли повредиться, если произошло именно это, то не будет работать одна из поворотных сторон. Вытащите и после вновь вставьте все колодки, часто такие манипуляции дают положительный эффект
Поворотники могут не работать по причине выхода из строя подрулевого переключателя. Проверьте его целостность и работоспособность
Еще одна частая причина — поломка реле

В вашей ситуации, судя по описанной проблеме, проблем с предохранителем нет, да и подрулевой переключатель в порядке (но не факт). Нужно обязательно проверить реле, и, если есть надобность, заменить его новым экземпляром.

Тонкости контроля работы двигателя

Если автозапуск не используется, считывать данные с двигателя сигналка не должна. В ином случае нужно реализовать контроль, позволяющий отключать стартер в нужный момент времени. Сам контроль обычно ведется так:

Сигналка может считывать значение напряжения питания;
На клемму приборки ВАЗ-2107 выведен шнур от генератора – контрольный кабель можно подключить к этой клемме;
Лучше всего контролировать запуск по тахометру, для чего сигналку еще потребуется настроить.

Третий вариант является предпочтительным. К клемме тахометра шнур подключают не напрямую, а через конденсатор и резистор:

Выходы генератора и таходатчика

Прямое подключение используют при контроле «по генератору».

На практике можно применять только один метод контроля. Сначала выполняют установку и подключение, затем систему настраивают.

Не работают поворотники на ВАЗ 2107, 2105, 2104, причины

Указатели поворота (поворотники) автомобилей ВАЗ 2107, 2105, 2104 могут не работать по причине неисправности их самих, или выхода из строя каких-либо элементов их электрической цепи. Вариантов отказа поворотников несколько:

Причины неисправности: не работает указатель поворота ВАЗ 2107, 2105, 2104

— Не работает один указатель поворота, причины

Перегорела лампочка указателя

У перегоревшей лампочки визуально виден обрыв нити накаливания. В ряде случаев лампочка на внешний вид может быть нормальной, но работать не будет. Поэтому заменяем лампочку новой или заведомо исправной.

Окислились контакты в патроне лампочки

Поворачиваем лампочку несколько раз в патроне, либо извлекаем и зачищаем контакты.

Почему не работают поворотники 2107

В электрическую схему указателей поворота на ВАЗ 2107 входят: 2 лампы в передних блок фарах; 2 лампы в задних фонарях; 2 лампы по правому и левому боку автомобиля; реле-прерыватель; 2 предохранителя; под рулевой переключатель; кнопка включения аварийной сигнализации; контрольная лампа на щитке приборов. Если поворотники перестали работать, то искать причину нужно именно в этих устройствах.

Работа указателей поворотов на «семерке» считается нормальной при частоте мигания сигналов 1-1,5 раза в секунду. Поэтому при перегорании, хотя бы одной лампы, остальные работающие начинают моргать с удвоенной частотой, а контрольная лампа, находящаяся на спидометре вместо мигания будет гореть постоянно

При замене перегоревшей лампы, обратите внимание на её мощность. Устанавливать исправную лампу в патрон нужно той же мощности, иначе указатели поворотов при включении, работать нормально не будут

При отказе в работе реле-прерывателя, не будет слышно его щёлканья, а лампы указателей поворота либо будут гореть постоянно, либо вообще гореть не будут. Стоит это реле не в монтажном блоке, а за щитком приборов и чтобы до него добраться, этот щиток придётся снять. И там Вы увидите два реле, поэтому разберитесь, какое работает на указатели поворотов, а какое на замок зажигания.

В случае перегорания 10 амперного предохранителя ни правые, ни левые указатели поворотов работать не будут, а 8 амперный предохранитель защищает цепь включения аварийной сигнализации. Маркировка предохранителей нанесена на внутреннюю часть крышки монтажного блока. Номинал предохранителя можно определить по его цвету. Прежде чем заменить сгоревший предохранитель, необходимо найти причину его выхода из строя, иначе и новый ждёт точно такая же участь.

Реже, но всё же бывают случаи, что причинами не работающих указателей поворота являются под рулевой переключатель и кнопка аварийной сигнализации, а также отсутствие контактов в колодках или перегорание дорожки в плате монтажного блока.

Тот водитель, который хотя бы слегка разбирался в электротехнике, часть неисправностей связанных с не работающими указателями поворота, может найти самостоятельно.

Диагностика неисправности реле указателей поворотов ВАЗ 2107

Если в один прекрасный день поворотники прекратили свою работу. Настало время проверить, что же случилось и по возможности заменить неисправную часть схемы. О неисправностях реле поворотников можно узнать по некоторым признакам:

Поворотники горят, но не мерцают. Это прямо указывает на поломку реле, а точнее, его электромагнитной части. В этом случае, электромагнит замкнулся в одном из положениях и не может вернуться в исходное состояние.
Поворотники моргают слишком быстро или слишком медленно. Такое может случиться, но не только по вине реле указателей поворота. Иногда скорость мерцания ламп может меняться, если в поворотниках применяются лампы не той мощности, что положена заводом-изготовителем. Тем не менее, установка нового реле в качестве проверки не помешает.
Поворотники не работают совсем. Это означает, что не моргают лампы указателей поворота, лампа на приборной панели и отсутствуют соответствующие щелчки реле. Однако, как и во втором случае, неисправность не всегда касается реле указателей поворота. Порой, причина заключается в неисправности кнопки аварийной сигнализации.

Реле поворотов ВАЗ 2107

Предохранители ВАЗ 2107

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

Расположение реле и плавких предохранителей штыревого типа в монтажном блоке:
Реле включения обогрева заднего стекла.
Реле включения очистителей и омывателей фар.
Реле включения звуковых сигналов (установлена перемычка).
Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
Реле включения дальнего света фар.
Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

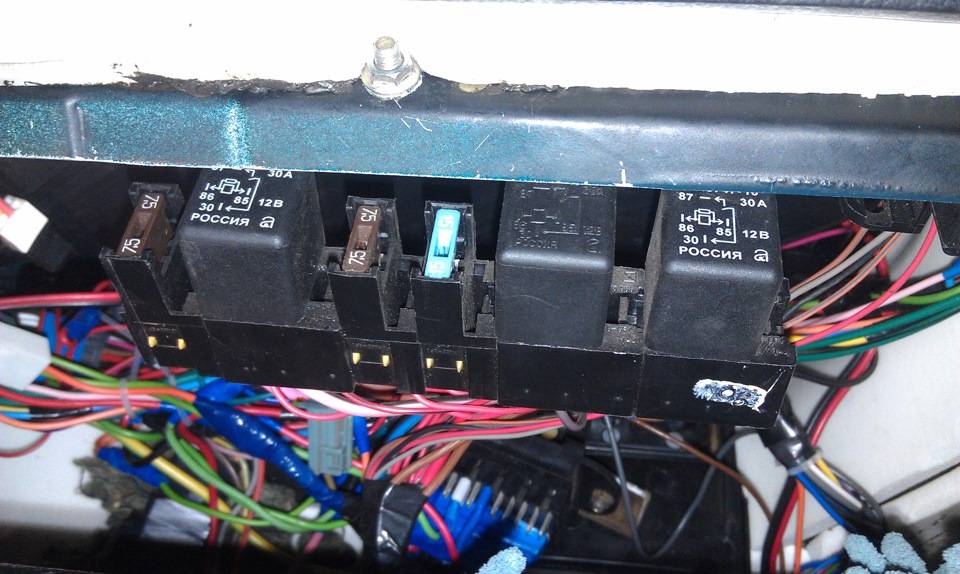

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Вот так выглядит блок

F1 — предохранитель цепи главного реле (7,5А); F2 — предохранитель ЭБУ (7,5А); F3 — предохранитель бензонасоса ВАЗ 2107 (15A); R1 — главное реле; R2 — реле топливного насоса; RЗ — реле электровентилятора.

Примечание: На автомобилях ваз 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей. В монтажном блоке старого образца, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Немного истории

Свою историю Lada 2107 ведёт от модели Fiat 124, и насчитывает она более 35 лет успешного пребывания на рынке отечественного и зарубежного автомобилестроения. Кроме России автомобили этой модификации собирались в Египте и на Украине. За рубеж они поставлялись как Dennis Signet, Lada Riva и Lada Nova.

На ижевском заводе производство этого классического седана прекратилось в апреле 2012 года в связи с падением спроса. ВАЗ-2107 — четырёхдверный пятиместный автомобиль с задним приводом и механической коробкой передач, выпускался в десяти модификациях, отличающихся вариациями силовых агрегатов (включая систему подачи топлива) и рестайлингом.

Что же позволяет «Семёрке» сохранять конкурентоспособность по сей день?

Замена плавких предохранителей

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
Если не видно повреждения визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе или номинальному току цепи.
Выемка вставки из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.
