Электрическая схема автомобиля ваз 2108

Схема электрообеспечения

Это основные составные элементы системы электрообеспечения ВАЗ-2104.

Полная ее схема представлена ниже:

1	Блок-фары (включает в себя лампы ближнего и дальнего света, передние габариты)	40	Выключатели плафонов (в дверных стойках)
2	Боковые поворотники (расположены на крыльях)	41	Внутренний плафон кузова
3	АКБ	42	Выключатель с-мы обогрева заднего стекла с контрольной лампочкой
4	Реле стартера	43	Контролька ручника
5	Электропневматический клапан карбюратора (холостого хода)	44	Контролька включения задних ПТФ
6	Датчик ВМТ первого цилиндра	45	Контролька уровня тормозной жидкости
7	Cтартер	46	Переключатель с-мы омыва и очистки заднего стекла
8	Микровыключатель карбюратора	47	Выключатель аварийной сигнализации
9	Электрические двигатели очистителей фар	48	Реле-прерыватель контрольки ручника
10	Генератор	49	Переключатель поворотников
11	Звуковые сигналы	50	Переключатель света головных фар
12	Свечи;	51	Выключатель звукового сигнала
13	Лампа подкапотного пространства	52	Выключатель с-мы омыва и очистки стекла и фар
14	Датчик температуры ОЖ	53	Блок контрольных ламп
15	Датчик лампы давления масла	54	Переключатель с-мы омыва и очистки стекла и фар
16	Распределитель-прерыватель	55	Замок зажигания
17	Двигатель системы омыва лобового стекла	56	Выключатель регулятор освещения панели приборов
18	Катушка	57	Выключатель ПТФ в задних блок-фарах
19	Датчик уровня тормозной жидкости	58	Указатель температуры ОЖ
20	Электродвигатели системы омыва фар	59	Приборная доска
21	Блок управления пневматическим клапаном	60	Контролька давления масла
22	Диагностическая колодка	61	Указатель уровня бензина с контролькой резерва
23	Реле системы очистки стекла	62	Контролька заряда АКБ
24	Реле-прерывателя поворотников и аварийки;	63	Вольтметр
25	Двигатель системы очистки стекол;	64	Спидометр
26	Розетка для подключения переносной лампы;	65	Контролька габаритных огней
27	Выключатель стоп-сигнала	66	Контролька поворотников
28	Двигатель с-мы обогрева салона	67	Контролька дальнего света
29	Резистор двигателя с-мы отопления	68	Лампочка освещения приборной доски
30	Выключатель контрольной лампы ручника	69	Переключатель двигателя с-мы вентиляции и обогрева
31	Выключатель освещения при движении задним ходом	70	Двигатель с-мы омыва заднего стекла
32	Монтажный блок	71	Задние блок-фонари
33	Реле включения ближнего света	72	Фонари освещения номерной площадки
34	Реле включения дальнего света	73	Нагревательный элемент заднего стекла
35	Перемычка (вместо реле звуковых сигналов)	74	Двигатель очистителя заднего стекла
36	Реле включения системы омыва и очистки фар	75	Плафон багажного отсека
37	Реле включения системы обогрева заднего стекла	76	Датчик уровня и резерва бензина
38	Лампочка бардачка	77	Реле зажигания
39	Прикуриватель

Отметим, что данной системой электрооборудования изначально оснащались только экспортные модели ВАЗ-2104. Штатным оно стало для последующей модификации универсала – 21043.

Для сравнения ниже представлена схема электрооборудования ВАЗ-2105, которая являлась штатной для первых моделей универсала:

По схеме видно, что первые универсалы не оснащались системой обогрева и очистки заднего стекла, омывателями и очистителями фар, а также механизмами их управления. В остальном электрическая схема идентична.

Схема электрооборудования ВАЗ-2104 инжектор отличается тем, у этого авто используется уже электроборудование, позаимствованное у инжекторной модели ВАЗ-2107. Эта модификация универсала получила обозначение ВАЗ-21047 и она являлась последней в истории этого автомобиля.

Схема зажигания авто ВАЗ 2108

На автомобилях ВАЗ 2108 применяется бесконтактная система зажигания. Прерыватель в ней отсутствует, а моментом искрообразования управляет электроника. Ниже приведена ее электросхема и описание основных элементов.

1. Аккумуляторная батарея. Обеспечивает подачу электрического тока при запуске двигателя.
2. Генератор. Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.
3. Монтажный блок предохранителей и реле. Служит для коммутации проводов низкого напряжения, в частности системы зажигания.
4. Катушка зажигания. Выдает ток высокого напряжения на распределитель зажигания.
5. Коммутатор. Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.
6. Датчик Холла. Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.
7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания. Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).
8. Высоковольтные провода (бронепровода). Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.
9. Замок зажигания. Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.
10. Реле зажигания. Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.
11. Свечи зажигания. Служат для образования искры в цилиндрах двигателя.

Одним из важнейших элементов схемы является фотоэлектрический датчик Холла, встроенный в распределитель зажигания. С его помощью БСЗ (бесконтактная система зажигания) фиксирует положение распределительного вала двигателя и определяет момент искрообразования.

При запуске двигателя автомобиля и в процессе дальнейшей его работы датчик Холла в нужные моменты времени вырабатывает электрические импульсы, необходимые для образования искры в определенные моменты времени. Затем эти импульсы поступают на электронный коммутатор, который усиливает их и передает на высоковольтную катушку.

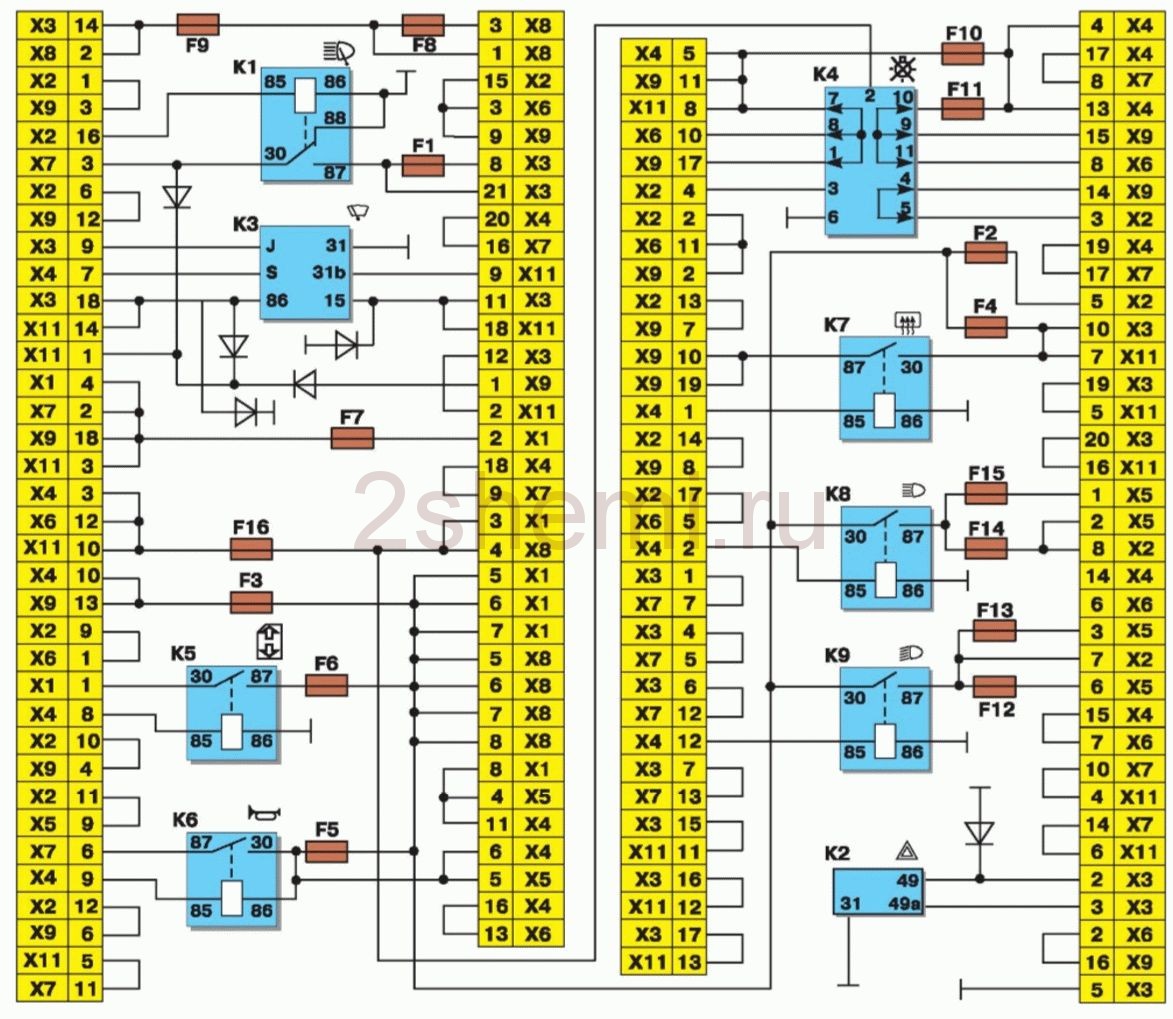

Электросхема реле и предохранителей ВАЗ 2108

Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

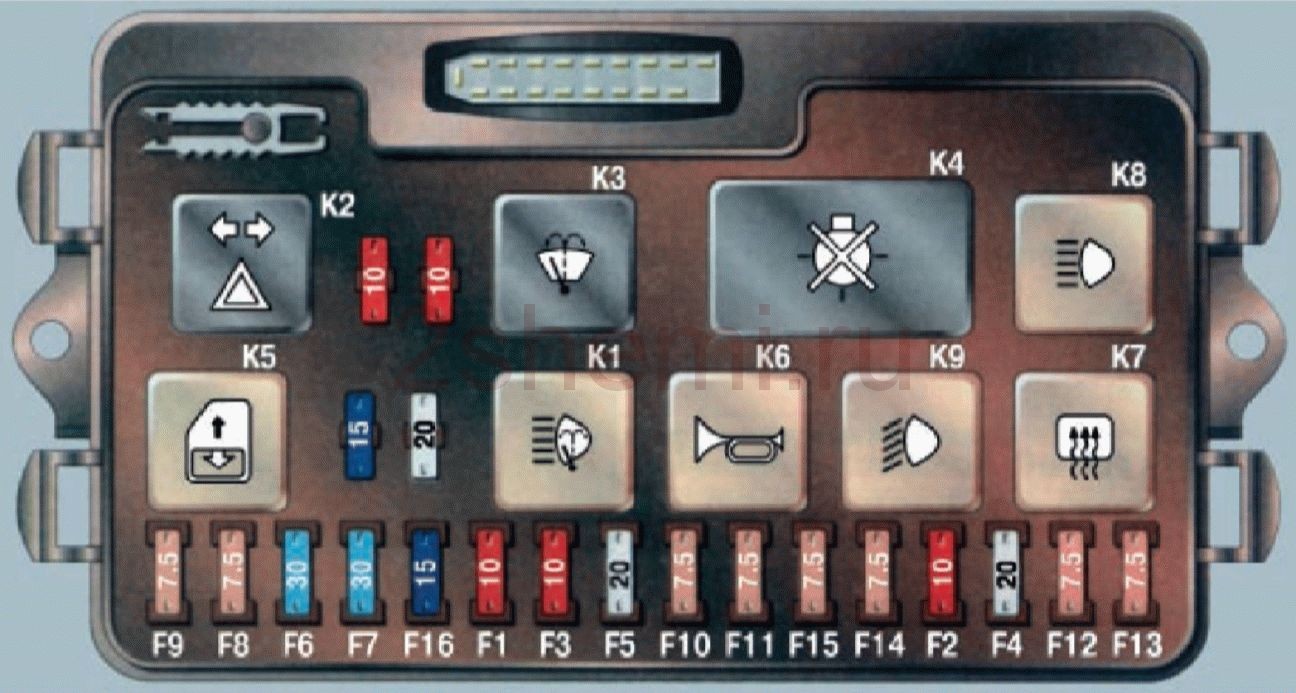

Блок предохранителей 2114-3722010-18

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар VAZ 2108; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители VAZ 2108, F1 — F20 — Запасные предохранители.

Электросхема реле и предохранителей ВАЗ 2108

Схема зажигания 2108

Здесь представлена схема бесконтактного зажигания ваз 2108. Схема подключения зажигания 2108 включает коммутатор 2108 и схему его подключения, а также другие устройства, список которых приведен в этом разделе.

Разбирание символов на схеме: 1 — бесконтактный датчик; 2 — датчик-распределитель поджигания ВАЗ 2108 марки 40.3706 или 40.3706-01; 3 — свечи воспламенения; 4 — коммутатор; 5 — соленоид поджигания; 6 — блок релюшек и предохранителей; 7 — релюшка зажжения; 8 — замок зажжения

Комплектация бесконтактной системы зажигания авто ВАЗ 2108:

• Датчик-распределитель поджигания — 40.3706 или 40.3706-01;
• Коммутатор — 3620.3734, или 76.3734, или RT1903, или PZE4022;
• Катушка зажжения — 3122.3705 с замкнутым магнитопроводом, сухая или типа 8352.12
• Свечи воспламенения — А17ДВР, или А17ДВРМ, или А17ДВРМ1, или FE65PR, или FE65CPR

Важно ! Нужно возить в авто датчик Холла и коммутатор. Поломка этих устройств довольно велика, а отремонтировать их или сменить на другое нельзя

При их поломке движок завести нельзя, но их смена проста. Тоже самое относится и к катушке зажжения, но она более долговечней, чем датчик и коммутатор. При крайней нужде ее можно заменить саленоидом от другого авто.

Важно !

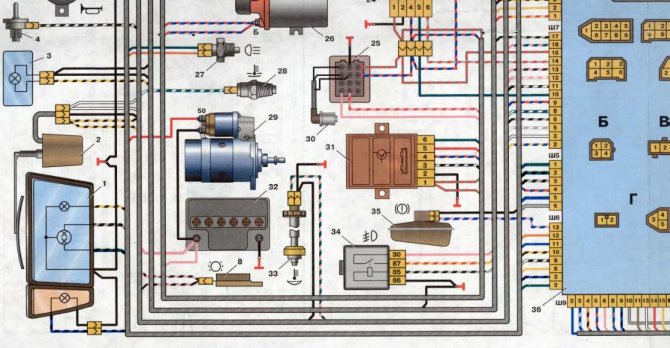

Полная схема

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

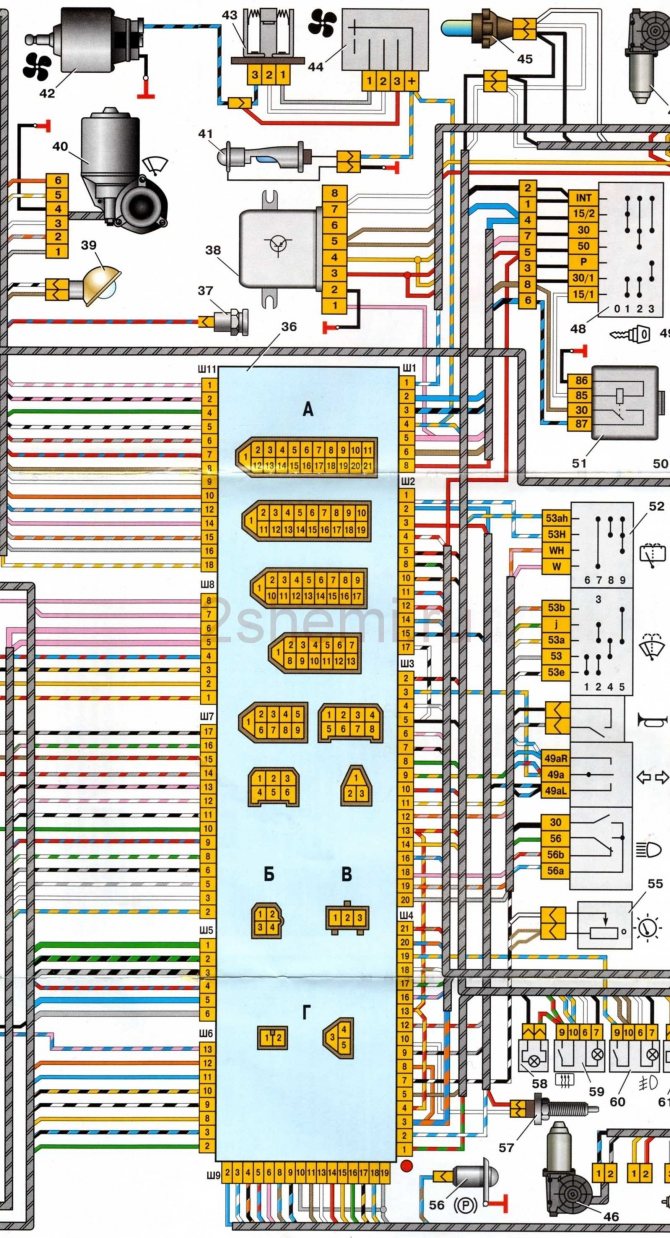

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Высокая панель приборов устанавливалась на ВАЗ 2109 взамен старой «низкой» панели. Отличается от низкой панели «новым» дизайном, добавлением нескольких датчиков и тахометра, а также своим всем известным шумом.

1 – блок-фара; 2 – электродвигатели очистителей фар; 3 – противотуманные фары; 4 – выключатель подкапотной лампы; 5 – звуковой сигнал; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – датчик износа колодок передних тормозов; 9 – генератор; 10 – электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 12 – электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 – датчик уровня масла; 16 – датчик уровня омывающей жидкости; 17 – датчик расхода топлива; 18 – электромагнитный клапан карбюратора; 19 – концевой выключатель карбюратора; 20 – реле включения стартера; 21 – свечи зажигания; 22 – датчик-распределитель зажигания; 23 – датчик скорости автомобиля; 24 – блок управления электромагнитным клапаном карбюратора; 25 – колодка диагностики; 26 – катушка зажигания; 27 – выключатель света заднего хода; 28 – датчик указателя температуры охлаждающей жидкости; 29 – стартер; 30 – датчик верхней мертвой точки 1-го цилиндра; 31 – коммутатор; 32 – аккумуляторная батарея; 33 – датчик уровня охлаждающей жидкости; 34 – реле включения противотуманных фар; 35 – датчик уровня тормозной жидкости; 36 – монтажный блок; 37 – штепсельная розетка для переносной лампы; 38 – блок управления блокировкой замков дверей; 39 – подкапотная лампа;

40 – электродвигатель очистителя ветрового стекла; 41 – лампа освещения вещевого ящика; 42 – электродвигатель вентилятора отопителя; 43 – дополнительный резистор электродвигателя отопителя; 44 – переключатель вентилятора отопителя; 45 – лампа подсветки рычагов отопителя; 46 – моторедукторы электростеклоподъемников передних дверей; 47 – моторедукторы блокировки замков дверей; 48 – выключатель зажигания; 49 – переключатель электростеклоподъемника правой двери; 50 – переключатель электростеклоподъемника левой двери; 51 – реле зажигания; 52 – подрулевой переключатель; 53 – маршрутный компьютер; 54 – прикуриватель; 55 – регулятор освещения приборов; 56 – выключатель контрольной лампы стояночного тормоза; 57 – выключатель стоп-сигнала; 58 – контрольная лампа включения обогрева заднего стекла; 59 – выключатель обогрева заднего стекла; 60 – выключатель противотуманных фар; 61 – контрольная лампа включения противотуманных фар; 62 – контрольная лампа включения заднего противотуманного света; 63 – выключатель заднего противотуманного света; 64 – боковые указатели поворота; 65 – выключатели плафона на стойках дверей; 66 – предохранитель цепи противотуманного света; 67 – выключатель наружного освещения; 68 – комбинация приборов; 69 – выключатель контрольной лампы воздушной заслонки карбюратора; 70 – выключатель аварийной сигнализации; 71 – плафон освещения салона; 72 – разъем для подключения к плафону индивидуального освещения; 73 – задние фонари; 74 – фонари освещения номерного знака; 75 — электродвигатель очистителя заднего стекла; 76 – элемент обогрева заднего стекла; 77 – датчик указателя уровня и резерва топлива;

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Электросхемы Ваз 2109 | Ремонт Ваз 2108 2109 21099

В интернете существует большая путаница с электросхемами Ваз 2109. Причиной путаницы являются следующие факторы:1) Модели Ваз 2109 с карбюраторной системой питания выпускались с низкой панелью(до 1998 года) и с высокой панелью (1998-2013 года).2) Модели с высокой панелью могут быть как с карбюраторной, так и с инжекторной системой питания.3) Выпускались экспортные варианты Ваз 2109 с дополнительными опциями, например стеклоподъемниками,которых в базовой комплектации нет4) ЭСУД(электронная система управления двигателем) или ,как еще называют, ЭБУ различных модификаций.

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно:1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля.2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично.То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4)Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей Ваз 2109:

Проводка Ваз 2109 высокая панель

Проводка Ваз 2109 низкая панель

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в  другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

interaktivnaya-shema-provodki-vaz-2109

Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель

 При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать.  Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

На Главную

Меры профилактики

Какие меры профилактики позволят сохранить исправность электропроводки:

1. Все проблемы, которые возникают в работе электроустройств, должны быть решены как можно быстрее. Если их будет очень много, нормальная эксплуатация авто будет невозможной.
2. При установке новых приборов укладка проводки должна осуществляться там, где нет трущихся деталей и механизмов, это позволит сохранить ее целостность. Кроме того, при прокладке учитывайте, что все провода должны быть надежно заизолированы.
3. Использование самодельных предохранителей в монтажном блоке не допускается. Если перегорел предохранительный элемент, то самодельные устройства (монетки или проволочные перемычки) можно ставить только для того, чтобы доехать до ближайшего магазина. Использование таких предохранителей может привести к замыканию и даже возгоранию, поэтому будьте аккуратны.
4. Периодически осуществляйте диагностику работоспособности генератора, в частности, речь идет о его ремне. Необходимо следить за тем, чтобы ремешок всегда был нормально натянут, поскольку его недостаточное или избыточное натяжение также отразится на работе электросистемы.
5. Дважды в год заряжайте аккумулятор, проверяйте наличие электролита в банках, а также визуально осматривайте корпус на предмет повреждений либо трещин. Повреждения и трещины в конструкции приведут к утечке электролита, что, в свою очередь, станет причиной разряда устройства.
6. Постарайтесь не использовать дешевые китайские девайсы и приборы, к примеру, разветвители в прикуриватель. Как известно, гнездо прикуривателя рассчитано на определенную мощность, а если вы решите одновременно подключить в него несколько устройств, нагрузка на гнездо возрастет в разы.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

Опрос

• Да
• Нет
• Не знаю (свой автомобиль не ремонтирую)

Загрузка …

Электрические приборы авто

Автомобиль ВАЗ 2108 карбюратор оснащен множеством электрических приборов. Генератор электроэнергии подключается к работе тогда, когда заводится двигатель. Его задачей является преобразование механической силы в электрическую энергию. Совокупность устройства с регулятором напряжения называют генераторной установкой. Выходные параметры устройства должны при любых режимах работы двигателя обеспечивать стабильную подзарядку аккумуляторной батареи во время движения машины.

Конструктивное устройство и принцип работы у всех генераторов практически одинаковы. На различных автомобилях они могут отличаться только качеством изготовления и размерами. Для воспламенения горючей смеси в цилиндрах катушка зажигания подает напряжение на свечи. Поскольку каждый цилиндр имеет свою очередь рабочего хода, трамблер распределяет по свечам искры, которые поочередно подаются на камеры сгорания. Система управления ВАЗ 2108 карбюратор регулирует момент срабатывания клапана. Благодаря этому обеспечивается своевременное открытие заслонок.

Статор генератора крепится к корпусу авто. Его передняя крышка расположена со стороны шкива, задняя крышка — с другой стороны, где находятся контактные кольца. От мотора механическая сила передается на роторный вал через ремень. Сам статор набирается из металлических пластин. В специальных канавках укладывается его обмотка, состоящая из тонких медных проводов, покрытых изолирующим лаком.

Щеточный узел

Автомобильная проводка монтируется на датчик температуры, указатели уровня топлива и зарядки аккумулятора. При помощи проводки все датчики выведены на приборную панель. Так водитель может видеть все их показания.

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Этапы проверки	Ваши действия
Для проверки этих защитных элементов на целостность сначала открывается электрическая схема проводки ВАЗ 2109, а именно раздел, в котором приведен список предохранителей монтажного блока.	В этом разделе указано, за безопасность какого из приборов отвечает тот или иной предохранитель. Так же указаны названия защитных элементов, чтобы вы знали какой предохранитель нужно проверить, а также максимально допустимый ампераж.
Обеспечиваем доступ к предохранительному блоку.	Открываем капот. В левом углу возле лобового стекла расположен этот блок. Снимаем крышку и находим нужный предохранитель.
Затем берем специальные щипцы, вытягиваем защитный элемент.	Проверяем его на целостность.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Основные сбои в работе электрооборудования

По сравнению с инжектором ВАЗ 2108 карбюратор оснащен более простой схемой проводки. Это связано с тем, что здесь отсутствует электронное управление впрыском топлива, и процесс подачи бензина в камеру сгорания осуществляется механически.

Исправность работы электрооборудования обычно проверяют вольтметром. С его помощью определяются такие неисправности:

• при повороте ключа не включается зажигание;
• не срабатывает стартер;
• не заводится двигатель;
• печка не греет;
• генератор не выдает нужное напряжение;
• не горят лампы освещения.

Электрические цепи поворотных лампочек объединяются с цепями аварийной сигнализации. Старый ВАЗ 2108 карбюратор имеет схему подачи напряжения на эти лампочки, завязанную на один предохранитель.

Возможная поломка	Ваши действия
Когда не работает какой-то указатель поворота.	Сначала нужно проверить лампочку на целостность спирали. Если лампа не перегорела, проверяются контакты патрона. Они могут оказаться окисленными, что будет причиной исчезновения контакта с лампочкой.
Когда не работают оба стоп-сигнала, скорее всего, вышел из строя предохранитель.	В этом случае необходимо его вынуть и прозвонить тестером. Если он не звонится, то его следует поменять.
Когда не работает один стоп-сигнал.	Причина чаще всего заключается в перегорании лампочки или плохом контакте. Нужно проверить лампочку и, если она исправна, зачистить контакты при помощи наждачной бумаги.
Выход из строя электрооборудования заднего света.	Одной из причин этого может оказаться перегоревший предохранитель. Через него напряжение подается сначала на датчик, а уже потом на лампочки подсветки заднего хода. Если предохранитель оказался нормальным, то нужно сделать следующее. Отсоединить от штекера датчика зеленый и оранжевый провода, соединить их между собой. После этого включить зажигание и посмотреть на лампы заднего света. Их свечение будет означать то, что необходимо поменять датчик.

Многие владельцы авто после отказа работы подсветки заднего хода считают, что проблема не очень существенна. Но при развороте ночью в узком дворике имеется большая вероятность столкнуться с каким-нибудь ограждением либо деревом, которое очень трудно разглядеть в темноте. Это может стать причиной повреждения заднего бампера.

Неисправности

Если электрическая схема автомобиля, имеет какие-либо неисправности, то их нужно устранять как можно быстрее. Иначе, это может повлиять на состояние приборов, за которые данная схема отвечает. При неисправности, и коротком замыкании, в лучшем случае, какой-не-будь элемент электросистемы выйдет из строя, а в худшем, автомобиль может загореться.

Для того, чтоб определить состояние любой системы, нужно вытянуть предохранитель, отвечающий за интересующую Вас цепь. Внутри предохранителя находится контакт, который, в случае перепада напряжения или замыкания, просто перегорает. В таком случае, нужно проводить осмотр каждого элемента пострадавшей цепи. Делать это, лучше под присмотром специалиста. Так как неисправности, связанные с электричеством, могут очень печально кончиться.

https://youtube.com/watch?v=RUl65pclHjA
