Стеклоочиститель автомобиля лада приора

Как ускорить работу дворников “Приоры”

Проблема медленной работы дворников проявляется с течением времени. Скорость может снизиться в несколько раз, стеклоочистители начинают двигаться медленно даже по мокрому стеклу, залитому дождем. Причин неисправности три:

неисправность двигателя;
плохая работа шарниров дворников;
проблемы с электропитанием двигателя.

Неисправность двигателя может заключаться в износе щеток или подшипников. Но двигатель дворников достаточно надежен, поэтому чаще причина в шарнирах или электропитании.

Наладить работу шарниров можно при помощи качественной смазки. Для этого надо снять трапецию с моторчиком, промыт шарнирные соединения и нанести смазку, которая не густеет при низких температурах.

READ Как Поменять Ремень Генератора На Опель Астра

Проблемы электропитания решает доработка схемы стеклоочистителей “Приоры”. В схеме включения дворников имеется множество электросоединений и контактов, которые со временем окисляются. В результате происходит падение напряжения, подаваемого на электродвигатель дворников, и он не развивает требуемую мощность.

Доработка дворников “Приоры” путем установки пятиконтактного электромагнитного реле, которое минимизирует потери тока в цепи питания.

Для этого понадобятся:

5-контактное реле — three шт.;
5-контактный разъем моторчика реле;
круглые клеммы — five шт.;
провод сечением 2,5 мм.

Схема подключения предполагает установку трех реле в разрыв проводов перед моторчиком стеклоочистителя и не вносит изменений штатную проводку авто (рисунок 1). В результате напряжение, подаваемое к двигателю через контакты и выключатели дворников, управляет лишь включением реле, которые без потерь подают на двигатель напряжение бортовой сети.

Особое внимание нужно уделить изоляции проводов контактов. Блок реле нужно установить в подходящий пластиковый футляр и заделать отверстия, чтобы предотвратить попадание влаги, которая может вызвать окисление контактов и поломку реле

Таким образом решается проблема медленной работы моторчика дворников.

При пользовании омывателем ветрового стекла “Приоры” дворники делают четыре прохода вместо двух, как на большинстве авто. Первые два циклов дворники соскребают грязь и воду со стекла, а последние пару циклов дворники движутся по сухому стеклу. В результате происходит ускоренный износ резинок, а на стекле появляются царапины. Исправить этот “баг” может доработка стеклоочистителя “Приоры”. Она состоит в доработке реле стеклоочистителя, после которой количество взмахов уменьшится.

Работа требует минимальных навыков обращения с паяльником, чтобы суметь произвести замену одного резистора в реле.

Для модернизации реле дворников понадобятся:

резистор 40-70 кОм;
отвертка или нож;
паяльник;
припой;
канифоль.

Количество движений дворников при включении омывателя зависит от одного из резисторов в схеме реле. Его сопротивление равно one hundred forty one кОм, а для двух циклов необходим резистор примерно fifty one кОм.

Чтобы модернизировать реле, необходимо выполнить такие действия:

снять реле дворников с панели предохранителей;

ножом или отверткой вскрыть и разобрать реле;
нагреть паяльник;
выпаять резистор one hundred forty км;

припаять на на освободившееся место резистор 40-70 кОм ( при большем сопротивлении дворники могут делать 3-4 хода вместо 2);

Примечание: если нет резистора подходящего номинала, можно заменить его последовательным или параллельным соединением резисторов подходящего номинала. Например, припаять последовательно два соединенных резистора по twenty кОм (получится forty кОм) или два параллельно соединенных резистора по one hundred кОм (получится fifty кОм).

собрать корпус реле;
установить реле на панель предохранителей;
проверить работоспособность реле, кратковременно включив омыватель стекла.

Доработка стеклоочистителя “Приоры” завершена. Дворники станут выполнять два хода.

Также можно установить дополнительный регулятор паузы между движениями дворников на основе переменного резистора. Для этого понадобятся:

провода;
разъемы “папа” и “мама”;
переменный резистор.

Чтобы установить регулятор, необходимо выполнить такие действия:

припаять к резистору два провода;
установить на концы проводов разъемы “папа” и “мама”;
разобрать кожух рулевой колонки;
найти желтый провод с зеленой полосой;
вытащить разъем провода из колодки;
один провод, идущий от переменного резистора, подключить к колодке, другой — к наконечнику отключенного от нее желто-зеленого провода;
закрепить переменный резистор в доступном месте (например, на рулевой колонке);
собрать кожух колонки.

Такая доработка дворников “Приоры” неосуществима на автомобилях “люкс”-класса, оснащенных датчиками дождя.

Размер щёток стеклоочистителя (дворников) ВАЗ

29.01.2014

Ранее мы уже говорили о дворниках, рассматривали механизм, выбирали щётки, сравнивали каркасники с бескаркасными. Теперь подошла очередь поговорить о размерах. А именно: какого размера щётки стеклоочистителя (дворники) должны быть?

Почему данный вопрос столь важен? Если щётки стеклоочистителя подобраны не по размеру, то появляются дополнительные проблемы, которые ой как не нужны, но об этом ниже.

Большие щётки

Если вы подобрали щётки чуть больше, чем положено, то прижимная сила щёток к стеклу ( в особенности бескаркасных) сильно падает, что способствует плохому очищению стекла. Почему плохо чистят дворники?

Так же щётки большего размера могут во время работы краем залезать на уплотнительную резинку лобового стекла, тем самым отрываться от рабочей поверхности.

Ну им ещё одна проблема, которая встречается на Калинах, щётка с водительской стороны бьёт по кромке водительской двери.

Маленькие щётки

Если же щётки подобраны ниже положенного, то самым главным минусов является снижение площади рабочей поверхности.

Так же из-за маленьких щёток по середине лобового стекла может образоваться грязный отстровок или же «сопля» накопившейся воды (во время дождя).

ВАЗ 2113, 2114, 2115

Размер щёток лобового стекла на данных моделях симметричен и составляет по 51см с каждой стороны. Но так же есть возможность поставить щётки другого размера: с водительской стороны 53см, с пассажирской 51см. Если же поставить оба по 53см то посередине будет образовываться тонкая полоса из воды.

Размер щётки на заднее стекло составляет 30см. Но сюда можно поставить и 33см,причем никаких проблем не будет.

Делается это очень просто: снимается моторчик, ставится обратно, но со смещением на пару зубьев.

Приора

Идеальный размер щёток для приоры так же как и у ВАЗ 2114, т.е. 53см- водительская щётка, 50см – пассажирская щётка ( так же можно и 51см попробовать и 48см). Задний дворник – 33см.

Видео «Замена механизма стеклоочистки своими руками»

Если вы столкнулись с проблемой неработоспособности стеклоочистителей, то данное видео поможет вам произвести замену конструкции трапеции с моторчиком (автор ролика — канал В гараже у Сандро).

Стеклоочистители относятся к элементам, обеспечивающим безопасность передвижения. Ведь без их правильной и качественной работы езда в плохую погоду становится просто невозможной. Водитель должен в любых погодных условиях обладать максимальным объемом информации, что позволяет принимать правильные и своевременные решения на дороге. Со временем штатные щетки стеклоочистителей разбалтываются и качество их очистки намного ухудшается. Появляются разводы и не вытертые участки лобового стекла. Выходом из данной ситуации может быть только замена щеток новыми деталями.

Как подобрать дворники

Рассмотрим, как осуществляется данная процедура на автомобиле Лада Приора.Для начала отметим, что, выбирая новые щетки в магазине, необходимо учитывать несколько аспектов. Во-первых, необходимо определиться с типом покупаемых деталей.
Как известно, стеклоочистители бывают каркасными и бескаркасными. Первые основаны на металлическом каркасе и отличаются повышенной шумностью и разбалтыванием металлических соединений с течением времени. Вторые лишены этих недостатков. Дворники нужно подбирать соответствующей длины. Для зимы можно приобрести специальные сезонные щетки, помогающие очищать стекло от обледенения.
На Приоре с завода установлены каркасные дворники. Хотя для улучшения качества очистки лучше все-таки приобрести бескаркасные модели. Хотя каркасные позволяют осуществить лишь замену резинок. Перед началом замены необходимо откинуть рычаги дворников вверх.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.
Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.
Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.
Крестовой отверткой вывинчиваются крепежные элементы жабо.
Открыть капот.
Отвести в сторону резиновый уплотнитель капота.
Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.
И один винт снизу, который расположен под бачком тормозной системы.
Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.
Снимаем жабо, потянув ее на себя.
Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.
После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.

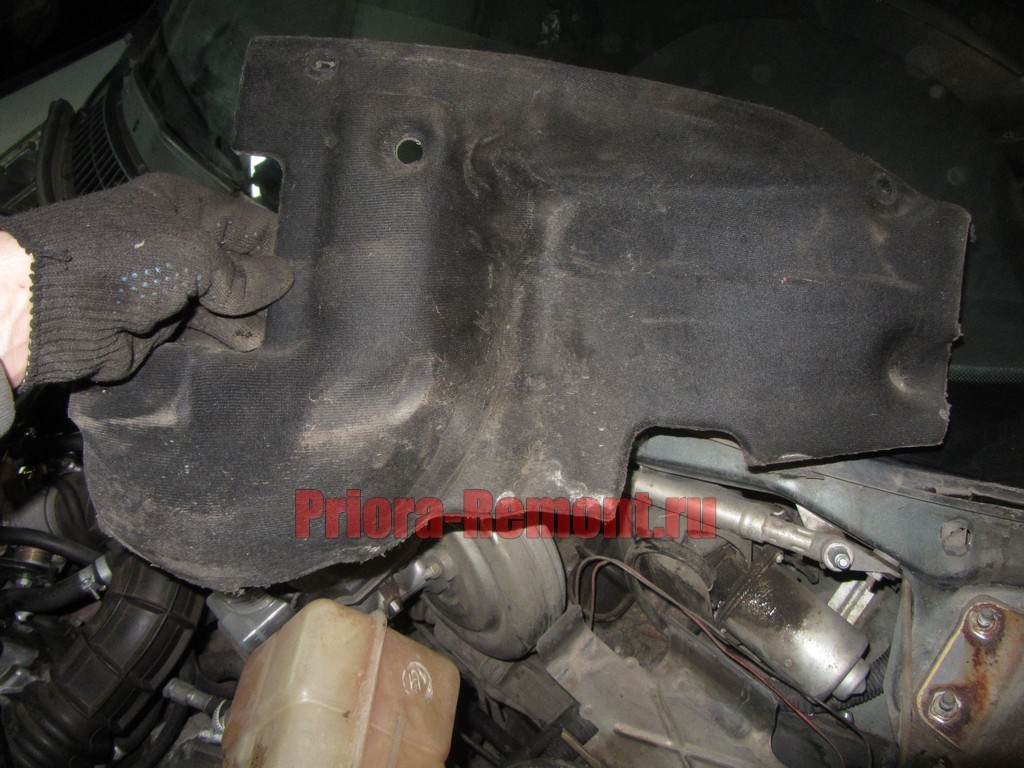

Снять шумоизоляцию.
Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.
Гайки крепления платформы расположены на колесных арках со стороны колеса.
Снять платформу, и убрать ее в сторону.
Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.
И вторая гайка на «10» крепления трапеции на Приоре.
Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.
Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре.
На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.
Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».
Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.

Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.

Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Замена трапеции дворников на Приоре

Для ремонта трапеции Приоры потребуется ремкомплект, с помощью которого замена моторчика или тяг трапеции не займет много времени. В первую очередь для замены моторчика на Приоре нужно подготовить подкапотное пространство: отсоединить аккумуляторную клемму со знаком «-», снять левую часть шумоизоляции и отвести в сторону расширительный бак. Из ремкомплекта стеклоочистителей Приоры сначала потребуются плоская и крестовая отвертки, а также головка «на 10».

Как снять трапецию дворников на Lada Priora

В арке левого колеса спереди открутить две гайки, которыми снизу крепится кронштейн расширительного бака с помощью головки «на 10». В двигательном отсеке открутить два болта верхнего крепления, используя ту же головку «на 10» и снять кронштейн.
Отжать фиксатор и отсоединить колодку от проводки моторчика.
С помощью крестовой отвертки выкрутить саморез верхнего крепления отопителя.
С помощью головки «на 10» открутить болт и гайку крепления отопителя, после чего снять очиститель лобового стекла, отжимая верхнюю часть отопителя.
Далее требуется пометить расположение кривошипа относительно кронштейна, если нужно полностью снять моторчик стеклоочистителей Приоры.

Установка трапеции стеклоочистителя на ВАЗ-2170 происходит в обратном порядке. Нужно включить моторчик с помощью подрулевого переключателя, потом выключить и подождать, пока вал электромотора остановится. Далее следует установить кривошип по метке, сделанной до этого.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Увеличить зону чистки лобового стекла можно различными способами, все зависит от того, как выглядит полоса грязи, до которой дворник не добирается.

Начну с самого простого способа:

Увеличиваем площадь чистки лобового стекла (простой способ)

Одной из причин по которой дворник не достает до края стекла — это ветровая накладка (жабо) старого образца. То есть просто поводок упирается в жабо. Решение: Отрезать небольшой треугольник, где поводок упирается о жабо.

Еще одним простым решением проблемы может быть установка повыше начального положения водительского дворника. Таким образом, чем выше будет начальное положение дворника, тем больше площади он будет отчищать возле стойки. Однако не многим понравится приподнятая щетка стеклоочистителя. Также она будет создавать дополнительные сопротивления воздуха, т.к. уже не находится под жабо как раньше.

Кроме того, приподнятый дворник будет отчищать только верхнюю часть возле стойки. В результате чего неочищенная область будет напоминать клин.

Доработка механизма стеклоочистителя

Чтобы сделать отчистку лобового стекла максимальной и при этом не поднимать дворник выше жабо, а другими словами увеличить ход дворника, нужно немного доработать механизм стеклоочистителя. Для этого потребуется снять ветровую накладку (Жабо) и трапецию стеклоочистителя. Главная задача — это усовершенствовать шатун, закрепленный на валу электродвигателя. Для этого его нужно снять, но перед этим нужно запомнить расположение вала и шатуна. Обычно колено должно быть закреплено на валу моторчика в одну линию с тягой. Для этого лучше всего поставить метки, чтобы при сборке можно было все установить в таком взаимном расположении. Если взаимное расположение вала и шатуна будет другим, тогда дворник будет останавливаться не в самом нижнем положении, а в промежуточном (например, когда включаешь дворники, они сначала немного ныряют вниз, а затем только начинают двигаться вверх) После того, как Вы установили метки нужно открутить гайку и снять шатун.

Как поменять трапецию дворников на приоре

Снятие трапеции стеклочистителя Priora, а также демонтаж и замена моторчика привода этой трапеции дворников немного отличается от автомобилей десятого семейства (ваз 2110-12), поскольку на Приоре и крепление жабо другое, и крепление шумоизоляции тоже немного отличается, поэтому выполнять такую процедуру будет немного сложнее. Так что если вы владелец Лада Приора и требуется снимать трапецию привода стеклоочистителя для ремонта или замены моторчика, то все же стоит воспользоватся наглядной видео инструкцией, дабы не возникало не предсказуемых затруднений при снятии и установке трапеции дворников на вашей Приоре. И так, для снятия трапеции Приора первым делом снимаем сами стеклоочистители, затем откручиваем крепления жабо и крепления шумоизоляции в капотном отсеке. Также нужно снять расширительный бачок. Пос лечо можно будет снимать шумоизоляцию чтобы получить доступ к трапеции дворников Приора. Но чтобы демонтировать трапецию с моторчиком в сборе вам придется снимать и площадку бочка.

Наглядно всю процедуру смотрим на видео.

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Не работают дворники Приора

Перестал работать дворник после удара птицы на ходу на ВАЗ Приора

Всем доброго времени суток Если вам надоела унылая работа дворников с приходом холодов то вам сюда. У меня приора с кондиционером, и работал я один, так что все нереальное реально . Но скажу сразу, пару моментов, а именно снятие и установка трапеции меня немного вывели из себя, и я вспоминал конструктора всеми «хорошими » словами. а теперь подробно. -Приора с кондиционером -снимал не отсоединяя мотор фото свои не делал так что буду брать из интернета.

Снятие трапеции стеклоочистителя в сборе с мотором на Приоре

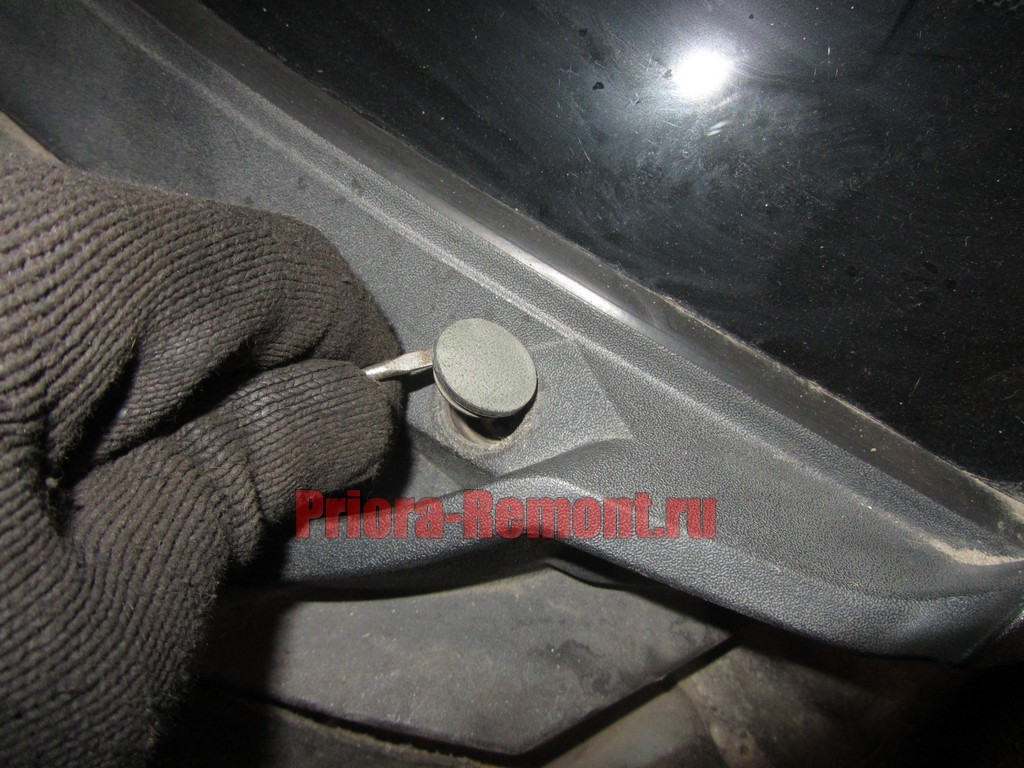

Первым делом необходимо снять рычаги дворников, а также уплотнительную резинку верхней части капота. После этого при помощи тонкого ножа поддеваем декоративные заглушки, под которыми находятся винты крепления жабо.

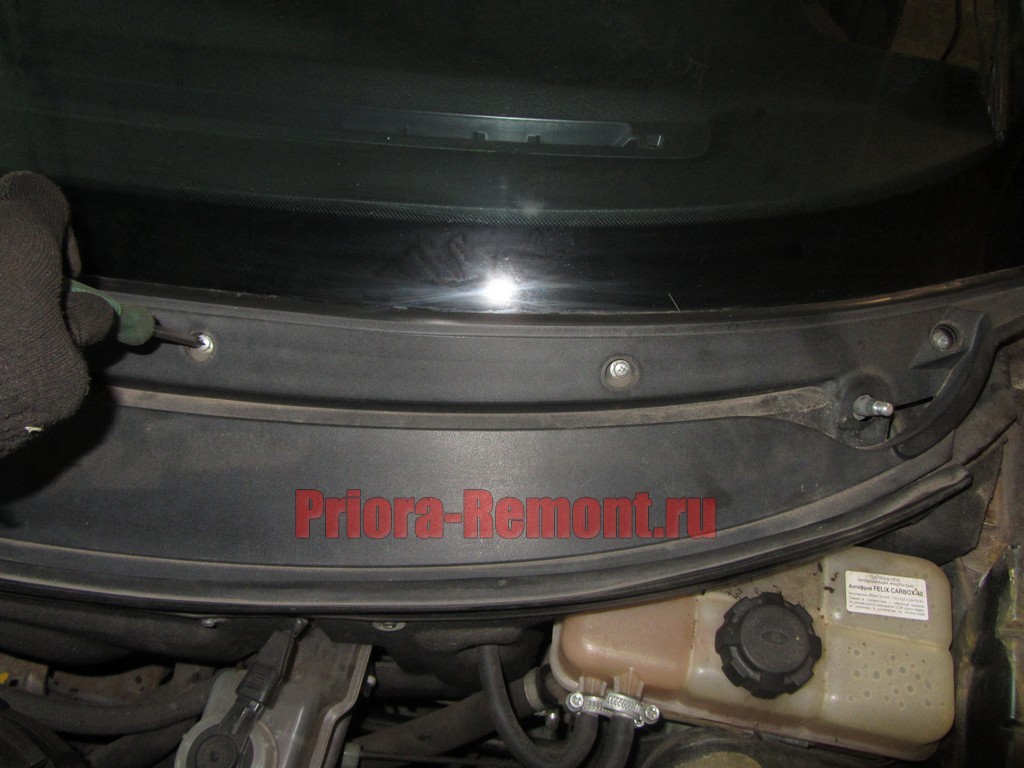

Под этими заглушками отворачиваем винты крепления жабо.

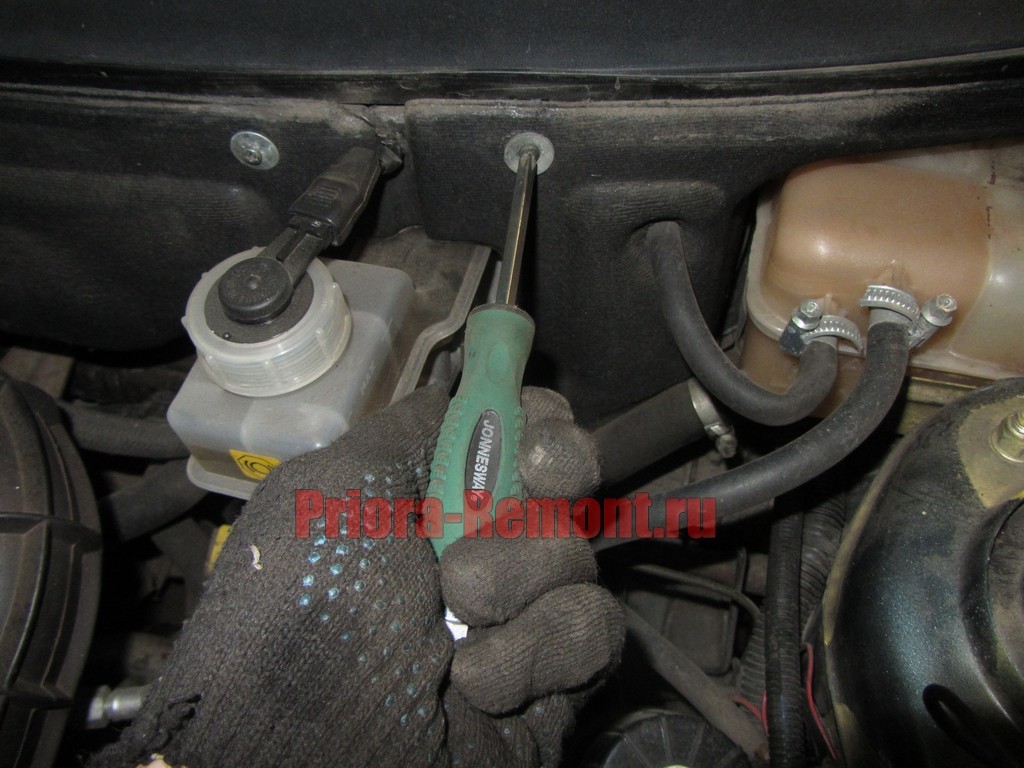

Теперь стоит опять-таки с левой стороны открутить несколько винтов крепления утеплителя к жабо, как это показано на фото ниже.

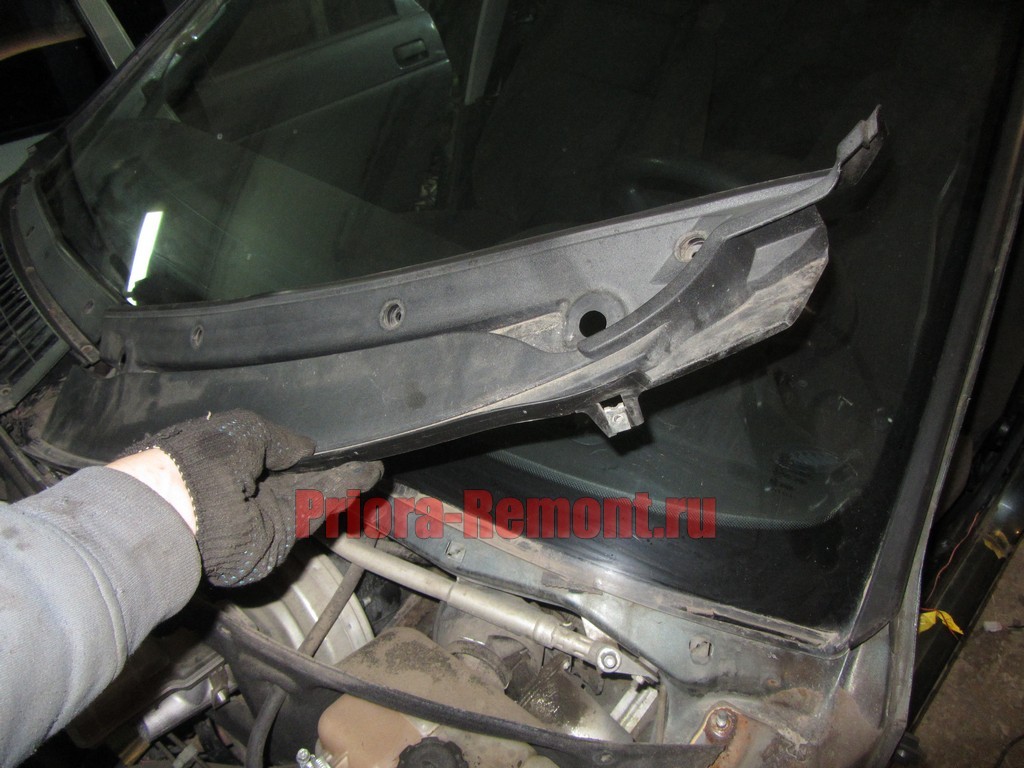

После чего можно снимать одну часть жабо:

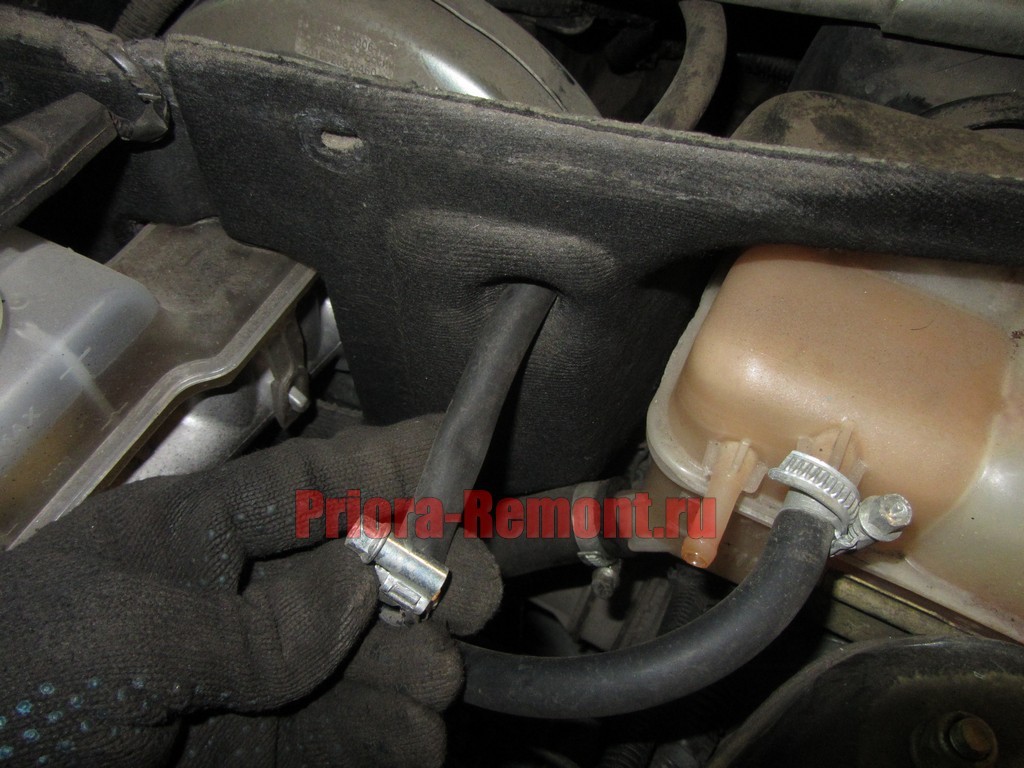

Также, ослабляем болт хомута на тонком шланге расширительного бачка и выводим его из отверстия в утеплителе:

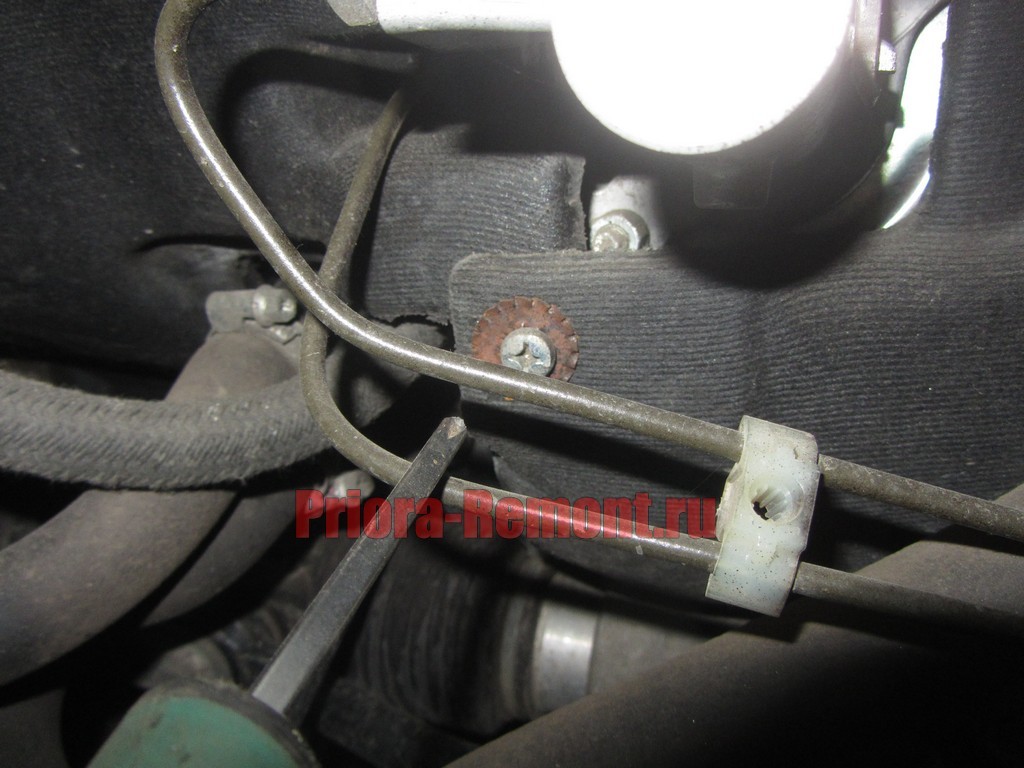

Утеплитель моторного отсека также крепится еще снизу, что не очень хорошо видно, но на фото ниже этот винт довольно хорошо виден.

Теперь можно поднимать расширитель вверх, и отводить в сторону участок утеплителя, как это показано на фото ниже.

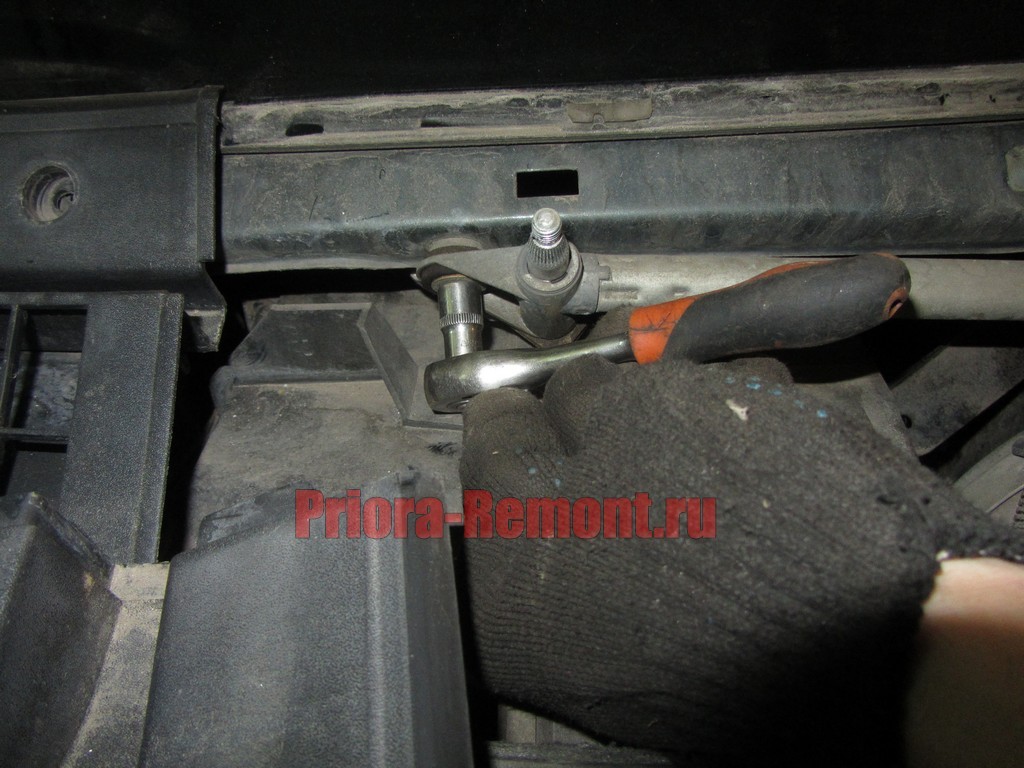

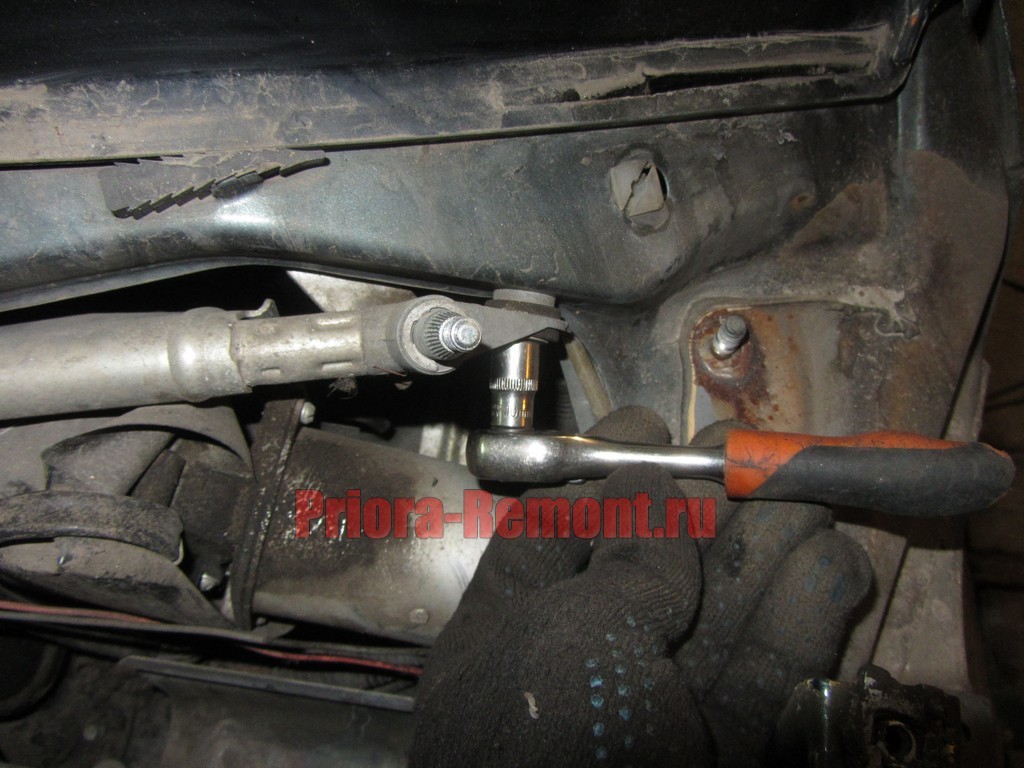

Теперь можно уже приступать к отворачиванию гаек крепления и болтов мотора с трапецией. Сверху слева:

И сверху справа:

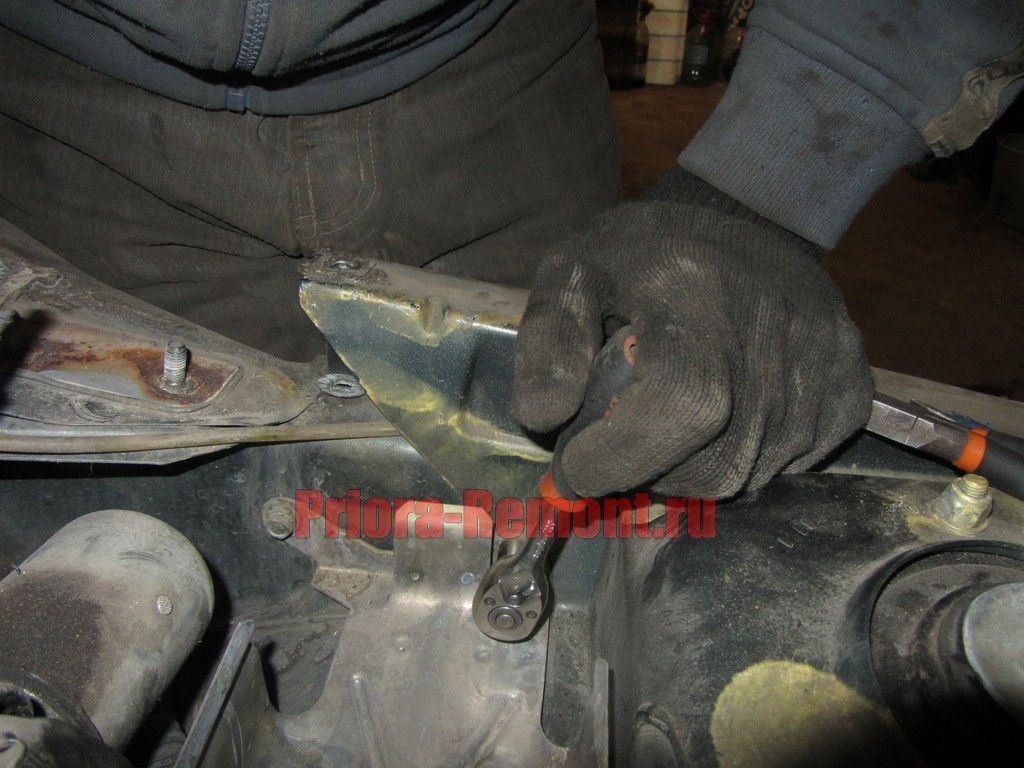

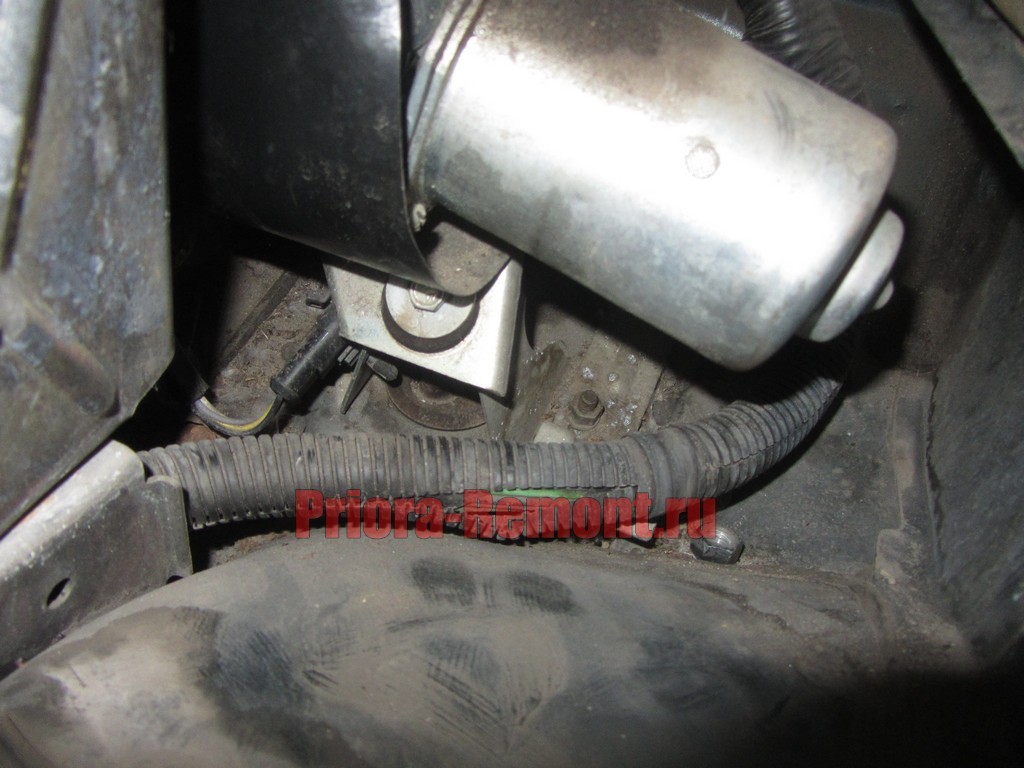

А вот чтобы добраться до болта крепления трапеции снизу по центру, необходимо предварительно открутить и снять кронштейн крепления расширительного бачка. Два болта крепления находятся сверху, что видно на фото:

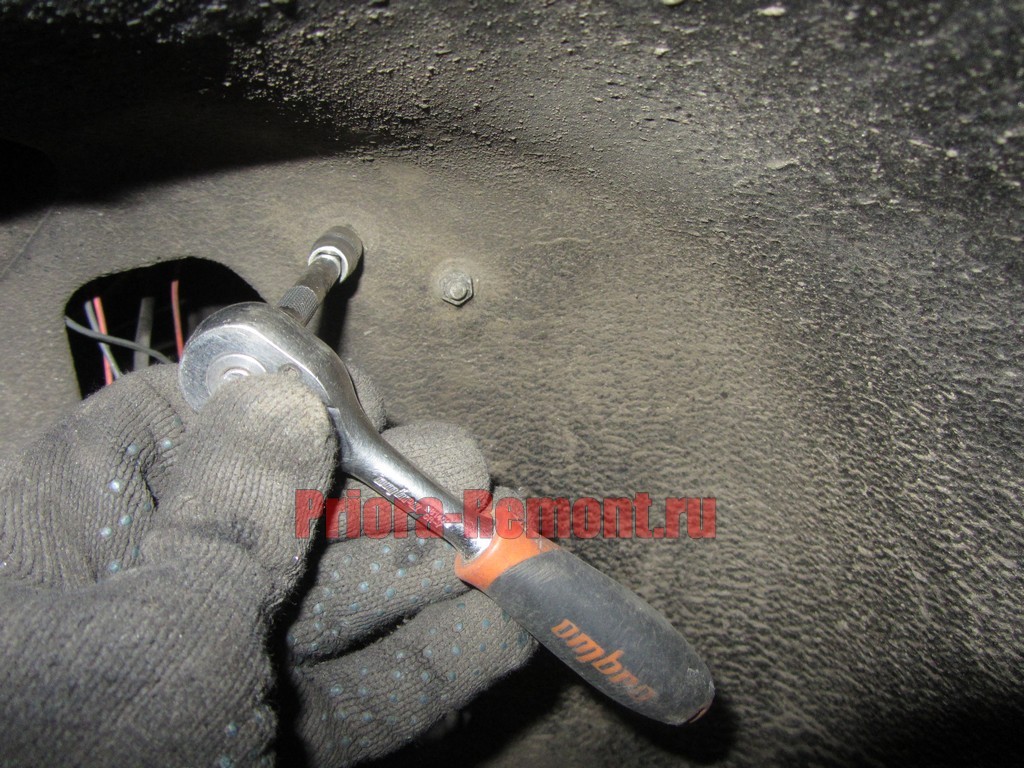

И еще два болта с внутренней стороны крыла, разумеется, предварительно сняв подкрылок.

Теперь площадку можно снимать, и откручивать последний болт крепления трапеции Приоры.

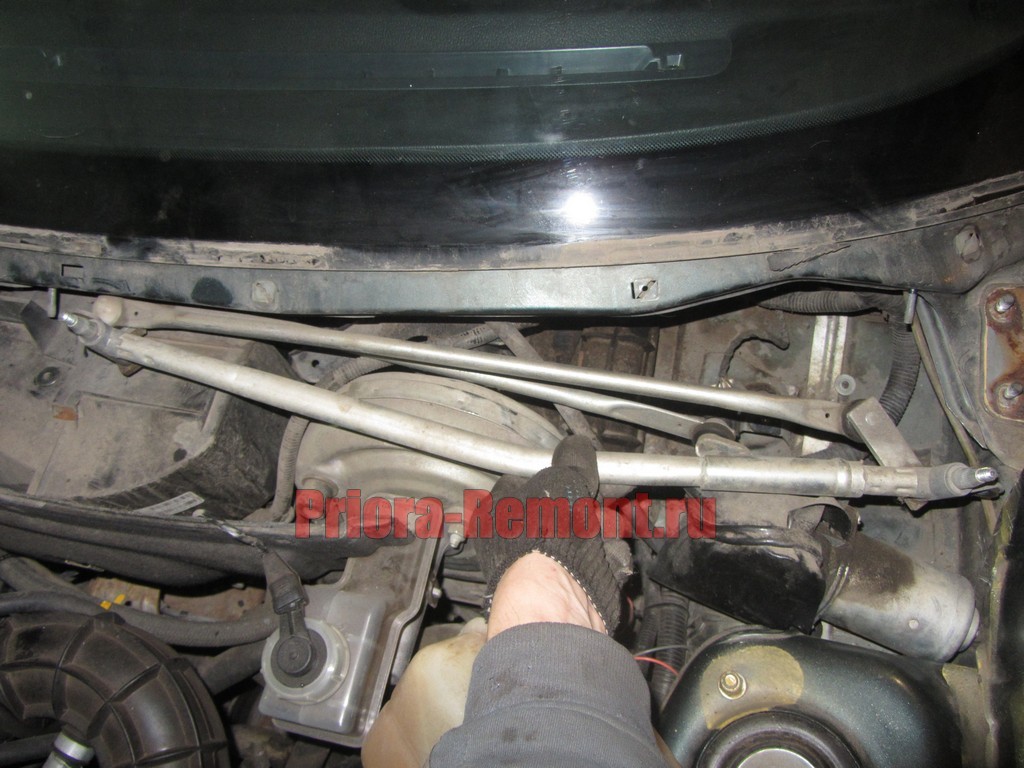

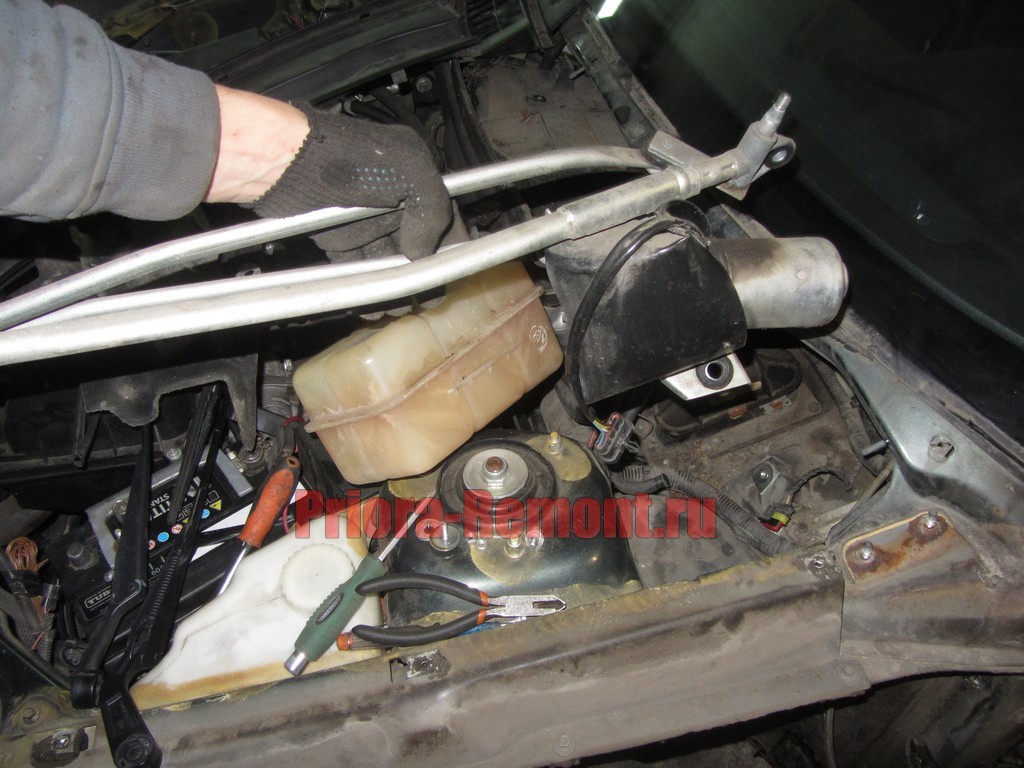

Теперь аккуратно извлекаем всю конструкцию в сборе, находя нужное положение, чтобы трапеция не цеплялась за кузов и корпус отопителя.

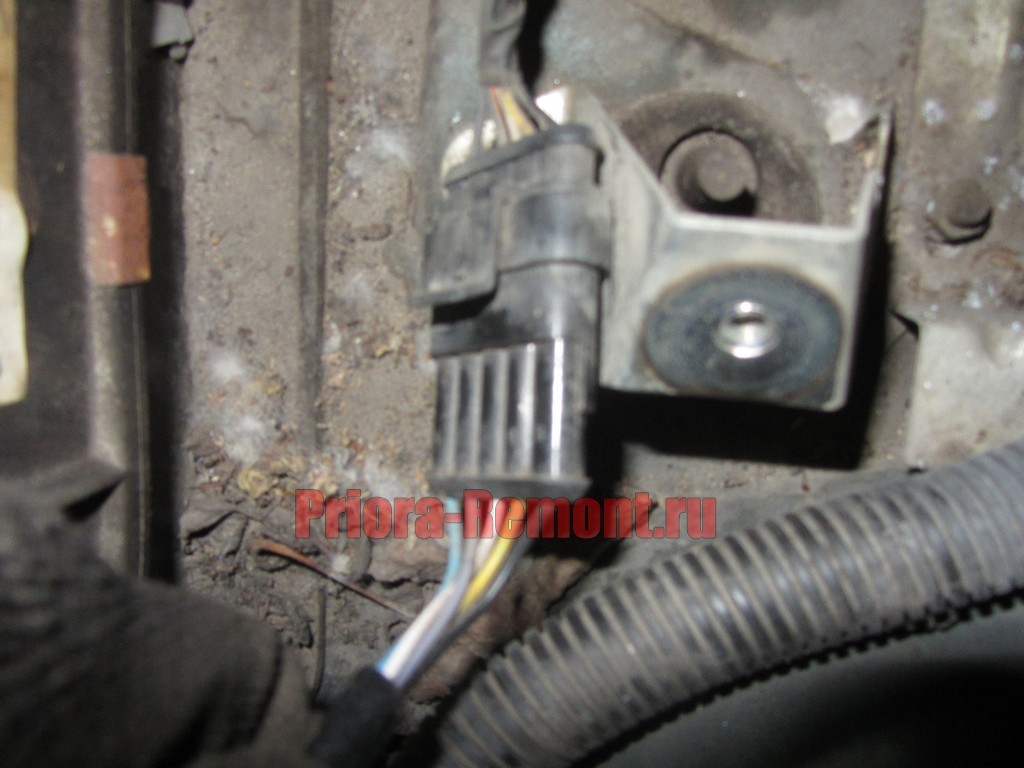

Еще остается один момент — отсоединить колодку со жгутом проводов питания.

Теперь вся трапеция в сборе с мотором снимается без каких-либо проблем.

Как выбрать дворники

Стеклоочистители бывают обычные и бескаркасные. Первые состоят из металлического каркаса, шумят и быстро разбалтываются. Так как на Приоре дворники не взаимозаменяемы, то необходимо их подбирать, учитывая длину. Для зимы существуют специальные щетки, позволяющие бороться с обледенением. ВАЗ Приора на заводе оснащается каркасными стеклоочистителями. Такой тип позволяет осуществлять при необходимости только замену щеток, хотя бескаркасные отличаются лучшим качеством очистки.

Существуют также гибридные дворники – самый дорогостоящий вариант. От каркасных стеклоочистителей они позаимствовали коромысла и опоры, а от бескаркасного типа – пластиковый корпус. Такой вариант самый совершенный и отличается своей долговечностью. Замена ленты в бескаркасных и гибридных дворниках требует наличия определенных навыков, тогда как поменять резинки в обычных стеклоочистителях может любой желающий.

Замена

Замену следует проводить только при закрытом капоте, иначе дворник не поднимется.

При поднятом дворнике, с контролируемым усилием тянем щетку стеклоочистителя вниз. После чего щетка снимется.

Если дворники долгое время не менялись, то необходимо приложить не малое усилие, так как мусор и грязь накопленный за период эксплуатации сыграли роль «клея» и крепко зафиксировали щетку в посадочном месте.

Перед установкой новой щетки необходимо очистить поверхность крючка от ржавчины.

Установка новой щетки производиться путем вставки щетки в крючок дворника.

Процесс замены щеток стеклоочистителя завершен.

Как поменять резинки

Сделать замену резинок можно своими руками, что позволит сэкономить на покупке новых щеток. Потребуются плоскогубцы и отвертка с широким лезвием. В первую очередь для замены щеток дворников на Приоре требуется установить их перпендикулярно рычагам, отжать стопорные скобы и затем вытянуть. После снятия дворников следует аккуратно отогнуть на минимальный угол зажимы резиновой ленты, находящиеся на краях прижимной пластины. Это делается для того, чтобы резинка могла легко выйти из дворника. Лучше зажимы выгибать плоскогубцами, так как есть риск повреждения фиксаторов.

После того, как резиновую ленту извлекли из зажимов, из нее нужно вытянуть металлические пластины, которые удерживают изогнутую форму. Следует сразу запомнить направления изгибов пластин, чтобы не перепутать их и не делать работу заново, так как резинка не будет плотно прижиматься к лобовому стеклу. В пластинах есть выборки, куда должны входить пазы резинки. Бывают ситуации, когда толщина паза больше ширины выборки. В таком случае ее можно расширить тонким надфилем.

Резиновая лента легко вставляется в фиксаторы до щелчка. При этом она не должна люфтить, иначе быстро износится. Если установленная резинка оставляет неочищенные места на стекле, то ее нужно заменить снова. Однако стоит учитывать, что стоимость нескольких испорченных при установке лент может быть больше стоимости дворника в сборе.
