Реле и предохранитель стартера Лада Приора где находится

Никому совершенно точно не понравится сидеть и долго пытаться заводить авто

Дабы этого не случилось, важно проводить регулярно осмотр и профилактику машины, то есть полноценно ухаживать за ней. Исключение не составляет и Лада Приора

Каждый опытный автовладелец понимает, что далеко не всегда своевременная профилактика обезопасит от неприятностей. Когда силовой агрегат отказывается запускаться, это всегда тревожный сигнал, который говорит о поломке какой-либо системы.

Владельцу автомобиля следует знать, как происходит процесс запуска двигателя, и это поможет свести риск отказа запускаться к минимуму. Кроме всего прочего это сэкономит ваше время на выявление причины поломки и сбережет ваши деньги, на тот случай, если вы решите обратиться в сервис за диагностикой.

Не крутит стартер на Приоре

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для управления ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с аккумулятора клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

В этой статье мы кратко разобрали причины того, почему стартер не крутит на Приоре.

Как устроен стартер ВАЗовской «Десятки»?

На отечественные «десятки» ставится стартерный узел с номером 5702.3708, по сути, представляющий собой электромотор постоянного тока. Одними из основных компонентов такого устройства являются тяговое реле, а также планетарный редуктор. Возбуждения мотора осуществляется за счет действия постоянных магнитов, установленных внутри конструкции узла. Сам корпус механизма выполняется из стали, он соединяется с помощью двух шпилек с крышками девайса.

Обозначение составляющих элементов устройства

Также конструкция стартерного узла подразумевает наличие якоря и статора. Якорь предназначен для осуществления вращения в металлокерамических вкладышах, в результате чего вращение передается через редуктор на привод устройства. Когда водитель поворачивает ключ в замке зажигания, напряжение с аккумуляторной батареи машины передается на обмотки реле. В результате воздействия магнитного поля якорь сначала втягивается, в результате чего шестеренка редуктора входит в зацепление с маховиком. Соответственно, это приводит к замыканию контактных болтов внутри конструкции.

Затем сам якорь остается в таком же состоянии, фиксирует он так с помощью удерживающей обмотки. При повороте ключа в замке зажигания происходит обесточивание этой обмотки. В конечном итоге это способствует тому, что якорь возвращается в изначальное положение (автор видео — Автоэлектрика ВЧ).

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

1. Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
2. Достаньте воздушный фильтр и впускной шланг.
3. Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
4. Поставьте нейтраль на рычаге КПП.
5. Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
6. Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
7. Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
8. Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
9. Если якорь не крутится вообще, проблема в обмотке.
10. Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.

Проверка реле

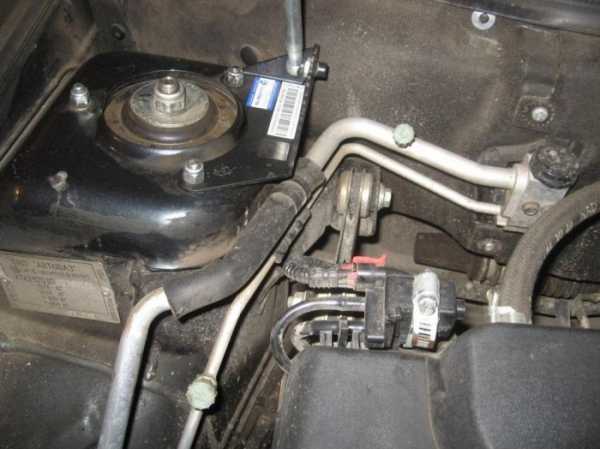

Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.

• Во-первых, нужно попросить товарища покрутить ключ зажигания и прислушаться к подкапотному пространству. Если есть щелчок, значит, с деталью все в порядке. Если же щелчка нет, или с щелчком якорь не крутится, придется перейти к следующему шагу.
• Замкните клеммы, идущую от АКБ, с клеммой, которая соединена со стартерным узлом отверткой. Если узел заработал, значит, реле неисправно.

Предохранитель

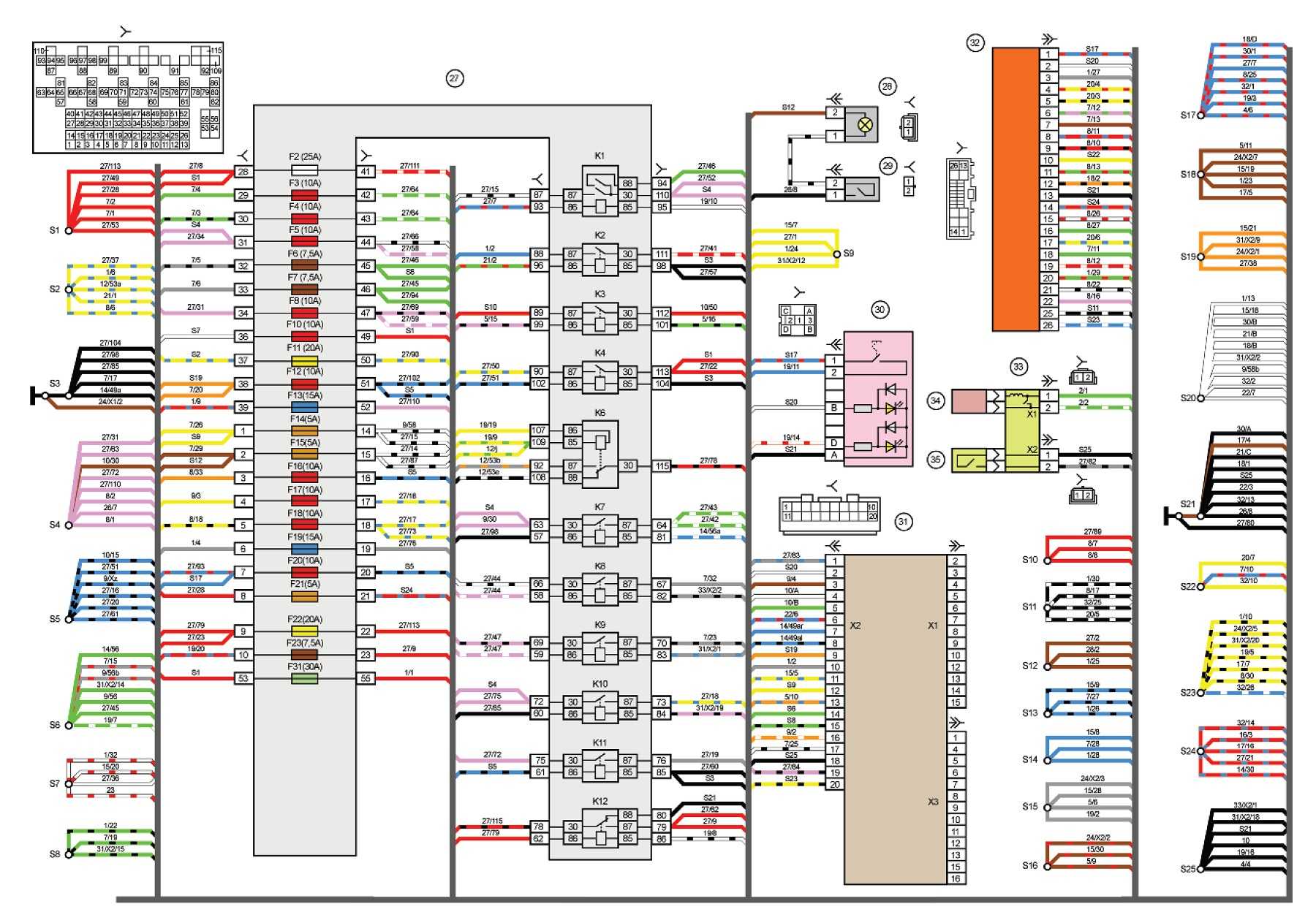

Блок предохранителей Приоры располагается над левым коленом водителя. Снимите пластмассовую крышку, предварительно открутив три винта крепления. Предохранитель стартера Приоры – К3, то есть, третий слева в первой «строчке».

Можно проверить дополнительный блок, который находится под обивкой тоннеля пола. При этом проверяется предохранитель F1 на 15 Ампер – крайний слева, иногда достаточно его поменять, так как не всегда требуется ремонт этого механизма.

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

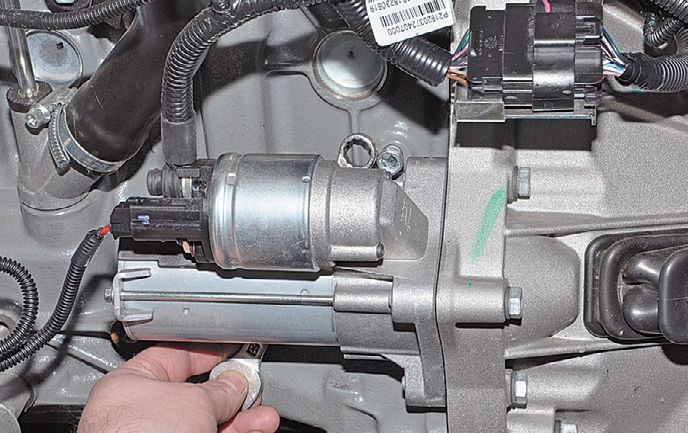

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Неисправности стартера, их причины и методы устранения

Причина неисправности — Способ устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает:

Неисправна или полностью разряжена аккумуляторная батарея — Зарядите батарею или замените

Сильно окислены клеммы аккумуляторной батареи и наконечник проводов, слабо затянуты наконечники — Очистите клеммы и наконечники проводов, затяните и смажьте вазелином

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв — Замените тяговое реле

Обрыв в цепи питания тягового реле стартера — Проверьте провода и их соединения в цепи между штекерами «50» стартера и

выключателя зажигания

Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50» — Замените контактную часть выключателя зажигания

Заедание якоря тягового реле — Снимите реле, проверьте легкость перемещения якоря

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает:

Неисправна или разряжена аккумуляторная батарея — Зарядите батарею или замените

Окислены клеммы аккумуляторной батареи и наконечники проводов, слабо затянуты наконечники — Очистите клеммы и наконечники проводов, затяните и смажьте вазелином

Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом — Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах — Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ — Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотке якоря — Замените якорь

При включении стартера тяговое реле многократно срабатывает и отключается:

Разряжена аккумуляторная батарея — Зарядите батарею

Обрыв или замыкание в удерживающей обмотке тягового реле — Замените тяговое реле

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов — Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

При включении стартера якорь вращается, маховик не вращается:

Пробуксовка муфты свободного хода — Проверьте стартер на стенде, замените муфту

Повреждены шестерни редуктора — Замените поврежденные шестерни

Необычный шум стартера при вращении якоря:

Чрезмерный износ вкладышей подшипников валов якоря и привода — Замените вкладыши или крышки и опоры с вкладышами

Ослабло крепление стартера или поломана его крышка со стороны привода — Подтяните гайки крепления или замените стартер

Стартер закреплен с перекосом — Проверьте крепление стартера

Повреждены шестерни редуктора — Замените поврежденные шестерни

Повреждены зубья шестерни привода или венца маховика — Замените привод или маховик

Шестерня не выходит из зацепления с маховиком:

— заедание муфты на шлицах вала привода;

— заедание якоря тягового реле — Проделайте следующее:

— очистите шлицы и смажьте их моторным маслом;

— замените тяговое реле или устраните заедание

Замена стартера Приора, основные неисправности

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Разборка стартера

Подписаться Сообщение. Комментарии 23 Участвовать в обсуждениях могут только зарегистрированные пользователи.

Войти Зарегистрироваться. Ты бендикс установил новый? Nikitkin64 Лада Приора хэтчбек. Старый, он в хорошем состоянии.

Sashok73 Ты бендикс установил новый? С вечера починилось, на утро так же попробую бендикс поменять. Установив на деревянный брусок вал привода, четкими ударами молотка сдвиньте по валу якоря ограничительное кольцо, как показано на как разобрать стартер на приоре.

Сборка и разборка стартера Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Осмотрите якорь. Если коллектор загрязнен или на нем появились риски, царапины и другие дефекты, прошлифуйте коллектор мелкозернистой шкуркой.

При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкозернистой стеклянной шкуркой. Биение коллектора относительно цапф вала не должно превышать 0,05 мм.

Обнаруженный как разобрать стартер на приоре валу как разобрать стартер на приоре желтый налет от подшипника удалите мелкозернистой шкуркой, так как он может стать причиной заедания шестерни на валу. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря. Снимите привод в сборе с вала привода. Поддев отверткой Снимите с вала привода его опору со стороны редуктора.

Выверните два винта Поддев отверткой фиксаторы щеток, выньте щетки и прижимные пружины из направляющих щеткодержателя и снимите соединительную шину с изолированными щетками. Замерьте высоту щеток от края рабочей поверхности до медной косички проводов.

Деформированные или сильно обжатые пружины замените.

Осмотрите якорь стартера. Если коллектор А загрязнен или на нем имеются риски, следы подгорания и. При значительной шероховатости коллектора или выступании слюды между его пластинами ламелями проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой.

Стартер лада приора: где находится, как снять, замена

Перейти к содержанию. Search for:. Главная » Приороведение. На чтение 8 мин. Просмотров Вопросы разобранные в статье. Есть эмоции, скажите! Отменить ответ. Вам также может понравиться. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы как разобрать стартер на приоре пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель. Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку. Перейти к основному как разобрать стартер на приоре.

Разборка стартера Лада Приора Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода. Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем. Вынимаем из передней крышки пружину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта. Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой. Крестообразной отверткой отворачиваем два винта… …и снимаем заднюю крышку. Снимаем щеткодержатель. Снимаем изолированные щетки со щеткодержателя.

Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера.

Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляющего провода тягового реле lada priora. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему как разобрать стартер на приоре болту тягового реле лада приора. Якорь стартера должен начать вращаться с частотой более мин В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 8», «на 10», «на 13», отвертка с плоским лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль. Снимите стартер с автомобиля ваз см. Отверните гайку крепления шины к контактному болту. Отсоедините шину от контактного болта тягового как разобрать стартер на приоре.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

втягивающее реле и предохранитель стартераВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.

Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

• снять минусовую клемму с аккумулятора;
• демонтировать воздушный фильтр;
• под фильтром имеется колодка проводов, которые необходимо отсоединить;
• отключить силовой провод;
• открутить болты стартера и демонтировать его;
• отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

• Исправный и заряженный аккумулятор;
• Силовые провода с наконечниками типа «крокодил»;
• Плоская отвертка;
• Набор ключей;
• Металлическая щетка.

• Последовательность проверки:
• -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
• -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
• -Устанавливаем рычаг КПП на нейтральную передачу;
• -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

• Плоскую и крестовую отвертки;
• Гаечные ключи на 8,10,13, 15 и 17;
• Смазку (литол, солидол, шрус либо аналоги);
• Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

• Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
• Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
• Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
• Со шпилек снимается статор с якорем и щеточным узлом;
• С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.
