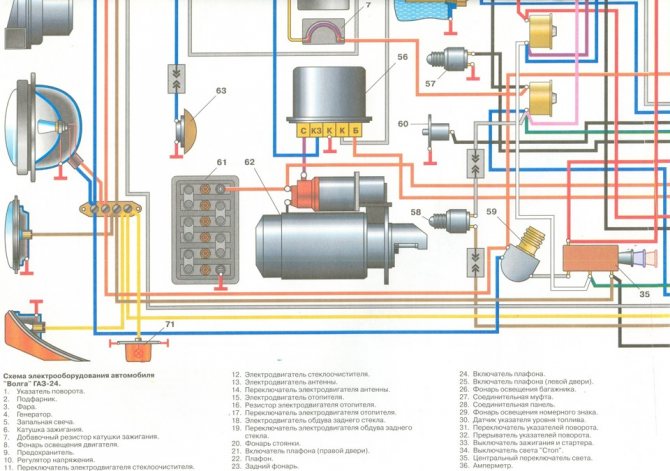

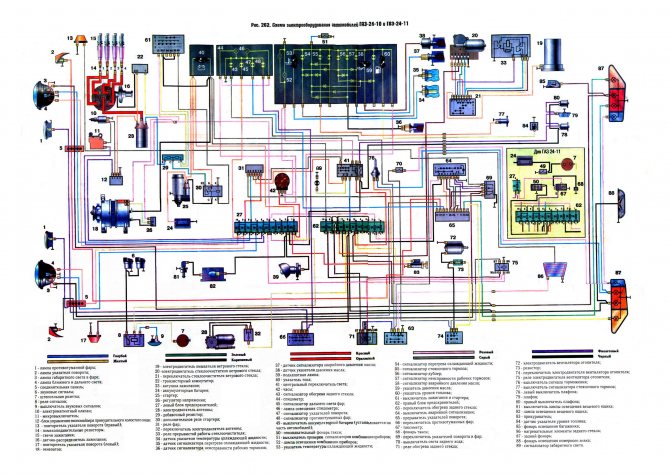

Цветная электросхема газ-3110 (31029, 31105, 3102) с описанием электрооборудования

Схема электрооборудования газ 3110 с 406 двигателем

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

  1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
  2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
  4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;
  • Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
  • Электробензонасос вместе с фильтром тонкой очистки топлива;
  • Датчик массового расхода воздуха с соединительными патрубками;
  • Корпус воздушного фильтра вместе с кронштейном;
  • Электрический вентилятор (но не обязательно).

Если пришла проблема

Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.

Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.

А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

FakeHeader

Схема электропроводки ГАЗ на инжектор с двигателем ЗМЗ Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено.


Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. В связи с этим позволю себе отвлечься, и нагрузить читателя своим взглядом на изложение разными издательствами принципов написания книг по ремонту и обслуживаню ГАЗ


Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду.


Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя. Обрыв цепи. На всех остальных схемах они обозначены другим кодом см. Инжекторный вариант Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ


Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете. В ней есть все, что надо знать.

Отличия от предыдущей модели


Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень. Устроен он чрезвычайно просто — представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Их схемы — оригинальны для ГАЗ Как нет схем к дизельному двигателю по нему вообще нет ничего «волговского», только «Газель» и «Соболь». При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву. Схема включения электро вентилятора охлаждения радиатора автомобиля . Ч.2

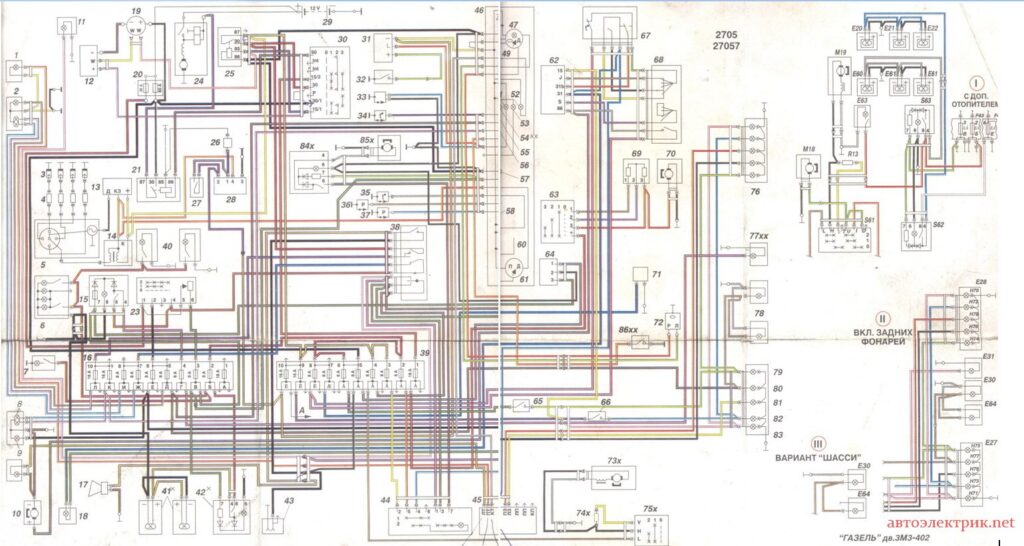

Электросхема ГАЗ 2705

1 – передний указатель поворота;2 – фара (габаритный, ближний и дальний свет);3 – свеча зажигания ГАЗ 2705;4 – помехоподавительное сопротивление;5 – датчик-распределитель зажигания;6 – плафон;7 – подкапотный фонарь;8 – лампа головного света;9 – лампа габаритного света;10 – электродвигатель стеклоомывателя;11 – повторитель указателя поворота;12 – регулятор напряжения;13 – транзисторный коммутатор;14 – катушка зажигания;15 – переключатель противотуман-ного заднего фонаря;16 – нижний блок предохранителей;17- звуковой сигнал;18 – повторитель указателей поворота;19 – генератор;20 – блок предохранителей;21 – реле стартера;22 – добавочный резистор катушки зажигания;23 – переключатель освещения;24 – стартер;25 – реле разгрузки выключателя зажигания;26 – электромагнитный клапан;27 – выключатель системы ЭПХХ;28 – блок управления ЭПХХ:29 – аккумуляторная батарея;30 – выключатель зажигания;31 – прерыватель ручного тормоза;32 – выключатель стояночного тормоза;33 – датчик сигнализатора неисправности тормозов;34 – датчик сигнализатора перегрева охлаждающей жидкости;35 – датчик указателя температуры охлаждающей жидкости;36 – датчик указателя давления масла;37 – датчик сигнализатора аварийного давления масла;38 – переключатель указателей поворота;39 – верхний блок предохранителей;40 – зуммер сигнала водителю;41 – розетка переносной лампы;42 – плафон платформы;43 – выключатель сигнала водителю;44 – переключатель аварийной световой сигнализации;45 – прерыватель указателей поворота;46 – комбинация приборов;47 – сигнализатор остатка топлива;48 – указатель напряжения;49 – указатель уровня топлива;50 – сигнализатор перегрева охлаждающей жидкости;51 – сигнализатор неисправности рабочих тормозов и включение стояночного тормоза;52 – сигнализатор указателей поворота;53 – резервный сигнализатор ГАЗ 2705;54 – резервный сигнализатор;55 – сигнализатор дальнего света фар;56 – сигнализатор габаритных огней;57 – лампа подсветки;58 – сигнализатор аварийного давления масла;59 – указатель давления масла;60 – указатель температуры охлаждающей жидкости;61 – тахометр;62 – реле управления стеклоочистителя;63 – переключатель электродвигателя отопителя;64 – прикуриватель;65 – выключатель сигнала торможения;66 – выключатель света дальнего хода;67 – электродвигатель стеклоочистителя;68 – переключатель стеклоочистителя;69 – резистор электродвигателя отопителя;70 – электродвигатель отопителя;71 – радиоприемник;72 – датчик указателя уровня топлива в левом баке;73 – дополнительный отопитель;74 – резистор дополнительного отопотеля;75 – переключатель дополнительного отопителя;76 – задний фонарь;77 – противотуманный фонарь;78 – лампы освещения номерного знака;79 – лампа сигнала торможения;80 – лампа заднего габаритного света;81 – лампа заднего указателя поворота;82 – лампа заднего света хода;83 – лампа противотуманного света;84 – выключатель электронасоса системы отопления;85 – электронасос системы отопления.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110 Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

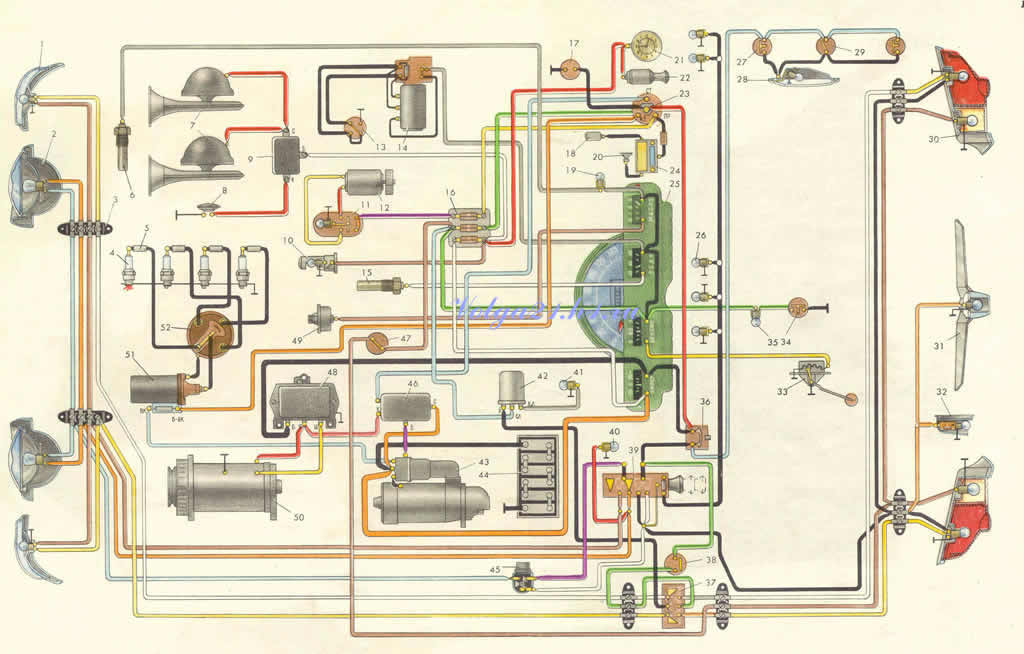

Схема электрооборудования ГАЗ 21

1 — подфарник;2 — фара;3 — соединительная панель;4 — свеча зажигания;5 — подавительное сопротивление;6 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе;7 — звуковые сигналы;8 — включатель сигналов;9 — реле включения сигналов;10 — подкапотная лампа;11 — переключатель электродвигателя отопителя;12 — электродвигатель отопителя;13 — переключатель электродвигателя стеклоочистителя;14 — электродвигатель стеклоочистителя;15 — датчик указателя температуры охлаждающей жидкости в двигателе;16 — блок предохранителей;17 — штепсельная розетка;18 — блок питания и усилитель низкой частоты радиоприема;19 — контрольная лампа температуры охлаждающей жидкости в радиаторе;20 — громкоговоритель;21 — часы;22 — прикуриватель;23 — включатель зажигания и стартера;24 — радиоприемник;25 — комбинация приборов;26 — лампа освещения приборов;27 — дверной включатель плафона;28 — плафон Газ-21;29 — ручной включатель плафона;30 — задний фонарь;31 — фонарь освещения номерного знака;32 — фонарь освещения багажника;33 — датчик указателя уровня топлива;34 — включатель контрольной лампы ручного тормоза;35 — контрольная лампа ручного тормоза;36 — предохранитель цепи освещения;37 — переключатель указателей поворота;38 — включатель света «Стоп»;39 — центральный переключатель света;40 — контрольная лампа дальнего света фар;41 — контрольная лампа указателей поворота;42 — прерыватель указателей поворота;43 — стартер;44 — аккумуляторная батарея;45 — ножной переключатель света;44 — дополнительное реле стартера;47 — включатель света заднего хода;48 — реле-регулятор;49 — датчик указателя давления масла в двигателе;50 — генератор;51 — катушка зажигания;52 — распределитель зажигания Газ 21.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

  1. Корректором фар с электроприводом;
  2. Подогревом форсунок омывателей лобового стекла;
  3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

  1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
  2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

  1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
  2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

  1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
  2. Две катушки зажигания;
  3. Электронный коммутатор.

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

  1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
  2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

  1. МИКАС 5.4;
  2. СОАТЭ;
  3. ИТЭЛМА VS 5.6;
  4. МИКАС-7.1.

Отличия от предыдущей модели

Конструкторское бюро учло пожелания покупателей и постаралось полностью решить проблемы, которые были характерны модификации 3102.

Было использовано бесконтактное зажигание, из-за чего электропроводка на ГАЗ 3110 значительно изменилась, особенно сильно изменения коснулись подкапотного пространства. Кроме того, были использованы и усовершенствованы контакты на электроприборах, так как более мощные импульсы в системы стали причиной выгорания узлов старого образца.

  • Обогрев заднего стекла теперь мог работать в двух режимах, что позволяло обеспечивать хорошую видимость в различных внешних условиях.
  • Проблема замерзания форсунок стеклоомывателя была решена добавлением в конструкцию подогрева, теперь система работала даже при очень низких температурах.
  • Также был установлен корректор фар, управление которым осуществлялось посредством электропривода.
  • Кроме того, был проведен целый ряд доработок, призванных улучшить ходовые и эксплуатационные качества модели.

Такая книга должна быть в каждом автомобиле рассматриваемой марки

Усовершенствование стационарной печки

Учитывая перечисленные неудобства, многие владельцы «Волга» ГАЗ – 3110 предпочитают не ставить дополнительный отопительный агрегат, а произвести улучшение стационарной печки.

Установка дополнительной помпы

Установка дополнительной помпы на систему охлаждения двигателя, помогает улучшить эффективность прокачки охлаждающей жидкости, а значит, и сделать более эффективным отопление салона автомобиля. Для проведения этих работ вам нужно будет приобрести помпу. Это могут быть совершенно разные варианты — от китайской помпы до насоса от «Газели». Соединительные шланги можно оставить прежнего сечения. Подключать помпу необходимо на вход печки. Это делается для того чтобы насос вытягивал охлаждающую жидкость из радиатора, в обратном случае, при закрытом кранике давление может критически повысится и радиатор может потечь. Затем нужно установить дополнительные реле 30А для снижения нагрузки на кнопку потребления помпы – 5А. Провода можно не протягивать в салон, а запитать их от разъема обогрева форсунок омывателя – одна кнопка, но две функции.

Установка дополнительного радиатора

Некоторые автомобилисты советуют установить на Волгу дополнительный радиатор, что сильно повысит температуру в салоне авто. Что бы самостоятельно проделать данную работу вам нужно:

  • Снимаем жабо в районе дворников, которое находится под капотом.
  • Демонтируем заслонку.
  • Устанавливаем дополнительный радиатор параллельно основному.
  • Дополнительный радиатор должен стоять на небольшом подиуме. Это заставит радиатор всасывать воздух сверху, а не снизу, и только затем отправит его на вентилятор.
  • Уплотняем его снизу, чтобы избежать подсоса холодного воздуха снизу.
  • Подключаем шланги и крепим их при помощи хомутов. Подключение можно провести к штатным при помощи тройников или сделав разрез в старом шланге и вставив туда тройник.
  • Находим шланг прямой подачи к основному радиатору, разрезаем его и устанавливаем в это место дополнительный краник. Он нужен будет для отключения отопления летом.
  • Подкладываем снизу фольгированный изолон. Это будет препятствовать перегреву металлической панели.
  • Закрываем отверстие для рециркуляции.
  • Проклеиваем все по периметру поролоном.
  • Устанавливаем жабо на место и проверяем качество своей работы.

Установка дополнительного резистора

Автомобилисты, у которых в салоне стоит печка старого образца, часто отмечают, что скоростей на вентиляторе для комфортного самочувствия, явно не хватает. С этой целью они довольно часто предпочитают поставить дополнительный резистор отопителя ГАЗ-3110. Для умельцев это совершенно несложная работа. Нам понадобятся:

  • Переключатель для вентилятора отопительного радиатора.
  • Добавочный резистор.
  • Клеммы «мама» — 8 стандартных, 3 маленьких. Одна – «папа».
  • Провода.

В том месте, где стояло старое сопротивление, нужно немного расширить прежнее гнездо и поставить туда скобу под саморез и устанавливаем на это место резистор.

Если вас не устраивает ваша печка на «Волге», всегда можно найти максимально подходящий вам вариант доработки отопительной системы автомобиля.

Источник

Советы для автомобилистов

На легковых автомобилях Волга (ГАЗ-3110) с инжекторным двигателем ЗМЗ-406 устанавливается спидометр, который получает информацию о скорости движения автомобиля с датчика скорости (ДС), расположенного на корпусе коробки перемены передач (КПП). На этих автомобилях, в зависимости от года выпуска, устанавливались, как четырёх ступенчатые, так и пяти ступенчатые коробки передач, на которых стояли разные по числу импульсов датчики скорости. На 4-х ступенчатых КПП — ДС был 10 импульсный, а на 5-ти ступенчатые КПП – ставили 6-ти импульсный ДС. Визуально, их можно было отличить по форме колодки. У 10-ти импульсных ДС, она была круглая, а у 5-ти импульсных ДС, прямоугольная.

Если спидометр отказывается нормально работать, то в первую очередь необходимо проверить, считает ли пройденные автомобилем километры одометр, так как датчик скорости передаёт информацию на оба этих прибора. Поэтому, если одометр работает, а спидометр нет, то датчик скорости, в этом случае, можно не проверять, так как он исправен. Если бы он вышел из строя, то не работал бы не только спидометр, но ещё и одометр. Плюс ко всему, при выходе из строя датчика скорости, на комбинации приборов должен загореться чек, свидетельствующий о появлении ошибки, номер которой можно узнать при проведении соответствующей диагностики. Значит, в этом случае, придётся искать неисправность в печатной плате комбинации приборов или в электронном блоке управления двигателем (ЭБУ), так как сигнал с датчика скорости на спидометр идет через ЭБУ.

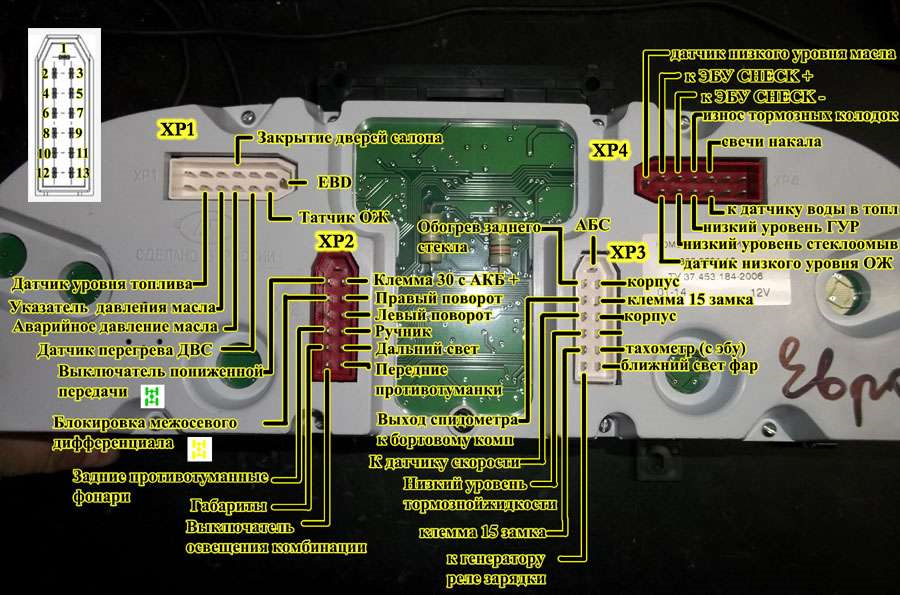

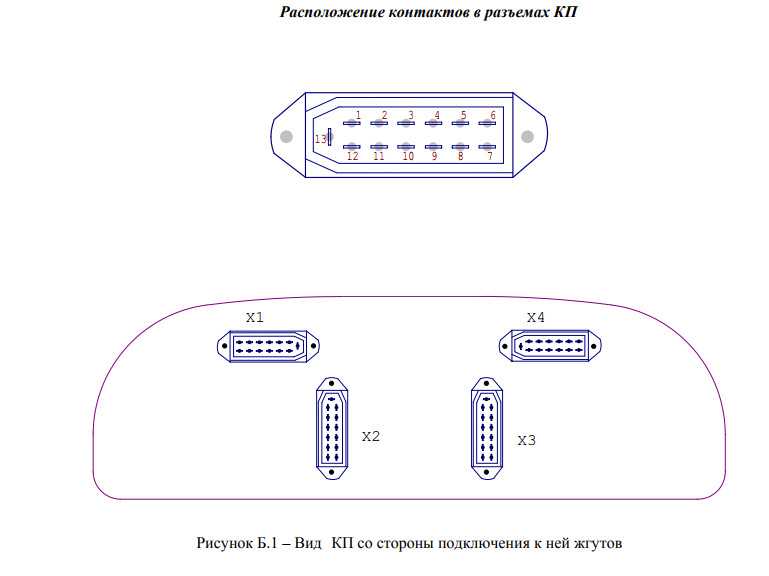

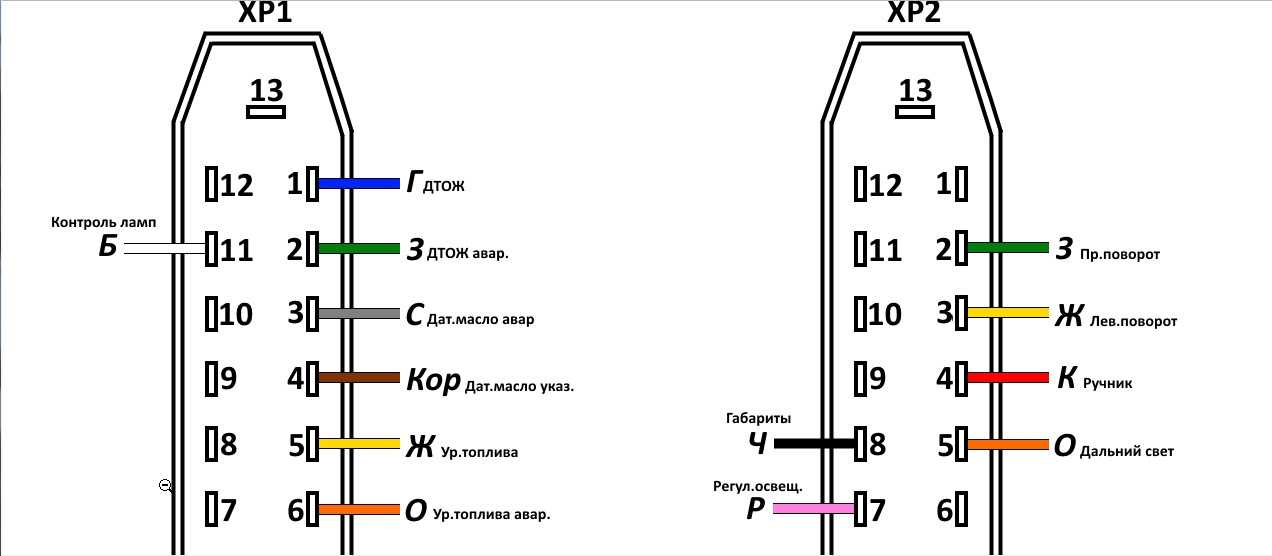

Но сделать это сможет только электрик с соответствующей квалификацией и необходимым оборудованием. Единственное, что может сделать сам водитель, это попытаться проверить работу спидометра путём замены комбинации приборов на такую же, но новую. Их выпускают на приборных заводах в Латвии и городе Владимире. Если Вы собираетесь приобрести комбинацию приборов другого производителя, чем та, которая стоит на Вашем автомобиле, то необходимо убедиться, что распиновка клемм колодок соответствует друг другу.

К возможным «глюкам» спидометра могут быть причастны и механические неисправности, связанные с выходом из строя приводного вала датчика скорости, на конце которого износились грани, что приводит к его пробуксовке и стрелка спидометра от этого начинает дёргаться. Ещё одна механическая связана с срезанием зубьев шестерни редуктора, установленного на вторичном валу КПП с которой получает крутящий момент приводной вал датчика скорости.

Снимали мотор и коробку на СТО, после этого не работает спидометр да и еще куча косяков. Туда больше не обращусь, хроны мягко говоря, моторист только нормальный.

Фишки проверили и на коробке и в «подкапотке», там где из салона провода выходят. Всё ок, побрызгали WDшкой, результат такой же. Как можно проверить цепь и что может быть?

Мотор 402, коробка 5ст, датчик электронный в коробасе. До снятия/установки мотора и коробки всё было ок!

Ах да, перед фишкой в подкапотке есть скрутка, проверил — нормальная. А вот из салона выходит 1 лишний (оборванный?) провод. Схему бы где найти с цветами =) Может сталкивался уже кто?

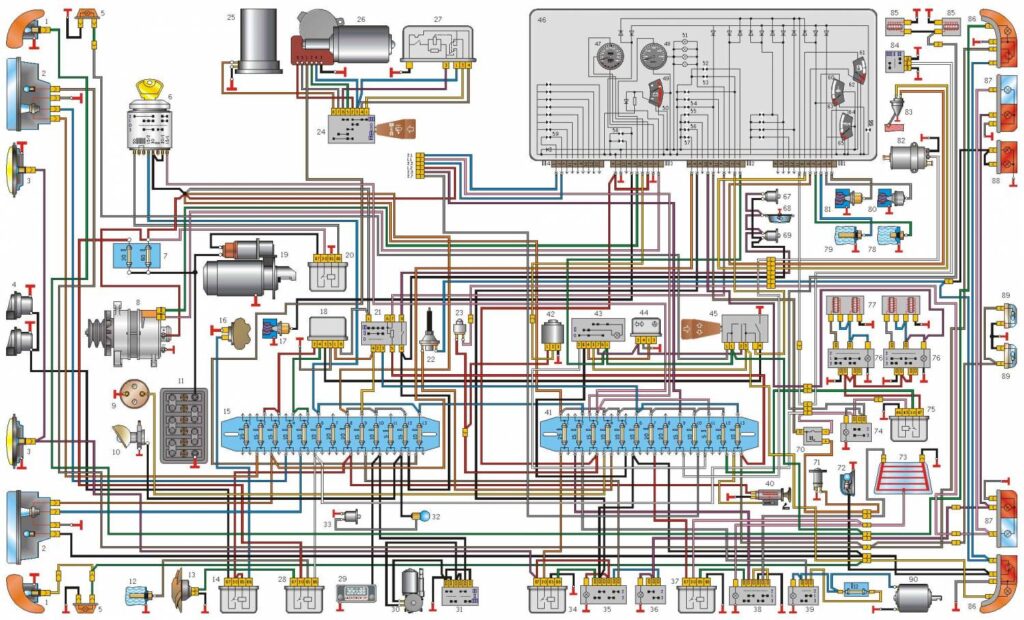

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов2 – фара 47 – спидометр3 – противотуманная фара 48 – тахометр4 – звуковой сигнал 49 – вольтметр5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи6 – замок зажигания 51 – лампа подсветки приборов7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота8 – генератор 53 – контрольная лампа левого поворота9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза10 – подкапотная лампа 55 – контрольная лампа обогрева сидений11 – аккумуляторная батарея 56 – контрольная лампа габаритного света12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости14 – реле звукового сигнала 59 – контрольная лампа КМСУД15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости16 – выключатель звукового сигнала 61 – указатель уровня топлива17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости19 – стартер 64 – указатель давления масла20 – реле стартера 65 – контрольная лампа аварийного падения давления масла21 – центральный переключатель света 66 – дублирующая контрольная лампа22 – выключатель сигнала торможения 67 – выключатель плафона передней двери23 – выключатель света заднего хода 68 – плафон освещения салона24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения28 – реле электровентилятора 73 – элемент обогрева заднего стекла29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя30 – электродвигатель антенны 75 – реле обогрева сидений31 – переключатель антенны 76 – выключатель обогрева сидений32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла37 – реле обогрева заднего стекла 82 – топливный насос38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом41 – правый блок предохранителей 86 – задний фонарь на крыле42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

  1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
  2. Устарелость конструкции с точки зрения пассивной безопасности;
  3. Плохая стойкость кузова к коррозии;
  4. Отсутствие функций комфорта.

Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

  1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
  2. Электронную педаль дроссельной заслонки;
  3. Новую панель приборов, переделанную под требования безопасности;
  4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
  5. Новые передние фары и задние фонари;
  6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

https://youtube.com/watch?v=ZybSwGzTkf8

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

  • накопление низковольтного заряда;
  • преобразование его в высоковольтный;
  • распределение импульса по соответствующим свечам в определенном порядке;
  • создание искры на электродах свечей;
  • возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

  • сначала смесь воспламеняется в первом цилиндре;
  • затем икра подается на третий;
  • после этого — на четвертый цилиндр;
  • последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

  • модуль зажигания, включающий в себя несколько катушек;
  • коммутаторное устройство;
  • распределительный механизм;
  • свечи;
  • свечные наконечники;
  • элементы соединения свечей с катушкой — высоковольтные кабеля.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

  • формирование достаточного заряда с низким вольтажом;
  • поднятие заряда до высоких значений;
  • перераспределение импульса между свечами в заданной производителем последовательности;
  • искрообразование на кончиках свечных электродов;
  • своевременное воспламенение топливовоздушной смеси.

Для запуска вращения коленвала двигателя используется встроенный под капотом стартер. Напряжение на него начинает подаваться после проворота ключа в крайнее положение.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

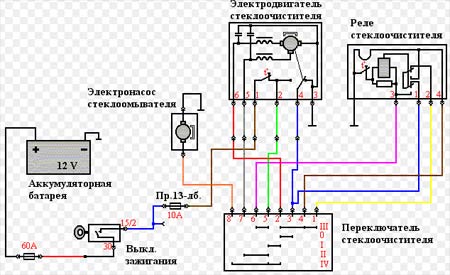

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе:
    • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
    • не слишком надежен блок управления двигателем;
    • часто выходит из строя ДМРВ отечественного производства;
    • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
  • На 402-ом двигателе:
    • Перегреваются и выходят из строя коммутаторы;
    • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.

Вывод

Чтобы разобраться в проводке ГАЗ 3110, следует потратить определенное время и усилия, ведь конструкторы старались сделать современный вариант системы, выполняющий множество функций, что естественно значительно усложнило его. Видео в этой статье поможет лучше понять некоторые важные вопросы, рассмотренные выше.

Появившись в программе выпуска автозавода в 1997 году, модель ГАЗ 3110 должна была улучшить объемы продаж, поскольку модернизация предшественницы подразумевала не только улучшение внешнего вида, но и современное наполнение внутреннего убранства. В результате салон автомобиля стал напоминать отделку иностранных моделей среднего ценового диапазона, включая и возросшую функциональность.
