Катушка зажигания автомобиля ока

СеАЗ Ока 2007, 53 л. с. — отзыв владельца

Отзыв владельца

СеАЗ-11116 — модификация с китайским 3-цилиндровым инжекторным двигателем TJ FAW объёмом 1,0 литр, выпускавшаяся в 2007—2008 гг. СеАЗом;СеАЗ-11116 – переднеприводный автомобиль особо малого класса с трехдверным кузовом «хэтчбек».

Автомобиль имеет прекрасные, для своего класса, скоростные характеристики и маневренность. Незаменим в городских условиях с перенасыщенными транспортными потоками. «ОКА»-СеАЗ, имея меньшие габаритные размеры по сравнению с другими легковыми автомобилями, более юркая, а при парковке для неё всегда найдется свободное место. Автолюбители ценят её неприхотливость. Надежность и легкость в управлении ценят женщины и начинающие водители. Скоростной и компактный автомобиль, имеющий высокие эксплутационные качества при малом расходе бензина.

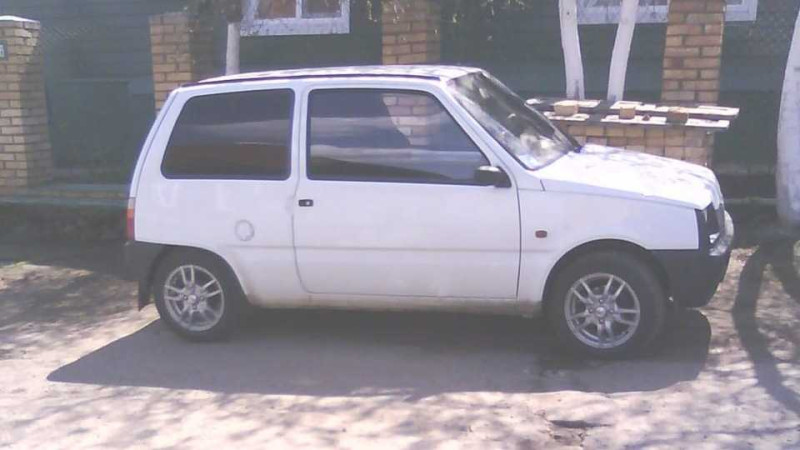

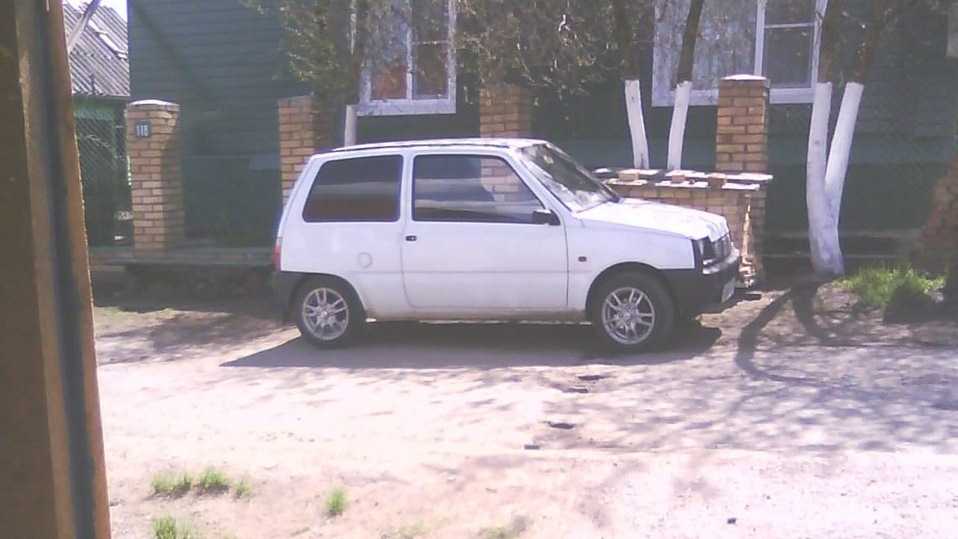

Автомобиль:СеАз 11116-02 (ОКА) конца 2007 года выпуска

Двигатель:китайского производства — модель TJ376QE по лицензии Daihatsu, точная копия двигателя Daihatsu Charade CB90, он же ставится на FAW.Инжектор, 3 цилиндра, объем — 1 л., мощность 53 л.с., число клапанов — 6

Трансмиссия:передний привод, коробка — 5 ступенчатая механика

Подвеска:— резанные пружины -2 витка спереди, пока стоковые амортизаторы.— задние пружины от таврии резанные на 3 витка,— развал спереди -0.53град, сзади -1град.— передняя и задняя растяжки собственной конструкции

Тормоза— переделанные контура пердзад.

Салон:водительское сиденье — ковш SVS, пассажирского сиденья нет, но остался задний диван;светодиодная подсветка приборной панели, кнопок (делал сам), светодиодная лампа в плафоне салона (сам паял);обтянута вся задняя часть салона, включая багажный отсек черным карпетом.

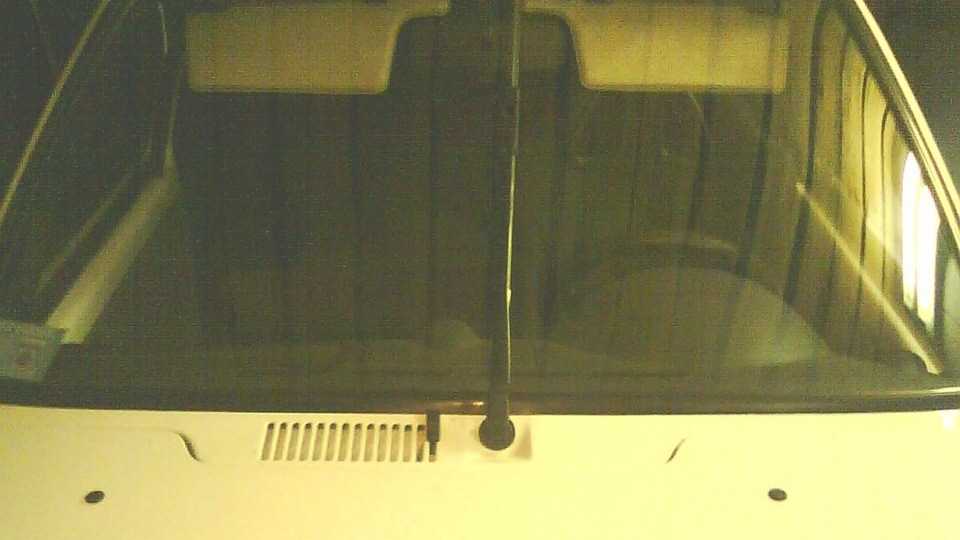

Внешний вид:— установлен комплект перехода на 4 шпильки, диски iFree «Стерлинг» 5J R13 ET35 4×98, резина Кордиант комфорт 15565 R13— всетодиоды в габаритах, светодиодная подсветка номера (тоже изготавливал лампы собственноручно),— вертикальный дворник (привод нового образца),— убран задний дворник и омыватель за ненадобностью— убраны омыватели с капота, толков от них нет и установлен один омыватель от ваз2110 практически по центру — омывает все стекло прилично и воды тратит мало…

Музыка:— в данный момент отсутствует из-за поломки магнитолы, да и колонки перекочевали в Lanos.

В планах куча изобредей, каких? все со временем расскажу…

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Особенности зажигания

Схема бесконтактной СЗ на Оке Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.

Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
2. Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
3. Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
4. Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
5. Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
6. Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

1. Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
2. Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
3. Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
4. Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
5. Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

Видео «Инструкция по замене катушки зажигания»

Подробнее о том, как произвести замену катушки зажигания в Оке своими руками, узнайте из видео ниже (автор — канал Бутовский Гуляка).

Как известно автомобили «Ока» оборудованы достаточно несовершенной 2-х искровой системой зажигания (схожей с вариантами, установленными на некоторых мотоциклах). В целом, применение использование подобного принципа организации системы зажигания нельзя назвать особо порочной, однако благодаря особенностям конструкции и не слишком высокому качеству исполнения отдельных элементов, она обладает рядом существенных недостатков. В частности владельцы Оки прекрасно знают с существованием проблем с запуском данных автомобилей в зимнее время (даже слегка «подсаженная» аккумуляторная батарея просто не справляется с поддержанием «двухтактовой» искры). Не выдерживает никакой критики и состояние изоляции между высоковольтными и низковольтными контурами штатных двухискровых катушек, в результате чего из-за попадания влаги и в сырую погоду они очень быстро выходят из строя. Ну и, наконец, такое неприятное явление как частные «выстрелы» в глушителе также является следствием использования двухискровой системы зажигания – когда не полностью сгоревшая смесь выдавливается поршнем в приемный коллектор и при открытых клапанах зажигается там «нерабочей» искрой.

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

1. Внедрение в систему стандартного трамблера от ВАЗ 2108 с высоковольтным распределением зажигания, одной катушки зажигания и одного коммутатора (оттуда же). При этом в датчике момента искрообразования отрезаются две из четырех шторок, либо ненужные свечи фиксируются в нейтральном месте моторного отсека (оставлять лишние высоковольтные провода без разряда запрещено).
2. Установка комбинированного двухискрового блока в импортном или отечественном исполнении типа «все в одном» (коммутатор +катушка);
3. Установка катушек двух катушек зажигания маслонаполненного типа от ВАЗ 2108, а также двух коммутаторов с объединением их входов на вывод датчика момента.

СеАЗ Ока Окула › Бортжурнал › Регулировка зажигания и карбюратора

Требовать от Окулы какой-либо внятной тяги не приходится, не для того этот картинг был создан, но один фиг до визита к карбюраторщикам она совсем уж захлебывалась бензином, холостой ход был большим, зажигание позднее. Расход был около 8 литров в городе и 6 по трассе.

Приехал в сервис, сняли карб, продули/промыли, все выставили по номиналу на специальном стенде. За несколько лет простоя карб был весь засран.

Изначально на газоанализаторе на холостом ходу выхлоп содержал больше 6 ед. CO, а добавляя газ — значение росло. После настройки на холостом ходу CO составило 3 ед. и около 1 ед. при добавлении газа.

Выставили по стробоскопу зажигание, было поздним.

Теперь движок почти не слышно, холостой ход ровный, пропали провалы тяги при добавлении оборотов. Через 3-4 дня поеду еще раз, для контроля)

источник

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Электросхема ВАЗ-1111 с обозначениями

Перечень элементов, указанных на схеме:

• 1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
• 2 — передний указатель поворота;
• 3 — головной прибор освещения;
• 4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
• 5 — предупредительный звуковой сигнал (клаксон);
• 6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
• 7 — моторчик привода насоса омывателя фронтального стекла;
• 8 — распределительный датчик системы зажигания;
• 9 — свинцово-кислотный аккумулятор;
• 10 — электромотор для пуска двигателя;
• 11 — контроллер системы зажигания;
• 12 — свечи, установленные в головке блока цилиндров;
• 13 — катушка системы зажигания;
• 14 — генератор переменного тока;
• 15 — индикатор температуры жидкости в рубашке охлаждения;
• 16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
• 17 — разъем для установки переносного светильника;
• 18 — контроллер работы стеклоочистителя;
• 19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
• 20 — концевой переключатель положения педали тормоза;
• 21 — мотор привода трапеции дворников на переднем стекле;
• 22 — электромагнит, расположенный в клапане карбюратора;
• 23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
• 24 — контроллер стартера;
• 25 — реле управления работой фар (ближний свет);
• 26 — аналогичный узел для дальнего света;
• 27 — контроллер указателей направления поворота и «аварийки»;
• 28 — гнездо прикуривателя;
• 29 — переключатель скоростей моторчика системы отопления;
• 30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
• 31 — переключатель режимов работы внешнего освещения;
• 32 — блок плавких вставок;
• 33 — дополнительный защитный элемент для противотуманных ламп;
• 34 — контроллер управления обогревом заднего стекла;
• 35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
• 36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
• 37 — управление работой системы очистки заднего стекла (совместно с омывателем);
• 38 — переключатель режима работы обогрева стекла;
• 39 — клавиша задней «противотуманки»;
• 40 — индикатор открытой пусковой заслонки в карбюраторе;
• 41 — кнопка управления аварийной сигнализацией;
• 42 — замок зажигания;
• 43 — распределительное реле системы зажигания;
• 44 — мотор крыльчатки вентилятора системы отопления;
• 45 — указатель количества бензина в баке;
• 46 — переключатель салонного освещения, расположенный на центральной стойке;
• 47 — комбинация приборов;
• 48 — управление фронтальным стеклоочистителем;
• 49 — включение омывателя ветрового стекла;
• 50 — кнопка управления клаксоном;
• 51 — рычаг изменения режимов работы головного освещения;
• 52 — рычаг управления указателями поворотов;
• 53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
• 54 — плафон внутрисалонного освещения;
• 55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
• 56 — моторчик привода насоса омывателя стекла на задней двери;
• 57 — кормовой блок-фонарь;
• 58 — противотуманный сигнал, расположенный на задней части машины;
• 59 — система подсветки регистрационного знака;
• 60 — нити обогрева стекла двери задка;
• 61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя

При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:

В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
После этого можно снять защитный пластиковый корпус привода ГРМ.
Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
Снимают зубчатый ремень

Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ. По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

Система зажигания ВАЗ «ОКА» 1111 1988-2008

Особенности конструкции Система зажигания — бесконтактная. Она состоит из датчика 5 (рис. 7.2) момента искрообразования; коммутатора 4, катушки 6 зажигания, свечей 7 зажигания, выключателя 1, реле 2 зажигания и проводов высокого напряжения. Цепь питания первичной обмотки катушки зажигания прерывается электронным ком.

Проверка и регулировка момента зажигания Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и и.

Проверка датчика момента искрообразования Неисправности датчика момента искрообразования проявляются следующим образом:– двигатель не удается пустить или он работает с перебоями — неисправен датчик Холла;– при трогании автомобиля с места двигатель работает с провалами, автомобиль медленно разгоняется — неисправен вакуумный регулятор;.

Снятие и установка датчика момента искрообразования Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»). 3. Промаркируйте положение датчика момента искрообразования относительно корпуса привода вспомогательных агрегато.

Ремонт датчика момента искрообразования Вам потребуются: отвертка, заостренный инструмент наподобие шила, бородок, молоток. 1. Снимите датчик момента искрообразования с автомобиля (см. «Снятие и установка датчика момента искрообразования»). 2. Аккуратно, без применения какого-либо острого металлического инструмента, вын.

Проверка и замена свечей зажигания ПОЛЕЗНЫЕ СОВЕТЫ Заменяйте свечи через каждые 30 000 км пробега, даже если они еще в рабочем состоянии: старые свечи могут способствовать увеличению расхода топлива. При подготовке к зимней эксплуатации замените свечи новыми. Регулярно проверяйте надежность соединений высоковольтных провод.

Проверка и замена катушки зажигания На автомобиле может быть установлена катушка зажигания типа 29.3705 или 3012.3705.Катушка имеет два высоковольтных вывода и подает искру одновременно в оба цилиндра.Вам потребуются: ключ «на 7», омметр. 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Откройте капот.

Замена коммутатора На автомобиле применяются коммутаторы типов 72.3734, 76.3734, 3620.3734, К563.3734, HIM52, RT1903 и PZE4020.Коммутатор системы зажигания расположен в подкапотном пространстве и закреплен на шпильке щита передка кузова автомобиля.Вам потребуются: ключ «на 10», отвертка. 1. Отсоединит.

Проверка выключателя зажигания Выключатель (замок) зажигания снабжен противоугонным устройством, которое блокирует вал рулевого управления при вынимании ключа. При повороте ключа из положения «III» в положение «0» противоугонное устройство должно выключаться. При этом надо поворачивать рулевое колесо на небольшой угол впра.

Снятие и установка выключателя зажигания Выключатель зажигания закреплен на рулевой колонке под кожухами вала рулевого управления. Вам потребуются: ключ «на 10», отвертка. 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Выверните семь винтов крепления декоративных кожухов вала рулевого управления и. 3. .

Ремонт выключателя зажигания Вам потребуется отвертка. 1. Снимите выключатель зажигания с автомобиля (см. «Снятие и установка выключателя зажигания»). 2. Выверните винт крепления облицовки и контактной части к корпусу выключателя зажигания. 3. Выньте ключ из цилиндра выключателя зажигания (если ключ не был .

Источник

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Проверка и замена катушки зажигания Ваз 1111 ОКА

	Вам потребуются
ключ «на 7» омметр

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

На автомобиле может устанавливаться катушка зажигания типа 29.3705 или 3012.3705.

Катушка имеет два высоковольтных вывода и подает искру одновременно в оба цилиндра.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте капот. Снимите бачок омывателя с кронштейна, приподняв его вверх, и… 2. …отложите в сторону, чтобы получить доступ к гайкам крепления катушки зажигания. 3. Отсоедините два высоковольтных провода от выводов катушки. 4. Сдвиньте защитные колпачки и… 5. …отсоедините два провода от низковольтных выводов катушки. 6. Отверните три гайки крепления катушки. 7

Обратите внимание: под гайками установлены плоские шайбы. 8

Снимите катушку зажигания и протрите ее чистой тряпкой. 9. Для проверки катушки измерьте сопротивление первичной и вторичной обмоток. чтобы измерить сопротивление первичной обмотки, подсоедините омметр к низковольтным выводам катушки. Сопротивление должно составлять (0,5±0,05) Ом. 10. чтобы измерить сопротивление вторичной обмотки, подсоедините омметр к высоковольтным выводам катушки. Сопротивление должно составлять (11,0±1,5) кОм. Если хотя бы в одном случае сопротивление отличается от указанного, замените катушку. 11. Установите катушку на место и подсоедините провода к низковольтным выводам катушки: коричневый – к заднему выводу (по ходу автомобиля), а черно-голубой – к переднему. 12. Подсоедините к выводам катушки высоковольтные провода. Порядок их подсоединения не имеет значения. Установите на место бачок омывателя.

15.8. Угол опережения зажигания

Система зажигания EZL

Система зажигания EZL работает на основании сигнала, полученного от датчика
угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол
опережения зажигания на основании информации об оборотах двигателя, положении
коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков,
установленных на двигателе.

Отличительной особенностью системы зажигания EZL является то, что невозможно
отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя
относительно вала.

Однако начальный угол опережения зажигания можно изменить в зависимости от
типа используемого топлива. Для этого необходимо изменить положение переключающей
заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком
ECU. В переключающей заглушке установлены резисторы различного сопротивления.
Заглушка может устанавливаться в несколько положений в соответствии с метками
на заглушке. В зависимости от того, какой резистор заглушки в данный момент
подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает
начальный угол опережения зажигания с шагом в 3°.

Угол опережения зажигания можно также измерить, используя стробоскоп.

Система зажигания TFZ

Система зажигания TFZ управляется датчиком импульсов, установленным внутри
корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания
может быть отрегулирован поворотом корпуса распределителя относительно вала.Проверка угла опережения зажигания

Предупреждение

Проверку угла опережения
зажигания необходимо производить на двигателе, прогретом до нормальной рабочей
температуры. Желательно закончить проверку угла опережения зажигания прежде,
чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится
вентилятор радиатора.

Определение угла опережения зажигания по метке на шкиве
коленчатого вала, совместившейся с указателем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините стробоскоп в соответствии с его инструкцией по эксплуатации. При этом запуск стробоскопа должен производиться от высоковольтного провода 1-го цилиндра. 2. Запустите двигатель на оборотах холостого хода. Направьте свет стробоскопа на указатель на крышке приводной цепи. Метка на шкиве коленчатого вала кажется неподвижной и должна быть совмещена с указателем. Если метка перемещается в одну или другую сторону, значит, обороты холостого хода неустойчивы. При проверке угла опережения зажигания все электрические потребители должны быть выключены и вентилятор радиатора не должен работать. При работе двигателя на холостом ходу в течение некоторого времени даже при двигателе, прогретом до нормальной рабочей температуры, особенно при высокой температуре наружного воздуха обороты холостого хода могут быть неустойчивыми. 3. Определите угол опережения зажигания по метке на шкиве коленчатого вала, совмещенной с указателем (см. рисунок). 4. Если угол опережения зажигания отличается более чем на 3° от требуемого, возможно, заглушка в гнезде подстройки неправильно установлена. Проверьте положение заглушки в гнезде подстройки и, при необходимости, установите ее в соответствии с типом применяемого топлива.

Регулировка угла опережения зажигания

Предупреждение

Регулировка угла опережения
зажигания возможна только на моделях с системой зажигания TSZ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировку угла опережения зажигания производите на выключенном двигателе для того, чтобы не получить удар электрическим током. Ослабьте болт крепления распределителя зажигания.Предупреждение Нанесите метку совмещения на корпус распределителя зажигания и головку блока цилиндров для того, чтобы распределитель зажигания можно было установить в исходное положение при попытке отрегулировать зажигание, закончившейся неудачей. 2. Для увеличения угла опережения зажигания поверните корпус распределителя по часовой стрелке, а для уменьшения против часовой стрелки. Затяните болт крепления распределителя зажигания и, используя стробоскоп, проверьте начальный угол опережения зажигания. Повторяйте эту операцию до тех пор, пока не установится требуемый начальный угол опережения зажигания. затяните болт крепления распределителя зажигания требуемым моментом и отсоедините стробоскоп.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

Ссылка по теме:

Регулировка клапанов «Ока»

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку

Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет

Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.
