Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
Снимаем заглушку со смотрового окна на картере сцепления;
Запускаем двигатель (он должен работать на холостом ходу);
Луч света из стробоскопа направляем в смотровое окошко;
Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

Выход из строя коммутатора;
Неисправность датчика Холла;
Поломка катушки;
Обрыв или пробой проводов, окисление контактов;
Неисправность свечки;
Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Модернизация системы зажигания ВАЗ – 1111 «Ока»

Как известно автомобили «Ока» оборудованы достаточно несовершенной 2-х искровой системой зажигания (схожей с вариантами, установленными на некоторых мотоциклах). В целом, применение использование подобного принципа организации системы зажигания нельзя назвать особо порочной, однако благодаря особенностям конструкции и не слишком высокому качеству исполнения отдельных элементов, она обладает рядом существенных недостатков. В частности владельцы Оки прекрасно знают с существованием проблем с запуском данных автомобилей в зимнее время (даже слегка «подсаженная» аккумуляторная батарея просто не справляется с поддержанием «двухтактовой» искры). Не выдерживает никакой критики и состояние изоляции между высоковольтными и низковольтными контурами штатных двухискровых катушек, в результате чего из-за попадания влаги и в сырую погоду они очень быстро выходят из строя. Ну и, наконец, такое неприятное явление как частные «выстрелы» в глушителе также является следствием использования двухискровой системы зажигания – когда не полностью сгоревшая смесь выдавливается поршнем в приемный коллектор и при открытых клапанах зажигается там «нерабочей» искрой.

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

В общем-то, любой из этих методов позволяет достичь определенного положительного результата, хотя каждый из них не лишен некоторых недостатков. Так первый способ снижает общую надежность системы за счет использования дополнительных элементов, а именно высоковольтного распределителя и нескольких высоковольтных проводов. Второй способ является, всего лишь, использованием более надежного варианта все той же двухискровой системы (если удастся отыскать достойное оборудование). Наконец третий способ не устраняет проблемы «ненужной» искры и сопряжен с затратами энергии на вторую катушку зажигания.

Исходя из сказанного имеет смысл выполнить более оригинальную и действенную модернизацию, а именно в родном датчике искрообразования оставить всего одну шторку и добавить в систему пару датчиков Холла, разнесенных на 180 градусов. Иначе говоря, предлагается реализовать третий вариант, с устранением его недостатков за счет обеспечения зажигания в каждом из цилиндров при помощи датчиков Холла.

Подготовительные работы

Особенности реализации

Для обеспечения нормальной работы системы датчики холла в обязательном порядке должны быть однотипными (из одной партии) иначе нарушится направленность магнитов и как следствие шторка ДМИ будет перемагничиваться. Проще говоря от родного датчика придется отказаться.

Силовую проводку на плюс 12В на реле (в штатном варианте сине-черного цвета) выполняем проводом сечением не менее 4 кв мм, в то время как на коммутаторы достаточно многожильного провода 2,5 мм. Штатную проводку лучше не использовать так как на ней наблюдаются значительные потери.

Для сигнальной части можно взять экранированный многожильный кабель сечением жил 0,2мм (экран позволит избавиться от помех).

Основная сложность изготовления модернизированной системы зажигания заключается в необходимости точного расположения датчиков Холла на установочной платформе. Основная проблема заключается в том, что датчики должны быть установлены с точностью до 0,1 мм напротив друг друга (относительно окружности проходящей через центры их щелей). Во всяком случае, рассогласование датчиков не должно превышать 1-го градуса поворота коленвала. При несоблюдении данного условия наблюдается значительное падение мощности двигателя. Из тех же соображений следует проследить за надежным креплением всех элементов системы.

Угол опережения зажигания выставляем по стандартной методике.

Теги зажигание ваз, ОКА ВАЗ-1111

Настройка и проверка зажигания для мотоблока Нева

Существует несколько факторов, от которых будет зависеть настройка зажигания:

конкретная модель агрегата и наличие доработок СЗ;
какие используются свечи зажигания;
то, в какой раз вы будете регулировать систему – первичную настройку проводят при первой обкатке, вторичную – при последующих работах.

На видео показано, как легко в «полевых» условиях отрегулировать зажигание мотоблока с двигателем LIFAN 168F. Метод применим и для культиваторов с российским двигателем

Чтобы правильно и быстро проверить катушку мотоблоков Нева, нужно:

Лист формата А4 сложить 4 раза.
Ослабить крепежные модульные болты.
Бумагу поставить под подушку.
Придавить ее и держать до того момента, пока не закрутят болты.
Повернуть маховик и посмотреть наличие искры.

Есть также второй способ, аналогичный предыдущему методу выставления зажигания на движке мотокультиватора, только в роли щупа тут выступает небольшой кусок картона, отрезанный от сигаретной пачки.

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Как выставить зажигание на культиваторе

При частом дергании троса стартера культиватора Нева со временем двигатель начинает заводиться с запозданием. В таком случае:

Надеть угольник на свечу;
Прижать корпус к головке цилиндра и повернуть в обратную от отверстий сторону элемент зажигания;
Коленвал провернуть и натянуть трос несколько раз;
Искра должна появляться при натягивании, если ее нет, следует отрегулировать нужный зазор между маховиком и магнето.

Регулировка и настройка магнето выполняется довольно просто. Чаще всего причиной неисправности катушки мотоблока является свеча. Поэтому в чемоданчике с инструментами каждого владельца мотокультиватора должны быть наборы запасных свечей.

Самые популярные свечки от известных производителей — это Бош и Субару.

Проверка свечей осуществляется так. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, нужно следовать следующим инструкциям:

Вывернуть свечку. Протереть электроды.
При наличии нагара очистить его.
Выставить расстояние между электродами.
Надеть на свечу наконечник с высоковольтным проводом.
Прижать к корпусу цилиндра. Электроды должны смотреть в одну сторону под свечкой.
Прокрутить коленвал, понаблюдать образование искры. Если ее нет, то неисправность в свечке.

Кто владеет мотокультиваторами, тот должен помнить, что если искра образовалась, то нужно посмотреть на ее яркость. Если окрас интенсивный, то настройка и регулировка магнето прошла успешно.

Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм

Если показатели не соответствуют требуемым, то настроить их не составит большого труда.

Для установки оптимального размера зазора нужно снять крышку вентилятора, ослабить болты статора и вставить щуп. Затем надо выставить требуемые показатели и закрутить гайку.

Ремонт зажигания для мотоблоков также не составит особого труда. Чаще всего поломка магнето происходит из-за неисправности свечи.

Для проверки нужно аккуратно выкрутить свечу и осмотреть ее.

Если свеча сухая, то это значит, что топливо не поступает в систему двигателя. Если же свеча мокрая, то это означает, что свеча постоянно заливается моторным маслом.

Для ремонта в первом случае нужно вытереть свечку, при позднем ремонте высушить цилиндр двигателя, прогнав его на холостых оборотах.

Ремонт ВАЗ 1111 (Ока) : Установка момента зажигания

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

ПОРЯДОК ВЫПОЛНЕНИЯ

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

Вспомогательное реле;
Замок зажигания;
Предохранители;
Коммутатор;
Датчик момента образования искры;
Катушка;
Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» – напряжение подается на систему зажигания и ряд других приборов и «2» – осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

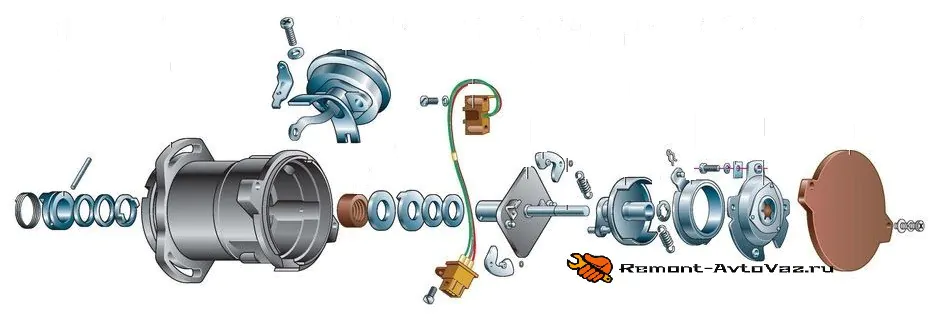

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

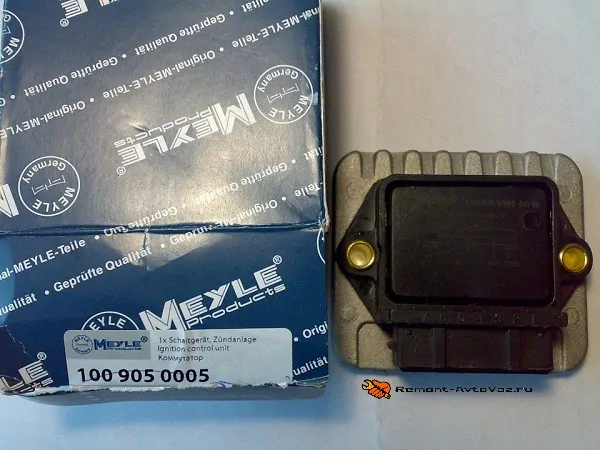

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.
