Электрическая схема автомобиля ваз 2107

Схема проводки ВАЗ 2107 инжектор: цветная с описанием

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи.

Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии.

Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
Регулировку частоты вращения коленчатого вала на холостом ходу;
Управление искрообразованием на свечах зажигания;
Корректировку угла опережения зажигания на всех режимах работы;
Включение и выключение электрического топливного насоса,
Управление электрическим вентилятором системы охлаждения двигателя.

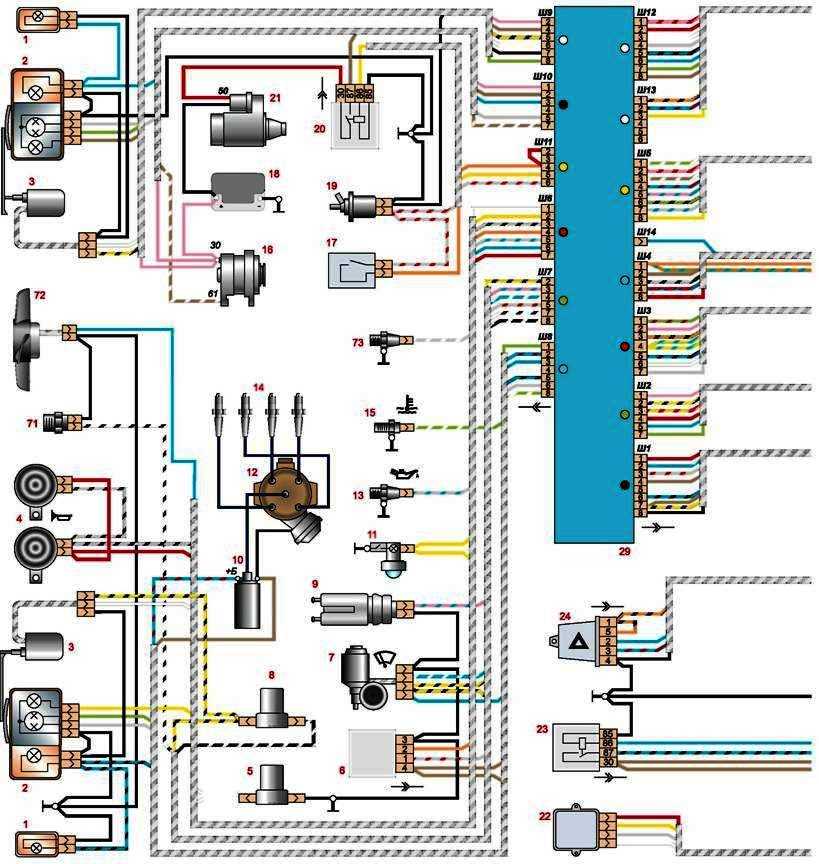

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3

Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства.

Схема электрооборудования ВАЗ 2107 с карбюратором

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

У системы впрыска есть и некоторые изъяны, в частности:

Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

Схемы зажигания ВАЗ 2107

Схема зажигания с классическим контактным устройством

На данной электрической схеме представлена классическая контактная система зажигания ВАЗ 2107. Все устройства, входящие в данную схему зажигания ВАЗ 2107, изображены с собственной электрической блок схемой. Она позволяет лучше понять их работу и правильно подключать эти устройства к электрической схеме зажигания. Схема зажигания ВАЗ 2107 начинается от монтажного блока предохранителей, проходит через реле зажигания, выключатель зажигания, катущку зажигания, распределитель зажигания и заканчивается на свечах зажигания.

Включение зажигания выполняется ключем с помощью замка зажигшания и релюшки зажигания. Подача напряжения малой мощности осуществляется с помощью контактов, расположенных внутри распределителя зажигания.

Наименование оборудования на схеме: 1 — переключатель поджигания; 2 — соленоид поджигания; 3 — блок релюх и предохранителей; 4 — релюшка зажжения; 5 — свечи воспламенения; 6 — распределитель зажжения.

Схема бесконтактного зажигания

Подключение зажигания выполняется с помощью ключа и замка зажигания. Прерывание подачи напряжения на катушку зажигания и подачу напряжения малой мощности осуществляет коммутатор 5.

Наименование электрических устройств на схеме: 1 — переключатель зажжения; 2 — релюшка поджигания; 3 — монтажный блочок релюшек и предохранителей; 4 — саленоид зажжения; 5 — коммутатор ВАЗ 2107; 6 — датчик-распределитель поджигания; 7 — свечи воспламенения.

Интерактивная схема электрооборудования автомобилей ВАЗ-2107, ВАЗ-21074 выпуска 1988-2001 гг. (с генератором 37.3701)

1 — блок-фары;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;

4 — реле включения стартера;
5 — электропневмоклапан карбюратора;
6 — микровыключатель карбюратора;
7 — генератор 37.3701;
8 — моторедукторы очистителей фар*;
9 — датчик включения электродвигателя вентилятора;
10 — электродвигатель вентилятора системы охлаждения двигателя;
11 — звуковые сигналы;
12 — распределитель зажигания;
13 — свечи зажигания;
14 — стартер;
15 — датчик указателя температуры охлаждающей жидкости;
16 — подкапотная лампа;
17 — датчик сигнализатора недостачного давления масла;
18 — датчик сигнализатора недостачного уровня тормозной жидкости;
19 — моторедуктор очистителя ветрового стекла;
20 — блок управления электропневмоклапаном карбюратора;
21 — катушка зажигания;
22 — электродвигатель насоса омывателя фар*;
23 — электродвигатель насоса омывателя ветрового стекла;
24 — монтажный блок;
25 — реле очистителя ветрового стекла;
26 — реле аварийной сигнализации и указателей поворота;
27 — выключатель сигнала торможения;
28 — выключатель света заднего хода ;
29 — реле зажигания;
30 — выключатель зажигания;
31 — трехрычажный переключатель;
32 — выключатель аварийной сигнализации;
33 — штепсельная розетка для переносной лампы**;
34 — переключатель вентилятора отопителя;
35 — дополнительный резистор электродвигателя отопителя;
36 — лампа сигнализатора включения обогрева заднего стекла;
37 — лампа сигнализатора недостачного уровня тормозной жидкости;
38 — блок сигнализаторов;
39 — электродвигатель вентилятора отопителя;
40 — лампа освещения вещевого ящика;
41 — выключатели плафонов на стойках передних дверей;
42 — выключатели фонарей сигнализации открытых передних дверей***;
43 — фонари сигнализации открытых передних дверей***;
44 — соединительная колодка;
45 — прикуриватель;
46 — часы;
47 — выключатель освещения приборов;
48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
49 — указатель уровня топлива;
50 — лампа сигнализатора резерва топлива;
51 — спидометр;
52 — лампа сигнализатора включения указателей поворота;
53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора;
54 — лампа сигнализатора заряда аккумуляторной батареи;
55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
56 — комбинация приборов;
57 — эконометр;
58 — выключатели плафона на стойках задних дверей;
59 — указатель температуры охлаждающей жидкости;
60 — тахометр;
61 — лампа сигнализатора включения стояночного тормоза;
62 — лампа сигнализатора недостаточного давления масла;
63 — лампа сигнализатора включения дальнего света фар;
64 — лампа сигнализатора включения наружного освещения;
65 — вольтметр;
66 — выключатель сигнализатора включения стояночного тормоза;
67 — выключатель наружного освещения;
68 — выключатель обогрева заднего стекла с лампой подсветки;
69 — выключатель заднего противотуманного света с сигнализатором включения*;
70 — предохранитель цепи противотуманного света;
71 — плафон****;
72 — задние фонари;
73 — датчик указателя уровня и резерва топлива;
74 — колодки для подключения к элементу обогрева заднего стекла*;
75 — фонари освещения номерного знака.
Порядок условной нумерации штекеров в колодках:
а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;
б — монтажного блока и трехрычажного переключателя;
в — реле аварийной сигнализации и указателей поворота;
г — задних фонарей (нумерация выводов по порядку от края платы);
д — выключателя аварийной сигнализации.
      * Устанавливаются на части выпускаемых автомобилей.
    ** С 2000 г. не устанавливается.
  *** С 1998 г. не устанавливаются.
**** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

2011 — 2017 Autofizik.ru

Для рекламодателей:[email protected]

Отказ основных систем автомобиля

Причиной внезапного отказа многих узлов автомобиля ВАЗ 2107 могут быть повреждения и выход из строя элементов электрической проводки.

Наиболее частые поломки проводки приведены ниже:

Частым дефектом является перегорание плавкой вставки предохранителя, вызываемое перегрузкой цепи или коротким замыканием. Поскольку в электросхеме ВАЗ 2107 часто применяются предохранители старого образца, то часто встречаются окисления или ослабевание зажимов контактов в монтажном блоке. Для исправления этих неисправностей следует заменить предохранитель или очистить контакты. На последних выпусках автомобилей применялись монтажные блоки с ножевыми предохранителями, которые обеспечивают лучший контакт и более надежную работу электрической цепи.
Более сложным случаем является отгорание или окисление токопроводящих дорожек в монтажном блоке. Для ремонта блок снимают с автомобиля, пропаивают повреждённые участки и покрывают их защитным лаком. В случае критических повреждений блок подлежит замене.
При замыкании участка проводки будет происходить постоянное выгорание плавкой вставки. Для поиска поврежденного элемента необходимо прозвонить цепь мультиметром. Замененные провода следует аккуратно проложить по штатному маршруту. Обрыв цепи также определяется прозвонкой проводов.
При неполадках в компонентах системы впрыска возможно включение индикаторной лампы Check Engine на комбинации приборов. Причиной могут стать выход из строя датчиков или обрывы цепей. Для поиска причин повреждения следует произвести диагностику системы впрыска при помощи тестового прибора, подключаемого к разъему диагностики. Имеющиеся в системе коды ошибок могут быть расшифрованы и на основе этих данных производится ремонт.
Причиной полной неработоспособности электрической системы может стать разряд батареи или окисление минусового провода, который подключается к кузову. На разряд батареи указывает тусклое свечение контрольных ламп и полное их отключение при подключении нагрузки (клаксон или попытка прокрутить двигатель стартером).
Горящая лампа зарядки батареи на работающем двигателе указывает на неисправность генератора или обрыв цепи, связывающей генератор с батареей.
Пульсации света при работающем двигателе являются симптомом выгорания регулировочного реле на генераторе. Реле подлежит замене, поскольку эксплуатация автомобиля с повышенным напряжением в бортовой сети недопустима.

В ролике, предоставленном каналом Автоэлектрика ВЧ, показан ремонт проводки фонарей заднего хода на ВАЗ 2107.

https://youtube.com/watch?v=1sJ5e1QWySI

Особенности установки

Как отмечалось выше, владельцам ВАЗ-2105 рекомендуется заменить панель приборов на ту, что монтировалась на 2107. Если делать это не хочется, то выбирается выносной вариант. Закрепляют его либо на кронштейне, поставляемом в комплекте или в специальной рамке-кармашке – те продаются отдельно.

Для 2105-й модели отлично подходит тахометр, предназначенный для ВАЗ-2106. Чтобы подключить его, придется отрезать разъем с контактами, так как втыкать его в «пятерке» некуда. Дальнейшее коммутирование производится путем наращивания проводов и соединения их клеммными планками (продаются в магазинах электротоваров).

Здесь важно учитывать следующее:

один кабель (он обозначен коричневым цветом изоляции) крепится на плюсе катушки зажигания;
черно-белый идет на массу;
оранжевый (иногда желтый) соединяется с плюсом батареи.

Электронный тахометр ставится таким же образом.

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка: //play.google.com/store/apps/details? >

Для ПК также есть отличная интерактивная программа. Ссылка: //drive.google.com/file/d/0BzBrDqk4Ly-DYmRUWUotenRMQnM/view

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

https://youtube.com/watch?v=RUl65pclHjA

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

Монтажный блок реле и предохранителей(поз. 1);
Инжектор (поз. 3);
Электронный датчик коленчатого вала (поз. 16).
Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

25 – Замок зажигания.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Жгут проводов в салоне

В салоне ВАЗ 21074 находятся жгуты проводов:

под панелью приборов. В этом пучке собраны провода, отвечающие за фары, указатели поворотов, приборную панель, подсветку салона;
протянутый от блока предохранителей в заднюю часть автомобиля. Проводами этого пучка запитаны задние фонари, обогреватель стекла, датчик уровня бензина.

Провода, которые используются в «семёрке» для электрических соединений, относятся к типу ПВА и имеют сечение от 0,75 до 16 мм2. Количество медных проволок, из которых скручены провода, может составлять от 19 до 84. Изоляция проводки изготовлена на основе стойкого к температурным перегрузкам и химическому воздействию поливинилхлорида.

В жгуте проводов под панелью приборов ВАЗ 21074 собраны провода, которые отвечают за фары, указатели поворотов, приборную панель, подсветку салона

Для упрощения ремонта, обслуживания и замены электрооборудования заводская электропроводка автомобилей ВАЗ 21074 имеет установленную расцветку.

Таблица: сечение и цвет проводки наиболее важных электроприборов ВАЗ 21074

Участок электрической цепи	Сечение провода, мм2	Цвет изоляции
минус АКБ — «масса» кузова	16	чёрный
плюс стартера—АКБ	16	красный
плюс генератора—АКБ	6	чёрный
генератор—чёрный разъём	6	чёрный
клемма «30» генератора—белая колодка МБ	4	розовый
клемма «50» стартера—реле пуска стартера	4	красный
пусковое реле стартера—чёрный разъём	4	коричневый
реле зажигания—чёрный разъём	4	голубой
клемма «50» замка зажигания—голубой разъём	4	красный
клемма «30» замка зажигания—зелёный разъём	4	розовый
соединитель правой фары — «масса»	2,5	чёрный
соединитель левой фары—голубой разъём	2,5	зелёный (серый)
клемма «15» генератора—жёлтый разъём	2,5	оранжевый
ЭД вентилятора радиатора — «масса»	2,5	чёрный
ЭД вентилятора радиатора—красный разъём	2,5	голубой
контакт «30/1» замка зажигания—реле зажигания	2,5	коричневый
контакт «15» замка зажигания—одноконтактный разъём	2,5	голубой
прикуриватель—голубой разъём	1,5	голубой (красный)

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.. На блоке предохранителей также установлены электрические реле

Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Схема автомобиля — Жигули 2107

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера

1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания

1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема

1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

Включение фар и противотуманного света в задних фонарях — электросхема

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

блок-фары
боковые указатели поворота
аккумуляторная батарея
реле включения стартера
электропневмоклапан карбюратора
микровыключатель карбюратора
генератор 37.3701
моторедукторы очистителей фар *
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковые сигналы
распределитель зажигания
свечи зажигания
стартер
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
блок управления электропневмоклапаном карбюратора
катушка зажигания
электродвигатель насоса омывателя фар *
электродвигатель насоса омывателя ветрового стекла
монтажный блок
реле очистителя ветрового стекла
реле аварийной сигнализации и указателей поворота
выключатель сигнала торможения
выключатель света заднего хода
реле зажигания
выключатель зажигания
трехрычажный переключатель
выключатель аварийной сигнализации
штепсельная розетка для переносной лампы **
переключатель вентилятора отопителя (печки)
дополнительный резистор электродвигателя отопителя (печки)
лампа сигнализатора включения обогрева заднего стекла
лампа сигнализатора недостаточного уровня тормозной жидкости
блок сигнализаторов
электродвигатель вентилятора отопителя (печки)
лампа освещения вещевого ящика
выключатели плафонов на стойках передних дверей
выключатели фонарей сигнализации открытых передних дверей ***
фонари сигнализации открытых передних дверей ***
соединительная колодка
прикуриватель
часы
выключатель освещения приборов
диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
указатель уровня топлива
лампа сигнализатора резерва топлива
спидометр
лампа сигнализатора включения указателей поворота
лампа сигнализатора прикрытия воздушной заслонки карбюратора
лампа сигнализатора заряда аккумуляторной батареи
выключатель сигнализатора прикрытия воздушной заслонки карбюратора
комбинация приборов
эконометр
выключатели плафона на стойках задних дверей
указатель температуры охлаждающей жидкости
тахометр
лампа сигнализатора включения стояночного тормоза («ручника»)
лампа сигнализатора недостаточного давления масла
лампа сигнализатора включения дальнего света фар
лампа сигнализатора включения наружного освещения
вольтметр
выключатель сигнализатора включения стояночного тормоза («ручника»)
выключатель наружного освещения
выключатель обогрева заднего стекла с лампой подсветки
выключатель заднего противотуманного света с сигнализатором включения *
предохранитель цепи противотуманного света
плафон ****
задние фонари
датчик указателя уровня и резерва топлива
колодки для подключения к элементу обогрева заднего стекла *
фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
б — монтажного блока и трехрычажного переключателя
в — реле аварийной сигнализации и указателей поворота
г — задних фонарей (нумерация выводов по порядку от края платы)
д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.
