Блок предохранителей и реле ваз 2113 2114 2115

Описание для до рестайлинговых

Блок под капотом

Почему не работает омыватель лобового стекла? 6 причин неисправностей и 2 способа ремонта Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

Не работает обогрев заднего стекла на оке

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод, поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

В интернете очень часто проскакивают такие запросы от новичков: «почему не работают поворотники?» – на этот вопрос у нас есть ответ. Сегодня мы будем рассматривать основные неисправности, из-за которых не работают поворотники на Вашем автомобиле.

Зачастую, ремонт поворотников – это очень просто, главное найти истинную причину неисправности. Первым делом рекомендую Вам посмотреть видео, где рассказывают как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы рассматривали своими руками. Выполнить данную операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или антифриза.

Основные неисправности поворотников

Не мигают поворотники

Когда на Вашем автомобили перестали мигать поворотники, скорей всего причина таится в самом реле поворотного механизма. Причиной неисправности может быть простая вода, которая его залила или где-то прерывается контакт. Рекомендуем заменить его.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Таблица расшифровки клемм монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115
Обозначение штекерного разъема	Номер клеммы	Цвет провода	Наименование устройства
Ш1	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	—
10	04	включатель задних противотуманных огней
11	СЧ	контрольная лампа резерва топлива
12	пч	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	кг	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
Ш3	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	гп	переключатель указателей поворотов
4	сб	контрольная лампа уровня масла
5	ч	масса
6	рб	контрольная лампа уровня омывающей жидкости
7	ро	контрольная лампа износа тормозных накладок
8	3в	включатель фар
9	жз	переключатель стеклоочистителя ветрового стекла
10	пг	патрон подключения переносной лампы
11	о	выключатель зажигания (кл. 15)
12	рч	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	сг	указатель давления масла
17
18	р	переключатель стеклоочистителя
19	со	переключатель стеклоочистителя
20	с	переключатель стеклоочистителя
21	об	включатель задних противотуманных фар
Ш4	1	зп	Вкл. и контрольная лампа обогрева заднего стекла
2	гб	переключатель света фар (дальний свет)
3	о	стеклоочиститель
4	бч	включатель наружного освещения
5	к	реостат освещения приборов
6	р	аккумулятор
7	чб	переключатель очистителя и омывателя ветрового стекла
8	о	колодка Ш4 монтажного блока клемма 3
9	сч	включатель звуковых сигналов
10	бп	включатель стоп-сигналов
11	р	аккумулятор
12	сп	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	рг	контрольная лампа уровня тормозной жидкости
17	зб	указатель температуры охлаждающей жидкости
18	кб	контрольная лампа заряда аккумуляторной батареи
19	жч	включатель противотуманных фар
20	рз	контрольная лампа уровня охлаждающей жидкости
21	ж	тахометр
Ш5	1	3	дальний свет (правый)
2	зч	дальний свет (левый)
3	сч	ближний свет (левый)
4	п	стартер (кл. 50)
5	пб	электровентилятора охлаждения радиатора
6	с	ближний свет (правый)
Ш6	1	—
2	3	включатель света заднего хода
3	гч	указатель поворота (левый передний)
4
5	—
6	—
7	—
8	жч	габаритный огонь (правый передний)
9	бч	терморегулятор электровентилятора
10	жч	габаритный огонь (левый передний)
11	г	указатель поворота (правый передний)
12	о	включатель света заднего хода
13	рг	датчик уровня тормозной жидкости
Ш7	1	—
2	жг	эл.двигатель фароочистителя
3	б	эл.двигатель фароочистителя
4	—
5	сб	датчик уровня масла
6	сч	звуковые сигналы
7	с	датчик скорости
8	зб	датчик температуры охлаждающей жидкости
9	кб	генератор (кл. 61)
10	р	насос омывателя ветрового стекла
11	бч	включатель подкапотной лампы
12	рб	датчик уровня омывающей жидкости
13	рч	тормозные накладки
14
15	кп	тахометр
16	рз	датчик уровня охлаждающей жидкости
17	жб	реле противотуманных фар
Ш8	1	жл	реле противотуманных фар
2	жч	противотуманная фара (левая)
3	ж	противотуманная фара (правая)
4	гп	катушка зажигания
5	р	генератор (кл. 30)
6	р	генератор (кл. 30)
7
8	рч	реле противотуманных фар
Ш9	1	рч	эл двигатель очиститель заднего стекла
2	г	указатель поворота (правый задний)
3	бг	эл двигатель очиститель заднего стекла
4	оч	задние противотуманные огни
5	сч	дверь задняя
6	пч	дверь передняя правая
7	бч	плафон освещения салона
8	кг	датчик ручного тормоза
9	бч	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	с	фонарь освещения номерного знака
12	гб	дверь передняя левая
13	б	плафон освещения салона
14	п	стоп-сигналы
15	ж	габаритный огонь (правый задний)
16	з	фонарь заднего хода
17	жч	габаритный огонь (левый задний)
18	жч	очиститель заднего стекла
19	о	элементы обогрева заднего стекла
Ш11	1	ж	насос
2	рч	клапан омыва заднего стекла
3
4	ж-	насос
5	бч	подкапотная лампа
6
7
8	кч	подкапотная лампа
9	б	эл двигатель стеклоочистителя
10	о	эл.двигатель стеклоочистителя ветрового окна
11
12	со	датчик аварийного давления масла
13
14	р	клапан омыва ветрового стекла
15	со	эл.двигатель стеклоочистителя
16	с	эл двигатель стеклоочистителя
17	жб	эл двигатель стеклоочистителя
18
19

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

ВАЗ 2115 реле поворотников где находится

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2115 реле поворотников где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

рамиль у меня проблема с поворотниками они не горят ваз 21099 аварика горит гитара роботает а поворотник не роботает не в право не влево предохранители все целые что может быть в этой проблеме

скажите а на скутер это реле подойдет,

спасибо огромное РАМИЛЬ за показ и обьяснения, реле подошло к скутеру, спасибо что делитесь знаниями и секретами, ОГРОМНОЕ СПАСИБО,

На ВАЗ-21074 задних фар при включении поворотов, на плате плохие контакты с лампочками … Менял плато, и сами патроны, но всё равно при нагреве слышно как щелчки ускорение учащаются, значит опять не работает сигнал поворота… Другие водители не видят угроза аварийности что можно сделать? то же самое при жаркой погоде, или если долго стоишь перед поворотом… из-за этого, включаю только перед самим поворотом, чтобы хоть как-то информировать других участников движения…

Рамиль, пробовал паять, но спайка там не держит, и сами пластины не пружинные, а из мягкого металла сделаны… Даже заказывал по интернету, прислали то же самое… Беда у меня с этим Второй год мучаюсь…

Спасибо за видео. А если не горит только один поворотник, это может быть из-за реле? Или искать причины в другом месте?

Уважаемый Рамиль Абдуллин , а можно ли на реле поворотов установить регулятор частоты мерцания ламп , если да , то как , куда и какой ?

всем привет модскажите где именно находиится реле поворотников на мерсе 124.. 103 е300 купе?

здравстуйте Рамиль я очень ценю вашу роботу у меня проблема замком зажигания машина у меня мерс 203 ключ не принимает присоска то берет то не берет ключ трудом поворачивается панельные лампы гаснут помогите пожалуйста СПО ибо

Здравствуйте скажите пожалуйста по какой причине может быть сгорания предохранителя третий с лева в блоке на ваз как только поставлю сразу сгорает 21099. не работают задние фонари заднего хода, стопы, прикуриватель, освещение в салоне в потолке, и магнитафон. где искать замыкания и как?????

Очень помогли бы если подсказали бы

короче говоря надо потрудиться немного

Спасибо я постораюсь найти

Это точно

Рамиль подскажи пожалуйста ваз 21093 пропали повороты и аварийка???

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

• наличие включенного зажигания обеспечивает рабочий режим;
• передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
• сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне

Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением

Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

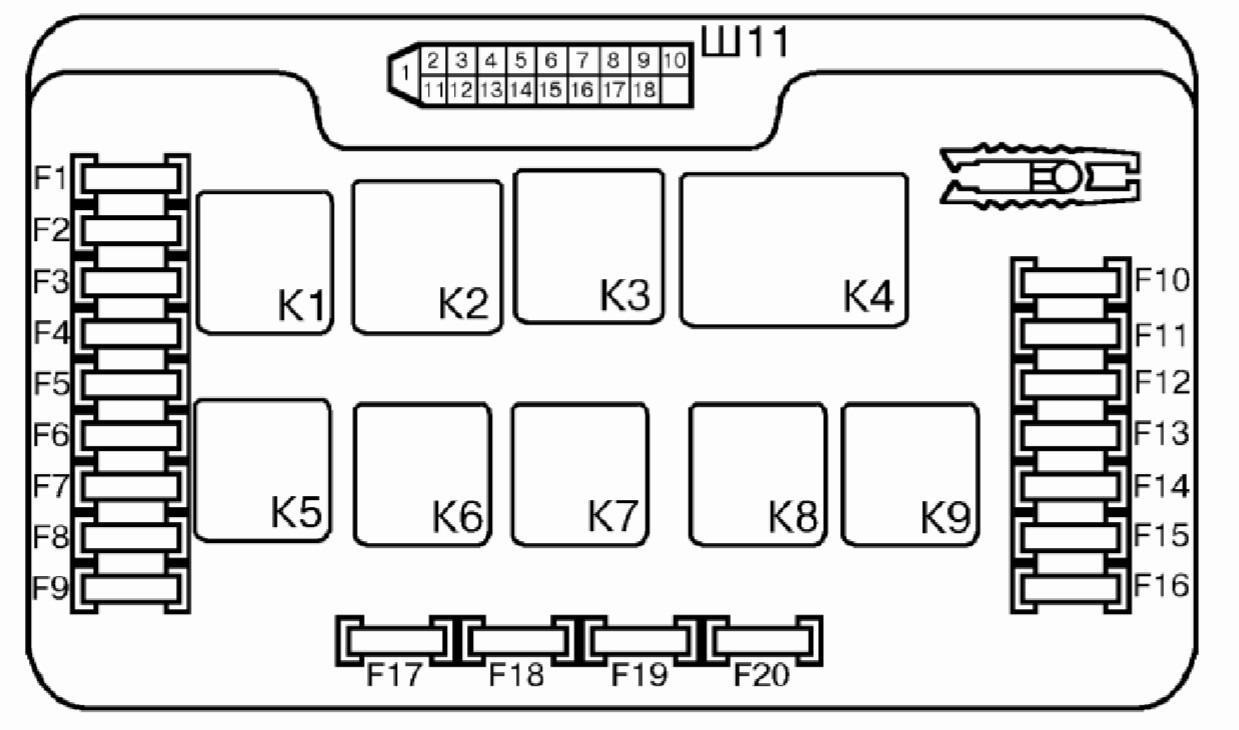

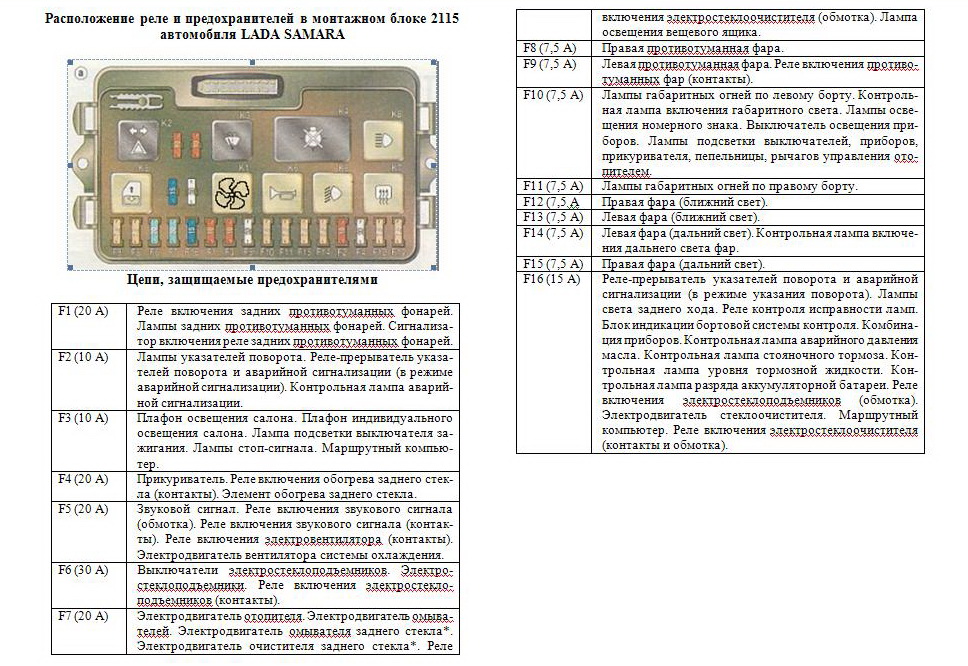

Проверка главного реле в автомобиле «Лада Самара»

В новой машине в отличие от прежней поменялась форма капота, задние и передние бамперы, новая конфигурация передних крыльев, а также улучшенная аэродинамика кузова.

Разобравшись в ней и поняв принцип действия, можно эффективно управлять автомобилем и выполнять мелкий ремонт. В конструкцию автомобиля был добавлен и бортовой компьютер.

Однако в целом, модель ВАЗ осталась такой же — она оснащается передним приводом, пятью дверьми. На практике наши соотечественники часто сталкиваются с проблемами в работе реле — контактные ножки этих компонентов могут подгорать в результате скачков напряжения в электросети.

Особенности конструкции Начинающему автолюбителю рекомендуется изучить работу инжекторного двигателя. Салонная проводка также имеет клеммные колодки для подключения конечных потребителей. Аккумулятор следует периодически подзаряжать от стационарного устройства. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива.

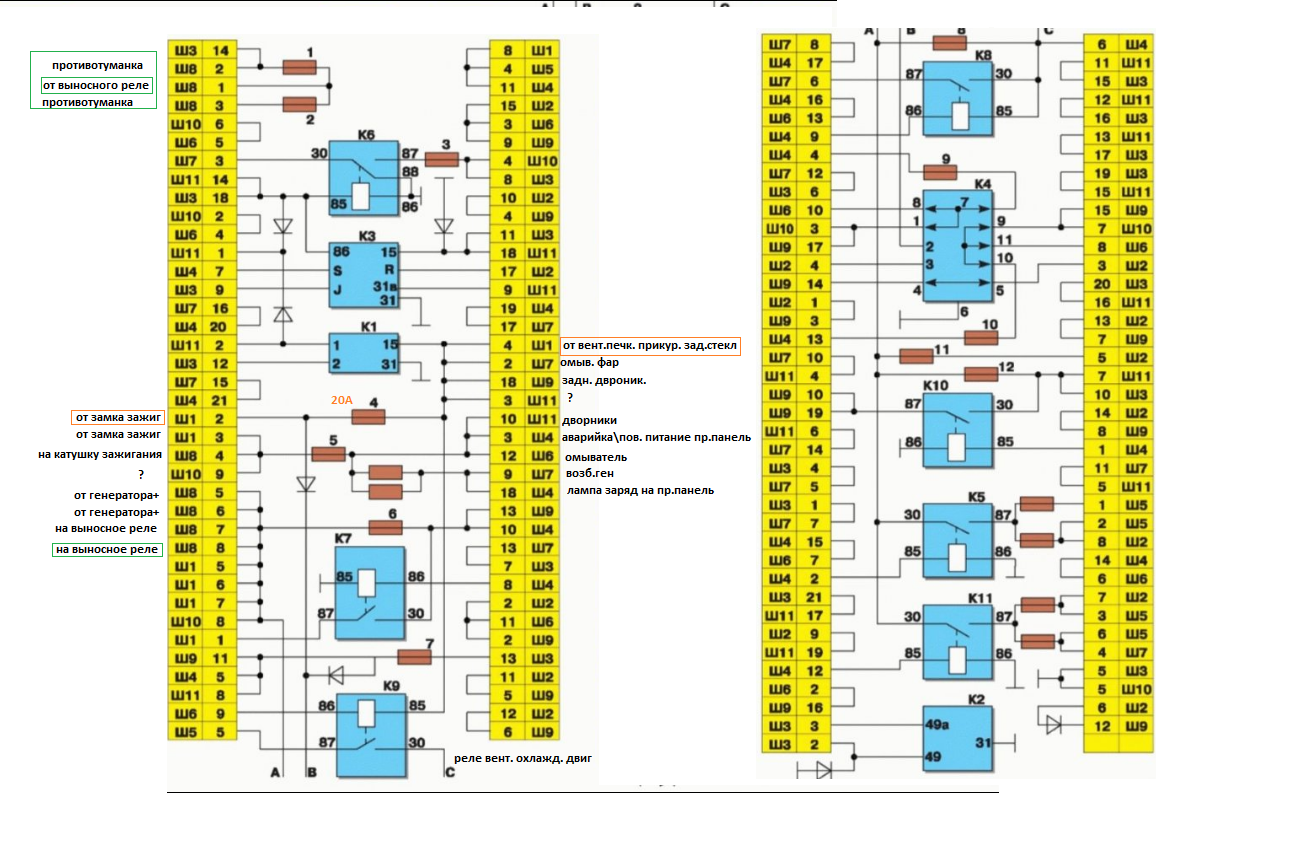

Схема электрооборудования ВАЗ 2113, 2114

Лампы стоп-сигнала. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля. Электродвигатель омывателя ветрового стекла.

Такие модели оборудуются системами электронного управления, они маркируются как Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. Лампы стоп-сигнала. Маршрутный компьютер или часы.

Для чего необходима электросхема ВАЗ-2110?

Достаточно лишь поддерживать его в исправном состоянии, причем, многие плановые ТО можно проводить своими руками, используя и электрические схемы данной статьи в качестве наглядного пособия. Реле включения обогрева заднего стекла обмотка. Отключите датчик от бензонасоса. Модификации Производитель ВАЗ предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость: Полуторалитровый карбюраторный мотор. Уровень давления в нем не должен падать ниже 3,2 бар.

F8 7,5 А. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Блок реле инжектора Итак, как защищается электрооборудование на отечественных авто: предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20; К1 — это устройство, защищающее цепь очистителей оптики; К2 — отвечает за работоспособность световой сигнализации, а также поворотников; К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла; К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания; К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность; К6 — рулевой гудок авто; К7 — устройство системы обогрева заднего стекла; К8 — дальнее освещение транспорта; К9 — ближнее освещение автомобиля. F6 30 А Электростеклоподъемники. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.
ВАЗ 2115-14 ЕЛЕКТРОСХЕМА +Мультимедийное руководство

https://youtube.com/watch?v=oKxiy0Tgpuc

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

• 1 – зеленый провод подходит от датчика расхода топлива;
• 2 – личинка зажигания запитываются через оранжевый кабель;
• 3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
• 4 – заземление или масса, стандартный окрас – черный;
• 5 – 6к линия, обычно это серый проводок;
• 6 – Mute – зеленая оболочка с красной линией;
• 7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
• 8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

• Периодически обрабатывать все металлические детали специальным маслом. При этом предварительно необходимо очистить медные пятачки от окислов и следов коррозии. Подобные поражения провоцируют ухудшение прохождения сигналов, что может восприниматься автомобилем как поломка.
• Каждые 20-30 тысяч километров пробега выполнять проверку всего оборудования и пластиковых штепселей на предмет разбалтывания или снижения жесткости крепления. При постоянных вибрациях, свойственных автотранспорту, пластиковые зажимы могут выйти из строя и спровоцировать поломку.
• Контролировать правильность заряда аккумулятора и исправность генератора. Некоторые приборы машины некорректно работают при сильном просаде напряжения.
• Через каждые 40000 км проверять состояние самих проводов. При постоянной эксплуатации, оплетки силовых жил могут растрескиваться или пересыхать, что увеличивает вероятность образования короткого замыкания бортовых магистралей. Также это может спровоцировать пожар.

Самая полная схема проводки ВАЗ 2114 находится в заводской инструкции по ремонту и обслуживанию автомобиля. Подобная документация поставляется официальным дилерским центрам и специализированным мастерским.

Источник https://xn--80aej2aisf0a0d.xn--p1ai/shemy/vaz/2113-14-15/151-shema-elektrooborudovaniya-avtomobilya-vaz-2115.html

Источник https://www.galantmotors.ru/document/shema/2114/2114_scheme.php

Источник https://vaz-russia.com/remont-vaz-2114/raspinovka-vaz-2114.html

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
2. Затем освобождается наконечник пружинка.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
6. Выведите из места установки заднюю часть устройства.
7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Я заменил переключатель поворотов и он некачественно работает. Включаю поворот (правый и левый), он моргает один раз, 2 раз есть звук, но уже без моргания лампочки поворотов, на 3-ий и далее отсутствует и звук, и моргание. Разбирал заново и ставил несколько раз. Аварийный сигнал работает без нареканий, предохранители так же в порядке.

Цепь питания поворотников ВАЗ 2114 включает в себя подрулевой переключатель, реле, предохранитель, клавишу включения аварийной сигнализации, лампы и проводку.

Каждый из этих элементов выполняет свою функцию. Переключателем осуществляется подача питания на необходимые лампы. Дополнительно напряжение может подаваться через клавишу «аварийки», в обход переключателя. Чтобы уберечь проводку от возможного короткого замыкания проводки поворотников, в цепь включены предохранители.

Реле же отвечает за прерывание горения ламп, то есть этот элемент обеспечивает мигание поворотников. К тому же оно дает возможность определить исправность всех ламп. Если хоть одна лампа перегорит, частота мигания всех поворотников, а также контрольной лампы на приборной панели возрастет вдвое.

Если после замены подрулевого переключателя возникли проблемы с работой этой световой сигнализации, в данном случае разовое срабатывание ламп – виновато в этом реле.

Здесь все просто – если бы неисправен был переключатель, то поворотники либо вообще не срабатывали, либо же работали в каком-то одном режиме, к примеру, правые поворотники мигали, а левые – нет.

Предохранители тоже отпадают, поскольку при их перегорании питание не подавалось бы в цепь, то есть повороты вообще не работали.

Реле – деталь не дорогостоящая, поэтому его проще заменить, чем отремонтировать.

И все же перед заменой данной комплектующей рекомендуется вначале проверить его работоспособность. Для этого можно позаимствовать с другого авто данный элемент или же установить свое реле на другую машину.

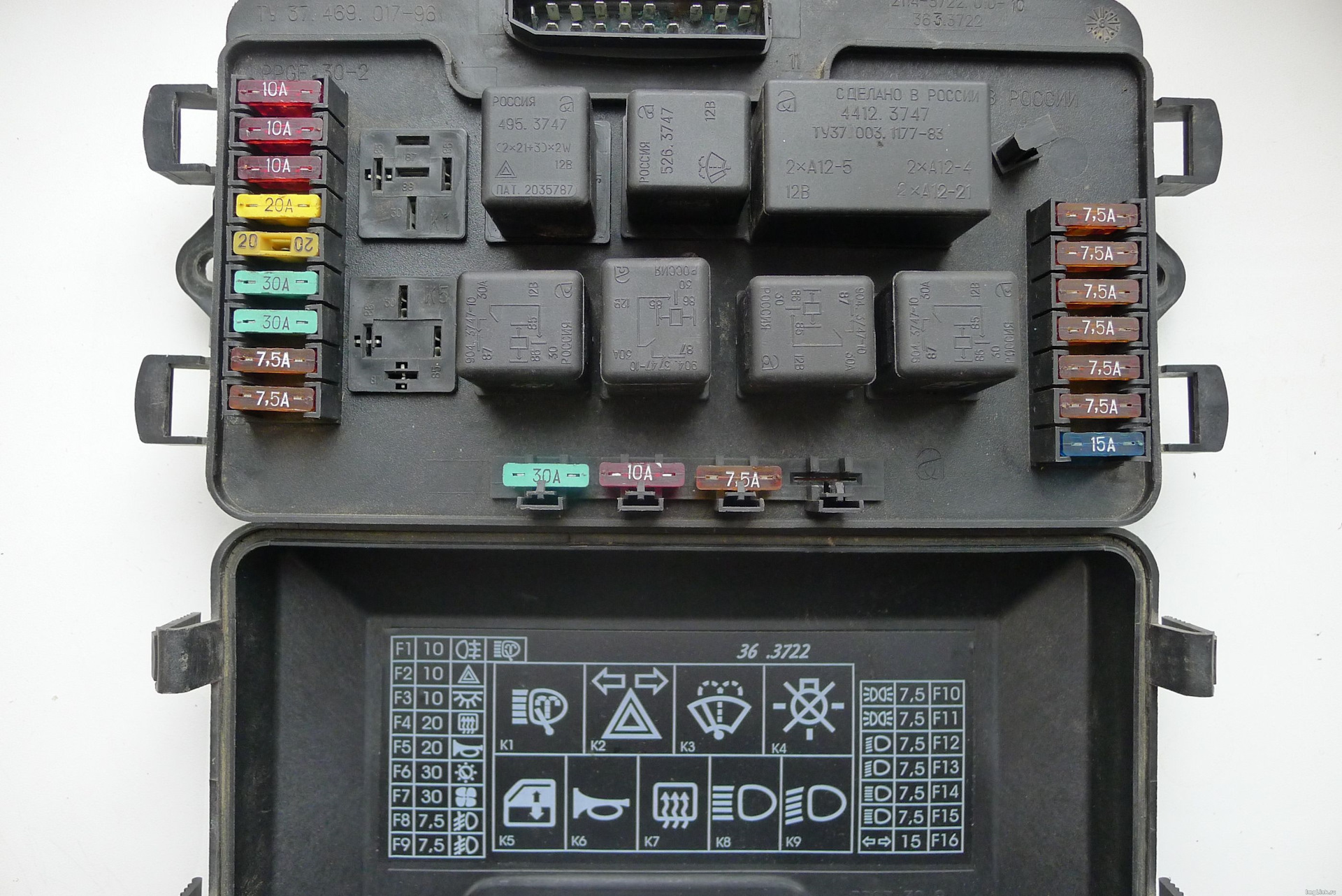

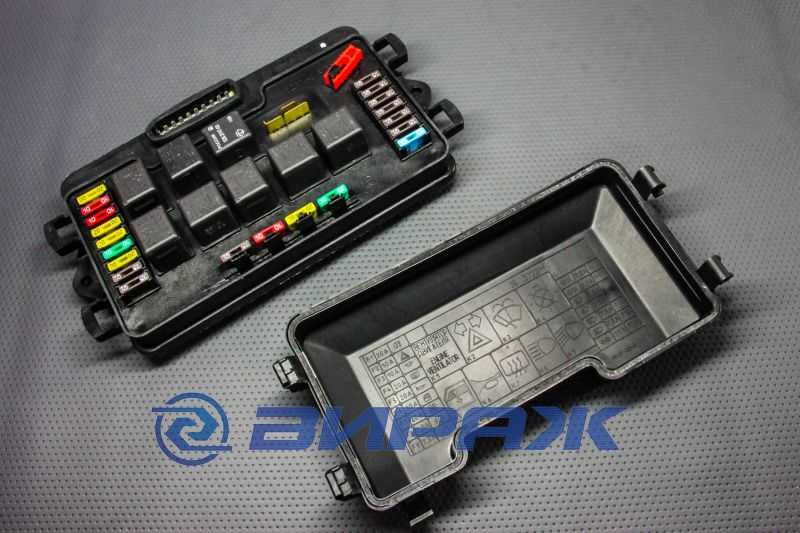

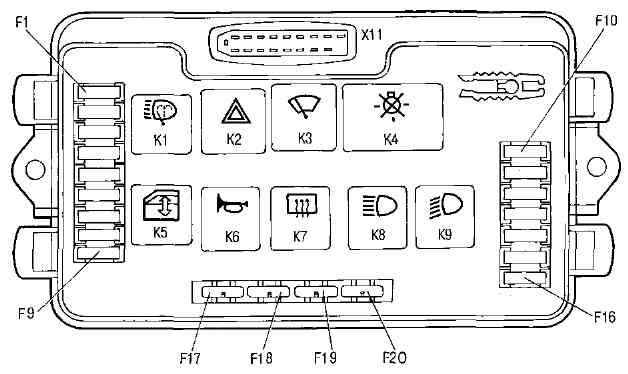

Произвести замену несложно. На ВАЗ 2114 этот элемент располагается в блоке предохранителей. Под крышкой этого блока нанесена схема расположения всех предохранителей и реле, по ней можно легко найти необходимый элемент.

Если же схемы нет, то определить необходимое его просто – оно располагается в верхнем ряду, второе слева. Крепления у него никакого нет, оно просто установлено своими штекерами в разъемы.

Стоит отметить, что приобретать и устанавливать на авто необходимо реле только рекомендованное заводом-изготовителем, в данном случае модель — 493.3747. Возможна и установка аналогов, которых сейчас много на рынке, но предварительно следует поинтересоваться рабочими параметрами, обычно нанесены на корпус. У вышедшего из строя и приобретаемого элементов характеристики должны полностью совпадать.

Остается только установить новый элемент в блок предохранителей и проверить работоспособность поворотников.

С автомобилями частенько случаются какие-то поломки, как серьезные, так и пустяковые, однако все они заставляют понервничать автовладельца. Одной из пустяковых неисправностей являетсяслучай, когда поворотник на автомобиле очень быстро мигает, причем только на одной стороне: либо слева, либо справа. О чем это может сигнализировать, какие причины могут предшествовать возникновению этой проблемы – далее будет описано в нашей статье.
