Passenger compartment
The main fuse and relay box is located under the dash on the driver’s side.
Main box
Photo for example
Diagram
Relay assignment
- (105) Heater blower motor relay – rear (ventilation)
- (174) Rear window wiper / washer relay
- (30/109) Engine management relay
- (18) Ignition auxiliary circuits relay 1
- Reserve
- (22/21) Emergency ventilation relay (with repeaters for direction indicators on the roof)
- (95) Headlight washer pump relay
- (99) Relay for intermittent operation of the windshield wiper / washer
- (36) Headlamps warning buzzer
- (53) Fog lamp relay
- (53) Horn relay
- (167) Fuel pump relay

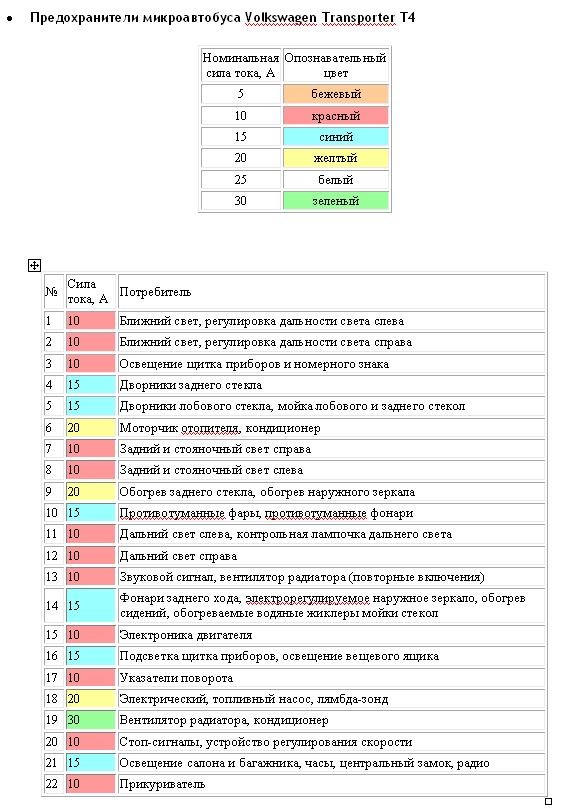

Fuse
| 1 | 10A Left headlight – low beam, headlight range control |
| 2 | 10A Right headlight – low beam, headlight range control |
| 3 | 10A License plate lamps |
| 4 | 15A Rear window wiper / washer, auxiliary ignition circuit relay 2, additional equipment |
| 5 | 15A / 20A Windshield wiper / washer, heaters for windshield washer nozzles (05/01) |
| 6 | 30A Air conditioning system, heater fan motor |
| 7 | 10A Front right side / rear right side lamps |
| 8 | 10A Lamps front left / rear left |
| 9 | 20A Heated rear window, heated outside mirror |
| 10 | 15A Fog lights, fog lights |
| 11 | 10A left headlamp-high beam |
| 12 | 10A RH headlamp-high beam |
| 13 | 10A Sound signal |
| 14 | 10A ABS system (with ESP), automatic transmission control system, additional equipment, central locking, cruise control system, power windows, power rear-view mirrors on the doors, reverse light (s) |
| 15 | 10A Engine management system, crankcase ventilation heater, cruise control system, vehicle speed sensor |
| 16 | 15A ABS indicator, glove box illumination lamp, turn signals, immobilizer, instrument cluster |
| 17 | 10A Additional heater |
| 18 | 20A Engine management system, fuel pump |
| 19 | 10A Cooling fan motor control unit, coolant pump motor |
| 20 | 10A Stop lights |
| 21 | 15A Audio system, diagnostic connector (DLC), interior lamps, navigation system |
| 22 | 10A Cigarette lighter fuse, radio |

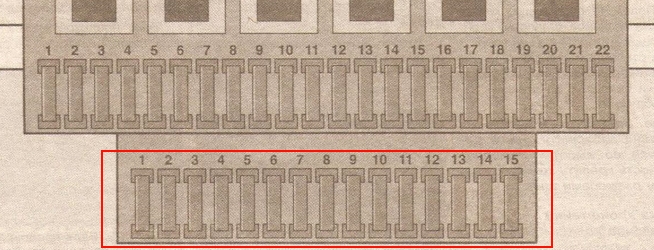

Additional fuse box
It is located under the main block.
Designation
| 1 | 15A Accessory power connector |
| 2 | 15A Trailer electrical connector |
| 3 | 10A Roof identification light |
| 4 | 20A Additional heater (AC V / AH Y / AJT / AU F) |
| 5 | 10A Anti-lock braking system (ABS) |
| 6 | FOR Phone |
| 7 | 15A Taxi |
| 8 | 10A Roof fan |
| 9 | 15A Audio system, instrument cluster |
| 10 | 15A Central locking |
| 11 | 15A Heated seats |
| 12 | 30A Heated door mirrors, heated rear window |
| 13 | FOR PHONE (ACV / AH Y / AJT / AU F) |
| 14 | 30A Air conditioning system – manual automatic temperature control |
| 15 | 20A Additional heater |
Additional relay box 1
Located at the top of the main unit.
Diagram
Assignment
| 1 | (53) Coolant pump relay |
| 2 | (125) Idle speed control (AM) relay |
| 3 | (137) Glow plug control unit (ABL) |
| 4 | (53) Ignition auxiliary circuits relay 2 (some models) |
| 5 | (53) Ignition auxiliary circuits relay 2 (AES, with air conditioning) |
| F1 | (30) Power window fuse |
| F2 | (15) Engine control unit |
| F3 | (15) Actuator |
Additional relay box 2
It is located behind the dashboard in the center.
Diagram
Designation
| 1 | (106) Auxiliary heater relay |
| 2 | Audio / Telephone Speaker Switch Relay |
| 3 | (53) Heater blower motor relay – rear (warm air) |
| 4 | (114) Heater blower motor relay – automatic temperature control |
| 5 | (152) Heater radiator coolant valve relay (rear heater) |
| 6 | (38) Air intake changeover actuator relay (A / C / heater) |
| 7 | (53) Alternator relay (AES, with 150A alternator) |
| 8 | (53) Alternator relay (ACV / AUF, with alternator 150A / automatic / automatic temperature control) |
| 9 | (175) Start inhibit switch relay / reversing lamp relay |
| 10 | (87) Wheel hub connection control unit |
Электрооборудование (Electrical equipment)
Ремонт стартера Bosch № 0 001 108 094 (1.4 КВт), замена комплектующих (rus.) Фотоотчет Однажды услышал как начал «вхолостую» вжикать мой стартер. Приобрёл втулки под замену. Почитав форум, увидел что процедуру снятия стартера описывают многие, поэтому решил не повторяться. А вот некоторые ньюансы связанные непосредственно с разборкой стартера и дальнейшей заменой деталей отражены не так подробно, надеюсь этот отчет это исправит.
Замена подшипников в генераторе Bosch 90A и 65A (rus.) Фотоотчет Генератор 90A VAG номер 026 903 015B, Bosch номер 0 120 469 729 устанавливался на многие автомобили, скрежет и грохот при работе генератора говорят о том что его подшипники нужно менять.
Замена токосъёмных колец генератора Bosch 65 Ампер (rus.) Фотоотчет Последствия при изношеных токосъемных кольцах — не будет нормальной зарядки аккумулятора и быстрее сточатся щётки даже нового реле-регулятора. Как их заменить в этом отчете.

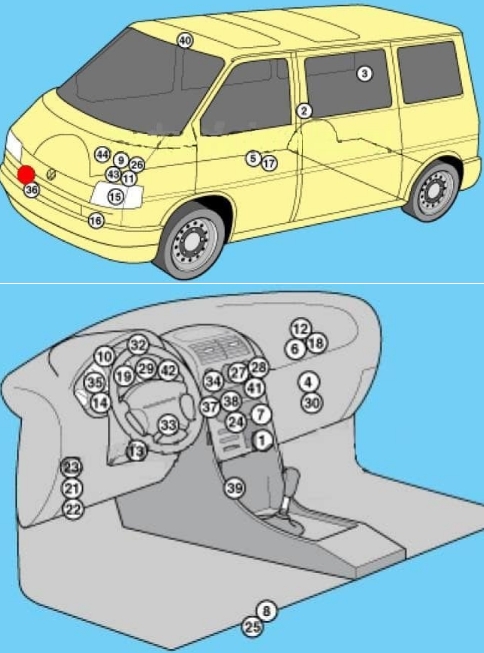

Locations
Diagram
Description
| 1 | Air conditioning control unit 1 – with automatic temperature control – in the heater control panel, front |
| 2 | Air conditioning control unit 2 – with automatic temperature control – in the heater control panel, rear – central pillar |
| 3 | Evaporator Fan Control Unit (A / C) – With Rear A / C – Behind Right Rear Trim Panel |
| 4 | Air conditioning / heater fan motor control unit 1 – with automatic temperature control – front – fan unit |
| 5 | Air conditioning / heater blower motor control unit 2- with automatic temperature control – rear- bottom of the body, in the center |
| 6 | Aerial amplifier – behind the dash, passenger side |
| 7 | Alternator resistor – near additional relays – CV / AUF, with alternator 150A / automatic transmission / automatic temperature control – behind the central part of the dashboard |
| 8 | Additional battery – under the driver’s seat |
| 9 | Accumulator battery |
| 10 | Central locking signal control unit – behind the dashboard |
| 11 | Cruise control unit (with throttle motor) – cruise control is controlled by the ECM |
| 12 | Electronic cruise control module (without throttle motor) – behind dash, passenger side |
| 13 | Diagnostic connector (DLC) – instrument panel, driver’s side |
| 14 | Diagnostic unit – 05/99 (except for AAC / ABL / AET / AES / AJA) – in the instrument cluster |
| 15 | Cooling Fan Motor Relay – Behind Left Headlight |
| 16 | Cooling Fan Motor 1/2 Resistor – Behind Left Headlight |
| 17 | Coolant heater control unit (with additional coolant heater – D3W / B4W / D4W) – in the heater – underbody, in the center |
| 18 | Coolant heater control unit (with optional coolant heater – B7W / D7W) – behind the dash, passenger side |
| 19 | Engine oil pressure warning buzzer – in instrument cluster control unit |
| 21 | Fuse / relay box, instrument cluster 1 |
| 22 | Fuse / relay box 2, dash – under dash fuse / relay box 1 |
| 23 | Fuse / relay box, dash 3 – above dash fuse / relay box 1 |
| 24 | Fuse / relay box, dash 4 – behind dash, center |
| 25 | Fuse / Relay Box, Driver’s Seat – Under Seat |
| 26 | Fuse / Relay Box, Engine Compartment – Battery Powered |
| 27 | Additional fuse (5A / 7.5A / 10A) – in the back of the audio system unit |
| 28 | Additional fuse (10A) – at the rear of the navigation system control unit |
| 29 | Headlights not switched off warning buzzer – in the instrument cluster control unit |
| 30 | Heater blower motor resistor – manual temperature control – blower unit, front |
| 31 | Horn 1/2 – behind the front bumper |
| 32 | Immobilizer control unit – behind the instrument cluster |
| 33 | Immobilizer ring antenna – near the ignition switch |
| 34 | Turn signal relay, alarm relay – in the alarm switch |
| 35 | Instrument Cluster Control Module / Digital Multifunction Display – In Instrument Cluster |
| 36 | Outside temperature sensor – behind the front bumper |
| 37 | Driver’s seat heating control unit – in the seat heating switch |
| 38 | Passenger seat heating control unit – in the seat heating switch |
| 39 | SRS control unit – under the dash, center |
| 40 | Sunroof electric control unit |
| 41 | Theme control unit – in the display of the navigation system |
| 42 | Telephone interface control unit – behind the instrument cluster |
| 43 | Electronic gearbox control unit – near the engine control unit |
| 44 | Vehicle speed sensor – gearbox |
Блок в салоне
Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелочей.
Основной блок
Фото пример
Схема
Назначение реле
- (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
- (174) Реле очистителя/омывателя заднего стекла
- (30/109) Реле системы управления двигателем
- (18) Реле 1 вспомогательных цепей зажигания
- Резерв
- (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
- (95) Реле насоса омывателя фар
- (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
- (36) Зуммер предупреждения о не выключенных фарах
- (53) Реле противотуманных фар
- (53) Реле звукового сигнала
- (167) Реле топливного насоса

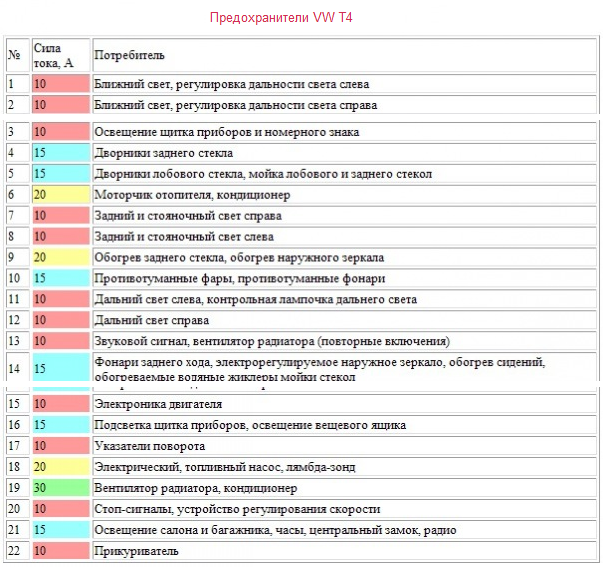

Расшифровка предохранителей
| 1 | 10А Левая фара — ближний свет, корректор фар |
| 2 | 10А Правая фара — ближний свет, корректор фар |
| 3 | 10А Лампы подсветки номерного знака |
| 4 | 15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование |
| 5 | 15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01) |
| 6 | 30А Система кондиционирования, электродвигатель вентилятора отопителя |
| 7 | 10А Лампы переднего правого габарита /заднего правого габарита |
| 8 | 10А Лампы переднего левого габарита /заднего левого габарита |
| 9 | 20А Обогрев заднего стекла, обогрев наружного зеркала |
| 10 | 15А Противотуманные фары, противотуманные фонари |
| 11 | 10А левая фара-дальний свет |
| 12 | 10А Правая фара-дальний свет |
| 13 | 10А Звуковой сигнал |
| 14 | 10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода |
| 15 | 10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля |
| 16 | 15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов |
| 17 | 10А Дополнительный отопитель |
| 18 | 20А Система управления двигателем, топливный насос |
| 19 | 10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости |
| 20 | 10А Стоп-сигналы |
| 21 | 15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система |
| 22 | 10А Предохранитель прикуривателя, магнитола |
Дополнительный блок предохранителей
Он находится под основным блоком.
Обозначение
| 1 | 15А Разъем питания дополнительного оборудования |
| 2 | 15А Разъем электрооборудования прицепа |
| 3 | 10А Опознавательный плафон на крыше |
| 4 | 20А Дополнительный отопитель (АС V/AH Y/A J T/AU F) |
| 5 | 10А Антиблокировочная система тормозов(ABS) |
| 6 | ЗА Телефон |
| 7 | 15А Такси |
| 8 | 10А Вентилятор на крыше |
| 9 | 15А Аудиосистема, комбинация приборов |
| 10 | 15А Центральный замок |
| 11 | 15А Подогреватель сидений |
| 12 | 30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 13 | ЗА Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30А Система кондиционирования – ручное автоматическое управление температурой |
| 15 | 20А Дополнительный отопитель |
Дополнительный блок реле 1
Расположен в верней части основного блока.
Схема
Описание
| 1 | (53) Реле насоса охлаждающей жидкости |
| 2 | (125) Реле системы управления частотой вращения холостого хода (АМ) |
| 3 | (137) Блок управления свечами накаливания (ABL) |
| 4 | (53) Реле 2 вспомогательных цепей зажигания (некоторые модели) |
| 5 | (53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером) |
| F1 | (30) Предохранитель цепи стеклоподъемников |
| F2 | (15) Блок управления двигателем |
| F3 | (15) Исполнительный механизм |
Дополнительный блок реле 2
Он находится за приборной панелью в центре.
Схема
Обозначение
| 1 | (106) Реле дополнительного отопителя |
| 2 | Переключающее реле динамика аудиосистемы /телефона |
| 3 | (53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух) |
| 4 | (114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой |
| 5 | (152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель) |
| 6 | (38) Реле привода переключения забора воздуха(кондиционер /отопитель) |
| 7 | (53) Реле генератора (AES, с генератором 150А) |
| 8 | (53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой) |
| 9 | (175) Реле выключателя запрещения запуска /реле фонарей заднего хода |
| 10 | (87) Блок управления подключением ступиц колес |
с 1990 года выпуска
Указатель температуры охлаждающей жидкости G Датчик указателя недостаточного уровня охлаждающей жид Переключатель указателей поворотов Е Регулировка подсветки приборного табло и переключателей G Блок управления контрольными лампами К2.
Контрольная лампа генератора К7. Контрольная лампа тормозной системы и ручного тормоза К Выключатель ближнего света фар и светового предупреждающего сигнала G5. Блок управления контрольными лампами К1. Контрольная лампа включения фар К7. Контрольная лампа тормозной системы и ручного тормоза L1. Двухнитевая лампа левой фары L2.
Выключатель контрольной лампы ручного тормоза F Термовыключатель вентилятора системы охлаждения F Контактный датчик аварийного падения тормозной жидкости V7. Вентилятор системы охлаждения V Двигатель насоса охлаждающей жидкости W6. Лампа и выключатель освещения Выключатель ручного тормоза F Контактный датчик аварийного падения тормозной жидкости L Лампа подсветки прикуривателя R.
Разъем для радиоприемника Т1g. Одноконтактный разъем в задней части релейной платы Т2о. Двухконтактный разъем около аккумулятора Т8. Концевой выключатель левой двери F3. Концевой выключатель правой двери F7. Концевой выключатель сдвижной двери F Концевой выключатель задней двери Т1е.
Пауза в работе дворников фольксваген т4!
Одноконтактный разъем в задней части релейной платы T1f. Одноконтактный разъем в задней части релейной платы T1h. Двухнитевая лампа правой фары М1.
Лампа габаритного огня, левая МЗ. Лампа габаритного огня, правая Точка присоединения к массе в жгуте задней фары Точка присоединения к массе в жгуте задней фары Выключатель ближнего света фар и светового предупреждающего сигнала Е Сопротивление настройки фар L Лампа подсветки при регулировке фар T2q.
Двухконтактный разъем в задней части релейной платы Т5b. Пятиконтактный разъем под кожухом переключателей на руле V Переключатель указателей поворота ЕЗ. Выключатель аварийной сигнализации Е Выключатель парковочных огней J2. Реле-прерыватель аварийной сигнализации К6. Контрольная лампа аварийной сигнализации Т4b.
Четырехконтактный разъем под кожухом переключателей на руле Т5b.
Лампа левого габаритного огня М4. Лампа правого габаритного огня М5. Лампа указателя поворотов, передняя левая М6.
Nav view search
Лампа указателя поворотов, задняя левая М7. Концевой выключатель сдвижной двери F Концевой выключатель задней двери Т1е. Одноконтактный разъем в задней части релейной платы T1f. Одноконтактный разъем в задней части релейной платы T1h. Одноконтактный разъем за приборной панелью справа T1i.
Одноконтактный разъем на средней стойке справа Т1к. Одноконтактный разъем около габаритного огня справа W.
Задний плафон или плафон грузового отсека W7. Лампа подсветки зеркала кресла пасссажира Точка подключения к массе рядом с платой реле Точка подключения к массе в жгуте задней двери Точка подключения к массе в жгуте проводов плафона Точка подключения к массе в жгуте проводов плафона R4.
Соединение в жгуте плафонов R5. Соединение в жгуте плафонов R6. Плюсовое соединение -1 — в жгуте плафонов R7. Двухнитевая лампа правой фары М1. Лампа габаритного огня, левая МЗ. Лампа габаритного огня, правая Точка присоединения к массе в жгуте задней фары Точка присоединения к массе в жгуте задней фары Схема системы регулировки фар Е4.
Выключатель ближнего света фар и светового предупреждающего сигнала Е Сопротивление настройки фар L Лампа подсветки при регулировке фар T2q. Двухконтактный разъем в задней части релейной платы Т5b.
Пятиконтактный разъем под кожухом переключателей на руле V Электродвигатель для регулировки левой фары V Электродвигатель для регулировки правой фары Точка подключения к массе рядом с платой реле Выключатели поворота, аварийной сигнализации, парковочных огней — схема Е2.
Расположение блоков
Общая схема
Описание
| 1 | Блок управления кондиционером 1 – с автоматическим управлением температурой – в панели управления отопителем, передний |
| 2 | Блок управления кондиционером 2 – с автоматическим управлением температурой — в панели управления отопителем, задний — центральная стойка |
| 3 | Блок управления вентилятором испарителя (кондиционер) — с задним кондиционером — за правой задней отделочной панелью |
| 4 | Блок управления электродвигателем вентилятора кондиционера /отопителя 1 — с автоматическим управлением температурой- передний — блок вентилятора |
| 5 | Блок управления электродвигателем вентилятора кондиционера /отопителя 2- с автоматическим управлением температурой — задний- днище кузова, в центре |
| 6 | Усилитель сигнала антенны — за панелью приборов, со стороны пассажира |
| 7 | Резистор генератора- около дополнительных реле – CV/AUF, с генератором 150А/ АКПП /автоматическим управлением температурой – за центральной частью приборной панели |
| 8 | Дополнительная аккумуляторная батарея — под сиденьем водителя |
| 9 | Аккумуляторная батарея |
| 10 | Блок управления сигналом центрального замка — за приборной панелью |
| 11 | Блок управления системы поддержания скорости (с электродвигателем привода дроссельной заслонки) — функции управления системой поддержания скорости выполняет электронный блок управления двигателем |
| 12 | Электронный блок управления системой поддержания скорости (без электродвигателя привода дроссельной заслонки) – за приборной панелью, со стороны пассажира |
| 13 | Диагностический разъем (DLC) – приборная панель, со стороны водителя |
| 14 | Блок диагностики — 05/99 (кроме AAC/ABL /AET/AES /AJA) – в комбинации приборов |
| 15 | Реле электродвигателя вентилятора системы охлаждения – за левой фарой |
| 16 | Резистор 1/2 электродвигателя вентилятора системы охлаждения — за левой фарой |
| 17 | Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — D3W/ B4W/D4W) — в отопителе — днище кузова, в центре |
| 18 | Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W/D7W) — за приборной панелью, со стороны пассажира |
| 19 | Зуммер предупреждения об аварийном давлении моторного масла — в блоке управления комбинацией приборов |
| 21 | Блок предохранителей /реле, приборная панель 1 |
| 22 | Блок предохранителей /реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели |
| 23 | Блок предохранителей /реле, приборная панель 3 — над блоком предохранителей /реле приборной панели 1 |
| 24 | Блок предохранителей /реле, приборная панель 4 — за приборной панелью, в центре |
| 25 | Блок предохранителей /реле, сиденье водителя — под сиденьем |
| 26 | Блок предохранителей /реле, моторный отсек — на аккумуляторной батарее |
| 27 | Дополнительный предохранитель (5А/7,5А/ 10А) — в задней части блока аудиосистемы |
| 28 | Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой |
| 29 | Зуммер предупреждения о не выключенных фарах- в блоке управления комбинацией приборов |
| 30 | Резистор электродвигателя вентилятора отопителя- ручное управление температурой- блок вентилятора, передний |
| 31 | Звуковой сигнал 1/2 – за передним бампером |
| 32 | Блок управления иммобилайзером – за комбинацией приборов |
| 33 | Кольцевая антенна иммобилайзера – возле замка зажигания |
| 34 | Реле указателей поворота, реле аварийной сигнализации – в выключателе аварийной сигнализации |
| 35 | Блок управления комбинацией приборов /цифровой многофункциональный дисплей – в комбинации приборов |
| 36 | Датчик температуры наружного воздуха — за передним бампером |
| 37 | Блок управления подогревом сиденья водителя – в выключателе подогрева сиденья |
| 38 | Блок управления подогревом сиденья пассажира – в выключателе подогрева сиденья |
| 39 | Блок управления системы SRS — под панелью приборов, в центре |
| 40 | Блок управления электроприводом люка |
| 41 | Блок управления тематикой — в дисплее навигационной системы |
| 42 | Блок управления интерфей сом телефона – за комбинацией приборов |
| 43 | Электронный блок управления КПП – около блока управления двигателем |
| 44 | Датчик скорости автомобиля — КПП |
Horn Relay wiring diagram (T3 Caravelle Carat)
| Title | File Size | Download links |
| Installation Guide.pdf | 168kb | Download |
| Interface Board Connections.pdf | 11.9kb | Download |
| Speedometer Adjustment.pdf | 7.3kb | Download |
Volkswagen Transporter repair manual. The manual has all the information about these models. The machines have diesel engines with a working volume of 2.0 liters (CAAA, CAAB, CAAC, CAAE, CCHA, CCHB, CFCA, CAAD).
A huge number of drawings of various formats and schemes help to master the new information, to apply knowledge in practice, for example, to repair the van according to all the rules, economically spending its budget and time.
The service manual consistently and logically reveals the general characteristics and design features of these vans, shows the components of the Volkswagen Transporter and gives tips on managing them. Naturally, the detailed instruction manual Volkswagen Transporter, and also there is a section that will help the user on their own to cope with the maintenance of the car. It also shows the recommended materials for the implementation of preventive procedures, painted the rules for the necessary work within the TO.
A separate part of the book is a chapter with information about the general electrical equipment of these minivans, the Volkswagen Transporter wiring diagrams are also located there. Using this manual, it is not difficult to diagnose and repair the car on your own.
The book provides consistent and accessible instructions and tips on how to competently act in the case of specific problems with the engine, braking system, transmission, steering and other elements of the car.
Volkswagen Transporter
Attention! Clicking on the link “download” you agree, after reading, delete the downloaded file from your computer. All content on the site Carmanualsclub.com is taken from free sources and is also freely distributed. If you are the author of this material, then please contact us in order to provide users with a pleasant and convenient alternative, after reading, buying a quality “original” directly from the publisher. The site administration does not bear any responsibility for illegal actions, and any damage incurred by the copyright holders.
VW Transporter 1980-1992 Wiring diagrams
| Title | File Size | Download links |
| 1.6l CS, KY and JX diesel engines.pdf | 362.2kb | Download |
| 1.9l SP and DG petrol engines.pdf | 290kb | Download |
| 1967-1979 VW Transporter T2 Fuse Box Diagram.pdf | 697.9kb | Download |
| 1990-1995 VW Transporter (T4) Fuse Box Diagram.pdf | 511.7kb | Download |
| 2.1l DJ petrol engine.pdf | 548.1kb | Download |
| 2.1l SR,SS and MV petrol engines.pdf | 244.2kb | Download |
| ABS with 4WD (Syncro).pdf | 110.5kb | Download |
| Central Locking.pdf | 91.8kb | Download |
| Daylight driving lights and headlight washer.pdf | 79.9kb | Download |
| Great Britain Lighting.pdf | 76.2kb | Download |
| Second Battery, cut-out relay.jpg | 555kb | Download |
| Turbodiesel coolant pump.pdf | 41kb | Download |
| Turbodiesel, turbocharger cooling fan.pdf | 19.4kb | Download |
| Water Heater BBW46_DBW46.pdf | 84.6kb | Download |
| Westfalia Joker & Club Joker.pdf | 730.9kb | Download |
Где находятся?
Каждый владелец Фольксваген Транспортер сталкивался с этим вопросом. Если этот автомобиль у вас недавно, то мы поможем разобраться в этом вопросе. В автомобилях Фольксваген Транспортер Т4 и Т5 находится несколько блоков предохранителей.
Основной БП с предохранителями и реле в автомобиле Транспортер Т4 находится в салоне транспортного средства. У многих автовладельцев возникает проблема при его первом поиске. Его месторасположения никак не выделяется, поэтому автолюбителям приходится пересматривать сервисный мануал, чтобы выявить его. Но это на так сложно. БП находится слева под рулевым колесом. Он спрятан за пластиковой защитной накладкой, которую следует открыть для доступа к устройству.
Что касается модели Т5, то здесь разработчики внедрили несколько БП. Один из них расположен в салоне транспортного средства, другой — в подкапотном пространстве. Найти эти БП не составит труда: один из них находится в средней части торпеды, а другой — в районе аккумуляторной батареи в моторном отсеке.
Двигатели (Engines)
Ремонт ГБЦ на Volkswagen Caravelle Т4 — двигатель ACV (AJT, AHY, AXG, AYC, AYY, AXL, AUF) (rus.) Подробнейший фотоотчет. Двигатель ACV устанавливался на следующие автомобили: VW Transporter T4 (70), VW Transporter T4 (7D).
Замена приводного ремня на двигателе AAA VR6 2.8 (rus.) Фотоотчет Подошло время на небольшой сервис. Менять приводной ремень рекомендуется каждые 120 тысяч, плюс еще то, что он на этом двигателе он один на всё. Недавно ремень стал посвистывать, да и зачем выжимать максимум, вообщем процедура замены описана в этом отчете.
Определение передува турбины по логам, двигатели TDI и др. (rus.) Фотоотчет Самая насущная проблема в турбированных двигателях это возникновение передува. Особенно это актуально для дизельных двигателей т.к. образование сажи в выпускных газах приводит к быстрому накапливанию ее внутри турбины и подклиниванию геометрии. Сначала попробуем разобраться как происходит регулировка давления надува, а затем рассмотрим как выглядит передув в логах.
Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.) При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.
Технические характеристики и данные для регулировок систем автомобиля: двигатель и система охлаждения, зажигание, топливная система, подвеска, объемы жидкостей и др.
Volkswagen T4 Caravelle / Transporter / Multivan с 1990г: Система смазки (rus.) Двигатели: AAC, AAF, ACU, AET, APL, AVT, AES, AMW, 1X, ABL, AJA, AAB, AJT, ACV, AUF, AXL, AYC, AHY, AXG.
Информация по ремонту двигателей VAG / Engines repair Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)
