Электросхема ваз 21053 карбюратор с описанием

Из чего состоит электросхема

На главной электросхеме ВАЗ четко указывается расположение всех составляющих электрической цепи:

• генератор;
• аккумулятор;
• фары;
• реле;
• контрольные лампы;
• панель приборов и другое.

На данной схеме указано все расположение проводов, как они проходят и что питают. Каждый провод обозначается отдельным цветом, для более удобного чтения схемы.

Самой главной является схема электрического зажигания автомобиля. Сама по себе она не слишком сложная, однако при ремонте можно запутаться в проводке и перепутать проводок, идущий от реле к монтажному блоку и от зажигания к реле. Помимо такой схемы, может потребоваться план электропроводки на панель приборов и план системы запуска двигателя. Практически каждый вид электрооборудования ВАЗ- 21053 инжекторной системы повторяется отдельным планом. Это очень помогает в процессе ремонтных работ. К примеру, у ВАЗ-2105 случаются сбои в работе поворотников или противотуманных фар. С такой схемой диагностировать поломку куда проще и быстрее.

Владельцу ВАЗ-2105 инжектор, ремонт авто дается сложнее, так как электрооборудование напичкано датчиками, клапанами, форсунками и другими элементами. Многие автовладельцы ВАЗ на инжекторах не рискуют самостоятельно заниматься ремонтом, поэтому сразу обращаются в автосервис. Однако инжекторные авто не так сложны в ремонте, как может показаться изначально.

Если у водителя имеется схема проводки ваз 2105, то многие поломки можно устранить без помощи СТО. Для решения данной задачи потребуется время и инструмент для диагностики. Чаще всего диагностика ограничивается проверкой датчиков и измерению сопротивления.

Основные сложности ремонта

Самой большой трудностью, особенно для начинающих автолюбителей, является тот факт, что провода в электросхеме и в реальности могут быть отмечены разными цветами. Данная проблема весьма актуальна для машин «в годах», неоднократно подвергавшихся ремонту. Прежние владельцы редко озадачиваются проблемой сохранения правильности расцветки кабелей, устанавливая первые попавшиеся под руку. Новому владельцу в таком случае придется потратить время, чтобы выяснить, что изменил бывший хозяин.

Еще более трудными являются ситуации, когда смена проводки была начата, но не доведена до конца. В таком случае сориентироваться будет еще сложнее. Попытки выяснить, куда ведет тот или иной проводник, могут затянуться на дни, а иногда и недели. Поэтому если вы приобрели машину с недоработанной электрикой, лучше приобрести комплект и выполнить соединение согласно указанной схеме.

Такое решение имеет сразу двойную выгоду. Во-первых, вам удастся понять, какой кабель ведет к тем или иным потребителям, а во-вторых, старая электропроводка, которая может оказаться нерабочей, будет устранена. Новые провода будут надежно служить вам на протяжении определенного времени, а значит, вам не придется заниматься «прозвоном» цепи через месяц после покупки авто.

Как вам статья?

Мне нравитсяНе нравится

Совокупные схемы электроснабжения ВАЗ 2104 — 21053

Все потребляющие электричество системы ВАЗ 2104 коммутируются по однопроводной линии. Источниками электроэнергии являются аккумулятор и генератор. Положительный контакт этих источников связан с электрическими приборами, а отрицательный идёт на кузов (массу).

Электрооборудование ВАЗ 2104 делится на три вида:

1. рабочее оборудование (аккумулятор, генератор, зажигание, стартер);
2. вспомогательное эксплуатационное оборудование;
3. светозвуковая сигнализация.

При выключенном двигателе всё электрооборудование, в том числе и стартер, питается от аккумулятора. После запуска стартером двигателя источником электроэнергии становится генератор. При этом он восстанавливает заряд аккумулятора. Системой зажигания создаётся искровой разряд для воспламенения поступающей в двигатель топливновоздушной смеси. В функции светозвуковой сигнализации входит внешнее освещение, подсветка салона, включение габаритов, подача звукового сигнала. Коммутация электрических цепей происходит через замок зажигания, состоящий из электрического контактного узла и механического противоугонного устройства.

На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный. В качестве источника переменного тока используется синхронный генератор 37.3701 (или Г-222). Это трёхфазный генератор с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Снимаемое с этих диодов напряжение питает обмотку ротора и подаётся на контрольную лам­пу заряда аккумулятора. На автомобилях с генератором 2105–3701010 эта лампа не задействована, а уровень заряда аккумулятора контролируется вольтметром. Генератор крепится на кронштейнах в правой (по ходу движения) передней части моторного отсека. Ротор генератора приводится в движение шкивом коленчатого вала. Стартер 35.3708 прикреплён к картеру сцепления с правой стороны двигателя, ограждён теплоизоляционным щитком от трубы выхлопной системы и включается электромагнитным реле дистанционного управления.

На ВАЗ 2104 используется контактная, а в автомобилях, произведённых после 1987 года, бесконтактная система зажигания. Контактная система содержит следующие элементы:

1. распределитель-прерыватель, предназначенный для размыкания цепи катушки зажигания с током низкого напря­жения и распределения импульсов высокого напряжения по свечам зажигания;
2. катушка зажигания, основной функцией которой является преобразования тока низкого напряжения в ток высокого напряжения;
3. свечи зажигания;
4. высоковольтные провода;
5. выключатель зажига­ния.

Бесконтактная система состоит из:

1. датчика-распределителя, подающего управляющие импульсы низкого напряжения на коммутатор и распределяющего импульсы высокого напряжения по све­чам зажигания;
2. коммутатора, предназначенного для прерывания тока в цепи низкого напряжения катушки зажигания в соответствии с сигналами датчика-распределителя;
3. катушки зажигания;
4. свечей зажигания;
5. высоковольтных проводов.

Ток постоянно подаётся в электрические контуры:

1. звуковых сигналов;
2. стоп-сигналов;
3. прикуривателя;
4. освещения салона;
5. розетки переносной лампы;
6. аварийной световой сигнализации.

Для коммутации и защиты электроприборов от перепадов напряжения в специальной нише подкапотного пространства имеется монтажный блок с предохранителями и реле, назначение которых схематично указано на крышке блока. Штатный блок можно снять, заменить плату или восстановить её токопроводящие дорожки.

На приборной панели ВАЗ 2104 расположены клавиши включения:

1. внешних осветительных приборов;
2. противотуманных фар;
3. обогрева заднего стекла;
4. отопления салона.

Кнопка световой сигнализации находится на защитном кожухе вала рулевой колонки, а под колонкой расположены переключатели ближнего и дальнего света, поворотников, дворников и омывателя лобового стекла.

Что представляет собой схема

Электросхема «пятерки» является однопроводной, роль «минуса» в системе выполняет «масса» машины. Практически все цепи включает непосредственно система зажигания. На самой схеме показывается расположение основных электрических приборов и потребителей автомобиля, к числу которых можно отнести:

1. Генератор.
2. АКБ.
3. Блок фары.
4. Приборную панель.
5. Контрольные лампочки.
6. Реле и т. д.

Электрооборудование соединено между собой с помощью проводников разного цвета, что также отражается на конечной схеме (хотя цветовое изображение может не соответствовать указанному на схеме). Если вы умеете читать электросхемы, никаких особых сложностей в ремонте электрики у вас, скорее всего, не возникнет. Также на рисунке обозначены абсолютно все приборы и потребители тока, а также реле, предохранители и прочие элементы цепи, установленные на ВАЗ-2105.

Найти схему можно в руководстве по эксплуатации автомобиля, однако, как правило, при покупке б/у машины эту книгу уже не найти. Базовая схема позволяет разобраться в устройстве электрических цепей авто в общих чертах. Для более подробной информации существуют специальные приложения, где расписаны конкретные элементы системы. В частности, к технической документации прилагаются следующие схемы:

• контактное или электронное зажигание;
• карбюратор или инжектор;
• система освещения и сигнализации;
• система отопления и т. д.

Вместе с тем даже у опытных автолюбителей возникают проблемы, связанные с ремонтом электрики на авто, и далее мы их разберем.

Модификации ВАЗ 2105

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

ВИС-2345. Полурамный пикап, который производило с 1995 по 2006 год ЗАО «ВАЗИНТЕРСЕРВИС» на основе модификаций ВАЗ-21053 и ВАЗ-21054.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Трудности при ремонте электрического оборудования

Самая большая проблема, которая может возникнуть при ремонтных работах у ВАЗ-2105, это несовпадение цвета проводки с той, что указана в схеме. Если автомобилю уже много лет, то, вероятнее всего, замена проводки осуществлялась много раз. Предыдущий хозяин машины вряд ли был обеспокоен тем, что цвета проводки не соответствуют цветам по схеме. Скорее всего, если автомобиль нуждался в срочном ремонте, то на него устанавливали первые попавшие под руку провода. Поэтому новому автовладельцу придется столкнуться с трудностями и выяснить, какой провод куда подключен. В этом случае можно сразу на будущее делать для себя некие корректировки при помощи фломастеров. Во время ремонта можно окрасить каждый провод в нужный цвет, этим можно сэкономить время на следующий осмотр или диагностику.

Еще одна трудность при ремонте ВАЗ-2105, с которой можно столкнуться автовладельцу, это частичная замена проводки. Предыдущий владелец мог заменить лишь часть проводов, этим доставив нынешнему хозяину массу хлопот. Такая ситуация вызывает еще большую путаницу, и в данном случае будет резоннее просто заменить всю проводку.

Наиболее распространенная причина поломки ВАЗ-2105 – это поврежденная изоляция провода или отсутствие контакта. В этой ситуации необходимо при помощи специального прибора протестировать все участки проводки. Нерабочую электропроводку меняют на новую или можно заменить часть нерабочего провода. Если повреждена изоляция, то с помощью изоленты устраняют данную проблему.

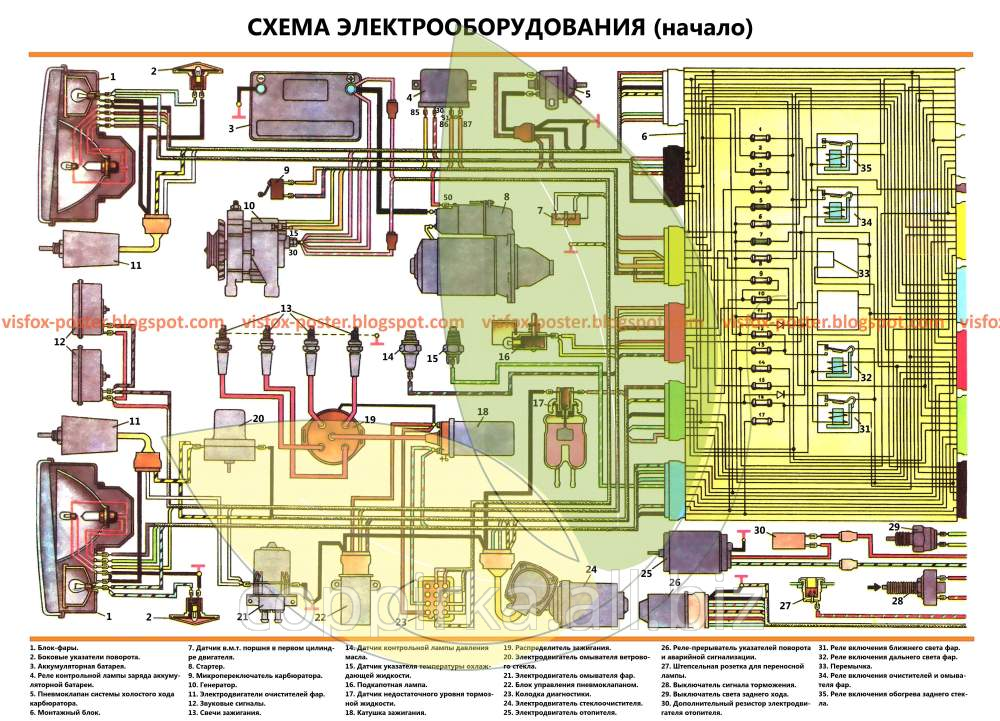

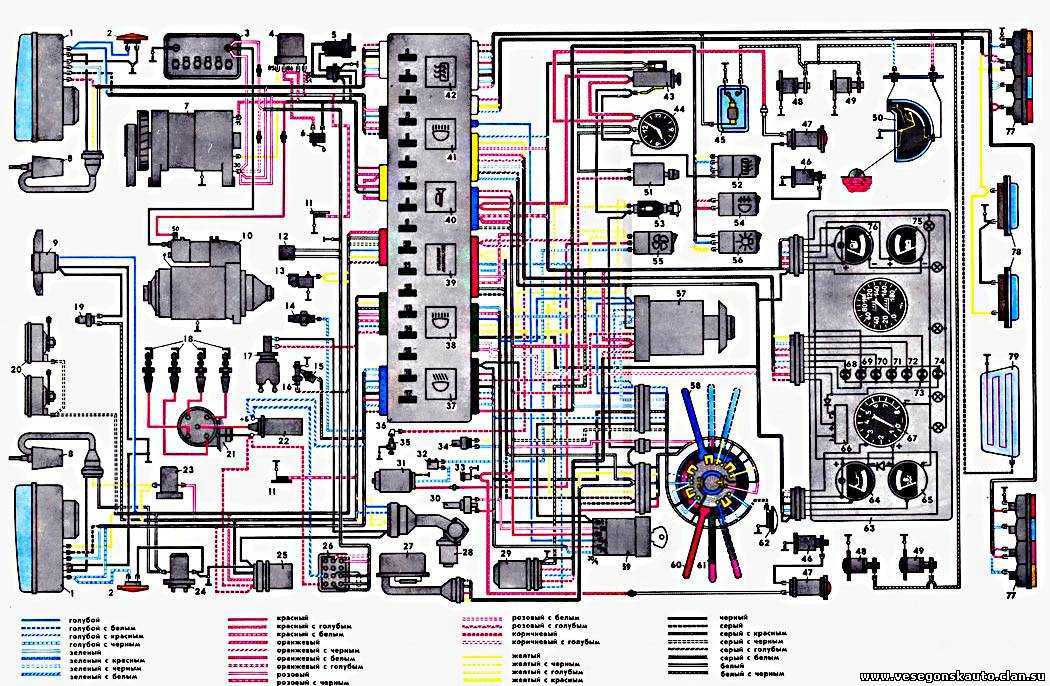

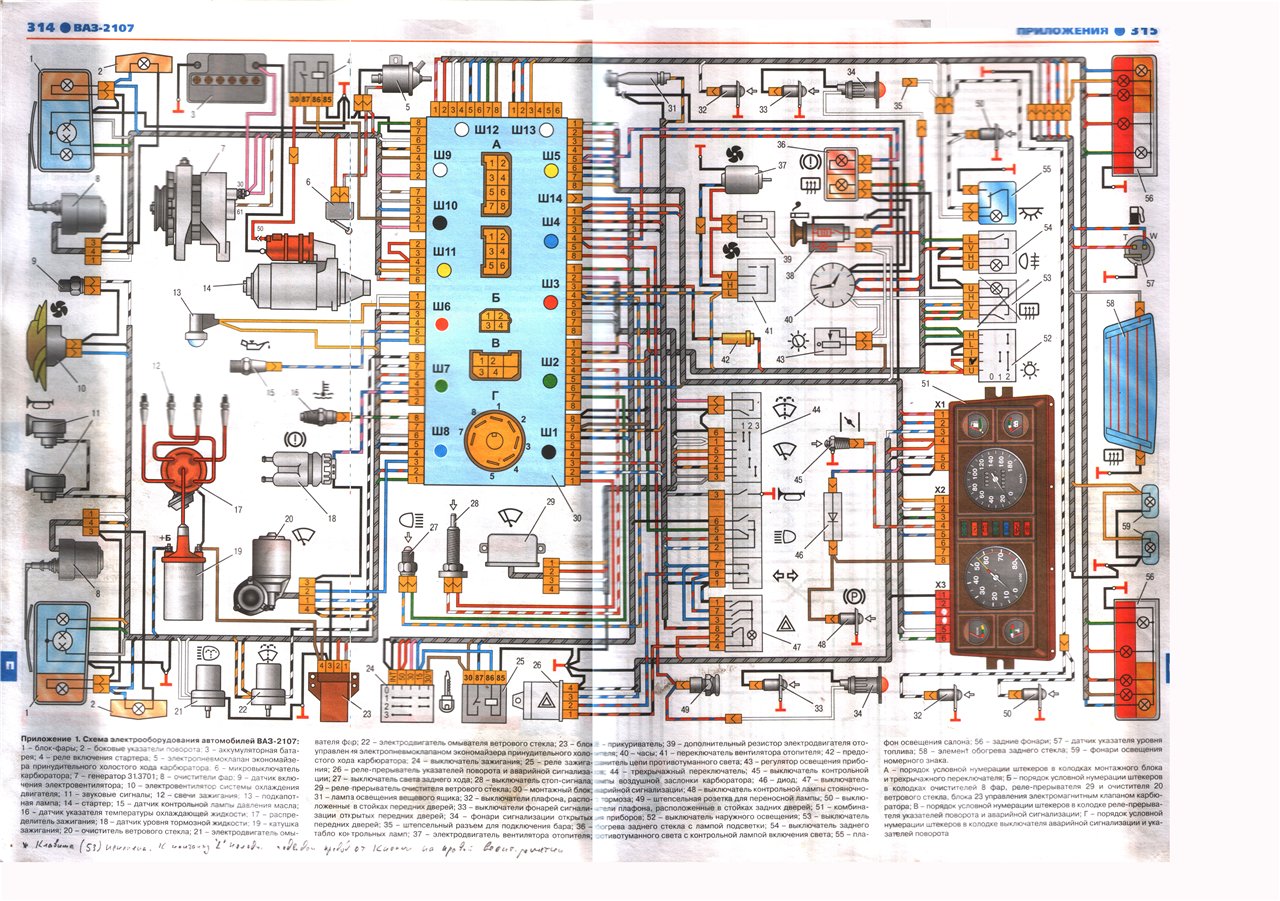

Схема электрооборудования ВАЗ 21043 -21053 и 21041i (инжектор)

Модели ВАЗ 21043 и 21041i (иногда некорректно обозначается как 21047) имеют идентичные схемы электропитания. Всё электрооборудование этих автомобилей аналогично оборудованию ВАЗ 2107.

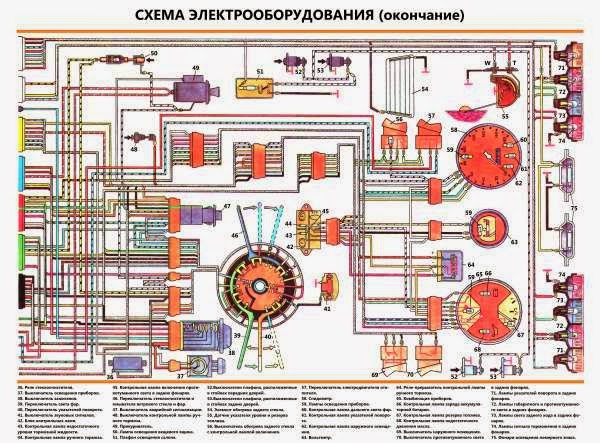

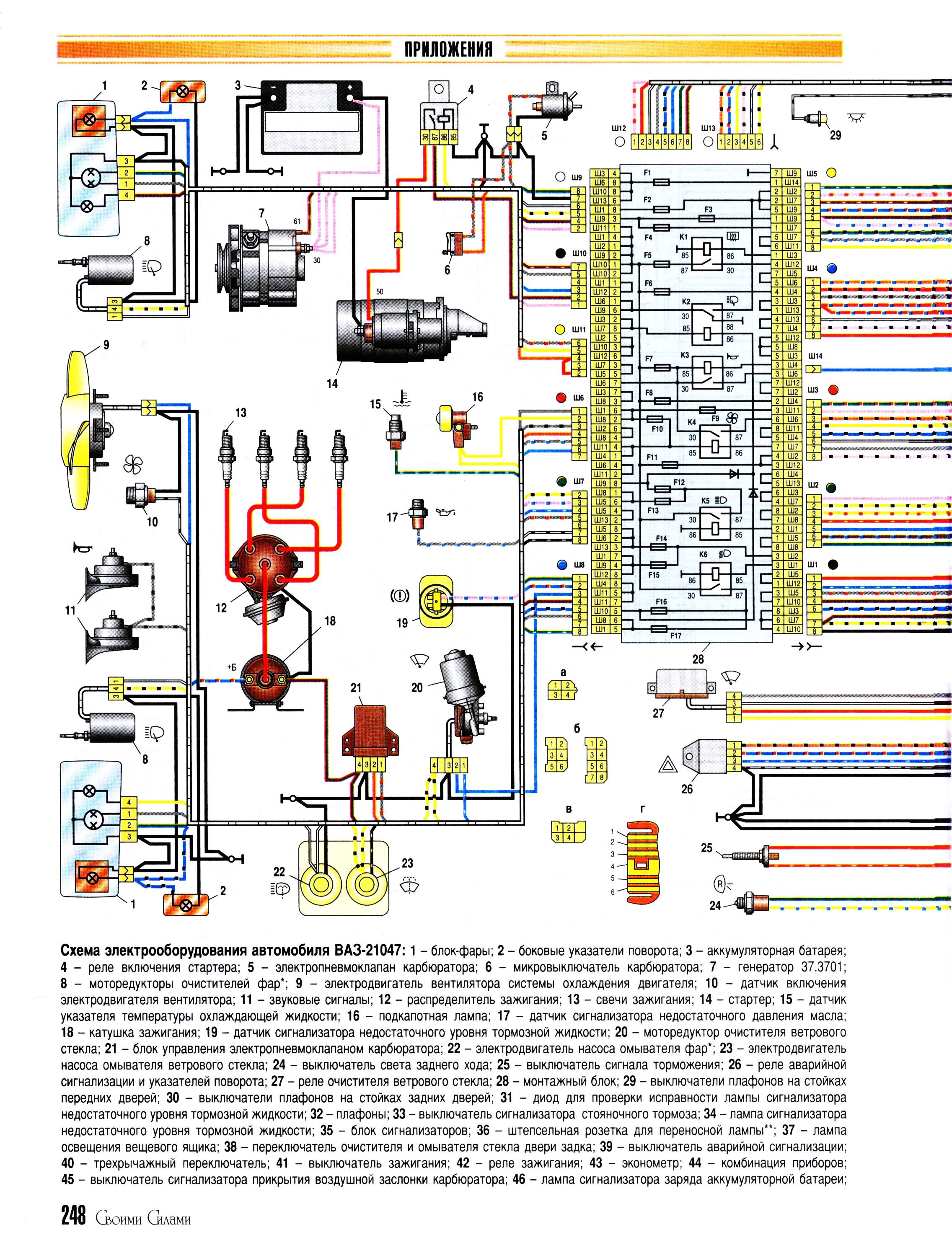

Модели ВАЗ 21043 и 21041i имеют одинаковые схемы электропроводки: 1 — блок-фары; 2 — боковые указатели поворотов; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар; 9 — электродвигатель вентилятора системы охлаждения двигателя; 10 — датчик включения электродвигателя вентилятора; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры тосола; 16 — подкапотная лампа; 17 — датчик сигнализатора недостаточного давления масла; 18 — катушка зажигания; 19 — датчик сигнализатора недостаточного уровня тормозной жидкости; 20 — моторедуктор очистителя лобового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар; 23 — электродвигатель насоса омывателя лобового стекла; 24 — выключатель света заднего хода; 25 — выключатель сигнала торможения; 26 — реле аварийной сигнализации и указателей поворотов; 27 — реле очистителя лобового стекла; 28 — монтажный блок; 29 — выключатели плафонов на стойках передних дверей; 30 — выключатели плафонов на стойках задних дверей; 31 — диод для проверки исправности лампы сигнализатора уровня тормозной жидкости; 32 — плафоны; 33 — выключатель сигнализатора стояночного тормоза; 34 — лампа сигнализатора уровня тормозной жидкости; 35 — блок сигнализаторов; 36 — штепсельная розетка для переносной лампы; 37 — лампа освещения вещевого ящика; 38 — переключатель очистителя и омывателя заднего стекла; 39 — выключатель аварийной сигнализации; 40 — трёхрычажный переключатель; 41 — выключатель зажигания; 42 — реле зажигания; 43 — эконометр; 44 — комбинация приборов; 45 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 46 — лампа сигнализатора заряда аккумутора; 47 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 48 — лампа сигнализатора включения указателей поворотов; 49 — спидометр; 50 — лампа сигнализатора резерва топлива; 51 — указатель уровня топлива; 52 — регулятор освещения приборов; 53 — часы; 54 — прикуриватель; 55 — предохранитель цепи противотуманного света; 56 — электродвигатель вентилятора отопителя; 57 — дополнительный резистор электродвигателя отопителя; 58 — электронасос омывателя заднего стекла; 59 — выключатель заднего противотуманного света с сигнализатором включения; 60 — переключатель вентилятора отопителя; 61 — выключатель обогрева заднего стекла с сигнализатором включения; 62 — переключатель наружного освещения; 63 — вольтметр; 64 — лампа сигнализатора включения наружного освещения; 65 — лампа сигнализатора включения дальнего света фар; 66 — дампа сигнализатора недостаточного давления масла; 67 — лампа сигнализатора включения ручника; 68 — тахометр; 69 — указатель температуры тосола; 70 — задние фонари; 71 — колодки для подключения к элементу обогрева заднего стекла; 72 — датчик указателя уровня топлива; 73 — плафон освещения задней части салона; 74 — фонари освещения номерного знака; 75 — моторедуктор очистителя заднего стекла

Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла. С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок. После появления инжекторных моделей схема была несколько изменена. Это было также обусловлено появлением пятиступенчатой коробки передач, электрооборудования и салона от ВАЗ 2107, а также управляющих работой двигателя электронных узлов.

Обследование работы инжекторов

Система электричества на ВАЗ-2105 инжекторного типа часто может выходить из строя. По этой причине многие автовладельцы не хотят менять карбюраторную систему на инжекторы. Так как инжекторная система подачи топлива намного сложнее, выявить неисправность без компьютерной диагностики почти невозможно. Однако некоторые действия можно выполнить и самостоятельно. К примеру, в первую очередь нужно проверить свечи зажигания, это самая распространенная проблема на «пятерках».

Кроме этого, по схеме диагностики 21053 рекомендуется проверить сопротивление катушек и осмотреть проводку и контакты. Главной и наиболее распространенной проблемой в некорректной работе зажигания может быть какая-то банальная причина

Нужно обратить внимание на датчик подачи воздуха, а главное, его контакты. Чтобы провести более тщательную его диагностику, потребуется осциллограф

В принципе, для самостоятельной диагностики ВАЗ-2105 достаточно иметь необходимый набор инструментов и желание разобраться в причине неисправности

Для этих целей существует множество пособий, рекомендаций, статей, а принимая во внимание нежелание многих СТО браться за советский автопром и стоимость данных работ, ремонт своими руками будет даже предпочтительнее. Несмотря на то что ВАЗ-2105 инжектор является довольно непростым в электронике, разобраться с ним все же возможно

Отечественный автопром остается наиболее распространенным и доступным в обслуживании, поэтому многие автовладельцы предпочитают начинать свой путь водителя именно с него.

Как вам статья?

Мне нравится1Не нравится1

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
2. Снять крышку карбюратора;
3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

1. Винтом количества смеси вывести двигатель на 850 об/мин;
2. Винтом качества вывести обороты на максимальный уровень;
3. Винтом количества снизить обороты до 850;
4. Винтом качества опять довести до максимума;
5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

• за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
• при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.
