Предохранители и реле Daewoo Nexia, электрические схемы
Узбекская сборка электрических узлов во многих моделях является не настолько надёжной, насколько этого бы хотелось. Многие приборы часто выходят из строя, в частности предохранители и реле Daewoo Nexiaа, а контактная группа у замка зажигания — «больное» место автомобиля.
При отказе какого-то электроприбора первым делом проверьте его предохранитель. Визуально осмотреть его недостаточно, разрыв может быть незаметен глазу. Хорошо, если у вас под рукой будет тестер. В случае, если тестера нет, можно вместо проверки предохранителя сразу заменить его на заведомо исправный. Поэтому всегда возите с собой набор новых резервных предохранителей. Это убережёт ваши нервы и время во многих случаях.
Найдя сгоревший предохранитель, не торопитесь его менять. Иначе новый предохранитель может также выйти из строя. Разберитесь, что стало причиной его перегорания. Убедитесь в отсутствии короткого замыкания защищаемой им цепи, а также в целлостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает замыкать по случаю на корпус автомобиля.
Всегда старайтесь доводить работу с электрикой до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной возгорания или аварии. Если есть под рукой схема автомобиля, пользуйтесь ей, если умеете. Если опыта ремонта и знаний нет, обратитесь лучше в автосервис к любому электрику.
В моделях Дэу Нексия до 2008 года монтажный блок обозначался N100, в моделях после 2008 года — N150. Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковые.
Особенности электрооборудования
- Система зажигания, включающая в себя замок, стартерный узел, генераторное устройство и аккумуляторную батарею.
- Контроллер температуры, датчики давления, а также скорости, клапан ХХ, заслонки.
- Узел диагностики, а также блокирования гидротрансформатора, электромотор топливного насоса.
- Противоугонная система, иммобилайзер, центральный замок.
- Блок управления трансмиссией.
- Система безопасности, включающая в себя подушки, датчики.
- Осветительные приборы — туманки, стоп-сигналы, габариты, головное освещение, свет в салоне и т.д.
- Звуковой сигнал.
- Замок багажника, механизм предупреждающего зуммера.
- Обогреватель заднего стекла.
- Электрические стеклоподъемники.
- Система вентиляции, включающая в себя печку, кондиционер.

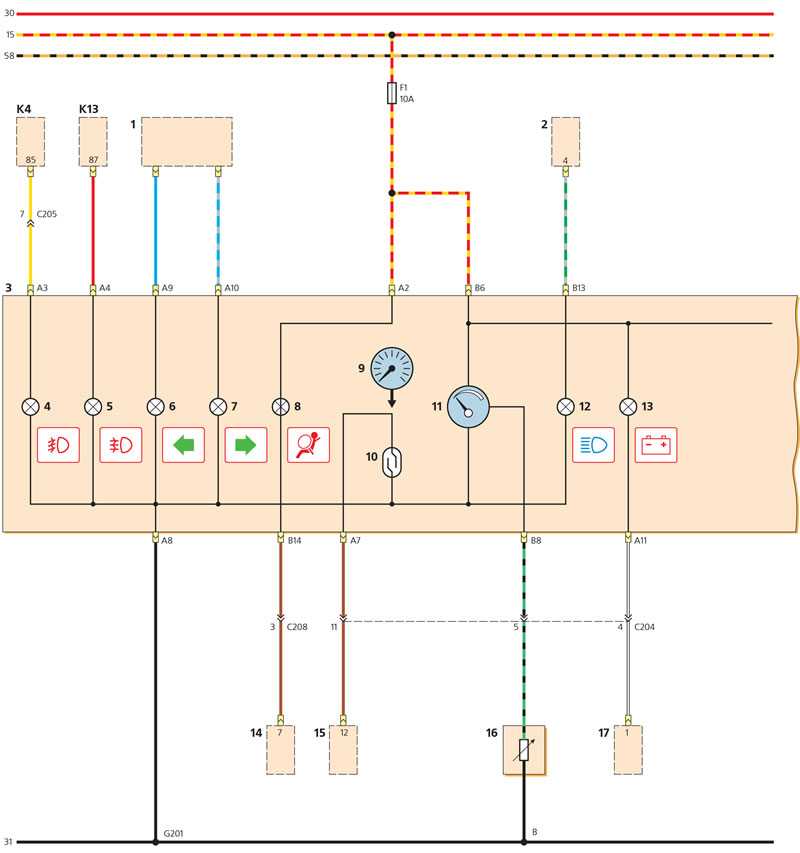

- Приборная панель, где отображаются основные параметры авто.
- Антиблокировочная система.
- Механизм регулировки головного освещения.
- Монтажный блок с предохранителями, где сосредоточены все предохранительные устройства, предназначенные для защит цепей.
Схемы Daewoo Nexia N100
Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.
Электросхема замка зажигания, стартера, генератора Дэу Нексия
G1 Аккумуляторная батарея
S1 Замок зажигания
82 Выключатель «Стоянка/нейтраль»
Схема системы зажигания Daewoo Nexia
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания
Топливные форсунки, питание автомобиля
Y3 Топливные форсунки

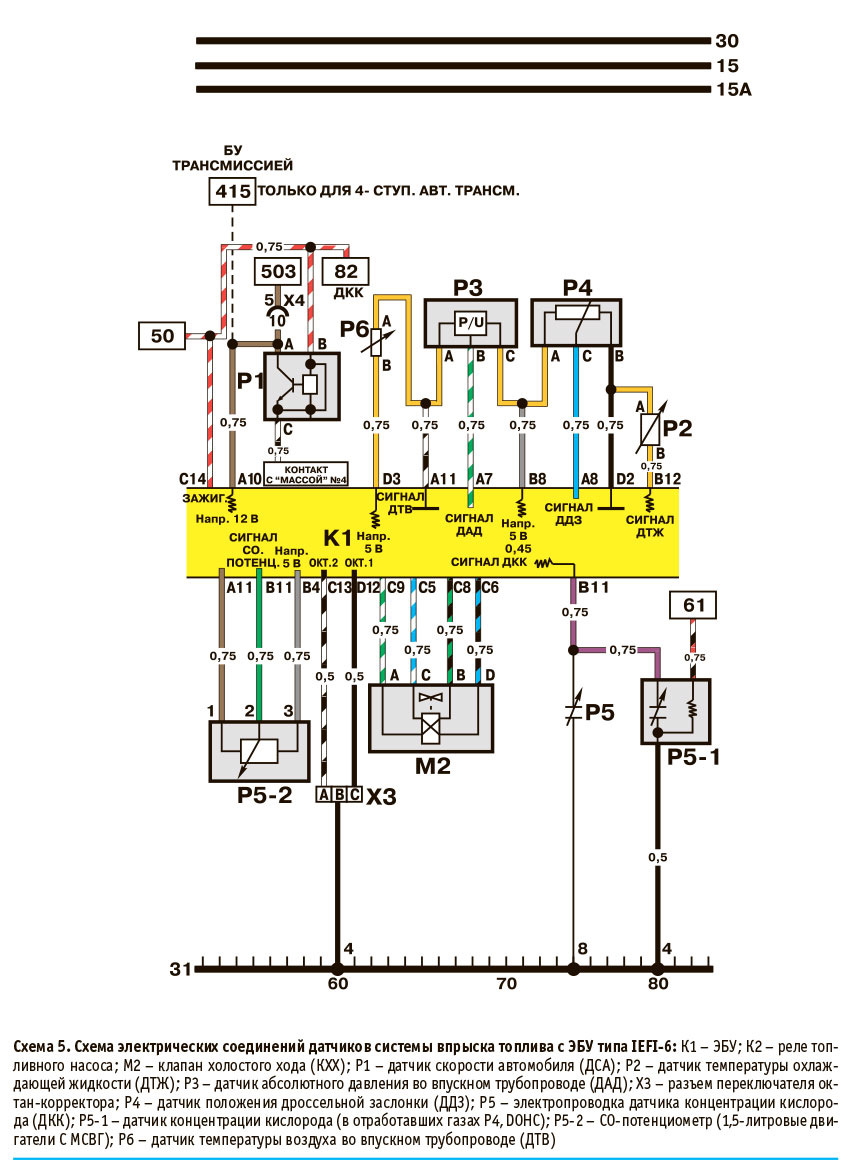

Датчики температуры, давления, скорости, заслонки — схемы электрооборудования
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
ХЗ Разъем переключателя октан-корректора
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Электропроводка датчика концентрации кислорода (ДКК)
Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)
Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схемы системы диагностики, блокировки гидротрансформатора, топлива
МЗ Электродвигатель топливного насоса
S2 Выключатель «Стоянка/нейтраль»
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности
К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ
К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА
К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ
Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ
R9 КОНТАКТНАЯ КАТУШКА
Датчики температуры, давления, скорости, заслонки, клапан ХХ
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Датчик концентрации кислорода (неэтилированный бензин)
Р5-1 Датчик концентрации кислорода (этилированный бензин)
Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схемы систем диагностики, блокировки гидротрансформатора, топлива
К2 Реле топливного насоса
МЗ Электродвигатель топливного насоса
52 Выключатель «Стоянка/нейтраль»
53 Выключатель стоп-сигнала
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Y4 Электромагнитный клапан блокировки гидротрансформатора
Противотуманные передние фары и задние фонари Дэу Нексиа
Е5 Противотуманная передняя фара (левая)
Е6 Противотуманная передняя фара (правая)
Е7 Противотуманный задний фонарь (левый)
Е8 Противотуманный задний фонарь (правый)
К5 Реле противотуманных фар
57 Выключатель противотуманных передний фар
58 Выключатель противотуманных задних фонарей

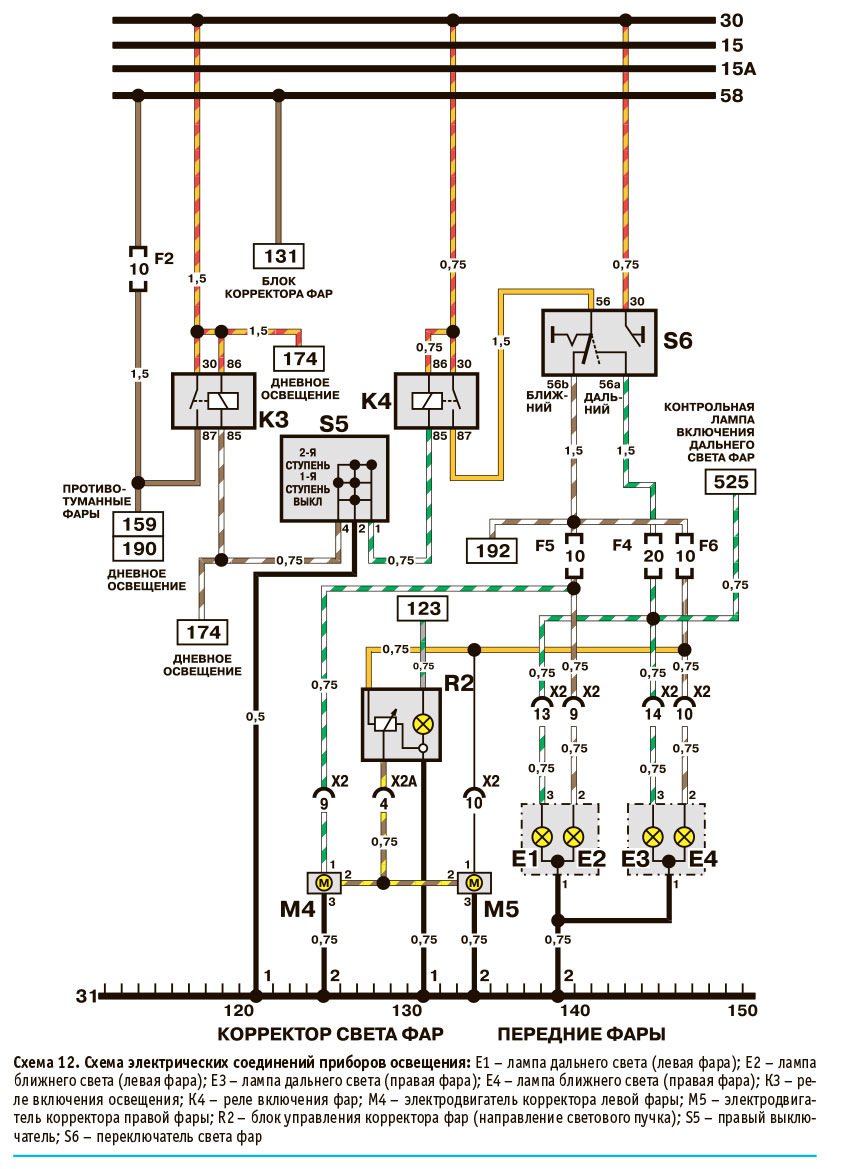

Электросхема приборов освещения автомобиля Дэу Нексиа
Е1 Лампа дальнего света (левая фара)
Е2 Лампа ближнего света (левая фара)
ЕЗ Лампа дальнего света (правая фара)
Е4 Лампа ближнего света (правая фара)
КЗ Реле включения освещения
К4 Реле включения фар
М4 Электродвигатель регулятора левой фары
М5 Электродвигатель регулятора правой фары
R2 Блок управления регулятора фар (направление светового пучка)
S5 Правый выключатель
S6 Переключатель света фар.
Электросхемы Daewoo Nexia — DRIVE2
НЕКСИЯ ПРЕДОХРАНИТЕЛИ
A15SMS — см3 80 л. F16D3 — см3 л. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.
Электросхемы Daewoo Nexia N Рассмотрены следующие электросхемы: Система управления. Приборы освещения. Электрическая схема звукового сигнала…
Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:
При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора испарителя. Технические характеристики Дэу Нексия 1 и 2:
Авто делали в кузове как седан, так и хэтчбек 3-х-дверный и 5-ти-дверный.
Двигатели предлагались только бензиновые на выбор: G15MF — см3 75 л. A15MF — см3 85 л.
F16D3 — см3 л. A15SMS — см3 80 л.
Видео — краш-тест Daewoo Nexia: Технические характеристики Дэу Нексия 1 и 2: Электрические схемы Дэу Нексия N и N 1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia: Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания: Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI Схема датчиков системы впрыска топлива: Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S: Схема электрических соединений приборов освещения автомобиля: Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей: Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала: Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.
Daewoo Nexia — Выбивает предохранитель F13
Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления.
Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Кондиционер Дэу Нексия Часть автомобилей Нексия оборудовалась кондиционером.
Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом.
При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.
Поскольку работа кондиционера связана с системой отопления и обдува , то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха.
Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.
Система зажигания Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность.
В первую очередь, это касается высоконагруженных устройств: С года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания.
Блок управления корректирует работу системы на основании таких данных: Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения.
Описание электросхемы Дэу Нексия
Дэу Нексия — это одна из самых популярных моделей автомобилей в России. Она известна своей надежностью и долговечностью. Однако, как и у любого автомобиля, у Дэу Нексия могут возникать проблемы с электрической системой. Поэтому знание электросхемы автомобиля может быть очень полезным для владельцев данной модели.
Электросхема Дэу Нексия представляет собой схематическое изображение электрической системы автомобиля. Она позволяет визуализировать все электрические компоненты, их взаимосвязь и подключение. Электросхема помогает определить местонахождение каждого провода, реле, предохранителя и других элементов, а также понять их функции.
Основное назначение электросхемы Дэу Нексия — помочь в поиске и устранении неисправностей в электрической системе автомобиля. Она позволяет быстро определить место обрыва провода, неправильное подключение или неисправность электрического компонента. При наличии электросхемы владелец автомобиля может самостоятельно выполнить мелкий ремонт или диагностику электрической системы.
Электросхема Дэу Нексия состоит из нескольких разделов, каждый из которых отображает определенную часть электрической системы автомобиля. Например, раздел «Основная электрическая система» содержит информацию о генераторе, аккумуляторе, пусковом моторе и других основных компонентах. Раздел «Система освещения» описывает электрическую систему фар, поворотников и других источников света. Раздел «Система зажигания» рассматривает подключение и работу свечей зажигания и катушек зажигания.
Важно отметить, что электросхема Дэу Нексия может отличаться в зависимости от года выпуска и комплектации автомобиля
Поэтому необходимо обратить внимание на правильность выбора электросхемы, чтобы избежать возможных ошибок при проведении ремонта или диагностики
Замок зажигания Дэу Нексия. Советы по его ремонту
Система зажигания Дэу Нексия требует периодического обслуживания
Особое внимание нужно уделять замку зажигания. В этом механизме есть и трущие пары, которые подвержены механическому износу, и электрические контакты, которые со временем окисляются и выгорают
Вариантов неисправностей замка зажигания существует громадное множество
Это и отсутствие «щелчков», и подклинивание хода личинки, и запуск не всех элементов бортовой электроники, и прочее-прочее
Вариантов неисправностей замка зажигания существует громадное множество. Это и отсутствие «щелчков», и подклинивание хода личинки, и запуск не всех элементов бортовой электроники, и прочее-прочее.
Вариантов же ремонта существует всего 2:
- Замена личинки (механической части)
- Замена контактной группы (электрической части)
Можно поменять и весь замок в сборе. Но без помощи специалистов сервисного центра обойтись будет сложно, так как корпус замка спрятан за рулевой колонкой, при этом придется высверливать/выбивать крепежные болты старого замка.
Стоит обратить внимание, что секрет каждой личинки замка зажигания уникален. То есть одним ключом невозможно воздействовать на замки других авто
Водитель должен быть готов к тому, что заводить машину нужно будет одним ключом (новым), а открывать двери/багажник вторым (старым)
Водитель должен быть готов к тому, что заводить машину нужно будет одним ключом (новым), а открывать двери/багажник вторым (старым).
Не каждый водитель согласится усложнять и утяжелять брелок. Выходом из данной ситуации станет покупка личинки замка зажигания вместе с личинками от передних дверей и багажника. То есть существуют специальные ремонтные комплекты, все личинки которых управляются с одного единственного ключа. Разумеется, этот вариант ремонта является самым затратным и по времени, и по финансам. Но если водитель любит практичность, то он обязательно воспользуется данным методом.
Что понадобится для ремонта замка зажигания Дэу Нексия?
Замена замка зажигания принадлежит к категории легких работ. Но мастер обязательно должен иметь категорию допуска работы с электрикой. Без хотя бы 3-ей категории допуска лучше самому не влазить в систему зажигания.
При работе с замком нам не обойтись без:
- Набора плоских отверток (нужны маленькие отвертки)
- Набора крестовых отверток (нужны маленькие отвертки)
- Шестигранника на 3 (мм), чтобы нажать на фиксатор личинки
Также, понадобятся и элементы замка Дэу Нексия. Это либо контактная группа, либо личинка. Необходимые компоненты для замены определяются в ходе диагностики. Но у грамотного мастера должна быть под рукой и личинка, и контактор. Рано или поздно невостребованная часть все равно пригодится.
Мастеру следует знать, что на замке зажигания лучше не экономить. Не следует покупать самые дешевые комплектующие с пометкой «Маде ин Чина». Такие компоненты очень быстро приходят в негодность.
Процесс замены личинки замка зажигания
- Машина останавливается и глушится. Окидывается минусовой клемм от аккумулятора.
- Снимаем обшивку рулевой колонки (держится на 4 саморезах).
Схема разъема генератора
HmeL
— ну вот дурака-то из себя не надо строить, а ? Иначе каков вопрос, таков будет и ответ . Нужны фотографии корпуса генератора, выводных штырей, внешнего вида таблетки, посадочного места таблетки, подковы выпрямителя, внутренних проводников . что, так сложно снять защитный пластиковый кожух на генераторе и таблетку ? .
Абсолютно ничего не сгорит. Один из выводов идёт на контрольную лампу зарядки, другой — на измерительный вход реле-регулятора.
— «Измерительный вход реле-регулятора» ( если он есть в конкретной модели таблетки ) — не что иное, как плюс аккумулятора : больше там измерять негде. Контрольная лампочка приборки одним концом сидит на том же плюсе. Что будет, если выход таблетки на контрольку перепутать с «измерительным входом» и напрямую засадить на плюс — без резистивной нагрузки роль которой выполняет нить лампочки ? Транзистор внутри таблетки моментально взорвется, потянув за собой на тот свет соседние элементы внутри «наглухо залитого компаундом корпуса». Будет «кирдык», он же «амба», он же «карачун».
P.S. Кстати, обмоток возбуждения в трехфазном генераторе как минимум три.
Источник
Схема автомобиля — Дэу Нексия
Наиболее популярная модель Daewoo Nexia от 1994 г.в. и выше, среди этой фирмы. К заметным недостаткам Nexia (да и других моделей Daewoo) можно отнести низкий ресурс подвески (даже новых автомобилей) на отечественных дорогах.
Тормоза довольно ватные, да и эффективность их заметно меняется от перепадов влажности. Есть претензии к качеству сборки кузова: на первых партиях узбекских Nexia слишком гуляли размеры зазоров панелей.
Нексия — Корейский вариант автомобиля Opel Kadett 3-й серии, который был признан в свое время одной из самых популярных европейских машин. Салон Нексии оборудован широкими регулируемыми сиденьями с боковой поддержкой, множеством полочек, карманов и ящиков.
Важно
Панель управления оформляется серым и черным пластиком. Вместительный багажный отсек позволят размещать грузы больших размеров. Про различные модели электромобилей можно почитать на СН.
Эл.схема — общие сведения для Дэу Нексия
Замок зажигания, стартер, генератор — схема
G1 Аккумуляторная батарея
М1 Стартер
S1 Замок зажигания
82 Выключатель “Стоянка/нейтраль”
Схема системы зажигания (ЭБУ типа IEFI-6) на Daewoo Nexia
К1 ЭБУ
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания

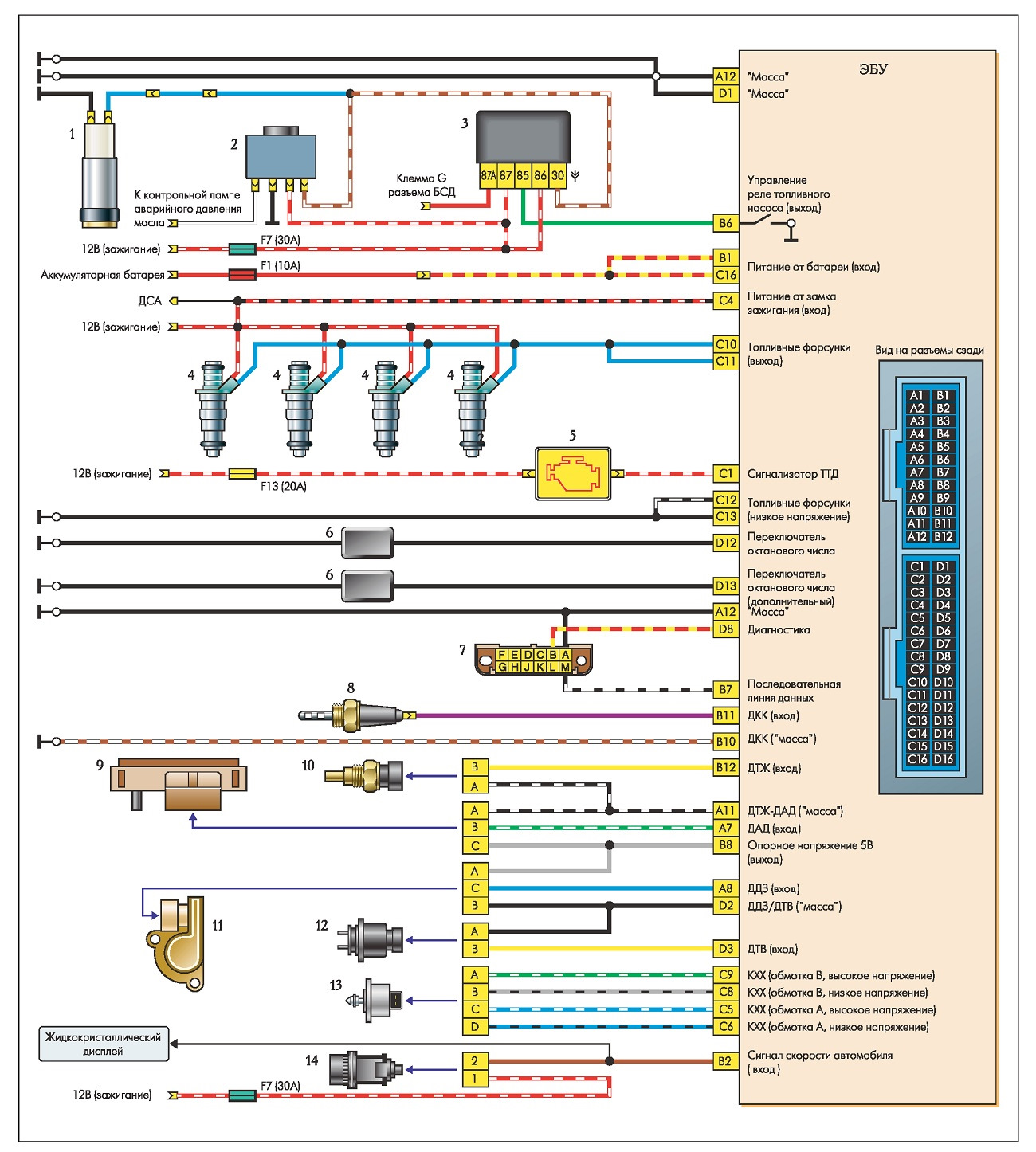

Эл.схема топливных форсунков, питания и соединения с “массой” (ЭБУ типа IEFI-6)
К1 ЭБУ
Y3 Топливные форсунки
Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-6) — эл.схема
К1 ЭБУ
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
ХЗ Разъем переключателя октан-корректора
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Электропроводка датчика концентрации кислорода (ДКК)
Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)
Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схема системы диагностики, блокировки гидротрансформатора, топлива (IEFI-6)
К1 ЭБУ
МЗ Электродвигатель топливного насоса
S2 Выключатель “Стоянка/нейтраль”
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Эл.схема системы зажигания, топливных форсунков (ЭБУ типа IEFI-S)
К1 ЭБУ
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания
Y3 Топливные форсунки
Схема БУ трансмиссией, противоугонного устройства, подушки безопасности на Daewoo Nexia
К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ
К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА
К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ
Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ
R8 КАТУШКА-ДАТЧИК
R9 КОНТАКТНАЯ КАТУШКА
Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-S) — эл.схема
К1 ЭБУ
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Датчик концентрации кислорода (неэтилированный бензин)
Р5-1 Датчик концентрации кислорода (этилированный бензин)
Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Противотуманные передние фары и задние фонари — схема на Дэу Нексия
Е5 Противотуманная передняя фара (левая)
Е6 Противотуманная передняя фара (правая)
Е7 Противотуманный задний фонарь (левый)
Е8 Противотуманный задний фонарь (правый)
К5 Реле противотуманных фар
57 Выключатель противотуманных передний фар
58 Выключатель противотуманных задних фонарей
Если нет искры при пуске двигателя.
Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».
Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.
Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.
24/12/2016
Автомобиль DAEWOO NEXIA
-
На NEXIA DAEWOO NEXIA применено электрооборудование тока постоянного номинальным напряжением 12 В. Электрооборудование автомобиля однопроводной по выполнено схеме:отрицательные выводы источников и электроэнергии потребителей соединены с «массой», которая выполняет второго функцию провода. В свою очередь, роль «выполняет» массы кузов автомобиля. Питание потребителей аккумуляторной от осуществляется батареи (при неработающем двигателе) и при (генератора работающем двигателе).
-
Рис. Расположение разъемов электрических проводки и контактов с «массой» на автомобиле NEXIA DAEWOO.
Перечень и назначение электрических разъемов:
Х2 — панели проводки приборов и переднего жгута проводов; проводки — Х2А панели приборов и переднего жгута проводки; Х3 — проводов панели приборов и электропроводки систем Х3А; двигателя — проводки панели приборов и электропроводки двигателя систем; Х4 — проводки панели приборов и электропроводки впрыска системы топлива; Х4А — проводки панели электропроводки и приборов системы впрыска топлива; Х4В — панели проводки приборов и электропроводки системы впрыска Х41; топлива — проводки системы впрыска топлива и проводки удлинительной электронного блока управления двигателем (Х42); ЭБУ — проводки системы впрыска топлива и проводки удлинительной ЭБУ; Х43 — проводки системы топлива впрыска и проводки ЭБУ; Х5 — проводки панели напольного и приборов жгута проводов; Х5А — проводки приборов панели и напольного жгута проводов; Х61 — жгута напольного проводов и электропроводки левой передней Х62; двери — напольного жгута проводов и электропроводки передней правой двери; Х63 — напольного жгута электропроводки и проводов левой задней двери; Х64 — жгута напольного проводов и электропроводки правой задней проводки; Х7 — двери панели приборов и электропроводки антиблокировочной тормозов системы (ABS), если система установлена;
Х8 — заднего и напольного жгутов проводов; Х81 — заднего проводов жгута, электропроводки задних приборов освещения и Х82; сигнализации — заднего жгута проводов и электропроводки роводки; Х9 — багажника системы впрыска топлива и моторного проводов жгута (для автомобилей с двигателями A15SMS, F16MF и A15MF); Х11А — проводки панели приборов и комбинации электропроводки приборов; Х11В — проводки панели электропроводки и приборов комбинации приборов; Х11С — проводки приборов панели и электропроводки комбинации приборов (для автоматической с автомобилей КП); Х12 — проводки панели приборов и центральной электропроводки консоли; Х13 — проводки панели электропроводки и приборов подушки безопасности (если подушка Х14); установлена — проводки панели приборов и электропроводки Цепью;
аудиосистемы массы на электрических схемах является Места «31». цепь расположения контактов с «массой»: 1 — в центре колонки рулевой; 2 — рядом с аккумуляторной батареей; Цифра 3 контакта обозначения с «массой» не используется. 4 — в верхней части цилиндров блока двигателя; 5 — в багажнике; 6 — под сиденьем непосредственный; В — водителя контакт корпуса узла электрооборудования с автомобиля кузовом.
Монтажный блок автомобиля DAEWOO Большинство NEXIA цепей питания электрооборудования автомобиля плавкими защищено предохранителями. Фары, электродвигатели вентиляторов, насос топливный и другие мощные потребители подключены реле через.
Предохранители и реле установлены в монтажном который, блоке находится в салоне автомобиля в нижней панели части приборов с левой стороны. ПРИМЕЧАНИЕ: блоки Монтажные автомобилей DAEWOO NEXIA выпуска до года 2008 (модель N100) и после 2008 модель (года N150) одинаковы по конструкции и коммутации цепей электрических. Различие только в способе доступа к различий: из-за ним в конструкции панелей приборов крышки блоков монтажных в них открываются по-разному.
-
Рис. предохранителей Расположение и реле на лицевой стороне монтажного автомобиля блока DAEWOO NEXIA.
-
Рис. Расположение предохранителей и реле на нижней части монтажного блока DAEWOO автомобиля NEXIA.
Цепи, защищаемые плавкими Источник
Нексия порядок подключения высоковольтных проводов
Пожалуй, каждому автовладельцу, вне зависимости от марки и модели его транспортного средства, знакомо неприятное чувство разочарования, когда машина отказывается заводиться. Это ощущение хорошо известно многочисленным владельцам Daewoo Nexia. Обычно симптомы такие – запуск мотора весьма затруднен, приходится долго крутить стартером, схватывает плохо или заводится через раз. Разберемся во всем этом подробнее.
Допустим, стартер крутит, но мотор все равно не заводится. Подобное бывает часто, также, как и диаметральная ситуация – когда стартер вообще не срабатывает. Что из двух ситуаций хуже – это отдельная история, но, если возникла подобная проблема, первое, что необходимо сделать – проверить свечи зажигания и есть ли искра. Попробуйте поменять свечи и возможно, автомобиль заведется как новый!
Возможные неисправности проводки
Какие неисправности могут произойти в работе электросхемы:
- Обрыв проводки. Такая проблема может привести к утечке тока, подробнее о ее диагностике мы уже рассказали. Для предотвращения обрыва проводки при укладке новых проводов их нужно дополнительно изолировать.
- Короткое замыкание. Одна из менее распространенных проблем, диагностируется с помощью того же тестера.
- Перепады напряжения — оно может быть как низким, так и высоким. Такие неисправности обычно связаны с некорректной работой АКБ или генератора, реже — дополнительных устройств.
- Окисление контактов или их подгорание. Окисляются контакты обычно в результате длительной эксплуатации или при работе оборудования в условиях влажности. Окисление может произойти ан соединительных штекерах — такая проблема решается путем их зачистки с помощью наждачки или железной щетки. Если речь идет о подгорании, то оно, скорей всего, вызвано скачками напряжения в сети. Поэтому сначала нужно решить проблему с перенапряжением, а потом менять подгоревшие контакты.
Загрузка …
Диагностика неисправностей крышки трамблера и их устранение
Трамблер – это уникальный механизм, призванный определять момент, когда в системе зажигания начинают формироваться высоковольтные импульсы. Используется данное устройство для того, чтобы распределить электрическое зажигание по цилиндрам двух типов бензиновых двигателей внутреннего сгорания – инжекторном и карбюраторном. Трамблер по своей природе отличается от остальных узлов тем, что в своей структуре имеет довольно большое количество деталей, которые быстро изнашиваются. Но состояние данного механизма имеет прямое влияние на экономичность двигателя, а также его пусковые характеристики. Кроме того то, насколько эффективно работает трамблер, влияет также на общую динамику авто и на токсичность выхлопа.
Что касается функций данного механизма, то выделяют две основных:
Описываемый механизм незаменим также и тем, что в своей структуре имеет ряд механизмов, задача которых заключается в изменении угла опережения зажигания, которая зависит от режима работы мотора.
Признаки неисправности
Прежде чем приступать к ремонту анализируемого механизма или же крышки трамблера, естественно, следует внимательно проверить его. Это поможет узнать конкретную причину возникшей неисправности и способ борьбы с ней.
Существуют определенные признаки, которые указывают на наличие неисправностей в работе трамблера. В их список попали такие:
Естественно, наличие какого-либо из вышеприведенных признаков еще не дает право утверждать, что проблема заключается именно в распределителе зажигания. Но при выявлении какой-либо из них следует начинать «бить тревогу» и, желательно, готовиться к ремонту трамблера.
В перечень наиболее распространенных неисправностей трамблера входят:
Тут следует отметить, что все типы вышеприведенных проблем с трамблером подразумевают под собой осуществление замены неисправных деталей, помимо двух последних пунктов.
Ремонт
Итак, автовладелец выявил определенные неисправности в работе трамблера и готов приступить к самостоятельному ремонту этого узла. Первое, что необходимо знать в таком случае – это то, как правильно снять и установить трамблер обратно. Я рекомендую следовать такой инструкции:
Автовладелец должен знать, что каждый провод на крышке трамблера установлен в определенной последовательности, которая зависит от работы цилиндров.
Так, из всех них обозначается лишь первый, а остальные должен установить уже сам водитель, при этом сделать это нужно против вращения часовой стрелки.
Еще один обязательный фактор при осуществлении данной процедуры – взгляд автолюбителя должен быть со стороны бачка с антифризом, сделанный из пластика.
Не менее важный момент: если возникла необходимость замены крышки или бегунка, то демонтаж самого трамблера уже не требуется.
Итак, ремонт прерывателя-распределителя зажигания проходит в такие этапы:
forum.injectorservice.com.ua
Диагностика автомобилей с помощью USB Autoscope Сообщение cur » 16 сен 2021, 20:07
Итак, подопытный Daewoo Nexia 1.5 с трамблёром, внутри которого индуктивный датчик и коммутатор.
Замучившись менять перегорающие дешёвые коммутаторы и начитавшись разной информации в сети Internet, клиент принёс мне ВАЗ-овский коммутатор, и просит переделать систему управления искрой так, чтобы разгрузить штатную схему при помощи дополнительного коммутатором от ВАЗ.
Действительно на многих форумах Opel и Daewoo Nexia это обсуждается и приводятся очень простые схемы подключения. Переделывать не пробовал, но, глядя на предлагаемые схемы, вижу, что двигатель не сможет даже завестись. Работоспособны ли предлагаемые варианты переделок? Давайте порассуждаем.
Вот штатная схема на Daewoo Nexia.
Re: Разгрузка коммутатора на нексии
Сообщение cur » 16 сен 2021, 20:12
Re: Разгрузка коммутатора на нексии
Сообщение Ramzes4 » 17 сен 2021, 15:16
Сообщение cur » 29 июн 2021, 22:31
Ramzes4, благодарю за солидарность.
Сообщение cur » 29 июн 2021, 22:32
Закончу тему с анализом возможных подключений, чтобы всё в одном месте находилось.
1. Подключение опорного сигнала (зелёный *C*), к коммутатору ВАЗ. Получим систему без регулирования опережением зажигания. Очень красноречиво описал ее уважаемый Шамиль Загидович
Для не вполне посвящённых вкратце описание работы : — в режиме пуска импульсы +5 V от формирователя поступают напрямую на коммутатор. То есть, ЭБУ в формировании искры не участвует. Эти же импульсы идут в ЭБУ в качестве опорных. -при достижении двигателем 400 RPM на выводе «шунт» ЭБУ появляется напряжение +5 V, которые поступают на схему переключения в коммутаторе. Схема переключения отключает от силового транзистора импульсы формирователя и подключает к нему импульсы управления, пришедшие из ЭБУ. Таким образом, после 400 RPM ЭБУ начинает управлять УОЗ-ом.
Ходовые испытания показали отличную приёмистость.
Источник

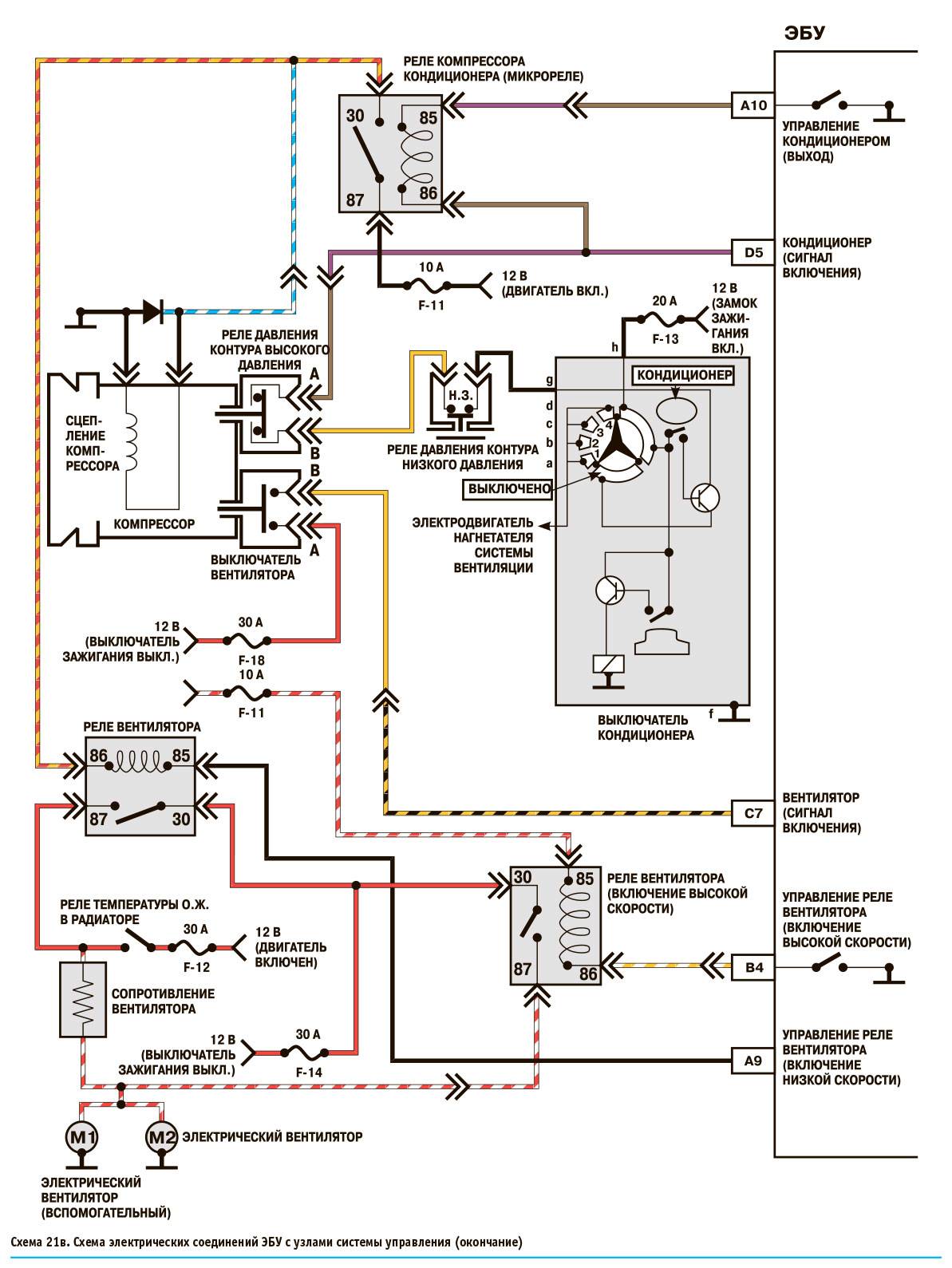

Кондиционер Дэу Нексия
Часть автомобилей Нексия оборудовалась кондиционером. Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом. При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.
Поскольку работа кондиционера связана с системой отопления и обдува, то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха. Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.
