Как устроен генератор Шевроле Нивы

В бортовой сети автомобиля предусмотрено два источника питания. Роль первого из них выполняет аккумуляторная батарея, однако ее функции весьма ограничены. Она запитывает сеть до запуска двигателя, а также питает некоторые элементы системы управления двигателем во время его работы.

Генератор Шевроле Нивы выполняет дополнительную функцию, обеспечивая зарядку аккумулятора. При налаженной работе элементов электрической цепи автомобиль может оставаться энергонезависимым и автономным весь период работы двигателя.

1. Шкив, обеспечивающий передачу крутящего момента от коленчатого вала к ротору.
2. Корпус, состоящий из передней и задней крышки;
3. Втулка;
4. Ротор
5. Статор;
6. Выпрямительный блок или диодный мост, состоящий из шести полупроводниковых диодов;
7. Регулятор напряжения, объединенный со щеткодержателем в один узел;
8. Втулка;
9. Прокладка;
10. Кожух.

Каждая составляющая деталь является расходным материалом, поэтому генератор подлежит разборке и ремонту. Необходимо подчеркнуть, что источник тока Шевроле Нивы отличается от подобных агрегатов других автомобилей только лишь геометрией корпуса и способом его установки в моторном отсеке.

Генератор типа 9402.3701-01 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Генератор Нива Шевроле 9402.3701-01: 1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца;

Напряжение Нива Шевроле, которое возникает в системе автомобиля, поддерживает работоспособность всех электронных устройств транспортного средства. Система выработки электроэнергии в пределах машины имеет свои особенности, о которых стоит узнать до возникновения различных поломок. Для начала стоит ознакомиться с узлом, который создает электроэнергию.

Меры предосторожности

Эксплуатация генераторной установки требует соблюдения некоторых правил, связанных, главным образом, с наличием в них электронных элементов.

1. Не допускается работа генераторной установки с отключенной аккумуляторной батареей. Даже кратковременное отсоединение аккумуляторной батареи при работающем генераторе может привести к выходу элементов регулятора напряжения из строя.

При полностью разряженной аккумуляторной батарее машину невозможно завести, даже если катать ее на буксире: АКБ не дает тока возбуждения, и напряжение в бортовой сети остается близким к нулю. Помогает установка исправной заряженной батареи, которая затем при работающем двигателе меняется на прежнюю, разряженную. Чтобы избежать выхода из строя элементов регулятора напряжения (и подключенных потребителей) из-за повышения напряжения, на время перестановки батарей необходимо включить мощные потребители электроэнергии, таких, как обогрев заднего стекла или фары. В дальнейшем за полчаса-час работы двигателя на 1500-2000 об/мин разряженная батарея (если она исправна) зарядится достаточно для того, чтобы завести двигатель.

2. Не допускается подсоединение к бортовой сети источников электроэнергии обратной полярности (плюс на «массе»), что может произойти, например, при запуске двигателя от посторонней аккумуляторной батареи.
3. Не допускаются любые проверки в схеме генераторной установки с подключением источников повышенного напряжения (выше 14 В).
4. При проведении на автомобиле электросварочных работ клемма «масса» сварочного аппарата должна быть соединена со свариваемой деталью. Провода, идущие к генератору и регулятору напряжения следует отключить.

Замена щетки генератора

При замене щеток регулятор напряжения снимается вместе с ними в сборе. При этом снимается минусовая клемма аккумулятора и отсоединяются провода, которые идут от кожуха генератора.

Потом отсоединяется колодка проводов. С их наконечников с положительным выводом, необходимо снять резиновый колпачок, выполняющий защитные функции. Затем с данных проводов нужно открутить гайку, с помощью которой они были прикреплены к блоку генератора, и снять их.

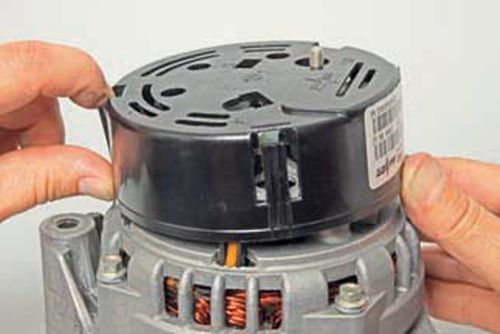

Отсоединив пружинные фиксаторы генератора, следует снять его черный кожух, сделанный из пластика. С помощью крестовой отвертки открутить крепления регулятора напряжения. Достать его в комплекте со щетками. Затем отключить колодку проводов от него.

Заменить щетки генератора и установить назад, придерживаясь обратного порядка.

При длине стержней щеток менее 0,5 мм, они подлежат замене. Но если щетки в рабочем состоянии, а генератор «Нива Шевроле» не подает заряд, необходимо проверить работу регулятора напряжения и цепи от регулятора до щеток.

Назначение генератора

Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования, и зарядки аккумуляторной батареи при работающем двигателе автомобиля. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи. Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок. Генераторная установка – достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов.

Технические характеристики

• Максимальная сила тока отдачи (при 13 В и 5000 об./мин), А 55
• Пределы регулируемого напряжения, В 14,1+0,5
• Максимальная частота вращения ротора, об./мин 13000
• Передаточное отношение двигатель-генератор 1:2,04

Генератор

Узел генератора Шевроле Нива позволяет обеспечить весь автомобиль энергией для функционирования всех электронных приборов транспортного средства. Этот узел состоит из 3 основных элементов:

• генераторной установки — создает переменный ток;
• выпрямителя — преобразует переменный ток в постоянный;
• регулятор напряжения — стабилизирует напряжение на выходе.

Общая мощность установки в 5000 оборотов в минуту позволяет поддерживать постоянное напряжение величиной 13-14 В, сила тока при этом составляет 55-60 А. Эти характеристики являются оптимальными для нормального рабочего состояния авто.
Выработанная генератором электроэнергия распределяется на все потребители системы, а остальное идет на подзарядку аккумулятора во время работы двигателя.
Сам генератор расположен возле двигателя и соединен с его коленвалом посредством ременной передачи. Нижняя его часть крепится 2 специальными лапами к кронштейну двигателя 1 болтовым крепежом. Сверху устройство закреплено на планке через шпильку.
Поскольку узел в ВАЗ 2123 расположен очень близко к двигателю автомобиля, он имеет надежную конструкцию, которая выдерживает нагрузки от вибрации, температуры, а также влажную среду и грязь. Ломается генератор редко, но вот некоторые его детали приходят в негодность по истечении определенного срока эксплуатации, например, щетки.

Генератор Chevrolet Niva

Генератор – это важная часть любого автомобиля, которая отвечает за его электроснабжение. С помощью этого агрегата удается обеспечить непрерывной подачей электричества на все узлы, различные системы и датчики, благодаря чему становится возможной ее эксплуатация. На автомобиле в качестве штатного генератора использован агрегат с артикулом 9412.3701. Такой генератор также можно встретить на инжекторе ВАЗ-21214, ВАЗ-2131, ВАЗ-2123.

В случае выхода из строя генератора на Chevrolet Niva заменить его можно на аналоги, наиболее популярные из которых представлены в таблице.

Генератор	Артикул	Стоимость, в рублях
ВАЗ-2123 (выпуска после 2003г.)	5112.3771-30 Т	5370
ВАЗ-2123 (выпуска после 2003г.) инжектор 14В 80А ПРАМО	5112.3771	4460
ВАЗ-2123 (выпуска после 2003г.)	9402.3701-04	4380

Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕШевроле Нива, выпущенная до осени 2003 года, комплектовалась генератором типа 9412.3701, который также устанавливался на инжекторные ВАЗ 21214, ВАЗ 2131, ВАЗ 2123 до осени 2003 года.

ПРИМЕЧАНИЕГенератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

Рис. 9.3. Генератор 9402.3701-01: 1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — защитная втулка; 6 — вывод «В » генератора;7 — прокладка; 8 — кожух; 9 — регулятор напряжения со щеткодержателем; 10 — стяжной винт; 11 — задняя крышка; 12 — статор; 13 — передняя крышка; 14 — дистанционное кольцо; 15 — передний подшипник; 16 — шкив; 17 — шайба; 18 — ротор.

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Рис. 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 — монтажный блок; 5 — выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Принцип работы

Основой получения электрического тока служит явление электромагнитной индукции. Оно представляет собой возникновение в замкнутом контуре индукционного тока при условии изменения пронизывающего этот контур магнитного потока. Идей для реализации генераторной установки может быть несколько. Достаточно вспомнить все опыты по наблюдению ЭМИ. Но рациональные и технические составляющие накладывают свои ограничения. Использовать в качестве источника магнитного поля постоянный магнит нерационально, так как при этом невозможно будет регулировать магнитный поток. Изменяя силу тока в электромагните, можно, в конечном счете, влиять на выходные параметры индукционного тока.

К ротору относят не только обмотки электромагнита, но и вал с контактными кольцами. Благодаря скользящему контакту графитовых щеток с контактными кольцами, обеспечивается возбуждение подвижной обмотки. Ток к регулятору напряжения подводится по одной из двух цепей. Изначально, когда двигатель выключен, обмотка запитана от АКБ. После запуска двигателя генератор самостоятельно питает свой электромагнит. При вращательном движении ротора в статорной обмотке индуцируется переменный электрический ток.

Контроль работы генератора осуществляется посредством включения лампы на панели приборов.

При работающем устройстве потенциал на контакте генератора и на выводе диодного моста одинаков, следовательно, ток через лампу течь не может. Если лампочка светится, это означает низкое напряжение на разъеме диодов, что говорит о неисправности источника тока. Выпрямленный ток питает бортовую сеть и подзаряжает аккумулятор.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Затем останется только затянуть три болта нижней пластины и проверить фиксацию источника тока.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое. Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

Устройство генератора на Нива Шевроле

В бортовой сети автомобиля предусмотрено два источника питания. Роль первого из них выполняет аккумуляторная батарея, однако ее функции весьма ограничены. Она запитывает сеть до запуска двигателя, а также питает некоторые элементы системы управления двигателем во время его работы.

Принципиальное устройство генератора на автомобилях семейства ВАЗ представляет собой сочетание подвижной и неподвижной части. Ротор – подвижный элемент, выполняет роль электромагнита. Он состоит из магнитопровода, в пазы которого уложена обмотка. Статор, то есть неподвижная часть, выполнена в виде кольца.

1. Шкив, обеспечивающий передачу крутящего момента от коленчатого вала к ротору.
2. Корпус, состоящий из передней и задней крышки;
3. Втулка;
4. Ротор
5. Статор;
6. Выпрямительный блок или диодный мост, состоящий из шести полупроводниковых диодов;
7. Регулятор напряжения, объединенный со щеткодержателем в один узел;
8. Втулка;
9. Прокладка;
10. Кожух.

Каждая составляющая деталь является расходным материалом, поэтому генератор подлежит разборке и ремонту. Необходимо подчеркнуть, что источник тока Шевроле Нивы отличается от подобных агрегатов других автомобилей только лишь геометрией корпуса и способом его установки в моторном отсеке.

Генератор типа 9402.3701-01 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Генератор Нива Шевроле 9402.3701-01: 1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца;

Напряжение Нива Шевроле, которое возникает в системе автомобиля, поддерживает работоспособность всех электронных устройств транспортного средства. Система выработки электроэнергии в пределах машины имеет свои особенности, о которых стоит узнать до возникновения различных поломок. Для начала стоит ознакомиться с узлом, который создает электроэнергию.

Обслуживание генератора

Обслуживание генераторной установки сведено к минимуму и не требует каких-либо специальных знаний и навыков, эти работы может выполнить каждый автолюбитель.

Обслуживание генератора начните с очистки наружных поверхностей. Проверьте крепление генератора к двигателю, надежность присоединения проводов к генератору и регулятору напряжения, а также натяжение приводного ремня вентилятора. Если натяжение слабое, то генератор работает неустойчиво, если сильное – ремень и подшипники быстро изнашиваются.

Также проверьте состояние приводного ремня. На нём не должно быть трещин и расслоений.

Состояние подшипников можно проверить, вращая ротор генератора от руки при снятом приводном ремне. При нормальном состоянии подшипников вращение вала должно происходить плавно, без заеданий, сильного люфта, шумов и щелчков.

В принципе этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Проблемы с генератором

Самая распространенная неисправность этого узла – выработка щеток. На начальном этапе она проявляется периодическими скачками напряжения. Признак: периодически моргает лампа контроля зарядки на панели приборов –  контрольной лампы зарядки АКБ, поскольку зарядка то есть, то ее нету.

На заметку! Нередко отказ щеток происходит с ходу без всяких миганий. Вчера все работало, сегодня генератор «не дышит».

На ВАЗ 2121 блок щеток крепится к генератору одним винтом и подключается к реле-регулятору при помощи ножевых клемм, состояние которых тоже очень желательно проверить.

Блок щеток на генераторе Нива ВАЗ 2121

Во всех остальных моделях автомобилей Нива щетки изготовлены одним блоком с реле-регулятором. Этот блок автолюбители, считающие себя круто “заваренными”, называют «шоколадка».

Блок реле-регулятора с щетками на генераторе ВАЗ 21213, 21214, 2131, 2123

Снимаем заднюю крышку генератора. Отсоединяем провода от щеток (ВАЗ 2121) и «шоколадки» (остальные модели) вынимаем блок и оцениваем состояние щеток. Они не должны быть подгоревшими, выкрошенными по краям и выступать из корпуса меньше, чем на 5 мм. Если что-то не в порядке – меняем.

Длина щеток, в принципе, еще терпима, но жить им осталось недолго

Следующая проблема – износ контактных колец ротора генератора. Такой болезнью страдают довольно «взрослые» автомобили. Снимаем заднюю крышку с генератора и внимательно осматриваем кольца.

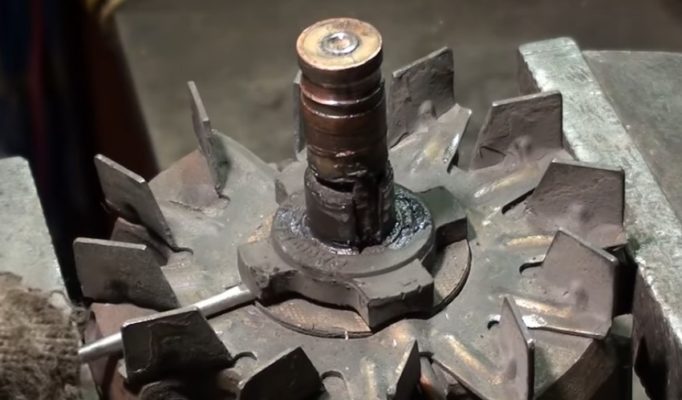

На этом генераторе кольца изношены до предела

Если они в плохом состоянии, то меняем. Как заменить блок контактных колец, можно посмотреть на видео, размещенном ниже.

Замена блока контактных колец ротора генератора Нива

Следующая неисправность – выход из строя выпрямительных или дополнительных диодов. Для того чтобы их проверить, придется отключить все обмотки статора. Они соединяются с диодами при помощи наконечников под винт.

Эти винты нужно отвернуть, а наконечники снять

Отворачиваем, снимаем, прозваниваем каждый диод мультиметром, установленным в режим проверки диодов. В прямом включении прибор должен показать несколько сот Ом, в обратном – бесконечно большое сопротивление. Если это не так, меняем диоды. Поскольку полупроводники запрессованы в металлические пластины в виде двойной подковы, являющиеся радиаторами и токопроводами, то придется менять всю группу диодов вместе с «подковой». Дополнительные диоды можно менять по одному при помощи паяльника.

Проверка выпрямительных и дополнительных диодов при помощи мультиметра

Ну и последняя неисправность – обрыв или пробой обмоток статора или ротора. Снимаем щетки, отключаем обмотки и прозваниваем их омметром на предмет обрыва и замыкания на корпус. Кроме обрыва и замыкания на корпус, возможно межвитковое замыкание. Без специального оборудования обнаружить короткозамкнутый виток невозможно, поэтому придется ограничиться только оценкой сопротивления и отсутствием связи с корпусом генератора.

На видео, размещенном ниже, можно посмотреть, как производится проверка обмотки возбуждения при помощи звуковой прозвонки.

Прозвонка обмотки возбуждения генератора

Схема проводов Шевроле Нива, часть ЭСУД

• 1 – пины свечей зажигания;
• 2 – контактная группа драйверов форсунок;
• 3 – блок зажигания;
• 4 – контроллер управления;
• 5 – главное защитное реле ДВС;
• 6 – площадка расположения плавких вставок;
• 7 – предохранитель главного реле;
• 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
• 10 – защитный элемент управляющего предохранителя главного топливного насоса;
• 11 – предохранитель цепи контроллера;
• 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
• 13 – вспомогательный предохранитель вышеуказанной цепи;
• 14 – плавкая вставка цепи контроля топливного насоса;
• 15 – вентилятор главного радиатора, расположенного с левой стороны;
• 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
• 17 – стоковый выход измерителя канала детонации;
• 18 – вывод ДПКВ;
• 19 – контроль клапаном продувки адсорбера;
• 20 – выход группы ДМРВ;
• 21 – привод регулятора холостого хода;
• 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
• 24 – вспомогательный резистор;
• 25 – контроль прибора ДПДЗ;
• 26 – выход от сенсора температуры антифриза;
• 27 – указатель состояния вышеописанного датчика;
• 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
• А/В – клеммные колодки аккумуляторной батареи;
• С – вход «мамы» подключения к приборной панели;
• G1/G2 – заземляющие выходы участка проводки.

Подключение генератора

Замена генератора – это еще полдела

Важно также правильно его подключить к источнику цепи. Перед подключением нужно завершить работы на передней и задней панелях агрегата, только после этого можно подключать клеммы к аккумулятору

А еще интересно: Все про нерегулируемые ступицы и двухрядные подшипники на Ниву 4х4 » Лада.Онлайн «

Во время подключения контакты должны быть чистыми. Если было обнаружено загрязнение, устранить его можно с помощью специальных очистителей. Также клеммы на аккумуляторе должны быть затянуты, иначе на их поверхности начнется процесс окисления.

Таким образом, чтобы в процессе эксплуатации автомобиля Chevrolet Niva не происходило никаких серьезных проблем с генератором, важно вовремя проходить технический осмотр и выполнять ремонт комплектующих данного агрегата

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Как узнать, что генератор неисправен

При эксплуатации Нива Шевроле порой возникают определенные трудности и неисправности. В процессе поездки или длительного использования автомобиля возникают различные проблемы, и одна из них – выход из строя генератора.

Диагностировать поломку довольно просто. Существует несколько манипуляций, с помощью которых можно определить необходимость ремонта:

На приборной панели загорается соответствующая лампочка, сообщающая о постоянном разряде аккумулятора.

• Аккумуляторная батарея быстро садится при работающем двигателе.
• Яркость света уменьшается при увеличении оборотов силового агрегата. В этом случае необходима замена щеток генератора.

Все перечисленные признаки говорят о том, что генератор требуется срочно заменить или отремонтировать.

Замена генератора

При обнаружении неполадок в работе генератора большинство владельцев Chevrolet Niva обращаются в специализированные СТО, где профессионалы проводят качественную диагностику транспортного средства и быстро справляются с возникшей проблемой.

Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.

• В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
• Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.

После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить. Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.

Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.

Когда болты откручены, останется демонтировать генератор и приступить к установке нового.

Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки. Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый. Для замены потребуются следующие инструменты:

• монтировка;
• отвертка;
• набор ключей;
• домкрат, чтобы поднять машину.

Процесс замены следующий:

1. Отключаем аккумулятор, затем крестовой отверткой откручиваем крепежи датчика коленвала.
2. Ослабляем гайку крепления ремня.
3. Правую сторону авто размещает под домкратом, поднимаем ее, включаем 4 передачу.
4. Вращаем правое колесо и стаскиваем ремень сначала со шкива помпы.
5. Новый устанавливаем в обратном порядке. Ремень размещается на шкиве коленвала и только в конце закрепляется на генераторе.
6. Вращаем колесо, чтобы ремень прошел натяжку и занял нужное положение.
7. Закручивается гайка крепления. Устанавливается датчик коленвала.
8. Размещается ремень на детали в таком порядке: коленвал, затем верхний ролик натяжения, правый нижний шкив, нижний ролик натяжения, помпа, генератор.

Устранение неисправностей

Ремонт рассмотрен на примере автомобиля Фольксваген.

Для восстановления работоспособности датчик можно отремонтировать:

1. Для возобновления работы контроллера необходимо заменить логический компонент. Для этого заранее надо приобрести устройство S441А.
2. В центральной части корпуса датчика, как показано на фото, с помощью дрели просверливается небольшое отверстие. Для этого потребуется качественное сверло, поскольку внутри контроллера, за пластиковой частью, имеется металлический каркас.
3. Используя канцелярский нож, необходимо срезать каждый проводник. Затем прокладываются канавки от сделанного отверстия с помощью надфиля к остаткам кабелей.
4. Само измерительное устройство монтируется в окошко корпуса. Для диагностики используется магнит. Если приложить этот элемент к контактам, на которые заранее подключен прибор, состоящий из диодной лампочки и резистора. Такое устройство использовалось для диагностики. В результате проверки лампа должна загореться. Если этого не произошло, то надо проверить полярность.
5. Затем делается разводка выводов по канавкам корпуса. В самом окошке необходимо оставить проводники для соединительной колодки нового контроллера. Производится пайка элементов.
6. На завершающем этапе производится проверка выполненных действий. Для этого используется тестер. Визуально необходимо убедиться в целостности всех контактов. Если устройство рабочее, то механизм герметизируется с помощью клея или другого состава, но не пластика. Этот материал может деформироваться при работе в условиях повышенных температур.
7. Выполняется сборка контроллера, все действия осуществляются в обратной последовательности.

Генератор Chevrolet Niva

Генератор – это важная часть любого автомобиля, которая отвечает за его электроснабжение. С помощью этого агрегата удается обеспечить непрерывной подачей электричества на все узлы, различные системы и датчики, благодаря чему становится возможной ее эксплуатация. На автомобиле в качестве штатного генератора использован агрегат с артикулом 9412.3701. Такой генератор также можно встретить на инжекторе ВАЗ-21214, ВАЗ-2131, ВАЗ-2123.

В случае выхода из строя генератора на Chevrolet Niva заменить его можно на аналоги, наиболее популярные из которых представлены в таблице.

Генератор	Артикул	Стоимость, в рублях
ВАЗ-2123 (выпуска после 2003г.)	5112.3771-30 Т	5370
ВАЗ-2123 (выпуска после 2003г.) инжектор 14В 80А ПРАМО	5112.3771	4460
ВАЗ-2123 (выпуска после 2003г.)	9402.3701-04	4380

Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕШевроле Нива, выпущенная до осени 2003 года, комплектовалась генератором типа 9412.3701, который также устанавливался на инжекторные ВАЗ 21214, ВАЗ 2131, ВАЗ 2123 до осени 2003 года.

ПРИМЕЧАНИЕГенератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

Рис. 9.3. Генератор 9402.3701-01: 1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — защитная втулка; 6 — вывод «В » генератора;7 — прокладка; 8 — кожух; 9 — регулятор напряжения со щеткодержателем; 10 — стяжной винт; 11 — задняя крышка; 12 — статор; 13 — передняя крышка; 14 — дистанционное кольцо; 15 — передний подшипник; 16 — шкив; 17 — шайба; 18 — ротор.

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Рис. 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 — монтажный блок; 5 — выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Основные неисправности генератора

К механическим можно отнести недостаточно натянутый ремень генератора или его обрыв, выход из строя подшипников, износ или повреждение шкива. Диагностировать их не так сложно, ведь состояние ремня и шкива можно оценить визуально. Вышедший из строя подшипник дает посторонние шумы при вращении ротора.

1. Изношены щетки или изношен коллектор. Состояние определяется визуально после демонтажа регулятора напряжения.
2. Обрыв обмотки ротора. Необходимо измерить сопротивление обмотки омметром. При значении «бесконечность» ротор следует заменить.
3. Замыкание обмотки ротора на его корпус.
4. Вышедшие из строя подшипники могут привести к тому, что якорь будет цеплять за обмотку статора. Такой статор со следами биения следует заменить.
5. Обрыв обмотки статора. Необходимо измерить сопротивление каждой обмотки.

Неисправности генератора могут и не сопровождаться горением контрольной лампы. Заметить эту ситуацию можно по теряющему заряд аккумулятору или по изменению яркости головного света при изменении частоты работы двигателя. Обратившись к квалифицированному автоэлектрику, можно существенно сэкономить на ремонте, ведь заменить деталь гораздо дешевле покупки нового генератора.

Читать новости о новой Ниве

• Генератор Нива Шевроле — напряжение, ремонт и обслуживание
• Замена ролика натяжителя ремня генератора
• В Сети показали модернизированную Lada Niva Legend (4х4) 2021
• Lada 4×4 Bronto — продажи прекращены, новые подробности » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Описание панели приборов Lada 4×4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Расход бензина Нива Шевроле на 100 км
• Купить LADA (ВАЗ) 2131 (4×4) 2021 года в Ростове-на-Дону, невысокая цена на Лада 2131 (4×4) 2021 года на сайте Авто.ру
• Фонари Niva Travel — чем они лучше? |
