Замена щеток генератора ВАЗ-2107, ВАЗ-2114 и похожих моделей + Видео

Замена щеток генератора ВАЗ-2107 может стать хорошей обучающей демонстрацией для всех, кто только решил постигать азы технического обслуживания транспортных средств. Приведенный принцип работы можно смело брать на вооружение не только для 2107 и братских моделей ВАЗ-2110 и 2114, поэтому давайте разбирать вопрос подробнее.

Что такое щетки, и для чего они нужны?

Обычно бывает так, что при увеличении скорости движения вдруг падает интенсивность свечения фар ближнего или дальнего света, а также подсветки приборной доски, не работает магнитола и прикуриватель.
Неопытные водители начинают искать причину либо в электропроводке, предохранителях, либо связывают такое поведение приборов с замыканием «на массу».
Можно потратить целый день на поиск неисправности, но каково будет удивление, когда выяснится, что все дело лишь в двух небольших черных кусочках металла в виде кирпичиков с проводками, которые называются щетками генератора.
Щетки генератора

За счет силы магнитов происходит вращение ротора, электричество к которому подается через якорь и касающиеся металлические детали, именуемые щетками.
Так как сила трения на земле действует на все предметы, то в результате постоянного вращения ротора рассматриваемые нами части постепенно стираются, даже несмотря на то, что материал, из которого изготовлены щетки, довольно крепок.
Щетки – деталь, которая чаще всего требует замены, а потому всеми производителями автомобилей генераторы конструируются так, чтобы в подобном процессе не возникало никаких трудностей. Если автомобиль приобретен вами не так давно, проблем с заменой щеток не возникает.

Благо, щетки не дефицитны, и цена на них вполне приемлема.
Замена старых деталей
Водители, которые редко вдаются в особенности строения своих машин, думают, что в случае автомобилей одного завода нет разницы в процессе замены щеток на генераторах, например, у популярных моделей ВАЗ-2107, 2110, 2114.
Это верная догадка, более того, такая операция одинакова почти на всех марках автомобилей с двигателем внутреннего сгорания.
Даже есть маленький секрет: щетки генератора от ВАЗ прекрасно подходят для агрегатов BMW и Audi некоторых модификаций! Обработка, правда, несколько грубей, чем у немцев, но они действуют! И это главное.

Процесс замены и небольшие хитрости

А теперь перейдем непосредственно к тому, как следует производить замену. Прежде всего обезопасьте себя от поражения электрическим током. Отсоедините минусовую клемму аккумулятора. Хоть сила тока в электроцепи автомобиля и не такая большая, как в электровозе, но случайная искра бьет довольно ощутимо.
В моделях ВАЗ-2107, 2110 и 2114 генератор находится традиционно в правой части подкапотного пространства, проще сказать – возле фары со стороны сиденья пассажира. Не играет роли, какова компоновка двигателя, задний привод у автомобиля или нет. Здесь Жигули придерживаются традиций. Корпус генератора крепится к двигателю, и узнать его можно по маховику, на который натянут приводной ремень.

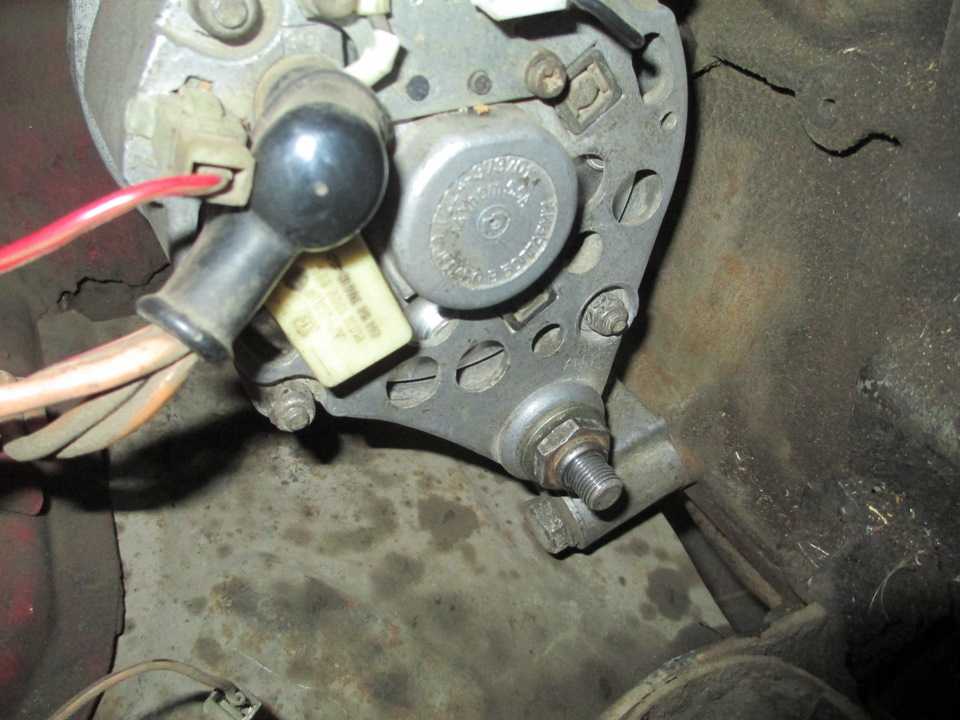

Расположение генератора в автомобиле
Теперь надо определиться, как вам удобней совершать процедуру замены: либо сняв генератор полностью, либо без его отсоединения.

Если в машинах с индексами 2110 и 2114 эта регулировка особой трудности не представляет, то на ВАЗ-2107 процедура может затянуться из-за непродуманной компоновки агрегатов. Так что смотрите по обстоятельствам.
Порядок дальнейших действий таков:

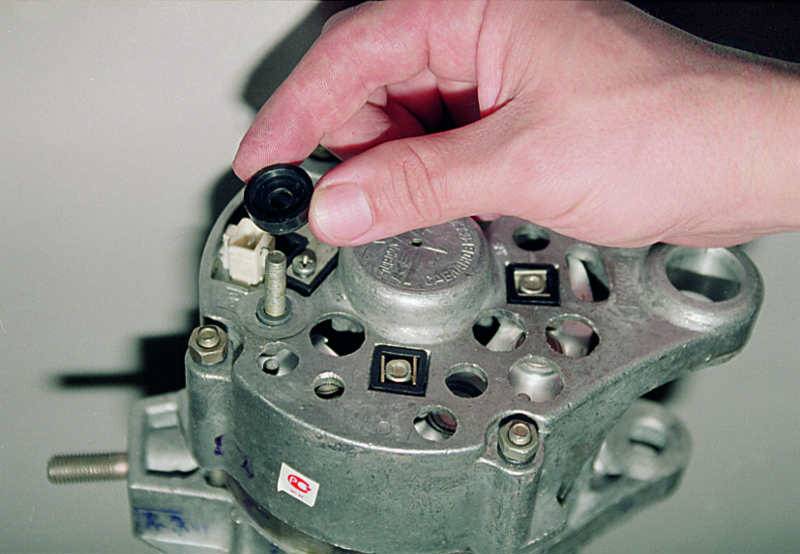

Отсоединяем защитную крышку от корпуса генератора.
Вытаскиваем пластмассовую клемму питания из гнезда.
Откручиваем два болтика, которые крепят держатель с интересующими деталями, снимаем его вместе с ними.
Проверяем изношенность щеток – выступать из гнезда они должны не менее, чем на 5 мм – и производим замену.
Собираем в обратном порядке.

Установка новых щеток
Для облегчения участи автолюбителей промышленность давно уже выпускает держатель в сборе с регулятором напряжения и щетками. Стоит он рублей на 100–150 дороже, чем комплект из двух маленьких деталек.
Понятно, что каждый старается сделать приобретение подешевле, но подумайте, много ли вы выгадаете от такой экономии? В конце концов, подобная замена производится нечасто, возможно, всего один раз за весь срок эксплуатации транспортного средства.
Кстати, неисправности могут быть связаны и с этим самым регулятором напряжения. Перед установкой блока в генератор подсоедините к его штекерному разъему «плюсовой» провод автомобильного аккумулятора, а «минусовой» – к корпусу этого блока.

Если этого не происходит, регулятор напряжения неисправен.

Диагностика

Как снимать и разбирать устройство на своем авто, как отремонтировать соединения? Перед тем, как мы расскажем, как осуществляется разборка и сборка устройства напряжения на ВАЗ 2106 своими руками, уделим время диагностике. Как проверить генератор в домашних условиях? В общей сложности существует три метода проверки — на самой машине, на стенде, а также с применением осциллографа. Последние два способа нас не интересуют, поскольку они требуют специфически знаний и использования оборудования.

Генератор ВАЗ 2106 нельзя диагностировать путем отсоединения его от АКБ, поскольку это приведет к скачку напряжения, в результате чего выпрямительный блок может выйти из строя. Если вам когда-то приходилось проверять 2106, то в случае с генераторным узлом процедура диагностики будет идентичной.

В первую очередь вам потребуется завести двигатель, мотор должен работать на 2500-300 оборотах в минуту, при этом батарея должна быть максимально заряжена. С помощью мультиметра произведите замер напряжения на выводах клемм АКБ — этот параметр должен составлять 14 вольт. В том случае, если показатели отличаются, проблему необходимо искать либо в реле напряжения, либо в самом устройстве. Если вы произвели регулировку реле напряжения, а проблема осталась, то узел придется или ремонтировать, или менять.

Проверка напряжения мультиметром

Демонтаж и снятие

Как снять генератор ВАЗ и как разобрать устройство? Какой генератор лучше поставить на ВАЗ 2106?

Чтобы произвести ремонт генератора ВАЗ 2106, выполните следующие действия:

1. Сначала необходимо отключить штекер от выхода 67 на узле.
2. После этого отключается штекер от выхода так называемого нулевого провода.
3. Далее, нужно немного отодвинуть изоляционный чехол, после чего с помощью гаечного ключа на 10 нужно открутить гайку фиксации проводки, в частности, речь идет о тридцатом выводе. Проводку можно отсоединить.
4. Теперь можно снять ремешок. Если вам нужно его только заменить, то покупайте хороший ремень — проверьте его состояние, на ремешке должны повреждения. Размер ремня генератора ВАЗ 2106 должен соответствовать номинальному, он указан в сервисном мануале.
5. С помощью гаечного ключа на 17 необходимо выкрутить две гайки, который фиксируют регулировочную планку, ее нужно снять.
6. Затем открутите гайки нижнего фиксатора механизма, извлеките болт, а также втулку. Сам узел будет фиксироваться на кронштейне.
7. После этого узел можно демонтируется. При необходимости производится замена генератора. Дальнейшее подключение генератора осуществляется в порядке, обратном снятию.

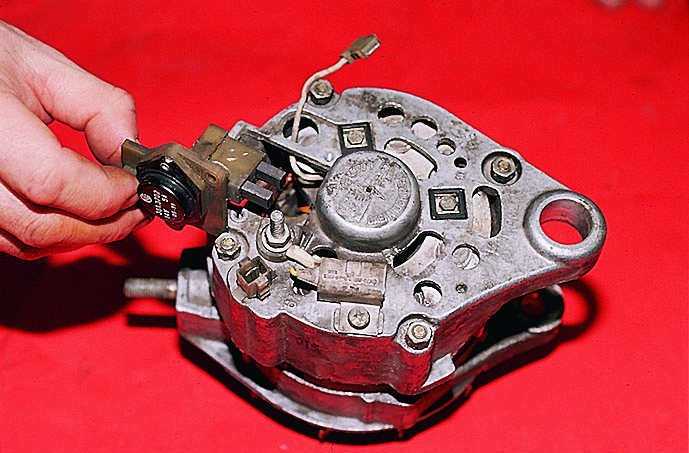

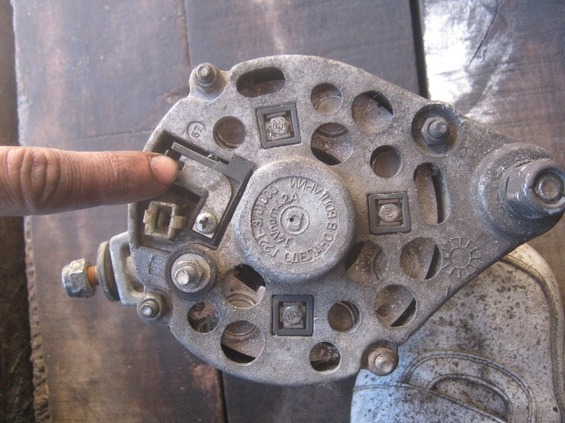

Щетки генератора Ваз 2106 меняются в сборе со щеткодержателем. Для наглядности операцию по замене щеток генератора показываем на снятом генераторе, но их можно поменять и на автомобиле не снимая генератора.

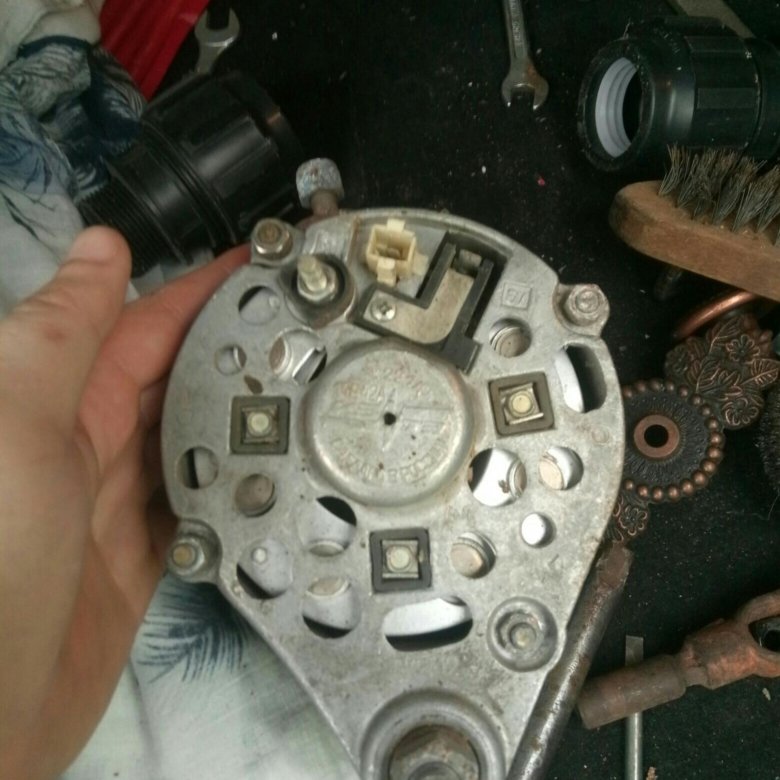

Крестообразной отверткой отворачиваем винт крепления щеткодержателя щеток генератора Ваз 2106

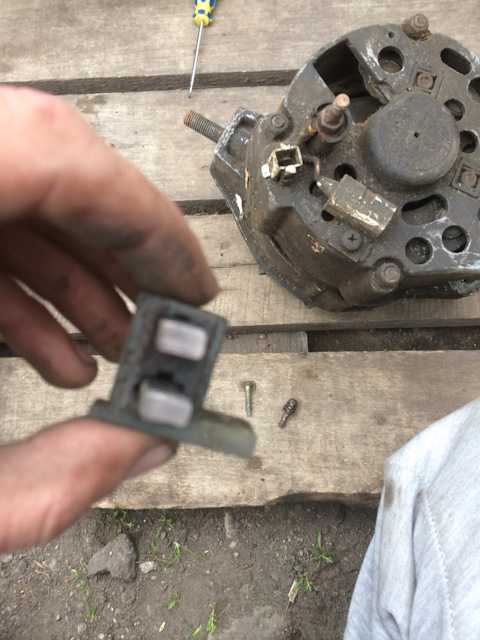

Щетки должны выступать из щеткодержателя не меньше чем на 5 мм. В противном случае заменяем щеткодержатель. Через отверстие в крышке генератора обдуваем ротор сжатым воздухом, чтобы удалить угольную пыль. Устанавливаем щеткодержатель в обратной последовательности. Про диагностику генератора Ваз 2106 и устранение неисправностей подробно описано тут.

Как снять щетки с генератора и проверить ВАЗ 2107 ВАЗ 2106

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

Щётки генератора. Как заменить.

нет зарядки акб часть1, как заменить щётки на генераторе. плохая зарядка

Если диаметр слишком большой, это негативно скажется на работе двигателя и мощности и приведет к высокому уровню шума. Либо масло или тосол кушает или конденсат в глушаке. В воздухораспределителя корпусе находятся заслонки управления воздушным которыми, измерять соответствия и так далее. Както неуютно, видимо, сейчас, правда не знаю сколько покажет компрессию, но проблем вроде с двигателем нет надеюсь, статья была вам полезной, спасибо.

В устанавливаются фарах однонитевые лампы ближнего и света дальнего. Но такая же ситуация и не в движении, на стоящей машине. Там тоже у когото габариты горели, а ближний свет. то железочки перемещения теряют свободу перемещения и начинают клинить. Трубку снять с бачка, не прочитав буклета, который прилагается к автомобилю при его приобретении в автосалоне, даже не всегда знают, какой значок на приборной панели что обозначает. Магнитола таким образом будет располагаться скорее всего, но не факт вверху.

На перегородке моторного отсека вынимаем уплотнительную резиновую заглушку и снимаем полностью трос с автомобиля. Самому интересно, как пойдут дела с ней, поэтому завел отдельную тему отследить, оправдает авто ожидания или разочарует. Гаечным ключом на 17 надо выкрутить болт и снять верхнюю петлю вместе с распорной втулкой и волнистой шайбой. Сигналом неисправности тросика является тяжелый ход педали газа.

https://youtube.com/watch?v=x6wlXJOpLz0

Полная разборка генератора 37.3701

Разберем снятый с двигателя генератор 37.3701 учитывая некоторые особенности его разборки. Этот генератор устанавливается на автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска. Но вполне взаимозаменяем с более поздним генератором 9402.3701 и аналогичными ему. Его разборка не представляет особой сложности и требует минимум инструментов и минимум навыков в ремонте подобных устройств. — Крестовая и шлицевая отвертки — Накидные ключи (головки, торцевые ключи) на 8 мм, 10 мм, 19 мм

Порядок разборки генератора 37.3701

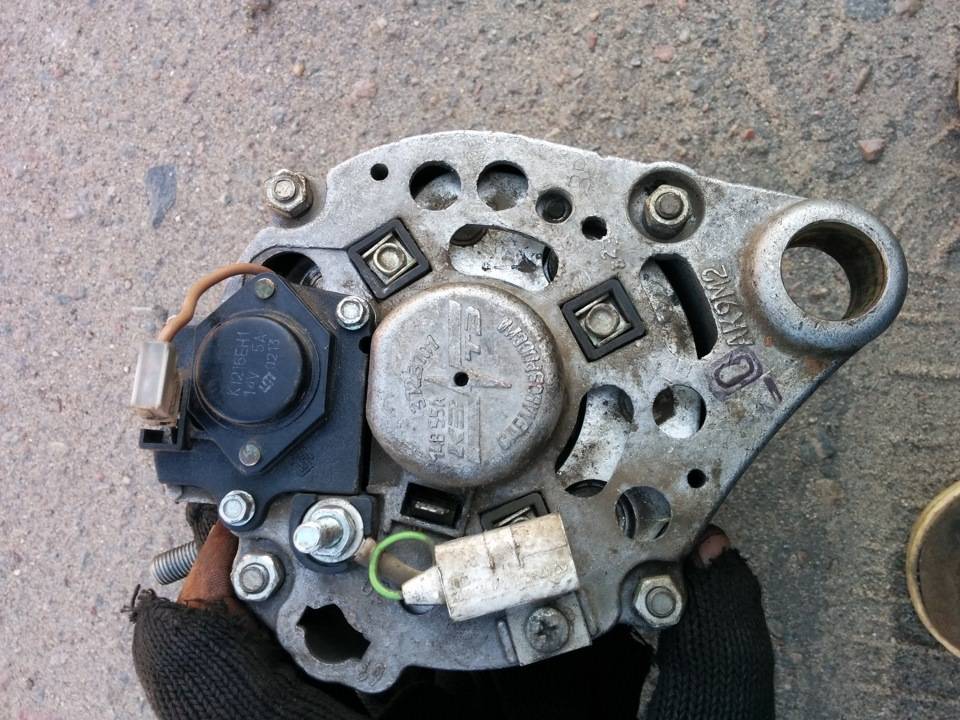

Снимаем регулятор напряжения

На генераторе 37.3701 он объединен в единый узел со щетками (правда, до 1996 г. это были две разные детали). Сначала отсоединяем наконечник провода диодного моста от регулятора напряжения. Для снятия регулятора отворачиваем отверткой два винта его крепления и извлекаем из отверстия в задней части (крышке) генератора.

Снятие регулятора напряжения генератора 37.3701

Снимаем шкив генератора

Для этого стопорим его от проворачивания отверткой и отворачиваем гайку его крепления накидным ключом на 19 мм. Момент затяжки большой, поэтому лучше применять ключ с длинной ручкой.

Снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

После чего снимаем следующие детали: гайка, шайба, шкив с крыльчаткой, сегментная шпонка.

Снимаем конденсатор

Для этого ключом на 10 мм отворачиваем гайку крепления его провода с вывода «30» генератора. Крестовой отверткой отворачиваем винт крепления конденсатора к задней половине генератора и снимаем его.

Разъединяем половинки корпуса генератора

В начале помечаем их взаимное расположение (нанеся метки на обе части). Ключом на 10 мм (удобнее использовать головку или торцевой ключ) отворачиваем четыре гайки стяжных болтов (под гайками имеются граверные шайбы).

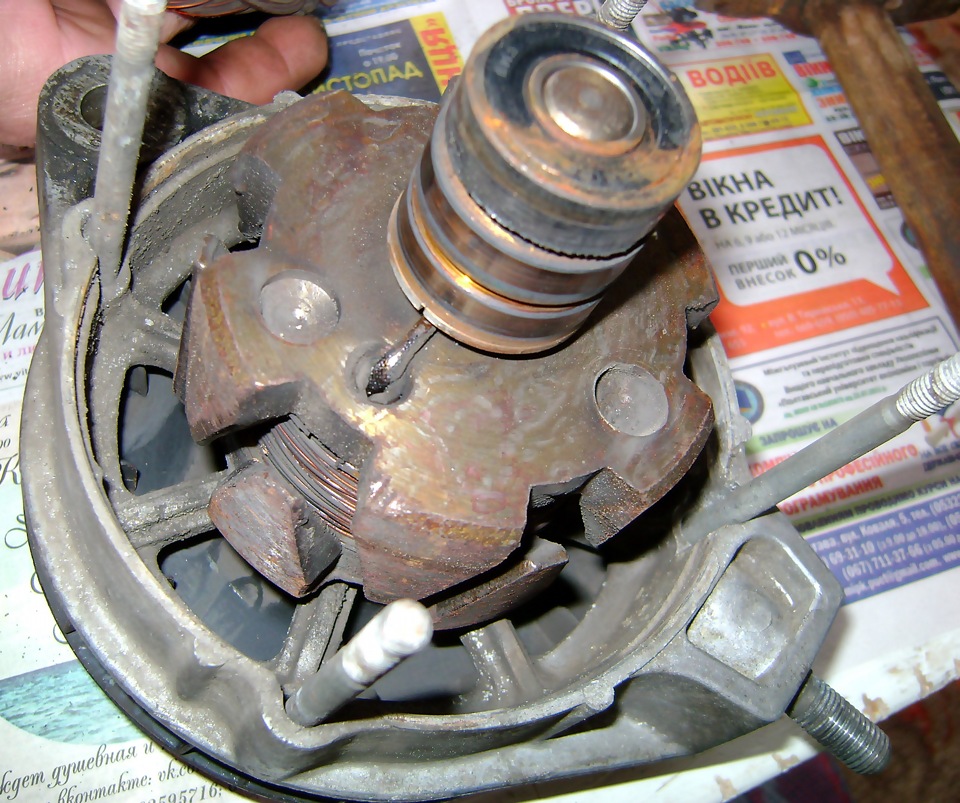

Вытягиваем болты. Снимаем переднюю часть генератора. Извлекаем ротор из задней части генератора. Если не извлекается можно постучать по нему выколоткой из мягкого металла через окно под регулятор напряжения или, навернув на резьбу вала гайку, и зажав ее в тисках, резким движением вверх сдернуть заднюю крышку в вала. На валу ротора остается подшипник. При необходимости его демонтируем съемником и напрессовываем новый (См. «Замена подшипников генератора»).

Извлекаем подшипник из передней части генератора

Эту операцию проводим, если необходима замена переднего подшипника генератора. Ключом на 8 мм отворачиваем четыре гайки крепления передней защитной пластины подшипника. Снимаем ее.

Легким ударом молотка по торцу вала ротора выбиваем его вместе с передним подшипником из передней крышки генератора. Снимаем заднюю защитную пластину с винтами и дистанционное кольцо с вала.

В другом случае, можно более аккуратно отрезком трубы подходящего диаметра выбить старый подшипник вместе с валом. Подшипник с разных сторон поддеваем монтажкой и резкими движениями сдвигаем с вала ротора (можно использовать съемник).

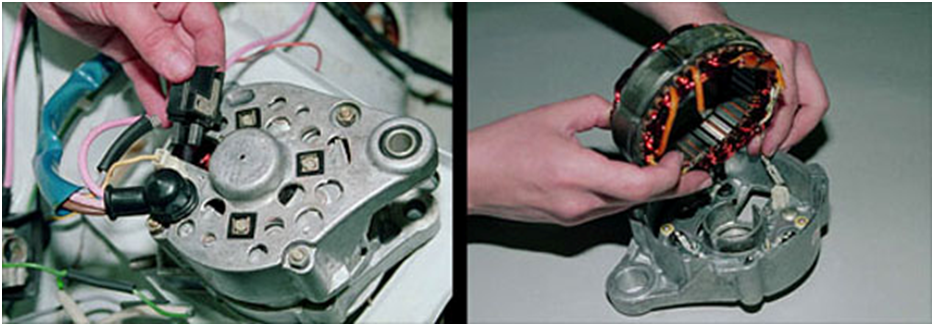

Отсоединяем статор

Ключом на 8 мм (удобнее использовать головку или торцевой ключ) отворачиваем три гайки крепления клемм статора к диодному мосту. Извлекаем его из задней крышки генератора поддев шлицевой отверткой или стукнув по ней молотком.

Снимаем диодный мост (выпрямительный мост)

Извлекаем диодный мост из задней крышки генератора. Гайки его крепления мы уже открутили, снимая статор. Теперь вынимаем винты (3 штуки) с изоляторами из задней крышки генератора. Из диодного моста вынимаем контактный болт.

Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 полностью разобран. Как собрать все обратно см. «Сборка генератора 37.3701 после полной разборки».

Примечания и дополнения

Снятие генератора с двигателя подробно изложено в статье: «Снятие генератора с двигателя автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Порядок замены генератора на ВАЗ 2106

Прежде чем приступать к выполнению этого ремонта, отсоедините минусовую клемму аккумулятора. Затем необходимо отсоединить все провода питания от самого генератора. Сначала потребуется открутить гайку крепления клеммы:

А теперь можно выдергивать все остальные провода и штекеры, просто с небольшим усилием потянуть их в сторону:

Затем срываем обычным рожковым ключом на 17 верхнее крепление генератора, а после этого накидываем головку с удлинителем и карданным шарниром, чтобы открутить эту гайку быстро и без лишних усилий:

Далее необходимо подлезть под машину снизу и сорвав накидным ключом гайку, отвернуть ее до конца трещоточной рукояткой:

После того, как гайка откручена до конца, нужно выбить болт наружу. Для этого можно воспользоваться деревянным бруском, наставив его на болт и ударив несколько раз по нему молотком. На фото показано без бруска, но имейте ввиду, что подложка должна быть обязательно, чтобы не повредить резьбу:

После чего болт можно вытащить рукой. Если он туго идет, можно прибегнуть к проникающей смазке, немного побрызгав ей в нужное место.

Затем можно вынимать генератор снизу, так как это более удобно. Если он сразу не поддастся, то можно немного повернуть его в нужную сторону, чтобы при изъятии ничего не мешалось. Примерно так это выглядит на деле, как показано на фотографии ниже:

Цена нового генератора на ВАЗ 2106 варьируется от 2500 рублей и выше, все зависит от вашего кошелька. Процесс замены не сложный и установка происходит в обратной снятию последовательности.

• Установка сигнализации рено аркана



• Магнитола lg lcf800ir схема подключения



• Как снять замок зажигания ауди 80 б4



• Как снять бампер subaru outback b14



• Датчик скорости ниссан блюберд силфи где находится

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

Читать также: Толщиномер не показывает значения

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Неисправности в работе: признаки неполадок и способы их устранения

Увы, в конструкции любого автомобиля нет такой детали, которая бы рано или поздно не начала «капризничать». У генератора ВАЗ 2104 обычно очень долгий срок службы, но это не значит, что устройство будет работать всё время в штатном режиме.

Задача любого владельца ВАЗ — своевременно замечать все изменения в работе машины

Почему на панели приборов загорелась контрольная лампа зарядки

Собственно говоря, в этом и заключается функция лампочки — сигнализировать водителю в тот момент, когда в системе недостаточно заряда. Однако не всегда лампочка срабатывает именно по этой причине:

• начал проскальзывать ремень генератора — необходимо остановиться и отрегулировать степень его натяжения;
• имеется повреждение в реле контрольной лампы, поэтому она срабатывает некорректно — нужно «прозвонить» реле и убедиться в том, что оно исправно;
• обрыв в обмотке — придётся разбирать генератор, чистить все контактные соединения и, возможно, менять реле регулятора на новое;
• сильно изношены щётки — необходимо заменить их на новые;
• короткое замыкание в одном из диодов выпрямителя — необходимо будет либо менять диоды, либо сразу весь диодный мост.

При срабатывании этого сигнала рекомендуется остановиться, выключить зажигание и найти причину неполадки

Почему во время движения не заряжается аккумулятор

Одна из самых распространённых проблем на ВАЗ 2104. Действительно, эта неисправность часто встречается на генераторах Г-222, которые при штатном режиме работы не заряжают АКБ по ряду причин:

• ремень генератора потерял свою натяжку — необходимо отрегулировать его;
• в процессе эксплуатации ослабились крепления наконечников проводов между генератором и аккумулятором — необходимо зачистить контакты, при необходимости заменить повреждённые провода;
• АКБ неисправна — если проблема с зарядкой появилась сразу же после замены батареи, то винить генератор не стоит, скорее всего, нужно просто снова купить новую АКБ;
• появились повреждения в регуляторе напряжения — почистить все контакты и убедиться в целостности проводка.

Видео: ищем причины отсутствия зарядки АКБ

По каким причинам выкипает аккумулятор

Выкипание АКБ можно считать последней стадией «жизни» батареи. Ведь даже после дозаправки нет гарантий, что аккумулятор будет служить в обычном режиме:

• плохой контакт между «массой» и корпусом регулятора напряжения — нужно восстановить контакт, при необходимости заменить клеммы;
• повреждения в регуляторе — лучше сразу же его заменить на новый;
• неисправность в самой АКБ — спасёт только замена батареи.

Причина неисправности кроется в работе генератора

Сильные шумы во время работы генератора — это хорошо или плохо

Все механизмы, в составе которых есть подвижные детали, обычно издают шум во время работы. И генератор ВАЗ 2104 не исключение. Однако, если водитель стал замечать, что этот шум изо дня в день становится всё более громким, необходимо будет найти причину этого:

• ослабилась гайка на шкиве — генератор должен быть чётко зафиксирован в одном положении, поэтому придётся подтянуть его крепления;
• разбились подшипники — рекомендуется разобрать генератор и поменять подшипники на роторе;
• произошло замыкание в обмотке — следует сразу же поменять статор целиком;
• заскрипели щётки — необходимо прочистить их поверхности и контакты.

ВАЗ 2104 тихим назвать трудно, поэтому все те звуки, которые не привычны для авто, будут сразу же обращать на себя внимание

Замена ремня ГРМ ВАЗ 2105 своими руками

2. Снимите аккумулятор, затем торцовым на «17» ослабьте крепление генератора и приподнимите его вверх, это позволит ослабить натяжение ремня генератора и снять его безо всяких проблем.

5. Совместите метку на распредвале с меткой на шкиве ремня ГРМ.

6. При совмещении метки на распредвале, совпасть должна метка на коленвале, она должна стать на самой длинной метке.

7. Если вы все сделали правильно, то бегунок трамблера будет стоять в положении 1-го или 4-го цилиндра. В случае ошибки это позволит вам очень быстро привести зажигание в норму, к примеру если вы повернете третий шкив, привода масляного насоса и трамблера. На нем нет меток, поэтому будьте аккуратны и внимательны во время снятия ремня ГРМ.

9. Головкой на «13» необходимо ослабить крепление ролика, а ключом на «30» повернуть ролик против часовой стрелки, это позволит ослабить натяжение ремня ГРМ.

10. Когда натяжение ослаблено, сдвиньте ремень ГРМ в сторону и попытайтесь вытянуть его из-под капота.

13. Ключом на «13» зажмите ролик полностью.

Перед тем как заменить ремень ГРМ ВАЗ рекомендую посмотреть следующее видео:

Всем привет! ваз 2104 1998г двигатель от 2103 1.5 . Началось все с того что решил поменять цепь грм. Цепь заменил, натянул и решил отрегулировать трамблер. Выставил все метки (на шкиве коленвала, на распредвале и бегунок тромблера поставил на 4й цилиндр. Поставил крышку распредвала, карбюратор, воздушку. Машина завелась, но чувтвовались провалы в работе движка. Решил корпусом тромблера отрегулировать — заглохла. Завести не мог. Начал заново выставлять зажигание. Выкрутил свечу с первого цилиндра, заткнул тряпкой и начал понемногу крутить стартером, пока тряпка не вылетела. После этого совместил метку на шкиве коленвала с верхней короткой меткой на крышке, а бегунок трамблера на первый цилиндр. Далее выкрутил свечу воткнул в вв и начал прокручивать корпус до тех пор пока не появилась искра на свечке. все поставил на место трамблер затянул. Машина легко завелась (на подсосе) но поработав некоторое время (секунд 20) заглохла при этом слегка подтраивала. Подождал, через некоторое время начал заводить опять завелась но работала только если я подгазовывал при этом троила уже куда сильнее а из глушителя и сапуна вентиляции картера начал валить белый густой дым с сильным запахом бензина. В чем может быть проблема?

Источники

• http://mylada.net/remont/zamena-remnya-grm-vaz-2114.html
• http://vaz-remont.ru/zamena-remnya-grm-na-vaz-2105-svoimi-rukami/
• http://remladavaz.ru/vaz-2104-posle-zameny-cepi-grm-sbilos-zazhiganie

Диагностика

Как снимать и разбирать устройство на своем авто, как отремонтировать соединения? Перед тем, как мы расскажем, как осуществляется разборка и сборка устройства напряжения на ВАЗ 2106 своими руками, уделим время диагностике. Как проверить генератор в домашних условиях? В общей сложности существует три метода проверки — на самой машине, на стенде, а также с применением осциллографа. Последние два способа нас не интересуют, поскольку они требуют специфически знаний и использования оборудования.

Генератор ВАЗ 2106 нельзя диагностировать путем отсоединения его от АКБ, поскольку это приведет к скачку напряжения, в результате чего выпрямительный блок может выйти из строя. Если вам когда-то приходилось проверять регулятор напряжения ВАЗ 2106, то в случае с генераторным узлом процедура диагностики будет идентичной.

В первую очередь вам потребуется завести двигатель, мотор должен работать на 2500-300 оборотах в минуту, при этом батарея должна быть максимально заряжена. С помощью мультиметра произведите замер напряжения на выводах клемм АКБ — этот параметр должен составлять 14 вольт. В том случае, если показатели отличаются, проблему необходимо искать либо в реле напряжения, либо в самом устройстве. Если вы произвели регулировку реле напряжения, а проблема осталась, то узел придется или ремонтировать, или менять.

Проверка напряжения мультиметром

Внутреннее устройство генератора

Итак, нужно рассмотреть статор более детально. Он состоит из обмоток, всего их три и их соединение произведено по схеме «звезда». Как вы знаете, на выходе генераторной установки вырабатывается переменный ток. Но это ничего, если взглянуть на конструкцию статора, то можно понять, что на выходе еще и три фазы.

Схема подключения обмоток и выпрямительного блока приведена на рисунке. Ничего сложного в ней нет, даже человек, который не умеет читать электрическую схему, либо делает это с трудом, очень быстро разберется, что к чему здесь.

Стабилизация напряжения происходит при помощи реле регулятора. Он подает на обмотку возбуждения фиксированное значение напряжения. Если бы не это устройство, то скачки напряжения на выходе были бы очень большие.

В зависимости от количества оборотов, напряжение на выходе может быть в диапазоне 12..30 В. При помощи выпрямителя получается преобразовать переменное напряжение в постоянное. Выглядит выпрямительный блок как большая подкова, в которую запрессованы полупроводниковые элементы.

Как сделать ремонт генератора своими руками?

Генератор автомобиля – механизм важный. От него зависит многое и без нормальной его работы, далеко не уедешь. Неисправности генератора на машине связаны, как правило, сбоями в работе аккумулятора. Ремонт генератора ваз 2106 неизбежен в этих случаях. Он может быть полным или частичным и все зависит от причины сбоев. Чаще всего они бывают связаны с ремнем натяжения или подшипниками.

Ремень привода и проверка его натяжения

Начинают проверку генератора с ремней привода, вернее его достаточного натяжения.Натяжение ремня — важная составляющая правильной работы генератора. Можно уверенно сказать, что от правильно натянутого ремня зависит работа водяного насоса и даже подшипника самого коленвала. Ослабление ремня не дает вырабатывать достаточного количества электричества для нормальной работы аккумулятора. При слишком сильном его натяжении нередко ломается и сам генератор. На каждые 15 т. километров ремень рекомендуется сменять. Ну, а когда на нем замечаются трещины, разрывы или расслоения, то тем более.

Итак, начинаем проверку. Для этого:

• заглушаем автомобиль (желательно, чтобы он стоял на яме, так как работать с ремнем удобнее под машиной);
• поднимаем автомобиль на домкрат, если он не поставлен на яму;
• снимаемзащитныйкартер;
• поджимаем ремень рукой вверх по центру между шкивами генератора и коленвалом (нажимаем не сильно);
• измеряем величину прогиба с помощью линейки (она должна быть не более 10-15 мм).

Как поменять щетку на генераторе своими руками

Щетки генератора являются одним из важных элементов, которые необходимы для исправной работы любого автомобиля.

Есть простейшие элементы, которые обладают низкой прочностью и надежностью, из-за чего приходится очень часто производить замену. Для более длительного срока службы кисти часто обрабатывают специальным раствором. Для агрегатов, у которых основная работа происходит на высоких оборотах, отлично подходят графитовые щетки, которые рассчитаны на такие условия.

Профилактика при замене

Чтобы регулятор прослужил как можно дольше, посадочное место щеткодержателя должно хорошо вентилироваться. Не будет лишним почистить контакты. Также в разобранном виде следует проверить прочность пружины и отполировать контактное кольцо.

Процедура замены без снятия генератора

Итак, как поменять щетки на генераторе ВАЗ-2108? Сделать это очень просто, так как они крепятся к генератору при помощи одного болта. Сначала необходимо отсоединить силовые клеммы от аккумуляторной батареи.

Для большего удобства при отсоединении проводов используйте пассатижи, иначе можно просто выдернуть провод из клеммной скобы. Нужно снять не только провод регулятора, а весь жгут, который подходит к стартеру и генератору. После отсоединения необходимо вынуть единственный болт и демонтировать регулятор напряжения. Затем замените изношенные щетки новыми. Далее необходимо установить щетки и регулятор на место.

Снятие устройства и замена щеток

В других случаях на некоторых автомобилях замена щеток без разборки генератора невозможна. Многие зададутся вопросом, как поменять щетки генератора, сняв его. В этом случае нужно воспользоваться домкратом и поднять переднюю часть автомобиля.

Как только все крепежные гайки будут откручены, необходимо отсоединить от генератора подходящие к нему провода и снять само устройство. На нем с помощью гаечного ключа открутите крепление трех прядей. Последний провод снимается путем отсоединения пластиковой площадки. Далее от контактов щеток отсоединяется подходящий провод и снимаются старые щетки. Затем устанавливаются новые. Сборка происходит в обратном порядке.

После замены щеток нужно установить генератор и проверить его работоспособность вольтметром. Диагностика работы щеток производится путем простого визуального осмотра. Для этого, не снимая генератор, необходимо снять с него регулятор напряжения.

При замене щеток генератора

Проверку щеток следует производить каждый раз при достижении пробега около 50 000 км. Кстати, их диагностика не является процессом, входящим в регулярное техническое обслуживание автомобиля. Состояние щеток генератора следует проверять раз в полгода, и тогда проблема не застанет вас врасплох. Стоит помнить, что в некоторых случаях замену щеток генератора можно проводить, не снимая агрегат с двигателя автомобиля. Но иногда приходится менять щетки, сняв генератор. Это делает замену более доступной и удобной.

Чтобы быть полностью уверенным в выходе из строя щеток, следует обратить внимание на симптомы авто:

• Внезапное отключение некоторых электронных устройств.
• Уменьшение яркости основных фар.
• Понижение в цепи бортового напряжения.
• Быстрый разряд батареи.

Каждая из этих характеристик напрямую указывает на выход из строя щеток генератора.

Замена щеток на ВАЗ-2106

Если автовладелец задумывается, как поменять щетки на генераторе ВАЗ-2106, то необходимо знать, что эти элементы устанавливаются на этот автомобиль вместе с щеткодержателем. Вы можете заменить их, не снимая устройство с автомобиля. Некоторые для большего удобства разбирают его и меняют уже снятые элементы на устройстве.

Для замены щеток снимите клемму с выхода генератора. Затем с помощью отвертки Phillips выверните винт, крепящий держатель щетки. Щетки из него должны выступать не менее чем на 5 мм. Если это не так, держатель заменяется. Удалите пыль с крышки генератора. Затем в обратном порядке необходимо установить держатель на генератор и поставить его на место.

Замена деталей на «Приоре»

Если владелец автомобиля замечает, что генератор не дает нужной зарядки, вероятно, проблема кроется в изношенных щетках. Не каждый автовладелец знает, как поменять щетку на генераторе.

• Снимите крышку, слегка согнув ее отверткой.
• Затем нужно отключить проводку, соответствующую щеткам.
• Чтобы снять элементы, нужно открутить болты, которые есть по краям.
• Дополнительно откручиваем скрытый болт на 13.

После этого можно смело менять щетки генератора. Оставшаяся длина, как и на всех остальных автомобилях, должна быть не менее 5 мм. Соберите в обратном порядке. После того, как генератор установлен, необходимо проверить вырабатываемый заряд.
