Ремонт ваз 2170 (приора) : снятие, установка и регулировка звукового сигнала

Замена звукового сигнала на приоре

Примечание! Для замены звукового сигнала, потребуются: Гаечные ключи, а так же пара отвёрток!

Где находится звуковой сигнал? Он располагается за решёткой радиатора, снять его без снятия переднего бампера очень не удобно, но всё же это возможно сделать, особенно если руки у Вас не большие и есть маленький ключик который можно пролезть и сверху бампера и вывернуть гайку крепления сигнала, но чтобы пролезть сверху, для начала отвернуть шесть винтов будет нужно и оттянуть на себя верхнюю часть бампера как это на маленьком фото показано, на большом же фото мы указали все винты которые подлежат выкручиванию, а синими стрелками показаны те винты, которые находятся примерно в той зоне но они за кадром и так как их не видно, мы и указали синими стрелками на фото.

Примечание! Если Вы хотите чтобы доступ к сигналу был большим, тогда снимайте передний бампер, как это сделать читайте в статье: «Замена переднего бампера на автомобилях», если Вы выбрали более короткий путь но у Вас возникли проблемы с тем, что до гайки достать не можете которая крепит звуковой сигнал к кронштейну, тогда можете ещё снять решётку радиатора, доступ после этого будет очень хорошим (Как снять решётку, читайте в статье: «Замена решётки радиатора на приоре»)!

Когда нужно менять звуковой сигнал? Любая деталь и звуковой сигнал относится к этому тоже, со временем начинает портиться, у сигнала же симптомы следующие: «Пропадание звука и появление хрипа при нажатии на сигнал», если у Вас возникли такие симптомы, то сигнал нужно будет снять и заменить на новый, либо просто отрегулировать его чтобы громче работал (Как это сделать, мы написали уже в этой статье, в начале сигнал снять будет нужно), в других случаях сигнал трогать не требуется (К примеру, бывают люди у которых сигнал то работает при нажатии, то нет, в данном случае виновато скорее всего кольцо на руле, оно плохо контачит и из-за этого такое происходит).

Примечание! Если сигнал вдруг по непонятным причинам перестал работать, не торопитесь покупать новый, проверьте сперва предохранитель который на него идёт, а затем реле, возможно они просто у Вас сгорели и требуют замены!

Как заменить звуковой сигнал на ВАЗ 2170-ВАЗ 2172?

1. Сперва отсоедините от него колодку проводов, как это на большом фото показано (Только на большом фото колодка снята и одна клемма оставлена, у Вас же чуть по другому будет), после чего отверните гайку которая кронштейн идущий от звукового сигнала крепит и снимите всё это в сборе, кстати, когда колодка будет отсоединена, посмотрите на её контакты а так же на вывод куда эта колодка подсоединяется, они должны быть чистыми и не иметь следов коррозии и окисления, при необходимости зачистите всё это мелкозернистой шкуркой и попробуйте снова подсоединить колодку проводов на своё место и нажать на звуковой сигнал, если ничего не измениться, то сигнал подлежит регулировки.

2. Чтобы отрегулировать сигнал, его нужно в тиски зажать (За кронштейн идущий от него) или закрепить где ни будь, взять два провода у которых концы оголены будут и провести плюс от АКБ на плюс звукового сигнала, а минус от АКБ, на минус звукового сигнала как это на фото 1 показано, сигнал должен начать свою работу, взяв отвёртку, поворачивая медленно регулировочный винт, добейтесь того, чтобы сигнал громко и чётко работал (см. фото 2), при необходимости произведите замену звукового сигнала на новый.

Примечание! Если у Вас какой то другой сигнал был установлен и Вы не знаете где на нём минус, а где плюс, воспользуйтесь в таком случае специальной отвёрткой, при помощи которой можно найти где плюс, работает она по следующему принципу, накидывается обратно клемма на аккумулятор (Если она была ранее сброшена) и при отвёртка подносится к выводам разъёма, когда она загорится, это и будет говорить о том что данный вывод идёт на плюс, сверяйте колодку проводов которая идёт от звукового сигнала и Вы поймёте сразу, где плюс а где минус!

3. Устанавливается новый сигнал в обратном порядке снятию, когда он будет закреплён, к нему подсоединяется колодка проводов и он проверяется после чего на работоспособность, если сигнал по каким то причинам не будет работать, то возможно дело не в нём а в проводки.

Дополнительный видео-ролик: Как добраться до сигнала и как его снять, показано подробно в ролике ниже, кроме того в нём ещё показывается процесс установки четырёх сигналов от волги, которые будут полезны абсолютно любому автомобилю.

Для М-74 процесс выключения иммобилизатора будет выглядеть так:

Отключить аккумулятор, отсоединить блок управления иммобилизаторм от сети К иммо подключается жгут с кабелями и двойным переключателем. Схема соединяется с батареей и компьютером с помощью переходника VAG-COM. Активируется первая кнопка переключателя, она «дает добро» на изменение кода. Изменение кода ведется в программе WinFlash. Прежде всего, в настройках выбирается тип модуля, параметр скорости передачи информации. Активируется вторая кнопка переключателя, она отвечает за связь компьютера и блока управления иммо. Сохраняется штатный код блокировки, данные ячеек Eeprom перезаписываются. Весь процесс проходит длительное время, но необходимо дождаться контакта. По завершении процесса записи блок управления присоединяется обратно к сети автомобиля, запускается АКБ.

Волговские сигналы на приору — Как отремонтировать ВАЗ

Штатные звуковые сигналы ВАЗ приора достаточно тихие и порой не хватает их мощности для того, чтобы Вас заметили. Поэтому вместо заводских сигналов можно установить сигналы от Волги на приору. Либо установить дополнительный компрессорный сигнал.

Инструкция по установке волговских сигналов на приору.

Звуковые сигналы от Волги бывают старого и нового образца. Разницы большой нет, немного тональность другая, но это на любителя..

Сигналы Волга-3110 (22.3721/221.3721) (высокий, низкий тон). Цена 300р
Сигналы Волга, РАФ С302/303Д (высокий, низкий тон). Цена 500р

Уровень звукового давления 105-118 Дб.

Для установки сигналов потребуются:

ключ на ’14′
нож
фигурная отвертка
паяльник (если спаивать места соединений) или изолента (если провода соединять скруткой)
медный провод сечением 2,5 мм2 и длиной 1,5 м
сами сигналы (2 шт.)

Для снятия решетки радиатора Приоры, откручиваем 6 саморезов,
Потихоньку тянем решетку на себя
Старайтесь складывать весь крепеж в баночку, и не уроните крепежные пластины, их лучше сразу снять, что бы не упали.
Отсоединяем клеммы штатных сигналов и откручиваем их
Так как на сигналах от Волги только 1 разъем для плюса, находим плюс
Сами изготовливаем разъем для волговских сигналов
Прикручиваем сигналы от Волги. Соединяем ‘плюсы’ между собой, и один ‘плюс’ подключаем в разъем питания. ‘Минусом’ будет масса автомобиля
Итог установки сигналов от Волги на приору)

Расположение предохранителей Приоры под капотом

F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
F4, F6 (60 А) – предохранители силовой цепи генератора;
F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

предохранитель цепи питания электровентилятора правого (30 А);
предохранитель цепи питания электровентилятора левого (30 А).
реле электровентилятора правого;
реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
реле электровентилятора левого;
предохранитель цепи питания электровентилятора отопителя (40 А);
предохранитель цепи питания компрессора (15 А);
реле электровентилятора отопителя;
реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

Максимальная скорость вентилятора отопителя
Правый вентилятор
Реле последовательного включения вентиляторов (низкая скорость)
Левый вентилятор
Предохранитель левого вентилятора (низкая скорость)
Правый вентилятор
Вентилятор отопителя
Компрессор
Вентилятор отопителя
Компрессор

Правила использования звукового сигнала Приора

1. Использование звукового сигнала в экстренных ситуациях

Водитель Приора может использовать звуковой сигнал в случаях, когда нужно предупредить других участников дорожного движения об экстренной ситуации. Например, при возникновении опасности, несоответствии действий других водителей правилам дорожного движения или для предотвращения аварийных ситуаций. Однако, использование сигнала должно быть ограничено только необходимым временем и не сопровождаться чрезмерным нажатием на педаль.

2. Запрещенные ситуации для использования звукового сигнала

Водители Приора должны соблюдать также запреты на использование звукового сигнала. В частности, его использование запрещено в следующих случаях:

Ситуация	Пояснение
В населенных пунктах	Использование звукового сигнала Приора запрещено в населенных пунктах, если только это не связано с необходимостью предупреждения об опасности.
Вблизи медучреждений	При приближении к медучреждениям вследствие возможного воздействия сигнала на здоровье больных, использование сигнала запрещено.
При выполнении мирных операций	В случаях, когда в планах проведение мирных мероприятий (например, шествия или демонстрация), водителям запрещается использовать звуковой сигнал.

Соблюдение правил использования звукового сигнала Приора позволит водителям успешно взаимодействовать на дороге и обеспечить безопасность всем участникам движения.

Причины неисправности иммобилайзера

Иногда у автомобилей ВАЗ ломается иммобилайзер, и водитель, никуда не может уехать на автомобиле. Неисправность иммо может возникнуть по ряду причин:

Полный разряд аккумулятора;
Технические неполадки;
Программные неполадки.

Самый худший способ убить иммо – это полностью разрядить АКБ или же просто отключить АКБ от электросети автомобиля. Обесточивание сети приведет к тому, что в схему EEPROM в ЭБУ будет записываться хаотичный код, и все настройки собьются, иммобилайзер заблокирует работу двигателя.

Технические неполадки – это неполадки с платами, антенной иммобилайзера, ее адаптером. Самая банальная поломка – это «сгоревшая» плата. Точно определить деталь, вышедшую из строя, можно с помощью диагностики противоугонного устройства

Важно следить за предохранителем иммобилайзерав Приоре, потому что он служит расходным элементом в общей цепочке. Ровно также поломка электрооборудования, может пагубно повлиять на работу иммо

Неполадка может возникнуть после замены двигателя или электронного блока управления. При замене двигателя стоит поставить новый ЭБУ и, новый чип иммо.

Программные неполадки – это сбои работы записанного специалистом кода. Они могут возникнуть в ячейках EEPROM, или чипе брелока сигнализации. Если в работу чипа ЭБУ можно внести исправления с помощью компьютера, адаптера и оборудования, то чип брелока придется менять. Встречались случаи блокировки из-за помех от смартфонов и иных мобильных устройств.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле. Некоторые важные функции, за которые отвечает блок:

противотуманные фары, ближний свет, габаритные огни;
освещение в салоне автомобиля;
указатели поворотов;
система электрических стеклоподъемников;
работа, регулировка и обогрев боковых зеркал;
противоугонная система;
сигнализация;
блокировка дверей;
освещение багажника;
подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Почему не работает сигнал на Приоре

Звуковой сигнал устанавливается на автомобиль с целью предупреждения участников движения, о наличии Вашего транспортного средства в непосредственной близости от них при возникновении нештатных ситуаций, вызывающих беспокойство у водителя, который его подаёт. На автомобиле Lada Priora установлен тональный электровибрационный звуковой сигнал, расположенный за обрешёткой радиатора.

Электрическая схема звукового сигнала Лады Приоры довольно таки проста. Она включает в себя кнопу включения звукового сигнала, расположенную на спицах рулевого колеса. Реле звукового сигнала К8, установленного в монтажном блоке. Здесь же, пятый слева, стоит и 10 амперный предохранитель F5. Внутри корпуса звукового сигнала располагается обмотка сердечника и контакты.

Если при нажатии на кнопку звукового сигнала, не слышна его работа, то первым делом, водитель, даже не вылезая из автомобиля, открыв монтажный блок, проверяет состояние предохранителя и состояние контактов реле К8. Работу самого реле можно поверить омметром или поставить вместо него другое, зная, что оно исправное. Если наши действия в монтажном блоке ни к чему не привели, то придётся снимать облицовку радиатора, за которой, и установлен сам сигнал.

Бывают случаи, что под действием вибраций, нарушается регулировка звукового сигнала. Поэтому необходимо при помощи отвёртки покрутить регулировочный винт в ту или другую сторону, проверяя после каждой под регулировки, заработал сигнал или нет. Если после этих действий сигнал заработал, то при помощи этого винта можно подобрать ту тональность звука, которая больше радует Ваш слух.

Ещё одной неисправностью самого сигнала, может быть подгорание его контактов, находящихся внутри корпуса, хотя для устранения этого явления, там должен стоять либо конденсатор, либо сопротивление. Но всё же иногда это происходит. Учитывая не высокую сложность электрической и механической частей звукового сигнала, найти и устранить возникающие неисправности водителю вполне по силам.

Способы устранения неисправности

Если проверка выявила замыкание – деталь проще сразу заменить на новую. Чтобы восстановить нормальную проводимость на «пятаках» и исправить обрыв удерживающей обмотки в месте крепления – разберите запчасть, выпаяв клеммы, очистите медь от окисла, соберите, и протяните крепеж.

В зависимости от производителя и года выпуска, втягивающее реле бывает с разъемным корпусом (крышка силовых контактов крепится винтами) и с неразъемным (завальцована в металл корпуса). Диагностику деталей обоих типов можно провести без вскрытия, а вот с ремонтом – проблема: у «неразъемных» корпус очень трудно собрать аккуратно и легко повредить при сборке. Треснувшая крышка – непригодна для дальнейшей эксплуатации. Если у вас мало опыта тонкой работы с электромеханическими приборами – проще приобрести новое, заведомо рабочее реле.

Сигнал на приору какой лучше

Электронный функционал ВАЗ-2170 «Приора» и ее модификаций существенно выше, чем у предшествующей им десятой модели Лады, хотя назвать его революционным, или даже современным, никак нельзя. В этом смысле, «Приору» от ВАЗ 2110 отличает наличие разнообразных приборов, призванных обеспечить определенного уровня комфорт и безопасность.

К ним относятся кондиционер, подогрев и управление боковыми зеркалами, передние подушки безопасности, примитивная система ABS, а если в сравнение брать старые модификации «десяток», то еще и электро-усилитель руля. Каждая из этих электро-цепей управляется при помощи реле и защищена соответствующими предохранителями. Все они распределены и расположены в отдельных блоках.

Замена штатного звукового сигнала в случае поломки

Для начала потребуется подготовить авто к работе, поставив его на стояночный тормоз и выключив зажигание. Затем нужно поднять капот и, вооружившись ключом «на 10», отсоединить минусовую клемму с аккумуляторной батареи. Затем следует демонтировать передний бампер, что лучше осуществлять с помощником, дабы не повредить ЛКП на самом бампере и на крыльях Весты.

По завершении этого, остается отсоединить штекер с проводами от рожка сигнала. Затем можно демонтировать и сам сигнал, кронштейн которого к кузову крепится одной гайкой. Для демонтажа потребуется удлинитель, вороток и головка «на 13».

Сборка осуществляется в обратном порядке – необходимо закрепить сигнал, проинспектировать его работу, поставить с помощником бампер и затянуть клемму на АКБ Весты.

Для М-73 процесс будет выглядеть проще:

Установка программы OpenBox и редактора файлов HxD на компьютер. Подключение иммобилизаторак компьютеру через адаптер, считывается штатный код EEPROM. Код сохраняется. Открыть в редакторе файлов сохраненный код и добавить первую строку с текстом: FFFFFFFFFF. Сохранить изменения. Но такой файл можно поискать в Сети. Загрузить отредактированный код в память иммо через программу. Отключить модуль и установить в автомобиль. Отключение иммобилайзера с использованием обходчика

Самостоятельно отключить иммобилайзер на приоре проще с помощью устройства – обходчика иммобилайзера для приоры (чаще всего их производит Starline). Для этого нужно:

Найти и разобрать блок иммобилайзера в приоре. Перед отключением от сети подключить к компьютеру через переходник. Перепаять резисторный чип для доработки модуля управления блокиратором. Выполнить диагностику Eeprom и Flash, сохранить имеющиеся версии. Установить «необученную» программу на место старой. Запаять резисторный чип. Деактивировать противоугонную систему. Для этого можно поменять замок зажигания в приоре для «обновления» иммобилизатора. Просто в дальнейшем обучающий ключ иммобилайзера не будет задействован. Отключение иммобилайзера без использования обходчика

Эти способы уже описывались и они более надежны, потому что полностью меняют прошивку устройства и дают гарантию того, что иммобилизатор больше не сломается и не оставит хозяина автомобиля на морозе. Использование модуля отхода, — это, может быть, новаторский способ, но это лишь маскировка проблемы, но не ее искоренение.

Штатная сигнализация на лада приора состоит из следующих звеньев:

Блок регулирования – соединен с системой управления стеклопакетом;
Катушка связи – установлена в замке зажигания;
Главный и показательный ключи, которые оснащены зуммером и контактными клавишами;
Центральная клавиша на приборной панели;
Блок регулирования расположен по правую сторону от педали тормоза. Он имеет несколько точек подключения.

Установка гудка на приору от волги

Все автомобили имеют устройство для подачи звуковых сигналов (клаксон), но не всегда его звучание устраивает владельца. Это и является основной причиной замены штатного клаксона на альтернативные варианты (например, на звуковой сигнал от Волги). Рассмотрим эту доработку в деталях.

В настоящее время клаксоны обычно используются парами. Один с высоким тоном, другой с низким. Это обеспечивает силу и красоту звучания.

Потребуется купить:

Пару звуковых сигналов от ГАЗ 3110 (артикул для высокого тона — 22.3721, для низкого — 221.3721), примерная цена 500 рублей;
4-хконтактное реле 75.3777-10;
Колодка для реле;
Навесной предохранитель на 10-15А;
Провод одножильный;
Гофра для проводов;
Клеммы;
Скобы/кронштейны для крепления звуковых сигналов (опционально).

Установка и подключение звукового сигнала от Волги показана на примере седана Лада Веста. На других автомобилях (например, Лада Ларгус, Гранта, Калина, Приора, Нива 2121 или XRAY) все действия выполняются аналогичным образом.

Как установить сигнал Волги

Снять передний бампер (инструкция для XRAY, Весты, Гранта, Приора, Калина, Ларгус). Если было решено не снимать штатный звуковой сигнал (при необходимости можно будет вернуться к начальному варианту), тогда ищем подходящее место для установки сигналов от Волги. Чаще всего их размешают на переднем усилителе бампера (на штатные болты крепления), за решеткой радиатора или под фарами на кронштейны.

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

https://www.youtube.com/watch?v=CYA3QyS_lM0

А вас устраивает работа штатного звукового сигнала на модели LADA? Готовы ли вы устанавливать клаксон от Волги? Напомним, ранее мы рассматривали другие способы, которые позволяют сделать эксплуатацию автомобиля более комфортной. Например, установка кронштейна крышки бензобака или как сделать выкидной ключ зажигания.

источник

Лада Приора Хэтчбек «Приорка» › Бортжурнал › Давно и банально: сигналы от Волги

22.10.2011

. На второй месяц после покупки машины. В идеале каждый сигнал должен крепиться на полосу пружинистой стали, тогда будет ещё громче. Но места перед радиатором не очень много. Изначально не хотел ставить сигналы, как это делают многие, справа и слева за бампером, справа-слева от лонжеронов. Это не правильно. Звуковые волны не должны иметь препятствий на своём пути.

Поставил волговские. Пришлось чуть подпилить пластик рожков со стороны радиатора кондея, а то совсем близко были. Все силовые провода — 4мм2 (четыре квадрата) и минимальной длины, проложены в гофрах. Везде пайка, никаких обжимок. От плюсовой клеммы аккумулятора отходит провод с закрытым адаптером под ножевой предохранитель 20А. Клеммы использовал закрытого типа (в корпусах) и набил их графиткой (или Литолом, ужЕ не помню) для уменьшения окисления.

Шпильки сигналов и гайки тоже обильно промазал графиткой.

Доп.реле на шпильке крепления бачка омывателя. Прямо со шпильки взял через клемму массу для обмотки реле (85-ый контакт). 86-ой контакт реле дотянул проводом до разъёма штатного сигнала.

Закрытый адаптер под ножевой предохранитель 20А около плюсовой клеммы аккумулятора (спрятался за аккумулятором):

Так эти сигналы отработали почти 7 лет. Зимой 2017-2018 один тон начал отказывать, а потом вообще перестал работать. И вот год назад поменял их на новый комплект.

Фото отчет по снятию руля своими руками

Первым делом ознакомьтесь с материалом по снятию подушки безопасности водителя на Приоре. Затем, когда с этим справились, можно приступать далее. Отсоединяем провода питания к звуковому сигналу.

Затем одеваем головку на 24 и срываем гайку, но откручивать до конца ее пока не стоит. Прежде чем приступать к сбиванию его с вала, необходимо пометить положение руля относительно вала — можно сделать метки на руле и кожухе.

Когда гайка ослаблена, оставляем ее пока на валу. Затем берем и с обратной стороны сбиваем руль, постукивая по нему со средним усилием — с двух сторон.

Когда он собьется со шлицов, можно окончательно отворачивать гайку и снимать его с вала.

Аккуратно, продевая провода питания звукового сигнала, а также питания подушки безопасности через специальное отверстие.

И теперь руль окончательно освобождается и можно снимать его полностью с Приоры.

Если есть необходимость в замене, то выполняем ее в обратной последовательности. Разумеется, установка производится по тем меткам, которые были изначально установлены. Гайка крепления должна быть завернута с моментом от 31 до 41 Нм. Но можно взять среднее значение и закрутить ее с силой 40 Нм.

Снятие и установка звукового сигнала Лада Приора

Регулировка звукового сигнала.

На автомобили устанавливают звуковой сигнал типа 20.3721.

Схема включения звукового сигнала
1 – монтажный блок
2 – выключатель звукового сигнала
3 – звуковой сигнал
А – к основному блоку предохранителей (F3)
В – к блоку управления электронной противоугонной системой, вывод «20»
К8 – реле включения звукового сигнала

Схема включения звукового сигнала ваз 2171

Если звучание сигнала стало тише или появился хрип, можно попробовать отрегулировать сигнал регулировочным винтом.

Вам потребуется ключ «на 13».

1. Снимите передний бампер лада приора (см. «Снятие и установка переднего бампера»).

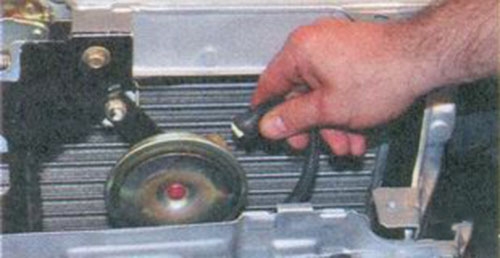

2. Отсоедините колодку жгута проводов от звукового сигнала лада приора. Проверьте контакты сигнала и колодки жгута проводов. Если они окислены, зачистите их.

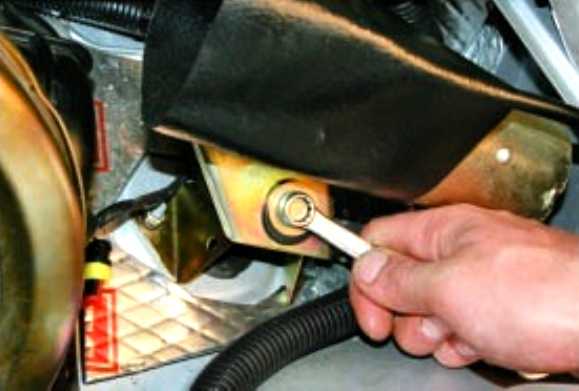

3. Отверните гайку крепления и снимите звуковой сигнал лада приора в сборе с кронштейном.

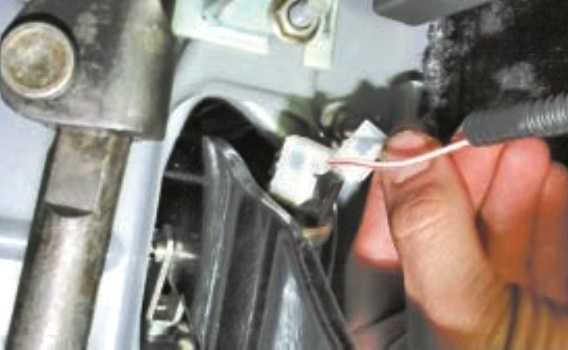

4. Если чистка контактов не дала результатов, отсоедините провод от клеммы «минус» аккумуляторной батареи и колодку жгута проводов от сигнала ваз 2172.

5. Зажмите в тиски сигнал за кронштейн. Подсоедините провода к аккумуляторной батарее и контактам звукового сигнала («минус» к верхнему контакту сигнала, «плюс» к нижнему).

6. Проворачивая (медленно) с помощью отвертки регулировочный винт, добейтесь громкого и чистого звучания сигнала ваз 2170. Если сделать это не удалось, замените сигнал.
