Печка перестала греть в дороге
Это, пожалуй, самый неблагоприятный вариант для любого водителя. Можно считать подарком судьбы, если это произошло в городе, но нередко полный отказ штатного обогревателя происходит во время дальних поездок, и в большинстве случаев это очень серьёзная поломка, которая может привести к перегреву и заклиниванию силового агрегата.
Рассмотрим основные причины, почему у ВАЗ-2101 печка внезапно перестаёт работать.
Прежде всего следует озаботиться проверкой уровня ОЖ. Если он сильно упал, или в расширительном бачке её вообще нет – вот вам и причина. Быстрое и резкое падение уровня антифриза практически сразу же скажется на работе печки – она перестанет дуть тёплым и тем более горячим воздухом, при этом стрелка температурного датчика начнёт неуклонно подниматься к красной черте.
Чтобы не ухудшить ситуацию, следует немедленно остановиться и начать искать причину утечки.
Осмотру подлежат все патрубки системы охлаждения, места их соединения с узлами СО, оба радиатора – основной и отопителя. Если проблема в потерявшем целостность шланге (от времени или по причине механического воздействия) – это плохо, но не смертельно. Обычно запасные патрубки с собой не возят. Вам повезло, если длины шланга достаточно, чтобы просто отрезать проблемное место, но вероятность именно такого расклада невелика. Что можно посоветовать? Заделать дырку подручными средствами (изолентой или скотчем). Это позволит минимизировать утечку. Остаётся только долить недостающий объём тосола и продолжить движение до ближайшей СТО, чтобы устранить неисправность.
Антифриз на трассе тоже не валяется, но на крайний случай подойдёт и вода – мотор горячий, поэтому риск её замерзания даже в самый сильный мороз практически отсутствует. Но может случиться и так, что и с водой будут проблемы. В крайнем случае, можно запихать в расширительный бачок снег – да, это негигиенично, да и таять он будет долго, но если течь устранена, лучше этот способ, чем полная остановка из-за заклинившего мотора.
Гораздо хуже, если потёк один из двух радиаторов. И если течь сильная, остаётся только один способ – постоянно доливать воду с частыми остановками, пока не доберётесь до места ремонта. Конечно, в любом случае у вас есть и альтернативный способ – вызвать эвакуатор, но чем дальше вы от дома, тем дороже он вам обойдётся. Можно вызвать друга и пробовать доехать на буксире. Но опять же, пока вы не доберётесь до гаража, придётся помёрзнуть, а когда на улице минус 25, а дорога дальняя, вряд ли такой способ можно назвать приемлемым.
Электродвигатель отопителя ВАЗ — 2101
11.5. Электродвигатель отопителя
Схема включения электродвигателя вентилятора отопителя
|
1 – генератор; |
5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя |
Детали электродвигателя отопителя отопителя
|
1 – стопорная шайба; |
4 – якорь; 5 – сухари; 6 – крышка |
Данные для проверки
| Номинальное напряжение, В |
12 |
| Номинальная мощность, Вт |
20 |
| Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10)° С, мин–1 |
3000 ± 150 |
| Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А |
4,5 |
| Малая частота вращения вала якоря с крыльчаткой, мин–1 |
2200 ± 150 |
| Потребляемая сила тока при частоте вращения якоря 2200 мин–1, не более, А |
2,7 |
Электродвигатель МЭ-255 – постоянного тока с возбуждением от постоянных магнитов.
При включении в цепь питания электродвигателя дополнительного резистора 6 вал
якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами
в кожухе вентилятора отопителя. Величина сопротивления резистора – 1,5 Ом при
20° С.
Неисправный электродвигатель рекомендуется, как правило, заменять новым. Единственно
возможный ремонт – зачистка коллектора.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Почему печка на ВАЗ 2107 плохо греет, причины:
Частая причина — недогретый двигатель.
Признаки- указатель температуры находится в белой зоне, двигатель долго прогревается. При температуре на улице -20, за 8-10 минут работы двигателя на холостом ходу, он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры).
Если температура поднялась меньше — плохо (неисправен термостат), выше хорошо. Далее, нужно проехать на 1-2 передаче, и за минут 5-8 температура должна подняться до 80 градусов (граница зеленой и белой зоны). Если двигатель не прогрелся до 80 — термостат на замену!
Воздух в системе охлаждения.
Первым делом, в расширительном бачке надо проверить уровень тосола и исправность пробки радиатора. Если пробка пробка радиатора неисправна в системе будет оставаться воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и соответственно холодный воздух в салоне.
Печка плохо дует в левую сторону
Полностью открыта нижняя заслонка, или у нее сломан фиксатор. Для полноценного обдува стекол эту заслонку необходимо прикрывать. Если она не фиксируется, можно использовать резинку, зацепив ее за ручку «подсоса», или еще куда-нибудь.

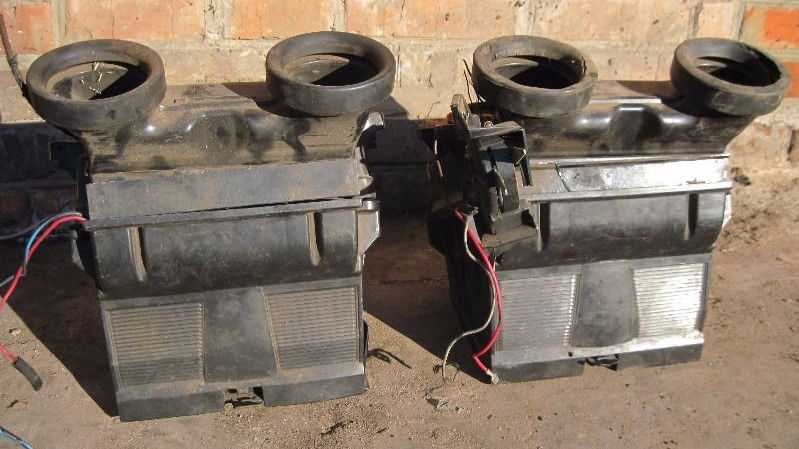

Устройство отопителя ВАЗ 2107
Устройство печки ВАЗ-2107 включает в себя такие составные элементы:
- корпус с установленными в нем заслонками;
- радиатор печки;
- вентилятор с электродвигателем;
- воздуховоды;
- механизм управления заслонками.
В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.
Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.
Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.
В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.
Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.
Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.
Неисправности печки
Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:
- заклинивание крана подачи антифриза;
- засорение радиатора;
- обрывы тросов механизма привода;
- подтеки.
Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.
Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.
Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.
Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.
Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.
К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.
Органы управления вентиляцией и отоплением салона Ваз 2101 Жигули
Схема вентиляции и отопления салона
– расположение органов управления вентиляцией и отоплением салона; – движение холодного и подогретого воздуха; – циркуляция охлаждающей жидкости.
Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха.
Вентиляция салона
Наружный воздух может поступать в салон автомобиля:
– при открытых поворотных стеклах передних дверей; – при опущенных стеклах дверей; – через дефлекторы 2, если перевести вправо верхний рычаг 10 управления крышкой люка воздухопритока; – при открытой воздухораспределительной крышке 8, если перевести вправо верхний рычаг 10.
При повороте дефлекторов изменяется направление воздушного потока. При необходимости можно увеличить количество поступающего воздуха включением электровентилятора переключателем 11 на соответствующий режим.
Предотвращение запотевания ветрового стекла
Для предохранения ветрового стекла от запотевания достаточно направить на него холодный воздух, для чего необходимо перевести вправо верхний рычаг 10, закрыть крышку 8 и повернуть дефлекторы так, чтобы струя воздуха распределялась на большую площадь ветрового стекла. Для подогрева поступающего воздуха переведите частично вправо рычаг 9, который регулирует поступление охлаждающей жидкости в радиатор отопителя.
Отопление салона
Для отопления салона автомобиля и предохранения ветрового стекла от обмерзания:
– переведите вправо рычаги 9 и 10; – включите электровентилятор отопителя; – откройте воздухораспределительную крышку 8.
Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло. Для более быстрого обогрева ветрового стекла крышку 8 закройте. Если температура окружающего воздуха очень низкая, переведите вправо рычаг 10 на часть его хода, чтобы ограничить приток холодного воздуха.
Печка попеременно дует горячим/холодным воздухом
Наиболее очевидная причина именно такой проблемы – наличие завоздушенности в магистрали системы охлаждения. Как правило, печка ВАЗ-2101 плохо греет из-за того, что воздушные пробки не дают циркулировать охлаждающей жидкости как положено, и из-за её дефицита в радиаторе отопителя периодически возникают проблемы с нагревом воздуха, подаваемого в салон.
Причины образования завоздушенности СО:
- долив тосола с несоблюдением правильной технологии;
- разгерметизация магистрали системы охлаждения (вытекающая охлаждающая жидкость замещается воздухом – законы физики);
- неисправен клапан расширительного бачка.
Если причина завоздушенности заключается в течи тосола – необходимо её обнаружить и устранить. Проблема с неисправным клапаном решается заменой пробки расширительного бачка.
В любом случае от завоздушенности нужно избавиться. Делается это стандартным способом: откручиваете крышку РБ и на прогретом до 90 градусов двигателе на протяжении 3-5 минут несколько раз почти до упора нажимайте на педаль акселератора. Хорошая прогазовка должна выгнать воздух из системы, но для получения гарантированных результатов желательно, чтобы передок машины был поднят (градиента в 15º достаточно).
Устройство печки
Конструктивно система обогрева ВАЗ-2107 состоит из нескольких элементов. Основным является радиатор – по нему циркулирует теплоноситель.
- кожух с заслонками и механизмом управления последними;
- электрический вентилятор печки;
- несколько воздуховодов;
- кран.
В устройстве рассматриваемой системы нет электроники и каких-либо сложных механизмов, что и обусловливает во многом ее надежность и простоту обслуживания.
Обогрев в 2107-й модели происходит благодаря циркуляции охлаждающей жидкости по большому контуру предназначенной для нее системы. Поступает тосол от мотора через патрубок непосредственно в радиатор печки, расположенный под приборной панелью. Интенсивность циркуляции регулирует специальный кран, подключенный тросовой тягой к рычажку, выведенному в салон.
Воздушный поток с помощью специальных рукавов распределяется по направлению к:
- центральной части салона;
- лобовому и боковым передним стеклам;
- ногам водителя и пассажиров.
В печках ВАЗ для усиления теплообмена используется и электрический вентилятор. Находится он в корпусе обогревателя и располагается непосредственно за радиатором. У этого узла есть две скорости.
Дополнительно в системе установлено три заслонки. Одна из них регулирует подачу воздуха, забираемого извне. Следующая помогает эффективнее распределять его по рукавам. Водитель может выбрать, куда направлять тепло предпочтительнее в данный момент: на лобовое или боковые стекла либо непосредственно в салон. Последняя заслонка отвечает за подачу горячего потока к ногам.
Приток уличного воздуха обеспечивают заборники, находящиеся на самом капоте. Здесь имеется специальная система, помогающая отделить от него капли воды.
Почему печка на ВАЗ 2107 плохо греет, причины:
Частая причина — недогретый двигатель.
Признаки- указатель температуры находится в белой зоне, двигатель долго прогревается. При температуре на улице -20, за 8-10 минут работы двигателя на холостом ходу, он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры).
Если температура поднялась меньше — плохо (неисправен термостат), выше хорошо. Далее, нужно проехать на 1-2 передаче, и за минут 5-8 температура должна подняться до 80 градусов (граница зеленой и белой зоны). Если двигатель не прогрелся до 80 — термостат на замену!
Воздух в системе охлаждения.
Первым делом, в расширительном бачке надо проверить уровень тосола и исправность пробки радиатора. Если пробка пробка радиатора неисправна в системе будет оставаться воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и соответственно холодный воздух в салоне.
Печка плохо дует в левую сторону
Полностью открыта нижняя заслонка, или у нее сломан фиксатор. Для полноценного обдува стекол эту заслонку необходимо прикрывать. Если она не фиксируется, можно использовать резинку, зацепив ее за ручку «подсоса», или еще куда-нибудь.
Печка дует слегка тёплым воздухом
С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.
Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.
Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.
К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.
Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:
- работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;
- откручиваем пробки основного радиатора и расширительного бачка;
- сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
- закручиваем сливную пробку;
- отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
- демонтируем термостат;
- заменяем его на заведомо работоспособный;
- производим все остальные работы в обратном порядке.
После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.
Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).
Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.
Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.
Приводим алгоритм демонтажа печки «копейки»:
в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки
Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;
вытаскиваем печной радиатор из кожуха.
Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.
Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.
Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.
При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.
Схема включения наружного освещения
2 – подкапотная лампа;3 – аккумуляторная батарея;4 – генератор;5 – выключатель света заднего хода;6 – блок предохранителей;7 – контрольная лампа наружногоосвещения в комбинации приборов;8 – лампа освещения вещевого ящика;9 – лампа освещения комбинации приборов;10 – штепсельная розетка для переносной лампы;11 – выключатель освещения приборов; 12 – выключатель наружного освещения;13 – выключатель стоп-сигнала;14 – выключатель зажигания;15 – выключатели плафонов, расположенные в стойках передних дверей;16 – выключатели плафонов, расположенные в стойках задних дверей;17 – плафоны;18 – лампа освещения багажника;19 – задние фонари;20 – фонарь освещения номерного знака;21 – фонарь света заднего хода
Неисправности печки
Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:
- заклинивание крана подачи антифриза;
- засорение радиатора;
- обрывы тросов механизма привода;
- подтеки.
Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.
Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.
https://youtube.com/watch?v=MCqSs3HlzSc
Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.
Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.
Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.
К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.
Доработка с помощью уплотнения соединений
Первый способ является самым простым, однако он не принесёт больших изменений в температурный режим салона. Он заключается в уплотнении отводов воздуха, благодаря чему воздух будет лучше поступать в салон.
Это позволит оптимально настроить потоки воздуха, и окна будут быстрее очищаться от пара и заледенения. Уплотнение всех имеющихся соединения помогает избежать лишней потери воздуха, однако теплее от этого в машине не становится.
Если вам недостаточно такой доработки, значит, пора брать быка за рога и тюнинговать всю печь. Звучит, может, и страшно, но на самом деле модернизация не так сложна, как может показаться изначально.
Вентиляция салона ВАЗ 2107
Наружный воздух может поступать в салон автомобиля:
— при опущенных стеклах дверей;
Рис. 2–3. Органы управления вентиляцией и отоплением салона: 1 — боковые сопла; 2 — регулятор притока наружнего воздуха; 3 — рычажок изменения направления потока воздуха; 4 — центральные сопла; 5 — рычаг управления краном отопителя; 6 — рычаг управления крышкой люка воздухопритока; 7 — распределительный рычаг; 8 — выключатель обогрева заднего стекла; 9 — рычаг крышки отопителя; 10 — трехпозиционный переключатель электровентилятора отопителя
— через верхние сопла на панели приборов, если переместить вправо распределительный рычаг 7 (рис. 2–3) и рычаг 6 управления крышкой люка воздухопритока;
— через боковые сопла 1 на панели приборов, если переместить вправо рычаг 6, а рычаг 7 влево;
— через отверстия кожуха отопителя, если открыть рычагом 9 крышку отопителя и переместить рычаг 6 вправо;
— через центральные сопла 4 напрямую с коробки воздухопритока при движении автомобиля, если регуляторами 2 открыть заслонки сопел (летний обдув).
Перемещением рычажка 3 в горизонтальном и вертикальном направлениях меняется направление воздушного потока из сопла.
В среднем положении рычага 7 и в правом крайнем положении рычага 6 воздух будет поступать как через верхние, так и через боковые сопла.
В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 10.

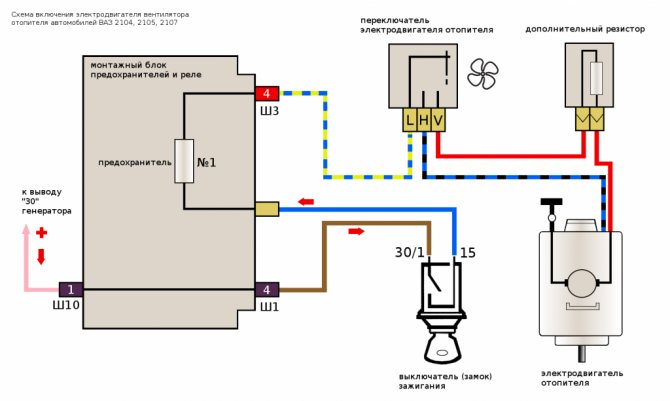

Схема включения электродвигателя отопителя 2104, 2105, 2107
На электродвигатель вентилятора отопителя (МЭ-255) автомобилей ВАЗ 2104, 2105, 2107 напряжение подается с вывода «30» генератора. Ток проходит через монтажный блок предохранителей, замок зажигания и переключатель на панели приборов. Цепь защищена предохранителем №1 (монтажный блок 15.3722).
Далее представлена электрическая схема включения электродвигателя вентилятора отопителя автомобилей ВАЗ 2104, 2105, 2107
В схеме включения электродвигателя присутствует дополнительный резистор. Он крепится двумя пружинными шайбами в кожухе вентилятора отопителя. При подаче напряжения на электродвигатель через резистор, вал электродвигателя вращается с уменьшенной частотой.
Сам электродвигатель МЭ-255 постоянного тока с возбуждением от постоянных магнитов.
Примечания и дополнения
— На автомобилях ВАЗ 2104, 2105, 2107 с монтажным блоком 40.3722 электрическую цепь электродвигателя отопителя защищает предохранитель F1.
