Ремонт и замена приборной панели ваз 2105

Панель приборов модели 2105 — снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»). 2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

3. Снимаем верхний кожух вала рулевого управления (см. «Кожухи рулевого вала — снятие и установка»).

5. Крестовой отверткой отворачиваем саморез переднего крепления вещевой полки.

6. Тем же инструментом отворачиваем саморез крепления полки с левой стороны.

7. Отворачиваем два самореза крепления полки с правой стороны.

8. Снимаем полку.

9. Тем же инструментом отворачиваем по одному саморезу нижнего крепления панели радиоприемника с левой и правой стороны.

10. Отворачиваем два самореза верхнего крепления панели.

11. Снимаем панель радиоприемника.

12. Открыв крышку, крестовой отверткой отворачиваем два самореза крепления корпуса вещевого ящика.

13. Вынимаем корпус вещевого ящика из панели приборов.

14. Короткой крестовой отверткой отворачиваем три самореза крепления вставки панели приборов (на фото показано два самореза).

15. Шлицевой отверткой поддеваем и снимаем рукоятки рычагов управления отопителем.

16. Тем же инструментом поддеваем накладку панели приборов и снимаем ее.

17. Крестовой отверткой отворачиваем два самореза крепления блока управления вентиляцией и отоплением салона.

18. Отсоединяем от плафона освещения вещевого ящика колодку проводов A и разъединяем «массовый» провод Б.

19. Потянув, снимаем рукоятку с гидрокорректора фар.

20. Торцовым ключом на 21 мм

отворачиваем гайку крепления гидрокорректора и выталкиваем его внутрь панели приборов.

21. Разъединяем колодки проводов регулятора освещения приборов.

22. Пометив провода, отсоединяем их от прикуривателя.

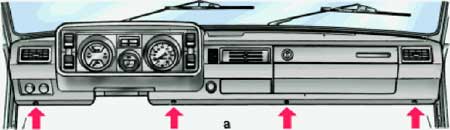

23. Крестовой отверткой отворачиваем четыре самореза нижнего крепления панели приборов к кузову (на фото показан саморез правого нижнего крепления).

24. Через отверстие для установки щитка приборов торцовым или накидным ключом на 10 мм

отворачиваем две гайки верхнего крепления панели приборов.

25. Тем же инструментом через отверстие для установки корпуса вещевого ящика отворачиваем еще две гайки верхнего крепления панели приборов и снимаем ее.

Возможные неисправности

Демонтаж и ремонт приборки может потребоваться при следующих неисправностях:

При ремонте или замене приборной щитка (панели приборов) автомобилей ВАЗ на более современную и удобную версию VDO, выполненную на светодиодах, потребуются вам схемы подключения и распиновки раъёмов Для. панелей этого редакция 2SHEMI.RU подготовила сборник полный распиновок контактов панели для популярных всех моделей этого авто.

Основными которые, обозначениями встречаются на приборной панели абсолютно автомобиля любого семейства ВАЗ, являются: спидометр, топлива датчик, тахометр и датчики для обозначения двигателя температуры.

Замена электропроводки ВАЗ 2104

При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:

• Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
• Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
• Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
• Проводка меняется на новую.

Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Видео: замена проводки, предохранителей и реле классических моделей ВАЗ

Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.

Видео: замена электропроводки в салоне и под капотом

https://youtube.com/watch?v=g6eXYa5Y_D8

Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА

Ремонт очистителя ветрового стекла

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.

Схема включения очистителя и омывателя ветрового стекла: 1 — электродвигатель омывателя ветрового стекла; 2 — моторедуктор очистителя ветрового стекла; 3 — монтажный блок; 4 — выключатель зажигания; 5 — переключатель очистителя и омывателя в трехрычажном переключателе; 6 — реле очистителя ветрового стекла.

Для проверки состояния контактов моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отверткой отворачиваем винты…

и снимаем крышку

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопро-водящие дорожки. Сломанные и изношенные элементы меняем в сборе.

Для снятия стеклоочистителя разъединяем его колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом «на 10» отворачиваем гайку крепления рычага щетки.

Ключом «на 17» стягиваем рычаг со шлицев оси.

Ключом «на 22» отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом «на 10» отворачиваем две гайки крепления очистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом «на 10» отворачиваем гайку и снимаем кривошип.

Ключом «на 10» отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шее-теоню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

.вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его вал регулировочнойшайбой.

в крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.

Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.

Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцев щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя:

перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода. В противном случае щетки стеклоочистителя не будут останавливаться в нужном положении.

Замена форсунок омывателя ветрового стекла

Вынуть форсунку, не повредив ее фиксаторы, затруднительно. Поэтому старую форсунку просто выдергиваем пассатижами, предварительно сняв шланг, надетый на ее штуцер под рамкой ветрового стекла. Удобнее эту работу выполнять в теплое время года -мягкий шланг легче снимается. Зимой, прежде чем снять (или надеть) шланг, согреваем его рукой.

Ставим новую форсунку, направив о тверс тие жиклера на с текло. Убеждаемся, что оба усика-фиксатора защелкнулись.

Придерживая форсунку, снизу надеваем на нее подводящий шланг.

Так же заменяем и вторую форсунку.

Замена электронасоса омывателя ветрового стекла

Снимаем шланг со штуцера насоса.

Снимаем наконечник провода с вывода «+» электродвигателя насоса (на крышке электродвигателя указана полярность) и наконечник провода «массы» с вывода «минус».

Повернув против часовой стрелки, вынимаем насос в сборе с электродвигателем из бачка.Устанавливаем новый электронасос в обратной последовательности.

Демонтаж приборной панели ВАЗ 2107

“Приборка” ВАЗ 2107 — комплекс индикаторов и приборов, помогающих водителю контролировать состояние автомобиля, показатели работы систем и скорость движения. Также к приборной панели можно отнести панель управления отоплением и вентиляцией «семерки».

Перед снятием приборной панели обязательно отключите клемму “массы” аккумулятора.

Дальнейшие операции производятся в такой последовательности:

• снять пластиковые ручки с рычагов управления отоплением и вентиляцией салона;
• вытащить ручку кнопки сброса суточного пробега;
• снять декоративную накладку самореза, крепящего панель приборов;
• выкрутить саморез крепления при помощи крестовой отвертки и выдвинуть панель;
• открутить рифленую гайку крепления тросика спидометра и отстыковать его;
• отсоединить шланг подвода разрежения воздуха;
• расстыковать разъемы проводов от приборов;
• вытащить приборную панель.

Совет: для удобства сборки стоит перед отсоединением разъемов промаркировать их маркером. Это самый простой тюнинг панели ВАЗ 2107, который можно выполнить.

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
2. Машина может ехать, однако электрическое оборудование функционирует некорректно.

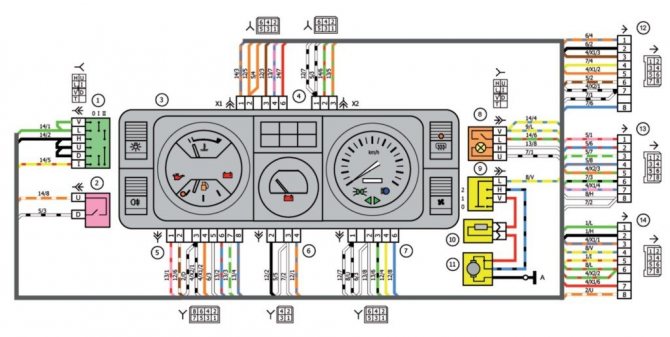

Схема подключения приборной панели для «пятерки» В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

Сколько лампочек в приборной панели ваз 2107

ГлавнаяВаз 2110Сколько лампочек в приборной панели ваз 2107

Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.

Для замены ламп необходимо разобрать панель приборов и снять щиток.

Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».

При помощи отвертки снимаем ручки управления печкой

Откручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.

Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.

Снимаем панель приборов.

Для извлечения ламп их нужно повернуть на пол оборота и вынуть.

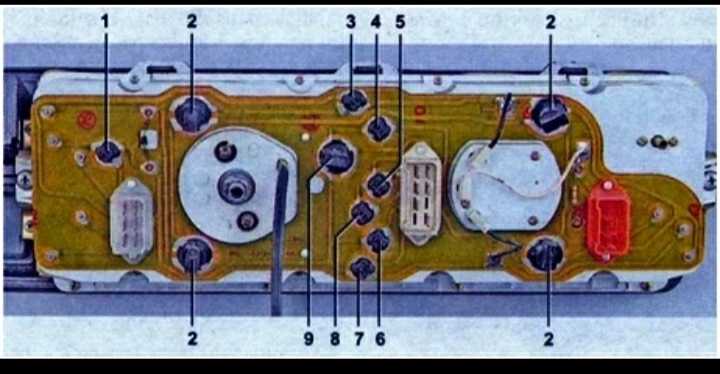

В данной приборной панели используются два типа ламп и цоколей.

Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.

1. Лампа резерва топлива
2. Лампы подсветки
3. Указатели поворотов
4. CHECK ENGINE
5. Лампа габаритных огней
6. Масло
7. Лампа стояночного тормоза
8. Дальний свет
9. Заряд аккумулятора

Я рекомендую заменить все лампы на светодиодные, благо на сегодняшний день можно подобрать любой размер, тип и цвет свечения.

ВНИМАНИЕ! Лампу контрольного заряда аккумулятора заменить на светодиодную нельзя, в противном случае не будет зарядки!

на Ваш сайт.

moepervoeavto.ru

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107.

Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107.

Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель.

Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

• Открутить гайку тросика спидометра;
• Отсоединить шлангочку от эконометра;
• Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

1. Уровня топлива;
2. Указателей поворотов;
3. Системы управления двигателем;
4. Включения габаритных огней;
5. Давления масла в двигателе;
6. Включения ручника;
7. Включения дальнего света;
8. Заряда аккумулятора.

Особенности стандартной печки

Классическая конструкция в целом не плохая, то греет она не очень хорошо

Если изучить особенности конструкции, то можно уделить внимание на то, что левый патрубок, проводящий обогрев стекла, не справляется с поставленной задачей. В зимнее время этот момент является серьезной проблемой. Смысл доработки заключается в установке дополнительного вентилятора, который будет принудительно подавать воздух

Рекомендации по выполнению работы следующие:

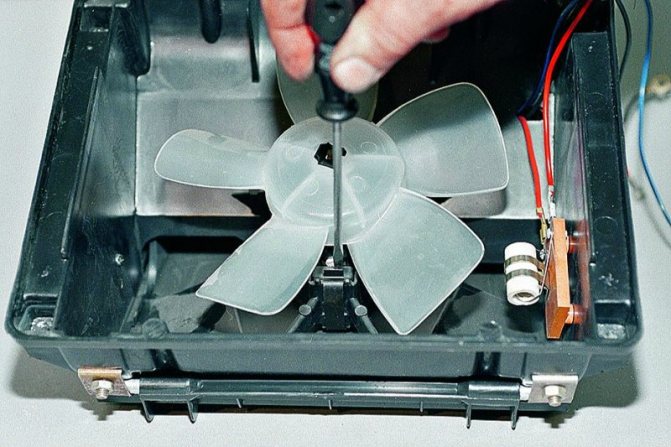

Смысл доработки заключается в установке дополнительного вентилятора, который будет принудительно подавать воздух. Рекомендации по выполнению работы следующие:

• Первый этап заключается в снятии дефлектора с патрубка. Выполнить подобную работу достаточно просто, для чего достаточно поддеть его отверткой.
• Следующий шаг заключается в установке 50-ти миллиметрового компьютерного вентилятора, который будет создавать давление в системе. Форма и размеры конструкции определяют то, что вентилятор идеально подходит для посадочной площадки.
• Для того корпус идеально подходит под вентилятор, прикладываем его и наносим разметку. После этого при помощи ножа или другого режущего материала делаем посадочное место.
• Лопасти рефлектора также следует разобрать, подпилить, а затем обратно установить.
• Если вентилятор не подходит для торпеды, то следует провести его изменение. Подрезав конструкцию можно сделать ее более компактной, после чего установка не составит труда.
• Провести подключение вентилятора следует к проводу, который отходит от печки. При выключенном зажигании электричество не подается. Кроме этого вентилятор будет включаться на момент работы печки. Таким образом можно исключить вероятность, когда вентилятор будет работать постоянно, что может негативно сказаться на длительности работы устройства.

Затем следует провести обратную сборку конструкции, после чего можно проверить работу системы.

Трудности при ремонте электрического оборудования

Самая большая проблема, которая может возникнуть при ремонтных работах у ВАЗ-2105, это несовпадение цвета проводки с той, что указана в схеме. Если автомобилю уже много лет, то, вероятнее всего, замена проводки осуществлялась много раз. Предыдущий хозяин машины вряд ли был обеспокоен тем, что цвета проводки не соответствуют цветам по схеме. Скорее всего, если автомобиль нуждался в срочном ремонте, то на него устанавливали первые попавшие под руку провода. Поэтому новому автовладельцу придется столкнуться с трудностями и выяснить, какой провод куда подключен. В этом случае можно сразу на будущее делать для себя некие корректировки при помощи фломастеров. Во время ремонта можно окрасить каждый провод в нужный цвет, этим можно сэкономить время на следующий осмотр или диагностику. Еще одна трудность при ремонте ВАЗ-2105, с которой можно столкнуться автовладельцу, это частичная замена проводки. Предыдущий владелец мог заменить лишь часть проводов, этим доставив нынешнему хозяину массу хлопот. Такая ситуация вызывает еще большую путаницу, и в данном случае будет резоннее просто заменить всю проводку.

Наиболее распространенная причина поломки ВАЗ-2105 – это поврежденная изоляция провода или отсутствие контакта. В этой ситуации необходимо при помощи специального прибора протестировать все участки проводки. Нерабочую электропроводку меняют на новую или можно заменить часть нерабочего провода. Если повреждена изоляция, то с помощью изоленты устраняют данную проблему.

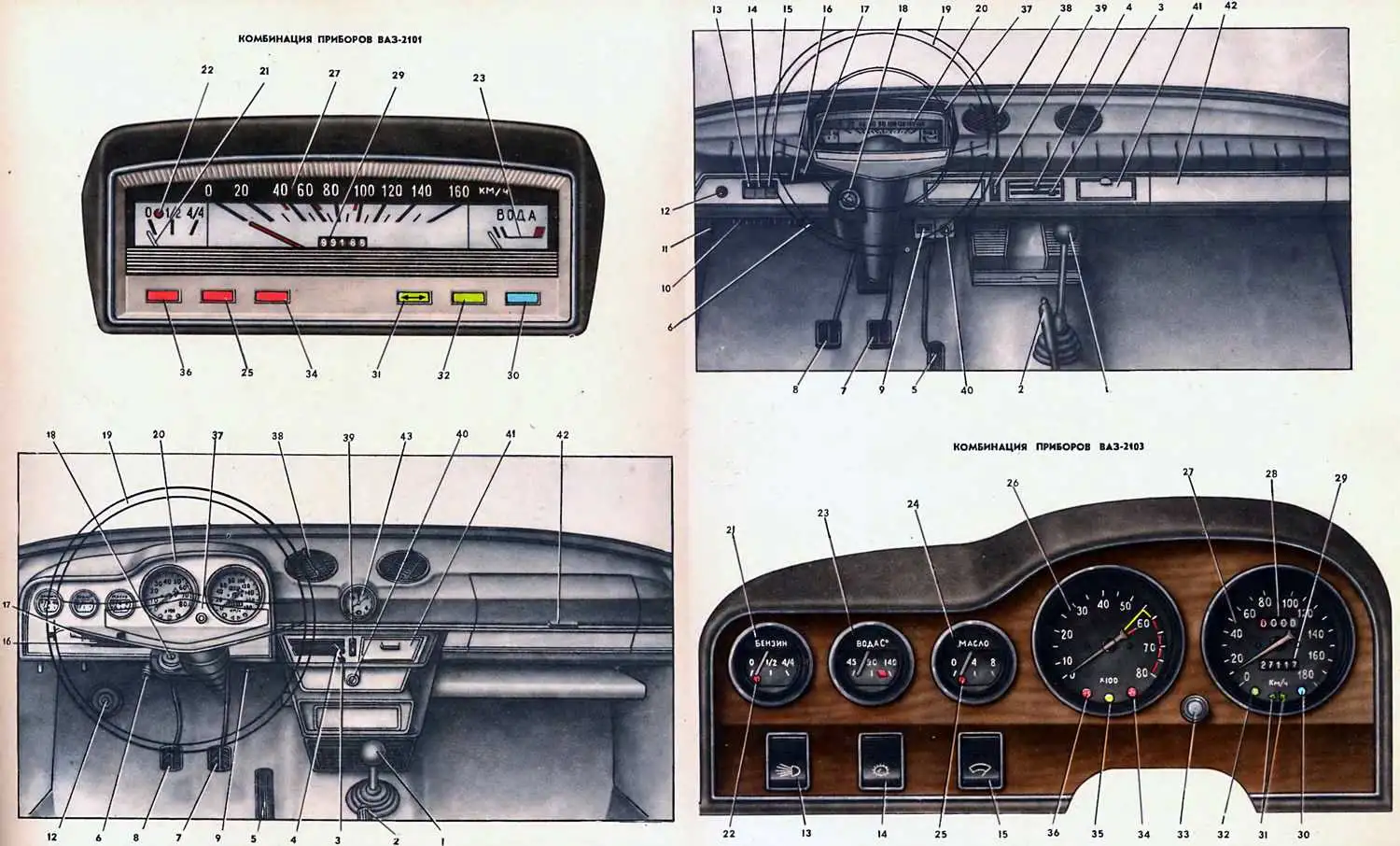

Панель приборов и органы управления ВАЗ-2107

1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и блок-фар. Находится под напряжением, если ключ в выключателе зажигания занимает положение I или III. При положении рычага:

2 — выключатель звукового сигнала. Находится под напряжением постоянно. 3 — рычаг переключателя указателей поворота. Находится под напряжением, если ключ зажигания в выключателе зажигания находится в положении I. При переводе рычага в положение «А» включаются указатели правого поворота, в положение «В» — указатели левого поворота. При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение. Эту опе-рацию можно выполнять и вручную. 4 — рычаг переключателя света фар. При нажатии на переключатель 17 наружного освещения до второго фиксированного положения и если ключ в выключателе зажигания находится при этом в положении I или III, а рычаг переключателя — в положении:

5 — боковые сопла системы вентиляции и отопления салона. 6 — гидрокорректор фар. Вращением рукоятки в зависимости от загрузки автомобиля корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта.

7 — рычаг привода замка капота двигателя. 8 — патрон подключения переносной лампы.

10 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.

11 — педаль сцепления. 12 — педаль тормоза. 13 — рычаг крышки отопителя. 14 — выключатель (реостат) освещения приборов. Находится под напряжением при включенном наружном освещении. Вращением рукоятки включается освещение приборов и регулируется их яркость. 15 — педаль акселератора. 16 — место для радиоприемника. 17 — переключатель наружного освещения. При нажатии на верхнее плечо клавиши до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака, а до второго — дополнительно ставятся под напряжение цепи фар. В вариантном исполнении устанавливается выключатель. 18 — выключатель задних противотуманных огней. Огни в задних фонарях включаются в условиях ограниченной видимости (снег, туман и т.д.) нажатием на верхнее плечо клавиши при включенном свете фар. При этом лампа в самой клавише сигнализирует о включении огней и одновременно подсвечивает клавишу. 19 — рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение необходимо нажать на кнопку в торце рукоятки рычага. В случае крайней необходимости стояночным тормозом можно пользоваться во время движения автомобиля для притормаживания, либо использовать его одновременно с рабочими тормозами. 20 — резервная контрольная лампа. В вариантном исполнении, если автомобиль укомплектован ремнями безопасности с сигнализацией о не застегнутых ремнях водителя, устанавливается контрольная лампа «Пристегните ремни». 21 — резервная контрольная лампа. На автомобиле, оборудованном системой впрыска топлива, подключается контрольная лампа «CHECK ENGINE» (проверьте двигатель). Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и не является признаком ее неисправности. 22 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на верхнее плечо клавиши при включенном зажигании. 23 — заглушка. 24 — рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач. 25 — часы. Для перевода стрелок оттяните на себя рукоятку и вращайте ее против часовой стрелки. 26 — прикуриватель. Для пользования необходимо нажать на кнопку патрона, который примерно через 15 с автоматически возвращается в исходное положение, готовый к применению. При включенном освещении приборов специальная лампа подсвечивает гнездо прикуривателя. 27 — контрольная лампа включения обогрева заднего стекла. Загорается оранжевым светом при включении обогрева заднего стекла.

28 — контрольная лампа уровня жидкости в бачке гидропривода тормозов. Лампа загорается постоянным красным светом, если уровень жидкости в бачке опустился ниже допустимого предела из-за расхода жидкости или вследствие повреждения системы. Для контроля исправности самой лампы она загорается, если поднят рычаг стояночного тормоза. 29 — пепельница. 30 — крышка вещевого ящика. Для доступа к вещевому ящику необходимо повернуть ручку замка по часовой стрелке и откинуть крышку. Если ключ в выключателе зажигания находится в положении I или III, внутренняя часть ящика подсвечивается специальным фонарем. 31 — вещевая полка.

Диагностика поломки

Как правильно проверить электроцепь авто:

1. Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
2. Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
3. Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте здесь.

Извините, в настоящее время нет доступных опросов.

Панель приборов

Приборная доска ВАЗовской «пятёрки», как в и любом другом автомобиле, является неотъемлемой частью, поскольку в ней сосредоточены устройства контроля технического состояния машины во время движения. Приборка установлена в левой части торпеды напротив рулевого колеса, что обеспечивает лёгкое считывание информации. Устройство оснащено следующими элементами:

• 4 стрелочных указателя;
• 6 индикационных лампочек;
• 1 цифровой показатель (одометр).

В приборном щитке используются такие устройства:

• cпидометр;
• блок сигнальных лампочек;
• счётчик пробега машины;
• вольтметр;
• датчик температуры охлаждающей жидкости;
• датчик уровня топлива в баке.

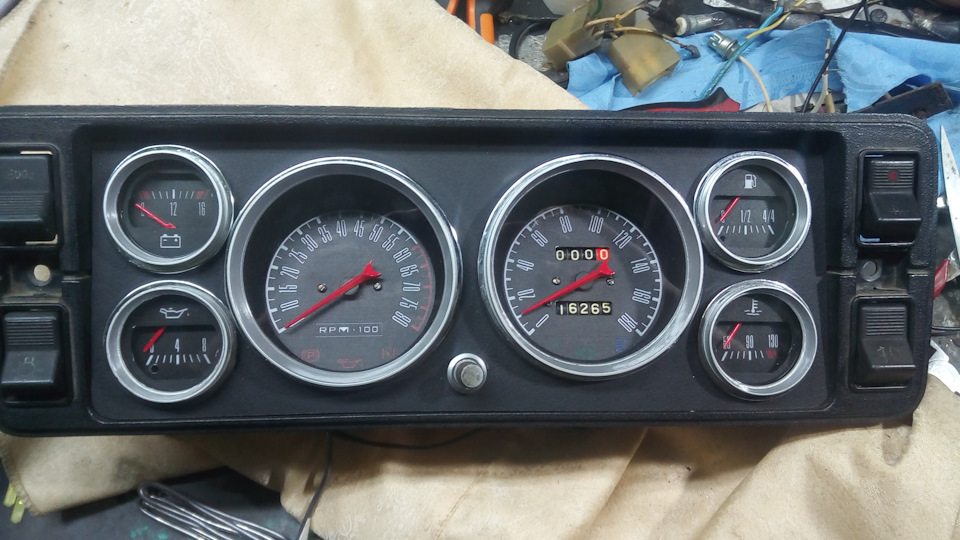

Какую приборную панель можно поставить

Приборную доску «пятёрки» можно улучшить несколькими способами:

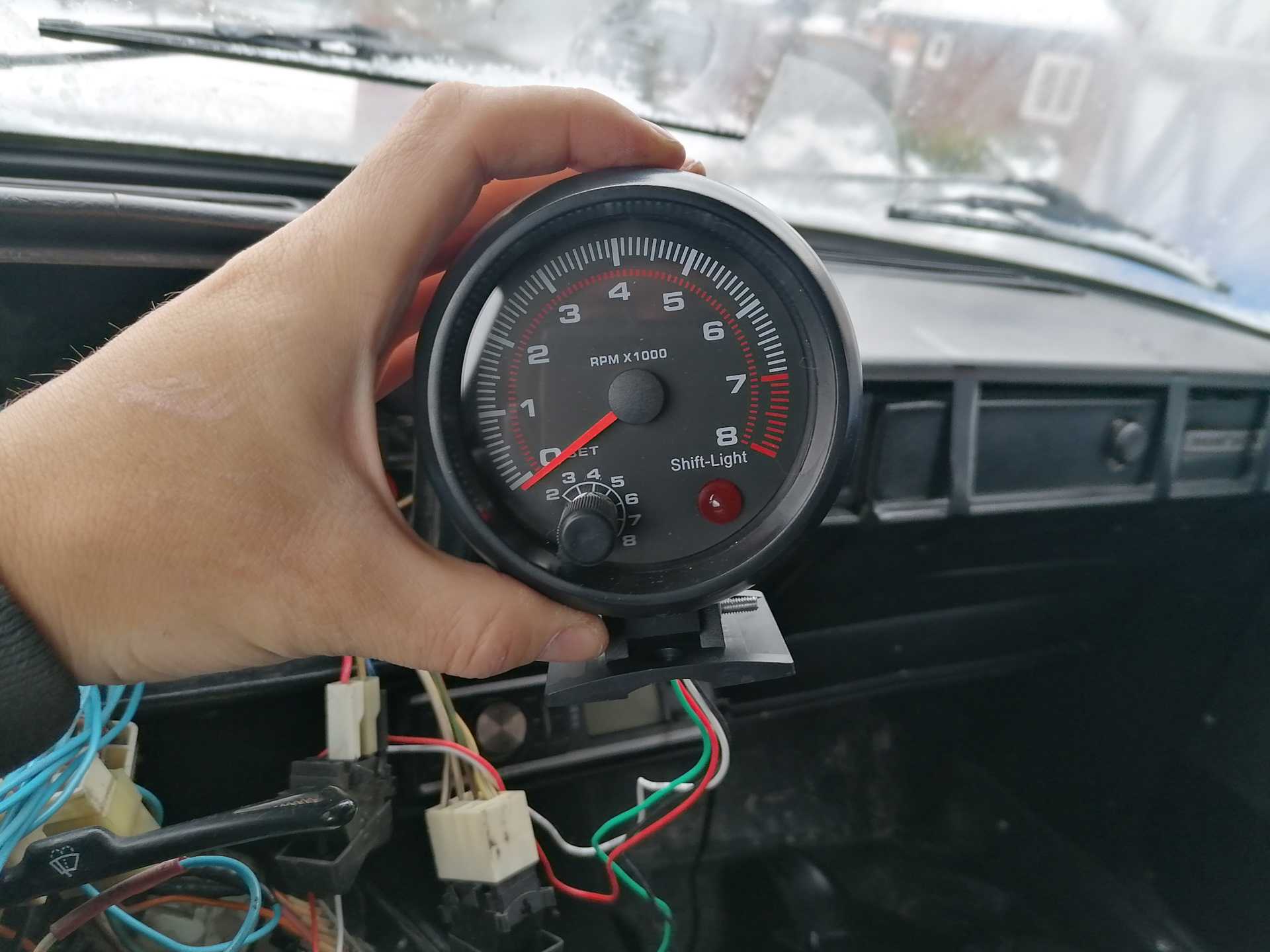

• выполнить тюнинг, используя новые элементы подсветки, шкалы и стрелки приборов;
• внедрить комбинацию приборов от другой машины;
• сделать приборку самостоятельно, установив необходимые указатели.

Видоизменить щиток путём замены можно, но только при тщательной подборке и подгонке устройства под штатную торпеду, а также после предварительной проработки схемы подключения.

От другой модели ВАЗ

Некоторые владельцы устанавливают на пятую модель «Жигулей» панель от «Калины». Изделие выглядит современно, а информация с приборов читается значительно лучше. Суть доработки сводится к установке нового щитка в штатный корпус, для чего его нужно подпилить, подрезать, скомпоновать с новым механизмом. После завершения механических работ, необходимо состыковать новую приборную панель с проводкой, проверяя работоспособность всех указателей и индикаторов.

От «Газели»

Если вам нравится комбинация приборов от «Газели», то можно выполнить и её установку. При этом нужно понимать, что придётся переделывать проводку, изготовив переходники из-за несоответствия разъёмов, а после инсталлировать изделие в штатный корпус с сопутствующими этапами подгонки и доработки.

От иномарки

Многие владельцы классических «Жигулей» в процессе тюнинга своего авто устанавливают приборную доску от иномарок. В основном для этих целей подходят изделия от автомобилей выпуска конца 1980-х — начала 1990-х годов. Одним из таковых является BMW Е30, Audi 80.

Панель приборов ваз 2105 карбюратор описание подробно

Расположение органов управления и приборов

Органы управления вентиляцией и отоплением салона

Органы управления вентиляцией и отоплением салона

1 — боковые сопла; 2 — регулятор притока наружнего воздуха; 3 — рычажок изменения направления потока воздуха; 4 — центральные сопла; 5 — рычаг управления краном отопителя; 6 — рычаг управления крышкой люка воздухопритока; 7 — распределительный рычаг; 8 — выключатель обогрева заднего стекла; 9 — рычаг крышки отопителя; 10 — трехпозиционный переключатель электровентилятора отопителя

• через верхние сопла на панели приборов, если переместить вправо распределительный рычаг 7 и рычаг 6 управления крышкой люка воздухопритока;
• через боковые сопла 1 на панели приборов, если переместить вправо рычаг 6, а рычаг 7 влево;
• через отверстия кожуха отопителя, если открыть рычагом 9 крышку отопителя и переместить рычаг 6 вправо;
• через центральные сопла 4 напрямую с коробки воздухопритока при движении автомобиля, если регуляторами 2 открыть заслонки сопел (летний обдув).

Перемещением рычажка 3 в горизонтальном и вертикальном направлениях меняется направление воздушного потока из сопла.

В среднем положении рычага 7 и в правом крайнем положении рычага 6 воздух будет поступать как через верхние, так и через боковые сопла.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 10.

Для предохранения ветрового стекла и стекол передних дверей от запотевания достаточно направить на них холодный воздух, для чего:

• закройте рычагом 9 крышку отопителя;
• переведите рычаг 6 вправо, а рычаг 7 установите в среднее положение;
• установите направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.

Если нужно немного подогреть поступающий воздух, переведите частично вправо рычаг 5 управления краном отопителя.

Для предохранения заднего стекла от запотевания включите его электрообогрев выключателем 8.

Для отопления салона автомобиля и предохранения ветрового стекла, стекол передних дверей, заднего стекла от запотевания и обмерзания:

• переведите вправо рычаги 5 и 6;
• установите в среднее положение рычаг 7;
• откройте рычагом 9 крышку отопителя;
• включите обогрев заднего стекла;
• включите при необходимости электровентилятор отопителя;
• установите направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.

Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло и стекла передних дверей. Для более быстрого прогрева только ветрового стекла крышку отопителя закройте и переведите вправо рычаг 7.

Источник

Возможные неисправности

Демонтаж и ремонт приборки может потребоваться при следующих неисправностях:

1. Не горит подсветка контрольного щитка. Следует проверить состояние проводки, контактов, исправность предохранителей.
2. Не работает ни один датчик, указатель, не зажигаются контрольные лампочки. В первую очередь следует проверить предохранитель в монтажном блоке и заменить его, если он сгорел.
3. Если стрелки указателей дергаются в разные стороны, причиной чаще всего бывает плохой контакт массы.
4. Неисправности могут быть связаны с работой самой приборной панели. Необходимо демонтировать щиток и провести диагностику.
5. Порой работоспособность приборки вызвана неисправностью прикуривателя. Приборный щиток при этом не работает или функционирует некорректно.
6. Работоспособность контрольного щитка порой пропадает после тюнинга.

Тюнинг светодиодной подсветкой

Модификации автомобиля

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

ВИС-2345. Полурамный пикап, который производило с 1995 по 2006 год ЗАО «ВАЗИНТЕРСЕРВИС» на основе модификаций ВАЗ-21053 и ВАЗ-21054.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Источник

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.

На ВАЗ 2105 тюнинг возможен в таких вариантах:

• приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
• бюджетным вариантом является подсветка приборов светодиодами разного цвета;
• более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Описание торпеды на ВАЗ 2105

Передняя панель представляет собой каркас из металла, покрытый пенополиуретаном и специальной плёнкой, смонтированный в передней части салона. Изделие содержит комбинацию приборов, панель радиоприёмника, вещевой ящик и полку, воздуховоды, рычаги и переключатели.

Какую переднюю панель можно поставить вместо штатной

Торпеда ВАЗовской «пятёрки» сегодня выглядит не очень красиво: угловатые формы, минимальное приборное оснащение, чёрный и не очень качественный отделочный материал, который со временем трескается и коробится. По этой причине немало владельцев стремятся улучшить интерьер и функциональность своего авто, устанавливая панель от других машин. На ВАЗ 2105 с некоторыми доработками можно внедрить торпеду от таких автомобилей:

• ВАЗ 2105–07;
• ВАЗ 2108–09;
• ВАЗ 2110;
• BMW 325;
• Ford Sierra;
• Opel Kadett E;
• Opel Vectra A.

Как снять торпеду

Необходимость демонтажа панели может быть обусловлена разными причинами:

Из инструментов понадобится крестовая и шлицевая отвёртка, а также ключ или головка на 10. Процесс демонтажа выполняют следующим образом:

1. Обесточиваем бортовую сеть.
2. Откручиваем винты крепления пластиковых накладок рулевого вала и снимаем их.
3. Демонтируем щиток приборов.
4. Выкручиваем крепёж и снимаем полку.

https://youtube.com/watch?v=lIos4r_sgJI
