Регулировка педали сцепления киа рио

Киа Рио 3. ПРОВЕРКА И РЕГУЛИРОВКА ХОДА ПЕДАЛИ ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин нарушения его нормальной работы (сцепление «ведет», буксует и пр.).

Вам потребуются: два ключа «на 14», линейка.

Проверьте свободный ход педали. Для этого нажмите на педаль до появления ощутимого сопротивления ее перемещению. Измеренное значение должно быть в пределах 6-13 мм.

Измерьте высоту педали, расстояние Н от площадки педали до пола должно составлять (140±5) мм. Если свободный ход педали больше, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (сцепление пробуксовывает).

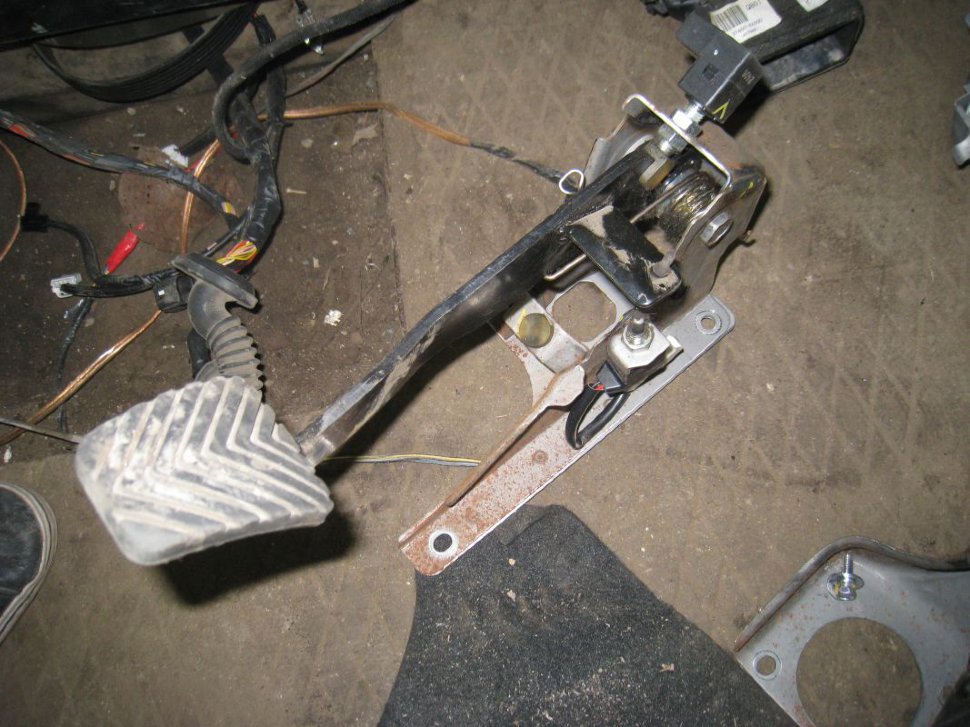

Для наглядности операции по регулировке педали привода сцепления показаны на снятой педали. Если свободный ход педали отличается от номинального значения.

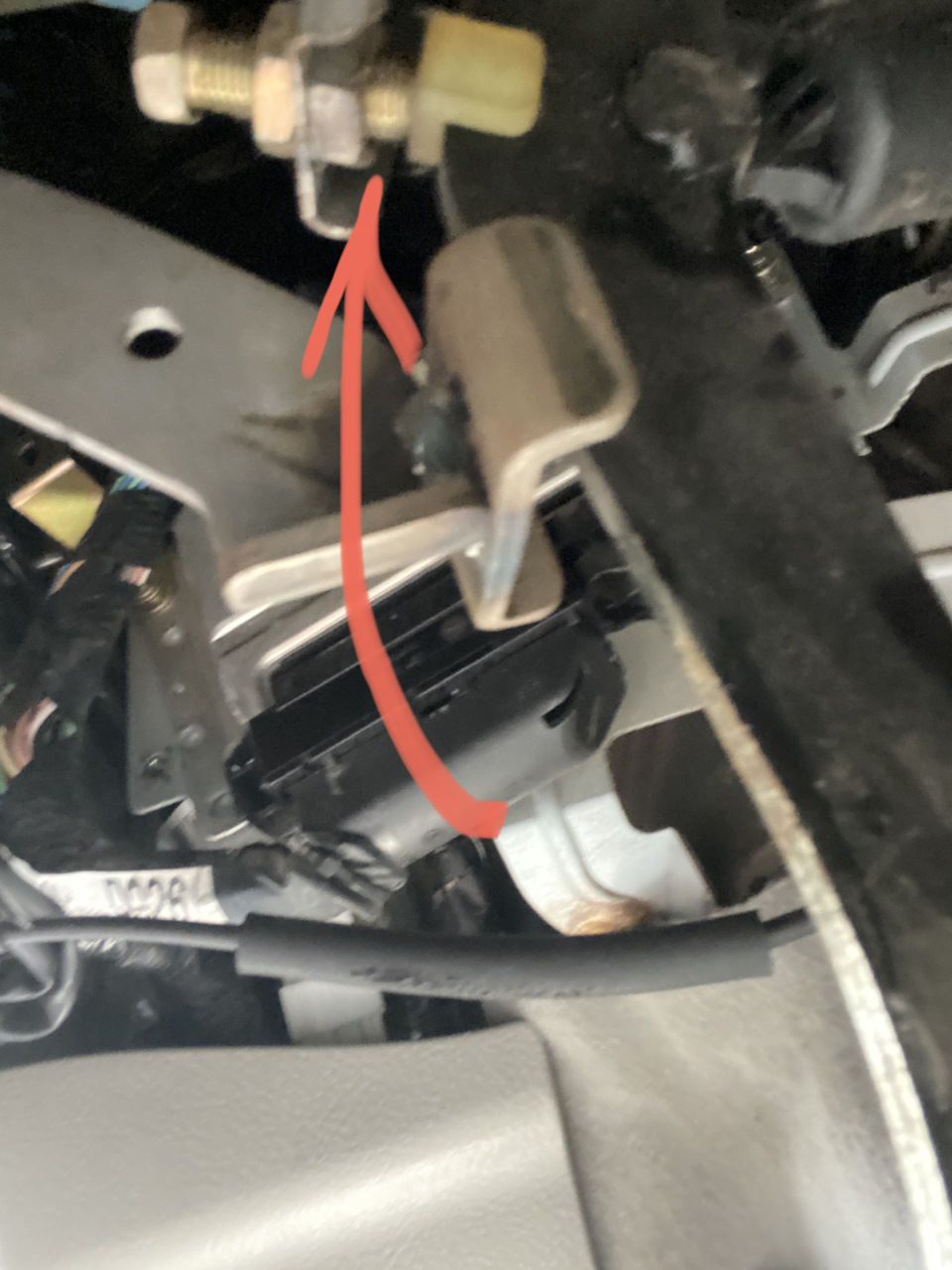

. ослабьте на педальном узле затяжку контргаек, и, изменяя положение датчика начала хода педали сцепления, добейтесь требуемого значения свободного хода. При этом должен появиться небольшой зазор между педалью сцепления и резьбой датчика начала хода педали сцепления, номинальный зазор должен составлять 0,5-1,0 мм.

Если положение педали сцепления отрегулировать не удается, прокачайте гидропривод или замените сцепление.

ПРОКАЧКА ГИДРОПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении передачи заднего хода, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода.

Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или ремонта узлов системы, связанного с разгерметизацией системы.

Вам потребуются: тормозная жидкость, шланг для прокачки, ключ «на 10», емкость для сливаемой жидкости.

1. Проверьте уровень рабочей жидкости в бачке главного тормозного цилиндра (бачок общий для обоих главных цилиндров) и при необходимости доведите его до нормы. 2. Снимите защитный колпачок с клапана рабочего цилиндра сцепления для удаления воздуха.

3. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника нажать на педаль сцепления 4 или 5 раз с интервалами 2-3 с, а затем удерживать ее нажатой. Выверните клапан на З/д оборота. Из шланга в емкость будет вытекать жидкость с пузырьками воздуха.

4. Заверните клапан и попросите отпустить педаль сцепления.

5. Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.

Во время прокачки гидропривода периодически проверяйте уровень жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм от его дна. Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять снова. 6. Заверните клапан, наденьте защитный колпачок и при необходимости долейте жидкость в бачок главного тормозного цилиндра.

Проверка и контроль

После регулировки сцепления на Kia Rio 3 необходимо проверить его работоспособность и сделать контрольные мероприятия.

Шаг 1: Проверка сцепления на холостом ходу.

После регулировки сцепления, запустите двигатель и убедитесь, что сцепление отключается/включается без проблем. Переключите коробку передач на нейтральное положение и попробуйте включить передачу. Если сцепление переключается плавно и без вибраций, то регулировка прошла успешно.

Шаг 2: Проверка сцепления в движении.

На пустом участке дороги или в безопасном месте, проехав несколько метров после включения передачи, проверьте, что сцепление не скользит и передача выключается плавно. Если вы чувствуете шумы, вибрации или замечаете, что сцепление скользит и передачи переключаются не так плавно, как ранее, возможно требуется повторная регулировка сцепления.

Шаг 3: Контрольное обслуживание.

Регулярно осматривайте сцепление на предмет износа деталей и потери эффективности. Это также может включать проверку жидкости сцепления, нуждается ли она в замене или доливе. При обнаружении проблем или изменений в работе сцепления, обратитесь к специалисту или авторизованному сервисному центру.

Следуя этим рекомендациям, вы сможете правильно регулировать сцепление на Kia Rio 3 и поддерживать его в хорошем состоянии на протяжении длительного времени.

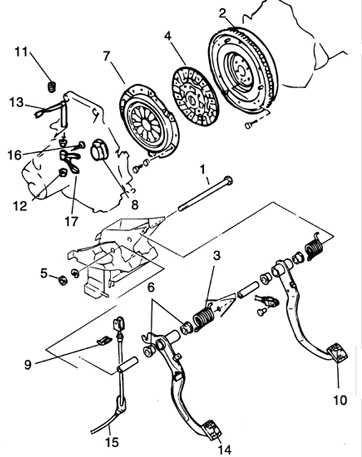

Принцип работы сцепления автомобиля Kia Rio

Принцип работы: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск закреплены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение — диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.

Когда необходима передача вращения от двигателя на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.

Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник, который перемещаясь, начинает давить на выжимные рычаги, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.

Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск. При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали сцепления и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.

Неисправности сцепления Киа Рио 3

Прежде чем детально описать процесс замены сцепления Kia Rio 3, нужно разобраться с вопросом о том, каковы основные неисправности этого узла.

К числу проблем отнесем не только неполадки с самим узлом Киа Рио 3, но и с его приводом. В качестве характерного примера можно рассмотреть ситуацию, когда на автомобиле провалилась педаль. В зависимости от варианта сцепления такая картина будет говорить о «протертой» вилке (механический вариант), или о «завоздушивании» системы (гидравлический вариант).

Перечень основных неисправностей такой:

1. изношены, замаслены или повреждены накладки на ведомом диске (если Киа Рио буксует на высоких оборотах, то это верный признак);
2. диск деформирован;
3. изношены шлицы;
4. сломаны демпферные (гасящие) пружины;
5. ослаблена или полностью вышла из строя диафрагменная пружина;
6. исчерпал ресурс выжимной подшипник;
7. изношены поверхности на маховике и нажимном диске;

8. заедает вилка.

Поломки могут быть и специфическими, главное, вовремя их заметить и поставить вопрос о замене сцепления. Что касается привода, то здесь заявляют о себе механические поломки рычажной конструкции, повреждения (обрыв) троса, или нарушение герметичности гидравлической системы, засоры, а также вышедший из строя рабочий цилиндр.

Подстройте характеристики усилия натяжения

Для правильной работы сцепления необходимо, чтобы усилие натяжения было определенным и не превышало рекомендованное значение производителем автомобиля. В случае недостаточного усилия натяжения, сцепление может проскальзывать, что приведет к износу и неэффективной работе. С другой стороны, чрезмерное усилие натяжения может привести к быстрому износу диска сцепления и повреждению других компонентов сцепления.

Для настройки усиления натяжения необходимо провести следующие шаги:

1. Отверните гайку регулировочного винта на толкателе от сцепления.
2. Закрепите снятую оттяжку сцепления.
3. Затем, поменяйте угол наклона рычага толкателя, путем установки на его конец цилиндрической опоры. Начально беруть состояние: прижимной винт отвернут, проверка фиксируется и клемы натяжения не предопределены.
4. После этого, прикрутите регулировочный болт до тех пор, пока не добьетесь указанного усилия натяжения.
5. Проверьте усилие натяжения с помощью динамометра. Оно должно соответствовать рекомендуемым значениям для Kia Rio 3.

Важно помнить:

• Регулировку усилия натяжения сцепления лучше производить на холодном двигателе.
• Не затягивайте регулировочные болты слишком сильно, чтобы избежать возможного повреждения компонентов сцепления.
• Проверяйте и подстраивайте усилие натяжения периодически, особенно после замены сцепления или других работ, связанных с его регулировкой.

Подстройка характеристик усилия натяжения сцепления на Kia Rio 3 является важным шагом в обеспечении правильной работы сцепления и длительного срока службы его компонентов. Следуя указанным выше инструкциям, вы сможете выполнить данную процедуру самостоятельно или обратиться к профессионалам для качественной регулировки сцепления автомобиля.

Регулировка приводного вала

Для регулировки приводного вала необходимы следующие инструменты:

№	Наименование
1	Гаечный ключ
2	Отвертка
3	Динамометрический ключ

Шаги регулировки приводного вала:

1. Отключите аккумулятор и поднимите автомобиль на подходящей высоте, используя домкрат и установите его на подставки.
2. Снимите правое переднее колесо и защитный кожух двигателя, чтобы получить доступ к приводному валу.
3. Проверьте состояние и крепление приводного вала. Если обнаружены какие-либо повреждения или люфт, необходимо заменить приводной вал.
4. Вращая гайку регулировочного винта на приводном валу, добейтесь оптимальной игры привода, установив заданное значение в зависимости от модели автомобиля. Используйте динамометрический ключ для контроля момента затяжки.
5. После достижения необходимой регулировки, установите защитный кожух двигателя и правое переднее колесо.
6. Опустите автомобиль и подключите аккумулятор. Проверьте работу привода на пустом ходу и в движении.

Правильная регулировка приводного вала поможет избежать проблем с приводом, повысит безопасность и комфорт владельца автомобиля. Рекомендуется проводить данную процедуру регулярно или при появлении характерных признаков износа или неисправности привода.

Регулировка сцепления киа рио 3 мкпп

Одной из ключевых систем в автомобиле является сцепление. Как и в любой другой машине, данное устройство трансмиссии на Кио Рио со временем подвергается износу, могут возникать различные поломки, требующие вмешательства.

Сцепление – это такая часть трансмиссии, главной целью которой является передача вращения двигателя к коробке передач. Грубо говоря, это система, обеспечивающая связь между двигателем и коробкой передач. Помимо этого, благодаря использованию педали сцепления можно прекращать передачу крутящего момента, когда это нужно.

Если же при использовании педали вы ощущаете колебания, то необходимо обратить внимание на диск и на его состояние. В общем, обращайте внимание на свой автомобиль и устраняйте неполадки вовремя

Регулирование системы сцепления

В некоторых ситуациях на Киа Рио 2012 оправданным считается регулировка сцепления.

Если в результате осмотра были выявлены какие-то неполадки, то необходимо выяснить их причины, а затем перейти к непосредственной регулировке.

Это сможет сделать практически каждый, ведь никакого специального оборудования или особых умений не нужно. Все, что для этого потребуется – это линейка и пара ключей на 14.

Итак, регулировка сцепления на Рио происходит по такой схеме:

• Проверяем свободный ход педали. Для того, чтобы это сделать, вам нужно нажимать на нее до тех пор, пока вы не почувствуете значительное сопротивление. В нормальном состоянии, данный параметр на Киа Рио 2012 должен находиться в рамках от 6 до 13 мм.
• Измеряем расстояние от крайне точки педали до нижней точки днища. В нормальном состоянии оно составляет приблизительно 14 см. Если этот показатель больше, то педаль будет нечеткой и неинформативной. Если же данный параметр меньше, то сцепление может полностью потерять свою функциональность.
• Регулируем сцепления. На Киа Рио 2012 для регулировки этой системы нужно немного открутить контргайки, а затем проводить регулировку датчика, который отвечает за движение педали.

Вот и все, регулировка закончена. Если же провести регулировку невозможно, или она не дает желаемых результатов, то требуется замена всей системы на Киа Рио 2012.

Как правильно заменить сцепление?

Итак, замена сцепления – это довольно простой процесс, хоть и требует затрат времени. Конструкция автомобиля Киа Рио 2012 года позволяет совершить такой ремонт самостоятельно, а займет это приблизительно 5 часов. Далее мы детально разберем, что и как нужно делать и в какой последовательности.

1. Поднять автомобиль на подъемнике;
2. Выполнять работы в яме.

Первый вариант проще, так как дает более легкий доступ к различным узлам. Однако, не у всех есть на это возможность, поэтому все можно сделать и в гараже, где хранится ваш Киа Рио 2012.

Итак, замена сцепления включает следующие этапы:

• Подготовительные работы. Необходимо демонтировать рабочий цилиндр, карданный вал и опору, стартер, а также рычаг КПП.
• Снятие датчик активация движения назад и тросик спидометра.
• Демонтаж КПП, что позволит получить доступ ко всем агрегатам.
• Отделение маховика от диска сцепления. Для этого нужно снять болты крепления, при этом обеспечив неподвижность. Таким образом, снятие диска не составит проблем, так как все крепления убраны.
• Установка нового сцепления. В рамках этого этапа нужно будет центровать сам диск. Сделать это можно путем установки фрикционного диска на первичный вал, валик закрепите к коленвалу. После этого монтируется сам диск сцепления на Киа Рио 2012.
• Установка всех деталей автомобиля, снятых на подготовительном этапе.

  Ход лапки сцепления маз

Напоследок хочется сказать, что в движении педали, система сцепления занимает всего лишь несколько сантиметров, а поэтому нет необходимости жать на нее до пола.

Для того, чтобы проверить корректность работы нового сцепления на Киа Рио 2012, нужно запустить двигатель, при этом поставить автомобиль на ровную поверхность.

Далее необходимо нажать на педаль и отпускать ее очень медленно, не нажимая на педаль акселератора. Если обороты мотора начнут изменяться, то значит, что все работает правильно.

Источник

Регулировка педали сцепления Kia Rio 3

Для наглядности операции по регулировке педали привода сцепления показаны на снятой педали.

Если свободный ход педали отличается от номинального значения.

Если положение педали сцепления отрегулировать не удается, прокачайте гидропривод или замените сцепление.

Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска МКПП, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).

Источник

Механизм

На всех автомобилях, как и на Киа Рио 2 поколения, есть сцепление, необходимое для соединения КП с двигателем и передачи вращения на коробку. Несмотря на простоту устройства, оно подвергается износу, поэтому требуется иногда ремонтировать сцепление на Кia Rio. На самом деле, система подразумевает под собой несколько механизмов и устройств, образующих один агрегат, называющийся “сцепление”.

Чтобы определить, в чем именно неполадка, требуется следить за автомобилем и прислушиваться к каждому непривычному звуку. О поломке говорят не только шумы, но и поведение машины. К примеру, если во время нажатия на педаль она колеблется, то требуется присмотреться к диску. Но есть ряд звуков, которые позволяют определить поломку самостоятельно

Важно прислушиваться не к самим шорохам и постукиваниям, а запоминать момент их возникновения. Если шум раздается при нажатии на педаль, то в негодность пришел выжимной подшипник

Устранить проблему помогает простая замена. А звуки, раздающиеся при большой скорости, сигнализируют о неполадках в креплениях системы. Все остальные шумы возникают из-за диска сцепления. Справиться с подобной напастью поможет замена сцепления.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Виды и периодичность технического обслуживания сцепления автомобиля Kia Rio

При плановом техническом осмотре (через 15 000 км. пробега) необходимо проверить герметичность привода, целостность оттяжных пружин педали сцепления и рычага вала вилки выключения сцепления, проверить уровень жидкости в бачке главного цилиндра привода сцепления, при необходимости долить жидкость.

За каждые 30 тыс. км пробега или через два года заменить жидкость в системе гидропривода сцепления

За каждые 60 тыс. км пробега отрегулировать свободный ход толкателя поршня главного цилиндра привода и свободный ход рычага вала вилки выключения сцепления и смазать подшипники муфты выключения сцепления и вала вилки выключения сцепления.

Процесс осмотра и замены сцепления

Для того чтобы разобрать, осмотреть на наличие неисправностей, и заменить сцепление без посещения автосервиса, понадобится помощник и до 6-7 часов свободного времени. Всю процедуру можно провести в гаражных условиях. Необходимо наличие «ямы» или подъёмных механизмов.

Необходимый инструмент

• Ключи с набором головок;
• отвёртки;
• запасные конструкционные части сцепления;
• сальник первичного вала КПП;
• краска;
• штангенциркуль;
• молибденовая смазка;
• перчатки.

Демонтаж и замена сцепления на Киа Рио

Давайте рассмотрим подробнее некоторые манипуляции с механизмом сцепления, указанные в таблицах выше.

Для получения доступа к сцеплению, первым делом, необходимо демонтировать КПП.

Для того чтобы отсоединить нажимной и ведомый диски от маховика, нужно открутить шесть болтов, скрепляющих конструкцию воедино.

Чтобы маховик не прокручивался, можно вставить между зубьями отвёртку.

Выкручивание болтов лучше осуществлять постепенно: по два оборота на болт с переходом по кругу от одного к другому.

В процессе снятия поддерживайте ведомый диск от падения.

Теперь, необходимо провести тщательный визуальный контроль различных элементов сцепления.

Осмотрите ведомый диск и поверхность фрикционных накладок на предмет отсутствия трещин и общего износа.

Проверьте заклёпки. Утопление их головок не допускается менее 0,3 мм, при этом, не должно чувствоваться ослабление заклёпочных соединений. Подтверждение любого из этих признаков – прямая дорога к замене.

Обратите внимание на масляные подтёки на поверхности фрикционных накладок. Если заметили следы, необходимо проверить сальник первичного вала КПП и, при необходимости, заменить и его

Теперь, проверьте демпферные пружины ведомого диска. Для этого, постарайтесь рукой произвести их перемещение в гнёздах ступицы. При ослаблении пружин или их полной поломке – замените его.

Помимо этого, проверьте ведомый диск на «биение». При величине «биения» более 0,5 мм, замена так же необходима.

Следует провести осмотр поверхностей трения нажимного диска и маховика. Они подлежат замене, если были обнаружены глубокие царапины, риски, следы перегрева и сильного износа.

На диафрагменной пружине так же должны отсутствовать любые трещины и деформации. Места, в которых лепестки пружины контактируют с подшипником выключения сцепления, могут иметь износ не более 0,8 мм.

Не допускаются деформации и изменения геометрии соединительных звеньев кожуха и диска, а так же трещины и следы износа на опорных кольцах нажимной пружины.

Когда осмотр и замеры произведены, а части, непригодные для дальнейшей эксплуатации, заменены на новые, можно проводить сборку. Однако, прежде всего, необходимо оценить легкость перемещения ведомого диска по шлицам первичного вала КПП. В случае заедания, следует выявить его причины и устранить их.

Затем, нанести молибденовую смазку на шлицы ступицы ведомого диска.

Во время установки узла, для начала нужно провести установку ведомого диска, используя для этого оправку. Установить кожух, совмещая оставленные краской метки.

Не забудьте, чтобы выступающая часть ступицы ведомого диска «смотрела» в сторону диафрагменной пружины кожуха.

Останется только затянуть болты. Равномерно затягивайте их, по одному обороту на каждый. Затягивание желательно проводить по кругу, чередуя диаметрально-противоположные друг другу болты.

Теперь можно снять оправку, установить на место КПП и проверить работу сцепления.

Пошаговый алгоритм замены

Процедура выполняется в несколько этапов. Первый шаг — демонтаж аккумулятора. Для этого надо сделать следующее:

1. Заглушить автомобиль и открыть капот.
2. Ослабить болты на наконечниках ключом на 10 мм.
3. Сжать фиксаторы на плюсовой клемме и убрать защитную крышку.
4. Снять прижимную планку, удалив крепежи ключом на 12 мм.
5. Извлечь аккумулятор.

Болты установочного бокса тоже можно открутить. Главное – потом при обратной установке АКБ не спутать полярность и не забыть нанести смазку.

Второй шаг— удаление воздушного фильтра:

• Убрать фиксаторы на вентиляционной трубе.
• Оттянуть хомут и удалить шланг.

Такую же процедуру сделать в дроссельном узле. Затем убрать рукава, открутить крепежи. После этого достать фильтр.

Третий шаг — демонтаж главного блока двигателя:

• Поднять закрепленную скобу.
• Отсоединить проводку.
• Снять все крепежи по периметру ЭБУ.
• Извлечь блок.

Четвертый шаг — удаление тросов и проводки с коробки передач:

• Отключить колодку от выключателя заднего света, отжав жгут проводки.
• Вытащить осевой шплинт с рычага, для этого его надо поддеть отверткой.
• Убрать шайбу.
• Аналогичную провести процедуру с тросиками, датчиками коленвала и скорости.

Пятый шаг — разборка стартера:

• Отсоединить колодку от тягового реле.
• Открутить крепеж под защитным колпачком.
• Убрать силовой провод от места контакта.
• Снять болты с держателя и отодвинуть его.
• Удалить оставшиеся крепежи вместе со стартером.

Шестой шаг — демонтаж привода:

• Снять колесный датчик, контролирующий вращение.
• Убрать наконечник тяги с поворотного кулака.
• Отодвинуть в бок стойку подвески.
• Вытащить наружный шрус с 2 сторон (при помощи лопатки).

Седьмой шаг — извлечение МКПП:

• Поставить поддержку под трансмиссию и силовую установку.
• Открутить все болты сверху и снизу на кронштейне подвески.
• Аккуратно убрать заднюю стойку двигателя.
• Снять механическую коробку передач.

Восьмой шаг — удаление деталей маховика мотора:

• Отметить маркером расположение нажимного диска для сохранения балансировки, если понадобится его поставить обратно.
• Открутить поэтапно крепежи на корзине, придерживая маховик монтажной лопаткой.
• Извлечь детали из-под ведомого диска.

Девятый шаг — снятие прижимного подшипника сцепления:

• Поддеть пружинный фиксатор на шаровой опоре отверткой.
• Вытащить вилку из пазов муфты.
• Переместить подшипник по направляющей втулке.

После каждого шага тщательно осмотреть детали на наличие износа или повреждений. Неисправные запчасти заменить на новые. Убедиться, что ведомый диск хорошо двигается по шлицам и не заедает (предварительно надо нанести тугоплавкую смазку). Затем можно производить сборку в обратном порядке с 9 по 1 пункт.

Как настроить сцепление киа рио 2

Страница 1 из 2

1

2

>

Да ты дерзок, как я погляжу. Разрешите доложить.

Мож лучше засунешь свое личико под руль и поведаешь окружающим чего там регулируется, надеюсь в паре гаек разберешься.

К сожалению не могу тебе помочь, нету у меня на рио пендаля сцепы Хош про другие авто расскажу, в основном бывают конструкции со «свободным» выжимным подшипником- этим люфт в приводе нужен, но встречаются машины и с конструкцией «поджатого» выжимного, коий вращается все время- у этих люфт не предусмотрен.

На Рио с МКПП ,насколько я понимаю конструкция сцепы со свободным выжимным, посему люфт в приводе должен быть и иметь регулировку.

Сообщение от Roman1975 Да ты дерзок, как я погляжу. Разрешите доложить.

Мож лучше засунешь свое личико под руль и.

ща звонил дилерам в киа и хендай.Оба сказали регулировок момента схватывания нет.А под педалью регулируется высота педали

Как настроить сцепление на Киа Рио 3 1.6 механика: пошаговая инструкция

Шаг 1: Подготовка автомобиля

Убедитесь, что автомобиль находится на плоской и устойчивой поверхности. Для безопасности закрепите автомобиль с помощью стояночного тормоза и установите противопрокатные клинья под задние колеса.

Шаг 2: Проверка хода сцепления

Сядьте в автомобиль и включите двигатель. Убедитесь, что рычаг переключения передач находится в нейтральном положении. Отпустите сцепление и проверьте, свободно ли оно перемещается вниз при нажатии.

Шаг 3: Настройка механизма сцепления

Для настройки сцепления необходимо открутить гайку, которая находится на вилке сцепления. После этого потяните сцепление рукой вверх до упора и затяните гайку так, чтобы она касалась вилки.

Шаг 4: Проверка настройки сцепления

Включите педаль сцепления и убедитесь, что она перемещается свободно и плавно. Затем включите первую передачу и плавно отпустите сцепление, чтобы автомобиль начал движение. Проверьте, что движение начинается без каких-либо проблем или затруднений.

Шаг 5: Финальная настройка

Если сцепление не функционирует должным образом, повторите процесс настройки. Открутите гайку на вилке сцепления, потяните сцепление вверх и затяните гайку.

Замечание: Если вы не уверены в своих навыках или не имеете опыта работы с автомобилями, рекомендуется обратиться за помощью к квалифицированному автомеханику.

После завершения настройки сцепления убедитесь в его правильной работе, сделайте тестовую поездку на безопасной территории и в случае необходимости повторите процесс настройки.

Признаки поломки сцепления

1. Коробка передач;

2. Подшипник выключения сцепления;

3. Вилка выключения сцепления;

4. Нажимной диск;

5. Ведомый диск;

6. Болт , 15-20 н*м;

7. Болт 6-8 н*м

Сцепление Киа Рио 3 может не полностью выключаться (говорят о том, что его «ведет»). Характерный признак в данном случае — хруст кареток синхронизаторов, вызванный неразомкнутыми дисками (ведущим и ведомым). Коробка переключения передач в случае такой поломки может быстро выйти из строя.

Еще один характерный признак – это пробуксовка, т.е. неполное включение. Когда диски сходятся не до конца, водитель может почувствовать запах горящих накладок (напоминает жженую резину). Резкое увеличение оборотов двигателя на Киа Рио 3 поколения, затяжной подъем в гору – вот ситуации, когда сцепление демонстрирует эффект пробуксовки. Повысившиеся обороты мотора при отсутствии динамических изменений также свидетельствуют о явлении буксующего сцепления.

1 – подшипник выключения сцепления;

2 – трос привода сцепления;

3 – отжимной рычаг;

4 – вилка выключения сцепления;

5 – педаль сцепления;

6 – диск сцепления;

7 – картер сцепления.

Вибрации, рывки в работе узла, а также посторонние звуки указывают на неисправность. С такими признаками, нужно обратиться в сервис для проведения внепланового обслуживания автомобиля. Еще одним примечательным признаком будет тугое сцепление Kia Rio 3. Речь идет о том, что работа педалью становится непривычной, водителю нужно прилагать значительное усилие, чтобы выжать ее. Причин может быть несколько, но чаще всего поломка кроется в корзине, рабочем цилиндре или в гидравлической системе привода (утечка жидкости).

Подведем итоги

После сборки производим проверочные действия. Заводим мотор, осуществляем выжим педали, и, если переключение ступеней трансмиссионного агрегата происходит без посторонних звуков и затруднений, то работа исполнена верно. Теперь вы ознакомились с тем, как осуществляется замена сцепления, а также выяснили, как прокачать сцепление в автомобиле Киа Рио 3 и также для версии Киа Рио 2.

1. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

Свободный ход педали: 9–15 мм

Зазор А: 1,5–2,5 мм

Расстояние от передней поверхности педали до коврового покрытия: 83,2 мм

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется регулировка педали сцепления Киа Рио, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как регулировка педали сцепления Киа Рио имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Проверьте свободный ход педали. Для этого нажмите на педаль до появления ощутимого сопротивления ее перемещению. Измеренное значение должно быть в пределах 6-13мм.

Если свободный ход педали отличается от номинального значения.

. ослабьте на педальном узле затяжку контргаек, и, изменяя положение датчика начала хода педали сцепления, добейтесь требуемого значения свободного хода.

При этом должен появиться небольшой зазор между педалью сцепления и резьбой датчика начала хода педали сцепления, номинальный зазор должен составлять 0,5-1,0 мм.

Если положение педали сцепления отрегулировать не удается, прокачайте гидропривод или замените сцепление.

Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска МКПП, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).
