Передняя подвеска уаз патриот: схема с описанием неисправности и ремонт

Регулировка заднего моста УАЗ Патриот

Регулировка заднего моста в УАЗ Патриот начинается с тщательного осмотра и разборки конструкции. Таким образом, чтобы увидеть неисправность, заменить и отрегулировать, необходимо выполнить пошагово следующие действия:

Картер или редуктор можно полностью снять или частично разобрать, тем самым упростив дальнейшие манипуляции с ремонтом и регулировкой. Разобранные детали, желательно, промыть и очистить от пыли. После очистки проявляются основные дефекты деталей. Часто встречаются сломанные или сточенные зубья. Детали в таком случае нужно заменить или сточить так, чтобы они снова стали острыми.
Перед сборкой и регулировкой необходимо замерить расстояние между ведущей звездой и регулировочным кольцом.
Теперь нужно зачистить поверхности и установить подшипники в положенные места, затем поставить оставшиеся детали и закрутить старые гайки.
Отмерить необходимую толщину регулировочного кольца, ее установить на вал, после — на картер.
Поставить оставшиеся детали, закрутить.
Установить дифференциал с помощью динамометра (показатель — 6,9 кгс).
Соединить корпус картера с дифференциалом.
С помощью гайки ведомой звезды выставить зазор в 0,1 мм.
Завершить регулировку, закрепив стопорные пластины.

Замена заднего моста УАЗ Патриот происходит таким же образом.

Задний мост автомобиля представляет собой необходимую часть машины, которая отправляет нужные импульсы крутящему моменту и участвует в процессе переключения скоростей. Крылов Вениамин, инженер-механик, утверждает, что необходимо следить за качественным выполнением работы задней оси и временами проводить технические работы над ней самостоятельно или прибегать к помощи опытных мастеров. В противном случае пренебрежение техническим состоянием заднего колеса может привести к глобальным поломкам или авариям.

Подробная схема с описанием передней подвески УАЗ Патриот

Передняя подвеска автомобиля УАЗ Патриот состоит из следующих деталей:

Схема передней подвески автомобиля УАЗ Патриот

Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги стабилизатора поперечной устойчивости; 9 – продольная штанга передней подвески; 10 – штанга стабилизатора поперечной устойчивости; 11 – муфта отключения колеса; 12 – передняя ступица; 13 – поворотный кулак

Передняя подвеска автомобиля UAZ Patriot (рис. 7.1) зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.

Продольные штанги и поперечная тяга — это направляющие элементы передней подвески, которые обеспечивают правильную фиксацию переднего моста, что, в свою очередь, влияет на управляемость, устойчивость и тормозные качества автомобиля.

Продольные штанги соединены с передним мостом с помощью неразборных резинометаллических шарниров (сайлентблоков) и кронштейнов, а с рамой посредством кронштейна через резиновые шарниры. Максимальный ход подвески вверх ограничен резиновым буфером. Для гашения колебаний подвески автомобиля предназначены два телескопических амортизатора, которые служат также для ограничения хода подвески вниз.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

шаровые шкворни с обеих сторон;
2 продольные штанги и 1 поперечную;
витые пружины на опорах с буфером сжатия сверху;
гидравлические телескопические амортизаторы с втулками крепления;
стабилизатор поперечной устойчивости, зафиксированный стремянками;
ступицы и поворотные кулаки.

Рекомендуем почитать здесь: ремонт поворотного кулака уаз

Фиксацию переднего моста УАЗ Патриот обеспечивают реактивные штанги – поперечная и 2 продольные. Одним концом они крепятся к раме, другим – к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин – 470 мм, сжатых – 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Полезный материал здесь: замена ступичного подшипника уаз патриот передний мост

Читайте про лифт подвески УАЗ Патриот

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

Снимают площадку, кронштейн, подушку.
Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

нарушена плавность хода, подвеска пробивает;
кузов перекошен или видно разницу при осадке;
витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

Конструктивные особенности

Конструкторы разработали для Патриота пружинную переднюю схему подвески зависимого типа.

Вас может заинтересовать: отличие военных мостов уаз от гражданских

Вертикальные колебания гасятся амортизаторами и пружинами. Перемещение подвески вверх ограничивается буфером сжатия, который одновременно служит дополнительным упругим подрессорником.

Плюсы такого варианта подвески:

простая конструкция;
устойчивость на дороге;
способность легко преодолевать препятствия;
не меняются колея и клиренс при движении.

Внедорожник должен иметь крепкую и надежную ходовую часть, и эти качества обеспечиваются устройством зависимой подвески.

Диагностика передней подвески УАЗ Патриот

Со временем передняя подвеска изнашивается и требует ремонта, в результате во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять.

Для проверки исправности подвески необходимо проделать следующие действия:

Проверяется исправность шарниров или резинометалических уплотнителей, они как правило в первую очередь выходят из строя,
Проверяются рычаги подвески на наличие различных неисправностей в виде сколов и трещин,
Визуально осматриваются амортизаторы в каком состоянии они находятся, особенно проверяется состояние втулок.

На фото ниже можно видеть конструктивную схему подвески:

За счет того что передние колеса отвечают за управление, передняя пневмоподвеска на УАЗ Патриот имеет более сложную конструкцию в отличии от задней, поэтому очень важно следить за ее состоянием и периодически производить проверку в виде внешнего осмотра, и в случае необходимости как можно скорей устранять появившуюся неисправность

Замена подшипника передней ступицы УАЗ Патриот

Сложно себе вообразить автомобиль без колес. С того момента, когда были придуманы колеса в дополнении они монтировались со специальными подшипниками, получившими названия ступичные. Внедорожник УАЗ Патриот не является исключением и также имеет в конструкции передней и задней ступицы подшипники. Именно об этих изделиях для УАЗа Патриот и поведает данный материал.

Назначение подшипника

Коротко определимся с назначением данного рода изделия. Итак, назначением переднего и заднего ступичных подшипников является обеспечение ровного вращения всех четырех колес вокруг своей оси. Эти устройства в настоящие дни выпускаются разного вида, типа и назначения. Стоит только отметить, что устройство передней ступицы имеет существенное отличие от заднего по размерам.

Эти изделия испытывают колоссальные нагрузки, в результате чего при малейшем сбое происходит их разрушение

В этот момент важно вовремя заметить поломку и предотвратить ее, осуществив замену

Если при движении слышатся посторонние шумы при вращении колес или во время регулирования не удается достичь номинального зазора, тогда выход только один — замена изделий. Рассмотрим, как осуществляется замена переднего подшипника и заднего манжета на УАЗ Патриот.

Замена переднего подшипника и сальника

Замена переднего подшипника внедорожника УАЗ Патриот осуществляется с помощью следующего инструмента:

специальный ключ-съемник для внутренних стопорных колец;
отвертка «минус»;
молоток;
зубило.

Замена изделия не является трудоемкой, важно соблюдать такую последовательность действий (пропускаем процесс снятия переднего колеса):

Извлекается ступица в сборе с оси.
Извлекается внутреннее кольцо наружного устройства.
Осуществляется извлечение сальника, который необходимо по завершении работ заменить на новый. Сальник можно извлекать с помощью отвертки.
Извлекается упорная шайба сальника.
Аналогично извлекается внутреннее кольцо внутреннего подшипника.
После извлечения изношенного изделия необходимо полностью промыть ступицу в керосине. Обязательно замена подшипников осуществляется парно и вместе с наружными кольцами. Поэтому…
Выпрессовывается наружное кольцо из ступицы с помощью бородка и молотка.
Извлекается кольцо. Используя ключ-съемник, осуществляется сжатие усиков стопорного кольца (наружного и внутреннего) и его извлечение.
Выпрессовывается кольцо наружного подшипника и после этого производится установка всех новых деталей в порядке обратном снятию.

Перед установкой не забудьте о смазке Литол-24. Смазка — это важная деталь, от которой зависит продолжительность функционирования изделия.

По завершении работ не забудьте произвести регулировку изделия.

Замена заднего сальника

Замена подшипника задней ступицы имеет аналогичный процесс, поэтому уделим внимание тому, как заменить сальник заднего моста. Смазка обязательно должна обновляться каждые 30-60 тыс

км, поэтому не поленитесь снять ступицу заднего моста и заполнить ее смазочным материалом. Для замены сальника заднего моста УАЗ Патриот необходимо выполнить следующие мероприятия:

Смазка обязательно должна обновляться каждые 30-60 тыс. км, поэтому не поленитесь снять ступицу заднего моста и заполнить ее смазочным материалом. Для замены сальника заднего моста УАЗ Патриот необходимо выполнить следующие мероприятия:

Используя специальный ключ, осуществляется отвинчивание контргайки.
Извлекается замочная шайба и вывинчивается гайка подшипников, используя спец-ключ с головкой на «62».
Теперь нужно потянуть на себя ступицу в комплекте с тормозным барабаном и т.д.
Извлекаются подшипники, сальники и стопорные кольца, после чего осуществляется промывка внутренней части ступицы заднего моста.
Далее осуществляется смазка всех элементов и установка в последовательности обратной снятию.

Размер сальника должен соответствовать старому манжету и ни в коем случае не иметь наружного диаметра меньше.

В завершение запрессовывается новый сальник с помощью старого манжета, используя его как оправку. Устанавливаем ступицу на место и переходим к процессу регулирования.

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

В устройстве каждого автомобиля подвеска играет важную роль. Благодаря ей происходит смягчения всех неровностей и ударов, которые возникают во время движения, это позволяет водителям и пассажирам на машине передвигаться с комфортом. На внедорожнике UAZ Patriot одинаково важна как задняя так и передняя подвеска. В данной статье речь пойдет именно о передней подвеске, будет рассмотрено ее устройство и особенности.

Ремонт

Перед началом ремонтных работ, нужно выяснить причину неисправности, когда причина выявлена, можно переходит к ремонту который начинаются с демонтажных работ:

Внедорожник загоняется на смотровую яму;
Снимаются колеса вместе с наконечниками рулевой тяги;
У передних колес демонтируются суппорта;
Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
При помощи специального устройства сжимаются и снимаются пружины;
Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Передняя подвеска УАЗ-Патриот (УАЗ-3163)

Рис. 1. Передняя подвеска УАЗ-Патриот (УАЗ-3163)

1 -подушка пружины;
2, 17 -кронштейны пружины;
3 -амортизатор;
4, 21 -шарниры резинометаллические;
5, 10 -гайки;
6 -стремянки;
7 -подушка стабилизатора;
8 -подушки;
9, 16 -кронштейны продольной штанги;
11 -шайба;
12 -втулки опорные резиновые;
13 -кронштейн стойки стабилизатора;
14 -штанга стабилизатора;
15 -продольная штанга;
18 -пружина;
19 -буфер сжатия;
20,23 -кронштейны поперечной тяги;
22 -поперечная тяга;
24 -кронштейн амортизатора;
25 -обоймы подушек;
26 -стойка стабилизатора/

Предельный ход подвески УАЗ-Патриот вверх ограничивается буфером 19. Буфер одновременно выполняет функцию дополнительного упругого элемента (подрессорника). Для гашения вертикальных колебаний имеются два телескопических амортизатора 3.

Кроме того, амортизаторы являются ограничителями хода подвески вниз. Задняя подвеска автомобиля УАЗ-Патриот (рис. 2) состоит из двух рессор (3 листа) и амортизаторов, расположенных с внешней стороны рамы.

Предельный ход моста вверх ограничивается резиновыми буферами 17. К мосту рессора крепится при помощи стремянок 6, подкладки 7 стремянок, подкладки 12 и накладки 5.

Подвеска автомобиля

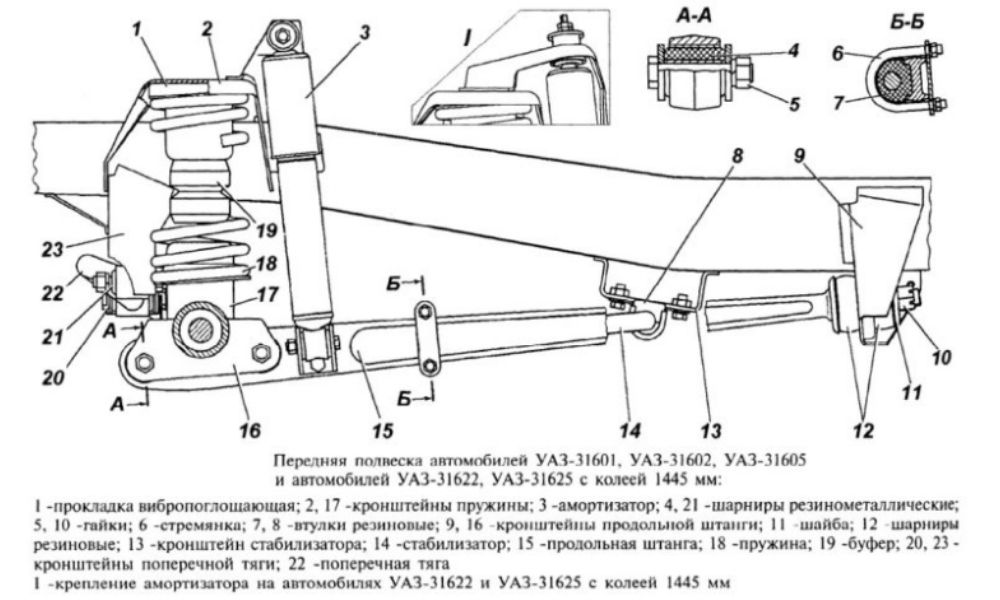

Передняя подвеска автомобиля:

1 -подушка пружины; 2, 17 -кронштейны пружины; 3 -амортизатор; 4, 21 -шарниры резинометаллические; 5, 10 -гайки; 6 -стремянки; 7 -подушка стабилизатора; 8 -подушки; 9, 16 -кронштейны продольной штанги; 11 -шайба; 12 -втулки опорные резиновые; 13 -кронштейн стойки стабилизатора; 14 -штанга стабилизатора; 15 -продольная штанга; 18 -пружина; 19 -буфер сжатия; 20, 23 —кронштейны поперечной тяги; 22 -поперечная тяга; 24 -кронштейн амортизатора; 25 -обоймы подушек; 26 -стойка стабилизатора

Передняя подвеска автомобиля состоит из двух пружин, стабилизатора поперечной устойчивости, двух газонаполненных телескопических амортизаторов и направляющего аппарата: двух продольных штанг (15) и поперечной тяги (22). Направляющий аппарат подвески обеспечивает правильную установку моста и влияет на управляемость, устойчивость и тормозные качества автомобиля. Продольные штанги соединены с передним мостом посредством неразборных резинометаллических шарниров (4) и кронштейнов (16), а с рамой — через опорные втулки (12) и кронштейны (9). Поперечная тяга (22) соединяется через резинометаллические шарниры (21) с кронштейнами моста и рамы.

Предельный ход подвески вверх ограничивается буфером (19). Буфер одновременно выполняет функцию дополнительного упругого элемента (подрессорника). Для гашения вертикальных колебаний имеются два телескопических амортизатора (3). Кроме того, амортизаторы являются ограничителями хода подвески вниз.

Задняя подвеска автомобиля:

1, 11 -кронштейны амортизатора; 2 — рессора; 3 — амортизатор; 4 — рама; 5 — накладка; 6 — стремянка; 7 -подкладка стремянок; 8 — кронштейн серьги; 9, 13 -межлистовые прокладки; 10 — гайка стремянки; 12 — подкладка рессоры; 14 -ось; 15 — резинометаллический шарнир; 16 — гайка оси; 17 — буфер; 18 — щека серьги внутренняя; 19 — палец; 20 — втулка резиновая; 21 — гайки пальца; 22 – щека серьги наружная

Задняя подвеска автомобиля состоит из двух рессор (3 листа) и амортизаторов, расположенных с внешней стороны рамы.

Предельный ход моста вверх ограничивается резиновыми буферами (17).

К мосту рессора крепится при помощи стремянок (6), подкладки (7) стремянок, подкладки (12) и накладки (5). Передний конец рессоры при помощи резинометаллических шарниров (15) устанавливается на неподвижной оси (14). Задний конец посредством серьги, резиновых втулок (20) и резинометаллических шарниров (15) установлен шарнирно на раме.

Внимание:

Передние и задние амортизаторы не взаимозаменяемы.

Эксплуатация автомобиля с неисправным передним амортизатором или без него запрещается.

Газонаполненные амортизаторы обслуживанию и ремонту не подлежат. Во избежание травм категорически запрещается разборка амортизатора.

Не допускается установка на одной оси автомобиля амортизаторов разных типов и разных производителей.

Техническое обслуживание подвески

Периодически проверяйте состояние рессор, пружин, шарниров и амортизаторов, их крепление и устраняйте выявленные неисправности.

Задняя подвеска УАЗ-Патриот (УАЗ-3163)

Рис. 2. Задняя подвеска УАЗ-Патриот (УАЗ-3163)

1,11 -кронштейны амортизатора;
2 -рессора;
3 -амортизатор;
4 -рама;
5 -накладка;
6 -стремянка;
7 -подкладка стремянок;
8 -кронштейн серьги;
9, 13 -меж листовые прокладки;
10 -гайка стремянки;
12 -подкладка рессоры;
14 -ось;
15 — резинометаллический шарнир;
16 -гайка оси;
17 -буфер;
18 -щека серьги внутренняя;
19 -палец;
20 -втулка резиновая;
21 -гайки пальца;
22 -щека серьги наружная/

Передний конец рессоры УАЗ-Патриот при помощи резинометаллических шарниров 15 устанавливается на неподвижной оси 14. Задний конец посредством серьги, резиновых втулок 20 и резинометаллических шарниров 15 установлен шарнирно на раме.

Передние и задние амортизаторы не взаимозаменяемы.

Система ступиц

Для ведущих управляемых и неуправляемых колес:

Для неуправляемых колёс: деталь располагается на главных осях легковых, а также грузовых автомобилях, включительно и специальной технике, но лишь с задним приводом.
Для управляемых колёс: ступица устанавливается на переднем мосту транспортных средств с передним приводом, приветствуется также и для полноприводных автомобилей.

Для ведомых управляемых и неуправляемых колес:

для управляемых колес: прикрепляется на передние колеса, но исключительно для машин с задним приводом;
для неуправляемых колёс: размещается на задних колесах, но, напротив, с передним приводом.

Причины появления скрипа

Самой частой причиной появления скрипа является непродуманная заводская сборка при установке рессор. На движущих частях, в принципе, нет никакой подкладки, что приводит к увеличению трения и появлению неприятного скрежета. Пыль, грязь, влага, которая копиться под днищем, может дополнительно усугублять ситуацию, способствуя быстрому износу деталей машины и ощутимому ухудшению ее ходовых качеств.

Количество листов в рессорах при желании можно увеличить

К тому же, в процессе эксплуатации, рессора начинает медленно проседать (это неизбежно), что влечет за собой более плотное соприкосновение отдельных ее частей (стальных листов) между собой. Поэтому, кроме стандартной процедуры замены с сооружением подкладки, необходимо позаботиться об установке подставки под мост. Она крайне необходима при обеспечении легкости хода и снижения нагрузки на монолитные детали авто.

Стремянка рессоры

Ремонт ключевых видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриота можно произвести самостоятельно в гаражных условиях. В этом поможет следующая несложная инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулирование зазора подшипников, которая должна выполняться грамотно, чтобы этот узел смог функционировать продолжительное время. Сначала подберем диаметр и толщину кольца, которые должны точно соответствовать подшипнику ведущего вала от главной передачи.

Во время вращения вала замеряется момент, величина которого не должна превышать 1-2 Нм. Таким же примерно способом подбирают регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры должны быть выставлены при помощи регулировочных гаек — это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеуказанных манипуляций останется проверить отсутствие люфтов и проконтролировать участки контакта зубьев шестерен.

Другим распространенным случаем является замена сальника ведущей шестерни на главной передаче. Сначала с машины снимается фланец откручиванием крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из гнезда и заменяется новым при помощи его запрессовывания на прежнее место.

Сложнее демонтировать главную передачу — для этого необходимо сначала вывесить переднюю часть транспортного средства. Открытием сливной горловины, удаляем весь объем смазки из системы. Сначала извлекаются левая и правая полуоси, а дальше — наконечник рулевой тяги. После отсоединения карданной передачи последовательно снимается и крышка главной. Попутно с ведущей шестерней снимаются со своих мест и крышки подшипников дифференциала. Далее производится демонтаж ведущей шестерни с валом и подшипниками.

Видео-совет по ремонту узла переднего моста УАЗ Патриот:

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …

7.1.7 Регулировка и замена шаровых шкворней

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…

7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…

7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…

7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
