Как отрегулировать задний мост на уаз патриот

Проставки рессоры УАЗ

Рессора изначально не имеет каких-то сложных конструктивных компонентов, требующих специальных знаний. Однако все-таки некоторые важные аспекты здесь имеют место. Что такое проставка рессоры? Это элемент, который призван сглаживать ударные воздействия. Также проставкам адресована дополнительная функция – они обеспечивают эффект «лифта» подвески, то есть участвуют в увеличении клиренса кузова.

Как выглядят проставки УАЗ Патриот? Это полиуретановые подушки, оснащенные специальными кронштейнами. Посредством этих элементов изделия фиксируются к заднему мосту. Происходит это в точках присоединения к рессорам.

Первые поколения проставок были выполнены из пластика, что негативно отражалось на их ресурсе. Полиуретан наделен завидной устойчивостью к механическому воздействию, причем структура материала мягкая. Эти качества способствовали выбору разработчиков именно в его пользу.

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

https://youtube.com/watch?v=ASOPOXPg2ns

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

https://youtube.com/watch?v=ayvqju4Ka7g

Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru

Подшипник ступицы УАЗ переднего колеса

Вначале нужно внешне определить, что подшипник необходимо заменить. Об этом свидетельствуют следующие признаки:

• высокое содержание шумов вращающего колеса;
• не держится номинальный зазор в подшипнике.

Для работы нужен инструмент: плоская отвертка, съемник колец стопора, молоток. На фото (рис.2) видно, как снимается ступица в сборе с подшипником.

Последовательность в работе заключается в следующем:

снимается ступица в сборе с подшипниками;
внешний подшипник вынимается из ступицы;
с помощью отвертки вытаскивается ступичный сальник, который обязательно должен быть заменен новым;
керосином промываются все снятые части;
не нужно забывать, что оба подшипника должны подлежать замене и обязательно парой;
видимый износ, потертости и сколы на частях подшипников должны привлечь внимание;
ступичное колесо выпрессовывается с помощью приспособления и молотка легкими ударами по внутреннему краю ступицы;
при сжимании усиков кольцо достается изнутри, таким же способом извлекается и наружное кольцо;
при установке новых колец категорически запрещается перекос данных запчастей, они должны крепко осесть на свое место;
вся внутренняя поверхность ступицы должна быть заполнена смазкой.

Ступицы колес после продолжительного движения начинают греться, это можно почувствовать, потрогав колесо рукой, – нужно срочно оказывать скорую помощь. Если рука не терпит нагрева, ступица очень сильно перегревается, нужно открутить гайку на одну грань, при этом соблюдать последовательность работ.

Рабочим тормозом нельзя пользоваться при проверке подшипников на нагрев, они могут нагреваться и от тормозных барабанов.

Итак, подшипник ступицы УАЗ успешно заменен, все ремонтные работы проведены. Если демонтаж подшипников был проведен аккуратно, то вопросов с обратной установкой не возникает.

Чертеж ступицы всегда должен быть под рукой, он всегда поможет, если возникнут проблемы по данному вопросу.

Неисправности в поворотном кулаке УАЗ Патриот

Устройство поворотного кулака не содержит каких-либо компонентов, которые подвергаются скорому износу или разрушению, так как ресурс изделия достаточно немал. Благодаря этому, совсем редко приходится осуществлять ремонтные работы.

Как понять, нужно ли ремонтировать или производить замену поворотного кулака? Не стоит забывать, что внутри агрегата находится ступичный подшипник. Потому что, именно, этот компонент конструкции может износится и прийти в негодность после определенного пробега. Бывает, что подшипник требует замены гораздо раньше своего срока эксплуатации, причинами, по которым это может произойти – неосторожная езда по бездорожью и подвергание подвески экстремальным ударам.

Свидетельствовать о нарушении работы подшипника будет люфт колеса УАЗ Патриот в подвешенном положении, а также во время движения автомобиля до водителя начнет доноситься некоторый шум, характеризующий неисправность. В таком случае ремонт будет обязателен. Так как известно, что люфт вызывает сбои в управляемости автомобилем. В данном случае нужно будет произвести замену подшипника, желательно выполнить эту процедуру сразу с обеих сторон автомобиля УАЗ Патриот.

Задняя подвеска Уаз Патриот 3163

7.2.1 Задняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц задних колес Снятие и установка ступицы заднего колеса Снятие и установка цапфы заднего колеса Замена подшипников ступицы заднего колеса Замена амортизатора задней подвески Замена рессоры задней подвески Замена буфера.

7.2.2 Особенности конструкции

7.2.3 Регулировка зазора в подшипниках ступиц задних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения происходят удары, разрушающие подшипники, неравномерно (пятнами) изнашиваются шины, а при сильной затяжке чрезмерно нагреваются подшипники, из них вытекает .

7.2.4 Снятие и установка ступицы заднего колеса Ступицы задних и передних колес автомобиля UAZ Patriot одинаковы. К ступице заднего колеса прикреплен тормозной барабан и фланец полуоси. Вам потребуются: специальный трубчатый ключ «на 55», отвертка с плоским лезвием, молоток, зубило. 1. Зафиксируйте автомобиль, установив упоры под перед.

7.2.5 Снятие и установка цапфы заднего колеса Вам потребуются: ключ «на 14», развертка. 1. Зафиксируйте автомобиль, установив упоры под передние колеса автомобиля. Поднимите и установите заднюю часть автомобиля на опоры. 2. Снимите полуось (см. «Снятие и установка полуоси заднего моста»). 3. Снимите колесо. 4. Снимите ступицу в .

7.2.6 Замена подшипников ступицы заднего колеса Внешние признаки необходимости замены подшипников задней ступицы: – повышенный шум при вращении колеса; – невозможность регулировкой добиться номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Сни.

7.2.7 Замена амортизатора задней подвески Амортизатор заменяйте при появлении течи амортизаторной жидкости, снижении эффективности гашения колебаний кузова или появлении частых жестких ударов при отбое и сжатии подвески («пробой») (см. «Проверка технического состояния деталей задней подвески на автомобиле»). Предупреждение Не.

7.2.8 Замена рессоры задней подвески Рессору заменяют при следующих неисправностях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей автомобиля, появившиеся в процессе эксплуатации; – поломка центрального стяжного болта.

7.2.9 Замена буфера сжатия задней подвески Вам потребуются: торцовая головка «на 17», вороток, ключ «на 19». 1. Удерживая ключом гайку от проворачивания, выверните болт крепления буфера сжатия к раме… 2. …и снимите буфер. 3. Установите новый буфер в порядке, обратном снятию.

Источник

Конструктивные характеристики

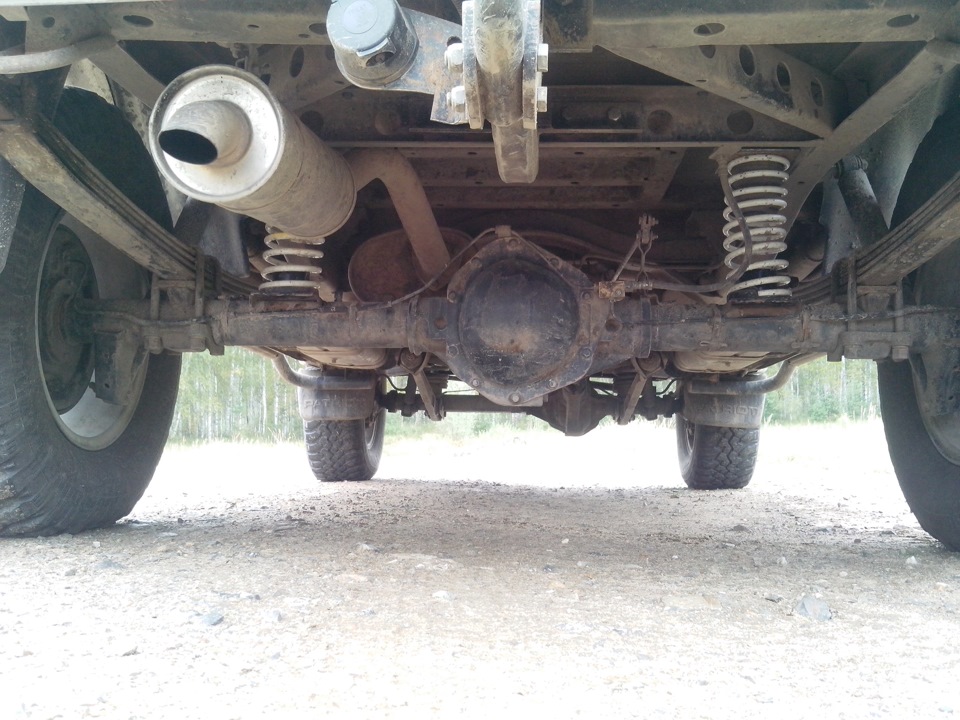

Задняя подвеска на автомобиле УАЗ Патриот выполнена из двух амортизаторов и двух рессор (по 3 листа каждая). Данные элементы позволяют обеспечивать сглаживание вибраций кузова во время движения автомобиля по неровной дороге и т.п. Именно благодаря амортизаторам осуществляется максимальное гашение колебаний кузова. Амортизаторы представляют собой два цилиндрических элемента, функционирование которых основано на гидравлическом принципе.

К балке заднего моста внедорожника УАЗ Патриот крепятся листовые рессоры, которые служат для того, чтобы распределять нагрузку рамы на ходовую часть. Если амортизатор сглаживает все колебательные движения кузова, то рессора компенсирует эти колебания, которые возникают от наличия дефектов дорожного полотна.

Крепятся рессоры к балке моста с помощью стремянок, передние части фиксируются неподвижно к раме автомобиля посредством резиновых втулок, а задние наконечники представлены в виде серег с резиновыми втулками. Такая конструкция задней подвески позволяет обеспечивать сглаживания при преодолении препятствий по пересеченной местности.

Конструктивная схема задней подвески изображена на фото ниже, в которой представлены рессоры, амортизаторы и основные элементы креплений. Стоит также отметить, что задняя подвеска представляет собой зависимую конструкцию. Это означает, что задние колеса соединены между собой жестко, поэтому перемещение одного из колес в поперечной плоскости вызывает перемещение и второго.

Почему в конструкции задней подвески внедорожника УАЗ Патриот установлены рессоры, а не пружины? Конечно же, пружинная подвеска намного лучше рессорной, так как она характеризуется своей мягкостью и длинноходностью. Но применяется пружинная подвеска на внедорожники с небольшой снаряженной массой. УАЗ Патриот имеет вес, который равняется более 2 тонн, поэтому для того, чтобы выдерживать такие нагрузки, применяется рессорная подвеска. Особенности рессорной подвески:

• неприхотливость;
• надежность;
• прочность;
• относительная дешевизна, так как они долговечны;
• простота обслуживания;
• возможность выдерживать большой вес.

Именно поэтому грузовики в конструкции задней и даже передней подвески оснащены рессорами. Хотя многие автовладельцы Патриота прибегают к такому действию, как монтаж дополнительно двух пружинных элементов. Это позволяет повысить эффективность подвески и распределить нагрузку между элементами поровну.

Но у рессорной подвески имеются и недостатки, в частности, к ним можно отнести ухудшение маневрирования, что особенно проявляется на больших скоростях. Рассмотрим коротко, что же собой представляет процесс демонтажа рессоры на внедорожнике УАЗ Патриот.

Подвеска с установленными дополнительно пружинами

Снятие рессоры

Снятие данных элементов происходит в случае, когда появляется скрип между пластин, что свидетельствует о необходимости проведения ремонтных работ, которые представляют собой установку специальных пластиковых или полиуретановых прокладок. Итак, процесс снятия данных изделий задней подвески внедорожника выглядит следующим образом:

1. Для начала автомобиль устанавливается на смотровую яму, что необходимо для удобства проведения работ.
2. Осуществляется отвинчивание гайки стремянок, после чего стремянки, а также подкладку и накладку нужно снять.
3. Под мост нежно установить домкрат и осуществить вывешивание задней части до момента, пока рессора не будет полностью разгружена.
4. Осуществляется вывинчивание болтов задних креплений изделия.
5. После этого следует отвинтить гайку изделия в передней части автомобиля.
6. Теперь можно демонтировать изделие из автомобиля, после чего следует разобрать серьгу со вставными шарнирами и заменить их.
7. После проведения ремонтных работ, можно осуществить установку изделий в порядке обратном снятию.

Регулировка главной пары

Регулировка подшипников концевика регулируются по инструкции. Он должен регулироваться с момента страгивания. Берем согнутую проволоку одеваем на фланец и на нее навешиваем груз 2кг при этом фланец не ходит, поэтому добавляем еще 1кг, фланец начинает двигаться. Почему именно такой груз, потому что в инструкции по регулировки военных мостов речь идет именно об таком весе. Тем более хвостовик у спайсера и военный мост очень похож.Военные мосты на уаз часто используют. Военные мосты уаз очень надежные. Два подшипника конусных практически не отличаются размерами. Тем более приработанный подшипник затягивается в два раза меньше, чем новый. Если фланец страгивается с весом 2кг, тогда необходимо немного затянуть гайку совсем немного. После этого мы видим, что момент страгивания дается очень нелегко, так и должно быть. После регулировки главной пары собираем диферинциал и регулируем тепловой зазор. После этого затягиваем гайку диферинциала. Затем опять с помощью наших весов, навесив еще 2кг, чтобы совокупный вес составил 4км, проверим регулировку.

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

• Редуктора;
• Корпуса;
• Двух полуосей;
• Кожухов полуосей;
• Поворотных кулаков;
• Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и  межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

Ремонт редуктора заднего моста( Гул редуктора, гул моста) Уаз Патриот.

Здравствуй уважаемый читатель!

До владения Патром самый сложный авторемонт который доводилось мне проводить -это замена запаски. С покупкой патра, все чаще стал вспоминать мечту одного слесаря » чтобы напильник не грелся». После 100000 машина стала хандрить, неожиданно возник вой заднего редуктора под нагрузкой.

Осмотрел хвостовик — гайка хвостовика открутилась, закрутил, гул остался.

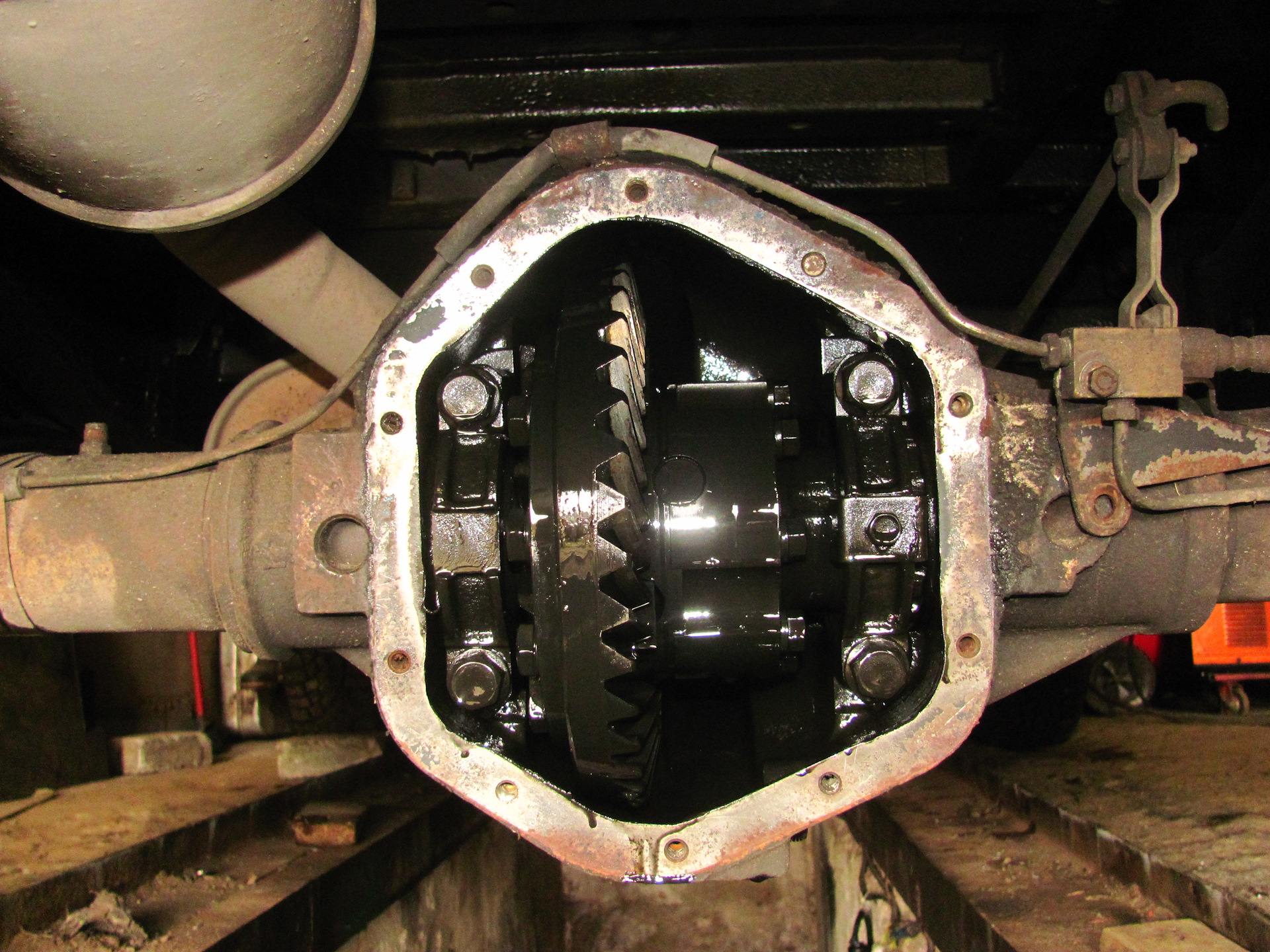

Снял крышку редуктора для осмотра главной пары.

По записи в техническом журнале не так давно делал замену сальника хвостовика ЗМ и на мой вопрос о моменте затяжки, слесарь сказал, что определяет от руки.

Стал изучать тему, специалистов не знаю, решил попробовать научиться ремонтировать самостоятельно.

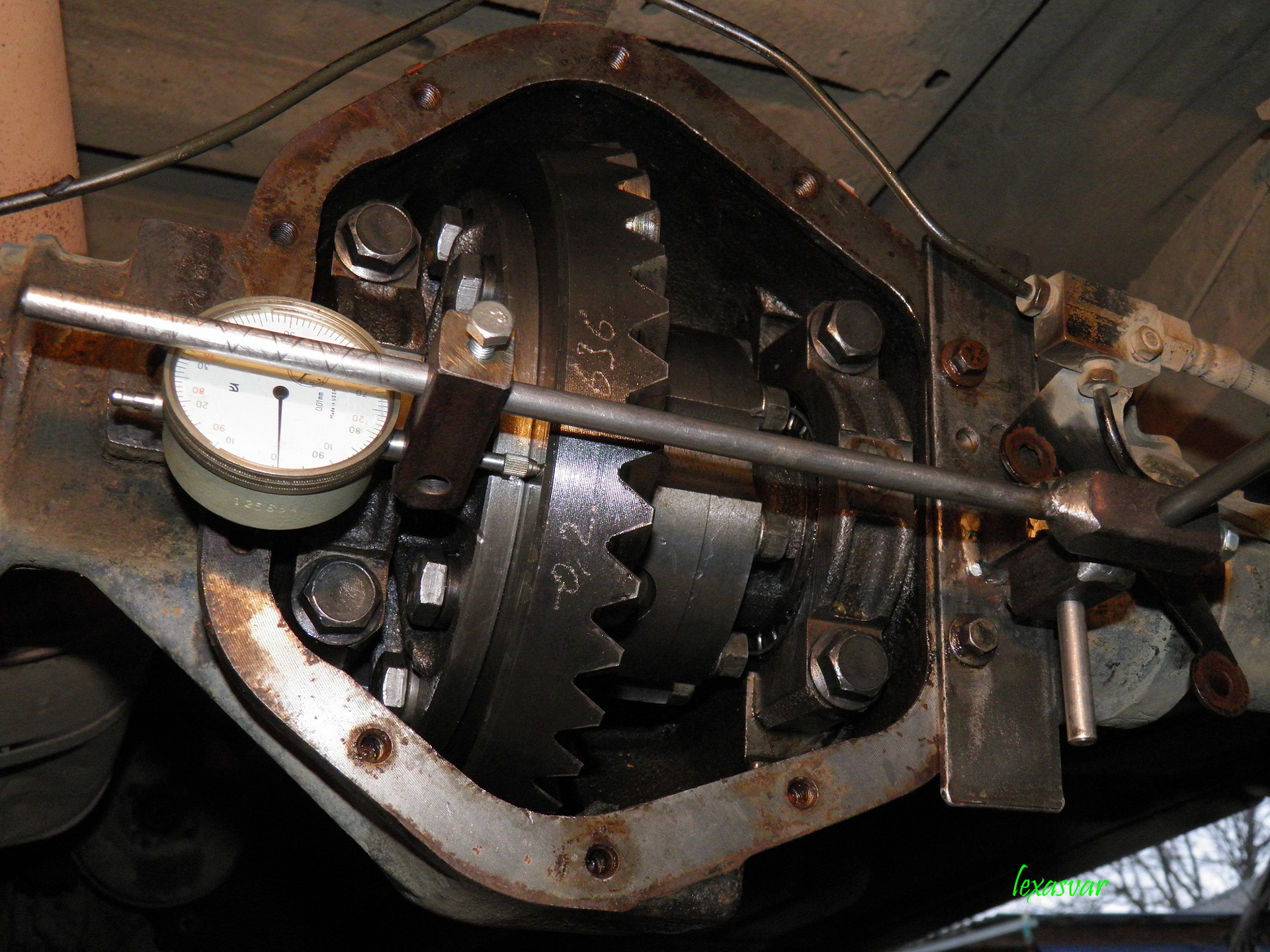

Перед началом работ заказал недостающий инструмент(часовой индикатор и т.п.) и запчасти (главная пара и т.п), смета получилась внушительная. Договорился о предоставлении подъемника на пару дней. После демонтажа предварительный осмотр вроде не выявил критичного износа на главной паре, подшипниках. Пятно контакта толком разглядеть не удалось, но вроде хвостовик ушел в сторону кардана и пятно по наружному краю( пыльнул из баллончика краской, заказанная специальная паста-Permatex Prussian Blue – Артикул 80038 пока не пришла). Замерил индикатором зазор между ведомой и ведущей шестерней-0,5 мм, в два раза больше требуемого ( в трансмиссии чувствовались удары).

Решил пока не хватает еще одной «приспособы»(для замера расстояния для подбора рег. кольца для хвостовика), съемника подшипников, мало регулировочных колец разного номинала, ограничиться заменой подшипников на хвостовике, маслоотражательного кольца, фланца и сальника и регулировкой затяжки гайки хвостовика( с заменой гайки и новой втулкой). Идея обоймы и ролики подшипников хвостовика имеют износ и хвостовик просел. Слесарь из сервиса помог мне снять с помощью болгарки большой подшипник с хвостовика(болгаркой так пока и не обзавелся). Далее выбил старые и забил новые обоймы в картер, напрессовал с помощью старого подшипника новый на хвостовик. Гайку хвостовика на фиксатор резьбы, закернил. Заменил прокладку на крышке редуктора, крышку на герметик, заменил болты крышки.По итогам работ

боковой зазор 0,32, думаю поставить шайбу 3,6 мм(стоковая дифа 3.5 мм, хвостовика 2.8 мм) и на этом пока остановиться. Когда выехал на пробную поездку, машина удивительно тихо тронулась. Съездил в Москву( сдал ненужные запчасти- ГП и пр.), заодно и проверил, гул совсем не ушел, теперь он есть при резком сбросе газа, картер вроде сильно не греется, кидал снежками, снег быстро тает, но вода не шипит.

Через неделю решил сделать ТО ЗМ.

При снятии заднего кардана обнаружился дикий осевой люфт на хвостовике, при этом гайка на месте. На магните сливной гайки стружка(пробег не более 500 км после ремонта и смены масла). Думаю или подшипники просели при обкатке (затягивал все по верхним значениям) или не добил обоймы подшипников(хотя при работах этот момент заметил и контролировал) или втулка. При этом боковой зазор увеличился на 0,1мм и стал примерно 0,4(среднее 0,36). Разобрал и собрал все заново с полной регулировкой. Поставил регулировочную шайбу на диф номиналом 3,6 мм(сток 3,5 мм), других не было. Зазор стал в среднем 0,26мм(на 0,01 мм больше требуемого). Пятно контакта в норме. Гул и удары в трансмиссии пропали во всем диапазоне, разгонял до 120, резко сбрасывал газ. Масло залил примерно на 200 гр выше нормы. Мой вывод для себя лично: загудел мост срочно на осмотр, осевой люфт ест главную пару адски, новая распорная втулка обязательно, регулировка и сборка строго по мануалу. Если дело дойдет до замены ГП нужно будет заказать у токаря при способу для замера размеров при подборе рег. шайбы хвостовика и набор рег.колец.

35000 км пробега после ремонта, гула нет.

Люфта в хвостовике нет, хотя в этот интервал умерли три(!) задних крестовины заднего карданного вала. Причина их выхода из строя видимо лифт доп. пружинами.

40000 пробега после ремонта (общий пробег ГП-146000 км) или почти два года.

Мост опять видимо загудел, пока не сильно. Течь сальника хвостовика. Думаю из-за заднего карданного вала, опять разбита крестовина у хвостовика. Ранее на хвостовике диагностировал поперечный люфт, продольного люфта не было. Пружины снял. Кстати поставил пружины через несколько дней, после ремонта ГП и хоть вроде один раз их снимал, проблем они мне видимо добавили много. Тюнинг зло:)

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

1. Цилиндрические. Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

Дифференциал — механизм, распределяющий крутящий момент и помогающий при скольжении либо буксовании за счёт изменения скорости вращения колесной пары.

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

При возникновении малейших подозрений на неисправность механизма необходимо обратиться в автосервис для проведения диагностики.

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …

7.1.7 Регулировка и замена шаровых шкворней

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…

7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…

7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…

7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Это Вас заинтересует: военный мост на уаз

Вас может заинтересовать: крестовина карданного вала уаз патриот

Замена сальника полуоси переднего моста УАЗ Патриот 3163

Заменяйте сальник при обнаружении утечки масла из поворотного кулака.

Вам потребуется отвертка с плоским лезвием.

Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках.

3. Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака.

4. Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5. Установите детали в порядке, обратном снятию.

Видео про «Замена сальника полуоси переднего моста» для УАЗ 3163

• Замена сальника коленвала чери кимо



• Установка эур на приору



• Замена штатной акустики логан



• Субару легаси замена грм



• Замена лобового стекла мерседес вито

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

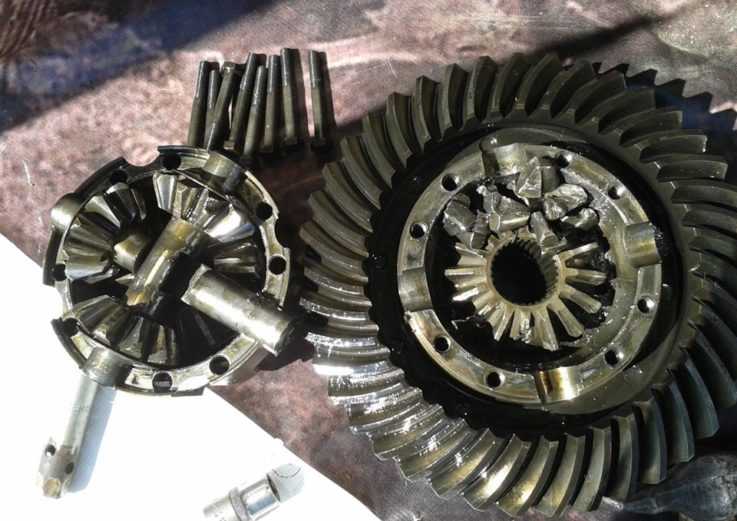

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

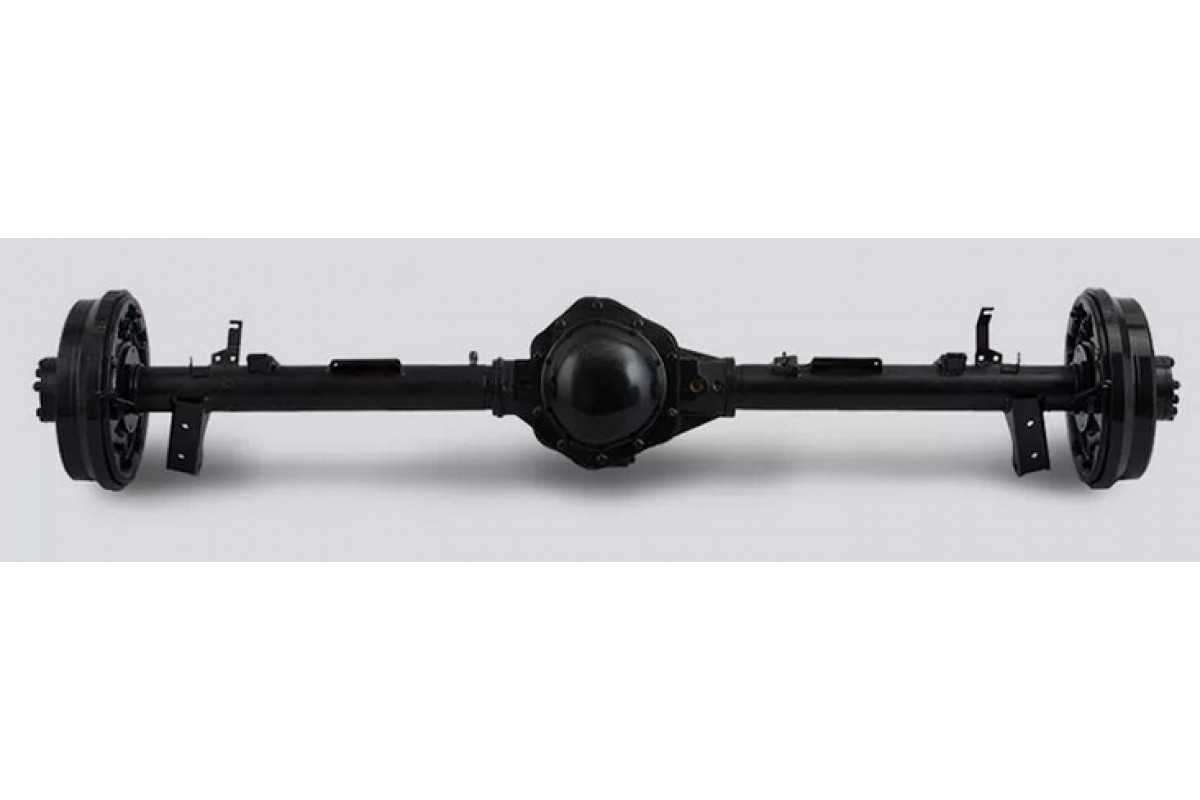

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.
