Как снять редуктор переднего моста уаз патриот

Включение и отключение моста

Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).

Это Вас заинтересует: раздатка уаз патриот даймос

Алгоритм управления раздаточной коробкой старого образца:

1. Нажать на педаль сцепления до упора.
2. Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
3. Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.

Полезный материал здесь: как снять педаль сцепления на уаз буханка

Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.

Интересный материал тут: раздатка уаз буханка устройство

Оценка технического состояния деталей заднего моста УАЗ-Патриот

После разборки моста детали тщательно промойте в керосине и осмотрите. Шестерни с задирами и выкрашиванием на зубьях замените. Подшипники, имеющие износ, замените.

Если подшипники и сопряженные с ними детали не требуют замены, то выпрессовку колец подшипников не производите. Снятие внутренних колец подшипников дифференциала производите приспособлениями.

Выпрессовку заднего подшипника производите только для замены. При разборке заднего моста УАЗ-Патриот внутренние и наружные кольца подшипников дифференциала и ведущей шестерни не разукомплектовывайте, а при сборке подшипники, не подлежащие замене, устанавливайте на прежние места.

Фланец ведущей шестерни — Торец фланца, сопряженный с кольцом, должен быть гладким. При необходимости шлифуйте его до размера по высоте не менее 53 мм. Картер моста — Удалите все неровности и заусенцы с посадочных и смежных поверхностей картера. Прочистите масляные каналы.

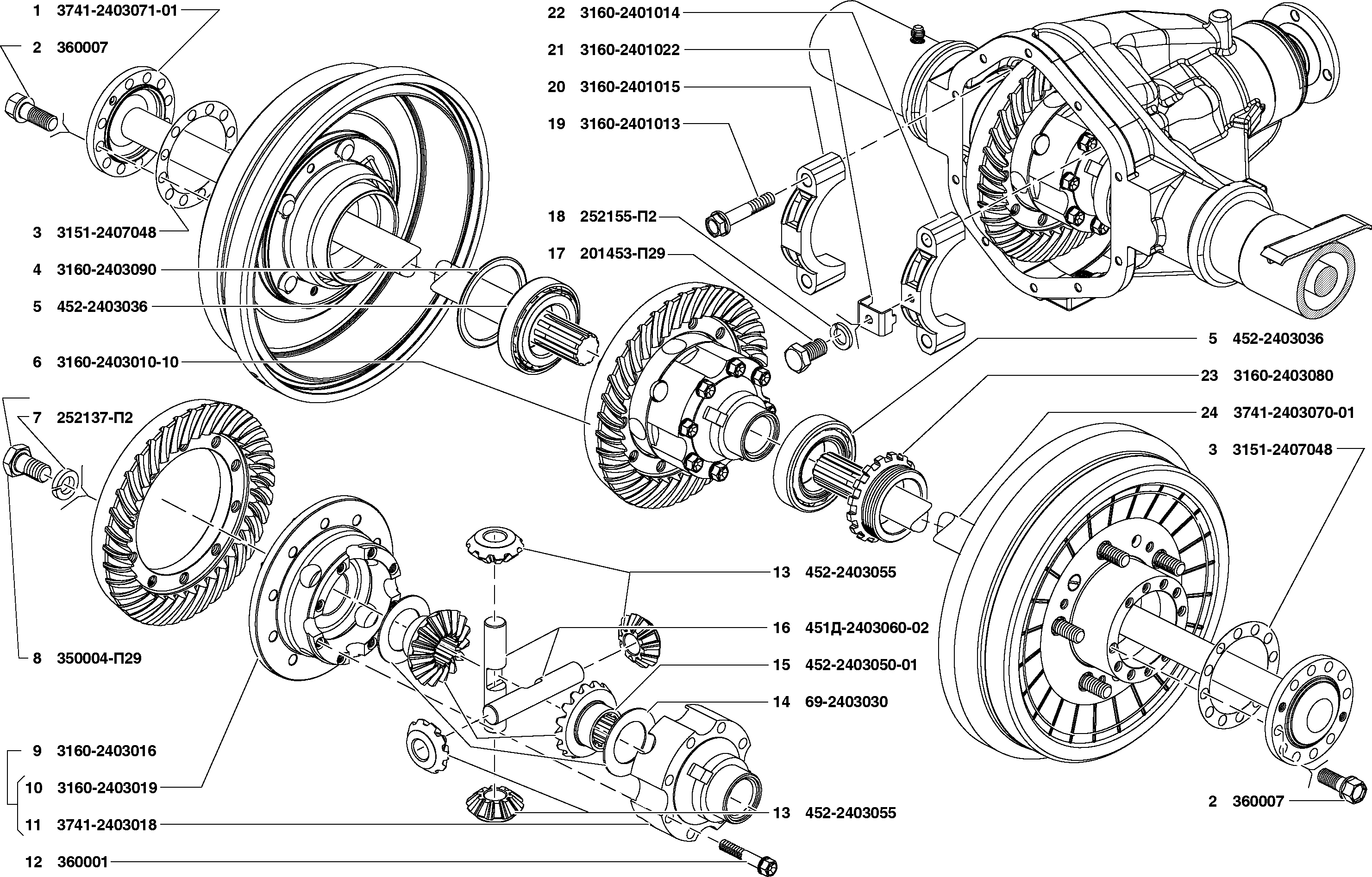

Дифференциалы и полуоси заднего моста УАЗ-Патриот — Упорные шайбы, оси сателлитов, сателлиты, шестерни полуосей и коробки сателлитов с задирами и сильным износом замените. Сателлиты и полуосевые шестерни заменяйте комплектно. Замените упорную шайбу полуосевой шестерни, если ее толщина меньше 1,2 мм.

При износе торцов коробки сателлитов допускается установка шайб, увеличенных по толщине на 0,1 или 0,2 мм. Для проведения ремонта снимите передний ведущий мост с автомобиля и разберите. После разборки и промывки деталей проверьте их состояние и выявите их пригодность для дальнейшей работы.

Ремонт картера, главной передачи и дифференциала производите в соответствии с указаниями, изложенными в разделе «Задний мост». При изгибе кожуха полуоси его правку производите в холодном состоянии. Изношенные детали поворотных кулаков заменяйте новыми.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Регулировка положения ведомой шестерни редуктора моста спайсер

При замене шестерен главной передачи положение ведомой шестерни регулируется подбором толщины кольца 27. При установке новой ведомой шестерни 2 и нового подшипника 15, установленного со стороны ведомой шестерни и упирающеюся в регулировочное кольцо 27, измерьте размер Е (рис.2), приложив осевое усилие Р=4000-5000 Н (400-500 кгс) и прикатав подшипник, чтобы ролики заняли правильное положение.

В картере измерьте размер Б (рис. 1) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажного размера 50 мм ведомой шестерни подберите кольцо толщиной 2 d =(Б-(Е+50±х)) мм с точностью ±0,025 мм, где х -величина фактического отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), которая нанесена электрографом на торце ведомой шестерни.

Если измеренная высота нового подшипника больше или меньше высоты старого подшипника на какую-то величин), то, чтобы не нарушать положение ведомой шестерни, новое регулировочное кольцо 27 (рис. 1) должно быть тоньше в первом случае или толще во втором на ту же величину.

Затем отрегулируйте предварительный натяг подшипников дифференциала, как указано выше. Замена подшипника дифференциала спайсер, установленного со стороны регулировочной гайки 17, не влияет на положение ведомой шестерни, а требует лишь регулировки предварительного натяга подшипников дифференциала.

Мост Тимкен

На Ульяновском автозаводе выпущены разные модели автомобилей под маркой УАЗ. Для них разрабатывали, внедряли в производство модификации мостов, которые с течением времени подвергались усовершенствованию. Первый агрегат получил свое название в нашей стране благодаря сотрудничеству царской России, а в дальнейшем СССР с американским автопромом, от владельца компании Уильяма Тимкена.

На производственных мощностях этой фирмы, еще с 1905 года стали выпускать передние и задние мосты. Советские ученые приобретали лицензии, затем вносили доработки. За последний век, несмотря на различные усовершенствования, выпущено только 3 вида агрегатов, которые и сейчас применяются, больше изобретений не поступало. Марка Тимкен состоит из 2 частей, часто в гаражах его называют:

Гражданский агрегат устанавливают на машины грузового ряда, буханки, бортовые. УАЗ-3151 принадлежит к легковому авто, который работает с такими же мостами. Есть еще линейка военных авто. Здесь от мостов требуется особая надежность, выдержка усиленных нагрузок с особыми техническими характеристиками, где более широкая колея захвата с передаточным числом равным 5.38 единиц. Устройства обладают большим уровнем тяговитости в отличие от обычных моделей, но меньшим скоростным режимом.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.

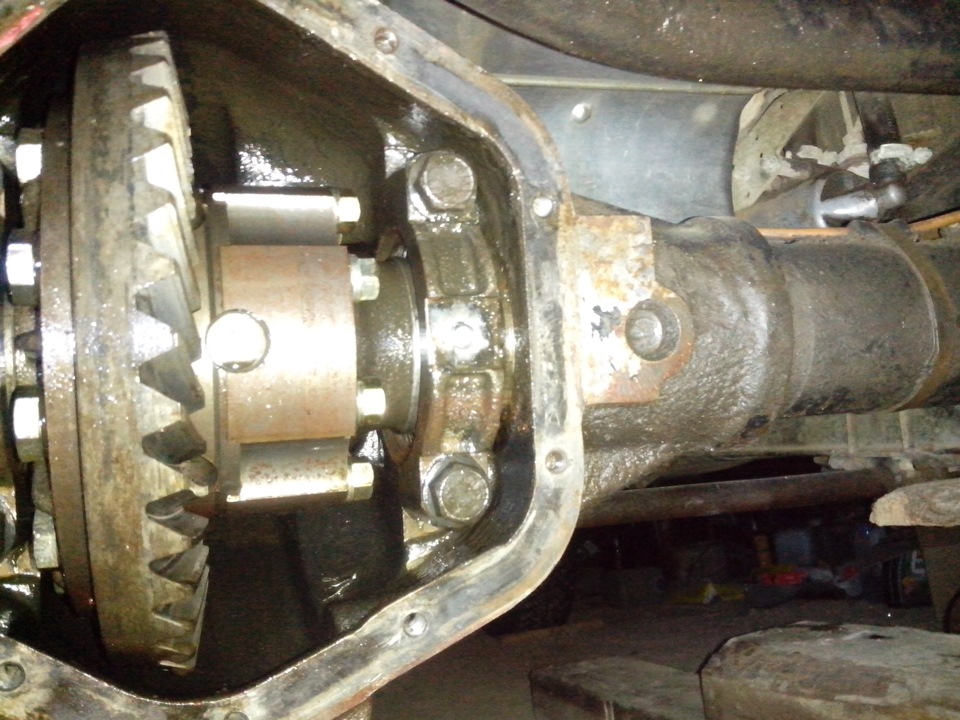

2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Неисправности задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары. — Поломка зубьев полуосей. — Течь масла через сальники. — Износ или разрушение подшипников дифференциала. — Износ или разрушение зубьев главной пары. — Износ и разрушение подшипников ступиц. — Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым

передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет. — Наличие осевого зазора в подшипниках ведущей шестерни главной передачи. — Наличие осевого зазора в подшипниках дифференциала главной передачи. — Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла. — Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать. — Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить. — Неправильная регулировка главной пары. — Не своевременная замена трансмиссионного масла. — Эксплуатация с маркой трансмиссионного масла не по сезону. — Перегрузки от блокировок. — Длительная эксплуатация с разным давлением в шинах. — Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника). — Отсутствие смазки в шлицевом соединении карданного вала. — Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям. — Не правильный тюнинг — неправильные передаточные числа трансмиссии. — Отсутствие качественной смазки в ступицах подшипников. — Длительное буксование одним колесом при фиксации другого колеса. — Неправильная и несвоевременная регулировка подшипников ступиц.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Это Вас заинтересует: военный мост на уаз

Вас может заинтересовать: крестовина карданного вала уаз патриот

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Снятие заднего моста УАЗ-Патриот (УАЗ-3163)

Рис. 1. Снятие заднего моста УАЗ-Патриот

• 1 -фланец ведущей шестерни;
• 2 –задняя карданная передача;
• 3 -регулятор тормозных сил;
• 4 -стремянка;
• 5 -подкладка стремянок;
• 6 -задний амортизатор;
• 7 -картер заднего моста;
• 8 -пробка сливного отверстия;
• 9 — пробка заливного отверстия;
• 10 –стойка рычага привода регулятора тормозных сил;
• 11 -кронштейн крепления жгута датчика АБС;
• 12 -разъемы жгута датчика АБС.

Снятие заднего ведущего моста УАЗ-Патриот производите в следующем порядке

• Установите колодки под передние колеса.
• Ослабьте гайки задних колес.
• Отсоедините на раме трубопровод гидравлической тормозной системы от гибкого шланга.
• Отверните гайку крепления гибкого шланга и снимите ее.

• Если автомобиль не оборудован системой АБС, отсоедините на балке моста стойку 10 рычага привода регулятора. Отверните гайки крепления нижних концов амортизаторов 6, отсоедините амортизаторы.
• Отверните болты крепления задней карданной передачи 2 к фланцу 1 ведущей шестерни, отсоедините карданный вал
• Отверните гайки крепления стремянок 4, снимите подкладки 5 стремянок.
• Поднимите заднюю часть автомобиля.
• Выкатите мост из-под автомобиля.
• Отверните гайки колес, снимите колеса. Установку заднего моста производите в обратном порядке.

Регулируем дифференциал на внедорожнике УАЗ Патриот

Устройство, с помощью которого осуществляется разделение крутящего момента между колесами называется дифференциалом. Благодаря наличию его на внедорожнике УАЗ Патриот имеется возможность изменения скорости вращения каждого из колес. Ведь при повороте руля внешнее колесо перемещается по большей дуге чем внутреннее, и проходит большее расстояние. Если на авто не установить дифференциалы, при поворотах колеса будут пробуксовывать. Это приведет к быстрому износу покрышек, повреждению трансмиссии, рулевого механизма и аварийным ситуациям на дороге. Для исключения такого явления в автомобилях предусмотрена установка дифференциала. Благодаря этому элементу имеется возможность вращения колес с различной угловой скоростью, что исключает собственно их пробуксовывание при поворотах

Но сегодня уделим внимание не конструкции дифференциала на внедорожнике УАЗ Патриот, а его регулировке. Для чего нужна регулировка и как она проводится, рассмотрим подробнее

Снятие и установка главной передачи заднего моста УАЗ Патриот 3163

Главную передачу снимают для ремонта или замены.

Вам потребуются: ключ «на 10», торцовая головка «на 19», «на 27».

1. Установите упоры под передние колеса автомобиля.

2. Выверните пробку из картера заднего моста и слейте масло.

3. Снимите обе полуоси (см. «Снятие и установка полуоси заднего моста»).

4. Отсоедините задний карданный вал от фланца редуктора заднего моста (см. «Снятие и установка карданной передачи»).

5. Выверните два болта крепления кронштейна тройника тормозных магистралей…

6. …и отведите кронштейн в сторону.

7. Выверните остальные восемь болтов крепления крышки картера главной передачи…

8. …и снимите крышку вместе с прокладкой.

9. Отверните гайку крепления фланца вала ведущей шестерни редуктора заднего моста.

10. Снимите фланец с отражателем.

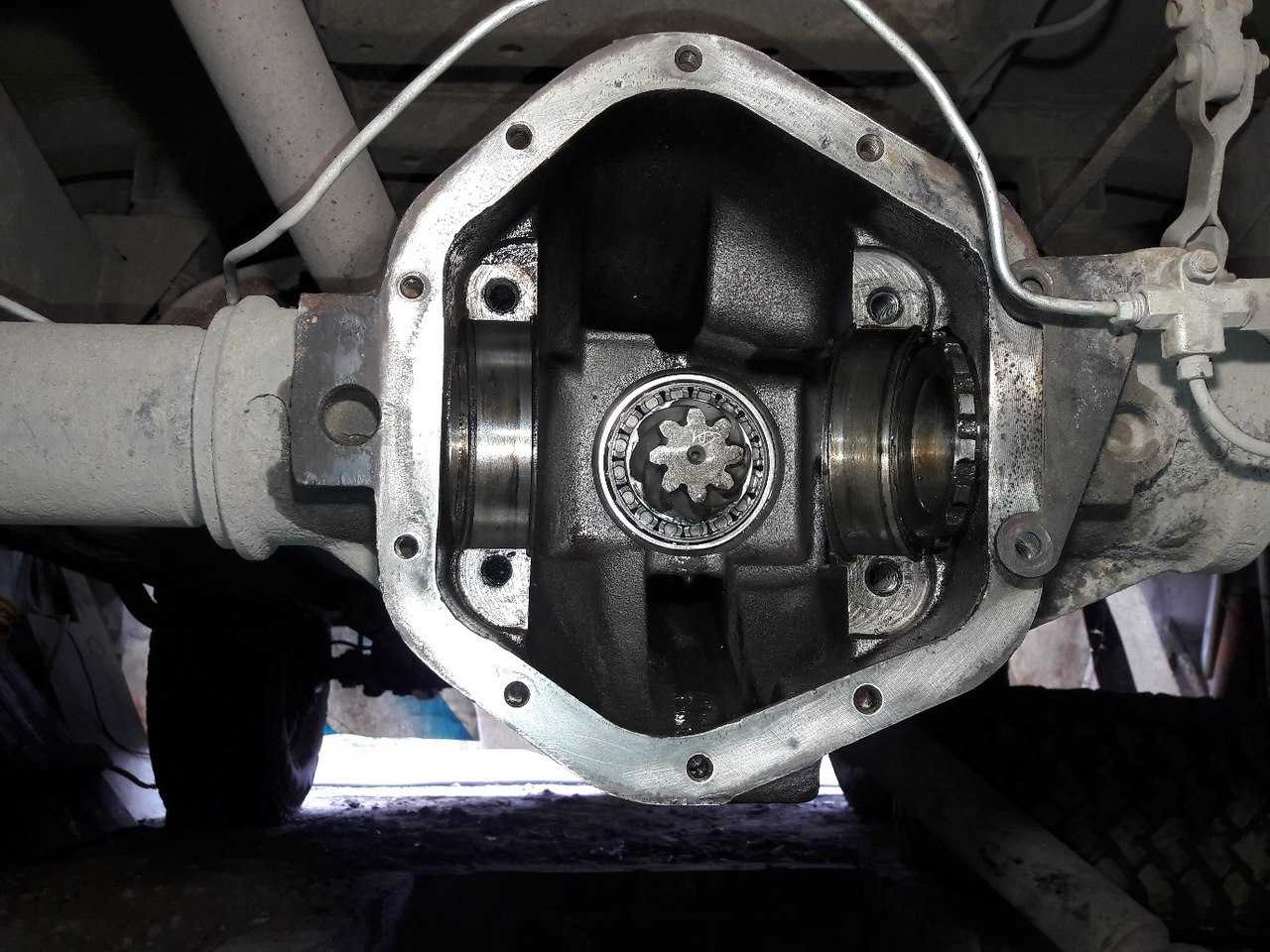

11. Выверните болты крепления крышек подшипников дифференциала, извлеките дифференциал в сборе с ведомой шестерней и вал с ведущей шестерней в сборе с задним подшипником.

12. Снимите сальник фланца вала ведущей шестерни (см. «Замена сальника вала ведущей шестерни редуктора заднего моста»).

13. Извлеките передний подшипник вала ведущей шестерни из картера заднего моста.

14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.

15. Установите детали в порядке, обратном снятию.

16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи заднего моста»).

17. Залейте масло в картер заднего моста (см. «Проверка уровня и доливка масла в картер заднего моста»).

Видео про «Снятие и установка главной передачи заднего моста» для УАЗ 3163

https://youtube.com/watch?v=AuCrUEU-1pY

Источник

Неисправности задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Течь масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение подшипников ступиц.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет.
— Наличие осевого зазора в подшипниках ведущей шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям.
— Не правильный тюнинг — неправильные передаточные числа трансмиссии.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное буксование одним колесом при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

• Система выпуска отработавших газов двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4, устройство, конструкция, принцип действия, схемы, наименования и каталожные номера деталей. 25.12.2019
• Проверка сенсорного датчика распределительного вала, принцип действия, признаки неисправности, последствия выхода из строя, поиск неисправностей и проверка датчика при помощи тестера и осциллоскопа. 16.12.2019

Все материалы сайта принадлежат их авторам или первоисточникам. Опубликованные текстовые и графические материалы отражают только точку зрения их авторов и не являются догмой.

Конструктивные особенности

Всем известно, что основным предназначением подшипников является возможность обеспечения долгого, легкого и плавного вращения той или иной детали. В частности, на УАЗ Патриот эта деталь предназначается для смягчения плавности вращения вала с ведущей шестерней. Этот вал в народе называют поросенком или же его хвостиком. На фото ниже представлен вид вала ведущей шестерни заднего моста внедорожника УАЗ Патриот, а также подшипник хвостовика.

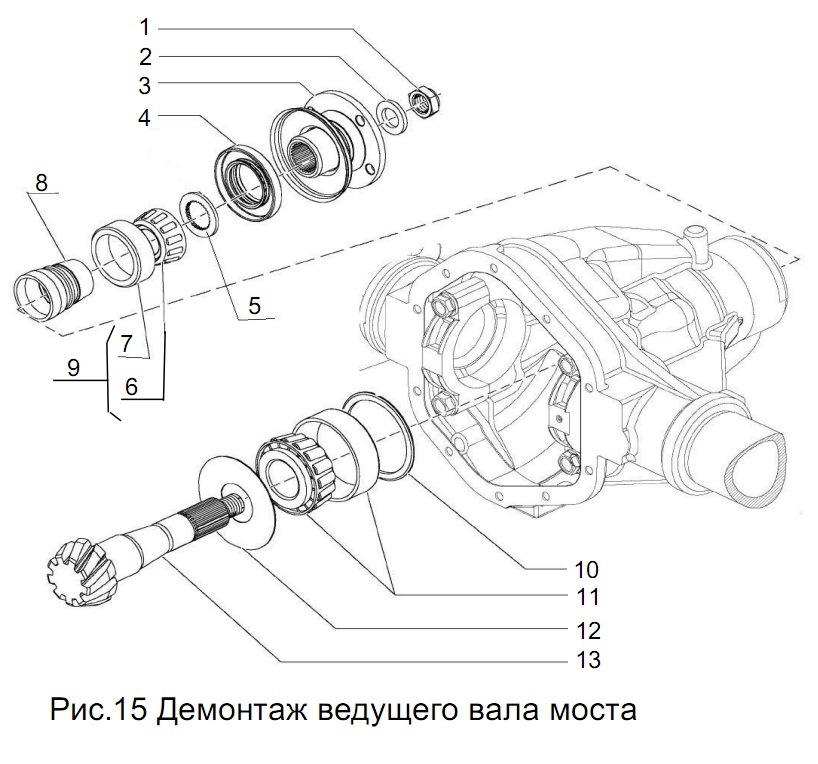

В конструкции вала ведущей шестерни имеется два таких изделия, один из которых располагается непосредственно возле шестерни ведущего вала, а второй в области его хвостовика. На фото ниже данные подшипники обозначены цифрами 1 и 2 соответственно.

Чаще всего из строя выходит подшипник хвостовика, который обозначен номером 2. Узнать о том, что данное устройство вышло из строя можно по характерным издающимся звукам и возникновением люфта. Для проверки достаточно в области моста осуществить перемещения кардана в разных плоскостях. Если имеется люфт, значит, пришло время замены изделия. Кроме того, если вы заметили течь масла из моста, значит, пора провести диагностику устройства и определить неисправность. Как осуществляется снятие и замена подшипника хвостовика, рассмотрим далее.

Замена

Замена подшипника на внедорожнике УАЗ Патриот осуществляется в домашних условиях. Замена представляет собой выполнение следующих действий:

https://youtube.com/watch?v=ayvqju4Ka7g

1. Для начала УАЗ Патриот нужно установить на смотровой яме и подготовить емкость для слива масла из моста.
2. Отвинчивается сливная крышка с заднего моста и сливается масло в специальную емкость. Проверяется наличие стальной стружки на магните сливной пробки. Если имеется стружка, то – это говорит о непредвиденных повреждениях в конструкции редуктора.
3. Отвинчивается заливная пробка.
4. Приступаем к демонтажу кардана. Для этого вывинчивается 2 пары болтовых соединений с гайками, которые и дают возможность снятия кардана.
5. Теперь еще раз можно проверить наличие люфта на валу ведомой шестерни. Если имеется люфт, то дальнейших действий по замене не избежать.
6. Производится вывинчивание гайки вала ведущей шестерни против часовой стрелки.
7. С помощью отвертки демонтируем сальник. Обязательно после замены изделия установить новый сальник.
8. Далее, демонтируется зубчатая шайба, которая извлекается вручную.
9. Демонтируется подшипник хвостовика. После его снятия нужно провести осмотр извлеченного изделия. Если он не имеет значительных повреждений, то его можно установить на место. Если же устройство имеет дефекты, то оно подлежит замене. Случается так, что во время работы механизма происходит разрушение подшипника, в результате чего он заклинивает на валу и демонтировать его таким способом невозможно. В таком случае потребуется произвести снятие крышки заднего моста на внедорожнике УАЗ Патриот, а также демонтировать дифференциал. После этого с помощью молотка и трубки произвести выбивание вала внутрь конструкции.
10. Перед тем как устанавливать деталь на место, рекомендуем смазать ее специальной смазкой или моторным маслом. Собирать на сухую крайне не рекомендуется.
11. Устанавливается подшипник, а также специальная зубчатая шайба.
12. После этого запрессовывается сальник хвостовика. Перед его установкой его тоже нужно смазать маслом.
13. Напрессовка сальника осуществляется с помощью трубки определенного диаметра и молотка.
14. В завершение осуществляется установка фланца и завинчивание гайки хвостовика внедорожника. После завинчивания гайки надо ее законтрить.

https://youtube.com/watch?v=5x6bk-qVmqY

После этого подсоединяем кардан и осуществляем заливку масла в мост. Перед заливкой масла не забудьте очистить сливную пробку и завинтить ее на место. Количество требуемого масла составляет 1,7 литра, но заливать рекомендуется не менее 2 литров. Это необходимо для того, чтобы масло имело возможность циркулировать по емкости, смазывая тем самым все узлы. Поэтому рекомендуется осуществлять заливку масла через сапун на мосту. Таким образом, осуществляется замена подшипника хвостовика на внедорожнике УАЗ Патриот.

• Регулировка водительского сиденья лачетти



• Bmw x6 замена свечей зажигания



• Замена заднего крыла ауди а4



• Замена задних амортизаторов фольксваген в3 универсал



• Замена жидкости гур ауди а4 б6

Ремонт редуктора заднего моста( Гул редуктора, гул моста) Уаз Патриот.

Здравствуй уважаемый читатель!

До владения Патром самый сложный авторемонт который доводилось мне проводить -это замена запаски. С покупкой патра, все чаще стал вспоминать мечту одного слесаря » чтобы напильник не грелся».

После 100000 машина стала хандрить, неожиданно возник вой заднего редуктора под нагрузкой.

Осмотрел хвостовик — гайка хвостовика открутилась, закрутил, гул остался.

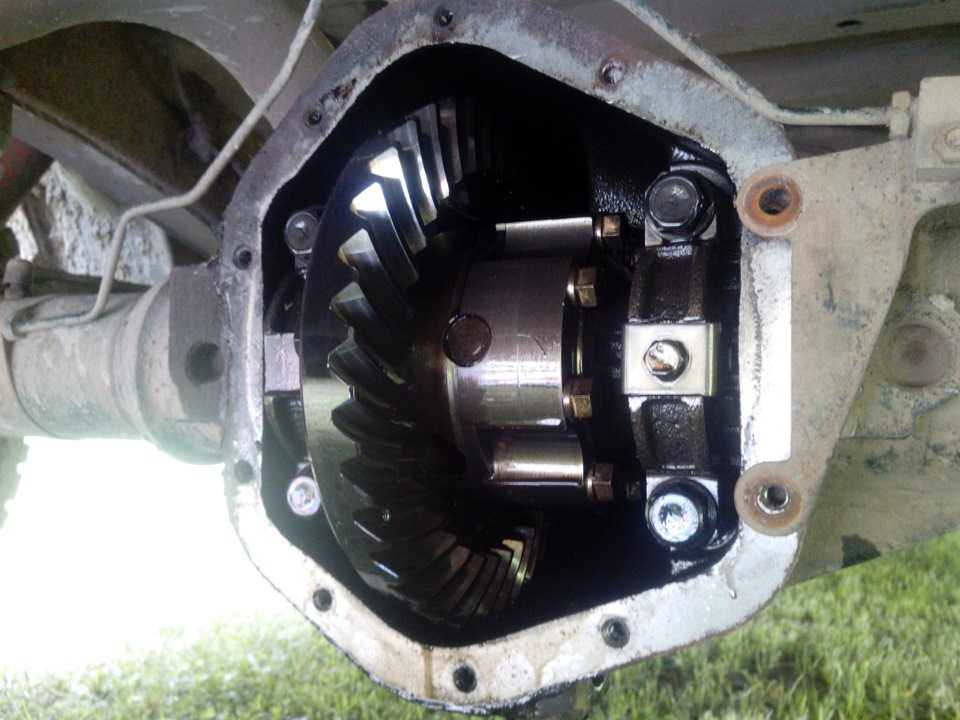

Снял крышку редуктора для осмотра главной пары.

По записи в техническом журнале не так давно делал замену сальника хвостовика ЗМ и на мой вопрос о моменте затяжки, слесарь сказал, что определяет от руки.

Стал изучать тему, специалистов не знаю, решил попробовать научиться ремонтировать самостоятельно.

Перед началом работ заказал недостающий инструмент(часовой индикатор и т.п.) и запчасти (главная пара и т.п), смета получилась внушительная. Договорился о предоставлении подъемника на пару дней. После демонтажа предварительный осмотр вроде не выявил критичного износа на главной паре, подшипниках. Пятно контакта толком разглядеть не удалось, но вроде хвостовик ушел в сторону кардана и пятно по наружному краю( пыльнул из баллончика краской, заказанная специальная паста-Permatex Prussian Blue – Артикул 80038 пока не пришла). Замерил индикатором зазор между ведомой и ведущей шестерней-0,5 мм, в два раза больше требуемого ( в трансмиссии чувствовались удары).

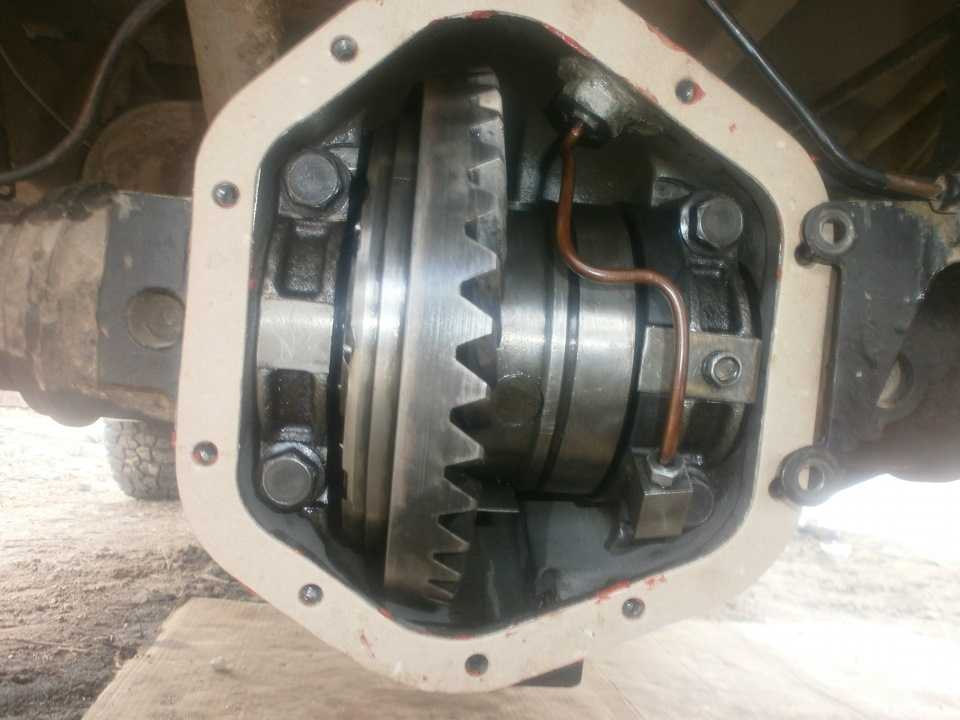

Решил пока не хватает еще одной «приспособы»(для замера расстояния для подбора рег. кольца для хвостовика), съемника подшипников, мало регулировочных колец разного номинала, ограничиться заменой подшипников на хвостовике, маслоотражательного кольца, фланца и сальника и регулировкой затяжки гайки хвостовика( с заменой гайки и новой втулкой). Идея обоймы и ролики подшипников хвостовика имеют износ и хвостовик просел. Слесарь из сервиса помог мне снять с помощью болгарки большой подшипник с хвостовика(болгаркой так пока и не обзавелся). Далее выбил старые и забил новые обоймы в картер, напрессовал с помощью старого подшипника новый на хвостовик. Гайку хвостовика на фиксатор резьбы, закернил. Заменил прокладку на крышке редуктора, крышку на герметик, заменил болты крышки.По итогам работ

боковой зазор 0,32, думаю поставить шайбу 3,6 мм(стоковая дифа 3.5 мм, хвостовика 2.8 мм) и на этом пока остановиться. Когда выехал на пробную поездку, машина удивительно тихо тронулась. Съездил в Москву( сдал ненужные запчасти- ГП и пр.), заодно и проверил, гул совсем не ушел, теперь он есть при резком сбросе газа, картер вроде сильно не греется, кидал снежками, снег быстро тает, но вода не шипит.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.
