Передняя подвеска уаз патриот: устройство, подробная схема, неполадки и ремонт своими руками

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

В устройстве каждого автомобиля подвеска играет важную роль. Благодаря ей происходит смягчения всех неровностей и ударов, которые возникают во время движения, это позволяет водителям и пассажирам на машине передвигаться с комфортом. На внедорожнике UAZ Patriot одинаково важна как задняя так и передняя подвеска. В данной статье речь пойдет именно о передней подвеске, будет рассмотрено ее устройство и особенности.

Замена пружин на усиленные — УАЗ Patriot, 2.7 л., 2011 года на DRIVE2

Долго ждал теплых денечков, чтобы заменить наконец-то пружины и амортизаторы . Идея задумывалась следующая, достичь лифта сантиметра 3-4 для выравнивания машины, так как сзади стоят усиленные рессоры, которые дают лифт 4-5 см. Но основной причиной замены все же было усиление подвески для силовика с лебедкой.

Итак, для замены нам потребовались пружины, амортизаторы, втулки от реактивных тяг жигулей, ключи-головки от 14-19, хайджек, домкрат, доски для подкладывания под раму, для страховки использовали подставку на 2 тонны.

В принципе все просто, ставим упоры под колеса, чуть расслабляем гайки колес, домкратим мост домкратом чтобы колеса оторвались от земли, поднимаем хайджеком морду за силовик со стороны замены пружины, подставляем под раму доски, примерно сантиметров 60-70, опускаем хайджек чтобы рама осталась на досках. Далее откручиваем колесо, и гайку крепления штанги стабилизатора, все мост падает с одной стороны, можно вытаскивать пружину, чуть наступая на мост ставим пружину, меняем амортизатор, собираем все обратно. Также проделываем со второй стороной. Вполне возможно все проделать за час. У нас ушло три, так как одну сторону делали со стяжками пружин, и надо было не две стяжки, а три… Короче зря время потеряли, можно было без них обойтись.

Хотели поменять заодно задние амортизаторы, но так и не смогли снять нижний болт, его заело в резине, так что возьму болгарку и в следующий раз сделаю проще. так что надо в запас купить 2 Болта М12*75 с мелкой резьбой. Эти аморты тоньше в сумме на пол сантиметра, что получше скажется на расстояние до колеса.

А. Так как аморты не для уаз, то для нижнего крепления использовал втулку от реактивной тяги жигулей, толстую. Отпилил 1,5 см от нее, осталось 4 см, теперь можно использовать резинки от амортизаторов и штатный болт.Спасибо моему другу Артему и его отцу за помощь, время и за мастерскую, теперь все ставим вместе)

Проехался до дома, ощущения очень положительные. Все кочки стали проходиться мягко. Посмотрим дальше. Впереди замена задних, установка лебедки, защиты тяг, и пр.

Расстояние от пола до арки:слеваДо установки силовика 83.7см, с силовиком 83.5см, с пружинами 87.7смсправаДо установки силовика 86см, с силовиком 85.7см, с пружинами 89.7см

Следовательно лифт составил 4см.

Page 2

Следовательно лифт составил 4см.

Пружины от патриота на ховер

Вот и у меня лопнули родные пружины, обе, одна на полвитка, он остался на месте, другая на полтора, он выпал и машинка накренилась на один бок…

Прочитав советы форумчан решал ставить от УАЗа, но не усиленные, а обычные стандарт (номер — 31602902712), брал пр-ва УАЗ за 1 746 р. обе. Обычные потому что остался на родных амортизаторах.

Также почитав что люди пишут купил проставки от Соболя, но не ставил, т.к. тогда будет еще выше, а я хотел без лифта, остаться в пределах стока. Но не получилось)) все равно стал на 4 см выше)) Так что отдам новые проставки за спасибо или 100 руб.) Обнинск, Балабаново, Ермолино, Боровск можем пересечься, пишите кому надо)

Надо будет еще перед приподнять, но это позже. Пока так поезжу, посмотрю как и что, хотя сразу могу сказать, что стало лучше — подвеска более энергоемкая, лежачие приятнее стало проезжать, в общем я доволен! Весной еще поставлю чуть более длинные косточки и поменяю амортизаторы, пока не знаю какие, но факт что чуть длиннее, посоветуете что?

Как и что делалось (как мы делали (делали в 4 руки)):— сразу скажу — левая снимается/ставится сложнее!— откручиваем нижнее крепление амортизатора, стабилизатор я не откручивал— поднимаем машину за раму до того момента пока не оторвется колесо от земли— вынимаем старые пружины, у меня они легко выпали, т.к. были сломаны— стягиваем новые пружины (мы использовали самодельные стяжки)— с помощью монтажки и такой-то матери вставляем пружины на место— чуть опускаем машину, чтобы пружина не крутилась когда скручиваем стяжки— все снимаем, ставим назад амортизатор, опускаем машину

На обе стороны ушло где-то часа 3 с перекурами.На фото видно сравнение родных и уазовских пружин — по высоте в свободном состоянии почти один в один, но у нас пруток тоньше и число витков меньше, поэтому пружина от уаза дает более энергоемкий эффект — с одной стороны она жестче, что позволяет больше грузить машину, а с другой она более комфортная, меньше кренов, меньше козления. В общем думайте сами, как и что))

Всем доброго времени суток друзья!

Почему наконец то? Да потому, что по ошибке взял не те что надо, вместо HUN-740C, взял HAN-740C т.е. разница в одной литере U и A:)) и благо ребята с 4x4rif.ru/ все поняли и без каких либо вопросов сказали высылайте доплатите и отправим нужные. Почему это произошло я в принципе догадываюсь, кто будет внимательно читать поймет.

А теперь немного истории почему выбор пал именно на пружины РИФ?

Давным давно я свой выбор сделал на пружины RA1449, которые ставили нынче многие наши собратья Ховероводы, в том числе и друг Игорь, но недавно он поставил пневмо баллоны так как та же история что и у меня с моими, биение отбойника когда сильно загружено авто.

Читая как то статью Сергея, об Установка пружин РИФ (УАЗ Hunter +100 кг, лифт 100 мм) я понял что мне надо именно эти пружины! За что Сереге респект и уважуха!

В общем сегодня друг привез с Лабытнангов эти пружины после обеда и я до этого хотел их сам ставить, но сегодня чет не в духе был и заехал на СТО Лидер, и мастера ребята Леха и Иван сказали мол загоняй час делов, все равно скучаем! Сказано сделано!

Подвеска автомобиля — это тот элемент, который испытывает максимальные нагрузки в результате движения транспортного средства по дорожному полотну. Конструкция подвески включает в себя такие элементы, как пружины, которые выполняют функцию сглаживания неровностей дорожного покрытия

Пружины также способствуют увеличению дорожного просвета, что очень важно для автомобиля

Внедорожник УАЗ Патриот, творение Ульяновского автозавода также оснащен пружинами передней подвески. Задняя подвеска имеет рессоры и амортизаторы, а пружины устанавливаются самостоятельно при желании владельца. За счет их наличия наблюдаются следующие улучшения:

управляемость;
комфортабельность;
грузоподъемность.
дорожный просвет

Но те пружины, которыми оснащается подвеска авто на заводе, не всегда соответствуют пожеланиям владельца автомобиля. Совершенно верно, стандартные — установлены только для отвода глаз, поэтому если есть желание получить от своего внедорожника нечто большее, тогда потребуется установить усиленные пружины в переднюю подвеску, и подходящие по характеристикам на задний мост. Именно об этом и пойдет речь в данном материале. Рассмотрим, как осуществляется замена пружин передней подвески, какие виды лучше поставить для внедорожника на задний мост и что представляют собой проставки подвески

На основании этих вопросов разъясним основные размеры, диаметры и прочие моменты, которые важно учитывать при установке изделий

О том, какие виды пружин известны в природе, можно узнать из различных статей в интернете, мы же рассмотрим основных производителей этих изделий, которым следует доверять.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

шаровые шкворни с обеих сторон;
2 продольные штанги и 1 поперечную;
витые пружины на опорах с буфером сжатия сверху;
гидравлические телескопические амортизаторы с втулками крепления;
стабилизатор поперечной устойчивости, зафиксированный стремянками;
ступицы и поворотные кулаки.

Фиксацию переднего моста обеспечивают реактивные штанги — поперечная и 2 продольные. Одним концом они крепятся к раме, другим — к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

Пружины сделаны из прутка диаметром 15 мм и без нагрузки имеют длину 378 мм, диаметр снаружи — 135 мм. На дизельных машинах завод устанавливает пружины из прутков диаметром 16 мм, чем достигается большая жесткость — до 20%.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин — 470 мм, сжатых — 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Особенности конструкции

На внедорожнике УАЗ Патриот передняя подвеска является зависимой и представлена в виде следующих устройств:

цилиндрические пружины;
амортизаторы гидравлического типа;
стабилизаторы поперечных тяг;
шаровые шкворни и продольные штанги.

Продольные штанги и поперечная тяга предназначаются для того, чтобы обеспечивать правильную фиксацию переднего моста, который является дополнительным. Штанги непосредственно крепятся к конструкции переднего моста посредством неразборных сайлентблоков и кронштейнов. Второй конец штанги фиксируется к раме внедорожника УАЗ 3163 посредством резиновых шарниров.

Главная роль в удалении колебаний автомобиля выполняют два телескопических амортизатора, которые также предназначаются и для ограничения хода подвески. Задняя часть также оснащена двумя амортизаторами, но они отличаются от передних, поэтому невзаимозаменяемы.

Поворотные кулаки имеют ступицы, на которых размещены тормозные диски. Вращение ступицы обеспечивается посредством двух роликовых подшипников с каждой стороны, которые со временем приходят в негодность и требуют замены. Регулировка подшипников осуществляется с помощью гайки, располагающейся на цапфе с контргайкой.

Передняя подвеска внедорожника УАЗ 3163 Патриот подвержена различным негативным факторам, если он используется по назначению. Поэтому нередко можно услышать посторонние звуки из-под движущегося автомобиля

При первых признаках неисправностей передней подвески важно сразу же прибегнуть к поиску неисправностей и по возможности их устранять

Проверка подвески на внедорожнике УАЗ Патриот осуществляется посредством проведения следующих действий:

Для начала следует обратить внимание на состояние резинометаллических уплотнителей или шарниров, которые являются самыми первыми претендентами на выход из строя.
Осмотру подлежат также рычаги подвески, на которых нередко могут появляться различные дефекты в виде трещин, сколов и прочих видов повреждений.
Проводится визуальный осмотр и амортизаторов, которые могут иметь такие виды повреждений, как неисправности втулок, а также нарушение целостности самого устройства, потеки.

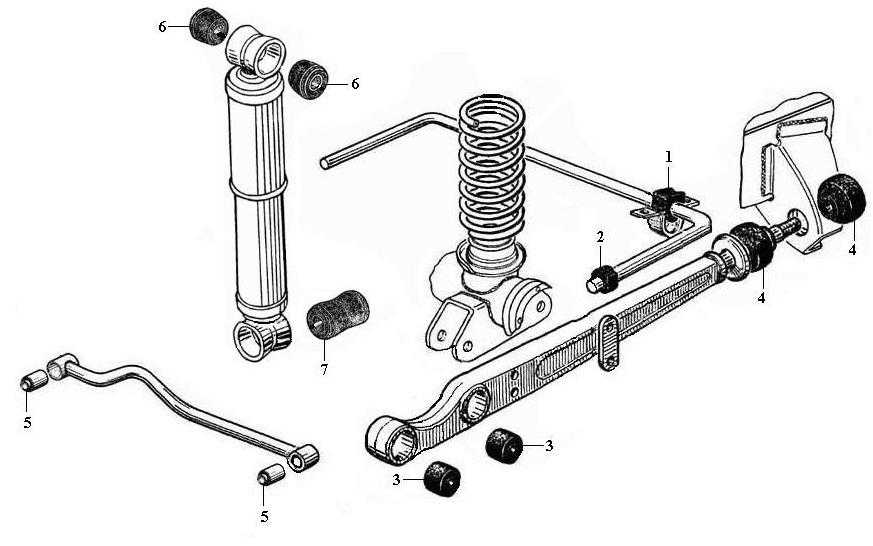

Конструктивная схема передней подвески представлена на фото ниже.

Конструкция передней подвески всех автомобилей намного сложнее, чем задняя. Это обусловлено, прежде всего, тем, что на передние колеса возложена функция управления

Поэтому очень важно чтобы конструкция всегда была исправной и не подвела в пути. Для этого следует периодически проводить профилактику ходовой части, даже путем постановки машины на смотровую яму и проведения визуального осмотра. Если выявлены различные виды неисправностей, то в таком случае поможет только ремонт

Если выявлены различные виды неисправностей, то в таком случае поможет только ремонт.

Что представляет собой ремонт передней подвески внедорожника УАЗ 3163, рассмотрим далее.

Ремонт

Если на большинстве легковых авто конструкция передней подвески является независимой, то на Патриоте и многих других внедорожниках она является зависимой. Чтобы осуществить ремонт подвески на УАЗ 3163 Патриот, первым делом необходимо осуществить выяснение причины неисправности. Причин, как вы понимаете, может быть много, но частые поломки уже известны владельцам данного автомобиля.

Прежде чем осуществить ремонт подвески, следует провести демонтажные работы, которые состоят из следующих действий:

осуществляется постановка автомобиля на смотровую яму;
демонтируются колеса, а также наконечники рулевой тяги;
снимаются также суппорта передних колес;
осуществляется снятие шкворней и проводится их ремонт или замена шаровых опор;
демонтируется пружина посредством специального инструмента для ее сжатия;
демонтируются амортизаторы, и проводится их ремонт или замена.

В зависимости от неисправности, проводится соответствующей ремонт узла или механизма. Некоторые устройства подлежат замене, а другие можно отремонтировать, например, шаровые опоры нужно заменять, а амортизаторы ремонтируются. Пружины со временем проседают, поэтому чтобы не осуществлять их замену, осуществляется установка специальных полиуретановых проставок.

Особенности замены

Замена подшипников и сальников выполняется на снятой ступице, для демонтажа узла производится удаление муфты и тормозного диска с суппортом. Поскольку кольца плотно сидят на цапфе, то необходим винтовой съемник. На модификациях с системой АБС на ступицах установлены зубчатые кольца для обеспечения работы датчиков.

Переднего подшипника и сальника

Последовательность действий при замене:

Вынуть внутреннее кольцо внешнего подшипника.
При помощи отвертки изъять сальник, а затем упорную шайбу.
Снять внутреннее кольцо второго опорного элемента.
Промыть все детали в керосине.
Выбить зубилом внешнее кольцо внутренней опоры.
Вынуть щипцами стопорные элементы, а затем выбить второе кольцо.
Установить при помощи оправки новые опоры и заполнить смазкой полость между кольцами.
Смонтировать новые сальники.
Установить снятые элементы на машину и выполнить регулировку зазора в подшипниках.

Заднего сальника

Чтобы поменять сальник на задней ступице, необходимо снять полуось и удалить замочное кольцо и крепежные гайки. Внутренние кольца опор вынимаются рукой, а затем выбиваются внешние кольца и извлекаются сальники (по аналогии с передними ступицами).

Как отрегулировать ступицу

Для регулировки конических подшипников необходимы ключ трубчатого типа для гаек размером 55 мм, отвертка с плоским лезвием, молоток и зубило. Автомобиль удерживается на месте стояночным тормозом и противооткатными упорами, передняя часть вывешивается на опорах. Если на ступице имеется муфта отключения привода, то она снимается (узел крепится 3 винтами и 6 болтами). Затем необходимо при помощи зубила выпрямить замочную шайбу и открутить контрящую гайку.

Провернуть колесо для равномерной установки тел качения, а затем ключом затянуть гайку и провести контрольную затяжку на 1-2 грани. Провернуть шину рукой для проверки легкости хода и затянуть гайку моментом 40 Н*м. При регулировке заменяют замочную шайбу, которая фиксируется контргайкой. Провести дополнительную проверку легкости вращения, провернув шину рукой (заедания и биения не допускаются). При помощи зубила загнуть лепестки шайбы и установить снятые детали в обратной последовательности.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Рекомендуем: Как сделать правильно шумоизоляцию автомобиля своими руками, видео

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Ремонт деталей подвески УАЗ-Патриот (УАЗ-3163)

Передняя подвеска автомобиля УАЗ-Патриот (УАЗ-3163) состоит из двух пружин, стабилизатора поперечной устойчивости, двух газонаполненных телескопических амортизаторов и направляющего аппарата: двух продольных штанг 15 и поперечной тяги 22 (рис. 1). Направляющий аппарат подвески обеспечивает правильную установку моста и влияет на управляемость, устойчивость и тормозные качества автомобиля.

Продольные штанги соединены с передним мостом посредством неразборных резино-металлических шарниров 4 и кронштейнов 16, а с рамой — через опорные втулки 12 и кронштейны 9.
Поперечная тяга 22 соединяется через резинометаллические шарниры 21 с кронштейнами моста и рамы.

Рис. 1. Передняя подвеска УАЗ-Патриот (УАЗ-3163)

1 -подушка пружины; 2, 17 -кронштейны пружины; 3 -амортизатор; 4, 21 -шарниры резинометаллические; 5, 10 -гайки; 6 -стремянки; 7 -подушка стабилизатора; 8 -подушки; 9, 16 -кронштейны продольной штанги; 11 -шайба; 12 -втулки опорные резиновые; 13 -кронштейн стойки стабилизатора; 14 -штанга стабилизатора; 15 -продольная штанга; 18 -пружина; 19 -буфер сжатия; 20,23 -кронштейны поперечной тяги; 22 -поперечная тяга; 24 -кронштейн амортизатора; 25 -обоймы подушек; 26 -стойка стабилизатора

Предельный ход подвески УАЗ-Патриот вверх ограничивается буфером 19. Буфер одновременно выполняет функцию дополнительного упругого элемента (подрессорника).

Для гашения вертикальных колебаний имеются два телескопических амортизатора 3. Кроме того, амортизаторы являются ограничителями хода подвески вниз.

Задняя подвеска автомобиля УАЗ-Патриот, УАЗ-3163 (рис. 2) состоит из двух рессор (3 листа) и амортизаторов, расположенных с внешней стороны рамы.

Предельный ход моста вверх ограничивается резиновыми буферами 17. К мосту рессора крепится при помощи стремянок 6, подкладки 7 стремянок, подкладки 12 и накладки 5.

Рис. 2. Задняя подвеска УАЗ-Патриот (УАЗ-3163)

1,11 -кронштейны амортизатора; 2 -рессора; 3 -амортизатор; 4 -рама; 5 -накладка; 6 -стремянка; 7 -подкладка стремянок; 8 -кронштейн серьги; 9, 13 -межлистовые прокладки; 10 -гайка стремянки; 12 -подкладка рессоры; 14 -ось; 15 — резинометаплический шарнир; 16 -гайка оси; 17 -буфер; 18 -щека серьги внутренняя; 19 -палец; 20 -втулка резиновая; 21 -гайки пальца; 22 -щека серьги наружная

Передний конец рессоры при помощи резинометаллических шарниров 15 устанавливается на неподвижной оси 14.

Задний конец посредством серьги, резиновых втулок 20 и резинометаллических шарниров 15 установлен шарнирно на раме. Передние и задние амортизаторы не взаимозаменяемы.

Разборка передней пружинной подвески УАЗ-Патриот

Замена пружин 18 (см. рис. 1), подушек 1 пружин и буферов пружинной подвески УАЗ-Патриот:

— Отсоедините нижние проушины амортизаторов 3 от кронштейнов 24 переднего моста, отвернув гайки и вынув болты.

— Поднимите и установите переднюю часть автомобиля на подставку.
— Снимите пружины 18 и вибропоглощающие подушки I.
— Отверните болты крепления буферов 19.

— Сборку производите в обратном порядке. Заменяемые пружины должны быть одной группы. При невозможности вынуть или вставить пружину необходимо дополнительно отсоединить один из концов поперечной тяги.

Замена резинометаллических шарниров 4, опорных втулок 12, продольных штанг 15 и резиновых подушек 1, подушек 8 штанги стабилизатора 14, а также стойки 26 стабилизатора:
— Отсоедините нижние проушины амортизаторов от кронштейнов 24, отвернув гайки и вынув болты.
— Отверните гайки 5 и выбейте болты крепления продольной штанги к мосту.

Как выполнить лифт в передней подвеске

Передняя подвеска автомобиля Патриот оснащается винтовыми пружинами, которые воспринимают вес силового агрегата и дополнительных узлов, установленных на машине. За счет установки усиленных пружин удается компенсировать нагрузку на элементы подвески, что увеличивает ресурс узлов. Доработанные пружины изготовлены из стального прутка толщиной 16 мм и более. Допустимая величина лифта составляет 50 мм, при увеличении значения нарушается работа карданных шарниров, которые будут выходить из строя.

https://youtube.com/watch?v=id0SyEB1dOU

Алгоритм установки лифтованных пружин и стоек в передней подвеске УАЗ Патриот:

Установить автомобиль на подъемник, а затем демонтировать передние колеса.
Сжать штатные пружины винтовыми хомутами, открутить гайки крепления амортизаторов УАЗ Патриот. Если резьбовые соединения покрыты слоем коррозии, то рекомендуется пролить стык специальной жидкостью WD-40.
Снять с машины стандартные детали.
Сжать винтовым приспособлением пружины с увеличенной длиной, а затем установить детали на штатные места.
Смонтировать амортизаторы с удлиненным ходом штока. Увеличение хода должно соответствовать наращиванию длины пружин, что позволит избежать повреждения поршней или клапанов внутри стоек.
Установить усиленные отбойники, ограничивающие ход подвески. Применяются детали от малотоннажных грузовиков Газель, рассчитанные на повышенные нагрузки.
Проверить запас длины тормозных шлангов, которого должно хватать на полноценный ход подвески. Рекомендуется установить удлиненные магистрали.
Установить на место передние колеса и обеспечить подъем кузова в задней части машины.

Если лифт подвески составляет более 30 мм, то необходимо установить специальные кронштейны со смещенным центром, позволяющие сохранить горизонтальное положение хвостовика главной пары. Дополнительное увеличение лифта приводит к появлению биения карданного вала из-за нарушения соосности хвостовика привода моста и вторичного вала в раздаточном редукторе. Для решения проблемы в конструкцию приводного вала вводится удлинитель.

Ремонт ключевых видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриота можно произвести самостоятельно в гаражных условиях. В этом поможет следующая несложная инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулирование зазора подшипников, которая должна выполняться грамотно, чтобы этот узел смог функционировать продолжительное время. Сначала подберем диаметр и толщину кольца, которые должны точно соответствовать подшипнику ведущего вала от главной передачи.

Во время вращения вала замеряется момент, величина которого не должна превышать 1-2 Нм. Таким же примерно способом подбирают регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры должны быть выставлены при помощи регулировочных гаек — это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеуказанных манипуляций останется проверить отсутствие люфтов и проконтролировать участки контакта зубьев шестерен.

Другим распространенным случаем является замена сальника ведущей шестерни на главной передаче. Сначала с машины снимается фланец откручиванием крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из гнезда и заменяется новым при помощи его запрессовывания на прежнее место.

Сложнее демонтировать главную передачу — для этого необходимо сначала вывесить переднюю часть транспортного средства. Открытием сливной горловины, удаляем весь объем смазки из системы. Сначала извлекаются левая и правая полуоси, а дальше — наконечник рулевой тяги. После отсоединения карданной передачи последовательно снимается и крышка главной. Попутно с ведущей шестерней снимаются со своих мест и крышки подшипников дифференциала. Далее производится демонтаж ведущей шестерни с валом и подшипниками.

Видео-совет по ремонту узла переднего моста УАЗ Патриот:

Выводы

Господа, данный вариант обкатан уже на 25-ти автомобилях, как минимум, это те, кто оставил обратную связь и доволен предложенным решением. Я на нем катаю уже месяц на своем ПАТРИОТЕ с АКПП. Такой вариант тюнинга, доработки подвески УАЗ ПАТРИОТ я считаю одним из лучших вот почему.

Бюджетно. Я назвал его «ПОДВЕСКА за 10-ку» примерно на круг получается 10 000р, что неплохо, учитывая результат. Еще раз ссылки: (Спрингвар, пружины дизель).
Пригодно для самостоятельной установки. Передние пружины от дизельного патриота и пружины на задний мост можно установить либо в «гараж на час», либо на даче, в отличии от замены рессор или установки длинных пружин, тут особых сложностей нет. Самостоятельная установка – это и приятно, и экономно.
Внешка и функционал. В стоке ПАТРИОТ 2021 со своими хлипкими рессорами и пружинами выглядит не очень, вот как раз эти сантиметры сделают его бодрее и краше, это прям сто пудов. Возможность установки 32 колес без задеваний арок, подкрылок и потери колес в арках.

255 70 18 (подвеска за 10 КУ)

Скрытность от гибдд

Подъем скромный не заметный глазу не привлечет внимание негодяев, которые не дают нам нормально делать машины такими, какими мы хотим их видеть. Комфорт

Самое главное о чем я еще не сказал. Кто бы что не говорил – это идеальный вариант в плане ездовых характеристик. Пропадает валкость, которую мой патриот приобрел на стоковой подвеске. Было мягко, но избыточно, поднадоело уже это качание как на волнах, крены и полеты шмоток в дверь задка на старте, потому что на штатных рессорах как на катере нос к верху задирало. Я не ощутил каких-либо серьезных изменений в плане жесткости, все именно так, как надо.
